环网柜1. 什么是环网柜?环网柜是电力配电网中的一种重要设备,用于对电能进行分配和保护。
它是配电系统中的关键节点,将高压电网与低压电网连接起来,并提供对电能进行监测、控制和保护的功能。
2. 环网柜的主要组成部分环网柜由高压室、中压室和低压室组成。
高压室主要用于接受来自电网的高压电能,并将其转换为中压电能。
中压室是环网柜的核心部分,主要用于将中压电能分配到各个低压室,同时监测和控制电能的流动。
低压室则将中压电能转换为供给用户使用的低压电能。
3. 环网柜的工作原理环网柜通过组合开关、保护装置和仪表等设备,实现对电能的分配、保护和控制。
当电网供电时,高压室中的断路器将电能转换为中压电能,并通过中压室将其分配到各个低压室。
低压室中的断路器将中压电能转换为低压电能,并将其供给用户使用。
同时,环网柜中的保护装置监测电能的运行状态,当出现故障时能够及时切断电路,保护电网和用电设备的安全运行。
4. 环网柜的功能和特点环网柜具有以下功能和特点:- 电能分配与保护:环网柜能够将电能从高压电网分配到低压电网,并在电网出现故障时切断电路,保护电网和用电设备的安全运行。
- 监测与控制:环网柜中的仪表能够实时监测电能的运行状态,并通过控制开关等设备对电能进行控制。
- 自动化运维:环网柜可以与配电自动化系统相连,实现远程监测和远程控制,提高运维效率和电网的可靠性。
- 灵活可选配置:环网柜的配置可以根据实际需求进行灵活选择,以适应不同的电力配电系统。
5. 环网柜的应用领域环网柜广泛应用于城市低压配电网、工业园区、商业综合体等领域。
它是电力供电系统中的必备设备,为电能分配、保护和控制提供了重要支持。
6. 环网柜的发展趋势随着智能电网的建设和电力供需结构的变化,环网柜也在不断发展。
未来,环网柜将更加智能化和自动化,能够通过物联网技术进行远程监测和远程控制,提高电网的可靠性和运维效率。
另外,环网柜还将更加节能环保,采用更高效的电能转换和控制技术,减少能源浪费和环境污染。
箱式变电站是一种将中压开关设备、变压器、低压配电设备按照一定接线方案组合成一体的成套配电设备。
它与常规的土建变电站相比,具有占地面积小、现场安装工作量少、安装周期短、可以自由移动、减少线路损耗、投资少等优点。
因此,在国外得到了广泛应用,而目前在国内,随着城乡电网改造,箱式变电站得到更多用户的认可。
2 类型箱式变电站分为两大流派:欧式箱变和美式箱变。
欧式箱变是将中压开关设备、变压器、低压配电设备各自分隔并排列成“目”字型或“品”字型,美式箱变则以变压器为主体,将负荷开关、后备保护熔断器、分接开关和变压器装在变压器油箱内,插入式熔断器、电缆和低压配电部分围绕变压器油箱排列,构成整体布置。
欧式箱变的优点是结构灵活,适应性强;中压开关设备可以采用SF6环网柜、真空环网柜、压气式环网柜等。
高压侧主接线方案灵活,变压器可以采用S9、S10等油浸变压器或SCB9等干式变压器;低压配电设备则完全可以根据用户要求量身定做,可以选用各种类型的低压配电设备如GGD、PGL,低压侧主接线可以包括进线柜、任意路数的出线柜以及无功补偿,缺点是体积偏大。
而美式箱变的优点是体积小,由于变压器油箱即是美式箱变外壳的一部分,因此散热条件好,缺点是结构局限性太大,往往无法满足用户各种各样的需求,由于这两大流派各有优缺点,国内箱变制造厂家在市场竞争的压力下,逐渐将这两大流派的技术特点加以融合,开发出一些派生类型。
尽管类型有所不同,但基本原理大同小异,因此下面以欧式箱变为例进行探讨。
3 技术要求箱式变电站一般用于户外,因此在结构上必须采取一系列措施,要防止凝露,否则会引起闪络放电;要防发热,否则轻则引起设备功率下降,重则烧毁设备;要防腐蚀,因为外壳在户外风吹雨淋之下很容易受到腐蚀;要防水,否则雨水进入箱式变电站后,会影响设备正常工作;要防爆炸,主要是从人身安全方面考虑。
由于箱式变电站经常用在生活小区等场所,还要考虑它的外观,增加美学特点,甚至还要进行人性化设计,如不能太高,以免影响人们的视线,也不能太低,以免有人爬到变电站顶上,造成危险。

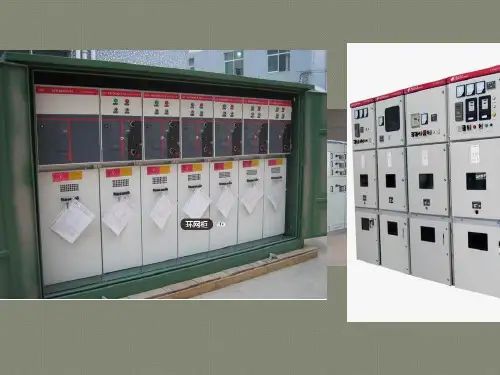

什么是环网柜为提高供电可靠性,使用户可以从两个方向获得电源,通常将供电网连接成环形。
这种供电方式简称为环网供电。
在工矿企业、住宅小区、港口和高层建筑等交流10KV 配电系统中,因负载容不大,其高压回路通常采用负荷开关或真空接触器控制,并配有高压熔断器保护。
该系统通常采用环形网供电,所使用高压开关柜一般习惯上称为环网柜。
环网柜除了向本配电所供电外,其高压母线还要通过环形供电网的穿越电流(即经本配电所母线向相邻配电所供电的电流),因此环网柜的高压母线截面要根据本配电所的负荷电流于环网穿越电流之和选择,以保证运行中高压母线不过负荷运行。
目前环形柜产品种类很多,如HK-10 、MKH-10 、8DH-10 、XGN-15 和SM6 系列。
环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备,其核心部分采用负荷开关和熔断器,具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。
它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。
环网柜一般分为空气绝缘和SF6 绝缘两种,用于分合负荷电流,开断短路电流及变压器空载电流,一定距离架空线路、电缆线路的充电电流,起控制和保护作用,是环网供电和终端供电的重要开关设备。
柜体中,配空气绝缘的负荷开关主要有产气式、压气式、真空式,配SF6 绝缘的负荷开关为SF6 式,由于SF6 气体封闭在壳体内,它形成的隔断断口不可见。
环网柜中的负荷开关,一般要求三工位,即切断负荷,隔离电路、可行靠接地。
产气式、压气式和SF6 式负荷开关易实现三工位,而真空灭弧室只能开断,不能隔离,所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关,以形成隔离断口。
环网与环网柜环网是指环形配电网,即供电干线形成一个闭合的环形,供电电源向这个环形干线供电,从干线上再一路一路地通过高压开关向外配电。
这样的好处是,每一个配电支路既可以同它的左侧干线取电源,又可以由它右侧干线取电源。

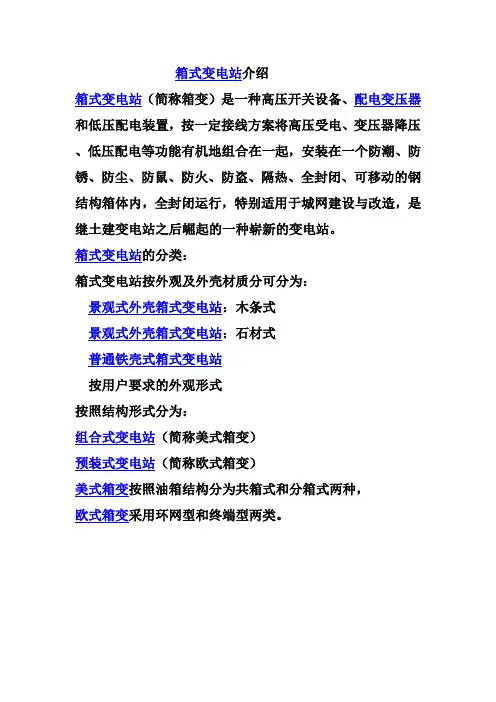

箱式变电站介绍
箱式变电站(简称箱变)是一种高压开关设备、配电变压器和低压配电装置,按一定接线方案将高压受电、变压器降压、低压配电等功能有机地组合在一起,安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱体内,全封闭运行,特别适用于城网建设与改造,是继土建变电站之后崛起的一种崭新的变电站。
箱式变电站的分类:
箱式变电站按外观及外壳材质分可分为:
景观式外壳箱式变电站:木条式
景观式外壳箱式变电站:石材式
普通铁壳式箱式变电站
按用户要求的外观形式
按照结构形式分为:
组合式变电站(简称美式箱变)
预装式变电站(简称欧式箱变)
美式箱变按照油箱结构分为共箱式和分箱式两种,
欧式箱变采用环网型和终端型两类。
供配电环网柜基本知识 The document was prepared on January 2, 2021什么是环网柜为提高供电可靠性,使用户可以从两个方向获得电源,通常将供电网连接成环形。
这种供电方式简称为环网供电。
在工矿企业、住宅小区、港口和高层建筑等交流10KV配电系统中,因负载容不大,其高压回路通常采用负荷开关或真空接触器控制,并配有高压熔断器保护。
该系统通常采用环形网供电,所使用高压开关柜一般习惯上称为环网柜。
环网柜除了向本配电所供电外,其高压母线还要通过环形供电网的穿越电流(即经本配电所母线向相邻配电所供电的电流),因此环网柜的高压母线截面要根据本配电所的负荷电流于环网穿越电流之和选择,以保证运行中高压母线不过负荷运行。
目前环形柜产品种类很多,如HK-10、MKH-10、8DH-10、XGN-15和SM6系列。
环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备,其核心部分采用负荷开关和熔断器,具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。
它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。
环网柜一般分为空气绝缘和SF6绝缘两种,用于分合负荷电流,开断短路电流及变压器空载电流,一定距离架空线路、电缆线路的充电电流,起控制和保护作用,是环网供电和终端供电的重要开关设备。
柜体中,配空气绝缘的负荷开关主要有产气式、压气式、真空式,配SF6绝缘的负荷开关为SF6式,由于SF6气体封闭在壳体内,它形成的隔断断口不可见。
环网柜中的负荷开关,一般要求三工位,即切断负荷,隔离电路、可行靠接地。
产气式、压气式和SF6式负荷开关易实现三工位,而真空灭弧室只能开断,不能隔离,所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关,以形成隔离断口。
环网与环网柜环网是指环形配电网,即供电干线形成一个闭合的环形,供电电源向这个环形干线供电,从干线上再一路一路地通过高压开关向外配电。

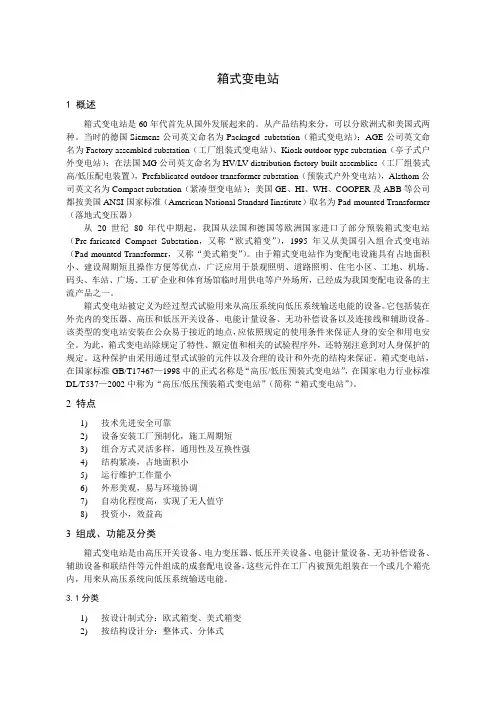

箱式变电站1 概述箱式变电站是60年代首先从国外发展起来的。
从产品结构来分,可以分欧洲式和美国式两种。
当时的德国Siemens公司英文命名为Packaged substation(箱式变电站);AGE公司英文命名为Factory-assembled substation(工厂组装式变电站)、Kiosk outdoor type substation(亭子式户外变电站);在法国MG公司英文命名为HV/LV distribution factory-built assemblies(工厂组装式高/低压配电装置),Prefablicated outdoor transformer substation(预装式户外变电站),Alsthom公司英文名为Compact substation(紧凑型变电站);美国GE、HI、WH、COOPER及ABB等公司都按美国ANSI国家标准(American National Standard Iinstitute)取名为Pad-mounted Transformer (落地式变压器)从20 世纪80 年代中期起,我国从法国和德国等欧洲国家进口了部分预装箱式变电站(Pre-faricated Compact Substation,又称“欧式箱变”),1995 年又从美国引入组合式变电站(Pad-mounted Transformer,又称“美式箱变”)。
由于箱式变电站作为变配电设施具有占地面积小、建设周期短且操作方便等优点,广泛应用于景观照明、道路照明、住宅小区、工地、机场、码头、车站、广场、工矿企业和体育场馆临时用供电等户外场所,已经成为我国变配电设备的主流产品之一。
箱式变电站被定义为经过型式试验用来从高压系统向低压系统输送电能的设备。
它包括装在外壳内的变压器、高压和低压开关设备、电能计量设备、无功补偿设备以及连接线和辅助设备。
该类型的变电站安装在公众易于接近的地点,应依照规定的使用条件来保证人身的安全和用电安全。
什么是环网柜为提高供电可靠性,使用户可以从两个方向获得电源,通常将供电网连接成环形。
这种供电方式简称为环网供电。
在工矿企业、住宅小区、港口和高层建筑等交流10KV配电系统中,因负载容不大,其高压回路通常采用负荷开关或真空接触器控制,并配有高压熔断器保护。
该系统通常采用环形网供电,所使用高压开关柜一般习惯上称为环网柜。
环网柜除了向本配电所供电外,其高压母线还要通过环形供电网的穿越电流(即经本配电所母线向相邻配电所供电的电流),因此环网柜的高压母线截面要根据本配电所的负荷电流于环网穿越电流之和选择,以保证运行中高压母线不过负荷运行。
目前环形柜产品种类很多,如HK-10、MKH-10、8DH-10、XGN-15和SM6系列。
环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备,其核心部分采用负荷开关和熔断器,具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。
它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。
环网柜一般分为空气绝缘和SF6绝缘两种,用于分合负荷电流,开断短路电流及变压器空载电流,一定距离架空线路、电缆线路的充电电流,起控制和保护作用,是环网供电和终端供电的重要开关设备。
柜体中,配空气绝缘的负荷开关主要有产气式、压气式、真空式,配SF6绝缘的负荷开关为SF6式,由于SF6气体封闭在壳体内,它形成的隔断断口不可见。
环网柜中的负荷开关,一般要求三工位,即切断负荷,隔离电路、可行靠接地。
产气式、压气式和SF6式负荷开关易实现三工位,而真空灭弧室只能开断,不能隔离,所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关,以形成隔离断口。
环网与环网柜环网是指环形配电网,即供电干线形成一个闭合的环形,供电电源向这个环形干线供电,从干线上再一路一路地通过高压开关向外配电。
这样的好处是,每一个配电支路既可以同它的左侧干线取电源,又可以由它右侧干线取电源。
什么是环网柜为提高供电可靠性,使用户可以从两个方向获得电源,通常将供电网连接成环形。
这种供电方式简称为环网供电。
在工矿企业、住宅小区、港口和高层建筑等交流10KV 配电系统中,因负载容不大,其高压回路通常采用负荷开关或真空接触器控制,并配有高压熔断器保护。
该系统通常采用环形网供电,所使用高压开关柜一般习惯上称为环网柜。
环网柜除了向本配电所供电外,其高压母线还要通过环形供电网的穿越电流(即经本配电所母线向相邻配电所供电的电流),因此环网柜的高压母线截面要根据本配电所的负荷电流于环网穿越电流之和选择,以保证运行中高压母线不过负荷运行。
目前环形柜产品种类很多,如HK-10 、MKH-10 、8DH-10 、XGN-15 和SM6 系列。
环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备,其核心部分采用负荷开关和熔断器,具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。
它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。
环网柜一般分为空气绝缘和SF6 绝缘两种,用于分合负荷电流,开断短路电流及变压器空载电流,一定距离架空线路、电缆线路的充电电流,起控制和保护作用,是环网供电和终端供电的重要开关设备。
柜体中,配空气绝缘的负荷开关主要有产气式、压气式、真空式,配SF6绝缘的负荷开关为SF6式,由于SF6气体封闭在壳体内,它形成的隔断断口不可见。
环网柜中的负荷开关,一般要求三工位,即切断负荷,隔离电路、可行靠接地。
产气式、压气式和SF6 式负荷开关易实现三工位,而真空灭弧室只能开断,不能隔离,所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关,以形成隔离断口。
环网与环网柜环网是指环形配电网,即供电干线形成一个闭合的环形,供电电源向这个环形干线供电,从干线上再一路一路地通过高压开关向外配电。
这样的好处是,每一个配电支路既可以同它的左侧干线取电源,又可以由它右侧干线取电源。
箱变--箱式开关站欧变--欧式箱变美变--美式箱变(如YB25G-12型)几乎每一个箱式开关站都是由不同的厂家生产的。
各个开关站名称、规格、型号不尽相同,如有些厂家称之为"智能型箱式开关站";也有一些厂家称之为"预装式高压成套开关柜";还有一些厂家称之为"箱式变电站"或简称"箱变"。
(各种箱变的型号你可网上去查,这个不难)箱式变电站按结构主要有欧式箱变和美式箱变。
欧式箱变体积大,造价低而美式箱变体积小,结构紧凑,约为同容量欧式箱变的1/3~1/5,外形美观,尽管造价略高,但美式箱变具有供电可靠、结构合理、安装迅速、灵活、操作方便等特点,既可用于户外,又可用于户内。
美式箱变(我国国标中定名为组合式变压器,由于在功能上与组合式变电站有相似之处,也俗称美式箱变)以三相五柱式变压器为主体,配以相应的高压负荷开关、熔断器、分接开关等标准件,体积小、重量轻、保护功能齐备、价格比较便宜。
美式箱变与欧式箱变不同在于美式箱变是将变压器铁芯、高压负荷开关、保护用熔断器等设备统一设计,放在同一注油箱中,具有以下特点:(1) 体积小、结构紧凑,仅为国内同容量箱变的1/3左右;(2) 全密封、全绝缘结构,无需绝缘距离,可靠保护人身安全;(3) 既可用于环网,又可用于终端,转换十分方便,提高了供电可靠性;(4) 过载能力强;(5) 损耗小,可选择S9或SH型;(6) 高压电缆头采用公司的产品,可操作200A负荷电流,在紧急情况下可带电插拔作为负荷开关操作,并具有隔离开关操作方便灵活的特点;(7) 采用双熔丝保护,降低运行成本;(8) 选用高燃点油(燃点高达312℃)可置于建筑物内;(9) 箱体采用防腐设计和特殊喷漆处理,可广泛适用于各种恶劣环境,如多暴风雨和高污染地区,与环境浑然一体。
户外环网柜又称开闭所,可用作环网供电,辐射供电及母线分段系统之用。
