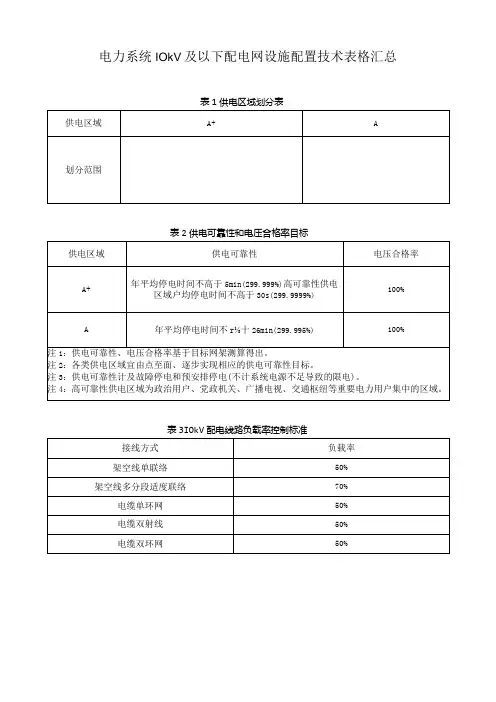

湖北省10kV及以下配电网设施配置技术规范1. 引言湖北省10kV及以下配电网是指电压等级为10kV及以下的配电网，是城乡电力供应的重要组成部分。
为了保障供电的安全可靠性，必须合理配置配电网的设施。
本文档旨在规范湖北省10kV及以下配电网设施的配置技术，以确保其达到高效、可靠、安全的运行状态。
2. 设施配置原则湖北省10kV及以下配电网的设施配置应遵循以下原则：•合理布局：设备的布局应科学合理，便于运维和维修。
•安全可靠：设施配置应满足电网运行的安全要求，减少故障风险。
•经济高效：配置的设施应高效利用能源，减少运维成本。
3. 设施配置要求3.1 变电站•变电站应位于电网接头或者重要负荷中心，方便接入和供电。
•变电站的布局应符合安全要求，配置必要的防火、防爆设施。
•变电站应根据负荷需求配置变压器容量，并考虑未来的负荷增长。
3.2 配电装置•配电装置应根据供电方式进行配置，包括环网供电、RAD供电等。
•配电装置应具备远程监控和控制功能，能够及时响应故障和调节负荷。
•配电装置的配置应满足配电房的容量和布线要求，减少能源损耗。
3.3 配电线路•配电线路应根据负荷需求和供电范围进行配置，包括主线路和支线路。
•配电线路的敷设应考虑地形和环境条件，避免因外界因素导致的故障。
•配电线路应配置合适的保护设备，如保护器、自动重合闸装置等。
3.4 配电变压器•配电变压器应根据负荷需求和供电范围进行配置，包括配电站变压器和配电变压器。
•配电变压器应具备良好的绝缘性能和散热性能，以确保运行的安全性和可靠性。
•配电变压器应配置合适的保护设备，如温度传感器、断路器等。
3.5 其他设施配置除了上述设施配置之外，湖北省10kV及以下配电网还应配置以下设施：•配电互感器：用于测量电流和电压的互感器，以监测电网的运行状态。
•配电自动化装置：包括SCADA系统、自动调度系统等，用于实现配电网的远程监控和自动化控制。
•配电保护设备：如避雷器、过电压保护器等，用于保护设备和负荷免受电压过高或过低的影响。
湖北省10kV及以下配电网设施配置技术规范湖北省10kV及以下配电网设施配置技术规范是为了规范和指导湖北省10kV及以下配电网设施的配置和建设，保障电力系统的安全运行和供电质量。
下面是对该规范的相关参考内容。
一、规范适用范围本技术规范适用于湖北省10kV及以下配电网的设计、开发和施工，包括配电变压器、开关设备、电缆、电线等相关设施和设备。
二、技术要求1. 配电变压器：采用干式变压器，并根据供电负荷的变化进行选型，确保变压器的高效稳定运行。
2. 开关设备：选用可靠性能好、操作方便的高压熔断器，确保电网的安全运行。
3. 电缆和电线：选择耐高温、耐磨损、绝缘性能好的电缆和电线，确保电力传输的稳定性和安全性。
4. 配电设施安装：按照国家及地方规定的标准和技术要求，进行设施的安装和调试，确保设施的正常运行。
5. 配电网运行监测：配置必要的监测设备，实时监测配电网的运行参数，及时发现和解决问题，保证供电质量。
6. 设施维护与管理：制定健全的设施维护计划，定期进行设施巡检和维护，确保设施的正常运行和寿命。
三、设计要求1. 设计方案：根据配电网的规模和负荷需求，制定合理的设计方案，满足供电质量和运行安全的要求。
2. 设计参数：设计师应按照相关规范和标准，确定设备的额定电流、额定电压、运行温度等参数，并进行合理配置。
3. 设备选型：根据设计方案和负荷需求，选取符合国家标准和规范要求的设备，并进行合理的布置和安装。
四、施工要求1. 施工组织：制定详细的施工组织方案，明确各个工作环节的任务和责任，确保施工的有序进行。
2. 材料采购：选用有质量保证的材料，确保施工过程中的设备和材料的安全性和可靠性。
3. 施工质量：按照相关规范和标准，严格执行施工工艺和要求，确保设施的质量和安全。
五、验收要求1. 设备检测：对配电变压器、开关设备、电缆等设备进行必要的检测和测试，确保设备的质量和性能。
2. 工程验收：对施工过程中的设施和设备进行全面验收，确保设施的完好和符合相关标准。
广西电网公司10kV及以下配电线路及设备命名原则（试行）广西电网公司二○○六年十二月三十日前言为了规范统一广西电网公司中低压配电线路及设备的运行管理，使配电线路及设备的命名能更好的满足调度管理及执行公司配电两票的要求，特制定本原则。
本原则适用广西电网公司10kV及以下配电线路及设备（不包括变电站内的10kV以下线路及设备）。
各代管县供电企业参照执行。
本原则涵盖内容外的设备，各供电局可根据实际情况作补充条款。
本原则起草单位：广西电网公司生产技术部。
本原则主要起草人：鲁宁、奉斌、张海、韦彩灵、刘剑锋、韦峥、杨学明、陈志忠、李善兰、滕红卫、龙玉忠、王辉、于荣华、黎健、罗浩杰。
本原则主要审核人：江革力。
本原则批准人：林火华。
本原则由广西电网公司生产技术部负责解释。
广西电网公司10kV及以下配电线路及设备命名原则（试行）1范围1.1为了进一步完善10kV配电线路、设备命名和编号的管理，结合广西电网公司系统10kV 配电网的实际情况，制定本原则。
1.2 适用范围：广西电网公司管辖的10kV及以下配电线路及设备，各代管县供电企业参照执行。
1.3本原则涵盖内容外的设备，各供电局可根据实际情况作补充条款。
2 引用文件2.1《架空配电线路及设备运行规程》 SD292－882.2《电力变压器运行规程》 DL/T 572－952.3《电力电缆运行规程》（79）电生字第53号2.4 《电网一次设备编号及调度管辖范围划分原则》 Q/GDD-316.16-20022.5《中国南方电网城市配电网技术导则》 Q/CSG 1 0012－20053 术语定义3.1 配电站：中低压配电网中，指在户内安装，用于集中电力和分配电力，将10kV（6kV）电压变换为0.4kV电压的供电设施。
配电站一般可视为开闭所、配电变压器与低压配电设备的组合。
3.2 美式箱变：变压器、工位开关、熔断器等中压设备设置在同一油绝缘箱体内，低压配电设置在同空气绝缘箱体内，完成将中压变换为低压的配电设施称为美式箱变。
10kV高低压配电房都有哪些电力设备，讲解最详细的一篇文章！电气设计狄老师2019-05-08 16:24:08①10kV配电室高压设备常用高压柜柜型中置柜中高压断路器环网柜负荷开关高压柜CT、PT、零序CT高压避雷器高压熔断器高压接地开关综合保护装置高压仪表室其他装置1、常用高压柜柜型（1）环网柜-负荷开关柜用于低基配电室或变压器容量小于800kVA的高基配电室。
常用配电柜型号：XGN15-12、HXGN17。
1开关间隔；2母线间隔；3电缆间隔；4操作机构间隔；5控制保护间隔（2）中置柜-断路器柜用于高基配电室（一般单台变压器容量大于1250kVA以上使用）。
常用型号：KYN28-12，UniGear ZS1（ABB）、Mvnex（施耐德）常用断路器型号：VD4（ABB）、VS1（国产）1二次仪表室；2母线室；3断路器手车室；4电缆室（3）固定式配电柜在较老配电室常见：GG1A-12（F）（4）其他各厂家衍生的自主开发柜型通用公司P/VⅡ柜西门子授权华鹏生产8BK88柜高压开关柜“五防”概念防止带负荷合闸防止带负荷拉刀闸防止带电挂接地线防止带接地线合闸防止误入带电间隔2、高压断路器（ABB-VD4、国产-VS1 、施耐德-EV12s ）3、高压负荷开关（ABB-SFG）高压负荷开关具有简单的灭弧装置，能通断一定的负荷电流和过负荷电流，但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。
4、10kV电流互感器（LZZBJ9-10）环氧树脂真空浇注支柱式结构电流互感器用于电流、电能测量和继电保护用。
常用变比：100/5、150/5、200/5、250/5等测量精度：计量用（0.2、0.5、0.2S、0.5S）；保护用（5P10、10P10）5、10kV电压互感器（JDZ10-10A）环氧树脂浇注式电压互感器把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。
10KV 及以下电气设备交接试验标准一、规范到 500KV 。
交流耐压一般为 1 分钟，油浸变压器、电抗器的绝缘试验应在充满合格油静止 24 小时后再进行，为了消除气泡。
进行绝缘试验时，除制造厂家成套设备外，一般应将连接在一起的各种设备分离开来单独试验，同一试验标准的的设备可以连接在一起试验。
绝缘试验时温度不低于 5 度，湿度不高于 80%。
多绕组设备进行绝缘试验时，非被试绕组应短路接地。
绝缘电阻测试，兆欧表电压等级以下：100 伏以下 250 伏兆欧表100—500伏 500伏兆欧表10000伏及以上 2500或 5000伏兆欧表二、交流电动机1、绕组的绝缘电阻和吸收比380 伏 0.5 兆运行温度下：6KV定子6M，转子3M。
10KV 定子 10M ，转子 5M 。
注意， 6KV， 10KV 需要温度换算，用非运行温度（ 20 度）测得的绝缘电阻值除以查表得到的换算系数。
也可以按规范中的公式换算。
6KV ，10KV 电机测量吸收比，低压电机不用。
用 60 秒测得的绝缘电阻除以 15 秒的比值是吸收比。
不低于 1.2。
2、直流电组相互差别不应超过最小值 1%。
（最大值—最小值） /最大值3、定子绕组的直流耐压和泄漏电流试验电压为定子绕组的 3 倍。
每级 0.5倍额定电压分阶段升高，每阶段停留 1 分钟，同时记录泄漏电流，各相泄漏电流值不应大于最小值的100%。
4、定子绕组的交流耐压试验6KV 试验电压 10KV ，10KV 试验电压 16KV5、同步电动机的转子绕组的交流耐压试验试验电压为额定励磁电压的 7.5倍，且不应低于1200V。
但不应高于出厂试验值的 75%。
6、检查定子绕组极性极其连接的正确性7、电机空载运行 2小时，同时记录空载电流。
试运行时，滑动轴承温升不超过 80 度，滚动 90 度。
以上是6KV、10KV高压电机试验项目。
380V、 100KW 以下交流电机，一般只做 3 项：1 、绝缘电阻测试2、检查定子绕组极性极其连接的正确性3、空载试运行，测空载电流电机带负荷试运行，有时发生电动机发热，三相电流严重不平衡，如果做空载试验，就可辨别是电机问题，还是机械的问题，从而使问题简单化。
1. 何为配电线路输送电能的线路一般称为电力线路，其中由发电厂向电力负荷中心输送电能的线路以及电力系统之间的联络线路为输电线路，架设于变电(开关站)与变电站之间;由电力负荷中心向各个电力用户分配电能的线路为配电线路。
故输电或者配电线路不能按电压等级来区分，只有看其功能作用，在一些地区110kV线路是分配给用户的配电线路，但在一些农村地区35kV也属于变电站与变电站之间的联络线路的输电线路。
电力线路又分架空电力线路与电缆电缆线路，故配电线路又分架空配电线路及电缆配电线路。
架空配电线路又分高压架空配电线路(35kV、110kV)、中压架空配电线路(20kV、10kV、6kV、3kV)、低压架空配电线路(220V、380V)，本次小编介绍的主要是中压架空线路，部分涉及低压架空线路，下列阐述的架空配电线路主要指中压架空配电线路，小编不再重复说明。
▲电网示意图架空配电线路是采用电杆将导线悬空架设，直接向用户供电的配电线路。
架空配电线路每条线路的分段点设置单台开关(多为柱上)。
为了有效的利用架空走廊，在城市市区主要采用同杆并架方式。
有双回、四回同杆并架;也有10kV、380V上下排同杆并架。
架空线路按在网络的位置分主干线路和分支线路，在主干线路中间可以直接“T”接成分支线路(大分支线路)，在分支线路中间可以直接“T”接又形成分支线路(小分支线路)。
主干线和较大的分支线应装设分段开关。
主干线路的导线截面一般为120-240mm2，分支线截面一般不少于70mm2。
架空线路具有架设简单;造价低;材料供应充足;分支、维修方便;便于发现和排除故障等优点，缺点是易受外界环境的影响，供电可靠性较差;影响环境的整洁美观等。
架空配电线路主要由电杆、横担、导线、拉线、绝缘子、金具及杆上设备等组成，结构示意图如下图所示。
▲架空配电线路基本结构架空线路最常见的有放射式和环网式两类。
农村、山区中架空线路由于负荷密度较少、分散，供电线路长，导线截面积较少，大多部具备与其它电源联络的条件，一般采用树枝状放射式供电。

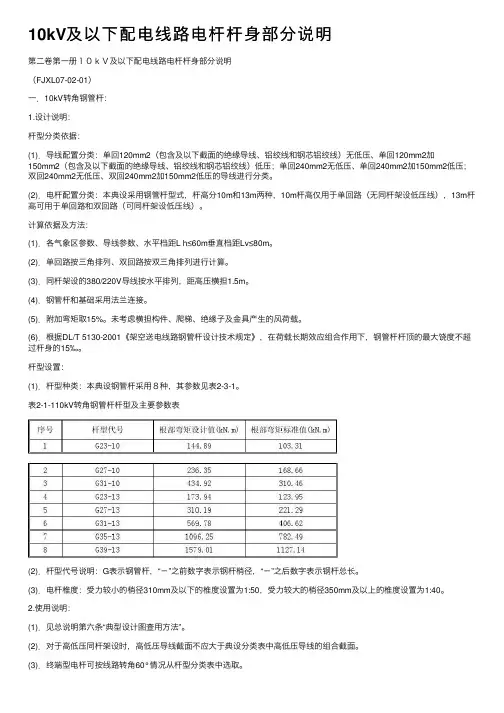

10kV及以下配电线路电杆杆⾝部分说明第⼆卷第⼀册１０ｋＶ及以下配电线路电杆杆⾝部分说明（FJXL07-02-01）⼀．10kV转⾓钢管杆：1.设计说明：杆型分类依据：(1)．导线配置分类：单回120mm2（包含及以下截⾯的绝缘导线、铝绞线和钢芯铝绞线）⽆低压、单回120mm2加150mm2（包含及以下截⾯的绝缘导线、铝绞线和钢芯铝绞线）低压；单回240mm2⽆低压、单回240mm2加150mm2低压；双回240mm2⽆低压、双回240mm2加150mm2低压的导线进⾏分类。
(2)．电杆配置分类：本典设采⽤钢管杆型式，杆⾼分10m和13m两种，10m杆⾼仅⽤于单回路（⽆同杆架设低压线），13m杆⾼可⽤于单回路和双回路（可同杆架设低压线）。
计算依据及⽅法：(1)．各⽓象区参数、导线参数、⽔平档距L h≤60m垂直档距Lv≤80m。
(2)．单回路按三⾓排列、双回路按双三⾓排列进⾏计算。
(3)．同杆架设的380/220V导线按⽔平排列，距⾼压横担1.5m。
(4)．钢管杆和基础采⽤法兰连接。
(5)．附加弯矩取15%。
未考虑横担构件、爬梯、绝缘⼦及⾦具产⽣的风荷载。
(6)．根据DL/T 5130-2001《架空送电线路钢管杆设计技术规定》，在荷载长期效应组合作⽤下，钢管杆杆顶的最⼤饶度不超过杆⾝的15‰。
杆型设置：(1)．杆型种类：本典设钢管杆采⽤８种，其参数见表2-3-1。
表2-1-110kV转⾓钢管杆杆型及主要参数表(2)．杆型代号说明：G表⽰钢管杆，“－”之前数字表⽰钢杆梢径，“－”之后数字表⽰钢杆总长。
(3)．电杆椎度：受⼒较⼩的梢径310mm及以下的椎度设置为1:50，受⼒较⼤的梢径350mm及以上的椎度设置为1:40。
2.使⽤说明：(1)．见总说明第六条“典型设计图查⽤⽅法”。
(2)．对于⾼低压同杆架设时，⾼低压导线截⾯不应⼤于典设分类表中⾼低压导线的组合截⾯。
(3)．终端型电杆可按线路转⾓60°情况从杆型分类表中选取。
10kV及以下架空配电线路总体说明一．概述：编制10kV及以下配电线路典型设计，其目的是：全省规范设计、统一标准、择优集成、提高质量、提高工作效率、降低建设和运行成本、方便运行维护，实现总体效益最大化。
本典型设计部分引用了2006版《国家电网公司输变电工程典型设计10kV和380/220V配电线路分册》中的内容，并根据本省的特点对设计进行细化。
其内容主要包含：气象条件选定、导线型号选择、杆塔型使用说明、杆塔头部设计、杆塔身部设计、配电线路杆上设备、铁件制造、低压接户线、典型工程的设计说明。
本典型设计图集仅供相应资质设计单位设计人员根据工程实际情况区别使用。
二．主要设计方案说明：本部分典型设计按六卷进行分类：第一卷１０ｋＶ及以下配电线路杆塔头部说明及组装图第二卷１０ｋＶ及以下配电线路电杆杆身部分说明及组装图第三卷１０ｋＶ及以下配电线路杆上设备说明及安装图第四卷１０ｋＶ及以下配电线路铁件制造图及接地装置第五卷低压接户线第六卷典型工程设计实例本册内容中有较多的杆塔型和使用条件表及铁件制造等图，设计时融合了国家电网公司10kV及以下配电线路典型设计中的设计思路，设计人员应充分理解内容并结合工程实际情况，从中选择适合的内容应用。
三．使用范围：3.1本图集配电设计适用于福建省内10kV及以下配电线路及业扩工程。
3.2在具体工程套用本图集时，仍需要委托有相应资质的设计单位承担工程设计。
四．设计依据：４.1设计依据性文件、图集:《福建电网城市中低压配电网建设改造技术导则》《福建省电力公司分变.分线线损管理工作实施方案(讨论槁)》《低压动力电能计量箱技术规范（试行）》《居民照明集中装表电能计量箱技术规范（试行）》2006版《国家电网公司输变电工程典型设计10kV和380/220V配电线路分册》《福建省电力系统污区分布图使用导则》《福建电网10kV及以下配电网现场规范化建设标准》《福建省电力有限公司城市配网建设与改造工程概（预）算编制规定》《福建省电力有限公司绝缘子全过程管理规定》《福建电网城市中低压配电网建设改造技术导则（修订）》4.2 主要设计标准、规程规范GB/T 1179-1999 圆线同心绞架空导线GB 50061-1997 66kV及以下架空电力线路设计规范GB 396-1994 环形钢筋混凝土电杆GB 4623-1994 环形预应力凝泥土电杆GB 1200-1988 镀锌钢绞线DL/T 499-2001 农村低压电力技术规程DL/T 601-1996 架空绝缘配电线路设计技术规程DL/T 5130-2001 架空送电线路钢管杆设计技术规程DL/T 5154-2002 架空送电线路杆塔结构设计技术规程DL/T 5220-2005 10kV及以下架空配电线路设计技术规范五．技术原则：5.1气象条件：本典设根据福建省气象复杂情况，经过广泛调研基础上选取Ａ、Ｂ、Ｃ三种气象。
低压刀开关HD系列、HS系列单投和双投刀开关适用于交流50Hz，额定电压380V,直流至230V，额定电流至1500A（非标产品可至4000A）的成套配电装置中，作为不频繁地手动接通和分断交直流电路或作隔离开关用。
其中：1、HD11、HS11系列中央手柄式刀开关主要用于手动力站，不切断带有电流的电路，作为电气隔离之用。
2、HD12、HS12系列侧方正面杠杆操作机构式刀开关主要用于正面操作，前面维修的开关柜中，操作机构可以装在柜的两端安装。
5、本产品GB14048.3/IEC947-3标准。
HD11开启式刀开关HD11-200/28，HD11-400/28，HD11-600/28，HD11-1000/28，HD11-1500/28，HD11-2000/28，HD11-3000/28HD11-200/48，HD11-400/48，HD11-600/48，HD11-1000/48，HD11-1500/48，HD11-2000/48，HD11-3000/48HD11-200/39，HD11-400/39，HD11-600/39，HD11-1000/39，HD11-1500/39，HD11-2000/39，HD11-3000/39HD11-200/49，HD11-400/49，HD11-600/49，HD11-1000/49，HD11-1500/49，HD11-2000/49，HD11-3000/49HD12 开启式刀开关HD12-200/31，HD12-400/31，HD12-600/31，HD12-1000/31，HD12-1500/30HD13 开启式刀开关HD13-200/31，HD13-400/31，HD13-600/31，HD13-1000/31，HD13-1500/30，HD13-2000/30，HD13-3000/30HD13BX旋转式刀开关HD13BX -200/31，HD13BX -400/31，HD13BX-600/31，HD13BX-1000/31，HD13BX-1500/30，HD13BX-2000/30，HD13BX-3000/30HD14侧面式刀开关HD14-200/31，HD14-400/31，HD14-600/31，HD14-1000/31HS11双投刀开关HS11-200/38，HS11-400/38，HS11-600/38，HS11-1000/38，HS11-1500/38，HS11-2000/38HS11-200/48，HS11-400/48，HS11-600/48，HS11-1000/48，HS11-1500/48，HS11-2000/48 HS11-200/39，HS11-400/39，HS11-600/39，HS11-1000/39，HS11-1500/39，HS11-2000/39HS11-200/49，HS11-400/49，HS11-600/49，HS11-1000/49，HS11-1500/49，HS11-2000/49HS12-200/31，HS12-400/31，HS12-600/31，HS12-1000/31，HS12-1500/30 HS12-200/41，HS12-400/41，HS12-600/41，HS12-1000/41，HS12-1500/40HS13双投刀开关HS13-200/31，HS13B-400/31，HS13-600/31，HS13-1000/31，HS13-1500/30，HS13-2000/30，HS13-3000/30 HS13-200/41，HS13-400/41，HS13-600/41，HS13-1000/41，HS13-1500/40，HS13-2000/40，HS13-3000/40HS13BX旋转式双投刀开关HS13BX -200/31，HS13BX -400/31，HS13BX-600/31，HS13BX-1000/31，HS13BX-1500/30，HS13BX-2000/30，HS13BX-3000/30HS13BX -200/41，HS13BX -400/41，HS13BX-600/41，HS13BX-1000/41，HS13BX-1500/40，HS13BX-2000/40，HS13BX-3000/41并联电力电容器批发销售电力电容器BSMJ0.69 BSMJ1.2 BCMJ BCMJ0.23 BCMJ 0.25 BCMJ0.28 BCMJ 0.4 BCMJ0.415 BCMJ主要规格产品型号Model BSMJ BCMJ BZMJ 额定电压RatedvoltagekV额定容量Ratedoutputkvar总电容量TotalcapacitanceμF额定电流RatedcurrentA外形尺寸长×宽×高（mm）0.45-10-3 0.45 10 157.3 12.8 167×57×180 0.45-12-3 0.45 12 188.7 15.4 167×57×180 0.45-14-3 0.45 14 220.2 18.0 167×57×210 0.45-15-3 0.45 15 236.0 19.2 167×57×210 0.45-16-3 0.45 16 251.6 20.5 167×57×210 0.45-20-3 0.45 20 314.5 25.7 167×57×240 0.45-30-3 0.45 30 471.6 38.5 167×85×2500.45-40-3 0.45 40 628.8 51.3 167×85×300(小方) 270×120×210(大方)0.45-50-3 0.45 50 786.0 64.2 270×120×230(大方)0.525-10-3 0.525 10 115.5 11.0 167×57×180 0.525-12-3 0.525 12 138.7 13.2 167×57×180 0.525-14-3 0.525 14 161.8 15.4 167×57×210 0.525-15-3 0.525 15 173.3 16.5 167×57×210 0.525-16-3 0.525 16 184.9 17.6 167×57×210 0.525-20-3 0.525 20 231.1 22.0 167×57×240 0.525-30-3 0.525 30 346.5 33.0 167×85×2500.525-40-3 0.525 40 426.0 44.0 167×85×300(小方) 270×120×210(大方)0.525-50-3 0.525 50 577.4 55.0 270×120×230(大方)0.69-10-3 0.69 10 66.9 8.4 167×57×180 0.69-12-3 0.69 12 80.3 10.0 167×57×180 0.69-14-3 0.69 14 93.6 11.7 167×57×210 0.69-15-3 0.69 15 100.3 12.6 167×57×210 0.69-16-3 0.69 16 107.0 13.4 167×57×210 0.69-20-3 0.69 20 133.8 16.7 187×57×240 0.69-30-3 0.69 30 200.6 25.1 187×85×2500.69-40-3 0.69 40 267.4 33.5 167×85×300(小方) 270×120×210(大方)0.69-50-3 0.69 50 334.3 41.8 270×120×230(大方)产品型号Model BSMJ BCMJ BZMJ 额定电压RatedvoltagekV额定容量Ratedoutputkvar总电容量TotalcapacitanceμF额定电流RatedcurrentA外形尺寸长×宽×高（mm）0.25-3-1 0.25 3 153 12 167×57×110 0.25-5-1 0.25 5 255 20 167×57×180 0.25-7.5-1 0.25 7.5 382 30 160×85×210 0.25-10-1 0.25 10 509 40 270×120×210 0.25-15-1 0.25 15 764 60 270×120×210 0.25-20-1 0.25 20 1019 80 270×120×210 0.25-25-1 0.25 25 1273 100 270×120×210 0.25-30-1 0.25 30 1528 120 270×120×230 0.25-35-1 0.25 35 1783 140 270×120×230 0.25-40-1 0.25 40 2037 160 270×120×230 0.4-2-3 0.4 2 39 2.9 167×57×1100.4-6-3 0.4 6 118 8.6 167×57×130 0.4-8-3 0.4 8 158 11.5 167×57×130 0.4-10-3 0.4 10 198 14.4 167×57×180 0.4-12-3 0.4 12 238 17.3 167×57×180 0.4-14-3 0.4 14 278 20.2 167×57×210 0.4-15-3 0.4 15 298 21.7 167×57×210 0.4-16-3 0.4 16 318 23.0 167×57×210 0.4-18-3 0.4 18 359 26 167×57×240 0.4-20-3 0.4 20 398 28.9 167×57×240 0.4-25-3 0.4 25 498 36 167×85×210 0.4-30-3 0.4 30 597 43.3 167×85×2500.4-40-3 0.4 40 79657.6 167×85×300(小方) 270×120×210(大方)0.4-50-3 0.4 50 995 72 270×120×230(大方) 0.4-60-3 0.4 60 1194 86.4 300×120×2800.4-80-3 0.4 80 1592 100.8 300×120×3100.4-90-3 0.4 90 1790 129.6 300×120×3100.4-100-3 0.4 100 1989 144 300×120×3300.42-10-3 0.42 10 180 13.7 167×57×2100.42-12-3 0.42 12 217 16.5 167×57×2100.42-14-3 0.42 14 252 19.2 167×57×2100.42-15-3 0.42 15 270 20.6 167×57×2100.42-16-3 0.42 16 289 22 167×57×2100.42-18-3 0.42 18 325 24.7 167×57×2400.42-20-3 0.42 20 361 27.5 167×57×2400.42-25-3 0.42 25 451 34.4 167×85×2100.42-30-3 0.42 30 541 41.2 167×85×2300.42-40-3 0.42 40 72154.9 167×85×300(小方) 270×120×210(大方)0.42-50-3 0.42 50 902 68.7 270×120×230(大方) 0.42-60-3 0.42 60 1082 82.5 300×120×2800.42-70-3 0.42 70 1263 96.2 300×120×2800.42-80-3 0.42 80 1443 110 300×120×310产品型号Model BSMJ BCMJ BZMJ 额定电压RatedvoltagekV额定容量Ratedoutputkvar总电容量TotalcapacitanceμF额定电流RatedcurrentA外形尺寸长×宽×高（mm）0.42-90-3 0.42 90 1624 123.7 300×120×310 0.42-100-3 0.42 100 1805 137.5 300×120×330 0.45-10-3 0.45 10 157.3 12.8 167×57×1800.45-14-3 0.45 14 220.2 18167×57×210 0.45-15-3 0.45 15 236 19.2167×57×210 0.45-16-3 0.45 16 251.6 20.5167×57×210 0.45-20-3 0.45 20 314.5 25.7167×57×240 0.45-30-3 0.45 30 471.6 38.5167×85×250 0.45-40-3 0.45 40 628.8 51.3167×85×300(小方) 270×120×210(大方) 0.45-50-3 0.45 50 786 64.2167×85×300(小方) 270×120×230(大方) 0.45-60-3 0.45 60 943.1 77300×120×280 0.45-70-3 0.45 70 1100 89.8300×120×280 0.45-80-3 0.45 80 1258 102.6300×120×310 0.45-90-3 0.45 90 1415 115.5300×120×310 0.45-100-3 0.45 100 1572 128.3300×120×330 0.525-10-3 0.525 10 115.5 11167×57×180 0.525-12-3 0.525 12 138.7 13.2167×57×180 0.525-14-3 0.525 14 161.8 15.4167×57×210 0.525-15-3 0.525 15 173.3 16.5167×57×210 0.525-16-3 0.525 16 184.9 17.6167×57×210 0.525-20-3 0.525 20 231.1 22167×57×240 0.525-30-3 0.525 30 346.5 33167×85×250 0.525-40-3 0.525 40 426 44167×85×300(小方) 270×120×210(大方) 0.525-50-3 0.525 50 577.4 55167×85×300(小方) 270×120×230(大方) 0.525-60-3 0.525 60 693 66300×120×280 0.525-70-3 0.525 70 808.4 77300×120×280 0.525-80-3 0.525 80 923.9 88300×120×310 0.525-90-3 0.525 90 1039 99300×120×310 0.525-100-3 0.525 100 1155 100300×120×330 0.69-10-3 0.69 10 66.9 8.4167×57×180 0.69-12-3 0.69 12 80.3 10167×57×180 0.69-14-3 0.69 14 93.6 11.7167×57×210 0.69-15-3 0.69 15 100.3 12.6167×57×210 0.69-16-3 0.69 16 107 13.4167×57×210 0.69-20-3 0.69 20 133.8 16.7167×57×240 0.69-30-3 0.69 30 200.6 25.1167×85×250 0.69-40-3 0.69 40 267.4 33.5167×85×300(小方) 270×120×210(大方) 0.69-50-3 0.69 50 334.3 41.8167×85×300(小方) 270×120×230(大方) 0.69-60-30.6960401.250.2300×120×2800.69-70-3 0.69 70 468 58.6 300×120×280 0.69-80-3 0.69 80 534.9 66.9 300×120×310 0.69-90-3 0.69 90 601.7 75.3 300×120×310 0.69-100-3 0.69 100 668.6 83.7 300×120×330无功自动补偿器加工定制：是品牌：ST/意法型号：JKW5C-12额定电压：220/380（V）额定频率：50（hz）介电强度：2000（V）整机功耗：1（W）产品认证：CCC一、主要用途与适用范围JKW系列智能型低压无功补偿控制器（简称控制器）是低压配电系统补偿无功功率的专用设备，依据中华人民工和国行业标准JB 及电力行标DL/T579-1996设计。
南方电网公司110kV及以下配电网设备装备技术原则14.1火灾自动报警系统14.1.1变电站的火灾探测报警系统的设计应符合GB501116和GB502229《火力发电厂与变电站设计防火规范》的规定。
14.1.2110kV变电站、35kV无人值班变电站应设置一套火灾报警系统（区域报警器），应采用经国家和地方有关产品质量监督检测单位检验合格的产品。
14.1.3宜采用编码传输总线制火灾报警系统，一般包括自动报警控制器、各类火灾探测器、手动报警按钮、隔离模块、信号模块、联动控制模块等设备。
14.1.4自动报警控制器容量应满足变电站终期建设规模要求，并应具有通信串行口或网口与站监控系统或图像监视系统连接，以实现火灾报警部位信号和联动控制状态信号的实时监视。
14.1.5火灾探测报警范围应包括通信机房、二次设备室、蓄电池室、站用变/接地变设备室、高压配电装置室、电缆夹层和主变压器等处。
14.1.6应根据安装的位置的特点和电气设备的特性选用不同的智能火灾探测器。
14.1.7手动火灾报警按钮应按防火分区设置，应布置在公共活动场所或设备间的出入口处。
14.1.8户内主变压器、户内电容器及地下变电站火灾宜实现自动灭火联动控制。
14.1.9火灾自动报警系统应设有主电源和直流备用电源,主电源应由站内交流不停电电源系统提供，直流备用电源采用火灾报警控制器的专用蓄电池电源装置。
14.1.10火灾自动报警系统应采用阻燃型线缆并独立穿管敷设。
14.1.111火灾报警信号应通过无源接点上送监控系统。
14.2图像监视及安全警卫14.2.11110kV无人值班的变电站，宜配置一套图像监视及安全警卫系统。
其功能按满足变电站安全防范要求配置，对环境进行全天候的防盗、防火、防人为事故的监控。
对主要电气设备布置点：二次设备室、蓄电池室、通讯室、主变压器、1110kVGIS、10kV配电装置、电容器、站用变、接地变等进行视频监视，不考虑对设备运行状态进行监视。
湖北省10kV及以下配电网设施配置技术规范湖北省10kV及以下配电网设施配置技术规范包括以下方面的内容：一、设备配置1. 变电站配置：根据配电网的规模和负荷需求确定变电站的容量和数量。
变电站应包括主变压器、高压开关设备、低压开关设备、自动化设备等。
2. 高压开关设备配置：根据负荷需求确定高压开关设备的容量和数量。
高压开关设备应包括断路器、隔离开关、负荷开关等。
3. 低压开关设备配置：根据负荷需求确定低压开关设备的容量和数量。
低压开关设备应包括断路器、接触器、保护器等。
4. 配电变压器配置：根据负荷需求确定配电变压器的容量和数量。
配电变压器应具有适当的额定容量和绕组连接方式。
5. 电缆和导线配置：根据负荷需求确定电缆和导线的规格和数量。
电缆和导线应具有适当的导电能力和耐久性。
二、设备安装与布置1. 变电站安装与布置：变电站应按照相关标准和规范进行安装和布置，包括设备间距离、通道宽度、防火措施等。
2. 开关设备安装与布置：高压开关设备和低压开关设备应按照相关标准和规范进行安装和布置，包括设备间距离、接地方式、防护措施等。
3. 变压器安装与布置：配电变压器应按照相关标准和规范进行安装和布置，包括设备间距离、散热措施、防护措施等。
4. 电缆和导线安装与布置：电缆和导线应按照相关标准和规范进行安装和布置，包括敷设方式、接地方式、防护措施等。
三、设备运行与维护1. 设备运行管理：配电网设备应按照运行管理规定进行操作和维护，包括设备状态监测、故障处理、巡视检查等。
2. 设备维护管理：配电网设备应按照维护管理规定进行定期检修和维护，包括设备清洁、润滑、紧固等。
3. 设备保护与安全：配电网设备应配备相应的保护装置和安全设施，包括过电流保护、过载保护、接地保护等。
四、设备更新与改造1. 设备更新计划：根据配电网的发展需求和设备老化情况，制定设备更新计划，包括设备更换、容量扩展等。
2. 设备改造计划：根据配电网的改造需求和技术进步，制定设备改造计划，包括设备升级、自动化改造等。
10kV配电线路上常见电气设备介绍1. 高压断路器1.1概述高压断路器（或称高压开关）它不仅可以切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时通过继电器保护装置的作用，切断过负荷电流和短路电流，它具有相当完善的灭弧结构和足够的断流能力，可分为：油断路器（多油断路器、少油断路器）、六氟化硫断路器（SF6断路器）、压缩空气断路器等。
1.2型号表示方法高压断路器的型号是由字母和数字组成，表示如下：1.3 基本参数（1）额定电压它是表征断路器绝缘强度的参数，它是断路器能承受的正常工作线电压。
目前，我国电力系统中断路器采用的额定电压等级为（10KV、35KV、66KV、110KV、220KV、330KV、500KV)。
（2）额定电流它是表征断路器通过长期电流能力的参数，即断路器允许连续长期通过的最大电流。
我国规定额定电流为：200、400、630、（1000）、1250、1600、（1500）、2000、3150、4000、5000、6300、8000、10000、12500、16000、20000A。
（3）额定开断电流它是表征断路器开断能力的参数。
在额定电压下，断路器能保证可靠开断的最大电流，称为额定开断电流，其单位用断路器触头分离瞬间短路电流周期分量有效值的千安数表示。
当断路器在、低于其额定电压的电网中工作时，其开断电流可以增大。
但受灭弧室机械强度的限制，开断电流有一最大值，称为极限开断电流。
我国规定额定开断电流为：1.6、3.15、6.3、8、10、12.5、16、20、25、31.5、40、50、63、80、100kA等。
（4）动稳定电流它是表征断路器通过短时电流能力的参数，反映断路器承受短路电流电动力效应的能力。
断路器在合闸状态下或关合瞬间，允许通过的电流最大峰值，称为电动稳定电流，又称为极限通过电流。
断路器通过动稳定电流时，不能因电动力作用而损坏。
耐受电流，它表明断路器在冲击短路电流作用下，承受电动力的能力。
10kV-架空配电线路基本组成及杆上设备详解前言电力系统是现代社会不可或缺的基础设施之一，而架空配电线路则是电力系统中重要的一部分。
为了保障电力系统正常运行，必须对架空配电线路的组成以及杆上设备进行详细的了解。
本文将从基本组成和杆上设备两个方面进行详解。
10kV-架空配电线路基本组成一般情况下，10kV-架空配电线路的基本组成由5个部分组成：绝缘子、导线、杆塔、接地设施和附属设施。
以下分别进行详细的解释。
绝缘子绝缘子通常是在杆塔上承载导线的一种装置，其主要作用是支撑导线，同时防止导线带电时与杆塔发生电气接触而导致的电气事故。
绝缘子通常采用陶瓷、玻璃钢等绝缘材料制成，具有良好的绝缘性能。
导线导线是架空配电线路中承载电能传输的主要部分，通常由铜、铝等导电材料制成。
在导线安装过程中，为了防止导线在风中晃动过大，需采用钢丝等材料制成的拉线对导线进行固定。
杆塔杆塔是架空配电线路中承载绝缘子和导线的主要承力结构。
根据杆塔的不同形状和用途，可分为直线杆、跨越杆、转角杆等。
根据杆塔的不同材质，可分为混凝土杆、钢塔等。
接地设施接地设施通常是安装在杆塔附近的地下或地面上的一种装置，其主要作用是为了确保架空配电线路的安全运行。
接地设施采用好的接地方法能有效地减少电气接触事故的发生，从而提高了架空配电线路的安全性。
附属设施附属设施包括接线盒、避雷器、垂挂件等，它们是为了解决架空配电线路中存在的一些特殊问题而设计的。
其中，接线盒主要用于连接导线和绝缘子，避雷器则用于消除雷电影响等。
杆上设备详解为了满足电力系统对架空配电线路的可靠运行，需要在杆塔上安装一些特殊的设备，这些设备被称作杆上设备。
目前，常见的杆上设备主要有绝缘子串、悬垂装置、交流电极、避雷器等，以下对其进行详细的解释。
绝缘子串绝缘子串主要用于支撑导线和防止杆塔带电，其主要结构由多个绝缘子通过金属杆子串联而成。
为了确保绝缘子串的安全可靠，通常采用的是玻璃钢或陶瓷等材料制成的绝缘子。
10kV-架空配电线路基本组成及杆上设备详解1. 何为配电线路输送电能的线路一般称为电力线路，其中由发电厂向电力负荷中心输送电能的线路以及电力系统之间的联络线路为输电线路，架设于变电(开关站)与变电站之间;由电力负荷中心向各个电力用户分配电能的线路为配电线路。
故输电或者配电线路不能按电压等级来区分，只有看其功能作用，在一些地区110kV线路是分配给用户的配电线路，但在一些农村地区35kV也属于变电站与变电站之间的联络线路的输电线路。
电力线路又分架空电力线路与电缆电缆线路，故配电线路又分架空配电线路及电缆配电线路。
架空配电线路又分高压架空配电线路(35kV、110kV)、中压架空配电线路(20kV、10kV、6kV、3kV)、低压架空配电线路(220V、380V)，本次小编介绍的主要是中压架空线路，部分涉及低压架空线路，下列阐述的架空配电线路主要指中压架空配电线路，小编不再重复说明。
▲电网示意图架空配电线路是采用电杆将导线悬空架设，直接向用户供电的配电线路。
架空配电线路每条线路的分段点设置单台开关(多为柱上)。
为了有效的利用架空走廊，在城市市区主要采用同杆并架方式。
有双回、四回同杆并架;也有10kV、380V上下排同杆并架。
架空线路按在网络的位置分主干线路和分支线路，在主干线路中间可以直接“T”接成分支线路(大分支线路)，在分支线路中间可以直接“T”接又形成分支线路(小分支线路)。
主干线和较大的分支线应装设分段开关。
主干线路的导线截面一般为120-240mm2，分支线截面一般不少于70mm2。
架空线路具有架设简单;造价低;材料供应充足;分支、维修方便;便于发现和排除故障等优点，缺点是易受外界环境的影响，供电可靠性较差;影响环境的整洁美观等。
架空配电线路主要由电杆、横担、导线、拉线、绝缘子、金具及杆上设备等组成，结构示意图如下图所示。
▲架空配电线路基本结构架空线路最常见的有放射式和环网式两类。
农村、山区中架空线路由于负荷密度较少、分散，供电线路长，导线截面积较少，大多部具备与其它电源联络的条件，一般采用树枝状放射式供电。
10kV及以下常用配电设施设备介绍1. 户内常见配电设施设备1.1高压配电柜主要用于分配由上级变电站或开闭所引入的10kV电源，并对下级设备提供保护。
主要用于工矿企业以及小区配电所的受电、送电及大型电动机控制和保护、变压器保护等。
常见的柜型有：铠装型移开式交流金属封闭开关柜、环网柜、固定柜等。
1.1.1铠装型移开式交流金属封闭开关柜（10kV级别一般叫中置柜）KYN28A-12（GZS1）该柜型为现阶段最常用的10kV柜型，可根据电气一次系统图的要求配置VS1、VD4、ZN78等真空断路器配合微机保护作为设备保护柜使用，也作高压计量柜、PT柜、站用变柜和隔离柜等使用。
该柜型标准尺寸宽800mm，高2360mm，深1500mm（电缆进线）\1660mm（架空进线用）。
1.1.2 环网柜HXGN□-12该柜型也是常用的10kV柜型（额定电流630A及以下），柜内主要配置FZN、FLN、FN等负荷开关，并配合高压熔断器，或安装GN24隔离刀、VS1（VD4、ZN78等）系列断路器、微机保护等为下级设备提供保护，也可配置为高压计量柜、PT柜和隔离柜等。
此柜型有非常多的系列和变型，尺寸主要有宽400～1000mm，高1800～2200mm，深900～1000mm。
1.1.3 固定柜该柜型现在还在使用，但因其体积较大（标准尺寸1200×1200×2650）不作为主流配电柜使用，常见其改型用在10kV高压无功补偿柜、高压软启动柜、高压变频器柜等。
其作为配电柜时上下各装一把GN系列高压隔离刀，中间安装VS1、VD4、ZN78等真空断路器；作为无功补偿柜时安装真空接触器、高压电容、电抗器、消弧线圈等；高压软启动柜和变频器柜安装可控硅部件及其控制电路。
1.1.4 高压开关柜柜内常用设备①真空断路器真空断路器（VS1、ZN63A）用于切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时通过保护装置的作用，切断过负荷电流和短路电流，它具有相当完善的灭弧结构和足够的断流能力。
型号含义技术参数②电流互感器电流互感器，LZZBJ9-10（A、B、C）型电流互感器是户内环氧树脂浇注支柱式全工况型产品，在额定率为50Hz额定电压为10KV及以下电力系统中作继电保护或电能测量用，其中LZZBJ9-10（A、B、C）装于中置式开关柜或甚他型式开关柜中。
是把一次侧大电流转换成二次侧小电流来测量。
型号含义技术参数标准双绕组复变比多绕组③单相电压互感器单相电压互感器（JDZ-10），使用时单台或二台一组，单台一般作为操作电源使用，二台一组时采用V/V接线，在电力系统中作电能计量、电压监测和继电保护用。
型号含义技术参数④三相电压互感器三相电压互感器（JSZV-10），在电力系统计量、监测、保护中有时需要同时监测三相电压，或者需要监测剩余电压（开口三角形电压），可以使用三台单相带剩余电压绕组电压互感器，也可以使用一台三相电压互感器。
型号含义技术参数⑤负荷开关负荷开关，是介于断路器和隔离开关之间的一种开关电器，具有简单的灭弧装置，能切断额定负荷电流和一定的过载电流，但不能切断短路电流。
通常把负荷开关和高压熔断器装在一起，组成“负荷开关-熔断器”组合电器，用熔断器开断短路电流。
10kV配电常用压气式负荷开关、SF6负荷开关和真空负荷开关。
型号含义技术参数⑥高压隔离开关高压隔离开关，保证高压电器及装置在检修工作时的安全，起隔离电压的作用，不能用与切断、投入负荷电流和开断短路电流，仅可用于不产生强大电弧的某些切换操作，即是说它不具有灭弧功能。
⑦接地开关接地开关，代替携带型地线，在高压设备和线路检修时将设备接地，保护人身安全；造成人为接地，满足保护要求；接地开关配置在断路器两侧隔离开关旁边，起到断路器检修时两侧接地的作用。
接地开关装在开关柜内时一般选择配套带电传感器型，可同时做带电指示用。
附图4-20⑧高压带电指示传感器、带电指示器，用于检测高压带电并与电磁锁配套做柜门闭锁用。
⑨避雷器，避雷器，防止过电压对设备造成损坏。
⑩微机保护微机保护，用微型计算机构成的继电保护，是电力系统继电保护的发展方向（现已基本实现，尚需发展），它具有高可靠性，高选择性，高灵敏度。
微机保护装置硬件包括微处理器（单片机）为核心，配以输入、输出通道，人机接口和通讯接口等.该系统广泛应用于电力、石化、矿山冶炼、铁路以及民用建筑等。
微机的硬件是通用的，而保护的性能和功能是由软件决定。
1.2变压器配电用变压器主要有S11-M系列的油浸密封式变压器和SC（B）10、11环氧树脂干式变压器。
1.2.1 油浸式变压器主要在露天和半露天配电所使用，主要用在箱变、工厂车间变电所等。
使用时需考虑与建筑的防火距离、超过630kVA变压器还需设置卸油池等附属设施，并且严禁布置高层建筑内部。
S11-M油浸式变压器1.2.2 环氧树脂浇筑干式变压器因民用建筑变配电室多在设置在地下室，所以住宅、商业体等通常采用干式变压器。
干式变压器防火、防潮、免维护，但价格比油浸变压器高。
干式变压器在配电房布置时一般配置IP2X外壳与低压配电柜靠近布置，用铜排从柜顶送入低压柜；也可根据配电房尺寸灵活调整变压器和低压柜的位置用密集型母线槽连接。
SCB11干式变压器（不带外壳）SCB11干式变压器（带IP2X外壳）变配电室1.3低压配电柜常用的低压配电柜有GGD、GCS和GCK等。
1.3.1 GGD低压固定式开关柜这是最常见的柜型，价格便宜、性能可靠，工厂（尤其是化工厂）最喜欢用的柜型，因为活动触点少（相对于GCS和GCK），耐腐蚀性最好。
根据低压系统图可组装出各种用途的柜型，如：进线柜、配电柜、软启动柜、电机保护柜、无功补偿柜等等。
户外欧式箱变低压室也是装的这种柜子。
1.3.2 GCS抽屉式开关柜现在主流的柜型，因其美观、检修方便、抽屉可替换等优点，越来越受到民用和商业用户欢迎。
该柜型根据不同回路电流大小采用不同模数的标准抽屉，如50A以下1/2模，100A以下1模，200A以下3/2模等，具体参数以厂家提供为准。
1.3.3 GCK抽出式开关柜GCK柜型和GCS最大的区别是，GCS是整个抽屉全部可以抽出来，包括里面的断路器、CT、仪表等，而CCK只能抽出其中的断路器，GCK相比GCS 柜要便宜一些。
1 .3.4 低压开关柜柜内常用设备①万能式断路器万能式断路器（又名框架断路器、智能断路器），适用交流50Hz，额定电压380V、660V，额定电流为200A-6300A的配电网络中,主要用来分配电能和保护线路及电源设备免受过载、欠电压、短路，单相接地等故障的危害，该断路器具有多种智能保护功能，可做到选择性保护，具动作精确，避免不必要的停电，提高供电可靠性。
万能式断路器用来分配电能和保护线路及电源设备的过载、欠电压、短路等，在正常的条件下，可作为线路的不频繁转换之用。
1250A以下的断路器在交流50Hz电压380V 的网络中可用作保护电动机的过载和短路。
在正常条件下还可作为电动机的不频繁起动之用。
万能断路器最常使用在低压进线柜作为总路开关。
型号含义技术参数②塑壳断路器塑壳断路器，主要适用于不频繁操作的交流50Hz、额定工作电压至380V，额定电流至600A的配电网络的电路中，用来分配电能和保护线路及电源设备免受过载、短路、欠电压等故障的损坏。
型号含义技术参数③低压隔离开关低压隔离开关，适用于交流50Hz，额定电压380V或直流220V，额定电流200A~3000A，主要用于配电设备的控制电路中，作不频繁地电动接通和切断或隔离电源之用，操作应在无负荷下进行。
④自动转换开关自动转换开关，适用于交流50Hz，额定工作电压AC400V/AC690V，额定电流自630A至1600A的两路电源（常用电源和备用电源），因一路电源发生故障（检测A、B、C相任意一相或三相电压欠压、失压或缺相）一个或几个负载电路从该电源自动转换到另一电源，以保证供电的可靠性及安全性。
适用于两路三相四线制电网中，如高层建筑、医院、商场、银行、消防、化工、冶金等不允许断电的一类负荷，部分二类负荷完成双回路供电系统的电源。
自动转换开关分为PC级和CE级，其中PC级不带保护，至提供电源转换，CE级带过载、短路、欠压等保护。
PC级，相当于由两个负荷开关与控制器的组合CE级，由两个断路器和控制器组成⑤交流接触器交流接触器，主要用于交流50Hz(或60Hz)，额定工作电压至690V，供远距离接通和分断电路之用，并可与适当的热过载继电器组成电磁起动器以保护可能发生操作过负荷的电路，接触器适宜与频繁地起动和控制交流电动机。
⑥热过载继电器热过载继电器，适用于交流50Hz/60Hz、电压至 690V，电流0.1A~160A 的长期工作或间断长期工作的交流电动机的过载与断相保护。
⑦微型断路器微型断路器（空气开关），适用于交流50Hz，额定电压230/400V，额定电流至63A的线路中作过载和短路保护之用，也可以在正常情况下作为线路的不频繁操作转换之用。
分为单极、二极、三极、四极。
2. 户外常见配电设施设备2.1户外环网柜（户外开闭所）2.1.1 欧式户内环网柜欧式户内环网柜，就是在（HXGN）外增加一个户外外壳，该柜型电缆室大，安装方便，功能附件多，并可配故障指示器，电压指示器，柜体扩展方便，柜体联结简单可靠；接线方案齐全，如负荷开关、组合电器、断路器、母线提升单元、计量单元、隔离单元等；可手动操作，也可实现电动操作设备可按户内柜型安装；检修方便、价格较低的优点，缺点是占地大、需定期维护。
2.1.2 美式环网柜美式环网柜，该产品为北美流行的户外专用设计，内壳采用共箱式SF6气体绝缘，可容纳6路开关，根据需要可选用负荷开关或断路器，即可手动操作，也可电动操作。
该产品配置专用控制装置和FTU装置，可实现网络重构、数据测量、四遥等一体功能，是实现配电自动化的理想装置。
采用GRC 环保箱壳的美式环网柜，外形美观，具有防锈蚀、防凝露等突出功能，可防止黏贴小广告，占地小、免维护、采用肘头连接，可带电插拔。
2.2高压电缆分支箱2.2.1 欧式高压电缆分支箱①欧式高压电缆分支箱（带负荷开关）欧式高压电缆分支箱（带负荷开关），采用三工位SF6负荷幵关组装，巧妙的左右进出线分置，最小的结构设计，最强的电缆配置功能，进出线可达8路。
该分接箱既保留了传统分接箱的优点，又具有环网柜的部分优点，是城网改造的理想设备。
体积小，免维护，技术经济性好，可靠性高，安装简单使用方便。
带SF6负荷开关的电缆分接箱的特点在于:在箱体内有三个隔室，其中一个隔室密闭，密闭隔室中充有微增压六氟化硫气体.其中有一组以上负荷开关。
负荷开关的操作机构位干操作驱动隔室内，电缆隔室内有电缆桩线及电缆终端，电缆终端与负荷幵关连接。
