罗斯蒙特质量流量计中文手册

罗斯蒙特质量流量计中国总代理(网址:)，德莱美（北京）国际贸易有限公司中国总代理(网址:)罗斯蒙特质量流量计工作特性及原理，罗斯蒙特质量流量计中国总代理，罗斯蒙特质量流量计广泛应用于石化等领域，是当今世界上最先进的流量测量仪表之一，在我厂主要产品如乙烯、丙烯和主要原料轻烃等的测量中使用可靠，精度高达1.7‰，为我厂的能源、物料的流量测量提高了准确度，避免了不必要的损失，创造了可观的经济效益。

质量流量测量原理一台质量流量计的计量系统包括一台传感器和一台用于信号处理的变送器。

Rosemount质量流量计依据牛顿第二定律：力=质量×加速度（F=ma）如图1所示，当质量为m的质点以速度V在对P轴作角速度ω旋转的管道内移动时，质点受两个分量的加速度及其力：（1）法向加速度，即向心加速度αr，其量值等于2ωr，朝向P轴；（2）切向角速度αt，即科里奥利加速度，其值等于2ωV，方向与αr垂直。

由于复合运动，在质点的αt方向上作用着科里奥利力Fc=2ωVm，管道对质点作用着一个反向力-Fc=-2ωVm。

当密度为ρ的流体在旋转管道中以恒定速度V流动时，任何一段长度Δx的管道将受到一个切向科里奥利力ΔFc：ΔFc=2ωVρAΔx （1）式中，A—管道的流通截面积。

由于存在关系式：mq=ρV A所以：ΔFc =2ωqmΔx （2）因此，直接或间接测量在旋转管中流动流体的科里奥利力就可以测得质量流量。

传感器内是U型流量管（图2），在没有流体流经流量管时，流量管由安装在流量管端部的电磁驱动线圈驱动，其振幅小于1mm，频率约为80Hz，流体流入流量管时被强制接受流量管的上下垂直运动。

在流量管向上振动的半个周期内，流体反抗管子向上运动而对流量管施加一个向下的力；反之，流出流量管的流体对流量管施加一个向上的力以反抗管子向下运动而使其垂直动量减少。

这便导致流量管产生扭曲，在振动的另外半个周期，流量管向下振动，扭曲方向则相反，这一扭曲现象被称之为科里奥利(Coriolis)现象，即科氏力。

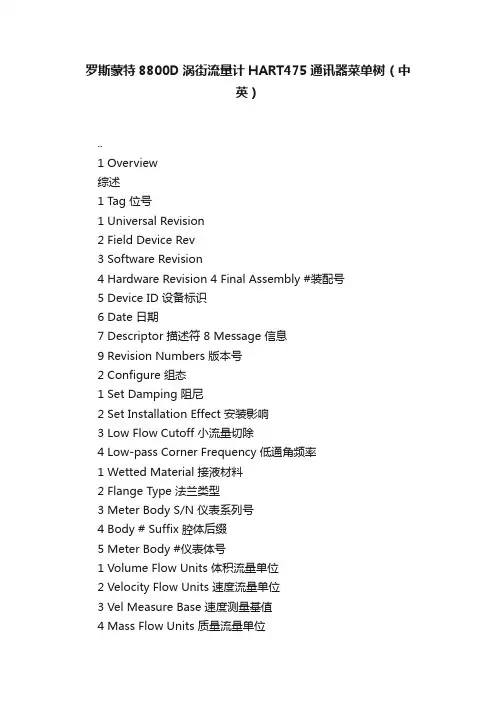

罗斯蒙特8800D涡街流量计HART475通讯器菜单树（中英）..1 Overview综述1 Tag 位号1 Universal Revision2 Field Device Rev3 Software Revision4 Hardware Revision 4 Final Assembly #装配号5 Device ID 设备标识6 Date 日期7 Descriptor 描述符 8 Message 信息9 Revision Numbers 版本号2 Configure 组态1 Set Damping 阻尼2 Set Installation Effect 安装影响3 Low Flow Cutoff 小流量切除4 Low-pass Corner Frequency 低通角频率1 Wetted Material 接液材料2 Flange Type 法兰类型3 Meter Body S/N 仪表系列号4 Body # Suffix 腔体后缀5 Meter Body #仪表体号1 Volume Flow Units 体积流量单位2 Velocity Flow Units 速度流量单位3 Vel Measure Base 速度测量基值4 Mass Flow Units 质量流量单位5 Elec Temp Units 电路板温度单位6 Proc Density Units 过程密度单位1 Primary Variable 主变量2 2nd Variable 第二变量3 3rd Variable 第三变量4 4th Variable 第四变量5 Set VariableMapping 建立变量分配1 Sensor 传感器1 Base Volume Unit 基本体积单位2 Base Time Unit 基本时间单位3 Spec Volume Unit 特殊体积单位4 Conversion #转换系数5 Special Flow Unit 特殊流量单位2 Variable Mapping 变量分配 2 Flow Sensor 流量传感器3 Temperature Sensor 温度传感器4 Meter Body 仪表本体3 Process 过程情况4 Outputs 输出5 Signal Processing 信号处理6 Display 显示7 Communications 通讯8 Device Information 设备信息1 Process Conditions 过程条件2 Base Conditions 标准条件3 Density/Density Ratio 密度 /密度比1 Polling Address 轮询地址2 Burst Mode 广播模式3 Burst Option 广播选项4 Burst Variables 广播变量1 Flow Rate 流量2 Flow Unit 流量单位3 Upper Range Value 流量上限4 Lower Range Value 流量下限5 Sensor Limits 传感器测量范围6 Minimum Span 最小允许量程7 Flow Damping 流量阻尼1 Off 关2 Direct (Shedding) 直接（发生体）3 Scaled Volumetric 与体积流量关系4 Scaled Velocity 与速度流量关系5 Scaled Mass 与质量流量关系1 Process Variables 过程变量2 Mapped Variables 已分配变量3 Flow 流量4 Frequency 频率5 Diagnostics 诊断1 Signal Strength 号强度2 Volume Flow 体积流量3 Shedding Frequency 发生体频率4 Shed Freq at URV 发生体频率上限5 Filter Settings 滤波设置6 Damping 阻尼1 Optimize DSP 优化数字信号处理2 Manual Filter Adjust 手动滤波调整3 LFC Response 小流量切除响应4 Restore Default Filters 恢复到出场滤波值3 Service Tools 服务工具1 Device Alerts 设备报警2 Variables 变量3 Trends 趋势图4 Maintenance 维护5 Simulate 仿真1 Volume Flow 体积流量2 Velocity Flow 速度流量3 Mass Flow 质量流量4 Shedding Frequency 发生体频率5 Pulse Frequency 脉冲频率6 Signal Strength 信号强度7 Electronics Temp 电路板温度1 Signal Strength 信号强度2 Volume Flow 体积流量3 Low Flow Cutoff 小流量切除4 Low-pass Corner Frequency 低通角频率 1 Signal Strength Gauge 信号强度计量 2 Signal Strength 信号强度3 Elec Temp Gauge 电路板温度计量4 Electronics Temp 电路板温度5 Min Electronics Temp 最低电路板温度6 Max Electronics Temp 最高电路板温度 1 Flow Rate 流量5 Trigger Level 触发水平2 Shedding Frequency 发生体频率3 Simulate Flow 流量仿真4 Enable Normal Flow 正常流量5 Current Mode 当前模式1 Analog Output 模拟量输出2 Percent of Range 百分比范围3 Flow Rate 流量4 Upper Range Value 上限5 Lower Range Value 下限6 Analog Trim 模拟输出修正7 Scaled Analog Trim 模拟量全范围修正 8 Restore FactoryCalibration 恢复出厂校正1 Analog Output 模拟量输出2 Percent of Range 百分比范围3 Flow Rate 流量4 Upper Range Value 上限5 Lower Range Value 下限6 Loop Test 环路测试taoyu1 Device Information 设备信息2 Configure Outputs 组态输出3 Simulate Flow 流量仿真4 Optimize DSP 优化数字信号处理5 View Trends 趋势图6 View Totalizer 总量1 Check Status 状态检查2 Primary Purpose Variables 主变量 3Shortcuts 快捷模式 1 Device Information 设备信息 2 Sensor 传感器2 Manufacturer 制造厂3 Model 型号通用版本现场设备版本软件版本硬件版本1 Guided Setup 向导组态2 Manual Setup 手动组态1 Initial Configuration 初始组态2 Process Configuration 过程组态3 Output Configuration 输出组态4 Signal Processing 信号处理1 Basic Setup 基本组态2 Configure Display 组态显示3 Optimize DSP 优化数字信号处理1 Set Pipe I.D. 设置管道内径2 Set Process Temperature 设置介质温度3 Set Fixed Density 设置固定密度4 Set Density Ratio 设置密度比1 Analog Output 模拟量输出2 Pulse Output 脉冲输出3 Set Variable Mapping 建立变量分配4 Special Units 特殊单位1 Process 过程情况5 Trigger Level 触发水平6 Restore Default Filters 恢复出场滤波1 Variable Mapping 变量分配2 Process Variable Units 过程变量单位3 Special Units 特殊单位1 Analog Output 模拟量输出2 Pulse Output 频率输出3 Totalizer 总量1 Flow Simulation 流量仿真2 Analog Output 模拟量输出3 Pulse Output 脉冲输出1 Meter Verification 仪表查证2 Signal Processing 信号处理3 Analog Calibration 模拟校准 1 Transmitter Mode 变送器模式2 Process Fluid 过程流体3 Set Process Fluid 设置流体4 Fixed Proc Temp 固定的过程温度5 Fixed Proc Density 固定过程密度6 Pipe I.D. 管道内径7 Installation Effect 安装影响 1 Reference K-factor 参考 K 系数2 Compensated K-补偿后 K 系数factor3 Upper Sensor Limit 传感器上限4 Lower Sensor Limit 传感器下限1 T/C Failure Mode 温度传感器失败模式1 Density Ratio 密度比2 Set Denisty Ratio 建立密度比1 Fixed Proc Density 固定过程密2 Density Ratio 密度比 1 Total 总量2 Totalizer Control 总量控制3 Totalizer Config 总量组态1 Pulse Frequency 脉冲频率2 Pulse Output Mode 脉冲输出范围3 Pulse Scaling 脉冲范围4 Pulse Loop Test 脉冲测试3 Jumpers and Swtiches 跳线和开关1 Self Test 自测试2 Reset Transmitter 变送器3 Flow Simulation 流量仿真。

2700/1700面板操作一.屏幕显示说明:SELECT---确认键 SCROLL----选择键LED---状态指示灯二.显示器密码:假如需要密码,CODE的字样就会出此刻密码屏幕的顶部.输入密码时候,经过使用SCROLL来选择数字,并用SELECT移到下一个字符,一次只能输入一个字符.假如你面对显示器密码屏幕,殊不知道密码,在60秒内不按下任何显示器光敏开关.则此密码屏幕将自动退回到初始屏幕.三. 调零步骤:四.显示器回路测试:五.显示器查察报警:LED指示灯状态及报警查察六.管理积累量和库存量:七:丈量单位设置:SELECT+SCROLL按4秒SEEALARM[SCROLL] OFFLINEMAINTAIN[SELECT][SCROLL]CONFIG[SELECT]MASS[SELECT]能够按SCROLL选择你要的单位选定后按SELECT SCROLL直到出现EXIT[SELECT]体积单位和密度单位设置和上述步骤同样八量程设置(LRVURV)[SELECT+SCROLL]按4秒SEEALARM[SCROLL] OFFLINEMAINTAIN[SELECT]持续按SCROLL直到出现MAO1[SELECT]SRCMAO1[SELECT] MFLOW[SELECT]SRCMAO1[SCROLL]4MAO1输入最小量程[SCROLL+SELECT]4MAO1 [SCROLL]20MAO1[SELECT]输入最大批程[SELECT+SCROLL]20MAO1[SCROLL]EXIT按SELECT退出.其余量程设置和上述步骤同样.NOTE:SELECT+SCROLL表示两个键同时按下九:报警代码和解决方法报警代码A1A2A3A4A5A6A7A8内容可解决方法中心办理器EEPROM查验从头给流量计上电.流量计需要维修请于高准企业联系中心办理器RAM犯错,从头给流量计上电.流量计需要维修请于高准企业联系传感器故障检查测试点 2.检查传感器线圈3检查传感器接线 4.检查团状流5检查传感器管道温度超范围 1.检查测试点 2.检查传感器RTD读数3.检查传感器接线4.考证流量计特性化.5.考证工作温度处于传感器和变送器的范围以内 6.请于高准企业联系输入超范围 1.检查测试点 2.检查传感器线圈.3.考证步骤.4.考证4毫安和20毫安的值.5.考证变送器组态中的标定系数.现场设施未特征化 1.检查特征化,请特别检查FCF和K1值.2.请于高准企业联系及时中止故障 1.从头给流量计上电.2请于高准企业联系密度高出限制范围 1.检查测试点 2.检查传感器线圈3考证步骤,检查流量管道内的空气管道未充满,管道中的外来物质或管道的涂层 4.考证变送器组态中的密度标定系数.5.履行密度标定A9现场设施预热,变送器正在同意流量计预热.当流量计准备好正常运转时,错误应当消逝.假如报警没有初始化除去,确立传感器始完整充满或许完整空了.考证传感器的组态和接线A10零点标定失败 1.假如变送器在调零时出现报警,保证无流量经过传感器,而后重试.2.从头A11A12A13A14A15A16标定校订过分,零点太低.标定校订过分,零点太高.扰乱信号太大,没法自动调零变送器故障数据可能丢掉LINERTD温度超范围给流量计上电而后重试.保证无流量经过传感器,而后重试.从头给流量计上电 ,而后重试.保证无流量经过传感器,而后重试.从头给流量计上电 ,而后重试.减小或除去机电噪声源,而后从头标定或调零.噪声源有:机械泵,传感器上的管道压力,电气扰乱,邻近机械的振动效应从头给流量计上电.请于高准企业联系从头流量计上电.履行传感器线圈和电阻测试.请于高准企业联系1.检查测试点2.检查传感器线圈3.检查传感器接线.4.确认适合的传感器A17种类CASERTD超范围 1.检查测试点 2.检查传感器线圈 3.检查传感器接线.4请于高准企业联系A181700/2700EPROM校验从头给流量计上电.请于高准企业联系A191000/200RAN犯错从头给流量计上电.请于高准企业联系A20没有输入标定系数检查特征化,特别始FCFA21不可以辨识传感器种类检查特征化,特别始K1A22EEPROM组态数据被破坏从头给流量计上电.请于高准企业联系A23EEPROM积累值被破坏从头给流量计上电.请于高准企业联系A24EEPROM程序被破坏从头给流量计上电.请于高准企业联系A25中心办理器指引区破坏从头给流量计上电.请于高准企业联系A26传感器和变送器通信故障 1.检查变送器和中心办理器之间的接线 2.检查中心办理器LED3.检核查心办理器失火否正在接受电源 4.履行中心办理器电阻测试A27安全模式破坏1重量和测试安全标签已被破坏.报警能够被用户除去可是需要经受权的程序从头成立安全.请于高准企业联系.A28变送器写入错误中心办理从头给流量计上电.请于高准企业联系器写入失败A100模拟输出1饱和A101模拟输出1被强迫 1.检查HART轮询地点2.退出毫安输出调整3.退出输出回路测试4.检查能否已经经过数字通信将输出进行固定A102驱动高出量程 1.驱动增益过大2.检查传感器线圈A103可能丢掉数据 1.从头给流量计上点 2.发抖看整个目前组态以确立丢掉哪个数据.对丢掉的数决或数据不正确的设置进行组态A104正在标定同意流量计达成标定A105团状流A106同意广播模式A107出现电源复位A108事件1被触发 1.提示报警状态2.假如你确信事件1是被误触发的,请检查事件1的设置A109事件2被触发 1.提示报警状态2.假如你确信事件2是被误触发的,请检查事件1的设置A110频次超范围A111频次输出被强迫退出频次回路测试A112建议升级100/2000系列请于高准企业联系软件A113模拟输出2饱和A114模拟输出2强迫 1.退出毫安输出调整2.退出输出回路测试3.检查能否已经经过数字通信将输出进行固定A115外面输入犯错轮询与外面设施连结失败请保证外面设施是能够用的:检查并确认设施运转检查并确认接线状况A116API温度高出限制检查办理过程.检查并确认API参照栏和温度组态A117API密度高出限制检查办理过程.检查并确认API参照栏和密度组态A118失散输出1不变退出失散输出回路测试A119失散输出2不变退出失散输出回路测试A120突发数据故障检查并确认加强密度组态A121推测警示检查并确认被测温度检查并确认被测密度检查并确认加强密度。

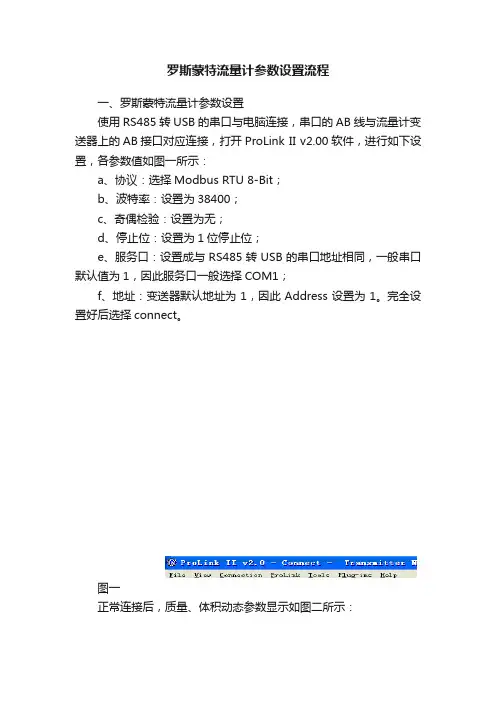

罗斯蒙特流量计参数设置流程一、罗斯蒙特流量计参数设置使用RS485转USB的串口与电脑连接，串口的AB线与流量计变送器上的AB接口对应连接，打开ProLink II v2.00软件，进行如下设置，各参数值如图一所示：a、协议：选择Modbus RTU 8-Bit；b、波特率：设置为38400；c、奇偶检验：设置为无；d、停止位：设置为1位停止位；e、服务口：设置成与RS485转USB的串口地址相同，一般串口默认值为1，因此服务口一般选择COM1；f、地址：变送器默认地址为1，因此Address设置为1。

完全设置好后选择connect。

图一正常连接后，质量、体积动态参数显示如图二所示：图二图三中第一项为“流量方向”，当机械安装时流量计严格按照标注方向正确安装时，此处选择正向（Forward），修改后点击应用（Apply），保存当前修改设置。

图三中第二项为“流量阻尼”，某些流量计会出现阻尼值不为零，此种情况下要求将阻尼值改为0，修改后点击应用（Apply），保存当前修改设置。

图三中第三项为“流量标定系数”，此标定系要求严格对照流量计传感器标签上标明的值输入，修改后点击应用（Apply），保存当前修改设置。

图三中第四项为“质量流量切除”，现在统一使用流量计默认值，不做修改。

图三中第五项为“流量流量单位”，要求质量流量单位修改为：kg/min，修改后点击应用（Apply），保存当前修改设置。

注：“流量”菜单项中仅修改上述四项。

图三图四中左边第一项为“密度单位”，要求密度单位修改为：kg/l，修改后点击应用（Apply），保存当前修改设置。

图四中右边第一项为“K1”，要求K1的具体修改值从与本台流量计配套的参数表中查询，对照参数表上的值进行修改后点击应用（Apply），保存当前修改设置。

图四中右边第二项为“K2”，要求K2的具体修改值从与本台流量计配套的参数表中查询，对照参数表上的值进行修改后点击应用（Apply），保存当前修改设置。

曲為”歼心—一.屏幕显示说明：SELECT---确认键 LED---状态指示灯二.显示器密码：如果需要密码，CODE 的字样就会出现在密码屏幕的顶部.输入密码时候，通过使 用SCROLL 来选择数字,并用SELECT 移到下一个字符,一次只好输入一个字符 如果你面对显示器密码屏幕，却不知道密码，在60秒内不按下任何显示器光敏开 关.则此密码屏幕将自动退回到初始屏幕• 三.调零步骤:~T~Sera 11★OFF-LINE M/VINTExit2700/1700面板操作SCROLL----选择键TEST c>K 51试威珈I ScroHI EST FAIL 门團或头M 咬；四.显示器回路测试:SQt MA01Sei FJAOiSeraiOFF-LINE MAINTOFF LINE SKIfiel DOiSei &024 mA12 mA20 mASe曲Scwll*L1 KHz iu KH7SelectIScroll Seleuc曲IM输出烟输岀数F回菇汎试或功国哄k<\捋饪启止访真ScrollExM曲為”呎…五•显示器查看报警：LED指示灯状态及报警查看(I)如累播讐菜单我禁止.左这和嗜况下.状态指示粹不再闪际报警按照报警队列中的优先级排列，要S6IU列中某指定报書：1. 同时按下Scroll和斛託t按钮.当屏專上出现“SEE ALARM”时,松ffftffl 卷阅图7T°2. 按Select按钮3. 如杲屏幕上交替岀现TCK ALL” Mr则按Scroll按钮4. 如果屏幕上岀a ^NO ALARM"，则到第6步’5. 技S GB II按钮查看队列中的每木报警“要了解显示話显示的梶醫代码的含义情参阅第011章节，竹KScrol I按钮直到層暮上出现“EXITS,7＜技Select按迅--- 端矗”呎... .... ..... ... ...六.管理累积量和库存量启动/苒止所有翼积價和庫存債茁SELECTI 如果有塞求.编入薩码SELECT诜行葩辦誼号定翱!值出班位SELECTI如果有雾求.谕入豁码RESET （g©--------- 1-------START （启动）STOP （停止）SELECT1SELECT1 START/YES?STOP/YES?侣动隹?）倨动/是?）SELECT1SELECTL Exrr （iE 出）EXIT （退出）SELECT SELECT曲為七：测量单位设置：SELECT+SCROLL 按4 秒► SEE ALARM -------------- ► [SCROLL] --------- ►OFFLINE MAINTAIN -------------- [SELECT] -------- ------- [SCROLL] ------------ > CONFIG --------- ► [SELECT] -------- MASS ---------------- [SELECT] -------------可以按SCROLL选择你要的单位-------- 选定后按SELECT ------------------按SCROLL 直到出现EXIT ------- ► [SELECT]体积单位和密度单位设置和上述步骤相同八量程设置(LRV URV)[SELECT+SCROLL]按4 秒——> SEE ALARM ---------- ► [SCROLL] --------- OFFLINE MAINTAIN --------------- k [SELECT] --------------- k继续按SCROLL 直到出现MAO1 ______ [SELECT] _______ SRC MAO1 * [SELECT]MFLOW [SELECT] -------------------- SRC MAO1 ------------- k [SCROLL] ------------- k4 MAO1 --------- ■输入最小量程---- ► [SCROLL+SELECT] --------- ► 4 MAO1► [SCROLL] ► 20 MAO1 [SELECT] ►输入最大量程[SELECT+SCROLL] > 20 MAO1 SCROLL]——EXIT ^按SELECT 退出.其他量程设置和上述步骤相同.NOTE: SELECT+SCROLL表示两个键同时按下----- 砖為"CT# ........ ......... ...... ............. 九：报警代码和解决办法。

罗斯蒙特质量流量计中国总代理(网址:)，德莱美（北京）国际贸易有限公司中国总代理(网址:)罗斯蒙特质量流量计工作特性及原理，罗斯蒙特质量流量计中国总代理，罗斯蒙特质量流量计广泛应用于石化等领域，是当今世界上最先进的流量测量仪表之一，在我厂主要产品如乙烯、丙烯和主要原料轻烃等的测量中使用可靠，精度高达1.7‰，为我厂的能源、物料的流量测量提高了准确度，避免了不必要的损失，创造了可观的经济效益。

质量流量测量原理一台质量流量计的计量系统包括一台传感器和一台用于信号处理的变送器。

Rosemount质量流量计依据牛顿第二定律：力=质量×加速度（F=ma）如图1所示，当质量为m的质点以速度V在对P轴作角速度ω旋转的管道内移动时，质点受两个分量的加速度及其力：（1）法向加速度，即向心加速度αr，其量值等于2ωr，朝向P轴；（2）切向角速度αt，即科里奥利加速度，其值等于2ωV，方向与αr垂直。

由于复合运动，在质点的αt方向上作用着科里奥利力Fc=2ωVm，管道对质点作用着一个反向力-Fc=-2ωVm。

当密度为ρ的流体在旋转管道中以恒定速度V流动时，任何一段长度Δx的管道将受到一个切向科里奥利力ΔFc：ΔFc=2ωVρAΔx （1）式中，A—管道的流通截面积。

由于存在关系式：mq=ρV A所以：ΔFc =2ωqmΔx （2）因此，直接或间接测量在旋转管中流动流体的科里奥利力就可以测得质量流量。

传感器内是U型流量管（图2），在没有流体流经流量管时，流量管由安装在流量管端部的电磁驱动线圈驱动，其振幅小于1mm，频率约为80Hz，流体流入流量管时被强制接受流量管的上下垂直运动。

在流量管向上振动的半个周期内，流体反抗管子向上运动而对流量管施加一个向下的力；反之，流出流量管的流体对流量管施加一个向上的力以反抗管子向下运动而使其垂直动量减少。

这便导致流量管产生扭曲，在振动的另外半个周期，流量管向下振动，扭曲方向则相反，这一扭曲现象被称之为科里奥利(Coriolis)现象，即科氏力。

罗斯蒙特质量流量计中国总代理(网址:)，德莱美（北京）国际贸易有限公司中国总代理(网址:)罗斯蒙特质量流量计工作特性及原理，罗斯蒙特质量流量计中国总代理，罗斯蒙特质量流量计广泛应用于石化等领域，是当今世界上最先进的流量测量仪表之一，在我厂主要产品如乙烯、丙烯和主要原料轻烃等的测量中使用可靠，精度高达1.7‰，为我厂的能源、物料的流量测量提高了准确度，避免了不必要的损失，创造了可观的经济效益。

质量流量测量原理一台质量流量计的计量系统包括一台传感器和一台用于信号处理的变送器。

Rosemount质量流量计依据牛顿第二定律：力=质量×加速度（F=ma）如图1所示，当质量为m的质点以速度V在对P轴作角速度ω旋转的管道内移动时，质点受两个分量的加速度及其力：（1）法向加速度，即向心加速度αr，其量值等于2ωr，朝向P轴；（2）切向角速度αt，即科里奥利加速度，其值等于2ωV，方向与αr垂直。

由于复合运动，在质点的αt方向上作用着科里奥利力Fc=2ωVm，管道对质点作用着一个反向力-Fc=-2ωVm。

当密度为ρ的流体在旋转管道中以恒定速度V流动时，任何一段长度Δx的管道将受到一个切向科里奥利力ΔFc：ΔFc=2ωVρAΔx （1）式中，A—管道的流通截面积。

由于存在关系式：mq=ρV A所以：ΔFc =2ωqmΔx （2）因此，直接或间接测量在旋转管中流动流体的科里奥利力就可以测得质量流量。

传感器内是U型流量管（图2），在没有流体流经流量管时，流量管由安装在流量管端部的电磁驱动线圈驱动，其振幅小于1mm，频率约为80Hz，流体流入流量管时被强制接受流量管的上下垂直运动。

在流量管向上振动的半个周期内，流体反抗管子向上运动而对流量管施加一个向下的力；反之，流出流量管的流体对流量管施加一个向上的力以反抗管子向下运动而使其垂直动量减少。

这便导致流量管产生扭曲，在振动的另外半个周期，流量管向下振动，扭曲方向则相反，这一扭曲现象被称之为科里奥利(Coriolis)现象，即科氏力。

8732E简明调试手册一、电源变送器有两种型号,分别是交流供电和直流供电,具体请参考仪表型号和选型样本。

二、接线图1、传感器与变送器连接2、变送器接线二、新表组态检查及设置（组态位置见文章最后的菜单树红圈部分）1、面板基本操作1）变送器采用光敏按键，在玻璃罩子外即可操作。

2）四个按键，左上角“E键”为退出/保存键，左下角“右键”为进入键。

右边两个为“上”“下”的方向键。

若要到累积量画面或组态画面，通过“上”“下”键翻页即可。

3）液晶屏右下角的图标代表累积量启动中4）在累积量界面下，按E键，可以停止/启动累积量。

当累积量停止时，按向右的方向键，N累积量将会被清零。

5）长按“向上”的方向键10秒钟可以锁上/解锁屏幕。

流量画面累积量画面2、基本组态Basic setup1）组态单位： Basic setup --flow unit2）检查管径： Basic setup --Line size检查一下组态值是否与流量计管径一致，管径单位别搞错了，inch还是mm。

3）设置4-20mA量程：Basic setup --PV URV/PV LRVURV---20mALRV---4Ma4）检查标定系数：Basic setup --cal number该值应与流量计传感器铭牌上打印的16位阿拉伯数字一致。

3、详细组态Detail setup1）组态介质密度：Detail setup --More params-Proc Density若之前组态单位是质量的单位，这里需要输入介质的准确密度。

注意密度的单位不要搞错了。

2）组态显示变量：Detail setup ---LOI config-Flow display在这里将组态成“Flow; Net”，那么在主画面上就可以同时显示流量和累积量了。

3、诊断Diagnostics1）空管检测：Diagnostics---Diag control-Empty pipe通常不用开启该功能。

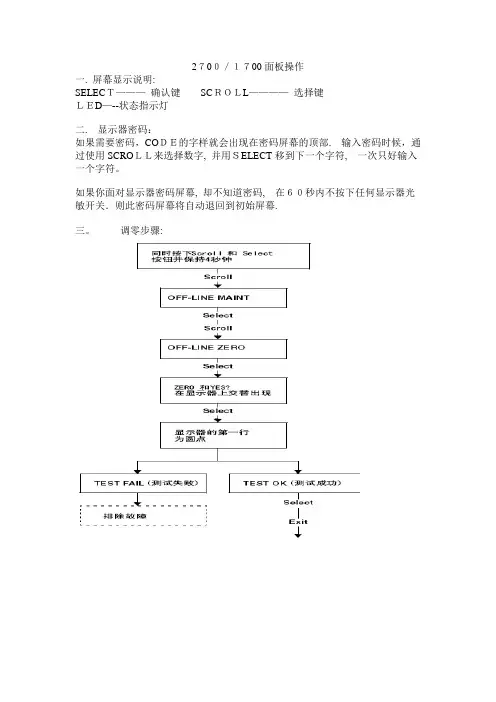

2７0０／１７00面板操作一. 屏幕显示说明:SELECＴ———确认键SCＲＯＬL————选择键ＬＥD—--状态指示灯二.显示器密码：如果需要密码，COＤＥ的字样就会出现在密码屏幕的顶部.输入密码时候，通过使用SCROＬＬ来选择数字, 并用ＳELECT移到下一个字符,一次只好输入一个字符。

如果你面对显示器密码屏幕, 却不知道密码,在６０秒内不按下任何显示器光敏开关．则此密码屏幕将自动退回到初始屏幕.三。

调零步骤:四．显示器回路测试:五。

显示器查看报警：ＬED指示灯状态及报警查看六。

管理累积量和库存量:七: 测量单位设置:ＳELECT+ＳCROLL 按4秒ﻩSEE AＬＡRMﻩ［SCＲOＬL］OFFLIＮE MAIＮTAIN [SELECＴ]ﻩ［SCROLL]COＮFIＧ［SELEＣT] MＡSS ［SＥLＥCT]可以按ＳCROＬL选择你要的单位ﻩ选定后按ＳELECT按SCROLL直到出现EXIＴﻩ[SEＬ体积单位和密度单位设置和上述步骤相同八量程设置(ＬRVＵＲＶ)[SELECT+SＣROLL] 按4秒SＥE ALAＲM ［ＳCROLＬ]OFFＬＩＮＥMAIＮTAIN ［SＥLECＴ] 继续按SCROLL直到出现MAＯ1 ［SEＬEＣＴ] ＳRC ＭAＯ１［SＥLＥCT]MFLOW [ＳELEＣT] SＲC MAO1 [ＳＣRＯＬL]４ＭAO１ﻩ输入最小量程[SCROLL+SEＬECT4 MAO１[ＳCRＯＬL］20 MAＯ１[ＳELＥCＴ] 输入最大量程[SEＬＥＣT＋SCROLＬ］20MAO1 [SＣRＯLＬ]EXIT 按SEＬEＣT退出.其他量程设置和上述步骤相同。

NOTE：SELＥCT+SＣＲOLL表示两个键同时按下九:报警代码和解决办法。

罗斯蒙特质量流量计中文手册介绍罗斯蒙特质量流量计（以下简称RMF）是一种用于测量液体或气体的流动质量的仪器，它基于科学的质量原理来进行测量，可以实现高精度的流量测量。

RMF主要适用于化工、石油、制药、食品等行业，在工艺流程监测、控制、优化等方面都有广泛应用。

本手册将详细介绍RMF的使用方法、技术参数、注意事项等内容，以方便用户更好地了解和使用此仪器。

使用方法1.连接仪器将RMF连接到需要测量的管道中，安装过程必须符合相关标准要求。

需要注意的是，在连接过程中一定要确保无任何泄漏。

2.电气连接连接仪器的电气线路，确保仪器正常工作。

需要注意的是，接线前必须确保断路器与保险丝符合要求，确保仪器的安全工作。

3.校准进行仪器的校准，根据实际需求选择相应的化验方法，如称量法等。

校准时应当注意仪器本身的方式和要求。

4.开始测量启动仪器，选择合适的测量参数，测量即可开始。

需要注意的是，在测量过程中需遵守相关安全规范和操作说明。

技术参数技术参数值测量范围0-100m/s测量误差0.1%运行温度-40℃~+400℃运行压力-0.1~40MPa电源220VAC±10%注意事项1.连接管道时，需要遵守相关标准要求，确保连接牢固无泄漏。

2.仪器与电气线路的连接时必须符合相关标准要求。

3.在进行校准和测量时，应当注意安全操作，严格遵守相关规范和说明。

4.定期对仪器进行保养和维护，确保其长期稳定运行。

常见问题解答1.什么是RMF？RMF是一种用于测量液体或气体的流动质量的仪器。

2.RMF有哪些技术参数？RMF的主要技术参数包括测量范围、测量误差、运行温度、运行压力、电源等。

3.连接仪器时有哪些需要注意的问题？连接仪器时需要遵守相关标准要求，确保连接牢固无泄漏。

4.使用RMF时需要在哪些方面进行注意？使用RMF时需要在安全操作和规范使用方面进行注意。

同时，也需要进行定期的保养和维护。

RMF作为一种重要的流量测量仪器，在化工、石油、制药、食品等行业中具有重要的应用价值。

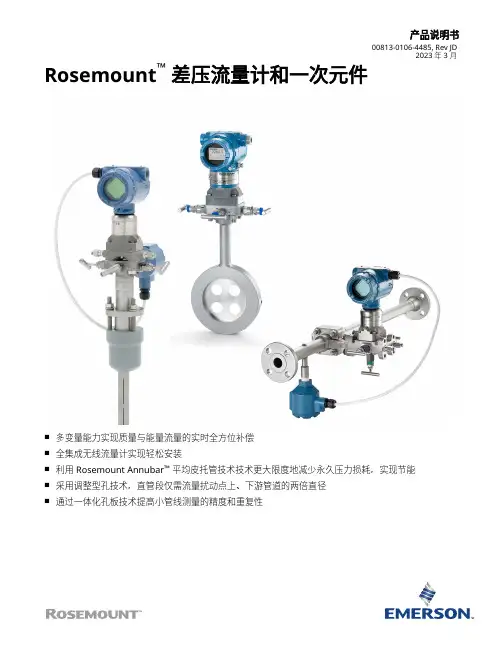

产品说明书00813-0106-4485, Rev JD2023 年 3 月Rosemount™差压流量计和一次元件■多变量能力实现质量与能量流量的实时全方位补偿■全集成无线流量计实现轻松安装■利用 Rosemount Annubar™平均皮托管技术技术更大限度地减少永久压力损耗，实现节能■采用调整型孔技术，直管段仅需流量扰动点上、下游管道的两倍直径■通过一体化孔板技术提高小管线测量的精度和重复性罗斯蒙特差压流量计2023 年 3 月内容差压流量计选择指南 (2)Rosemount 3051SF DP 流量计 (6)技术规格 (46)产品认证 (64)Rosemount 3051CF 流量计 (90)技术规格 (123)产品认证 (137)Rosemount 2051CF 流量计 (152)技术规格 (181)产品认证 (193)Rosemount 485 阿牛巴一次元件 (213)技术规格 (221)Rosemount 486 阿牛巴一次元件安装金属配件 (227)Rosemount 585 阿牛巴一次元件 (232)技术规格 (241)Rosemount 586 阿牛巴一次元件安装金属配件 (245)Rosemount 405 紧凑型一次元件 (251)技术规格 (256)Rosemount 1595 调节型孔板 (262)技术规格 (266)Rosemount 1195 一体化孔板一次元件 (271)技术规格 (277)Rosemount 1495 孔板 (281)Rosemount 1496 孔板法兰联管节 (286)技术规格 (291)相关文档 (294)/Rosemount差压流量计选择指南罗斯蒙特一体化差压流量计以全面组装、调试并经过防漏试验的状态供货，开箱即可直接安装。

Rosemount 3051SF流量计利用高级功能进行出色的流量测量■最高精度可达 0.80% 质量流量■多变量能力实现质量与能量流量的实时全方位补偿■高级诊断功能可预测并防止异常过程状况■一体化安装的无线流量方案■超级流量计按 14:1 以上的流量量程比测量性能读数百分比■15 年稳定性，15 年质量保证■符合 SIL3：公认的第三方机构对在达到 SIL 3 要求（SIL 2 单用[1oo1] 和 SIL 3 冗余使用 [1oo2] 的最低要求）的仪表安全系统中的使用进行了 IEC 61508 认证■适用于 4-20 mA HART ®、Wireless HART ® 及 F OUNDATION ™现场总线协议Rosemount 3051CF 流量计结合了经实践检验的 3051C压力变送器与最新的一次元件技术■流量量程比为 8:1 时，体积流量精度高达 1.75%■适用于 4-20 mA HART ®、Wireless HART ® 及 F OUNDATION ™现场总线协议■10 年稳定性■符合 SIL3：公认的第三方机构对在达到 SIL 3 要求（SIL 2 单用[1oo1] 和 SIL 3 冗余使用 [1oo2] 的最低要求）的仪表安全系统中的使用进行了 IEC 61508 认证Rosemount 2051CF 流量计结合了 2051C压力变送器与最新的一次元件技术■流量量程比为 5:1 时，体积流量精度高达 2.00%■适用于 HART ®、Wireless HART ® 及 F OUNDATION ™现场总线协议■3 年稳定性2023 年 3 月罗斯蒙特差压流量计Rosemount 差压流量计和一次元件3罗斯蒙特阿牛巴一次元件技术■最大程度地降低永久压力损失，达到节能目的■创新性的 T 形设计，使精度最高达到流量的 ±0.75%（Rosemount 485 阿牛巴一次元件）■多种传感器材料，实现与工艺流体的最佳相容性■可轻松应对超过其它一次元件的结构限制的工况应用■对称传感器设计实现双向流量测量（Rosemount 585 阿牛巴一次元件）■Rosemount 405A 紧凑型阿牛巴一次元件可以像孔板一样轻松安装■一体化热套管使 Rosemount 485、585 和 405A 型号无需额外穿管即可测量温度。

差压流量产品手册更具灵活性的流量测量方式“罗斯蒙特差压流量”更具灵活性的流量测量方式应用领域 – 液体，气体，蒸汽流量测量面临的挑战技术标准的不确定性带来的高风险潜在泄漏点带来的安全隐患特殊工况无法实现停车检修双向流、腐蚀介质、小管道流量导致测量难度大读数误差、小流量测量和直管段不足会降低测量精度大管径管道测量带来的高成本测量时压损过大带来的能源损失降低使用风险一体化流量计出厂前通过整体标定保证系统测量精度一体化设计和出厂前泄漏检测可大幅减少泄漏点，从而避免潜在安全隐患严格的原材料管理体系，保证所有物料可追溯，实现产品质量有效控制应对特殊工况针对无法停车检修的工况，可采用在线插拔安装方式一次元件可提供多种不同材质，来应对腐蚀工况面对双向流测量，可根据实际情况，提供更理想解决方案减少运营成本一体化安装可降低施工及维护成本阿牛巴流量计，在保证超强差压信号的前提下，更大程度减少永久压损调整型孔板大幅降低直管段需求，从而降低管道成本性能出色实时动态多参量补偿，提高流量测量精度可提供15年稳定性，15年质保流量计量程比大，适用范围广Rosemount差压流量计的优势13051SMV实时动态补偿实现蒸汽质量流量的精准测量挑战石化行业蒸汽总管线与分支管线流量差值很大，平衡率仅为70%。

由于无法准确计量各装置蒸汽用量，导致很难准确核算能耗成本。

解决方案采用罗斯蒙特3051SMV多参量变送器，测量差压、静压和温度数值，实现实时温压补偿。

同时实时计算动态补偿的质量流量，并修正来自于流量系数、密度、气体膨胀以及粘度的误差，从而提高测量精度。

方案优势提高测量的准确性和可重复性，实现更好的工艺控制通过精确的流量控制，帮助工厂有效的进行能源管理，能耗平衡率达到92%以上2多参量流量变送器大幅提高流量测量精度一流的性能变送器最高精度可达到读数的0.04%一台表可以同时测量并计算六个流量相关的变量：差压、压力、温度、质量/体积流量、热量累积器 兼容不同种类流量测量元件严格的流量计量标准内嵌IAPWS-IF97数据库: 水蒸汽计量全球标准 符合国家标准蒸汽热值输出标准动态补偿为流量方程中多达25个流体变量参数提供实时动态补偿优化能源计量提高收益变送器直接显示补偿后的质量流量或能量流量变送器三合一卓越特性Calendar-Van Dusen 传感器匹配提高温度测量精度提高精度 75%真正的表压传感器更容易标定简化维护小流量信号切除可停止无流量时的累计改善精度差压传感器静压传感器减少管道开孔，降低安装成本易于组态和标定EA 软件实现快速且简单的过程组态 可兼容市面上不同种类的差压流量测量元件节约安装和维护成本3差压变送器压力变送器温度变送器阿牛巴的广泛应用大管道的蒸汽流量精确测量流量计，压损小，测量精度高，不仅精确测蒸汽流量，还可实现蒸汽的热值输出。

目录第一章传感器安装 (2)1.1 概述 (2)1。

2 安装注意事项 (2)1.3 传感器的安装方向 (3)1.4 电气连接注意事项 (4)第二章仪表接线与上电 (5)2.1 概述 (5)2。

2 变送器的型号识别。

(5)2.3 变送器与传感器连接 (6)2.4 最大布线距离 (7)2.5 电源规格 (8)2。

6 变送器、显示组件方向调整 (9)2.7 变送器输出 (11)第三章流量计组态 (14)3。

1 概述 (14)3。

2 组态项目 (14)3。

3 变送器的显示器面板结构 (15)3.4 组态过程变量的测量单位 (15)3。

5 组态变送器的毫安输出 (16)3。

6 组态变送器的脉冲/频率输出 (16)3.7 变送器的回路测试 (17)3.8 显示器菜单功能 (3)3.9 流量计调零 (26)第四章流量计投用及报警状态 (27)4。

1 流量计投用 (27)4。

2 获取报警 (27)附录 1 报警代码含义表 (28)附录2 核心处理器检查 (33)附录3 传感器检查 (34)附录4 软件版本 4.x变送器的显示器菜单 (36)第一章传感器安装1。

1 概述相对于其他类型的流量计，质量流量计具有安装简便、易于使用、测量精度高以及直接质量测量等优点,尤其是没有直管段要求的特点，用户可因地制宜的选择安装位置,节约安装成本.1.2 安装注意事项1.2。

1 安装位置应避免电磁干扰。

传感器、变送器的安装位置以及电缆铺设应尽量远离易产生强电磁场的设备，如大功率马达、变压器设施、变频设备等。

1。

2。

2 工艺管道应对中，两侧法兰应平行.严禁用传感器硬行拉直上、下游工艺管道,否则将影响测量甚至损坏传感器。

另外在两侧的工艺管道近法兰处(约2~10倍管径处）应有稳固的支撑.1。

2。

3 在传感器的上、下游管道上，建议安装截止阀及旁路以方便调零、日常维护及确保传感器在不工作时亦可处于满管状态.使用流量计下游的调节阀进行流量控制。
