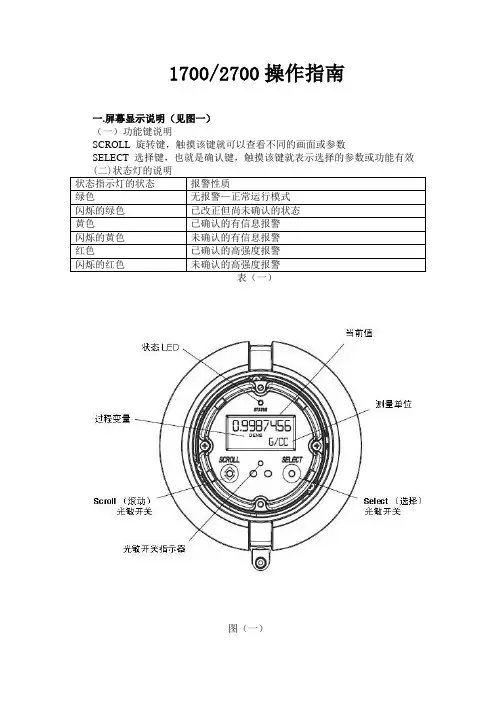

1700/2700操作指南一.屏幕显示说明（见图一）（一）功能键说明SCROLL旋转键，触摸该键就可以查看不同的画面或参数SELECT选择键，也就是确认键，触摸该键就表示选择的参数或功能有效图（一）（三）过程变量和测量单位说明2700最多可以显示15个不同的变量，具体显示哪个变量是根据用户的需求可以选择的，触摸SCROLL键就可以查看上述的变量，也可以设置为自动循环显示，即隔某段时间就会显示下一个变量，一直循环。

现就用户常用的9个变量做介绍：1. Mass Flow Rate - 质量瞬时流量，单位可以根据用户的需求设置，一般选择t/h。

2. Mass Total - 质量累积量，单位是由瞬时流量的单位决定的，用户可以通过显示面板操作对该值进行清零。

3.Mass I - 质量库存量，单位和Mass Total相同，这个量用户是不能清零的，它和Mass Total的区别就是Mass I 不能清零，而Mass Total是可以清零的。

4. Volume Flow Rate-体积瞬时流量，单位可以根据用户的需求设置。

一般选择m3/h5.Volume total -体积累积量，单位是由瞬时流量的单位决定的，用户可以通过显示面板操作对该值进行清零。

6. LVOL I这是体积库存量，单位和Volume Total相同，这个量用户是不能清零的，它和Volume Total的区别就是LVOL I 不能清零，而Volume Total是可以清零的。

7. Temp - 温度，单位可以根据用户的需求设置,一般选择℃8. Dens - 密度，单位可以根据用户的需求设置,一般选择g/cm39EXT_P -外部压力,单位可以根据用户的需求设置，一般选择KPa二、质量累积量的清零Mass Total（质量累积量）的清零：1、触摸SCROLL键，使2700的显示屏显示的变量为Mass Total2、触摸SELECT键，屏幕上就会显示RESET（复位）键3、触摸SELECT键，屏幕上就显示YES4、触摸SELECT键就将Mass Total清为零了5、触摸SCROLL键屏幕上就会显示EXIT（退出）键6、触摸SELECT键就退回到屏幕正常显示画面了累积量清零的步骤用方筐图表示如下：先用SCROLL键将显示画面翻到质量累积量或体积累积量的画面SELECT TOTAL SELECT RESET SELECT TOTALMass 或Vol Total SELECT RESET SELECT YES? SELECTSCROLL EXIT SELECT二. 零点标定的操作步骤：在流量计第一次投入使用或使用过程中拆装流量计后都要进行零点标定。

罗斯蒙特质量流量计中国总代理(网址:)，德莱美（北京）国际贸易有限公司中国总代理(网址:)罗斯蒙特质量流量计工作特性及原理，罗斯蒙特质量流量计中国总代理，罗斯蒙特质量流量计广泛应用于石化等领域，是当今世界上最先进的流量测量仪表之一，在我厂主要产品如乙烯、丙烯和主要原料轻烃等的测量中使用可靠，精度高达1.7‰，为我厂的能源、物料的流量测量提高了准确度，避免了不必要的损失，创造了可观的经济效益。

质量流量测量原理一台质量流量计的计量系统包括一台传感器和一台用于信号处理的变送器。

Rosemount质量流量计依据牛顿第二定律：力=质量×加速度（F=ma）如图1所示，当质量为m的质点以速度V在对P轴作角速度ω旋转的管道内移动时，质点受两个分量的加速度及其力：（1）法向加速度，即向心加速度αr，其量值等于2ωr，朝向P轴；（2）切向角速度αt，即科里奥利加速度，其值等于2ωV，方向与αr垂直。

由于复合运动，在质点的αt方向上作用着科里奥利力Fc=2ωVm，管道对质点作用着一个反向力-Fc=-2ωVm。

当密度为ρ的流体在旋转管道中以恒定速度V流动时，任何一段长度Δx的管道将受到一个切向科里奥利力ΔFc：ΔFc=2ωVρAΔx （1）式中，A—管道的流通截面积。

由于存在关系式：mq=ρV A所以：ΔFc =2ωqmΔx （2）因此，直接或间接测量在旋转管中流动流体的科里奥利力就可以测得质量流量。

传感器内是U型流量管（图2），在没有流体流经流量管时，流量管由安装在流量管端部的电磁驱动线圈驱动，其振幅小于1mm，频率约为80Hz，流体流入流量管时被强制接受流量管的上下垂直运动。

在流量管向上振动的半个周期内，流体反抗管子向上运动而对流量管施加一个向下的力；反之，流出流量管的流体对流量管施加一个向上的力以反抗管子向下运动而使其垂直动量减少。

这便导致流量管产生扭曲，在振动的另外半个周期，流量管向下振动，扭曲方向则相反，这一扭曲现象被称之为科里奥利(Coriolis)现象，即科氏力。

MODBUS 485通讯手册MODBUS/RS485是现在最流行的一种布网方式，其特点是实施简单方便 ，传输数据量大,特别是在油品行业RS485简直是一统天下。

EMERSON 的高准系列质量流量计都支持MODBUS/RS485数据通讯，通过一组信号电缆，就可以将流量计的质量瞬时流量质量瞬时流量、、质量累积量质量累积量、、体积体积瞬时瞬时瞬时流量流量流量、、体积累积量积累积量、、温度温度、、密度等参数传到上位机。

一、流量流量变送器变送器485接线接线端子端子二、变送器变送器通讯通讯通讯协议和设备地址协议和设备地址协议和设备地址组态组态1、1700/2700/新型9739架装型变送器1)同时按SCROLL （左）键和SELECT （右）键4秒以上（指示灯闪烁）。

2)按左键翻到OFF-LINE MAINT 菜单，再按右键-左键-右键-左键后进入菜单。

3)如果出现CODE?则输入密码，一般出厂设为1234。

按左键增加数字，按右键移位。

4)按左键翻到OFF-LINE CONFIG ，再按右键进入。

5)按左键到CONFIG -COMM ，按右键进入，再按左键选择要修改的通讯方式，按右键进入.PROTOCOL---选择通讯协议BAUD---设置波特率PARITY---奇偶校验STOP BITS---停止位ADDRESS MBUS---设备地址2、3000系列变送器进入Management---Configuration---Digital communication---Configure RS-4851）Protocol---设置通信协议2）Configure protocolBAUD---设置波特率PARITY---奇偶校验Data bits—数据位STOP BITS---停止位Polling address---设备地址三、流量计测量值流量计测量值的的485地址地址点位点位点位表表1、质量流量计系列数据类型：保持寄存器4X ； 32位浮点注意注意：：部分上位机读取地址位可能要减一位部分上位机读取地址位可能要减一位，，也就是从40246开始开始。

电源、传感器与变送器及输出的电缆线应各自独立铺设以防止互相干扰。信号输出应选 用带屏蔽绞合控制电缆线。完成接线后应盖紧接线盒盖，并使用电缆密封接头以防止潮 气进入。另外，如果引线管线走向是从上往下到达传感器/变送器的接线盒，那么引线管 线的最低端应低于接线盒的入口，而且电缆线穿管的最低端应安装一个排水三通，这样 可以避免从引线管线漏入的雨水进入到传感器/变送器的接线腔体内。
流量方向箭头
工艺连接 核心处理器外壳
标定标签
吹扫接头（可选） 认证标签
注：质量流量计可以双向使用。如果安装方向与实际流向相反，修改变送器内的流向组 态即可。
3
1.2.6
对于新建管线，要在完成管道预置和管道吹扫后再安装传感器，避免由于管道施工对传 感器造成的意外损坏及避免杂物进入传感器。另外在安装传感器前，请勿将传感器进、 出口的保护套除去。仪表的搬运设备要操作可靠，做到轻起轻放，跌落和磕碰等易造成 传感器永久损坏。
2.2
变送器的型号识别。
2.2.1
从变送器侧面标签上获取变送器的型号。 y 1700 型变送器的型号的表示格式为 1700xxxxxxxxxx 。 y 2700 型变送器的型号的表示格式为 2700xxxxxxxxxx 。
1.2.2
工艺管道应对中，两侧法兰应平行。严禁用传感器硬行拉直上、下游工艺管道，否则将 影响测量甚至损坏传感器。另外在两侧的工艺管道近法兰处（约 2～10 倍管径处）应有 稳固的支撑。
1.2.3
在传感器的上、下游管道上，建议安装截止阀及旁路以方便调零、日常维护及确保传感 器在不工作时亦可处于满管状态。使用流量计下游的调节阀进行流量控制。
1.2议安装压力表，供检查下游压力。建议流量计后面 的工艺管道与流量计保持相同口径一段距离，另外在流量计后安装阀门以调节适当的背 压，防止汽化或气穴发生。若介质在流量计中发生汽化或气穴将影响测量精度，严重时 导致流量计无法正常工作。

毫安输出过程变量控制经毫安输出报告的过程变量。在 1700 型变送器上，它还控制频 率输出过程变量的设定。
必备条件
如果使用了 HART 变量，要注意改变了毫安输出过程变量的组态将会同时改变 HART 一级变 量 (PV) 和 HART 三级变量 (TV) 的组态。
毫安输出过程变量选项
表 2-2
毫安输出过程变量选项
量程下限 (LRV) 和量程上限 (URV) 的缺省值
毫安输出过程变量的每个选项都具有自己的 LRV 和 URV。如果改变毫安输出过程变量的组 态，相应的 LRV 和 URV 被加载和使用。
LRV 和 URV 的缺省设定值列在表 2-3 中。
表 2-3
组态和使用手册附录
i
关于本附录

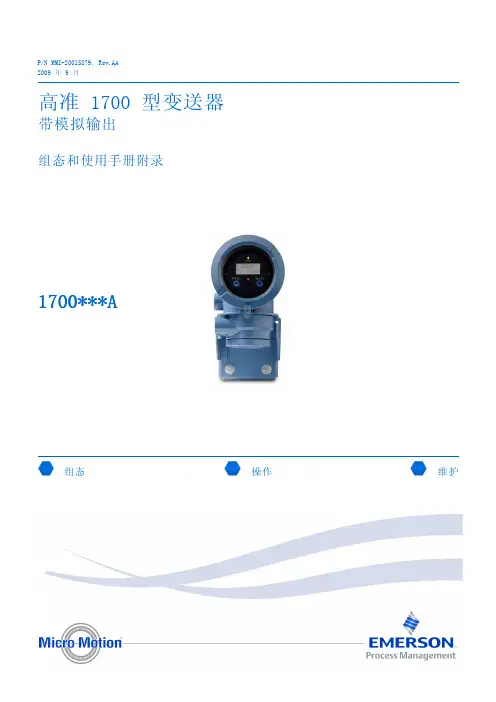

本附录结合以下手册使用：高准 1000 和 2000 系列变送器：组态和使用手册。用v6.0之 1700 型带模拟输出的变送器中更新或修改的章节来替换原手册中的章节。有关章节替换 指南，请见下表。
章节替换指南
高准1000 和 2000 系列变送器中的章节：组态和使用手册 用本附录中的以下章节进行替换
显示器代码与缩写 ..................................................... 25
A.1 过程变量的显示器代码 ........................................... 25 A.2 显示器菜单中使用的代码和缩写 ................................... 25
表 H-2 离线菜单中使用的显示代码
第 A.2 节
通讯工具和版本
本附录中的信息假设正在使用下列之一组态变送器：
▪ 变送器显示面板 ▪ ProLink II v2.9 ▪ 375 现场手操器及相应设备描述文件：1000 质量流量,Dev v6、DD v1 如果您使用的是ProLink II的早期版本或早期的手操器设备描述文件，本附录中所述的部 分特性将不可用。

sensor serial num传感器序 列号
Hart DD information Hart DD文件信息
mat of construction材质
licenses许可
totalizer control累加器控制
zero calibration调零
trends趋势
meter verification仪表自校验
zero time调零时间
zero value零点值
standard deviation标准偏差
perform auto zero执 行调零
restore factory zero恢复出厂设置
density calibration密度校准
density密度
dens pt1（air）标定 点（空气）
dens pt2（water）标 定点（水）
offline variable menuf eatures离线变 量菜单特性
offline menu离线菜单
alert menu报警菜单
acknowledge all确认全部
offline passcode离线密码
alert passcode报警密码
backlight背光
control
intensity（0-63）
density damping密度阻尼
density factor密度系数
slug low limit团状流低限
slug high limit团状流高限
slug duration团状流持续时 间
temperature温度
temperature unit温度单位
temp damping温度阻尼
update rate刷新速度

爱默生质量流量计简明使用手册(1) 嘿，伙计们！今天我们要聊聊一个非常实用的东西——爱默生质量流量计。

别看它是个小小的设备，但它的用处可大了！它可以帮助我们测量液体和气体的质量流量，还可以帮助我们监测管道中的泄漏情况。

这个神奇的小玩意儿到底怎么用呢？别着急，我这就给你们讲解一下！让我们来了解一下爱默生质量流量计的基本结构。

它主要由两部分组成：一个是测量单元，另一个是显示单元。

测量单元负责测量质量流量，而显示单元则负责将测量结果显示出来。

这只是它的基本结构，实际上还有很多其他的功能等待着你去发掘哦！我们该如何正确地使用爱默生质量流量计呢？其实，方法很简单：我们需要将它安装在一个合适的位置。

一般来说，我们应该将它安装在管道的进出口处，这样才能保证它能够准确地测量到质量流量。

我们需要将它与被测流体连接起来。

这里需要注意的是，我们应该选择合适的连接方式，以免影响测量结果。

我们只需要打开电源，然后按照显示屏上的提示进行操作即可。

在使用爱默生质量流量计的过程中，我们还需要注意一些事项。

我们应该定期对设备进行校准，以确保测量结果的准确性。

我们应该注意设备的保养和维护，避免因为设备故障而导致测量结果不准确。

我们还应该学会如何处理异常情况，比如管道泄漏、设备损坏等。

只有这样，我们才能充分发挥爱默生质量流量计的作用，为我们的工作和生活带来更多的便利。

爱默生质量流量计是一个非常实用的工具，它可以帮助我们更好地了解流体的流动情况，从而为我们的工作和生活提供更多的便利。

希望我的介绍能让大家对这个神奇的小玩意儿有更深入的了解。

今天的分享就到这里啦！希望大家喜欢！下次再见啦！。

艾默生流量计算机操作说明一、界面介绍：界面1：Login: ________ 用户名输入（111）Password: ________ 密码（111）界面2：1：IO 输入输出2：Control 控制3：Meter 计量仪表4：System 系统5：Events 事件6：Alarms 报警7：IO Calibration IO 标定8：Logout 用户退出界面3：1：Analog Input 模拟量输入2：Discrete Input 数字量输入3：Pulse Input 脉冲输入4：RTDs PT100温度传感器输入5：System AIS 系统参数6：Soft Points 软件点界面4：1：Station Information 站信息2：Meter Runs 运行的油品计量通道界面5：Station Information 各种油品总的信息1：Product No. 油品编号2：Batch No. 批次编号3：MFlow Rate 瞬时流量4：Mass Today 今日累积量5：Mass Yesterd 昨日累积量6：Mass Total 总累积量7：Pre Batch 上一批次量8：Cru Batch 当前批次量界面6：Meter Runs 单种油品信息1：Mass Rate 瞬时流量2：Mass Today 今日累积量3：Mass Yesterd 昨日累积量4：Mass Month 当前月累积量5：Mass Previ 上月累积量6：Mass Accum 总累积量7：Cru M Batch 当前批次量8：Pre M Batch 上一批次量二、操作指导：1、面板介绍说明BKSP 清除键←返回上一级菜单键→回车键（进入下一级菜单）↑向上移动光标条↓向下移动光标条SHIFT/ALT 功能转换键（转换红色字母、蓝色字母和数字输入）2、面板操作A、查看站的总信息移动光标条，选中“Meter”菜单，按回车键，选择“Station Information”菜单，按回车键，即可查看到有关站的所有；查看完毕后，按“←”返回主菜单B、查看各单个油品信息移动光标条，选中“Meter”菜单，按回车键，选择“Meter Run”菜单，按回车键，进入对应的油品，即可查看当前油品的所以信息。

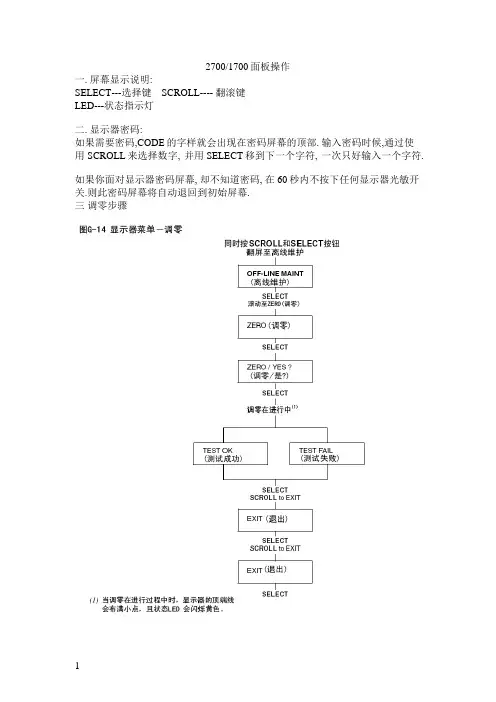

2700/1700面板操作一. 屏幕显示说明:SELECT---选择键 SCROLL---- 翻滚键LED---状态指示灯二. 显示器密码:如果需要密码,CODE的字样就会出现在密码屏幕的顶部. 输入密码时候,通过使用SCROLL来选择数字, 并用SELECT移到下一个字符, 一次只好输入一个字符.如果你面对显示器密码屏幕, 却不知道密码, 在60秒内不按下任何显示器光敏开关.则此密码屏幕将自动退回到初始屏幕.三调零步骤四. 显示器回路测试:五. 显示器查看报警:LED指示灯状态及报警查看六. 管理累积量和库存量:七: 测量单位设置:SELECT+SCROLL 按4秒SEE ALARM [SCROLL]OFFLINE MAINTAIN [SELECT] [SCROLL]CONFIG [SELECT] MASS [SELECT]可以按SCROLL选择你要的单位选定后按SELECT按SCROLL直到出现EXIT [SELECT]体积单位和密度单位设置和上述步骤相同八量程设置(LRV URV)[SELECT+SCROLL] 按4秒SEE ALARM [SCROLL]OFFLINE MAINTAIN [SELECT] 继续按SCROLL直到出现MAO1 [SELECT] SRC MAO1 [SELECT]MFLOW [SELECT] SRC MAO1 [SCROLL]4 MAO1 输入最小量程 [SCROLL+SELECT] 4 MAO1[SCROLL] 20 MAO1 [SELECT] 输入最大量程 [SELECT+SCROLL] 20 MAO1 [SCROLL] EXIT 按SELECT退出.其他量程设置和上述步骤相同.NOTE: SELECT+SCROLL 表示两个键同时按下九: RS-485设置:十:组态: 毫安输出和频率输出:十一显示器维护版本信息:十二: 报警代码和解决办法。

罗斯蒙特质量流量计中国总代理(网址:)，德莱美（北京）国际贸易有限公司中国总代理(网址:)罗斯蒙特质量流量计工作特性及原理，罗斯蒙特质量流量计中国总代理，罗斯蒙特质量流量计广泛应用于石化等领域，是当今世界上最先进的流量测量仪表之一，在我厂主要产品如乙烯、丙烯和主要原料轻烃等的测量中使用可靠，精度高达1.7‰，为我厂的能源、物料的流量测量提高了准确度，避免了不必要的损失，创造了可观的经济效益。

质量流量测量原理一台质量流量计的计量系统包括一台传感器和一台用于信号处理的变送器。

Rosemount质量流量计依据牛顿第二定律：力=质量×加速度（F=ma）如图1所示，当质量为m的质点以速度V在对P轴作角速度ω旋转的管道内移动时，质点受两个分量的加速度及其力：（1）法向加速度，即向心加速度αr，其量值等于2ωr，朝向P轴；（2）切向角速度αt，即科里奥利加速度，其值等于2ωV，方向与αr垂直。

由于复合运动，在质点的αt方向上作用着科里奥利力Fc=2ωVm，管道对质点作用着一个反向力-Fc=-2ωVm。

当密度为ρ的流体在旋转管道中以恒定速度V流动时，任何一段长度Δx的管道将受到一个切向科里奥利力ΔFc：ΔFc=2ωVρAΔx （1）式中，A—管道的流通截面积。

由于存在关系式：mq=ρV A所以：ΔFc =2ωqmΔx （2）因此，直接或间接测量在旋转管中流动流体的科里奥利力就可以测得质量流量。

传感器内是U型流量管（图2），在没有流体流经流量管时，流量管由安装在流量管端部的电磁驱动线圈驱动，其振幅小于1mm，频率约为80Hz，流体流入流量管时被强制接受流量管的上下垂直运动。

在流量管向上振动的半个周期内，流体反抗管子向上运动而对流量管施加一个向下的力；反之，流出流量管的流体对流量管施加一个向上的力以反抗管子向下运动而使其垂直动量减少。

这便导致流量管产生扭曲，在振动的另外半个周期，流量管向下振动，扭曲方向则相反，这一扭曲现象被称之为科里奥利(Coriolis)现象，即科氏力。

2700/1700面板操作一. 屏幕显示说明:SELECT--- 确认键 SCROLL---- 选择键LED---状态指示灯二. 显示器密码:如果需要密码,CODE的字样就会出现在密码屏幕的顶部. 输入密码时候,通过使用SCROLL来选择数字, 并用SELECT移到下一个字符, 一次只好输入一个字符.如果你面对显示器密码屏幕, 却不知道密码, 在60秒内不按下任何显示器光敏开关.则此密码屏幕将自动退回到初始屏幕.三. 调零步骤:四. 显示器回路测试:五. 显示器查看报警:LED指示灯状态及报警查看六. 管理累积量和库存量:七: 测量单位设置:SELECT+SCROLL 按4秒SEE ALARM [SCROLL]OFFLINE MAINTAIN [SELECT] [SCROLL]CONFIG [SELECT] MASS [SELECT]可以按SCROLL选择你要的单位选定后按SELECT按SCROLL直到出现EXIT [SELECT]体积单位和密度单位设置和上述步骤相同八量程设置(LRV URV)[SELECT+SCROLL] 按4秒SEE ALARM [SCROLL]OFFLINE MAINTAIN [SELECT] 继续按SCROLL直到出现MAO1 [SELECT] SRC MAO1 [SELECT]MFLOW [SELECT] SRC MAO1 [SCROLL]4 MAO1 输入最小量程 [SCROLL+SELECT] 4 MAO1[SCROLL] 20 MAO1 [SELECT] 输入最大量程 [SELECT+SCROLL] 20 MAO1 [SCROLL] EXIT 按SELECT退出.其他量程设置和上述步骤相同.NOTE: SELECT+SCROLL 表示两个键同时按下九: 报警代码和解决办法。

差压流量产品手册更具灵活性的流量测量方式“罗斯蒙特差压流量”更具灵活性的流量测量方式应用领域 – 液体，气体，蒸汽流量测量面临的挑战技术标准的不确定性带来的高风险潜在泄漏点带来的安全隐患特殊工况无法实现停车检修双向流、腐蚀介质、小管道流量导致测量难度大读数误差、小流量测量和直管段不足会降低测量精度大管径管道测量带来的高成本测量时压损过大带来的能源损失降低使用风险一体化流量计出厂前通过整体标定保证系统测量精度一体化设计和出厂前泄漏检测可大幅减少泄漏点，从而避免潜在安全隐患严格的原材料管理体系，保证所有物料可追溯，实现产品质量有效控制应对特殊工况针对无法停车检修的工况，可采用在线插拔安装方式一次元件可提供多种不同材质，来应对腐蚀工况面对双向流测量，可根据实际情况，提供更理想解决方案减少运营成本一体化安装可降低施工及维护成本阿牛巴流量计，在保证超强差压信号的前提下，更大程度减少永久压损调整型孔板大幅降低直管段需求，从而降低管道成本性能出色实时动态多参量补偿，提高流量测量精度可提供15年稳定性，15年质保流量计量程比大，适用范围广Rosemount差压流量计的优势13051SMV实时动态补偿实现蒸汽质量流量的精准测量挑战石化行业蒸汽总管线与分支管线流量差值很大，平衡率仅为70%。

由于无法准确计量各装置蒸汽用量，导致很难准确核算能耗成本。

解决方案采用罗斯蒙特3051SMV多参量变送器，测量差压、静压和温度数值，实现实时温压补偿。

同时实时计算动态补偿的质量流量，并修正来自于流量系数、密度、气体膨胀以及粘度的误差，从而提高测量精度。

方案优势提高测量的准确性和可重复性，实现更好的工艺控制通过精确的流量控制，帮助工厂有效的进行能源管理，能耗平衡率达到92%以上2多参量流量变送器大幅提高流量测量精度一流的性能变送器最高精度可达到读数的0.04%一台表可以同时测量并计算六个流量相关的变量：差压、压力、温度、质量/体积流量、热量累积器 兼容不同种类流量测量元件严格的流量计量标准内嵌IAPWS-IF97数据库: 水蒸汽计量全球标准 符合国家标准蒸汽热值输出标准动态补偿为流量方程中多达25个流体变量参数提供实时动态补偿优化能源计量提高收益变送器直接显示补偿后的质量流量或能量流量变送器三合一卓越特性Calendar-Van Dusen 传感器匹配提高温度测量精度提高精度 75%真正的表压传感器更容易标定简化维护小流量信号切除可停止无流量时的累计改善精度差压传感器静压传感器减少管道开孔，降低安装成本易于组态和标定EA 软件实现快速且简单的过程组态 可兼容市面上不同种类的差压流量测量元件节约安装和维护成本3差压变送器压力变送器温度变送器阿牛巴的广泛应用大管道的蒸汽流量精确测量流量计，压损小，测量精度高，不仅精确测蒸汽流量，还可实现蒸汽的热值输出。

MODBUS 485通讯手册MODBUS/RS485是现在最流行的一种布网方式，其特点是实施简单方便 ，传输数据量大,特别是在油品行业RS485简直是一统天下。

EMERSON 的高准系列质量流量计都支持MODBUS/RS485数据通讯，通过一组信号电缆，就可以将流量计的质量瞬时流量质量瞬时流量、、质量累积量质量累积量、、体积体积瞬时瞬时瞬时流量流量流量、、体积累积量积累积量、、温度温度、、密度等参数传到上位机。

一、流量流量变送器变送器485接线接线端子端子二、变送器变送器通讯通讯通讯协议和设备地址协议和设备地址协议和设备地址组态组态1、1700/2700/新型9739架装型变送器1)同时按SCROLL （左）键和SELECT （右）键4秒以上（指示灯闪烁）。

2)按左键翻到OFF-LINE MAINT 菜单，再按右键-左键-右键-左键后进入菜单。

3)如果出现CODE?则输入密码，一般出厂设为1234。

按左键增加数字，按右键移位。

4)按左键翻到OFF-LINE CONFIG ，再按右键进入。

5)按左键到CONFIG -COMM ，按右键进入，再按左键选择要修改的通讯方式，按右键进入.PROTOCOL---选择通讯协议BAUD---设置波特率PARITY---奇偶校验STOP BITS---停止位ADDRESS MBUS---设备地址2、3000系列变送器进入Management---Configuration---Digital communication---Configure RS-4851）Protocol---设置通信协议2）Configure protocolBAUD---设置波特率PARITY---奇偶校验Data bits—数据位STOP BITS---停止位Polling address---设备地址三、流量计测量值流量计测量值的的485地址地址点位点位点位表表1、质量流量计系列数据类型：保持寄存器4X ； 32位浮点注意注意：：部分上位机读取地址位可能要减一位部分上位机读取地址位可能要减一位，，也就是从40246开始开始。

ice tools 服务工具
5、simulate 模拟
1、simulate output 模拟输出
1、mA output loop test 毫安输出回路测试
最小流量切除
2、configure 组态
1、manual setup 手动设置
1、measurements 测量
1、flow 流量

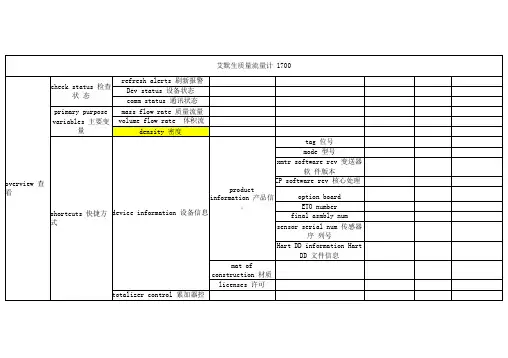

艾默生质量流量计1700HART475菜单
功能
步骤
修改量程
2、configure 组态
1、manual setup 手动设置
3、input/output 输入/输出
2、set up mA output 毫安输出
2、mA output setting 毫安输出设置
1、pv lrv 下限量程 2、pv urv 上限量程
修改阻尼
2、configure 组态
1、manual setup 手动设置
1、measurements 测量
1、flow 流量
2、flow damping 阻尼
零点标定
3、service tools 服务工具
4、maintenance 维护
2、zero calibration 调零
6、perform auto zero 执行调零
1、manual setup 手动设置
1、measurements 测量
6、set up extemal compensation 外部补偿
2、enable press comp 启动压力补偿
3、mass flow cutoff 质量小流量切除
温度补偿
2、configure 组态
1、manual setup 手动设置
1、measurements 测量

爱默生质量流量计简明使用手册爱默生质量流量计是一种用于测量流体流量的仪器，它通过测量流体在管道内的压差来计算流量，因此可以应用于各种流体，包括液态和气体。

此外，它还可以测量流体的密度和温度，因此具有多种功能。

本文将为您介绍爱默生质量流量计的使用方法。

1.预备工作在使用爱默生质量流量计之前，需要进行一些预备工作。

首先，需要选择一个合适的测量位置，在该位置安装爱默生质量流量计。

其次，需要确认管道的材质和尺寸，以确保使用正确的流量计型号。

最后，需要将流量计与显示仪器及控制系统连接，以使其正常运行。

2.操作步骤在完成预备工作之后，需要按照以下步骤进行操作：1) 打开仪器电源，待仪器自检完成后，显示屏上将出现测量数据。

2) 根据实际需要选择流量计的工作模式，可以选择热式、磁式等不同的模式。

3) 设置流量计的参数，包括流体密度、温度、压力等参数。

这些参数可以通过仪器进行自动检测，也可以手动进行设置。

需要注意，参数设置的准确性将直接影响流量计的精度。

4) 等待一段时间，直至流量计稳定后，可以开始进行实际测量。

此时，可以通过显示屏上的数据记录流量、密度、温度等信息。

5) 当流量计工作过程中出现异常情况时，应及时进行维护和检修。

例如，当显示屏上出现异常数据或出现告警提示时，需要关闭流量计的电源，并进行相应的处理。

3.注意事项使用爱默生质量流量计时需要注意以下几点：1) 测量时应保持管道内部干净，并定期清洗管道和流量计，以确保准确测量数据。

2) 测量过程中应及时处理流量计出现的故障和异常，以避免影响测量结果。

3) 测量数据在质量控制和检验方面具有重要作用，应妥善保存并定期进行校准。

同时，需要遵守相关法规和法律要求，确保数据的合法性和可靠性。

4.结论爱默生质量流量计是一种高精度、高效率的流量测量仪器，可广泛应用于各种流体的测量。

使用时需要注意操作规程和注意事项，并定期进行维护和检修，以确保准确和可靠的测量结果。
