电脑ATX电源改0V-30V可调电源,电流

电脑电源改可调电源成功亲测S G芯片Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】一.内容来自网上，结合官方资料，结合几位大神改造经验，综合自己经验改造而成。

每个ATX电源的电路均不同，不过也差别不大，一定按照实际的状况，一边拆，一遍测试，对着图纸，做好标记，才能成功。

改造中心：SG6105需要欺骗引脚，其中有 5V 12V -12V(-5V)，我个人的方案是不省略欺骗，对每个引脚提供它要求的电压，使用7812用电阻分压欺骗正电压。

负电压走辅助变压器。

其中需要注意的是正12V接7812输出端时，一定加上100欧电阻，不加的话，会有100左右MA的电流流入芯片，具体为啥不详。

二、SG6105 (HS8108)关键改造点说明：1. PSON?接1K电阻后，直接接地。

该点悬空时电源不工作。

2. 检测电压（2脚）、5V（3脚）、12V（7脚）：5V（~）直接从辅助+5V取电或者由7812分压得到；（~）从7812分压得到；12V（~）从辅助电源19V处（参考图）接三端稳压LM7812接100欧姆电阻到7脚。

3. Uvac(5脚) 交流检测端，要求以上。

在其分压电路前端直接接+5V，或者不动原电路，直接由主回路提供。

4. NVP（6脚）负电压检测端，要求左右。

接二极管+电容滤波后接至辅助变压器5V输出。

脚+12脚（有些电源是13脚和14脚），短接接电压，电压由7812分压得到。

三、改可调~30V1调整17脚电压分压比例，从而调压。

四．散热风扇接辅助变压器19V接40-100欧/2W电阻工作。

五：可调输出电容耐压一定要更换，要不会爆炸，输出端接1K/2W电阻到负极，模拟假负载。

六、其它说明： 1.如果要改为输出电流可调，要增加恒流控制，需加运放。

可参考成熟的494开关电源改造方案。

2.增一倍的输出电压，最简单方法是将变压器次级的中点接地断开，并采取全桥整流。

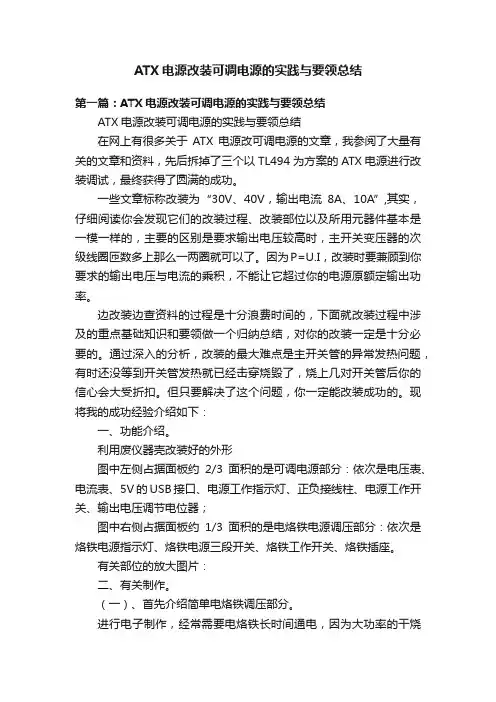

ATX电源改装可调电源的实践与要领总结第一篇：ATX电源改装可调电源的实践与要领总结ATX电源改装可调电源的实践与要领总结在网上有很多关于ATX电源改可调电源的文章，我参阅了大量有关的文章和资料，先后拆掉了三个以TL494为方案的ATX电源进行改装调试，最终获得了圆满的成功。

一些文章标称改装为“30V、40V，输出电流8A、10A”,其实，仔细阅读你会发现它们的改装过程、改装部位以及所用元器件基本是一模一样的，主要的区别是要求输出电压较高时，主开关变压器的次级线圈匝数多上那么一两圈就可以了。

因为P=U.I，改装时要兼顾到你要求的输出电压与电流的乘积，不能让它超过你的电源原额定输出功率。

边改装边查资料的过程是十分浪费时间的，下面就改装过程中涉及的重点基础知识和要领做一个归纳总结，对你的改装一定是十分必要的。

通过深入的分析，改装的最大难点是主开关管的异常发热问题，有时还没等到开关管发热就已经击穿烧毁了，烧上几对开关管后你的信心会大受折扣。

但只要解决了这个问题，你一定能改装成功的。

现将我的成功经验介绍如下：一、功能介绍。

利用废仪器壳改装好的外形图中左侧占据面板约2/3面积的是可调电源部分：依次是电压表、电流表、5V的USB接口、电源工作指示灯、正负接线柱、电源工作开关、输出电压调节电位器；图中右侧占据面板约1/3面积的是电烙铁电源调压部分：依次是烙铁电源指示灯、烙铁电源三段开关、烙铁工作开关、烙铁插座。

有关部位的放大图片：二、有关制作。

（一）、首先介绍简单电烙铁调压部分。

进行电子制作，经常需要电烙铁长时间通电，因为大功率的干烧而烧死烙铁头。

我设计了以下简单可靠的电路，对30W的烙铁实现了在全功率、80%功率和半功率的三个不同状态，足以满足烙铁的不同工作状态要求：说明：W4和W5是一个双刀单掷开关，它是烙铁电源的总开关。

总开关闭合后，当仅闭合W1时，烙铁为全功率，用于正常焊接；当仅闭合W2时，烙铁为半功率，用于预热待机；当W2和W3同时闭合时，烙铁工作在约80%功率的状态，用于较小零件的焊接。

A T X电源改装可调电源的实践与要领总结ATX电源改装可调电源的实践与要领总结在网上有很多关于ATX电源改可调电源的文章，我参阅了大量有关的文章和资料，先后拆掉了三个以TL494为方案的ATX电源进行改装调试，最终获得了圆满的成功。

一些文章标称改装为“30V、40V，输出电流8A、10A”,其实，仔细阅读你会发现它们的改装过程、改装部位以及所用元器件基本是一模一样的，主要的区别是要求输出电压较高时，主开关变压器的次级线圈匝数多上那么一两圈就可以了。

因为P=U.I，改装时要兼顾到你要求的输出电压与电流的乘积，不能让它超过你的电源原额定输出功率。

边改装边查资料的过程是十分浪费时间的，下面就改装过程中涉及的重点基础知识和要领做一个归纳总结，对你的改装一定是十分必要的。

通过深入的分析，改装的最大难点是主开关管的异常发热问题，有时还没等到开关管发热就已经击穿烧毁了，烧上几对开关管后你的信心会大受折扣。

但只要解决了这个问题，你一定能改装成功的。

现将我的成功经验介绍如下：一、功能介绍。

利用废仪器壳改装好的外形图中左侧占据面板约2/3面积的是可调电源部分：依次是电压表、电流表、5V的USB接口、电源工作指示灯、正负接线柱、电源工作开关、输出电压调节电位器；图中右侧占据面板约1/3面积的是电烙铁电源调压部分：依次是烙铁电源指示灯、烙铁电源三段开关、烙铁工作开关、烙铁插座。

有关部位的放大图片：二、有关制作。

（一）、首先介绍简单电烙铁调压部分。

进行电子制作，经常需要电烙铁长时间通电，因为大功率的干烧而烧死烙铁头。

我设计了以下简单可靠的电路，对30W的烙铁实现了在全功率、80%功率和半功率的三个不同状态，足以满足烙铁的不同工作状态要求：说明：W4和W5是一个双刀单掷开关，它是烙铁电源的总开关。

总开关闭合后，当仅闭合W1时，烙铁为全功率，用于正常焊接；当仅闭合W2时，烙铁为半功率，用于预热待机；当W2和W3同时闭合时，烙铁工作在约80%功率的状态，用于较小零件的焊接。

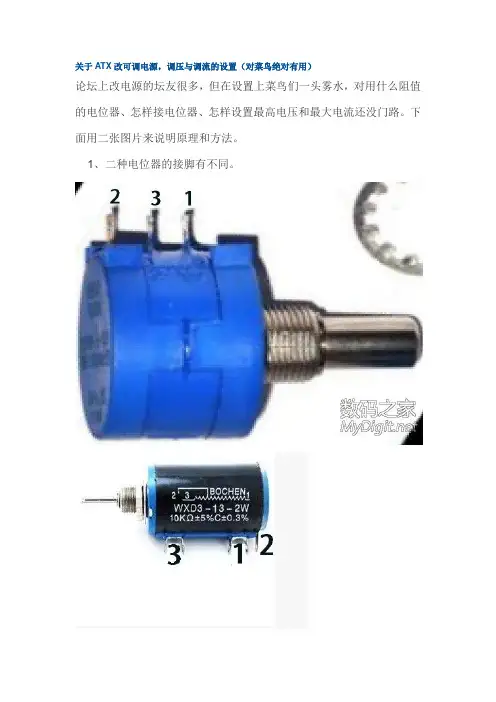

关于ATX改可调电源，调压与调流的设置（对菜鸟绝对有用）
论坛上改电源的坛友很多，但在设置上菜鸟们一头雾水，对用什么阻值的电位器、怎样接电位器、怎样设置最高电压和最大电流还没门路。

下面用二张图片来说明原理和方法。

1、二种电位器的接脚有不同。

2、最高电压和最大电流设置图。

调流设置：根据下图，调流电位器的阻值可随便用，只要符合图中条件，即：用0.01欧的检流电阻，最大输出设定10A电流，调流电位器1脚电压是0.1V；设定8A电流的，1脚电压是0.08V，依此类推。

例1、如果用1K电位器，图中R5可取消，调最大电流就调R1的阻
值，最大电流达不到要求时减小R1阻值，超过要求时加大R1阻值。

例2、如果用4.7K以上的电位器就并一个1K左右的电阻（即R5），调最大电流就调该电阻，达不到设定电流的就加大R5阻值，超过就减小R5的阻值。

调压设置：R3和R4电阻是电压取样的分压电阻，在二个电阻的交接点，电压幅度是0-基准电压（约5V），对应输出电压0-最高电压，改变二个电阻的阻值就能改变输出电压的最大值。

例1、如果调压电位器调到底，电压没有达到设定值，就减小R3或加大R4阻值。

例2、如果调压电位器没调到底已达到设定值，就加大R3或减小R4阻值。

图中R3、R4电阻的设置输出电压在26V左右，如要输出50V电压，R3减小到2.6K左右，要输出100V电压，R3减小到1.3K左右。

闲置的台式机电脑电源别扔了，可以拿来改0-30V可调电源家里闲置的电脑，放在角落里落满了灰尘，卖废品不值钱，丢掉却又可惜，不过没关系，喜欢动手的小伙伴们一定不会让它成为没用的垃圾，台式机的电源可以拆出来变废为宝，我们可以把它改造成0-30V的可调电源，今天我就教大家如何变废为宝。

首先我们把电源拆出来，打开外壳，观察一下电源的内部，首先要确认一下是否有LM339和7500（或者TL494）这两个芯片，因为这两个芯片是是否可以改可调电源的关键（老电脑采用这种芯片方案的较多）。

左边的是LM339，右边是7500芯片下面我列出改可调电源所需的材料：1、采用LM339+7500(TL494)芯片的台式机电源2、 10K可调电位器一个，最好是精密多圈电位器3、 50V1000UF电容一个4、双显数字表头1个5、 15K色环电阻1个,10K色环电阻1个6、 100K色环电阻1个7、 9v或者12v的充电器一个（给风扇供电）要准备的材料改装步骤1.首先把台式机电源的输出线全部拆掉，保留绿线，将绿线对地短接（绿线是电源开机线）2.把除了黄线+12v元件保留以外，把的+3.3V，-5V，+5V，-12V上的元件全部拆掉，从输出端往回拆，一直拆到散热片上的两个肖特基整流管，只保留+12v整流管。

3.把+12V原有的滤波电容换成耐压30V以上的。

4.断开TL494（7500）1脚和2脚的原有电路及采样电阻,只保留电容。

5.断开到LM339 5脚的电路(5脚是保护电路，改动调压电路会触发保护造成无电压输出，所以要断开)。

6. TL494的1脚接一只15K的色环电阻到地，同时接一个100K 色环电阻到可调电源的输出端。

7. 10K可调电位器的中间脚串联10K色环电阻（如果发现不能从0V起调可以改为1K）连接到TL494（7500）的2脚，电位器的另外两个脚，一个接地，另外一脚接TL494（7500）的13、14、15脚，这三脚是连在一起的（有5v基准电压）。

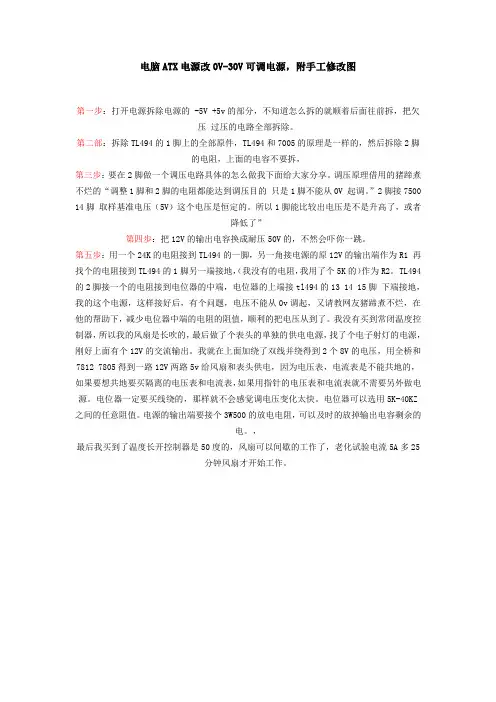

电脑ATX电源改0V-30V可调电源，附手工修改图第一步：打开电源拆除电源的 -5V +5v的部分，不知道怎么拆的就顺着后面往前拆，把欠压过压的电路全部拆除。

第二部：拆除TL494的1脚上的全部原件，TL494和7005的原理是一样的，然后拆除2脚的电阻，上面的电容不要拆，第三步：要在2脚做一个调压电路具体的怎么做我下面给大家分享。

调压原理借用的猪蹄煮不烂的“调整1脚和2脚的电阻都能达到调压目的只是1脚不能从0V 起调。

”2脚接7500 14脚取样基准电压（5V）这个电压是恒定的。

所以1脚能比较出电压是不是升高了，或者降低了”第四步：把12V的输出电容换成耐压50V的，不然会吓你一跳。

第五步：用一个24K的电阻接到TL494的一脚，另一角接电源的原12V的输出端作为R1 再找个的电阻接到TL494的1脚另一端接地，（我没有的电阻，我用了个5K的）作为R2。

TL494的2脚接一个的电阻接到电位器的中端，电位器的上端接tl494的13 14 15脚下端接地，我的这个电源，这样接好后，有个问题，电压不能从0v调起，又请教网友猪蹄煮不烂，在他的帮助下，减少电位器中端的电阻的阻值，顺利的把电压从到了。

我没有买到常闭温度控制器，所以我的风扇是长吹的，最后做了个表头的单独的供电电源，找了个电子射灯的电源，刚好上面有个12V的交流输出。

我就在上面加绕了双线并绕得到2个8V的电压，用全桥和7812 7805得到一路12V两路5v给风扇和表头供电，因为电压表，电流表是不能共地的，如果要想共地要买隔离的电压表和电流表，如果用指针的电压表和电流表就不需要另外做电源。

电位器一定要买线绕的，那样就不会感觉调电压变化太快。

电位器可以选用5K-40KZ 之间的任意阻值。

电源的输出端要接个3W500的放电电阻，可以及时的放掉输出电容剩余的电。

，最后我买到了温度长开控制器是50度的，风扇可以间歇的工作了，老化试验电流5A多25分钟风扇才开始工作。

DIY ATX电源改调压0-30V调流0-7A首先提出的是，数字电压电流表要单独电源，（一个表一个电源，必须的）否则会共地烧表。

关于改造清单！选购的原件基本都是方便采购搜集的，或者都是拆机件就可以了！！！！《有人一直在问关于占空比的问题，我这里解释一下变压器改造问题1、当5V和12V绕组是独立的，你可以连接两个绕组。

这样电压达到35V绝对没有问题。

2、但是大部分电源不是单独绕组，5V是12V 一部分。

为简单起见，直接剪断公共地线，用原来12V绕组的两端，做全波整流3、这样可以将12电源由半桥改全桥整流、就是功耗比较大。

这个方案可行……这样不改绕变压器。

仅剪断12V接地。

全波整流达到自己想要的电压，理论上稳定值40V 5A 没有问题。

前提是全波整流桥堆要有散热措施。

》想要稳定必须重绕变压器，用0.2的4股漆包线并绕16匝即可。

具体参数：电压可调：0~30V电流: 0-7A短路电流：6.79A LM339控制过流，防止调流电位器损坏。

过压保护：意外输出32V，关闭电源温度控制：大于45℃自动启动风扇精确数显：数字电压、电流表以下是电路简图，这只是参考原理图，实际改造过程中，需要添加一些电容什么的。

参见下面经典的电路电源通用IC代换表:TL494/KA7500B/BD494/BDL494/S494PA/IR3M02/MB3670/MB3759/MST894C/TL594/ULN8186/DBL494/ULS8194R/IR9494/UPC494/UA494/TL494CN调压电路原理图，可以参照改造这个图只能调压0-15V 想要调压0-24V 换24K 和12K电阻即可，下面有计算公式。

电流表采样电阻和电流表接法以下是网上经典的电路图，仅供与参考下面说说我怎么做的，先要知道原理，看这里每个字看完ATX电源TL494原理：参考电路图下载:首先我是做了电压可调0-15V，几乎不改变原有电路再次换耐压高电容，做0-24V 0-30V最后拆除所有不用原件，做0-7A调流1、找到TL494 1脚和2脚电路，去除所有的原有电路，上面的电容不要拆。

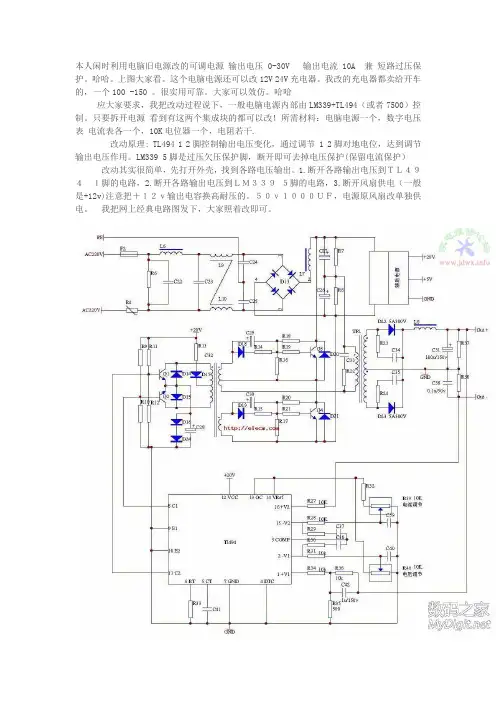

本人闲时利用电脑旧电源改的可调电源输出电压 0-30V 输出电流 10A 兼短路过压保护。

哈哈。

上图大家看。

这个电脑电源还可以改12V 24V充电器。

我改的充电器都卖给开车的，一个100 -150 。

很实用可靠。

大家可以效仿。

哈哈
应大家要求，我把改动过程说下，一般电脑电源内部由LM339+TL494（或者7500）控制。

只要拆开电源看到有这两个集成块的都可以改！所需材料：电脑电源一个，数字电压表电流表各一个，10K电位器一个，电阻若干.
改动原理: TL494 1 2脚控制输出电压变化，通过调节 1 2脚对地电位，达到调节输出电压作用。

LM339 5脚是过压欠压保护脚，断开即可去掉电压保护(保留电流保护）改动其实很简单，先打开外壳，找到各路电压输出。

1.断开各路输出电压到ＴＬ４９４１脚的电路，2.断开各路输出电压到ＬＭ３３９５脚的电路，3.断开风扇供电（一般是+12v)注意把＋１２ｖ输出电容换高耐压的。

５０ｖ１０００ＵＦ，电源原风扇改单独供电。

我把网上经典电路图发下，大家照着改即可。

老工人进来，你要的电脑电源改可调电源原理图家里有个旧ATX电源，一直想改为可调电源，找了很久终于找到了相关的一些资料，但自己现在又没时间玩了，要学习，拿来给有空之人玩玩。

下边是我找到的原文原图：PC 电脑的ATX 标准电源技术成熟可靠，电路简单，廉价经济，功率适中200-300W。

将其改造成0-110 伏的通用直流可调电源，并且0-2A 可调限流。

非常适合家电修理、电子爱好者、学校实验室等使用。

其它杂志上见过废电源改制文章，都是固定恒压输出。

本文改动较大，包括主输出变压器，电流电压反馈环节，电压电流给定环节，及输出整流电路，去掉电源开关机电路等。

适合于有较高水平的爱好者。

如从新制作电路板批量生产也容易。

本人改制两台，一台用于某工厂230W110V 直流他励电机测试，另一台用于模拟直流埋弧电焊机输出电压，调试焊接控制电路。

因为带有完善的恒流特性，使用安全可靠，两年来使用效果非常好。

现奉献给大家，仅供参考。

一、 ATX 电源结构现在PC 电脑电源结构大部分相同，可以说是经典设计。

它是推挽式脉宽调制PWM 开关电源，核心的PWM 控制器是TL494 芯片，资料网上有地是，读者可以搜之。

辅助5V 电源多采用单管自激电源，LM339 电压比较器构成PG 信号和其它检测保护电路，基本原理不是本文重点，读者可以参考相关书籍。

二、改制说明改制后的电路如图（1）。

为了尽量减少投入，大部分采用原部件。

依据电路图把LM339 周边器件焊掉，开关机器件去掉，主变压器，各路整流二极管，滤波电容，滤波电感全部焊掉。

然后清理线路板。

注意保护好主变压器和滤波电感以便改制。

按下面说明选择器件，利用原来焊孔和线路计划安放新器件，因为器件较少很容易放下，无法走通时可通过切断，焊连线跳线措施如图完成线路。

输出部分主要是变压器TF2，因为输出电压较高，需要改绕二次线圈。

方法是：将变压器磁芯加热70 多度（温度不能太高），拆开磁芯，然后拆掉外层的一次绕组，记清这一绕组的匝数，注意保存绝缘材料和原铜线一会再用。

SG6105 ATX电脑电源箱改可调稳压电源【猪蹄煮不烂】可以说是ATX电源改可调电源之父还有一名叫文笔钻山"data-card-url="pw_ajax.php?action=smallcard&type=show card&uid=" target="_blank" onclick="returncheckUrl(this)" id="url_1">文笔钻山的都发表过关于SG6105ATX改可调电源的帖子疯狂折腾——ATX电源改造之SG6105芯片【【有点成功了！！！】】这帖子说电压调到13.95V就调不上了（我想应该是过压保护了）[猪蹄煮不烂出品]ATX改造0-30V 0-7A可调电源第四季[SG6105芯片]猪蹄师傅太忙了没有做个实物出来在这里我就替他们补充一下【【【2脚3脚6脚7脚分别负责着3.3V 5V -12(-5V) 12V电压检测。

16 脚17脚18脚分别控制pwm输出电压采样RC 补偿下面具体说改造理论步骤：1、2 、3、6、7 分别检测各路电压情况，这个还没找到断开或者屏蔽的方法，屏蔽或者欺骗芯片检测，整个电源将不再检测过压、欠压保护（过流依然还在）】】】】这是【猪蹄煮不烂】所说的····没错2脚（+3.3v）3脚（+5v）7脚（+12v）断掉以后变成0V就不再电压检测了···因为断掉以后不管怎么调压都不会超过规定电压了但是6脚是-12v（-5v）过压检测断掉就是0V了0V比-5V -12V 电压高啊···（所以断掉这个脚后电源就过压保护了就没电压输出了）所以只要我们做个负的电压给6脚就OK了=731)window.open('/DownloadImg/2014/ 04/2009/40914876_7');" border="0"src="/DownloadImg/2014/04/2009/4 0914876_7"onload="if(is_ie6&&this.offsetWidth>731)this.width= 731;">如图：两个箭头都是表示电压在升高-12V是到6脚的所以要做一个负压欺骗6脚我画的电路=731)window.open('/DownloadImg/2014/ 04/2009/40914876_8');" border="0"src="/DownloadImg/2014/04/2009/4 0914876_8"onload="if(is_ie6&&this.offsetWidth>731)this.width= 731;"> 欺骗成功后什么都好解决了···改调压（如上图绿色部分）打叉的就是把原电路断开下面是我改装时的图片·····=731)window.open('/DownloadImg/2014/ 04/2009/40914876_9');" border="0"src="/DownloadImg/2014/04/2009/4 0914876_9"onload="if(is_ie6&&this.offsetWidth>731)this.width= 731;">=731)window.open('/DownloadImg/2014/ 04/2009/40914876_10');" border="0"src="/DownloadImg/2014/04/2009/4 0914876_10"onload="if(is_ie6&&this.offsetWidth>731)this.width= 731;"> 我做到的是3V------24V 可调电流可调我没做···（大家可以参考【猪蹄煮不烂】的帖子）其实不做调流也没事调流只是设计一个电流保护点并不是调通过用电器的电流通过用电器的电流是调不了的···如：用电器的功率是100W 额定电压是10V 那么通过用电器的电流就是10A这个电流是调不了的···因为ATX都有过流保护（短路保护）就看那厂家是设计在多少A保护了··要是你觉得你的ATX电流不够大你可以变SG6105的4脚的那个电阻比例就是激励隔离变压器的出来的28V电压经过那个电阻进4脚其实在4脚做调流也是可以的···（我觉得调流没什么必要我没做要是朋友们想做就在隔离变压器的出来的28V接个电阻经过调流电位器电位器另一脚接4脚另外一个对地）我在网上找到一个SG6105的电路图我标好了调压的改法需要调流的我没标上···要是需要的可以找我要=731)window.open('/DownloadImg/2014/ 04/2009/40914876_11');" border="0"src="/DownloadImg/2014/04/2009/4 0914876_11"onload="if(is_ie6&&this.offsetWidth>731)this.width= 731;"> 图片很大··可以这样看不清楚我另外把图打包上传了ATX.rar (148 K) 下载次数:48。

ATX 电脑电源改可调电源0——44V 无级可调，电流IC 是7欧姆电阻入地（不0.47左右的线6脚的电阻和电容不要变动。

使12V 的整流桥，用两个又一篇：ATX 电脑电源的“充分利用”PC 电脑的ATX 标准电源技术成熟可靠，电路简单，廉价经济，功率适中200-300W。

将其改造成0-110 伏的通用直流可调电源，并且0-2A 可调限流。

非常适合家电修理、电子爱好者、学校实验室等使用。

其它杂志上见过废电源改制文章，都是固定恒压输出。

本文改动较大，包括主输出变压器，电流电压反馈环节，电压电流给定环节，及输出整流电路，去掉电源开关机电路等。

适合于有较高水平的爱好者。

如从新制作电路板批量生产也容易。

本人改制两台，一台用于某工厂230W110V 直流他励电机测试，另一台用于模拟直流埋弧电焊机输出电压，调试焊接控制电路。

因为带有完善的恒流特性，使用安全可*，两年来使用效果非常好。

现奉献给大家，仅供参考。

一、 ATX 电源结构：现在PC 电脑电源结构大部分相同，可以说是经典设计。

它是推挽式脉宽调制PWM 开关电源，核心的PWM 控制器是TL494 芯片，资料网上有地是，读者可以搜之。

辅助5V 电源多采用单管自激电源，LM339 电压比较器构成PG 信号和其它检测保护电路，基本原理不是本文重点，读者可以参考相关书籍。

二、改制说明：改制后的电路如图（1）。

为了尽量减少投入，大部分采用原部件。

依据电路图把LM339 周边器件焊掉，开关机器件去掉，主变压器，各路整流二极管，滤波电容，滤波电感全部焊掉。

然后清理线路板。

注意，保护好主变压器和滤波电感以便改制。

按下面说明选择器件，利用原来焊孔和线路计划安放新器件，因为器件较少很容易放下，无法走通时可通过切断，焊连线跳线措施如图完成线路。

输出部分主要是变压器TF2，因为输出电压较高，需要改绕二次线圈。

方法是：将变压器磁芯加热70 多度（温度不能太高），拆开磁芯，然后拆掉外层的一次绕组，记清这一绕组的匝数，注意保存绝缘材料和原铜线一会再用。

电脑ATX电源改0V-30V可调电源，电流7A（申精）前几天发帖atx电源改0V-30V可调电源，我有朋友说很乱，我整理了一下，这是以前的帖子/read.php?tid=331637现在开始整理：我的得到了猪蹄煮不烂朋友的大力支持，在他的帮助下一步一步的进行，原文参考：/read.php?tid=328518第一步：打开电源拆除电源的3.3V -5V +5v的部分，不知道怎么拆的就顺着后面往前拆，把欠压过压的电路全部拆除。

第二部：拆除TL494的1脚上的全部原件，TL494和7005的原理是一样的，然后拆除2脚的电阻，上面的电容不要拆，第三步：要在2脚做一个调压电路具体的怎么做我下面给大家分享。

调压原理借用的猪蹄煮不烂的“调整1脚和2脚的电阻都能达到调压目的只是1脚不能从0V 起调。

”2脚接7500 14脚取样基准电压（5V）这个电压是恒定的。

所以1脚能比较出电压是不是升高了，或者降低了”第四步：把12V的输出电容换成耐压50V的，不然会吓你一跳。

第五步：用一个24K的电阻接到TL494的一脚，另一角接电源的原12V的输出端作为R1 再找个4.7K的电阻接到TL494的1脚另一端接地，（我没有4.7K的电阻，我用了个5K的）作为R2。

TL494的2脚接一个2.2K的电阻接到电位器的中端，电位器的上端接tl494的13 14 15脚下端接地，我的这个电源，这样接好后，有个问题，电压不能从0v调起，又请教网友猪蹄煮不烂，在他的帮助下，减少电位器中端的2.2K电阻的阻值，顺利的把电压从0.1V到28.6V了。

我没有买到常闭温度控制器，所以我的风扇是长吹的，最后做了个表头的单独的供电电源，找了个电子射灯的电源，刚好上面有个12V的交流输出。

我就在上面加绕了双线并绕得到2个8V的电压，用全桥和7812 7805得到一路12V两路5v给风扇和表头供电，因为电压表，电流表是不能共地的，如果要想共地要买隔离的电压表和电流表，如果用指针的电压表和电流表就不需要另外做电源。

将AT电源改造为可调稳压电源先发个ATX的电路图，以便参考，我是用AT电源改的，电路差不多。

1：先拆除5V等输出端的整流二极管（保留12V的整流二极管），更换12V处的滤波电容，参考上图拆除图中以下元件D（这个是供494电源的，很好找的，负极接12V输出端的，正极连到494的12脚），R25，R26，R20，R21（494第1脚的元件）R19，R24（494第2脚的元件，并且切断与393的连接），简单的方法是直接切断494第1，2脚与线路板的连接。

2：切断494第15，16脚与线路板的连接，一般AT电源上这2脚是不用的，我们要用他来控制输出电流3：拆掉LM393的1，2，3脚元件下面就要改电压和电流取样了，一般大家都在494的2个比较器的一端设一个固定的基准电压，然后取样输出电压(取样电压通过电位器调节比例)和固定的基准电压进行比较,达到输出电压可以调节的目的,这样的话,使的电压的调整下限受到基准电压的限制,而我现在是调节基准电压,输出端的电压取样用固定比列,这样一来,基准电压可以从0V起调,取样电压和基准电压比较后的结果大家应该可以想到,实际的结果是输出端电压可以到20V的电压表显示0V,呵呵。

利用了1个0-20V和1个0-20A的表作显示，表的接法如下图取用一个电位器（我用的5K），1端接地，另一端接494的14脚，中心脚接到494的2脚，在原12V输出处接一个15K电阻到494的1脚，另在494的1脚接一个5K电阻到电流表的正端，在494的2脚和3脚接一个1000P左右的电容，这样电压控制部分就改好了，应该很容易吧，上面两个电阻的数值是输出上限20V，下限可以接近0V；电流取样部分比电压部分稍多点，因为20A的电流表满量程199mV，1A时10mV，0.1A时只有1mV，呵呵，这个电压太小了，如果直接送到494去，那么电流控制精度就很差了，1mV电压估计494不会动作，所以我拆掉了LM393的1、2、3脚元件，用它来构成一个大约40倍的放大器，这样在10A 电流时输出4V，0.1A时有40mV，将此电压送到494的16脚，同15脚给定的约0-4V基准电压比较；辅助电源：AT电源没有辅助电源，用了一个几块钱的电子变压器，就是点12V射灯的DD，绕了3个绕组，整流后经过一个7812,2个7805稳压，(一个12V和两个5V，3组独立)两个5V给表供电，12V给494供电，接到494的12脚，即原来拆掉的D的+端。

精心整理看了很多关于ATX改可调电源的资料失败也有我在试验中弄废了3个电源1300713009烧了大概有10几个记不清了烧毁的原因都是自激改电源的朋友要注意！！！有付出就有回报失败是成功之母我付出了我成功了
电源参数如下：
电源电压0-48v可调电压最高0-54V
电源电流0-5A可调电流可以设置更高但是开关管发热严重目前我手上没13009了现在使用的13007电流限制较小
电源内有电源自激保护路防止自激烧管
资料已上传附件下载：附件内容长城开板pcb原图，CAD文件面板图打印比例1:1，电路图，国外PCB原图
切割
热转印普通A4
加热10分钟后效果
正面
正面
腐板中
正面
准备涂紫光绿油
涂绿油
清理焊点
打孔
变压器改了最高电压54V
改好后
调试输出54V可以点亮普通220V灯泡
内部
背面
内部
前面板
全貌
面板图
下面简说一下我第一个ATX可调电源2008年做的基本没变动内部简单说就加了个调压板12V输入输出0-10V加原电源的固定输出12V5V3.3VUSB输出露个脸呵
全貌
侧面
内部。

前几天发帖atx 电源改 0V-30V 可调电源，我有朋友说很乱，我整理了一下，这是以前的帖子现在开始整理：我的得到了猪蹄煮不烂朋友的大力支持，在他的帮助下一步一步的进行，原文参考：第一步：打开电源拆除电源的-5V +5v的部分，不知道怎么拆的就顺着后面往前拆，把欠压过压的电路全部拆除。

第二部：拆除 TL494 的 1 脚上的全部原件，TL494 和 7005 的原理是一样的，然后拆除 2 脚的电阻，上面的电容不要拆，第三步：要在 2 脚做一个调压电路具体的怎么做我下面给大家分享。

调压原理借用的猪蹄煮不烂的“调整 1 脚和 2 脚的电阻都能达到调压目的只是 1 脚不能从 0V 起调。

”2脚接 7500 14 脚取样基准电压（ 5V）这个电压是恒定的。

所以 1 脚能比较出电压是不是升高了，或者降低了”第四步：把 12V 的输出电容换成耐压 50V 的，不然会吓你一跳。

第五步：用一个 24K 的电阻接到 TL494 的一脚，另一角接电源的原12V 的输出端作为R1 再找个的电阻接到 TL494 的 1 脚另一端接地，（我没有的电阻，我用了个 5K 的）作为 R2。

TL494的 2 脚接一个的电阻接到电位器的中端，电位器的上端接tl494的 13 14 15脚下端接地，我的这个电源，这样接好后，有个问题，电压不能从0v 调起，又请教网友猪蹄煮不烂，在他的帮助下，减少电位器中端的电阻的阻值，顺利的把电压从到了。

我没有买到常闭温度控制器，所以我的风扇是长吹的，最后做了个表头的单独的供电电源，找了个电子射灯的电源，刚好上面有个 12V 的交流输出。

我就在上面加绕了双线并绕得到 2 个 8V 的电压，用全桥和7812 7805 得到一路 12V 两路 5v 给风扇和表头供电，因为电压表，电流表是不能共地的，如果要想共地要买隔离的电压表和电流表，如果用指针的电压表和电流表就不需要另外做电源。

电位器一定要买线绕的，那样就不会感觉调电压变化太快。

（长城300W）ATX改可调电源长城300W这一个型号（需要你的电源要和照片上的完全一样）。

注：此标注图来自于“ATX电源维修改造超级群62668881”首先你得确认你的电源可以正常使用，然后再进行之后的改造。

请根据附件的三张照片，进行对比，标出需要拆除的元件。

（上传的照片因经过压缩，所以不是很清楚，需要清楚的可以去下载附件的WORD版本）下面这几张图片是已经拆除元件后的PCB照片，可作为参考（由于我摄像能力有限，不排除有看不清的地方，所以拆解时以附件的电路图为准）请反复确认与-5，-12，3.3V，5V输出相连的元件已全部拆除。

（大电感下部的二极管也要拆除）拆除与TL494脚1相连的所有元件。

检查R53，C42，确定数值是否为47K与103（0.01UF）参考调压示意图，临时加装R1,R2（R1=R2*2，例如36K和18K）连接POWER ON和GND，然后通电，测量输出电压是否为15V 左右。

确认电压无误后，可以进入下一步改造。

电压可调部分：拆除TL494脚2与脚13之间的R60。

根据右图的调压电路进行修改。

数值根据专用计算工具得出，可调电位器阻值在5K-100K均可使用。

在电位器的中点与地直接并联一个104电容。

更换高耐压的输出滤波电容，并联电容泄放电阻（500-1K级别，注意功耗），根据需要加装滤波电感和并联稳压二极管。

在输出正极串一个稳压二极管到LM339的5脚，可以起到最高电压保护的作用。

完成后即可正常使用调压功能。

电流可调部分：电流可调需要在调压功能正常的基础上，进一步的修改。

拆除与TL494脚16相连的R58，R59切断TL494脚15与脚14相连的铜箔（将脚15独立出来）。

然后依照右图加装电容和电阻可根据下图进行改造，其中R1和RW可调电位器数值可由专用计算工具得出。

R1可以接在电位器上使之成为整体便于接线（这样的话调压和调流电位器分别连接到地和14脚的连接线就可以共用了。

）电位器的中点与地直接并联一个104电容。

闲置ATX电源变身可调稳压稳流电源之实践双输出电压0-10v和0-24v，电流0-5A。

因手里无不干胶贴纸，面板暂无标识，以后再搞。

一、ATX电源的选择网上成功例子都是基于TL494 或 KA7500 PWM管理芯片的电源，所以我也不例外，前人栽树后人乘凉嘛。

至于其余的元件，只要不是太缩水就好，具体观察主开关管，主变压器，快恢复整流管等等。

这是我的电源，10几年前的，ATX1.0的，自激启动，所以无辅助电源，算是古董级别看铭牌应该是250w的【made in taiwan】， 5v 23A、 12v 9A 关键参数无辅助电源，所以只有两个变压器高压部分，无PFC，只有一级EMI滤波【倒是方便了改造】，电解电容为330μF主开关管，一对SEC13007，最大电流8A，还算厚道吧主变压器是33mm磁芯，也算是够用了整流管，5v输出的是40v 30A的，12v输出是200v 10A的，另一个是mos管负责3.3v输出，改造中取消，之所以介绍这些参数，是对电源的潜力做到心中有数。

下面元件重点，494芯片这个比较器LM393是辅助芯片负责产生pwr-ok信号及一些保护电路二、我的改造步骤及方法事在人为，改造是否成功取决于你的大脑，这里只介绍方法【如果时间允许，也许以后会写理论篇】。

方法很关键，另外要有200%的耐心和决心。

为了便于研究电路，我对电路板焊锡侧进行了拍照，并对照实物标出元件参数根据实物PCB图片绘制电路图。

不是电子专业，所以不会用专业电路制图软件，绘图过程参考了一些网上经典电路图的，这样才能事半功倍有了电路图就好办多了，找到需要改动的地方，在图纸上做标记。

然后拆的拆，改的改。

事实上，大部分是拆，看我拆了这一堆的元件。

拆的原则是：如果有辅助电源的话【现在的都有】，高压部分及辅助电源不必动。

与改造无关或影响改造的电路尽量拆掉。

必须拆掉的部分是：+3.3v、-12v、-5v各路输出，所有过压、欠压保护电路。
