[电源]ATX电脑电源改可调电源教程

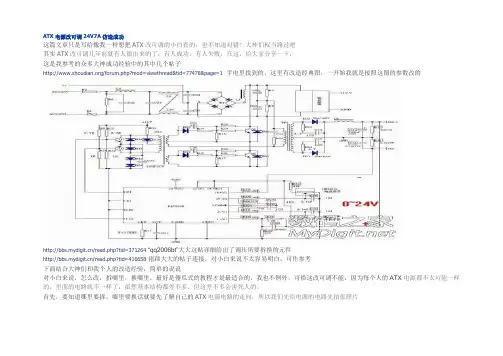

ATX电源改可调24V7A仿造成功这篇文章只是写给像我一样想把ATX改可调的小白看的，也不知道对错！大神们权当路过吧其实ATX改可调几年前就有人做出来的了，有人成功，有人失败，在这，给大家分享一下，这是我参考的众多大神成功经验中的其中几个帖子/forum.php?mod=viewthread&tid=77478&page=1手电里找到的，这里有改造经典图，一开始我就是按照这图的参数改的/read.php?tid=371264“qq2006bt”大大这贴详细给出了调压所要拆换的元件/read.php?tid=416658猪蹄大大的帖子连接，对小白来说不太容易明白，可作参考下面结合大神们和我个人的改造经验，简单的说说对小白来说，怎么改，拆哪里，换哪里，最好是傻瓜式的教程才是最适合的，我也不例外，可惜这改可调不能，因为每个人的ATX电源都不太可能一样的，里面的电路就不一样了，虽然基本结构都差不多，但这差不多会害死人的。

首先，要知道哪里要拆，哪里要换话就要先了解自己的ATX电源电路的走向，所以我们先给电源的电路先拍张照片对小白来说要看懂哪根线怎么走很难，所以对图片做下处理，用电脑自带的画图软件或ACDSee将图片左右反转，这样就可以对着正面的电子元件来画走线了（我自己处理了一下，方便看，图中个别地方可能标错了，大家凑合看）走线图画好后，对着网上的几张ATX原理图（网上有，这里不提供了）还有大神们的改造经验，自己心里应该有个底了吧好，关于改造的原理什么的，我就不重复了，我也小白不懂，下面就说说怎么改，其实上面的帖子里都有了调压篇：摘至qq2006bt大大的（为简单方便改造，我只保留原12V输出，红字部分为我自己添加说明）1、把ATX电源原有的-5V，-12V，3.3V，5V输出拆除因为改装要大幅度改变电压，不拆除会影响到后面的改装输出。

拆除时必须把变压器出来的整流二极管（靠近输出端的贴着散热片的像三极管那样有三个脚的）也拆了（+5V和-5V，+12V和-12v是同一个绕组输出，一般-5v,-12v使用分立元件整流，+5V和+12V使用整流模块。

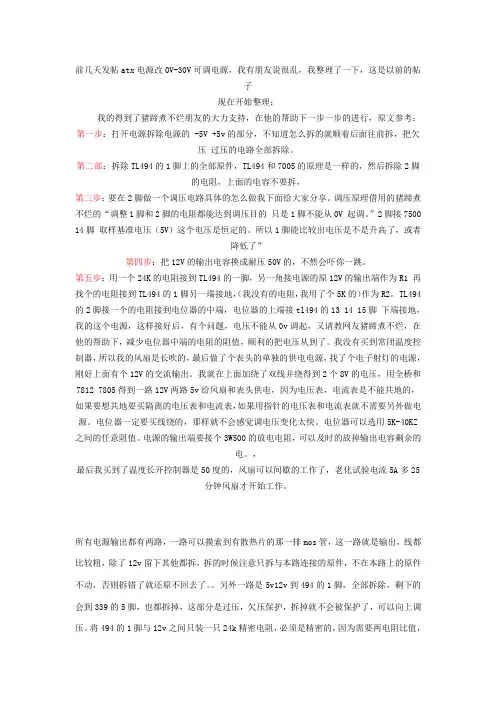

前几天发帖atx电源改0V-30V可调电源，我有朋友说很乱，我整理了一下，这是以前的帖子现在开始整理：我的得到了猪蹄煮不烂朋友的大力支持，在他的帮助下一步一步的进行，原文参考：第一步：打开电源拆除电源的 -5V +5v的部分，不知道怎么拆的就顺着后面往前拆，把欠压过压的电路全部拆除。

第二部：拆除TL494的1脚上的全部原件，TL494和7005的原理是一样的，然后拆除2脚的电阻，上面的电容不要拆，第三步：要在2脚做一个调压电路具体的怎么做我下面给大家分享。

调压原理借用的猪蹄煮不烂的“调整1脚和2脚的电阻都能达到调压目的只是1脚不能从0V 起调。

”2脚接7500 14脚取样基准电压（5V）这个电压是恒定的。

所以1脚能比较出电压是不是升高了，或者降低了”第四步：把12V的输出电容换成耐压50V的，不然会吓你一跳。

第五步：用一个24K的电阻接到TL494的一脚，另一角接电源的原12V的输出端作为R1 再找个的电阻接到TL494的1脚另一端接地，（我没有的电阻，我用了个5K的）作为R2。

TL494的2脚接一个的电阻接到电位器的中端，电位器的上端接tl494的13 14 15脚下端接地，我的这个电源，这样接好后，有个问题，电压不能从0v调起，又请教网友猪蹄煮不烂，在他的帮助下，减少电位器中端的电阻的阻值，顺利的把电压从到了。

我没有买到常闭温度控制器，所以我的风扇是长吹的，最后做了个表头的单独的供电电源，找了个电子射灯的电源，刚好上面有个12V的交流输出。

我就在上面加绕了双线并绕得到2个8V的电压，用全桥和7812 7805得到一路12V两路5v给风扇和表头供电，因为电压表，电流表是不能共地的，如果要想共地要买隔离的电压表和电流表，如果用指针的电压表和电流表就不需要另外做电源。

电位器一定要买线绕的，那样就不会感觉调电压变化太快。

电位器可以选用5K-40KZ 之间的任意阻值。

电源的输出端要接个3W500的放电电阻，可以及时的放掉输出电容剩余的电。

看了很多关于ATX改可调电源的资料失败也有我在试验中弄废了3个电源 13007 13009烧了大概有10几个记不清了烧毁的原因都是自激改电源的朋友要注意！！！有付出就有回报失败是成功之母我付出了我成功了电源参数如下：电源电压0-48v可调电压最高0-54V电源电流0-5 A 可调电流可以设置更高但是开关管发热严重目前我手上没13009了现在使用的13007电流限制较小电源内有电源自激保护路防止自激烧管资料已上传附件下载：附件内容长城开板pcb原图， CAD文件面板图打印比例1:1 ，电路图，国外PCB原图本电源开板是按照长城ATX电源开的【型号：ATX-300P4-PFC(标准版）】强电部分电路布局和原来电源基本相同加了个热敏电阻NTC5D-15有什么不明白的地位可以找我聊注意事项：风扇电源和电流表电源必须独立供电电压表最好也独立供电，不过大多数表不需要独立供电，电压表可用ATX辅助电源供电5V供电，辅助电源15V给7500（494）供电不要接其他东西根据自己需要定先看下我做好的电源效果第一步电路图网上找的第二步画PCB第三步制PCB板切割PCB热转印pcb板大家都知道不细说了看图吧普通A4做的PCB图电熨斗加热加热10分钟后效果凉了之后放到水里浸泡用手指头或者牙刷轻轻蹭纸,会发现纸一层层往下掉正面背面最后效果正面腐板中腐板清洗后正面准备涂紫光绿油涂绿油没紫光灯光太阳下暴晒一天清理焊点打孔转移强电部分原件(ATX长城300电源）变压器改了最高电压54V 改好后原件转移安装完毕调试输出54V可以点亮普通220V灯泡面板内部组装内部背面内部组装完成前面板全貌面板图下面简说一下我第一个ATX可调电源2008年做的基本没变动内部简单说就加了个调压板12V输入输出0-10V 加原电源的固定输出12V 5V 3.3V USB输出露个脸呵全貌侧面内部。

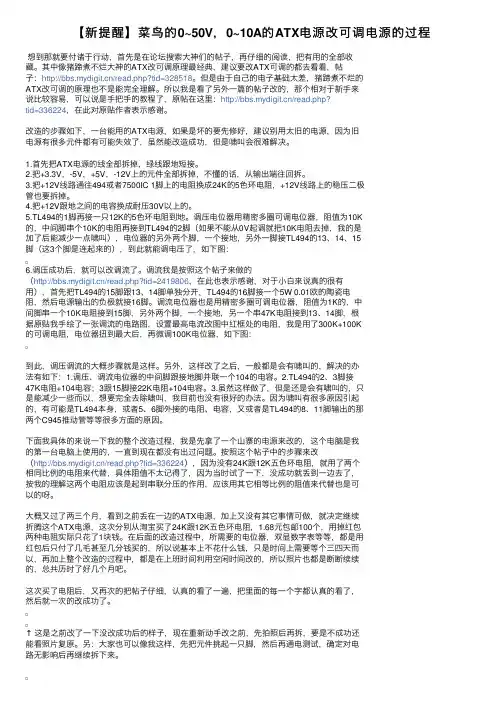

【新提醒】菜鸟的0~50V，0~10A的ATX电源改可调电源的过程想到那就要付诸于⾏动，⾸先是在论坛搜索⼤神们的帖⼦，再仔细的阅读，把有⽤的全部收藏。

其中像猪蹄煮不烂⼤神的ATX改可调原理最经典，建议要改ATX可调的都去看看，帖⼦：/read.php?tid=328518。

但是由于⾃⼰的电⼦基础太差，猪蹄煮不烂的ATX改可调的原理也不是能完全理解。

所以我是看了另外⼀篇的帖⼦改的，那个相对于新⼿来说⽐较容易，可以说是⼿把⼿的教程了，原帖在这⾥：/read.php?tid=336224，在此对原贴作者表⽰感谢。

改造的步骤如下，⼀台能⽤的ATX电源，如果是坏的要先修好，建议别⽤太旧的电源，因为旧电源有很多元件都有可能失效了，虽然能改造成功，但是啸叫会很难解决。

1.⾸先把ATX电源的线全部拆掉，绿线跟地短接。

2.把+3.3V，-5V，+5V，-12V上的元件全部拆掉，不懂的话，从输出端往回拆。

3.把+12V线路通往494或者7500IC 1脚上的电阻换成24K的5⾊环电阻，+12V线路上的稳压⼆极管也要拆掉。

4.把+12V跟地之间的电容换成耐压30V以上的。

5.TL494的1脚再接⼀只12K的5⾊环电阻到地。

调压电位器⽤精密多圈可调电位器，阻值为10K的，中间脚串个10K的电阻再接到TL494的2脚（如果不能从0V起调就把10K电阻去掉，我的是加了后能减少⼀点啸叫），电位器的另外两个脚，⼀个接地，另外⼀脚接TL494的13、14、15脚（这3个脚是连起来的），到此就能调电压了，如下图：6.调压成功后，就可以改调流了。

调流我是按照这个帖⼦来做的（/read.php?tid=2419806，在此也表⽰感谢，对于⼩⽩来说真的很有⽤），⾸先把TL494的15脚跟13、14脚单独分开，TL494的16脚接⼀个5W 0.01欧的陶瓷电阻，然后电源输出的负极就接16脚。

调流电位器也是⽤精密多圈可调电位器，阻值为1K的，中间脚串⼀个10K电阻接到15脚，另外两个脚，⼀个接地，另⼀个串47K电阻接到13、14脚，根据原贴我⼿绘了⼀张调流的电路图，设置最⾼电流改图中红框处的电阻，我是⽤了300K+100K的可调电阻，电位器扭到最⼤后，再微调100K电位器，如下图：到此，调压调流的⼤概步骤就是这样。

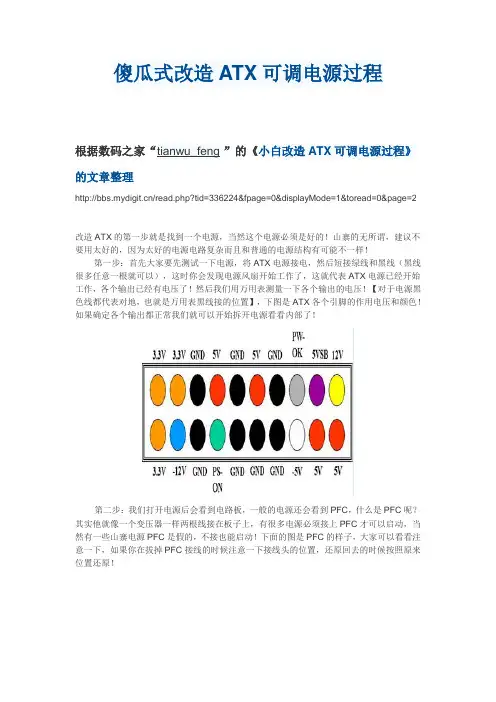

傻瓜式改造ATX可调电源过程”的《小白改造ATX可调电源过程》的文章整理/read.php?tid=336224&fpage=0&displayMode=1&toread=0&page=2改造ATX的第一步就是找到一个电源，当然这个电源必须是好的！山寨的无所谓，建议不要用太好的，因为太好的电源电路复杂而且和普通的电源结构有可能不一样！第一步：首先大家要先测试一下电源，将ATX电源接电，然后短接绿线和黑线（黑线很多任意一根就可以），这时你会发现电源风扇开始工作了，这就代表ATX电源已经开始工作，各个输出已经有电压了！然后我们用万用表测量一下各个输出的电压！【对于电源黑色线都代表对地，也就是万用表黑线接的位置】，下图是ATX各个引脚的作用电压和颜色！如果确定各个输出都正常我们就可以开始拆开电源看看内部了！第二步：我们打开电源后会看到电路板，一般的电源还会看到PFC，什么是PFC呢？其实他就像一个变压器一样两根线接在板子上，有很多电源必须接上PFC才可以启动，当然有一些山寨电源PFC是假的，不接也能启动！下面的图是PFC的样子，大家可以看看注意一下，如果你在拔掉PFC接线的时候注意一下接线头的位置，还原回去的时候按照原来位置还原！接下来我们看一下主板上的芯片，一般主板有俩个芯片，一个是TL494(或者是7500 B，这两个是一样的)，另外一个是LM339，如果你发现板子上有这两个芯片哪么恭喜你，你可以继续改造了，如果你没有这两个或者没有其中的一个，哪么抱歉你还是还原你的电源吧！因为我就改造过这种ATX，如果你没有LM339其实也可以改造，至少能改成0-15v的！下面图片是这两个芯片，我的是7500B!接下来我们要做的就是将板子拿出来，准备拆线（每样颜色的线留出来一根，这样方便找各个电压区域，都拆也行前提你要能自己找到各个电压区域），这里需要注意板子上的高压区，高压区的电压可是300v的或者更高，千万注意安全！另外不要以为断电就能乱摸板子，高压区断电10秒钟内电容还有余电，这时也能电人的，我就被电过！下图是板子拿出来的全貌，一般有俩个超级大个的电容那部分为高压区，中间间隔散热片！记住背面也别乱摸！！！第三步：这里要进行的可能对小白们有点难度了，对于懂点路的高手其实不算什么，但是对于我们这种小白难啊！我就说一下我学习的过程，这其中有很多不明白的，我只能一点点说了！千万注意的是不要乱拆件，因为我们都是小白，拆除了不一定能还原回去，能看懂电路图的推荐去看猪蹄大大的贴子，看不懂的就跟着我做吧！首先小白首先要知道看懂电路板的走线，走线是看正面和背面的！然后手边准备一张纸和一支笔，我们边看走线边画出来！当然万用表调整到电阻档位随时备用！因为有的时候我们看后面的线路不知道是不是一条线的，我们可以用电阻档测试一下！现在我们开始准备分析，首先我们要分析12V输出，也就是那根黄线，我们改好的A TX都是从黄线这里取输出的！我们首先从12v输出区域开始找，看到有焊点就翻过来看看是不是电阻，如果是就跟着走，然后每找到一个焊点就用笔画一下，不管是用符号还是文字，反正你把这个走向画下来就行！找到电阻然后继续跟着走，一般你跟来跟去就会跟到7500B的一脚，如果你发现从12v输出到7500B的1脚的线路中间不止一个电阻你也不用害怕，无论几个到最后你只要把他们替换成1个24k的精密电阻（5环的蓝色的）就行（实际上结果就是12v输出到7 500B的1脚只要一个24k的精密电阻就可以了）。

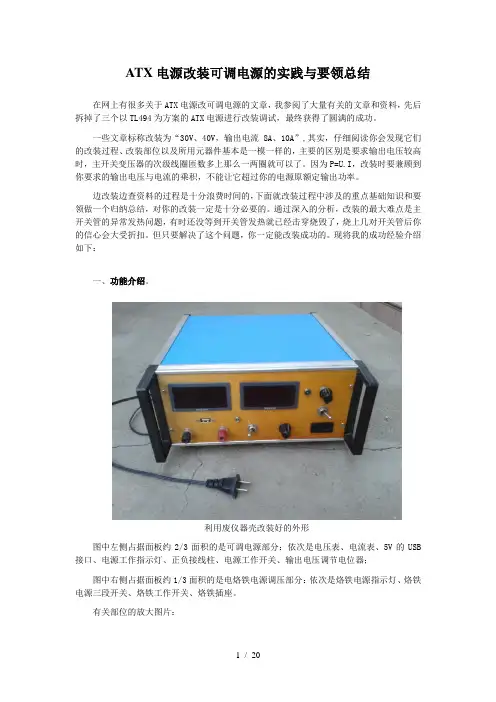

ATX电源改装可调电源的实践与要领总结在网上有很多关于ATX电源改可调电源的文章，我参阅了大量有关的文章和资料，先后拆掉了三个以TL494为方案的ATX电源进行改装调试，最终获得了圆满的成功。

一些文章标称改装为“30V、40V，输出电流8A、10A”,其实，仔细阅读你会发现它们的改装过程、改装部位以及所用元器件基本是一模一样的，主要的区别是要求输出电压较高时，主开关变压器的次级线圈匝数多上那么一两圈就可以了。

因为P=U.I，改装时要兼顾到你要求的输出电压与电流的乘积，不能让它超过你的电源原额定输出功率。

边改装边查资料的过程是十分浪费时间的，下面就改装过程中涉及的重点基础知识和要领做一个归纳总结，对你的改装一定是十分必要的。

通过深入的分析，改装的最大难点是主开关管的异常发热问题，有时还没等到开关管发热就已经击穿烧毁了，烧上几对开关管后你的信心会大受折扣。

但只要解决了这个问题，你一定能改装成功的。

现将我的成功经验介绍如下：一、功能介绍。

利用废仪器壳改装好的外形图中左侧占据面板约2/3面积的是可调电源部分：依次是电压表、电流表、5V的USB 接口、电源工作指示灯、正负接线柱、电源工作开关、输出电压调节电位器；图中右侧占据面板约1/3面积的是电烙铁电源调压部分：依次是烙铁电源指示灯、烙铁电源三段开关、烙铁工作开关、烙铁插座。

有关部位的放大图片：二、有关制作。

（一）、首先介绍简单电烙铁调压部分。

进行电子制作，经常需要电烙铁长时间通电，因为大功率的干烧而烧死烙铁头。

我设计了以下简单可靠的电路，对30W的烙铁实现了在全功率、80%功率和半功率的三个不同状态，足以满足烙铁的不同工作状态要求：说明：W4和W5是一个双刀单掷开关，它是烙铁电源的总开关。

总开关闭合后，当仅闭合W1时，烙铁为全功率，用于正常焊接；当仅闭合W2时，烙铁为半功率，用于预热待机；当W2和W3同时闭合时，烙铁工作在约80%功率的状态，用于较小零件的焊接。

闲置的台式机电脑电源别扔了，可以拿来改0-30V可调电源家里闲置的电脑，放在角落里落满了灰尘，卖废品不值钱，丢掉却又可惜，不过没关系，喜欢动手的小伙伴们一定不会让它成为没用的垃圾，台式机的电源可以拆出来变废为宝，我们可以把它改造成0-30V的可调电源，今天我就教大家如何变废为宝。

首先我们把电源拆出来，打开外壳，观察一下电源的内部，首先要确认一下是否有LM339和7500（或者TL494）这两个芯片，因为这两个芯片是是否可以改可调电源的关键（老电脑采用这种芯片方案的较多）。

左边的是LM339，右边是7500芯片下面我列出改可调电源所需的材料：1、采用LM339+7500(TL494)芯片的台式机电源2、 10K可调电位器一个，最好是精密多圈电位器3、 50V1000UF电容一个4、双显数字表头1个5、 15K色环电阻1个,10K色环电阻1个6、 100K色环电阻1个7、 9v或者12v的充电器一个（给风扇供电）要准备的材料改装步骤1.首先把台式机电源的输出线全部拆掉，保留绿线，将绿线对地短接（绿线是电源开机线）2.把除了黄线+12v元件保留以外，把的+3.3V，-5V，+5V，-12V上的元件全部拆掉，从输出端往回拆，一直拆到散热片上的两个肖特基整流管，只保留+12v整流管。

3.把+12V原有的滤波电容换成耐压30V以上的。

4.断开TL494（7500）1脚和2脚的原有电路及采样电阻,只保留电容。

5.断开到LM339 5脚的电路(5脚是保护电路，改动调压电路会触发保护造成无电压输出，所以要断开)。

6. TL494的1脚接一只15K的色环电阻到地，同时接一个100K 色环电阻到可调电源的输出端。

7. 10K可调电位器的中间脚串联10K色环电阻（如果发现不能从0V起调可以改为1K）连接到TL494（7500）的2脚，电位器的另外两个脚，一个接地，另外一脚接TL494（7500）的13、14、15脚，这三脚是连在一起的（有5v基准电压）。

电脑ATX电源改0V-30V可调电源，附手工修改图第一步：打开电源拆除电源的 -5V +5v的部分，不知道怎么拆的就顺着后面往前拆，把欠压过压的电路全部拆除。

第二部：拆除TL494的1脚上的全部原件，TL494和7005的原理是一样的，然后拆除2脚的电阻，上面的电容不要拆，第三步：要在2脚做一个调压电路具体的怎么做我下面给大家分享。

调压原理借用的猪蹄煮不烂的“调整1脚和2脚的电阻都能达到调压目的只是1脚不能从0V 起调。

”2脚接7500 14脚取样基准电压（5V）这个电压是恒定的。

所以1脚能比较出电压是不是升高了，或者降低了”第四步：把12V的输出电容换成耐压50V的，不然会吓你一跳。

第五步：用一个24K的电阻接到TL494的一脚，另一角接电源的原12V的输出端作为R1 再找个的电阻接到TL494的1脚另一端接地，（我没有的电阻，我用了个5K的）作为R2。

TL494的2脚接一个的电阻接到电位器的中端，电位器的上端接tl494的13 14 15脚下端接地，我的这个电源，这样接好后，有个问题，电压不能从0v调起，又请教网友猪蹄煮不烂，在他的帮助下，减少电位器中端的电阻的阻值，顺利的把电压从到了。

我没有买到常闭温度控制器，所以我的风扇是长吹的，最后做了个表头的单独的供电电源，找了个电子射灯的电源，刚好上面有个12V的交流输出。

我就在上面加绕了双线并绕得到2个8V的电压，用全桥和7812 7805得到一路12V两路5v给风扇和表头供电，因为电压表，电流表是不能共地的，如果要想共地要买隔离的电压表和电流表，如果用指针的电压表和电流表就不需要另外做电源。

电位器一定要买线绕的，那样就不会感觉调电压变化太快。

电位器可以选用5K-40KZ 之间的任意阻值。

电源的输出端要接个3W500的放电电阻，可以及时的放掉输出电容剩余的电。

，最后我买到了温度长开控制器是50度的，风扇可以间歇的工作了，老化试验电流5A多25分钟风扇才开始工作。

DIY ATX电源改调压0-30V调流0-7A首先提出的是，数字电压电流表要单独电源，（一个表一个电源，必须的）否则会共地烧表。

关于改造清单！选购的原件基本都是方便采购搜集的，或者都是拆机件就可以了！！！！《有人一直在问关于占空比的问题，我这里解释一下变压器改造问题1、当5V和12V绕组是独立的，你可以连接两个绕组。

这样电压达到35V绝对没有问题。

2、但是大部分电源不是单独绕组，5V是12V 一部分。

为简单起见，直接剪断公共地线，用原来12V绕组的两端，做全波整流3、这样可以将12电源由半桥改全桥整流、就是功耗比较大。

这个方案可行……这样不改绕变压器。

仅剪断12V接地。

全波整流达到自己想要的电压，理论上稳定值40V 5A 没有问题。

前提是全波整流桥堆要有散热措施。

》想要稳定必须重绕变压器，用0.2的4股漆包线并绕16匝即可。

具体参数：电压可调：0~30V电流: 0-7A短路电流：6.79A LM339控制过流，防止调流电位器损坏。

过压保护：意外输出32V，关闭电源温度控制：大于45℃自动启动风扇精确数显：数字电压、电流表以下是电路简图，这只是参考原理图，实际改造过程中，需要添加一些电容什么的。

参见下面经典的电路电源通用IC代换表:TL494/KA7500B/BD494/BDL494/S494PA/IR3M02/MB3670/MB3759/MST894C/TL594/ULN8186/DBL494/ULS8194R/IR9494/UPC494/UA494/TL494CN调压电路原理图，可以参照改造这个图只能调压0-15V 想要调压0-24V 换24K 和12K电阻即可，下面有计算公式。

电流表采样电阻和电流表接法以下是网上经典的电路图，仅供与参考下面说说我怎么做的，先要知道原理，看这里每个字看完ATX电源TL494原理：参考电路图下载:首先我是做了电压可调0-15V，几乎不改变原有电路再次换耐压高电容，做0-24V 0-30V最后拆除所有不用原件，做0-7A调流1、找到TL494 1脚和2脚电路，去除所有的原有电路，上面的电容不要拆。

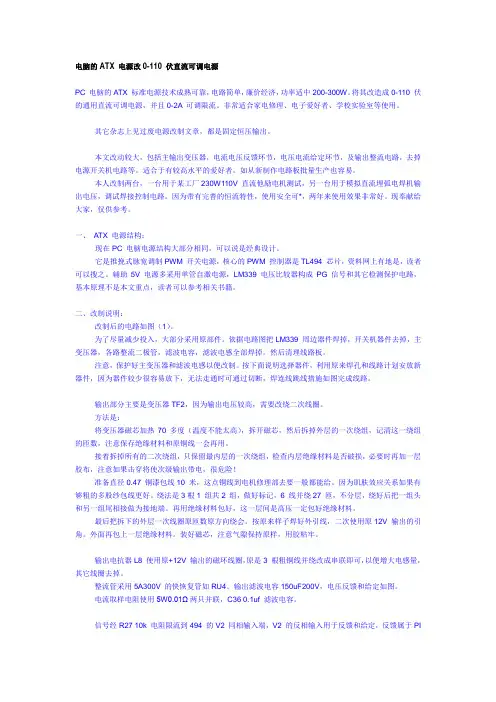

电脑的ATX 电源改0-110 伏直流可调电源PC 电脑的ATX 标准电源技术成熟可靠，电路简单，廉价经济，功率适中200-300W。

将其改造成0-110 伏的通用直流可调电源，并且0-2A 可调限流。

非常适合家电修理、电子爱好者、学校实验室等使用。

其它杂志上见过废电源改制文章，都是固定恒压输出。

本文改动较大，包括主输出变压器，电流电压反馈环节，电压电流给定环节，及输出整流电路，去掉电源开关机电路等。

适合于有较高水平的爱好者。

如从新制作电路板批量生产也容易。

本人改制两台，一台用于某工厂230W110V 直流他励电机测试，另一台用于模拟直流埋弧电焊机输出电压，调试焊接控制电路。

因为带有完善的恒流特性，使用安全可*，两年来使用效果非常好。

现奉献给大家，仅供参考。

一、ATX 电源结构：现在PC 电脑电源结构大部分相同，可以说是经典设计。

它是推挽式脉宽调制PWM 开关电源，核心的PWM 控制器是TL494 芯片，资料网上有地是，读者可以搜之。

辅助5V 电源多采用单管自激电源，LM339 电压比较器构成PG 信号和其它检测保护电路，基本原理不是本文重点，读者可以参考相关书籍。

二、改制说明：改制后的电路如图（1）。

为了尽量减少投入，大部分采用原部件。

依据电路图把LM339 周边器件焊掉，开关机器件去掉，主变压器，各路整流二极管，滤波电容，滤波电感全部焊掉。

然后清理线路板。

注意，保护好主变压器和滤波电感以便改制。

按下面说明选择器件，利用原来焊孔和线路计划安放新器件，因为器件较少很容易放下，无法走通时可通过切断，焊连线跳线措施如图完成线路。

输出部分主要是变压器TF2，因为输出电压较高，需要改绕二次线圈。

方法是：将变压器磁芯加热70 多度（温度不能太高），拆开磁芯，然后拆掉外层的一次绕组，记清这一绕组的匝数，注意保存绝缘材料和原铜线一会再用。

接着拆掉所有的二次绕组，只保留最内层的一次绕组，检查内层绝缘材料是否破损，必要时再加一层胶布，注意如果击穿将使次级输出带电，很危险！准备直径0.47 铜漆包线10 米，这点铜线到电机修理部去要一般都能给。

将AT电源改造为可调稳压电源先发个ATX的电路图，以便参考，我是用AT电源改的，电路差不多。

1：先拆除5V等输出端的整流二极管（保留12V的整流二极管），更换12V处的滤波电容，参考上图拆除图中以下元件D（这个是供494电源的，很好找的，负极接12V输出端的，正极连到494的12脚），R25，R26，R20，R21（494第1脚的元件）R19，R24（494第2脚的元件，并且切断与393的连接），简单的方法是直接切断494第1，2脚与线路板的连接。

2：切断494第15，16脚与线路板的连接，一般AT电源上这2脚是不用的，我们要用他来控制输出电流3：拆掉LM393的1，2，3脚元件下面就要改电压和电流取样了，一般大家都在494的2个比较器的一端设一个固定的基准电压，然后取样输出电压(取样电压通过电位器调节比例)和固定的基准电压进行比较,达到输出电压可以调节的目的,这样的话,使的电压的调整下限受到基准电压的限制,而我现在是调节基准电压,输出端的电压取样用固定比列,这样一来,基准电压可以从0V起调,取样电压和基准电压比较后的结果大家应该可以想到,实际的结果是输出端电压可以到20V的电压表显示0V,呵呵。

利用了1个0-20V和1个0-20A的表作显示，表的接法如下图取用一个电位器（我用的5K），1端接地，另一端接494的14脚，中心脚接到494的2脚，在原12V输出处接一个15K电阻到494的1脚，另在494的1脚接一个5K电阻到电流表的正端，在494的2脚和3脚接一个1000P左右的电容，这样电压控制部分就改好了，应该很容易吧，上面两个电阻的数值是输出上限20V，下限可以接近0V；电流取样部分比电压部分稍多点，因为20A的电流表满量程199mV，1A时10mV，0.1A时只有1mV，呵呵，这个电压太小了，如果直接送到494去，那么电流控制精度就很差了，1mV电压估计494不会动作，所以我拆掉了LM393的1、2、3脚元件，用它来构成一个大约40倍的放大器，这样在10A 电流时输出4V，0.1A时有40mV，将此电压送到494的16脚，同15脚给定的约0-4V基准电压比较；辅助电源：AT电源没有辅助电源，用了一个几块钱的电子变压器，就是点12V射灯的DD，绕了3个绕组，整流后经过一个7812,2个7805稳压，(一个12V和两个5V，3组独立)两个5V给表供电，12V给494供电，接到494的12脚，即原来拆掉的D的+端。

利用废旧ATX电源DIY了一个可调维修电源先上成品图镇楼：最大电压24V12V100W汽车灯泡做负载测试如需要改造过程的请回帖说我会把详细过程发出来下面是改造资料：我用的是一个金河田的300W电源开机保护测试12V输出整流管短路更换后测试开机正常适用于 494（或7500B）+339方案的的ATX电源（很多山寨电源都是采用此方案）网上找到的改造经典图，我就是按照这图的参数改的1、首先把ATX电源的 -12V -5V 3.3V，5V 输出端元件拆除。

可以顺着输出线的接线处往后拆，一直拆到变压器出来的整流管。

2、把 +3.3V +5V +12V -5V,-12V 连接到LM339的5脚的欠压过压保护电路的取样电路拆除，这几路到LM3395脚的电阻稳压管拆除。

不拆除的话电源开机会自动保护无输出。

3、把12V输出端的滤波电容换成耐压30V以上的，防止电压调高后电容会爆。

4、12V输出端到TL494的12脚有个给494供电的二极管拆掉。

5、拆掉+5V连接到TL494的1脚的取样电阻，把+12V到494的1脚的取样电阻换成22K的。

494的1脚对地电阻拆除换成5.6K 的电阻。

6、TL494的2脚对地的电阻拆除，2脚和14脚基准电压之间的4.7K电阻拆除，2脚与3脚之间的RC电路不要动。

然后按照经典图上的方式改造连接电位器尽量用多圈精密的，这样改造成功后就可以测试电压调式了应该可以在0-24V调整了上电测试之前强烈建议在220V输入端串接一个50左右的灯泡，上电开机后如果灯泡一直亮说明电源有短路，如果灯泡只是在通电的一瞬间闪一下说明电源正常。

如果调压正常就可以改调流了；把TL494 15 16脚的连接断开按照经典图改装取样电阻R38 我是用的数显表头内的取样电阻。

散热风扇和数显表头的供电采用辅助电源+5VSB供电。

下面是详细过程图片：拆除元件连接调压电位器 10K的正面 339 +494 集成电路可以看到 3.3 5 -12 -5都拆掉了更换的电容还没焊到位置3个变压器串接灯泡防止烧毁调压成功12V0.15A的风扇 4.9V的时候电流0.04A上汽车灯泡12V 55W的调压调流都连接好了灯泡测试乐极生悲调过了烧泡下面是外壳改造：找了块装监控时用的防水箱里面的贴片切割切下折边纯手工正好盖上对比下电压电流数显一体表头精度一般完成灯泡测试。

ATX 电脑电源改可调电源0——44V 无级可调，电流IC 是7欧姆电阻入地（不0.47左右的线6脚的电阻和电容不要变动。

使12V 的整流桥，用两个又一篇：ATX 电脑电源的“充分利用”PC 电脑的ATX 标准电源技术成熟可靠，电路简单，廉价经济，功率适中200-300W。

将其改造成0-110 伏的通用直流可调电源，并且0-2A 可调限流。

非常适合家电修理、电子爱好者、学校实验室等使用。

其它杂志上见过废电源改制文章，都是固定恒压输出。

本文改动较大，包括主输出变压器，电流电压反馈环节，电压电流给定环节，及输出整流电路，去掉电源开关机电路等。

适合于有较高水平的爱好者。

如从新制作电路板批量生产也容易。

本人改制两台，一台用于某工厂230W110V 直流他励电机测试，另一台用于模拟直流埋弧电焊机输出电压，调试焊接控制电路。

因为带有完善的恒流特性，使用安全可*，两年来使用效果非常好。

现奉献给大家，仅供参考。

一、 ATX 电源结构：现在PC 电脑电源结构大部分相同，可以说是经典设计。

它是推挽式脉宽调制PWM 开关电源，核心的PWM 控制器是TL494 芯片，资料网上有地是，读者可以搜之。

辅助5V 电源多采用单管自激电源，LM339 电压比较器构成PG 信号和其它检测保护电路，基本原理不是本文重点，读者可以参考相关书籍。

二、改制说明：改制后的电路如图（1）。

为了尽量减少投入，大部分采用原部件。

依据电路图把LM339 周边器件焊掉，开关机器件去掉，主变压器，各路整流二极管，滤波电容，滤波电感全部焊掉。

然后清理线路板。

注意，保护好主变压器和滤波电感以便改制。

按下面说明选择器件，利用原来焊孔和线路计划安放新器件，因为器件较少很容易放下，无法走通时可通过切断，焊连线跳线措施如图完成线路。

输出部分主要是变压器TF2，因为输出电压较高，需要改绕二次线圈。

方法是：将变压器磁芯加热70 多度（温度不能太高），拆开磁芯，然后拆掉外层的一次绕组，记清这一绕组的匝数，注意保存绝缘材料和原铜线一会再用。

电脑ATX电源改0V-30V可调电源，电流7A（申精）前几天发帖atx电源改0V-30V可调电源，我有朋友说很乱，我整理了一下，这是以前的帖子/read.php?tid=331637现在开始整理：我的得到了猪蹄煮不烂朋友的大力支持，在他的帮助下一步一步的进行，原文参考：/read.php?tid=328518第一步：打开电源拆除电源的3.3V -5V +5v的部分，不知道怎么拆的就顺着后面往前拆，把欠压过压的电路全部拆除。

第二部：拆除TL494的1脚上的全部原件，TL494和7005的原理是一样的，然后拆除2脚的电阻，上面的电容不要拆，第三步：要在2脚做一个调压电路具体的怎么做我下面给大家分享。

调压原理借用的猪蹄煮不烂的“调整1脚和2脚的电阻都能达到调压目的只是1脚不能从0V 起调。

”2脚接7500 14脚取样基准电压（5V）这个电压是恒定的。

所以1脚能比较出电压是不是升高了，或者降低了”第四步：把12V的输出电容换成耐压50V的，不然会吓你一跳。

第五步：用一个24K的电阻接到TL494的一脚，另一角接电源的原12V的输出端作为R1 再找个4.7K的电阻接到TL494的1脚另一端接地，（我没有4.7K的电阻，我用了个5K的）作为R2。

TL494的2脚接一个2.2K的电阻接到电位器的中端，电位器的上端接tl494的13 14 15脚下端接地，我的这个电源，这样接好后，有个问题，电压不能从0v调起，又请教网友猪蹄煮不烂，在他的帮助下，减少电位器中端的2.2K电阻的阻值，顺利的把电压从0.1V到28.6V了。

我没有买到常闭温度控制器，所以我的风扇是长吹的，最后做了个表头的单独的供电电源，找了个电子射灯的电源，刚好上面有个12V的交流输出。

我就在上面加绕了双线并绕得到2个8V的电压，用全桥和7812 7805得到一路12V两路5v给风扇和表头供电，因为电压表，电流表是不能共地的，如果要想共地要买隔离的电压表和电流表，如果用指针的电压表和电流表就不需要另外做电源。

闲置ATX电源变身可调稳压稳流电源之实践双输出电压0-10v和0-24v，电流0-5A。

因手里无不干胶贴纸，面板暂无标识，以后再搞。

一、ATX电源的选择网上成功例子都是基于TL494 或 KA7500 PWM管理芯片的电源，所以我也不例外，前人栽树后人乘凉嘛。

至于其余的元件，只要不是太缩水就好，具体观察主开关管，主变压器，快恢复整流管等等。

这是我的电源，10几年前的，ATX1.0的，自激启动，所以无辅助电源，算是古董级别看铭牌应该是250w的【made in taiwan】， 5v 23A、 12v 9A 关键参数无辅助电源，所以只有两个变压器高压部分，无PFC，只有一级EMI滤波【倒是方便了改造】，电解电容为330μF主开关管，一对SEC13007，最大电流8A，还算厚道吧主变压器是33mm磁芯，也算是够用了整流管，5v输出的是40v 30A的，12v输出是200v 10A的，另一个是mos管负责3.3v输出，改造中取消，之所以介绍这些参数，是对电源的潜力做到心中有数。

下面元件重点，494芯片这个比较器LM393是辅助芯片负责产生pwr-ok信号及一些保护电路二、我的改造步骤及方法事在人为，改造是否成功取决于你的大脑，这里只介绍方法【如果时间允许，也许以后会写理论篇】。

方法很关键，另外要有200%的耐心和决心。

为了便于研究电路，我对电路板焊锡侧进行了拍照，并对照实物标出元件参数根据实物PCB图片绘制电路图。

不是电子专业，所以不会用专业电路制图软件，绘图过程参考了一些网上经典电路图的，这样才能事半功倍有了电路图就好办多了，找到需要改动的地方，在图纸上做标记。

然后拆的拆，改的改。

事实上，大部分是拆，看我拆了这一堆的元件。

拆的原则是：如果有辅助电源的话【现在的都有】，高压部分及辅助电源不必动。

与改造无关或影响改造的电路尽量拆掉。

必须拆掉的部分是：+3.3v、-12v、-5v各路输出，所有过压、欠压保护电路。

元旦前发了一个改电脑ATX电源（LT494＋LM339方案）为可调维修电源的帖：http: ///read.php?tid=518543，引起不少坛友的关注，有不少坛友要求上教程，为满足这部分坛友要求，现把改可调电源的做法送上，希望对这部分想将ATX电源改为可调电源的坛友有所参考。

搞这个教程花了一些时间，所以也请大家加分支持。

改的方法步骤：1、在不拆开的情况下，改主变压器绕组。

原12V与5V连接端不动，分别拆开公共接地端和5V其他连接端，把并联连接的5V 绕组头尾相联改为串联，串联后的电压约为15V＋7＝22V。

改好后重新焊回原位置。

其他接法的变压器可参考这个改动。

根据一些坛友的要求，增加一个连接图如下，原12V2个绕组与2个5V绕组原来就连接了，不要动它们，要动的是公共地左右边的4个5V绕组（一边两个5V绕组），分别以有黑点为头，无黑点为尾，头尾连接即可：2、拆开电源主板低压部分元件，杂牌LT494＋LM339电源一般都具有相同的元件布局，所以按下图拆就行了。

长城等大品牌电源因电路有所改动，元件布局不同，所以拆除时注意搞清楚元件布局再拆。

拆除原则是：1、拆除除交叉调剂电感外的低压电路部分；2、拆除＋1 2V、＋5V、－12V、－5V保护电路元件；3、拆除原电路中与LT49416脚相连的电流保护元件；4、拆除与LM3395脚相连的除保护保持电路元件外的其他元件。

3、在原电路中，LT494基准电源13、14、15脚是相连的，所以将15脚印刷线路割断，把这个脚单独分离出来。

4、按照下图焊接上改动部分的元件。

原LM3394脚的电路以及5脚保护保持电路保留。

5、如果电压、电流表不是2线的，必须另外配置单独供电电源。

6、电压调节范围为0－26V，最大电流限定范围为0－6A。

如需要改为0－30 V，可将LT4941脚上取样电阻由22K改为25.5K或26K也可，要求不十分严格。

电压、电流调节电位器建议用线绕电位器，这样接触比较可靠。

关于ATX改可调电源，调压与调流的设置（对菜鸟绝对有用）
论坛上改电源的坛友很多，但在设置上菜鸟们一头雾水，对用什么阻值的电位器、怎样接电位器、怎样设置最高电压和最大电流还没门路。

下面用二张图片来说明原理和方法。

1、二种电位器的接脚有不同。

2、最高电压和最大电流设置图。

调流设置：根据下图，调流电位器的阻值可随便用，只要符合图中条件，即：用0.01欧的检流电阻，最大输出设定10A电流，调流电位器1脚电压是0.1V；设定8A电流的，1脚电压是0.08V，依此类推。

例1、如果用1K电位器，图中R5可取消，调最大电流就调R1的阻
值，最大电流达不到要求时减小R1阻值，超过要求时加大R1阻值。

例2、如果用4.7K以上的电位器就并一个1K左右的电阻（即R5），调最大电流就调该电阻，达不到设定电流的就加大R5阻值，超过就减小R5的阻值。

调压设置：R3和R4电阻是电压取样的分压电阻，在二个电阻的交接点，电压幅度是0-基准电压（约5V），对应输出电压0-最高电压，改变二个电阻的阻值就能改变输出电压的最大值。

例1、如果调压电位器调到底，电压没有达到设定值，就减小R3或加大R4阻值。

例2、如果调压电位器没调到底已达到设定值，就加大R3或减小R4阻值。

图中R3、R4电阻的设置输出电压在26V左右，如要输出50V电压，R3减小到2.6K左右，要输出100V电压，R3减小到1.3K左右。
