傻瓜式改造ATX可调电源过程

我们假定准备了前面的基础知识，今天开始要动手改装了。
第一步：准备一只能够正常工作的ATX电源。
没有具体要求，什么品牌不限。
打开它的上盖，找TL494芯片。什么，您没有找到？仔细找也没有。那么，您要换一个电源，再找，直到找
到为止。
把线路板从铁盒里面取出来，为了您方便，暂时取下风扇，并且断开220V插座到线路板的联系。
又重新绘制电流表刻度，标签没有更改)
优点：原材料易得价廉；性能威猛无比；输出电压0-24v调整方便。
缺点：开关电源，您懂的，用它给收音机供电，有干扰。
制作难度：一般电子基础的人，只要耐心足够、耐心足够、耐心足够，都能轻易完成，至于外壳、接线端子、
电压、电流表，您比我懂，就说我因陋就简的做法，希望您不笑话就好。
用红色标记。
这部分回路不用作任何改动，但是我们要熟悉、了解它。
相关原理，220V输入后整流滤波得到约310V直流电压，通过两个开关管控制，两管开关管中间，经过激励
绕组的延伸部分、主开关变压器高压绕组，一只电容器，回到310V电压的中间点。有电流通过时，给主变压器输
送能量，低压侧各绕组感应出相应的电压输出。25今天先说这么多，等待续集。
电路图各种各样，而对电路的理解是改装电源成功必需的。我以下面几张电路图举例详细分析，您的图不一定和我
的这几张相同，但是希望您通过我的分析，举一反三，能够分析您的ATX电源的具体电路。
这几个图我要延续使用，如果您觉得有必要，请保留这几张图。
原理图一，它与我的ATX电源接近得最多，后面用到得最多。15图二--图六191、主回路的识别，下面各图，我把主要回路高压侧使用粉色框标记，红色的方框标记主变压器，在主开关管下面

前几天发帖atx电源改0V-30V可调电源，我有朋友说很乱，我整理了一下，这是以前的帖子现在开始整理：我的得到了猪蹄煮不烂朋友的大力支持，在他的帮助下一步一步的进行，原文参考：第一步：打开电源拆除电源的 -5V +5v的部分，不知道怎么拆的就顺着后面往前拆，把欠压过压的电路全部拆除。

第二部：拆除TL494的1脚上的全部原件，TL494和7005的原理是一样的，然后拆除2脚的电阻，上面的电容不要拆，第三步：要在2脚做一个调压电路具体的怎么做我下面给大家分享。

调压原理借用的猪蹄煮不烂的“调整1脚和2脚的电阻都能达到调压目的只是1脚不能从0V 起调。

”2脚接7500 14脚取样基准电压（5V）这个电压是恒定的。

所以1脚能比较出电压是不是升高了，或者降低了”第四步：把12V的输出电容换成耐压50V的，不然会吓你一跳。

第五步：用一个24K的电阻接到TL494的一脚，另一角接电源的原12V的输出端作为R1 再找个的电阻接到TL494的1脚另一端接地，（我没有的电阻，我用了个5K的）作为R2。

TL494的2脚接一个的电阻接到电位器的中端，电位器的上端接tl494的13 14 15脚下端接地，我的这个电源，这样接好后，有个问题，电压不能从0v调起，又请教网友猪蹄煮不烂，在他的帮助下，减少电位器中端的电阻的阻值，顺利的把电压从到了。

我没有买到常闭温度控制器，所以我的风扇是长吹的，最后做了个表头的单独的供电电源，找了个电子射灯的电源，刚好上面有个12V的交流输出。

我就在上面加绕了双线并绕得到2个8V的电压，用全桥和7812 7805得到一路12V两路5v给风扇和表头供电，因为电压表，电流表是不能共地的，如果要想共地要买隔离的电压表和电流表，如果用指针的电压表和电流表就不需要另外做电源。

电位器一定要买线绕的，那样就不会感觉调电压变化太快。

电位器可以选用5K-40KZ 之间的任意阻值。

电源的输出端要接个3W500的放电电阻，可以及时的放掉输出电容剩余的电。

看了很多关于ATX改可调电源的资料失败也有我在试验中弄废了3个电源 13007 13009烧了大概有10几个记不清了烧毁的原因都是自激改电源的朋友要注意！！！有付出就有回报失败是成功之母我付出了我成功了电源参数如下：电源电压0-48v可调电压最高0-54V电源电流0-5 A 可调电流可以设置更高但是开关管发热严重目前我手上没13009了现在使用的13007电流限制较小电源内有电源自激保护路防止自激烧管资料已上传附件下载：附件内容长城开板pcb原图， CAD文件面板图打印比例1:1 ，电路图，国外PCB原图本电源开板是按照长城ATX电源开的【型号：ATX-300P4-PFC(标准版）】强电部分电路布局和原来电源基本相同加了个热敏电阻NTC5D-15有什么不明白的地位可以找我聊注意事项：风扇电源和电流表电源必须独立供电电压表最好也独立供电，不过大多数表不需要独立供电，电压表可用ATX辅助电源供电5V供电，辅助电源15V给7500（494）供电不要接其他东西根据自己需要定先看下我做好的电源效果第一步电路图网上找的第二步画PCB第三步制PCB板切割PCB热转印pcb板大家都知道不细说了看图吧普通A4做的PCB图电熨斗加热加热10分钟后效果凉了之后放到水里浸泡用手指头或者牙刷轻轻蹭纸,会发现纸一层层往下掉正面背面最后效果正面腐板中腐板清洗后正面准备涂紫光绿油涂绿油没紫光灯光太阳下暴晒一天清理焊点打孔转移强电部分原件(ATX长城300电源）变压器改了最高电压54V 改好后原件转移安装完毕调试输出54V可以点亮普通220V灯泡面板内部组装内部背面内部组装完成前面板全貌面板图下面简说一下我第一个ATX可调电源2008年做的基本没变动内部简单说就加了个调压板12V输入输出0-10V 加原电源的固定输出12V 5V 3.3V USB输出露个脸呵全貌侧面内部。

【新提醒】菜鸟的0~50V，0~10A的ATX电源改可调电源的过程想到那就要付诸于⾏动，⾸先是在论坛搜索⼤神们的帖⼦，再仔细的阅读，把有⽤的全部收藏。

其中像猪蹄煮不烂⼤神的ATX改可调原理最经典，建议要改ATX可调的都去看看，帖⼦：/read.php?tid=328518。

但是由于⾃⼰的电⼦基础太差，猪蹄煮不烂的ATX改可调的原理也不是能完全理解。

所以我是看了另外⼀篇的帖⼦改的，那个相对于新⼿来说⽐较容易，可以说是⼿把⼿的教程了，原帖在这⾥：/read.php?tid=336224，在此对原贴作者表⽰感谢。

改造的步骤如下，⼀台能⽤的ATX电源，如果是坏的要先修好，建议别⽤太旧的电源，因为旧电源有很多元件都有可能失效了，虽然能改造成功，但是啸叫会很难解决。

1.⾸先把ATX电源的线全部拆掉，绿线跟地短接。

2.把+3.3V，-5V，+5V，-12V上的元件全部拆掉，不懂的话，从输出端往回拆。

3.把+12V线路通往494或者7500IC 1脚上的电阻换成24K的5⾊环电阻，+12V线路上的稳压⼆极管也要拆掉。

4.把+12V跟地之间的电容换成耐压30V以上的。

5.TL494的1脚再接⼀只12K的5⾊环电阻到地。

调压电位器⽤精密多圈可调电位器，阻值为10K的，中间脚串个10K的电阻再接到TL494的2脚（如果不能从0V起调就把10K电阻去掉，我的是加了后能减少⼀点啸叫），电位器的另外两个脚，⼀个接地，另外⼀脚接TL494的13、14、15脚（这3个脚是连起来的），到此就能调电压了，如下图：6.调压成功后，就可以改调流了。

调流我是按照这个帖⼦来做的（/read.php?tid=2419806，在此也表⽰感谢，对于⼩⽩来说真的很有⽤），⾸先把TL494的15脚跟13、14脚单独分开，TL494的16脚接⼀个5W 0.01欧的陶瓷电阻，然后电源输出的负极就接16脚。

调流电位器也是⽤精密多圈可调电位器，阻值为1K的，中间脚串⼀个10K电阻接到15脚，另外两个脚，⼀个接地，另⼀个串47K电阻接到13、14脚，根据原贴我⼿绘了⼀张调流的电路图，设置最⾼电流改图中红框处的电阻，我是⽤了300K+100K的可调电阻，电位器扭到最⼤后，再微调100K电位器，如下图：到此，调压调流的⼤概步骤就是这样。

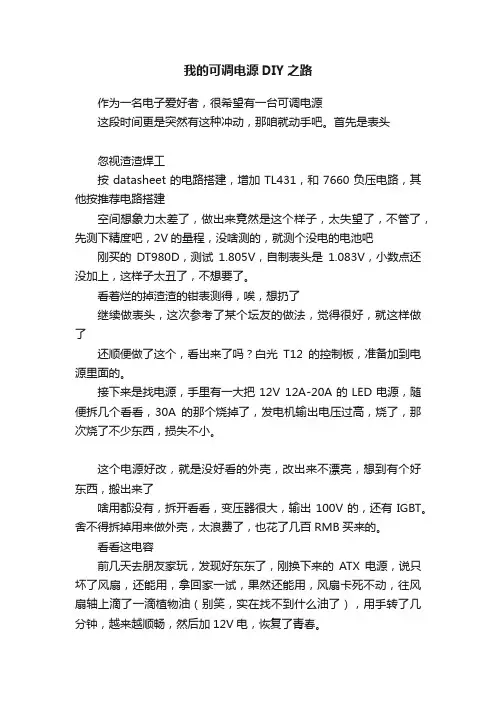

我的可调电源DIY之路作为一名电子爱好者，很希望有一台可调电源这段时间更是突然有这种冲动，那咱就动手吧。

首先是表头忽视渣渣焊工按datasheet的电路搭建，增加TL431，和7660负压电路，其他按推荐电路搭建空间想象力太差了，做出来竟然是这个样子，太失望了，不管了，先测下精度吧，2V的量程，没啥测的，就测个没电的电池吧刚买的DT980D，测试1.805V，自制表头是1.083V，小数点还没加上，这样子太丑了，不想要了。

看着烂的掉渣渣的钳表测得，唉，想扔了继续做表头，这次参考了某个坛友的做法，觉得很好，就这样做了还顺便做了这个，看出来了吗？白光T12的控制板，准备加到电源里面的。

接下来是找电源，手里有一大把12V 12A-20A的LED电源，随便拆几个看看，30A的那个烧掉了，发电机输出电压过高，烧了，那次烧了不少东西，损失不小。

这个电源好改，就是没好看的外壳，改出来不漂亮，想到有个好东西，搬出来了啥用都没有，拆开看看，变压器很大，输出100V的，还有IGBT。

舍不得拆掉用来做外壳，太浪费了，也花了几百RMB买来的。

看看这电容前几天去朋友家玩，发现好东东了，刚换下来的ATX电源，说只坏了风扇，还能用，拿回家一试，果然还能用，风扇卡死不动，往风扇轴上滴了一滴植物油（别笑，实在找不到什么油了），用手转了几分钟，越来越顺畅，然后加12V电，恢复了青春。

朋友那拿来的电源，先马的，12V输出标称20A。

7500+339方案的，这个改可调的例子太多了找来一张长城P4电源的电路图，打印出来，对着电路图看了一天，基本理清线路了，跟P4的电路很多地方不一样，但万变不离其宗然后拿起电烙铁，拆，楼层有限，就上个拆了的最后的图拆了之后改电压可调，原理很简单，论坛的高手多着，我就不丢丑了可以试机了，推荐使用灯泡大法，我没白炽灯，自认为没乱拆，也做好放烟花的心理准备的，直接上电了结果一切正常，最高电压25V，电源运行很安静加电流可调，电位器的线都斌辫子，据说可以有效减轻自激。

关于ATX改可调电源，调压与调流的设置（对菜鸟绝对有用）
论坛上改电源的坛友很多，但在设置上菜鸟们一头雾水，对用什么阻值的电位器、怎样接电位器、怎样设置最高电压和最大电流还没门路。

下面用二张图片来说明原理和方法。

1、二种电位器的接脚有不同。

2、最高电压和最大电流设置图。

调流设置：根据下图，调流电位器的阻值可随便用，只要符合图中条件，即：用0.01欧的检流电阻，最大输出设定10A电流，调流电位器1脚电压是0.1V；设定8A电流的，1脚电压是0.08V，依此类推。

例1、如果用1K电位器，图中R5可取消，调最大电流就调R1的阻
值，最大电流达不到要求时减小R1阻值，超过要求时加大R1阻值。

例2、如果用4.7K以上的电位器就并一个1K左右的电阻（即R5），调最大电流就调该电阻，达不到设定电流的就加大R5阻值，超过就减小R5的阻值。

调压设置：R3和R4电阻是电压取样的分压电阻，在二个电阻的交接点，电压幅度是0-基准电压（约5V），对应输出电压0-最高电压，改变二个电阻的阻值就能改变输出电压的最大值。

例1、如果调压电位器调到底，电压没有达到设定值，就减小R3或加大R4阻值。

例2、如果调压电位器没调到底已达到设定值，就加大R3或减小R4阻值。

图中R3、R4电阻的设置输出电压在26V左右，如要输出50V电压，R3减小到2.6K左右，要输出100V电压，R3减小到1.3K左右。

元旦前发了一个改电脑ATX电源（LT494＋LM339方案）为可调维修电源的帖：，引起不少坛友的关注，有不少坛友要求上教程，为满足这部分坛友要求，现把改可调电源的做法送上，希望对这部分想将ATX电源改为可调电源的坛友有所参考。

搞这个教程花了一些时间，所以也请大家加分支持。

改的方法步骤：1、在不拆开的情况下，改主变压器绕组。

原12V与5V连接端不动，分别拆开公共接地端和5V其他连接端，把并联连接的5V 绕组头尾相联改为串联，串联后的电压约为15V＋7＝22V。

改好后重新焊回原位置。

其他接法的变压器可参考这个改动。

根据一些坛友的要求，增加一个连接图如下，原12V 2个绕组与2个5V绕组原来就连接了，不要动它们，要动的是公共地左右边的4个5V绕组（一边两个5V绕组），分别以有黑点为头，无黑点为尾，头尾连接即可：2、拆开电源主板低压部分元件，杂牌LT494＋LM339电源一般都具有相同的元件布局，所以按下图拆就行了。

长城等大品牌电源因电路有所改动，元件布局不同，所以拆除时注意搞清楚元件布局再拆。

拆除原则是：1、拆除除交叉调剂电感外的低压电路部分；2、拆除＋12V、＋5V、－1 2V、－5V保护电路元件；3、拆除原电路中与LT494 16脚相连的电流保护元件；4、拆除与LM339 5脚相连的除保护保持电路元件外的其他元件。

3、在原电路中，LT494基准电源13、14、15脚是相连的，所以将15脚印刷线路割断，把这个脚单独分离出来。

4、按照下图焊接上改动部分的元件。

原LM339 4脚的电路以与5脚保护保持电路保留。

5、如果电压、电流表不是2线的，必须另外配置单独供电电源。

6、电压调节范围为0－26V，最大电流限定范围为0－6A。

如需要改为0－30V，可将LT494 1脚上取样电阻由22K改为25.5K或26K也可，要求不十分严格。

电压、电流调节电位器建议用线绕电位器，这样接触比较可靠。

如需要其他调压、调流范围，调压调流上取样电阻可借用扬洲电脑的这个工具计算：ATX改造可调电源计算工具.7z (27 K) 下载次数: 213下面是该电源输出不同电压的图片：图片:ATX改可调电源o.jpg。

DIY ATX电源改调压0-30V调流0-7A首先提出的是，数字电压电流表要单独电源，（一个表一个电源，必须的）否则会共地烧表。

关于改造清单！选购的原件基本都是方便采购搜集的，或者都是拆机件就可以了！！！！《有人一直在问关于占空比的问题，我这里解释一下变压器改造问题1、当5V和12V绕组是独立的，你可以连接两个绕组。

这样电压达到35V绝对没有问题。

2、但是大部分电源不是单独绕组，5V是12V 一部分。

为简单起见，直接剪断公共地线，用原来12V绕组的两端，做全波整流3、这样可以将12电源由半桥改全桥整流、就是功耗比较大。

这个方案可行……这样不改绕变压器。

仅剪断12V接地。

全波整流达到自己想要的电压，理论上稳定值40V 5A 没有问题。

前提是全波整流桥堆要有散热措施。

》想要稳定必须重绕变压器，用0.2的4股漆包线并绕16匝即可。

具体参数：电压可调：0~30V电流: 0-7A短路电流：6.79A LM339控制过流，防止调流电位器损坏。

过压保护：意外输出32V，关闭电源温度控制：大于45℃自动启动风扇精确数显：数字电压、电流表以下是电路简图，这只是参考原理图，实际改造过程中，需要添加一些电容什么的。

参见下面经典的电路电源通用IC代换表:TL494/KA7500B/BD494/BDL494/S494PA/IR3M02/MB3670/MB3759/MST894C/TL594/ULN8186/DBL494/ULS8194R/IR9494/UPC494/UA494/TL494CN调压电路原理图，可以参照改造这个图只能调压0-15V 想要调压0-24V 换24K 和12K电阻即可，下面有计算公式。

电流表采样电阻和电流表接法以下是网上经典的电路图，仅供与参考下面说说我怎么做的，先要知道原理，看这里每个字看完ATX电源TL494原理：参考电路图下载:首先我是做了电压可调0-15V，几乎不改变原有电路再次换耐压高电容，做0-24V 0-30V最后拆除所有不用原件，做0-7A调流1、找到TL494 1脚和2脚电路，去除所有的原有电路，上面的电容不要拆。

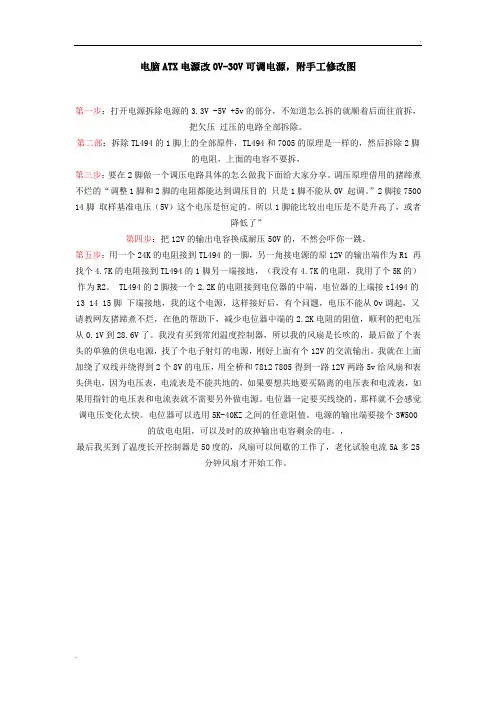

电脑ATX电源改0V-30V可调电源，附手工修改图第一步：打开电源拆除电源的3.3V -5V +5v的部分，不知道怎么拆的就顺着后面往前拆，把欠压过压的电路全部拆除。

第二部：拆除TL494的1脚上的全部原件，TL494和7005的原理是一样的，然后拆除2脚的电阻，上面的电容不要拆，第三步：要在2脚做一个调压电路具体的怎么做我下面给大家分享。

调压原理借用的猪蹄煮不烂的“调整1脚和2脚的电阻都能达到调压目的只是1脚不能从0V 起调。

”2脚接7500 14脚取样基准电压（5V）这个电压是恒定的。

所以1脚能比较出电压是不是升高了，或者降低了”第四步：把12V的输出电容换成耐压50V的，不然会吓你一跳。

第五步：用一个24K的电阻接到TL494的一脚，另一角接电源的原12V的输出端作为R1 再找个4.7K的电阻接到TL494的1脚另一端接地，（我没有4.7K的电阻，我用了个5K的）作为R2。

TL494的2脚接一个2.2K的电阻接到电位器的中端，电位器的上端接tl494的13 14 15脚下端接地，我的这个电源，这样接好后，有个问题，电压不能从0v调起，又请教网友猪蹄煮不烂，在他的帮助下，减少电位器中端的2.2K电阻的阻值，顺利的把电压从0.1V到28.6V了。

我没有买到常闭温度控制器，所以我的风扇是长吹的，最后做了个表头的单独的供电电源，找了个电子射灯的电源，刚好上面有个12V的交流输出。

我就在上面加绕了双线并绕得到2个8V的电压，用全桥和7812 7805得到一路12V两路5v给风扇和表头供电，因为电压表，电流表是不能共地的，如果要想共地要买隔离的电压表和电流表，如果用指针的电压表和电流表就不需要另外做电源。

电位器一定要买线绕的，那样就不会感觉调电压变化太快。

电位器可以选用5K-40KZ之间的任意阻值。

电源的输出端要接个3W500的放电电阻，可以及时的放掉输出电容剩余的电。

，最后我买到了温度长开控制器是50度的，风扇可以间歇的工作了，老化试验电流5A多25分钟风扇才开始工作。

将AT电源改造为可调稳压电源先发个ATX的电路图，以便参考，我是用AT电源改的，电路差不多。

1：先拆除5V等输出端的整流二极管（保留12V的整流二极管），更换12V处的滤波电容，参考上图拆除图中以下元件D（这个是供494电源的，很好找的，负极接12V输出端的，正极连到494的12脚），R25，R26，R20，R21（494第1脚的元件）R19，R24（494第2脚的元件，并且切断与393的连接），简单的方法是直接切断494第1，2脚与线路板的连接。

2：切断494第15，16脚与线路板的连接，一般AT电源上这2脚是不用的，我们要用他来控制输出电流3：拆掉LM393的1，2，3脚元件下面就要改电压和电流取样了，一般大家都在494的2个比较器的一端设一个固定的基准电压，然后取样输出电压(取样电压通过电位器调节比例)和固定的基准电压进行比较,达到输出电压可以调节的目的,这样的话,使的电压的调整下限受到基准电压的限制,而我现在是调节基准电压,输出端的电压取样用固定比列,这样一来,基准电压可以从0V起调,取样电压和基准电压比较后的结果大家应该可以想到,实际的结果是输出端电压可以到20V的电压表显示0V,呵呵。

利用了1个0-20V和1个0-20A的表作显示，表的接法如下图取用一个电位器（我用的5K），1端接地，另一端接494的14脚，中心脚接到494的2脚，在原12V输出处接一个15K电阻到494的1脚，另在494的1脚接一个5K电阻到电流表的正端，在494的2脚和3脚接一个1000P左右的电容，这样电压控制部分就改好了，应该很容易吧，上面两个电阻的数值是输出上限20V，下限可以接近0V；电流取样部分比电压部分稍多点，因为20A的电流表满量程199mV，1A时10mV，0.1A时只有1mV，呵呵，这个电压太小了，如果直接送到494去，那么电流控制精度就很差了，1mV电压估计494不会动作，所以我拆掉了LM393的1、2、3脚元件，用它来构成一个大约40倍的放大器，这样在10A 电流时输出4V，0.1A时有40mV，将此电压送到494的16脚，同15脚给定的约0-4V基准电压比较；辅助电源：AT电源没有辅助电源，用了一个几块钱的电子变压器，就是点12V射灯的DD，绕了3个绕组，整流后经过一个7812,2个7805稳压，(一个12V和两个5V，3组独立)两个5V给表供电，12V给494供电，接到494的12脚，即原来拆掉的D的+端。

利用废旧ATX电源DIY了一个可调维修电源先上成品图镇楼：最大电压24V12V100W汽车灯泡做负载测试如需要改造过程的请回帖说我会把详细过程发出来下面是改造资料：我用的是一个金河田的300W电源开机保护测试12V输出整流管短路更换后测试开机正常适用于 494（或7500B）+339方案的的ATX电源（很多山寨电源都是采用此方案）网上找到的改造经典图，我就是按照这图的参数改的1、首先把ATX电源的 -12V -5V 3.3V，5V 输出端元件拆除。

可以顺着输出线的接线处往后拆，一直拆到变压器出来的整流管。

2、把 +3.3V +5V +12V -5V,-12V 连接到LM339的5脚的欠压过压保护电路的取样电路拆除，这几路到LM3395脚的电阻稳压管拆除。

不拆除的话电源开机会自动保护无输出。

3、把12V输出端的滤波电容换成耐压30V以上的，防止电压调高后电容会爆。

4、12V输出端到TL494的12脚有个给494供电的二极管拆掉。

5、拆掉+5V连接到TL494的1脚的取样电阻，把+12V到494的1脚的取样电阻换成22K的。

494的1脚对地电阻拆除换成5.6K 的电阻。

6、TL494的2脚对地的电阻拆除，2脚和14脚基准电压之间的4.7K电阻拆除，2脚与3脚之间的RC电路不要动。

然后按照经典图上的方式改造连接电位器尽量用多圈精密的，这样改造成功后就可以测试电压调式了应该可以在0-24V调整了上电测试之前强烈建议在220V输入端串接一个50左右的灯泡，上电开机后如果灯泡一直亮说明电源有短路，如果灯泡只是在通电的一瞬间闪一下说明电源正常。

如果调压正常就可以改调流了；把TL494 15 16脚的连接断开按照经典图改装取样电阻R38 我是用的数显表头内的取样电阻。

散热风扇和数显表头的供电采用辅助电源+5VSB供电。

下面是详细过程图片：拆除元件连接调压电位器 10K的正面 339 +494 集成电路可以看到 3.3 5 -12 -5都拆掉了更换的电容还没焊到位置3个变压器串接灯泡防止烧毁调压成功12V0.15A的风扇 4.9V的时候电流0.04A上汽车灯泡12V 55W的调压调流都连接好了灯泡测试乐极生悲调过了烧泡下面是外壳改造：找了块装监控时用的防水箱里面的贴片切割切下折边纯手工正好盖上对比下电压电流数显一体表头精度一般完成灯泡测试。

ATX 电脑电源改可调电源0——44V 无级可调，电流IC 是7欧姆电阻入地（不0.47左右的线6脚的电阻和电容不要变动。

使12V 的整流桥，用两个又一篇：ATX 电脑电源的“充分利用”PC 电脑的ATX 标准电源技术成熟可靠，电路简单，廉价经济，功率适中200-300W。

将其改造成0-110 伏的通用直流可调电源，并且0-2A 可调限流。

非常适合家电修理、电子爱好者、学校实验室等使用。

其它杂志上见过废电源改制文章，都是固定恒压输出。

本文改动较大，包括主输出变压器，电流电压反馈环节，电压电流给定环节，及输出整流电路，去掉电源开关机电路等。

适合于有较高水平的爱好者。

如从新制作电路板批量生产也容易。

本人改制两台，一台用于某工厂230W110V 直流他励电机测试，另一台用于模拟直流埋弧电焊机输出电压，调试焊接控制电路。

因为带有完善的恒流特性，使用安全可*，两年来使用效果非常好。

现奉献给大家，仅供参考。

一、 ATX 电源结构：现在PC 电脑电源结构大部分相同，可以说是经典设计。

它是推挽式脉宽调制PWM 开关电源，核心的PWM 控制器是TL494 芯片，资料网上有地是，读者可以搜之。

辅助5V 电源多采用单管自激电源，LM339 电压比较器构成PG 信号和其它检测保护电路，基本原理不是本文重点，读者可以参考相关书籍。

二、改制说明：改制后的电路如图（1）。

为了尽量减少投入，大部分采用原部件。

依据电路图把LM339 周边器件焊掉，开关机器件去掉，主变压器，各路整流二极管，滤波电容，滤波电感全部焊掉。

然后清理线路板。

注意，保护好主变压器和滤波电感以便改制。

按下面说明选择器件，利用原来焊孔和线路计划安放新器件，因为器件较少很容易放下，无法走通时可通过切断，焊连线跳线措施如图完成线路。

输出部分主要是变压器TF2，因为输出电压较高，需要改绕二次线圈。

方法是：将变压器磁芯加热70 多度（温度不能太高），拆开磁芯，然后拆掉外层的一次绕组，记清这一绕组的匝数，注意保存绝缘材料和原铜线一会再用。

电脑ATX电源改0V-30V可调电源，电流7A（申精）前几天发帖atx电源改0V-30V可调电源，我有朋友说很乱，我整理了一下，这是以前的帖子/read.php?tid=331637现在开始整理：我的得到了猪蹄煮不烂朋友的大力支持，在他的帮助下一步一步的进行，原文参考：/read.php?tid=328518第一步：打开电源拆除电源的3.3V -5V +5v的部分，不知道怎么拆的就顺着后面往前拆，把欠压过压的电路全部拆除。

第二部：拆除TL494的1脚上的全部原件，TL494和7005的原理是一样的，然后拆除2脚的电阻，上面的电容不要拆，第三步：要在2脚做一个调压电路具体的怎么做我下面给大家分享。

调压原理借用的猪蹄煮不烂的“调整1脚和2脚的电阻都能达到调压目的只是1脚不能从0V 起调。

”2脚接7500 14脚取样基准电压（5V）这个电压是恒定的。

所以1脚能比较出电压是不是升高了，或者降低了”第四步：把12V的输出电容换成耐压50V的，不然会吓你一跳。

第五步：用一个24K的电阻接到TL494的一脚，另一角接电源的原12V的输出端作为R1 再找个4.7K的电阻接到TL494的1脚另一端接地，（我没有4.7K的电阻，我用了个5K的）作为R2。

TL494的2脚接一个2.2K的电阻接到电位器的中端，电位器的上端接tl494的13 14 15脚下端接地，我的这个电源，这样接好后，有个问题，电压不能从0v调起，又请教网友猪蹄煮不烂，在他的帮助下，减少电位器中端的2.2K电阻的阻值，顺利的把电压从0.1V到28.6V了。

我没有买到常闭温度控制器，所以我的风扇是长吹的，最后做了个表头的单独的供电电源，找了个电子射灯的电源，刚好上面有个12V的交流输出。

我就在上面加绕了双线并绕得到2个8V的电压，用全桥和7812 7805得到一路12V两路5v给风扇和表头供电，因为电压表，电流表是不能共地的，如果要想共地要买隔离的电压表和电流表，如果用指针的电压表和电流表就不需要另外做电源。

改ATX可调电源适合绝大部分的ATX电源有个ATX电源退役下来了玩电子的都会珍惜每个电路板每个零件都不会随意丢掉就用来改可调电源拆开一看有点失望是SG6105的芯片改成可调也可以但不能从0V起调调流也不好做算了另想办法了······高压电路 ATX里的电源如出一辙电路都一样但辅助电源有些不一样但大多都一样这是电源金河田ATX-300wb这是内部图电路板开拆··············红框内的零件全拆光耦不用拆红圈处开始动手选择494或者7500芯片做调压调流画电路图这是调压调流电路部分这是辅助电源稳压输出部分PCB把板子做出来装上零件大电流的地方上点锡这个板子共有10根线和ATX板相连2条光耦3条辅助电源变压器3条隔离变压器2条主电源输出先调试辅助电源就是先装2条光耦线和3条辅助变压器线（先不装494芯片我图中已经调试好了所以我装了芯片才拍的照片）测量辅助电源+5V输出电压要是不是5V 偏高偏低就调节红圈处的可调电阻直到5V为止调到5V了以后再测量辅助电源的另一组电源一般12---19V 我的是18.2V （这个我没照有照片）辅助电源整好了以后就装上494或者7500芯片把隔离变压器的3条线接好主电源输出的2条线接好（这两条要尽量粗的）接好所有的线包括电位器就可以试机了为了保险最后在220V这边窜个100W灯泡防止烟花我一次成功每有重绕变压器的情况下最高28V左右最后一个四线接口就是1602表头单片机我才开始入门现在程序还没弄好我是用 STC12C5608AD写的但还没搞好更新原理图标上元件值。

ATX电源改装可调电源的实践与要领总结在网上有很多关于ATX电源改可调电源的文章，我参阅了大量有关的文章和资料，先后拆掉了三个以TL494为方案的ATX电源进行改装调试，最终获得了圆满的成功。

一些文章标称改装为“30V、40V，输出电流8A、10A”,其实，仔细阅读你会发现它们的改装过程、改装部位以及所用元器件基本是一模一样的，主要的区别是要求输出电压较高时，主开关变压器的次级线圈匝数多上那么一两圈就可以了。

因为P=U.I，改装时要兼顾到你要求的输出电压与电流的乘积，不能让它超过你的电源原额定输出功率。

边改装边查资料的过程是十分浪费时间的，下面就改装过程中涉及的重点基础知识和要领做一个归纳总结，对你的改装一定是十分必要的。

通过深入的分析，改装的最大难点是主开关管的异常发热问题，有时还没等到开关管发热就已经击穿烧毁了，烧上几对开关管后你的信心会大受折扣。

但只要解决了这个问题，你一定能改装成功的。

现将我的成功经验介绍如下：一、功能介绍。

利用废仪器壳改装好的外形图中左侧占据面板约2/3面积的是可调电源部分：依次是电压表、电流表、5V的USB 接口、电源工作指示灯、正负接线柱、电源工作开关、输出电压调节电位器；图中右侧占据面板约1/3面积的是电烙铁电源调压部分：依次是烙铁电源指示灯、烙铁电源三段开关、烙铁工作开关、烙铁插座。

有关部位的放大图片：二、有关制作。

（一）、首先介绍简单电烙铁调压部分。

进行电子制作，经常需要电烙铁长时间通电，因为大功率的干烧而烧死烙铁头。

我设计了以下简单可靠的电路，对30W的烙铁实现了在全功率、80%功率和半功率的三个不同状态，足以满足烙铁的不同工作状态要求：说明：W4和W5是一个双刀单掷开关，它是烙铁电源的总开关。

总开关闭合后，当仅闭合W1时，烙铁为全功率，用于正常焊接；当仅闭合W2时，烙铁为半功率，用于预热待机；当W2和W3同时闭合时，烙铁工作在约80%功率的状态，用于较小零件的焊接。

（长城300W）ATX改可调电源长城300W这一个型号（需要你的电源要和照片上的完全一样）。

注：此标注图来自于“ATX电源维修改造超级群62668881”首先你得确认你的电源可以正常使用，然后再进行之后的改造。

请根据附件的三张照片，进行对比，标出需要拆除的元件。

（上传的照片因经过压缩，所以不是很清楚，需要清楚的可以去下载附件的WORD版本）下面这几张图片是已经拆除元件后的PCB照片，可作为参考（由于我摄像能力有限，不排除有看不清的地方，所以拆解时以附件的电路图为准）请反复确认与-5，-12，3.3V，5V输出相连的元件已全部拆除。

（大电感下部的二极管也要拆除）拆除与TL494脚1相连的所有元件。

检查R53，C42，确定数值是否为47K与103（0.01UF）参考调压示意图，临时加装R1,R2（R1=R2*2，例如36K和18K）连接POWER ON和GND，然后通电，测量输出电压是否为15V 左右。

确认电压无误后，可以进入下一步改造。

电压可调部分：拆除TL494脚2与脚13之间的R60。

根据右图的调压电路进行修改。

数值根据专用计算工具得出，可调电位器阻值在5K-100K均可使用。

在电位器的中点与地直接并联一个104电容。

更换高耐压的输出滤波电容，并联电容泄放电阻（500-1K级别，注意功耗），根据需要加装滤波电感和并联稳压二极管。

在输出正极串一个稳压二极管到LM339的5脚，可以起到最高电压保护的作用。

完成后即可正常使用调压功能。

电流可调部分：电流可调需要在调压功能正常的基础上，进一步的修改。

拆除与TL494脚16相连的R58，R59切断TL494脚15与脚14相连的铜箔（将脚15独立出来）。

然后依照右图加装电容和电阻可根据下图进行改造，其中R1和RW可调电位器数值可由专用计算工具得出。

R1可以接在电位器上使之成为整体便于接线（这样的话调压和调流电位器分别连接到地和14脚的连接线就可以共用了。

）电位器的中点与地直接并联一个104电容。

闲置ATX电源变身可调稳压稳流电源之实践双输出电压0-10v和0-24v，电流0-5A。

因手里无不干胶贴纸，面板暂无标识，以后再搞。

一、ATX电源的选择网上成功例子都是基于TL494 或 KA7500 PWM管理芯片的电源，所以我也不例外，前人栽树后人乘凉嘛。

至于其余的元件，只要不是太缩水就好，具体观察主开关管，主变压器，快恢复整流管等等。

这是我的电源，10几年前的，ATX1.0的，自激启动，所以无辅助电源，算是古董级别看铭牌应该是250w的【made in taiwan】， 5v 23A、 12v 9A 关键参数无辅助电源，所以只有两个变压器高压部分，无PFC，只有一级EMI滤波【倒是方便了改造】，电解电容为330μF主开关管，一对SEC13007，最大电流8A，还算厚道吧主变压器是33mm磁芯，也算是够用了整流管，5v输出的是40v 30A的，12v输出是200v 10A的，另一个是mos管负责3.3v输出，改造中取消，之所以介绍这些参数，是对电源的潜力做到心中有数。

下面元件重点，494芯片这个比较器LM393是辅助芯片负责产生pwr-ok信号及一些保护电路二、我的改造步骤及方法事在人为，改造是否成功取决于你的大脑，这里只介绍方法【如果时间允许，也许以后会写理论篇】。

方法很关键，另外要有200%的耐心和决心。

为了便于研究电路，我对电路板焊锡侧进行了拍照，并对照实物标出元件参数根据实物PCB图片绘制电路图。

不是电子专业，所以不会用专业电路制图软件，绘图过程参考了一些网上经典电路图的，这样才能事半功倍有了电路图就好办多了，找到需要改动的地方，在图纸上做标记。

然后拆的拆，改的改。

事实上，大部分是拆，看我拆了这一堆的元件。

拆的原则是：如果有辅助电源的话【现在的都有】，高压部分及辅助电源不必动。

与改造无关或影响改造的电路尽量拆掉。

必须拆掉的部分是：+3.3v、-12v、-5v各路输出，所有过压、欠压保护电路。
