DIY ATX电源改调压0-30V调流0-7A首先提出的是，数字电压电流表要单独电源，（一个表一个电源，必须的）否则会共地烧表。
关于改造清单！选购的原件基本都是方便采购搜集的，或者都是拆机件就可以了！！！！《有人一直在问关于占空比的问题，我这里解释一下变压器改造问题1、当5V和12V绕组是独立的，你可以连接两个绕组。
这样电压达到35V绝对没有问题。
2、但是大部分电源不是单独绕组，5V是12V 一部分。
为简单起见，直接剪断公共地线，用原来12V绕组的两端，做全波整流3、这样可以将12电源由半桥改全桥整流、就是功耗比较大。
这个方案可行……这样不改绕变压器。
仅剪断12V接地。
全波整流达到自己想要的电压，理论上稳定值40V 5A 没有问题。
前提是全波整流桥堆要有散热措施。
》想要稳定必须重绕变压器，用0.2的4股漆包线并绕16匝即可。
具体参数：电压可调：0~30V电流: 0-7A短路电流：6.79A LM339控制过流，防止调流电位器损坏。
过压保护：意外输出32V，关闭电源温度控制：大于45℃自动启动风扇精确数显：数字电压、电流表以下是电路简图，这只是参考原理图，实际改造过程中，需要添加一些电容什么的。
参见下面经典的电路电源通用IC代换表:TL494/KA7500B/BD494/BDL494/S494PA/IR3M02/MB3670/MB3759/MST894C/TL594/ULN8186/DBL494/ULS8194R/IR9494/UPC494/UA494/TL494CN调压电路原理图，可以参照改造这个图只能调压0-15V 想要调压0-24V 换24K 和12K电阻即可，下面有计算公式。

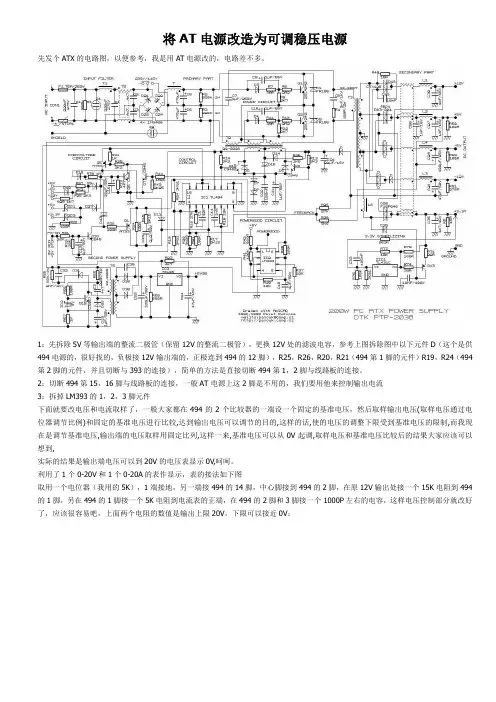

电流表采样电阻和电流表接法以下是网上经典的电路图，仅供与参考下面说说我怎么做的，先要知道原理，看这里每个字看完ATX电源TL494原理：参考电路图下载:首先我是做了电压可调0-15V，几乎不改变原有电路再次换耐压高电容，做0-24V 0-30V最后拆除所有不用原件，做0-7A调流1、找到TL494 1脚和2脚电路，去除所有的原有电路，上面的电容不要拆。
要在2脚做一个调压电路按照我上面的图进行改制，“调整1脚和2脚的电阻都能达到调压目的只是1脚不能从0V 起调。
”2脚接7500 14脚取样基准电压（5V）这个电压是恒定的。
所以1脚能比较出电压是不是升高了，或者降低了”V0ut=（1+R1/R2）*VEF =(1+24/12)*(0~5)自己计算阻值，R1=1脚的输出电压采样电阻，R2=对地分压电阻。
2、找到5V、12V连接1脚的采样电阻，去除5V采样电阻，TL494和7005的原理是一样的。
3、找到LM339，5脚去除所有的3.3 5 12 -5 -12过压、欠压电路不懂电路的比较麻烦，（这里说一个方法，找到所有电压的输出端，反向拆除原件）保留原有电路的过流保护。
如果您还需要过压保护教给你一个方法，找一个32V的稳压二极管接到输出电压采样端，另一边直接接到LM339的5脚，这样设置后，当电源异常输出大于15V的电压后，稳压二极管直接导通，让5脚为高电平，tl494电源停止工作。
4、这个比较重要，当你改了VEF参数，TL494 2脚3脚的阻尼系数会变化，产生自激震荡，（最直接表现就是在小电压大电流下，变压器发响而后烧管或保护---“死亡啸叫”）所以这里也需要改制，具体参数根据实验得出，一般为47k 和0.01无极电容。
电位器对地和中点也要并接一个104电容，否则也会造成自激。
5、原有风扇电压已经变动，我又加了一个辅助电源，用手机充电器改造的.在12V输出位置串联一个45℃的温控开关，改造到输出级散热片上，当输出级散热片达到45℃时，自动启动风扇。
6·把12V的输出电容换成耐压50V的，不然会吓你一跳。
至此改造基本完毕以上就是电脑ATX电源改造可调的基本教程了！至于细节方面的只能遇见问题再解决。
以下再次讲解调流改造过程：（电路原理图）精简出调流模式的原理并画了这个原理图以下为讲解：1、稳流（调流）最大数首先要确定（和电源功率有直接关系）我这个电源最大输出240W 所以我电源最大输出电流定为10A （0~30V调压）2、看电路图右边部分，是TL494 15脚的调流控制采样电阻，电压变动范围计算公式“15脚电压=(0~5V基准电压*1K ) / 47K =0~0.1v3、看原理图左边部分，是电流采样电阻（0.01Ω）分压电路，在10A满负荷状态下，电阻压降为0.1V，也就是说TL494 16脚电位被抬升0.1V4、看到这里你可能已经注意到，15脚和16脚的电压变化都是0~0.1V。
下面我继续说5、TL494 比较器工作原理，当15脚电压大于16脚时，比较器不工作，占空比不改变；当16脚电压大于15脚时，PWM调整占空比，最终结果是电压下降。
（这就是我们要的调流、稳流）电压下降了，在负载不变的情况下，电流自然就下来了。
6、当电源没有电流输出时候，16脚电位为0V 15脚电压变化0~0.1V，TL494内部比较器不工作，当负载达到10A 或者超过10A，（这里就是短路保护明白了吧）16脚的电压会到0.1V或者超过0.1V 电源会自动调节PWM 占空比，逐渐降低输出电压，直至关闭TL494输出为止。
7、16脚电压取值限定在0.1V （参见第一条），15脚电压能在0~0.1V 之间变化，从而控制16脚电压在0~0.1V之间变化，16脚电压只要大于15脚电压，内部比较器就会工作，调整PWM占空比，降低电压，从而达到控制电流的目的，最终输出结果就是调流范围0A ~10A 。
8、ATX电源原有过流保护原理：基于负载愈大，功率管集电极的脉冲电压也愈高，也即是过流采样电阻上的电压也愈高，从这里采样经二极管整流和分压电路送到４９４的{16}脚。
随着负载的加重，{16}脚的电平也随之上升，当超过{15}脚的电平时，误差放大器输出的误差电压促使调制脉冲的宽度变窄从而使电压下降负载电流减小。
另外，从分压采样电阻获得的分压再送到３３９的{5}脚，当{5}脚的电平超过{4}脚时，{2}脚即输出高电平送到４９４的{4}脚，４９４停止输出脉冲信号，终止±５Ｖ、±１２Ｖ、＋３．３Ｖ电源的输出，达到过流及短路保护的目的。
需要说明的是：４９４的{16}脚电平的高低只能改变输出脉冲的宽度，但不影响４９４的{4}脚电平状态。
网上你们找不到这么简单易懂的说明，这是我花了1个礼拜整明白的东西。
如果有错误欢迎指正。
综上所述，调流和调压都是一个概念，只是理解方式的不同而============================================= ===============基本参数：ATX主芯片：TL494(7500) +LM339 （以后更新SG6105的改造）电源功率：220W电压范围：0~30V电流可调：0 ~ 7A过压范围：31.2~32V自动保护（lm339控制，防止可调电位器损坏，电压不可控）温控风扇：〉45℃自动启动开机方式：power on信号开机（lm339控制，你自己可以做延伸，触控开机哈哈）短路保护：lm339控制过流，防止可调电位器损坏，电流不可控。
给蓄电池充电不要弄错了+ - 极，否则直接击穿整流输出管以下是教程：以下的参数都是我实际改造所用，可以效仿1、第一步你要先做调压！这里不再阐述。
调压完成后，断开tl494 15脚的任何连接，[15脚接102电容到3脚15脚接103电容---47K电阻---到3脚，不接会在调流时候自激，]去除16脚连接的两个电阻，（此时不能加电试机切忌）2、当你拿到电流采样电阻后，你不确定他是不是0.01欧姆怎么办？这时候你就需要电压、电流法测量电阻。
按照我的图接好电流采样电阻，保证电流输出2A，测得采样电阻两端压降为8.4mv（0.0084V）R=V/I=0.0084/2=0.0042欧姆。
3、最大电流数确定电流（MAX）=总功率/最高电压I=220/30=7A (这就是我们需要横流的最大值)4、确定电压采样范围16脚电压变动=采样电阻*电流电压变动=0.0042欧姆*7A=0.0294V5、15脚的电压变动范围要和16脚一致，我知道可调电阻大小，但是我不能确定另外一个电阻阻值怎么办？15脚电压=(0~5V基准电压*2.2K) / ？K =0~0.0294v=5*2.2/0.0294=374K左右6、一切焊接好后，上机测试，不管输出多少电压！短路都是6.79A，改造完成基于TL494(7500B)+LM339方案改造致命缺陷说明：1、依据以上的教程改造的，具体保护如下：可调电压、可调电流（横流，短路横流）对金属外壳短路保护（不能拆除LM339，为什么呢？）2、依据网上经典的电路图改造的可调电压、可调电流---致命缺陷就是金属外壳和正极不能对外壳短路。
3、改造过程最忌讳不弄懂原理就开始拆元件的网友们，这里申明一下，除非你是高手否则一定失败。
4、我所有的教程是原理图，不是实际改造图纸，直接仿制参数来做多少会有一些问题。
真正改造的步骤如下：1、先看懂原理，准备改造元件，必须先从0-15V可调做起（这是为什么呢？）2、找到5V 12V 电源的采样电阻，断开5v采样电阻（12V采样和5V的是并联的电阻）3、拆除TL 494 1脚 2脚的一些元件，2脚对3脚的任何元件不要拆除。
4、按照我的原理图进行更换，（这里需要说明，我的0-15V 0-24V 0-30V 调压教程里面是原理图，实际改造中2脚接的那个2.2K固定阻值电阻要换成10K，同时1脚也要接10K）5、试验0-15V 可调，成功后开始拆除3.3 5 12 -5 -12V过压、欠压保护电路。
6、同时更换12V输出滤波电容为至少30V 耐压的电容。
（这又是为什么呢？）7、确认无误后，更换12V采样电阻R1\R2的比例，等到0-30V的可调电压变动范围。
8、必须拆除3.3 5 -5 -12，所有的电路（整流管、电感、滤波、泄放电阻等）9、如果有啸叫，请调整TL 494 2脚、3脚的电阻和电容大小，这个反馈电路具体阻值需要自己去试验，如果你幸运数值应该为电阻：47K 电容：0.01UF到这里可调基本上改造完毕，完美调压0-30V、短路保护。
如果想要调流功能继续下面工作10、断开TL 494 15脚、16脚所有外围电路，参照经典电路图去改装，（具体阻值我可以例如一下：220W电源，短路电流为7A ，15脚电阻应该为74K 可调1k，16脚采样为0.01Ω。
）11、确定电路无误，在2V状态下测试调流功能（为什么是2V状态下呢？）12、如果您是幸运的，一次就能成功。
简单流程就是这样了=================================================================== ============================================================================= ==============附录，菜鸟制作和部分补充图片第一步：首先大家要先测试一下电源，将ATX电源接电，然后短接绿线和黑线（黑线很多任意一根就可以），这时你会发现电源风扇开始工作了，这就代表ATX电源已经开始工作，各个输出已经有电压了！然后我们用万用表测量一下各个输出的电压！【对于电源黑色线都代表对地，也就是万用表黑线接的位置】，下图是ATX各个引脚的作用电压和颜色！如果确定各个输出都正常我们就可以开始拆开电源看看内部了！第二步：我们打开电源后会看到电路板，一般的电源还会看到PFC，什么是PFC呢？其实他就像一个变压器一样两根线接在板子上，有很多电源必须接上PFC才可以启动，当然有一些山寨电源PFC是假的，不接也能启动！下面的图是PFC的样子，大家可以看看注意一下，如果你在拔掉PFC接线的时候注意一下接线头的位置，还原回去的时候按照原来位置还原！接下来我们看一下主板上的芯片，一般主板有俩个芯片，一个是TL494(或者是7500B，这两个是一样的)，另外一个是LM339，如果你发现板子上有这两个芯片哪么恭喜你，你可以继续改造了，如果你没有这两个或者没有其中的一个，哪么抱歉你还是还原你的电源吧！因为我就改造过这种ATX，如果你没有LM339其实也可以改造，至少能改成0-15v的！下面图片是这两个芯片，我的是7500B!接下来我们要做的就是将板子拿出来，准备拆线（每样颜色的线留出来一根，这样方便找各个电压区域，都拆也行前提你要能自己找到各个电压区域），这里需要注意板子上的高压区，高压区的电压可是300v的或者更高，千万注意安全！另外不要以为断电就能乱摸板子，高压区断电10秒钟内电容还有余电，这时也能电人的，我就被电过！下图是板子拿出来的全貌，一般有俩个超级大个的电容那部分为高压区，中间间隔散热片！记住背面也别乱摸！！！第三步。
