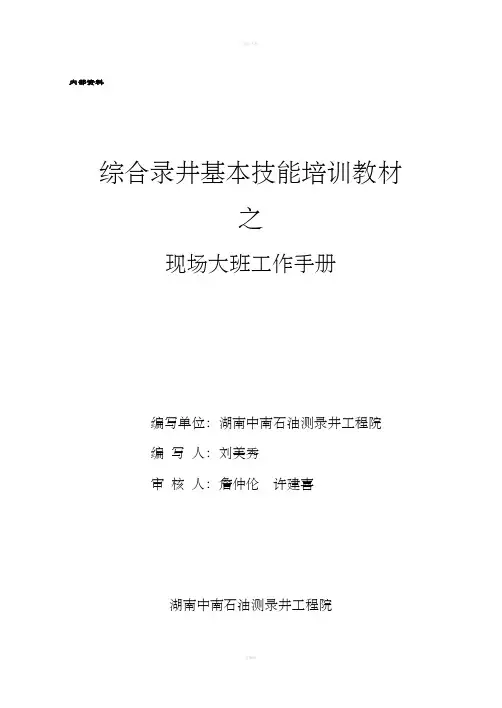

内部资料综合录井基本技能培训教材之现场大班工作手册编写单位：湖南中南石油测录井工程院编写人：刘美秀审核人：詹仲伦许建喜湖南中南石油测录井工程院2005年6月目录第一章现场大班日常工作流程 (2)第一节钻前准备阶段 (2)第二节综合录井前期阶段 (3)第三节进入综合录井阶段 (3)第四节原始资料整理阶段 (6)第五节实物资料上交验收阶段 (6)第二章综合录井基础知识及现场操作方法 (7)第一节钻具管理 (7)第二节迟到时间 (8)第三节岩屑捞取方法 (11)第四节真、假岩屑的判断 (12)第五节荧光录井方法 (13)第六节油气水资料的收集 (15)第七节几种特殊情况的资料收集 (19)第八节特殊作业资料的收集 (20)第九节钻井取芯时油气层归位方法 (21)第十节岩芯编录、保管与入库 (23)第三章小班地质报表记录格式与内容 (26)第四章油气水资料整理格式 (28)第一章现场大班日常工作流程第一节钻前准备阶段1、熟悉钻井地质设计，明确钻井目的，了解预测的地层、岩性、油气分布、地层压力和具体的录井要求；2、协助分队长、地质工程师收集、了解与本井有关的区域和邻井地质资料，特别是了解探区易井喷、易井漏和复杂井段的层位以及邻井对复杂井段的处理经过、结果、经验教训等；3、协助分队长、地质工程师制定地质录井的具体实施方案和技术措施，并向相关人员进行地质交底；4、准备井场工作所需的用品、用具和各项录井记录报表、图纸等；5、与分队全体员工一起安装、校验综合录井仪；6、协助分队长、地质工程师与仪器工程师制定具体的HSE等方案。
第二节综合录井前期阶段1、协助工程方与采集工一起做好钻具管理工作。
准确丈量钻具，做到五清楚（即钻具组合、钻具总长、方入、井深、下接单根）、三对口（即工程、地质、仪器）、一复查（全面复查钻具）、严把倒换关，确保井深准确无误。
并按质量管理体系的管理要求做好钻具原始数据等的登记、造册，以便查对（要求原始数据工程、地质方负责人签字）；2、每天按《规范》、《设计》、《录井队作业文件》及甲方的要求等对采集工的各项工作做好检查与记录，发现问题督促采集工及时进行整改，并按质量管理体系的管理要求做好原始记录；3、每天按时绘制钻时曲线，以便及时给录井分队长划分地层（在无岩屑的情况下）提供依据；4、按设计要求与《规范》做好迟到时间的测定与校正工作，为下一步的综合录井打好基础；第三节进入综合录井阶段除了做好以上各点外，还应做如下工作：1、督促采集工按迟到时间及设计间距，连续固定位置，准确捞取、清洗、晾晒岩屑；2、按《规范》及《设计》要求做好岩屑的装袋与保管工作；3、督促采集工按《规范》及《设计》要求做好岩性的初步鉴定工作，并按《规范》在地质班报表上的相应栏目中详实记录。

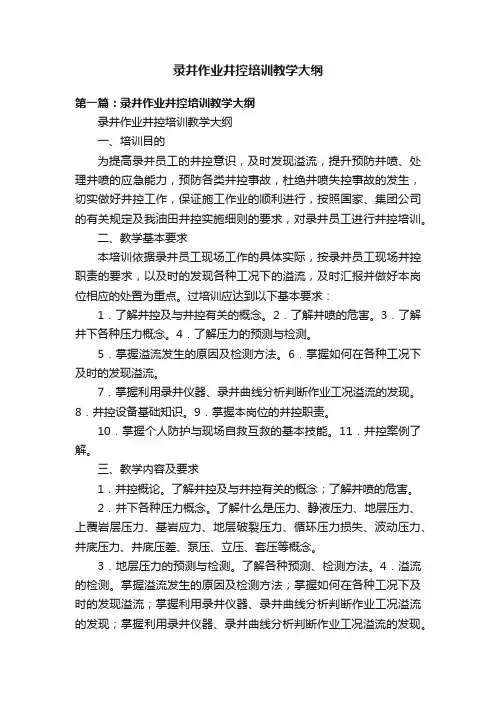

录井作业井控培训教学大纲第一篇：录井作业井控培训教学大纲录井作业井控培训教学大纲一、培训目的为提高录井员工的井控意识，及时发现溢流，提升预防井喷、处理井喷的应急能力，预防各类井控事故，杜绝井喷失控事故的发生，切实做好井控工作，保证施工作业的顺利进行，按照国家、集团公司的有关规定及我油田井控实施细则的要求，对录井员工进行井控培训。
二、教学基本要求本培训依据录井员工现场工作的具体实际，按录井员工现场井控职责的要求，以及时的发现各种工况下的溢流，及时汇报并做好本岗位相应的处置为重点。
过培训应达到以下基本要求：1．了解井控及与井控有关的概念。
2．了解井喷的危害。
3．了解井下各种压力概念。
4．了解压力的预测与检测。
5．掌握溢流发生的原因及检测方法。
6．掌握如何在各种工况下及时的发现溢流。
7．掌握利用录井仪器、录井曲线分析判断作业工况溢流的发现。
8．井控设备基础知识。
9．掌握本岗位的井控职责。
10．掌握个人防护与现场自救互救的基本技能。
11．井控案例了解。
三、教学内容及要求1．井控概论。
了解井控及与井控有关的概念；了解井喷的危害。
2．井下各种压力概念。
了解什么是压力、静液压力、地层压力、上覆岩层压力、基岩应力、地层破裂压力、循环压力损失、波动压力、井底压力、井底压差、泵压、立压、套压等概念。
3．地层压力的预测与检测。
了解各种预测、检测方法。
4．溢流的检测。
掌握溢流发生的原因及检测方法；掌握如何在各种工况下及时的发现溢流；掌握利用录井仪器、录井曲线分析判断作业工况溢流的发现；掌握利用录井仪器、录井曲线分析判断作业工况溢流的发现。
5．井控设备基础知识。
了解井设备的基本情况；了解井控设备的工作压力及设备的现场部局安装、使用情况。
6．溢流的处置。
掌握本岗位的井控职责；掌握个人防护与现场自救互救的基本技能。
7．井控案例学习了解。
8．讨论、互动交流。
培训教师与学员、学员之间进行讨论、互动、交流，提出工作中出现的实际问题，分析研究找出解决问题的最优方法，促进相互提高。

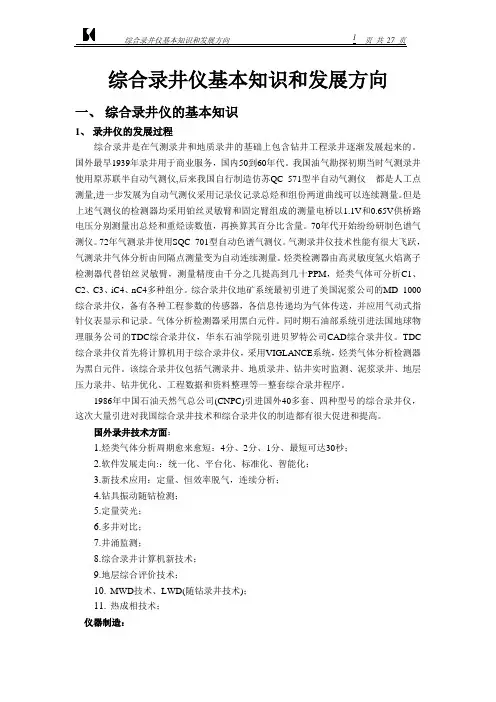

综合录井仪基本知识和发展方向一、综合录井仪的基本知识1、录井仪的发展过程综合录井是在气测录井和地质录井的基础上包含钻井工程录井逐渐发展起来的。
国外最早1939年录井用于商业服务，国内50到60年代。
我国油气勘探初期当时气测录井使用原苏联半自动气测仪,后来我国自行制造仿苏QC_571型半自动气测仪 都是人工点测量,进一步发展为自动气测仪采用记录仪记录总烃和组份两道曲线可以连续测量。
但是上述气测仪的检测器均采用铂丝灵敏臂和固定臂组成的测量电桥以1.1V和0.65V供桥路电压分别测量出总烃和重烃读数值，再换算其百分比含量。
70年代开始纷纷研制色谱气测仪。
72年气测录井使用SQC_701型自动色谱气测仪。
气测录井仪技术性能有很大飞跃，气测录井气体分析由间隔点测量变为自动连续测量。
烃类检测器由高灵敏度氢火焰离子检测器代替铂丝灵敏臂，测量精度由千分之几提高到几十PPM，烃类气体可分析C1、C2、C3、iC4、nC4多种组分。
综合录井仪地矿系统最初引进了美国泥浆公司的MD_1000综合录井仪，备有各种工程参数的传感器，各信息传递均为气体传送，并应用气动式指针仪表显示和记录。
气体分析检测器采用黑白元件。
同时期石油部系统引进法国地球物理服务公司的TDC综合录井仪，华东石油学院引进贝罗特公司CAD综合录井仪。
TDC 综合录井仪首先将计算机用于综合录井仪，采用VIGLANCE系统，烃类气体分析检测器为黑白元件。
该综合录井仪包括气测录井、地质录井、钻井实时监测、泥浆录井、地层压力录井、钻井优化、工程数据和资料整理等一整套综合录井程序。
1986年中国石油天然气总公司(CNPC)引进国外40多套、四种型号的综合录井仪，这次大量引进对我国综合录井技术和综合录井仪的制造都有很大促进和提高。
国外录井技术方面：1.烃类气体分析周期愈来愈短：4分、2分、1分、最短可达30秒；2.软件发展走向:：统一化、平台化、标准化、智能化；3.新技术应用：定量、恒效率脱气，连续分析；4.钻具振动随钻检测；5.定量荧光；6.多井对比；7.井涌监测；8.综合录井计算机新技术；9.地层综合评价技术；10.MWD技术、LWD(随钻录井技术)；11.热成相技术；仪器制造：国外综合录井仪制造商竞争相当激烈。

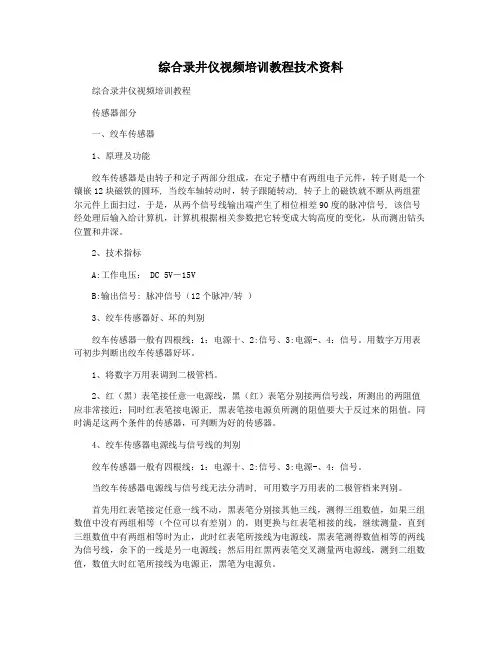

综合录井仪视频培训教程技术资料综合录井仪视频培训教程传感器部分一、绞车传感器1、原理及功能绞车传感器是由转子和定子两部分组成，在定子槽中有两组电子元件，转子则是一个镶嵌12块磁铁的圆环, 当绞车轴转动时，转子跟随转动, 转子上的磁铁就不断从两组霍尔元件上面扫过，于是，从两个信号线输出端产生了相位相差90度的脉冲信号, 该信号经处理后输入给计算机，计算机根据相关参数把它转变成大钩高度的变化，从而测出钻头位置和井深。
2、技术指标A:工作电压： DC 5V－15VB:输出信号: 脉冲信号（12个脉冲/转）3、绞车传感器好、坏的判别绞车传感器一般有四根线：1：电源十、2:信号、3:电源-、4：信号。
用数字万用表可初步判断出绞车传感器好坏。
1、将数字万用表调到二极管档。
2、红（黑）表笔接任意一电源线，黑（红）表笔分别接两信号线，所测出的两阻值应非常接近；同时红表笔接电源正, 黑表笔接电源负所测的阻值要大于反过来的阻值。
同时满足这两个条件的传感器，可判断为好的传感器。
4、绞车传感器电源线与信号线的判别绞车传感器一般有四根线：1：电源十、2:信号、3:电源-、4：信号。
当绞车传感器电源线与信号线无法分清时, 可用数字万用表的二极管档来判别。
首先用红表笔接定任意一线不动，黑表笔分别接其他三线，测得三组数值，如果三组数值中没有两组相等（个位可以有差别）的，则更换与红表笔相接的线，继续测量，直到三组数值中有两组相等时为止，此时红表笔所接线为电源线，黑表笔测得数值相等的两线为信号线，余下的一线是另一电源线；然后用红黑两表笔交叉测量两电源线，测到二组数值，数值大时红笔所接线为电源正，黑笔为电源负。
5、绞车传感器在线测试若要准确判断出传感器的好坏，必须进行通电测试。
测试所需的工具有：开关电源、数字万用表、螺丝刀、传感器。
①、把传感器的电源+、电源-分别接在开关电源的5V 和GND 上。
②、数字万用表打在直流电压档位，红表笔接接任一信号线，黑表笔电源负端，接通开关电源，转动绞车传感器，万用表上会产生0－5V 的电压变化；若红、黑两表笔都接在信号线上，万用表上会产生－5V －0V －5V 的电压变化，这表明传感器性能良好。

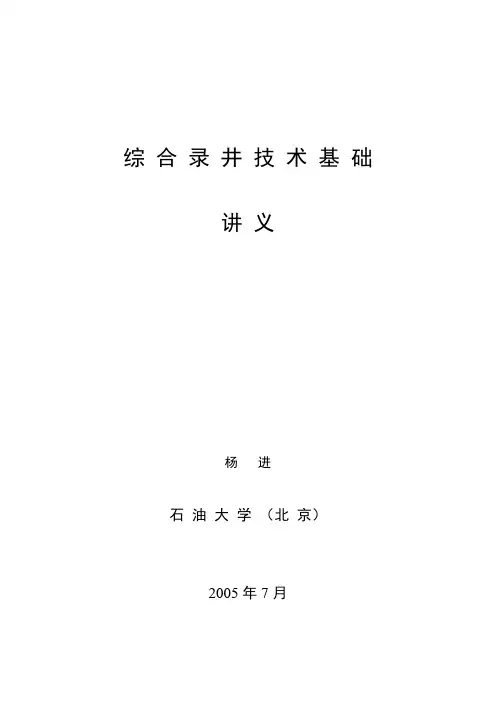

综合录井技术基础讲义杨进石油大学（北京）2005年7月综合录井技术基础综合录井是油气田勘探开发过程中不可缺少的一项基础工程，必须实事求是、认真负责地做好。
