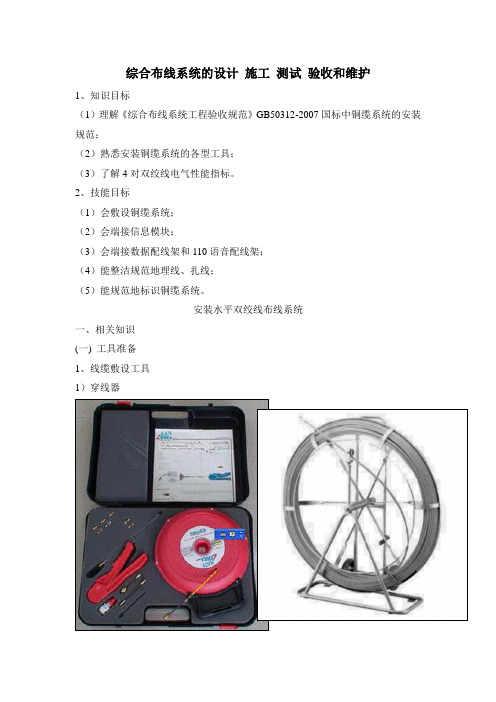

综合布线系统的设计施工测试验收和维护1、知识目标（1）理解《综合布线系统工程验收规范》GB50312-2007国标中铜缆系统的安装规范；（2）熟悉安装铜缆系统的各型工具；（3）了解4对双绞线电气性能指标。
2、技能目标（1）会敷设铜缆系统；（2）会端接信息模块；（3）会端接数据配线架和110语音配线架；（4）能整洁规范地理线、扎线；（5）能规范地标识铜缆系统。
安装水平双绞线布线系统一、相关知识(一) 工具准备1、线缆敷设工具1）穿线器2）双绞线端接工具剥线钳压线工具110打线工具3）标识工具2、线缆整理材料准备1）扎带2）理线架(环)3）标签材料准备(二) 标签材料准备1、线缆标签（1）普通不干胶标签。
该标签成本低，安装简便，不易长久保留。
（2）覆盖保护膜线缆标签。
该标识内容清晰，标签完全缠绕在线缆上并有一层透明的薄膜缠绕在打印内容上。
可以有效地保护打印内容，防止刮伤或腐蚀。
具有良好的防水、防油性能。
安装步骤如图5-9所示：2、套管标签只能在端子连接之前使用，通过电线的开口端套在电线上。
有普通套管和热缩套管之分。
热缩套管在热缩之前可以随便更换标识，具有灵活性，经过热缩后，套管就成为能耐恶劣环境的永久标识。
安装步骤如下：3、场标签由背面为不干胶的材料制成，可贴在设备间、配线间、二级交接间、建筑物布线场的平整表面上。
4、配线架标签配线架标签一般为插入标签，它是硬纸片，通常由安装人员在需要时取下来使用。
5、信息插座面板标签二、综合布线任务实施(一) 敷设双绞线1、敷设双绞线缆的基本要求（1）槽道检查。
（2）放线记录。
（3）线缆应有余量以适应终接、检测和变更。
对绞电缆预留长度：在工作区宜为3～6cm，电信间宜为0.5～2m，设备间宜为3～5m；有特殊要求的应按设计要求预留长度。
（4）桥架及线槽内线缆绑扎要求。
（6）电缆转弯时弯曲半径应符合规定。
（7）电缆与其它管线距离。
（8）预埋线槽和暗管敷设线缆应符合下列规定（9）拉绳速度和拉力。
综合布线及中心机房培训资料一、综合布线概述综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。
它能使语音、数据、图像设备和交换设备与其它信息管理系统彼此相连，也包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。
综合布线系统由不同系列和规格的部件组成，其中包括：传输介质、相关连接硬件（如配线架、连接器、插座、插头、适配器）以及电气保护设备等。
这些部件可用来构建各种子系统，它们都有各自的具体用途，不仅易于实施，而且能随需求的变化而平稳升级。
（一）综合布线的优点1、兼容性：综合布线能兼容众多厂家的设备及不同的传输介质。
2、开放性：对于传统的布线方式，只要用户选定了某种设备，也就选定了与之相适应的布线方式和传输介质。
如果更换另一设备，那么原来的布线就要全部更换。
对于综合布线，由于它采用开放式体系结构，符合多种国际上现行的标准，因此它几乎对所有著名厂商的产品都是开放的。
3、灵活性：综合布线系统中，由于所有信息系统皆采用相同的传输介质、物理星形拓扑结构，因此所有的信息通道都是通用的。
每条信息通道可支持电话、传真、多用户终端。
另外，所有设备的开通及更改均不需要改变布线，只需增减相应的应用设备以及在配线架上进行必要的跳线管理即可。
4、可靠性：综合布线采用高品质的材料和组合压接的方式构成一套高标准的信息传输通道。
所有线槽和相关连接件均通过 ISO 认证，每条通道都要采用专用仪器测试链路阻抗及衰减率，以保证其电气性能。
应用系统布线全部采用点到点端接，任何一条链路故障均不影响其它链路的运行，这就为链路的运行维护及故障检修提供了方便，从而保障了应用系统的可靠运行。
5、先进性：综合布线采用光纤与双绞线混合布线方式，极为合理地构成一套完整的布线。
所有布线均采用世界上最新通信标准，链路均按八芯双绞线配置。
5 类双绞线带宽可达 100MHz，6 类双绞线带宽可达 250MHz。
网络综合布线培训教程(含多场景)网络综合布线培训教程1.引言网络综合布线是构建现代通信网络的基础，是连接各种通信设备、传输信息的桥梁。
随着信息技术的快速发展，网络综合布线系统的需求日益增长，对于从事网络综合布线工作的技术人员的要求也越来越高。
本教程旨在为广大网络综合布线技术人员提供一个系统、全面的培训，帮助大家掌握网络综合布线的基本原理、技术规范、施工方法及测试验收等方面的知识。
2.网络综合布线基本原理2.1网络综合布线概念网络综合布线是一种将通信设备、传输线路、连接器等有机地连接起来，形成一个稳定、可靠、高效的通信网络的技术。
它涉及到通信线路、光缆、无线传输等多种传输介质，以及各种连接器、插座、配线架等配件。
2.2网络综合布线系统组成（1）工作区子系统：包括信息插座、插座盒、连接线等，用于连接终端设备与水平布线子系统。
（2）水平布线子系统：包括水平电缆、配线架等，用于实现工作区子系统与管理间子系统的连接。
（3）管理间子系统：包括配线架、交换机等，用于实现水平布线子系统与垂直布线子系统的连接。
（4）垂直布线子系统：包括垂直电缆、光缆等，用于实现管理间子系统与设备间子系统的连接。
（5）设备间子系统：包括网络设备、服务器等，用于实现数据交换、存储等功能。
（6）建筑群子系统：包括室外光缆、电缆等，用于实现建筑物之间的通信连接。
3.网络综合布线技术规范3.1国际标准国际上，网络综合布线的主要标准有：（1）ISO/IEC11801：国际标准化组织制定的综合布线系统国际标准。
（2）TIA/EIA568：美国通信工业协会制定的商业建筑通信布线系统标准。
3.2国内标准我国网络综合布线的主要标准有：（1）GB50311-2007《建筑与建筑群综合布线系统工程设计规范》。
（2）GB50312-2007《建筑与建筑群综合布线系统工程施工及验收规范》。
4.网络综合布线施工方法4.1施工准备（1）熟悉设计图纸，了解工程概况。
3.1综合布线的部件传输媒质⑴对绞线和对绞对称电缆根据我国通信行业标准《数字通信用对绞／星绞对称电缆》和《大楼通信综合布线系统》的规定，国内只生产特性阻抗为100Ω和150Ω的两种规格，不生产120Ω的产品。
目前已建和在建的综合布线系统工程，如采用国外厂商生产的120Ω对绞线电缆时，可参考相关的标准。
在新建的综合布线系统工程中，不允许再采用120Ω的产品。
3.1综合布线的部件传输媒质⑴对绞线和对绞对称电缆 UTP:UTP对绞电缆是无屏蔽层的非屏蔽缆线，由于它具有重量轻、体积小、弹性好和价格适宜等特点，所以使用较多，甚至在传输较高速数据的链路上也有采用。
但其抗外界电磁干扰的性能较差，安装时因受牵拉和弯曲，易使其均衡绞距受到破坏，因此，不能满足电磁兼容（EMC）性规定的要求。
同时该种电缆在传输信息时易向外辐射泄漏，安全性较差，在党政军和金融等重要部门的工程中不宜采用. 3.1综合布线的部件传输媒质⑴对绞线和对绞对称电缆 STP:STP（每对芯线和电缆绕包铝箔、加铜编织网）FTP（纵包铝箔） SFTP（纵包铝箔、加铜编织网）对绞电缆都是有屏蔽层的屏蔽缆线，具有防止外来电磁干扰和防止向外辐射的特性，但它们都存在重量重、体积大、价格贵和不易施工等问题。
在施工安装中均要求完全屏蔽和正确接地，才能保证其特性效果。
因此，在决定是否采用屏蔽缆线时，应从智能化建筑的使用性质、所处的环境和今后发展等因素综合考虑。
3.1综合布线的部件传输媒质（2）光缆根据我国通信行业标准规定，在综合布线系统中，按工作波长采用的光纤是0.85μm 0.8μm～0.9μm）和1.30μm（1.25μm～1.35μm）两种。
以多模光纤（MMF）纤芯直径考虑，推荐采用50μm／125μm或62.5μm／125μm两种类型的光纤。
在要求较高的场合，也可采用8.3μm／125μm突变型单模光纤（SMF）. 其中以62.5μm／125μm渐变型增强多模光纤使用较多。
网络电话布线培训内容
一：布线的概念、应用、主要产品及功能。
二：网络布线的产品选型，及各产品的主要功能。
三：电话布线的产品选型，及各产品的主要功能。
四：如何制作网络跳线。
五：如何制作电话跳线。
网络跳线与电话跳线的区别。
六：什么叫超五类，什么叫六类，如何区分。
并讲述一下综合布线的发展史。
七：关于综合布线的一些规范。
八：网络对应表、电话对应表，系统图、如何看？如何理解？如何对应？如何修改？九：常见故障处理：
1：网络不通。
如何判断，如何处理。
常见原因。
2：电话不通。
如何判断，如何处理。
常见原因。
3：一些特殊处理手段。
如8芯线，有3芯已断等。
4：将二楼的电话，如何跳至三楼？
5：
十：自由提问。
3.1综合布线的部件传输媒质⑴对绞线和对绞对称电缆根据我国通信行业标准《数字通信用对绞/星绞对称电缆》和《大楼通信综合布线系统》的规定，国内只生产特性阻抗为100Q和150Q 的两种规格，不生产120Q的产品。
目前已建和在建的综合布线系统工程，如采用国外厂商生产的120Q对绞线电缆时，可参考相关的标准。
在新建的综合布线系统工程中，不允许再采用120 Q的产品。
3.1 综合布线的部件传输媒质⑴对绞线和对绞对称电缆UTP:UTP对绞电缆是无屏蔽层的非屏蔽缆线，由于它具有觅量轻、体积小、弹性好和价格适宜等特点, 所以使用较多，甚至在传输较高速数据的链路上也有采用。
但其抗外界电磁干扰的性能较差，安装吋因受牵拉和弯脚，易使其均衡绞距受到破坏，因此，不能满足电磁兼容（EMC）性规定的要求。
同时该种电缆在传输信息时易向外辐射泄漏，安全性较差，在党政军和金融等重要部门的工程屮不宜采用・3.1综合布线的部件传输媒质⑴对绞线和对绞对称电缆STP: STP（每对芯线和电缆绕包铝箔、加铜编织网）FTP （纵包铝箔）SFTP （纵包铝箔、加铜编织网）对绞电缆都是有屏蔽层的屏蔽缆线，具有防止外来电磁干扰和防止向外辐射的特性，但它们都存在重量重、体积大、价格贵和不易施工等问题。
在施工安装屮均要求完全屏蔽和正确接地，才能保证其特性效果。
因此，在决定是否采用屏蔽缆线时，应从智能化建筑的使用性质、所处的环境和今后发展等因素综合考虑。
3.1综合布线的部件传输媒质（2）光缆根据我国通信行业标准规定，在综合布线系统中，按工作波长采用的光纤是0. 85nm0.8nm~0.9um）和 1.30nm （l・25uin〜l・35m）两种。
以多模光纤（MMF）纤芯直径考虑，推荐采用50 u m / 125卩m或62. 5卩m / 125卩m两种类型的光纤。
在要求较高的场合，也可采用& 3um/ 125 u m突变型单模光纤（SMF）. 其中以62. 5 Um/125 uni渐变型增强多模光纤使用较多。
综合布线系统的设计施工测试验收和维护1、知识目标（1）理解《综合布线系统工程验收规范》GB50312-2007国标中铜缆系统的安装规范；（2）熟悉安装铜缆系统的各型工具；（3）了解4对双绞线电气性能指标。
2、技能目标（1）会敷设铜缆系统；（2）会端接信息模块；（3）会端接数据配线架和110语音配线架；（4）能整洁规范地理线、扎线；（5）能规范地标识铜缆系统。
安装水平双绞线布线系统一、相关知识(一) 工具准备1、线缆敷设工具1）穿线器2）双绞线端接工具➢剥线钳➢压线工具➢110打线工具3）标识工具2、线缆整理材料准备1）扎带2）理线架(环)3）标签材料准备(二) 标签材料准备1、线缆标签（1）普通不干胶标签。
该标签成本低，安装简便，不易长久保留。
（2）覆盖保护膜线缆标签。
该标识内容清晰，标签完全缠绕在线缆上并有一层透明的薄膜缠绕在打印内容上。
可以有效地保护打印内容，防止刮伤或腐蚀。
具有良好的防水、防油性能。
安装步骤如图5-9所示：2、套管标签只能在端子连接之前使用，通过电线的开口端套在电线上。
有普通套管和热缩套管之分。
热缩套管在热缩之前可以随便更换标识，具有灵活性，经过热缩后，套管就成为能耐恶劣环境的永久标识。
安装步骤如下：3、场标签由背面为不干胶的材料制成，可贴在设备间、配线间、二级交接间、建筑物布线场的平整表面上。
4、配线架标签配线架标签一般为插入标签，它是硬纸片，通常由安装人员在需要时取下来使用。
5、信息插座面板标签二、综合布线任务实施(一) 敷设双绞线1、敷设双绞线缆的基本要求（1）槽道检查。
（2）放线记录。
（3）线缆应有余量以适应终接、检测和变更。
对绞电缆预留长度：在工作区宜为3～6cm，电信间宜为0.5～2m，设备间宜为3～5m；有特殊要求的应按设计要求预留长度。
（4）桥架及线槽内线缆绑扎要求。
（6）电缆转弯时弯曲半径应符合规定。
（7）电缆和其它管线距离。
（8）预埋线槽和暗管敷设线缆应符合下列规定（9）拉绳速度和拉力。
(10) 双绞线牵引。
正常挤压2、暗道布线暗道布线是在浇筑混凝土时已把管道预埋好地板管道或墙体管道，管道内有牵引电缆线的钢丝或铁丝，如果没有，就用小型穿线器牵引。
安装人员只需索取管道图纸来了解布线管道系统，确定布线路由。
管道一般从配线间或走廊水平主干槽道埋到信息插座安装孔，安装人员只要将4对线电缆线固定在信息插座的拉线端，从管道的另一端将线缆牵引拉出。
3、天花板布线水平布线最常用的方法是在天花板内布线。
具体施工步骤如下：（1）确定布线路由；（2）沿着所设计的路由，打开天花板，用双手推开每块镶板，多条4对线很重，为了减轻压在吊顶上的压力，可使用J形钩、吊索及其他支撑物来支撑；（3）以同一工作区信息点为一组，每组布放6根双绞线缆为宜；（4）加标签。
在箱上或放线记录表上写标识编号，在线缆的末端注上标识编号；（5）在离电信间最远的一端开始，拉到电信间。
（6）将线缆整理进机柜。
4、墙壁线槽布线墙面线槽布线是一种明铺方式，均为短距离段落。
如已建成的建筑物中没有暗敷管槽时，只能采用明敷线槽或将线缆直接敷设，在施工中应尽量把线缆固定在隐蔽的装饰线下或不易被碰触的地方，以保证线缆安全。
在墙壁上布线槽一般遵循下列步骤：（1）确定布线路由；（2）沿着路由方向放线（讲究直线美观）；（2）线槽每隔1 m要安装固定螺钉；（4）布线时线槽容量为7 0％；（5）盖塑料槽盖。
盖槽盖应错位盖。
5、机柜进行及理线（1）机柜顶部进线（2）活动地板机柜底部进线（3）水泥地板机柜底部进线(二) 端接双绞线缆1、端接双绞线缆的基本要求（1）端接双绞线缆前，必须核对线缆标识内容是否正确。
（2）线缆中间不能有接头。
（2）线缆终接处必须牢固、接触良好。
（4）双绞电缆和连接器件连接应认准线号、线位色标，不得颠倒和错接（5）端接时，每对对绞线应保持扭绞状态，线缆剥除外护套长度够端接即可，最大暴露双绞线长度为40-50mm，扭绞松开长度对于3类电缆不应大于75mm；对于5类电缆不应大于13mm；对于6类电缆应尽量保持扭绞状态，减小扭绞松开长度；7类布线系统采用非RJ45方式连接时，连接图应符合相关标准规定。
（6）虽然线缆路由中允许转弯，但端接安装中要尽量避免不必要的转弯，绝大多数的安装要求少于3个90°转弯，在一个信息插座盒中允许有少数线缆的转弯及短的（30cm）盘圈。
安装时要避免下列情况：避免弯曲超过90°；避免过紧地缠绕线缆；避免损伤线缆的外皮；剥去外皮时避免伤及双绞线绝缘层。
（7）线缆剥掉塑料外套后，双绞线对在端接时的注意事项如图5-23所示（8）线缆终端方法应采用卡接方式，施工中不宜用力过猛，以免造成接续模块受损。
（9）对通信引出端内部连接件进行检查，做好固定线的连接，以保证电气连接的完整牢靠。
（10）线对屏蔽和电缆护套屏蔽层在和模块的屏蔽罩进行连接时，应保证360°的接触，而且接触长度不应小于10mm，以保证屏蔽层的导通性能。
（11）信息模块/RJ连接头和双绞线端接有T568A或T568B两种结构，但在同一个综合布线工程中，两者不应混合使用。
（12）各种线缆（包括跳线）和接插件间必须接触良好、连接正确、标志清楚。
跳线选用的类型和品种均应符合系统设计要求。
跳线可以分为以下几种：两端均为110插头（4对或5对）；两端均为RJ45插头；一端为RJ45，一端为110插头。
2、端接RJ-45连接头（水晶头）RJ-45水晶头连接按T568A和T568B排序。
T568A的线序是：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。
T568B的线序是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
下面以T568B标准为例，介绍RJ-45水晶头连接步骤。
（1）剥线。
用双绞线剥线器将双绞线塑料外皮剥去2～3cm。
（2）排线。
将绿色线对和蓝色线对放在中间位置，而橙色线对和棕色线对放在靠外的位置，形成左一橙、左二蓝、左三绿、左四棕的线对次序。
（3）理线。
小心地剥开每一线对（开绞），并将线芯按T568B标准排序，特别是要将白绿线芯从蓝和白蓝线对上交叉至3号位置，将线芯拉直压平、挤紧理顺（朝一个方向紧靠）。
（4）剪切。
将裸露出的双绞线芯用压线钳、剪刀、斜口钳等工具整齐地剪切，只剩下约13mm的长度。
（5）插入。
一手以拇指和中指捏住水晶头，并用食指抵住，水晶头的方向是金属引脚朝上、弹片朝下。
另一只手捏住双绞线，用力缓缓将双绞线8条导线依序插入水晶头，并一直插到8个凹槽顶端。
（6）检查。
检查水晶头正面，查看线序是否正确；检查水晶头顶部，查看8根线芯是否都顶到顶部。
（7）压接。
确认无误后，将RJ-45水晶头推入压线钳夹槽后，用力握紧压线钳，将突出在外面的针脚全部压入RJ-45水晶头内，RJ-45水晶头连接完成。
3、安装信息插座信息插座安装步骤信息插座由面板、信息模块和盒体底座几部分组成，其中信息模块端接是信息插座安装的关键。
信息插座的安装步骤如下。
（1）将双绞线从线槽或线管中通过进线孔拉入信息插座底盒中。
（2）为便于端接、维修和变更，线缆从底盒拉出后预留15cm左右后将多余部分剪去。
（3）端接信息模块。
（4）将见余线缆盘于底盒中。
（5）将信息模块插入面板中。
（6）合上面板，紧固螺钉，插入标识，完成安装。
4、打线信息模块端接步骤（以568B标为例）（1）用剥线钳剥去4对双绞线的外皮约3cm，如图1所示。
（2）用剪刀剪去撕剥线，如图2所示。
（3）按照模块上标示的568B标线序，将线对整理至对应的位置，如图3所示；（4）有两种方法将线芯卡接到对应的槽位上，方法1从线头处打开绞对并卡接到槽位上（开绞长度为刚好能卡入槽位），方法2为不用开绞，从线头处挤开线对，将两个线芯同时卡入相邻槽位），如图4所示；（5）当线对都卡入相应的槽位后，再一次检查各线对线序是否正确，如图5所示；（6）用单用打线刀（刀要和模块垂直，刀口向外）逐条压入线芯，并打断多余的线头，如图6所示；（7）压接后的信息模块，如图2-30所示；（8）给模块安装上保护帽，如图2-31所示，模块安装完毕。
5、安装数据配线架数据配线架安装基本要求固定式配线架安装过程如下：（1）将配线架固定到机柜合适位置，在配线架背面安装理线环。
（2）从机柜进线处开始整理电缆，电缆沿机柜两侧整理至理线环处，使用绑扎带固定好电缆，一般6根电缆作为一组进行绑扎，将电缆穿过理线环摆放至配线架处。
（3）根据每根电缆连接接口的位置，测量端接电缆应预留的长度，然后使用压线钳、剪刀、斜口钳等工具剪断电缆。
（4）根据选定的接线标准，将T568A或T568B标签压入模块组插槽内。
（5）根据标签色标排列顺序，将对应颜色的线对逐一压入槽内，然后使用打线工具固定线对连接，同时将伸出槽位外多余的导线截断，如下图。
（6）将每组线缆压入槽位内，然后整理并绑扎固定线缆，如下图所示，固定式配线架安装完毕。
安装大对数语音干线系统一、相关知识(一) 工具准备1、线缆敷设工具（1）线轴支架（2）滑车（3）牵引机2、大对数端接工具(二) 垂直主干管道准备二、任务实施（一）敷设大对数线缆（适用于高楼和施工量大的现场）1、向下垂放线缆2、向上牵引线缆。
