综合布线及中心机房培训资料一、综合布线概述综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。
它能使语音、数据、图像设备和交换设备与其它信息管理系统彼此相连，也包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。
综合布线系统由不同系列和规格的部件组成，其中包括：传输介质、相关连接硬件（如配线架、连接器、插座、插头、适配器）以及电气保护设备等。
这些部件可用来构建各种子系统，它们都有各自的具体用途，不仅易于实施，而且能随需求的变化而平稳升级。
（一）综合布线的优点1、兼容性：综合布线能兼容众多厂家的设备及不同的传输介质。
2、开放性：对于传统的布线方式，只要用户选定了某种设备，也就选定了与之相适应的布线方式和传输介质。
如果更换另一设备，那么原来的布线就要全部更换。
对于综合布线，由于它采用开放式体系结构，符合多种国际上现行的标准，因此它几乎对所有著名厂商的产品都是开放的。
3、灵活性：综合布线系统中，由于所有信息系统皆采用相同的传输介质、物理星形拓扑结构，因此所有的信息通道都是通用的。
每条信息通道可支持电话、传真、多用户终端。
另外，所有设备的开通及更改均不需要改变布线，只需增减相应的应用设备以及在配线架上进行必要的跳线管理即可。
4、可靠性：综合布线采用高品质的材料和组合压接的方式构成一套高标准的信息传输通道。
所有线槽和相关连接件均通过 ISO 认证，每条通道都要采用专用仪器测试链路阻抗及衰减率，以保证其电气性能。
应用系统布线全部采用点到点端接，任何一条链路故障均不影响其它链路的运行，这就为链路的运行维护及故障检修提供了方便，从而保障了应用系统的可靠运行。
5、先进性：综合布线采用光纤与双绞线混合布线方式，极为合理地构成一套完整的布线。
所有布线均采用世界上最新通信标准，链路均按八芯双绞线配置。
5 类双绞线带宽可达 100MHz，6 类双绞线带宽可达 250MHz。
计算机网络技术与综合布线复习资料一.单选题（共40题）1综合布线系统工程项目招标的方式不包括（）A公开招标B竞争性谈判C询价采购D统一来源采购正确答案：D2一般地说,4对双绞线绞距周期在( )长度内,A、38.1mmB、37.1mmC、36.1mmD、35.1mm正确答案：A3以下不是IT行业的预算设计方式取费的主要内容有( )A材料费B施工费C设计费D劳务费正确答案：D4一般一个建筑物宜设置( )进线间A1个B2个C3个D4个正确答案：A5以下关于垂直子系统说法不正确的是（）A是综合布系统中非常关键的组成部分。
B它由设备间子系统与管理间子系统的线缆组成，一般采用大对数电缆或光缆，两端分别连接在设备间和管理间的配线架上。
C垂直子系统是一个总线结构，实现建筑物设备间与管理间的通信连接。
D它是建筑物内综合布线的主干线缆，是楼层管理间与设备间之间垂直布放线缆的统称。
正确答案：C6工业级布线系统宜采用( )拓扑结构A星形网络B总线网络C广播网络D树形网络正确答案：A7CP集合点与FD配线架之间水平线缆的长度应大于。
A10m B15m C20m D25m正确答案：B8按接口类型,硬盘可分为( )AIDE接口BSATA接口CSCSI接口型硬盘DUSB接口硬盘正确答案：A9光纤的主要材质为（）A铜B水晶C石英D碳酸钙正确答案：C10最早的综合布线标准起源于( )A美国B中国C日本D英国正确答案：A11我国国家标准GB50311《综合布线系统工程设计规范》是在哪一年颁布的( )A2005B2006C2007D2008正确答案：C12制作布线标记要有（）以上保质期A10B15C5D20正确答案：A13以下关于设备间子系统说法不正确的是（）A一个集中化设备区，连接系统公共设备及通过垂直干线子系统连接至管理子系统，如局域网（LAN）、主机、建筑自动化和保安系统等B设备间子系统是大楼中数据、语音垂直主干线缆终接的场所。

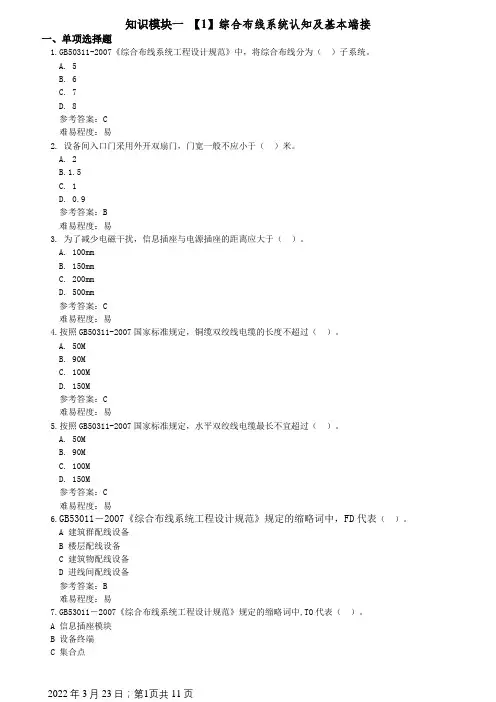

知识模块一【1】综合布线系统认知及基本端接一、单项选择题1.GB50311-2007《综合布线系统工程设计规范》中，将综合布线分为（）子系统。
A. 5B. 6C. 7D. 8参考答案：C难易程度：易2. 设备间入口门采用外开双扇门，门宽一般不应小于（）米。
A. 2B.1.5C. 1D. 0.9参考答案：B难易程度：易3. 为了减少电磁干扰，信息插座与电源插座的距离应大于（）。
A. 100mmB. 150mmC. 200mmD. 500mm参考答案：C难易程度：易4.按照GB50311-2007国家标准规定，铜缆双绞线电缆的长度不超过（）。
A. 50MB. 90MC. 100MD. 150M参考答案：C难易程度：易5.按照GB50311-2007国家标准规定，水平双绞线电缆最长不宜超过（）。
A. 50MB. 90MC. 100MD. 150M参考答案：C难易程度：易6.GB53011－2007《综合布线系统工程设计规范》规定的缩略词中，FD代表（）。
A 建筑群配线设备B 楼层配线设备C 建筑物配线设备D 进线间配线设备参考答案：B难易程度：易7.GB53011－2007《综合布线系统工程设计规范》规定的缩略词中,TO代表（）。
A 信息插座模块B 设备终端C 集合点D 配线终端参考答案：A难易程度：易8.编制信息点数量统计表目的是快速准确的统计建筑物的信息点。
设计人员为了快速合计和方便制表，一般使用（）软件进行。
A ExcelB WordC VisioD PowerPoint参考答案：A难易程度：易9.信息终端在缩略词中用（）进行表示。
A TEB TOC TPD FD参考答案：A难易程度：易10.在信息点统计表中，我们一般要统计信息点的（）。
A 数量和位置B 数量和路线C 路线和拓扑结构D 距离FD的距离参考答案：A难易程度：易11.GB53011－2007《综合布线系统工程设计规范》规定的缩略词中，CD代表（）。
网络综合布线培训教程(含多场景)网络综合布线培训教程1.引言网络综合布线是构建现代通信网络的基础，是连接各种通信设备、传输信息的桥梁。
随着信息技术的快速发展，网络综合布线系统的需求日益增长，对于从事网络综合布线工作的技术人员的要求也越来越高。
本教程旨在为广大网络综合布线技术人员提供一个系统、全面的培训，帮助大家掌握网络综合布线的基本原理、技术规范、施工方法及测试验收等方面的知识。
2.网络综合布线基本原理2.1网络综合布线概念网络综合布线是一种将通信设备、传输线路、连接器等有机地连接起来，形成一个稳定、可靠、高效的通信网络的技术。
它涉及到通信线路、光缆、无线传输等多种传输介质，以及各种连接器、插座、配线架等配件。
2.2网络综合布线系统组成（1）工作区子系统：包括信息插座、插座盒、连接线等，用于连接终端设备与水平布线子系统。
（2）水平布线子系统：包括水平电缆、配线架等，用于实现工作区子系统与管理间子系统的连接。
（3）管理间子系统：包括配线架、交换机等，用于实现水平布线子系统与垂直布线子系统的连接。
（4）垂直布线子系统：包括垂直电缆、光缆等，用于实现管理间子系统与设备间子系统的连接。
（5）设备间子系统：包括网络设备、服务器等，用于实现数据交换、存储等功能。
（6）建筑群子系统：包括室外光缆、电缆等，用于实现建筑物之间的通信连接。
3.网络综合布线技术规范3.1国际标准国际上，网络综合布线的主要标准有：（1）ISO/IEC11801：国际标准化组织制定的综合布线系统国际标准。
（2）TIA/EIA568：美国通信工业协会制定的商业建筑通信布线系统标准。
3.2国内标准我国网络综合布线的主要标准有：（1）GB50311-2007《建筑与建筑群综合布线系统工程设计规范》。
（2）GB50312-2007《建筑与建筑群综合布线系统工程施工及验收规范》。
4.网络综合布线施工方法4.1施工准备（1）熟悉设计图纸，了解工程概况。
contents •网络综合布线概述•传输介质与连接器件•布线系统设计与规划•施工安装与测试验收流程•故障诊断与维护管理策略•行业发展趋势与挑战应对目录01网络综合布线概述定义与发展历程定义发展历程从传统的电话线布线到计算机局域网布线，再到当前的综合布线系统，网络综合布线技术不断演进，满足了日益增长的通信需求。
市场需求与行业应用市场需求行业应用基础知识体系架构综合布线系统组成包括工作区子系统、水平子系统、管理子系统、垂直子系统、设备间子系统、建筑群子系统等六个子系统。
传输媒介与连接器件传输媒介主要包括双绞线、同轴电缆和光纤等；连接器件包括配线架、信息插座、跳线等。
布线设计与施工遵循相关标准和规范，进行科学合理的设计和施工，确保网络综合布线的质量和性能。
02传输介质与连接器件双绞线由两根具有绝缘保护层的铜导线组成成本低，易于安装和维护适用于低速或短距离通信同轴电缆由内导体、绝缘层、外导体和护套组成传输频带较宽，抗干扰能力强适用于较高速率的数据传传输介质类型及特点01020304RJ45连接器用于连接双绞线具有8个引脚，支持T568A和T568B两种接线标准用于连接同轴电缆可实现同轴电缆与设备之间的快速连接和拆卸01 02 03010204选型原则及注意事项根据实际需求选择合适的传输介质和连接器件类型考虑传输距离、速率、成本等因素进行综合评估注意连接器件的兼容性和可靠性，确保网络稳定运行在安装和使用过程中，遵循相关规范和标准，确保施工质量和安全0303布线系统设计与规划设计原则标准规范布线系统设计等级030201设计原则与标准规范工作区子系统包括信息插座、连接跳线和适配器等，实现终水平子系统实现信息插座与管理子系统之间的连接，常用双管理子系统垂直子系统设备间子系统建筑群子系统系统结构层次划分设备间子系统规划方法01020304设备间选址设备间环境要求设备间布局规划设备间标识系统04施工安装与测试验收流程了解项目需求设计综合布线方案准备施工材料和工具确认施工环境和条件施工前准备工作及注意事项各类线缆铺设技巧和方法水平子系统线缆铺设垂直子系统线缆铺设设备间子系统线缆铺设管理间子系统线缆铺设线缆连通性测试测试工具准备性能测试验收报告文档和标签检查测试验收标准和流程介绍05故障诊断与维护管理策略常见故障现象及原因分析线路故障设备故障传输故障通过观察设备指示灯、端口状态等信息，判断故障发生的位置和性质。
网络综合布线知识汇总1、现代世界科技发展的一个主要标志是4C技术，即Computer（计算机）技术、Control(控制)技术、Communication(通信)技术和现代图形显示技术（CRT或液晶）。
2、智能建筑是多学科跨行业的系统技术与工程，它是现代高新技术的结晶，是建筑艺术与信息技术相结合的产物。
3、智能建筑主要由系统集成中心、综合布线系统、楼宇自动化系统、办公自动化系统和通信自动化系统5个部分组成。
4、3A智能建筑：建筑物自动化（BuildingAutomation，BA）、通信自动化（CommunicationAutomation，CA）、办公自动化（OfficeAutomation，OA）。
5、5A：提出防火自动化（FireAutomation，FA）、实现管理自动化（MaintenanceAutomation，MA）、建筑物自动化（BuildingAutomation，BA）、通信自动化（CommunicationAutomation，CA）、办公自动化（OfficeAutomation，OA）。
6、综合布线的特点：兼容性、开放性、灵活性、可靠性、先进性和经济性。
7、综合布线系统的拓扑结构一般采用分层星型结构。
8、6个子系统：工作区子系统、配线（水平）子系统、干线（垂直）子系统、设备间子系统、管理区子系统、建筑群子系统。
9、双绞线可分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）10、屏蔽双绞线电缆（STP）又分为STP和STP-A两种11、双绞线的最大传输距离为 100m。
如果要加大传输距离，在两段双绞线之间可安装中继器，最多可安装4个中继器。
如安装4个中继器连接5个网段，则最大传输距离可达500m。
12、EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。
标准568A：绿白—1，绿—2，橙白—3，蓝—4，蓝白—5，橙—6，棕白—7，棕—8标准568B：橙白—1，橙—2，绿白—3，蓝—4，蓝白—5，绿—6，棕白—7，棕—813、5类双绞线（CAT5）：该类电缆增加了绕线密度，线缆最高频率带宽为100MHz，6类双绞线（CAT6）：性能超过CAT5e，缆线频率带宽为250MHz以上，通常可达600MHz。
14、非屏蔽双绞线电缆的优点如下：（1）无屏蔽外套，直径小，节省所占用的空间。
（2）质量小、易弯曲、易安装。
（3）将串扰减至最小或加以消除。
（4）具有阻燃性。
（5）具有独特性和灵活性，适用于结构化综合布线。
15、近端串扰（NearEndCrossTalk,NEXT），远端串音衰减（FarendCrosstalk,FEXT）16、同轴电缆是由一根空心的外圆导体及其所包围的单根内导线所组成的。
17、同轴电缆可分为两种基本类型：基带同轴电缆和宽带同轴电缆18、粗缆网络结构的主要技术参数如下：最大干线段长度为500m，最大网络干线电缆长度为2500m，每条干线支持的最大节点数为100，收发器之间最小距离为2.5m。
19、光钎，即光导纤维，是一种传输光束的细而柔韧的介质，由一捆光纤组成线缆即光缆。
20、光纤有单模光纤和双模光纤。
21、光缆有一下几个优势和特点：（1）传输率高。
（2）具有较宽的传输带宽。
（3）防电磁辐射性能好。
（4）光缆在工程安装时有一定技术含量，需要专用工具和一定的安装技术。
（5）信号衰减小。
22、单模光纤和多模光纤的不同在于：（1）单模光纤比多模光纤传输的信号更远、更快，但是成本也相对高。
（2）单模光纤也比多模光纤更细。
23、单模光纤与多模光纤特性比较：（1）单模光纤用于高速度、长距离；多模光纤用于低速度，短距离。
（2）单模光纤成本高；多模光纤成本低。
（3）单模光纤是窄芯线，需要激光源；多模光纤是宽芯线，聚光好。
（4）单模光纤耗散极小，高效；多模光纤耗散大，低效。
24、根据折射率分布，光纤可分为跳变式光纤和渐变式光纤。
25、光纤通信主要特点：（1）传输频带宽、通信容量大，短距离时可达到每秒几吉比特的传输速率。
（2）线路损耗低、传输距离远。
（3）抗干扰能力强，应用范围广。
（4）光纤线径细、质量小。
（5）抗化学腐蚀能力强。
（6）光纤制造资源丰富。
26、计算机无线通信传输手段主要采用无线电波（无线电短波、射频、微波）和光波（激光、红外线）。
27、目前进行综合布线系统的设计时，应遵循如下设计原则：（1）尽可能将综合布线系统纳入到建筑物整体规划、设计和建设之中。
（2）综合考虑用户需求、建筑物功能、当地技术和经济的发展水平等因素。
（3）长远规划思想，保持一定的先进性。
（4）扩展性。
（5）标准化。
（6）灵活的管理方式。
（7）经济性28、综合布线设计等级分为基本型、增强型和综合型。
29、基本型综合布线大多数能支持语音/数据服务，其特点如下：（1）是一种富有价格竞争力的综合布线方案，能支持所有语音和数据的应用。
（2）应用于语音、语音/数据或低速数据。
（3）便于技术人员管理。
（4）采用半导体放电管式过压保护和能自动恢复的过流保护。
30、增强型综合布线不仅具有增强功能，而且还有发展余地。
其特点如下：（1）每个工作区有两个信息插座，灵活方便。
（2）任何一个信息插座都要提供语音和数据应用。
（3）可统一色标，按需要可利用配线架或插座面板进行管理。
（4）是一个能为多个应用设备创造部门环境服务的经济有效的综合布线方案。
（5）采用半导体放电管式过压保护和能够自动恢复的过流保护。
31、综合型综合布线中印入光缆，可适用于规模较大的智能建筑，其余特点与基本型或增强型相同。
32、设计一个合理的综合布线系统一般有7个步骤：（1）分析用户需求。
（2）获取建筑物平面图。
（3）系统结构设计。
（4）布线路由设计。
（5）技术方案论证。
（6）绘制综合布线施工图。
（7）编制综合布线用料清单。
33、每个楼层用线量(C)的计算公式如下：C=[0.55(L+S)+6]*nC：每个楼层的用线量L：服务区域内信息插座至配线间的最远距离S：服务区域内信息插座至插座间的最近距离n：每层楼的信息插座（IO）的数量6为端对容差（主要考虑到施工时线缆的损耗、线缆布设长度误差等因素）。
整座楼的用线量：W=MC(M为楼层)电缆订购箱数=W/305箱（按整数计）34、采用6类双绞电缆时，对传输速率超过1000Mbit/s的应用系统，布线距离不宜超过90m。
采用5类双绞电缆和相关连接构成的通道，信息传输速率为100Mbit/s，传输距离为100m。
这种通道传输吉比特以太网（1000Base-T）信息，采用先进的硅处理和信息处理技术，传输距离也能达到100m。
35、管理子系统中干线配线管理宜采用双点管理双交接，楼层配线管理宜采用单点管理。
36、管理间一般有以下设备：（1）机柜（2）交换机（3）信息点集线面板（4）语音点S110集线面板（5）交换机整压电源线37、配线架有12口、24口、48口等38、110型交连硬件基本部件是配线架、连接块、跳线和标签。
39、110型配线架有25对、50对、100对、300对多种规格。
40、5对连接块为蓝、橙、绿、棕、灰。
25对的110配线架基座上安装时，应选择5个4对连接块和1个5对连接块，从左到右完成白区、红区、黑区、黄区和紫区的安装。
41、接地干线是由总接地母线引出的，连接所有接地母线的接地导体。
42、从目前智能小区发展情况看，可分为以下3种：（1）住宅型智能小区（2）商住型智能小区（3）校园智能园区43、根据智能化程度将智能小区分为3种类型，分别是一星级，二星级和三星级。
44、用户需求分析的基本要求：（1）确定工作区数量和性质（2）近期需求与长远发展兼顾（3）征求多方意见45、绘图软件简介：（1）AutoCAD（2）MicrosoftVisio46、线槽有金属线槽和PVC塑料线槽47、桥架组成：（1）槽式桥架（2）托盘式桥架（3）梯级式桥架（4）支架48、根据外形将机柜分为立式机柜、挂墙式机柜和开放式机柜。
49、根据应用，可将机柜分为布线机柜（网络型机柜）、服务器型机柜外、控制台型机柜、自调整组合机柜及用户自行定制的机柜等。
50、面板一般为平面插口型，也有设计为斜口型的。
51、扎带分尼龙扎带与金属扎带。
52、常用的双绞线端接工具主要有以下几种：（1）剥线钳（2）压线工具（3）110打线工具（4）手掌保护器53、综合布线工程施工应把握以下原则：（1）新建或扩建的建筑物的综合布线工程的安装施工，必须严格按照GB50312-2007（综合布线系统工程验收规范）中的有关规定进行。
对就建筑物改造的综合布线系统工程的安装施工，也应以GB50312-2007为依据。
（2）不同规模的综合布线工程，既有建筑物内的布线系统，又有建筑群间的布线系统。
（3）综合布线工程中所用的缆线、部件应符合国家通信行业标准YD/T926/1-3(2001)《大楼通信综合布线系统第1-3部分》等规范或设计文件的规定，工程中不得使用未经鉴定合格的器材与设备。
（4）综合布线系统是工程，必须针对工程的特点，制定规范的组织机构，以保障施工顺利进行。
（5）必须加强施工质量管理。
（6）施工过程中，要按照统一的管理标识，对线缆、配线架、信息插座等进行标记。
54、信息插座有地面型、墙面型和桌面型3种，地面型和墙面型的需要安装底座，信息插座底座安装的基本要求是平稳。
55、双绞线施工的基本要求如下：（1）布线电缆应有冗余。
（2）电缆转弯时弯曲半径应符合下列规定：a．非屏蔽4对双绞线缆的弯曲半径应至少为电缆外径的4倍，在施工过程中应至少为8倍。
b．屏蔽双绞线电缆的弯曲半径应至少为电缆外径的6-10倍。
c．主干双绞线电缆的弯曲半径应至少为电缆外径的10倍。
（3）拉绳缆的速度从理论上讲，线的直径愈小，则拉的速度愈快。
（4）放线记录。
56、在竖井中敷设干线电缆一般有两种方法：向下垂放电缆和向上牵引电缆。
57、比较常见的光纤连接器：（1）FC型光纤连接器（2）SC型光纤连接器（3）双锤型连接器（4）DIN47256型光纤连接器（5）MT-RJ型连接器（6）LC型连接器（7）MU型连接器58、ST型是圆头的，SC型是方头的，LC型、FJ型、MT-RJ型以及VF-45型微型光纤连接器59、认证测试通常分为自我认证和第三方认证。
60、在TSB-67中定义了基本链路和通道两种认证测试模型。
61、认证测试模型：（1）基本链路模型（2）通道模型（3）永久链路模型。
