紫坪铺水利枢纽工程第一标大坝工程施工组织设计紫坪铺水利枢纽工程第一标大坝工程施工组织设计金属结构安装及电气设备安装工程18.1 概况本标金属结构主要工程量为1套溢洪道表孔弧形闸门及1套液压启闭机的安装。
内容如下：（1）动力及配电箱的安装（2）电缆敷设、接线（3）防雷接地与电气照明装置（4）电气设备调试18.2 闸门及启闭机安装18.2.1施工准备（1）技术准备a. 熟悉、阅读设计单位提供的施工图以及设计说明书。
b. 认真阅读和熟悉制造厂家设备图纸以及有关技术文件。
c. 对业主提供的测量基准点进行复测，并自行设置整套安装控制点。
d. 全面清扫、检查设备情况，对主要部件的主要尺寸及配合公差按图纸进行校核。
e. 准备好施工验收规范和有关技术规定，以便在施工过程中记录、评定和监理签证。
f. 编写好安装技术措施，对参加施工的全体人员进行技术交底。
（2）生产准备a. 编制生产计划,根据土建工程的进度情况编制出详细的网络进度计划交监理工程师审批。
b. 编制设备供货计划交监理工程师审批。
c. 作好场地规划和设备卸车方案。
d. 制作安装专用器具、施工设备进场。
e. 消耗性材料采购。
f. 设备到货后,会同甲方、监理、制造厂三方按合同的规定进行开箱清点、检查，并作出记录。
18.2.2埋件安装（1）安装前，首先从存放设备的场地调运出进行安装的埋件。
（2）设置测量控制基准点：在支铰两侧边墙上焊好测量架，将控制支铰基础埋件的高程、中心的基准点放在测量架上；弧形轨道和底槛的控制基准点，可分别放在侧墙及地面上。
（3）各埋件由30t施工门机配合吊装。
（4）埋件安装顺序：门槽安装前，门槽中的模板等杂物必须清除干净。
一、二期混凝土的结合面必须全部凿毛。
按支铰埋件→底槛→弧形轨道顺序安装。
（5）支铰预埋件安装质量关系到弧形闸门以后的安全运行，故要严格控制，支铰埋件中心尺寸符合要求后，做好加固工作，同时通知监理工程师验收，只有在监理工程师签发隐蔽工程签证后方可浇筑二期混凝土。
紫坪铺水利枢纽工程第一标大坝工程坝体填筑施工11.1 概述11.1.1大坝结构特征及主要施工工程量紫坪铺水利枢纽工程大坝为混凝土面板堆石坝，坝顶高程884.0m、坝顶长634.77 m、宽12.0 m；河床宽约200 m，最低坝基高程728.0 m，最大坝高156m，上游坝坡为1：1.4。
下游边坡840.0m马道以下为1：1.4，840.0m马道以上的边坡为1：1.5，坝后设两层马道，马道宽5.0m。
坝体由防渗面板、垫层区（Ⅱ区）、过渡层区(ⅢA区)、主堆石区（ⅢB 区）、次堆石区(ⅢC区)、下游堆石区（ⅢD区）、上游盖重保护体(Ⅳ区)，辅助防渗体（ⅣA区）组成；垫层区水平宽度为3 m，过渡层区水平宽度5m，。
坝体下游采用100cm厚干砌石护坡（Ⅳ区）。
坝体填筑总量为1176.6万m3，其中各区填筑工程量详见下表11-1-1。
坝体各区填筑工程量表表11-1-111.1.2 坝体填筑材料及其铺料压实要求招标文件对坝体各区填筑材料和压实要求见表11-1-2 。
坝体各区填筑材料的设计要求表11-1-211.1.3 招标文件的进度控制期限：（1）2003年12月31日坝体填筑达810m临时挡水断面以上；（2）2004年5月31日坝体全断面达800m高程，上游临时断面达820m高程；（3）2004年9月30日坝体临时挡水断面填筑达850m以上；（4）2005年4月30日坝体全断面达840m高程，上游面达850m高程；11.2坝体填筑规划本工程最大坝高156m，坝体填筑总量为1176.6万m3，根据施工总进度计划安排及施工导流程序要求大坝主体于2003年1月份开始填筑，到2003年10月底，大坝临时挡水断面达到810m高程以上，预沉降1.5个月开始浇筑Ⅰ期面板，2004年3月底完成Ⅰ期面板浇筑及止水结构,开始填筑上游盖重保护区,在2004年5月31日前完成大坝796.0m以下的全部工作。
达到坝体临时挡水渡汛要求。

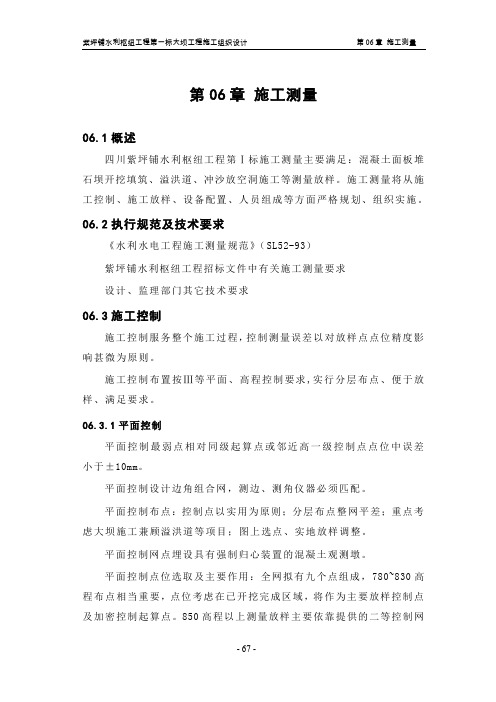

第06章施工测量06.1概述四川紫坪铺水利枢纽工程第Ⅰ标施工测量主要满足：混凝土面板堆石坝开挖填筑、溢洪道、冲沙放空洞施工等测量放样。
施工测量将从施工控制、施工放样、设备配置、人员组成等方面严格规划、组织实施。
06.2执行规范及技术要求《水利水电工程施工测量规范》（SL52-93）紫坪铺水利枢纽工程招标文件中有关施工测量要求设计、监理部门其它技术要求06.3施工控制施工控制服务整个施工过程，控制测量误差以对放样点点位精度影响甚微为原则。
施工控制布置按Ⅲ等平面、高程控制要求,实行分层布点、便于放样、满足要求。
06.3.1平面控制平面控制最弱点相对同级起算点或邻近高一级控制点点位中误差小于±10mm。
平面控制设计边角组合网，测边、测角仪器必须匹配。
平面控制布点：控制点以实用为原则；分层布点整网平差；重点考虑大坝施工兼顾溢洪道等项目；图上选点、实地放样调整。
平面控制网点埋设具有强制归心装置的混凝土观测墩。
平面控制点位选取及主要作用：全网拟有九个点组成，780~830高程布点相当重要，点位考虑在已开挖完成区域，将作为主要放样控制点及加密控制起算点。
850高程以上测量放样主要依靠提供的二等控制网点。
控制点负责施工区域地形测量、开挖放样、填筑控制、闸门安装控制等。
控制点加密、修复将报监理审批后进行。
控制点设立保护装置，防止误撞、飞石破坏。
控制点发现位移迹象，查明原因进行复测。
一般在大开挖结束后全网复测一次。
Ⅱ等控制点经复核、分析、监理核准后作为Ⅲ等加密控制网的起算点。
拟选取首级控制网点Ⅱ02、Ⅱ04、Ⅱ05作为加密平面控制的起算点。
06.3.2高程控制高程精度满足：相对于首级高程控制点的高程中误差小于±10mm.对提供高程基准BMⅡ02、BMⅡ04、BMⅡ05情况进行复核，根据复核成果报监理核准后将平面控制网布设成三维网，三维网按Ⅲ等三角高程替代三等水准。
施工控制网测设严格执行规范，施工控制网采用计算机全网整体严密平差。
紫坪铺水利枢纽紫坪铺水利枢纽工程位于岷江上游，都江堰城西北9KM处。
岷江是长江一级支流，全长711KM，流域面积13588km2。
都江堰以上为上游，河长314KM，落差2062M，流域面积23037km2。
紫坪铺水利枢纽工程坝址经上流域面积22662km2，占岷江上游面积的98％，多年平均流量469m3／s，年径流量总量148亿m3，占岷江上游总量的97％，控制上游泥沙来量的98％，工程能的效地调节上游水量、洪水和泥沙。
工程布置：本工种正常蓄水位877.00m，相应库容9.98亿m3，校核洪水位883.10m，总库容量11.12亿m3，属于大（I）型水利枢纽工程，其主要建筑物等级为I级工程按1000年一遇洪水设计，洪峰流量为12700m3/s。
枢纽由大坝、溢洪道、引水发电系统及厂房、冲沙放空洞、泄洪排沙洞组成。
工程效益：提高都江堰设计灌溉面积1086万亩耕地的灌溉供水保证率，还将为毗河丘陵扩灌区314万亩灌溉面积提供水源；向成都市提供工业和生活水量50m3/s，（比现在增加22m3/s）；在枯水期（12月至次年5月）向成都市提供20m3/s的环境用水；电站装机760MW，多年平均发电量34.17亿KW.H，可在电网中承担调节频任务。
可将岷江上游百年一遇的洪水削减为十年一遇下泄，大大减轻都江堰至新津县长约78km河段的洪水威胁。
施工进度：本工程总工期六年（2001至2006年），不包括一年的筹建期（2000年）。
导流洞二条，洞径分别为11m、10m，洞长分别为780m、695m。
施工期2年，必须保证2002年11月中旬截流。
大坝趾板砼筑开始至第一台机给发电2.5年。
坝体分四期填筑，砼板分三期浇筑，于2004年10月至2005年4月先后下闸，封堵导流洞，水库开始蓄水。
大坝继续施工至2006年底建完。
厂房工程自2005年5月第一台机组低水位发电后，每隔6个月安装一台机组，到2006年10月四台机组全部安装完毕。
紫坪铺水利枢纽工程第一标大坝工程砂石混凝土系统04.1砂石加工系统04.1.1概述本工程总混凝土量为33.6万m3，共需成品砂石料47.1万m3，其中中骨料（40～80mm）8.3万m3，小骨料（20～40mm）12.5万m3，细骨料（5～20mm）12.5，砂13.8万m3。
大坝填筑需要填层料，小区料及反滤料共计28.1万m3，其中填层料25.9万m3，小区料0.76万m3，反滤料1.47万m3。
由于本工程附近没有天然石料场,本工程所需的成品砂石料全部采用人工轧制，轧制所需原料在尖尖山石料场开采。
04.1.2系统设计依据根据施工进度安排，混凝土浇筑的最大强度为2.0万m3/月，填筑料、小区料及反滤料填筑的最大强度为 2.2m3/月。
考虑到加工损耗，加工系统生产能力的富余度，系统按二班制即每天工作14小时计算，系统的混凝土骨料生产能力按180t/h考虑，垫层料生产能力按90t/h考虑。
04.1.3砂石料开挖粗碎车间要求开挖的砂石料最大粒径控制在50cm之内，因此，按过渡料开挖的方法爆取，采用深孔梯段毫秒微差爆破，梯段高度为15m。
钻孔机具选用1台液压露天钻ROC742钻机，能满足2000m3/d的开挖强，具体开挖要求参见第10章的有关内容。
04.1.4破碎工艺为保证工程在不同施工时期对骨料的不同需求,生产工艺考虑具有较强的调节骨料生产与耗用平衡，在保证产品质量及工程用耗量的前提下，加工设备选用国内领先且具有成熟使用经验的国产设备，以降低建厂投入，本系统将设置粗碎车间、中碎车间、细碎车间、一级筛分车间、二级筛分车间、细骨料分级、成品料堆存、运输等设施。
一、粗碎车间粗碎车间与受料斗结合布置，车间设置二个容量各为15 m3的喂料斗及二台PE600×900鄂式破碎机、二台1000×700槽式振动给料机。
原料由自卸车直接卸入料斗，由槽式振动给料机喂入粗碎设备PE600×900鄂式破碎机，加工成混合料落入皮带机送至调节料堆。
紫坪铺水利枢纽工程第一标大坝工程施工总进度计划03.1概述03.1.1编制依据1. 根据四川岷江紫坪铺水利枢纽工程《第一标混凝土面板堆石坝工程》招标文件（招标编号：CNTIC-J01011）所规定的合同工期及各主要施工节点的工期要求；2.根据《水利水电工程施工组织设计规范》以及招标文件所制定的技术规范要求；3. 根据本工程投标文件中，施工组织设计所制定的施工程序及方法；4. 依据我局技术积累及相关工程的施工经验。
03.1.2 编制原则1. 各单项工程施工进度指标立足于国内平均先进水平，采用配套的先进施工机械设备；2. 力求缩短工程建设周期，对控制工程总工期的工程和关键项目应重点研究，采取有效的技术和安全措施；3. 各项目施工程序前后兼顾、衔接合理、干扰少、施工均衡。
尤其是在导流度汛、坝基开挖、坝体填筑、混凝土浇筑、灌浆等施工中，在工期时段的安排上均应考虑质量、安全等诸多因素的制约影响。
4. 响应本招标文件规定，主要节点控制工期目标和总工期目标控制在招标文件规定的时间范围内；5. 在确保按期完成关键工序项目工期目标的前提下，非关键工序项目力求做到均衡施工，使资源供应、调配、使用均衡合理，节约施工成本。
03.1.3 施工进度编制说明1. 本工程施工准备期安排约为7个月，期间完成必要的风、水、电及通讯系统安装，生产及生活营地建设，场内施工道路修建，砂石料和混凝土拌和系统的建造。
2.导流工程中，混凝土防渗墙施工是关键，它直接影响围堰闭气时间。
因此在开工后不久，便安排混凝土防渗墙的施工，河床截流后，约用25天的时间完成龙口段的混凝土防渗墙施工。
3.泄洪洞洞口开挖进度安排，主要受制于1#、2#泄洪洞洞口工作面移交时间即2003年3月31日。
因此进场后不久，就进行泄洪洞洞口的开挖工作。
4.右岸条形山脊排水洞、灌浆洞进度安排，主要考虑帷幕灌浆结束的节点控制（2004年11月30日）。
5.坝体填筑进度安排主要分为三个阶段，第一阶段到2003年10月31日坝体填筑至EL810；第二阶段到2004年7月31日坝体填筑至EL853；第三阶段到2005年9月30日坝体填筑至EL879.4。
土采用分三段施工。
第一、二段(830.00m以下、830.00~860.00m二期混凝土在一期混凝土浇筑完成后,即进行门槽安装及二期混凝土回填施工,中间设简易封闭平台避免施工干扰;第三段(845.00~886.00m在一期混凝土施工完成后进行。
7.9.2硅粉混凝土施工本标泄洪洞泄流底板及部分边墙采用高标号硅粉混凝土衬砌,以有效控制高速水流的冲磨及气蚀破坏。
硅粉混凝土施工工艺要求较高,与一般混凝土有较大差别,需增加较多劳动力及辅助工作,其在拌和出料、中转运输、平仓振捣均较一般混凝土施工困难;本标泄洪洞底板为反弧段,为满足混凝土浇筑表面的平整度要求,对底板模板精确度要求较高。
根据硅粉混凝土的特殊施工工艺要求及其相对于一般混凝土所特有的粘滞、触变性质,硅粉混凝土施工从混凝土拌和、运输、立模、浇筑入仓、振捣及养护等各个环节进行控制,以保证其施工质量。
7.10混凝土外观质量控制措施7.10.1预防措施混凝土外观质量预防措施主要包括:保证混凝土表面平整度、垂直度和光洁度;控制混凝土表面蜂窝、气泡、麻面、错台、挂帘的出现;防止表面裂缝的出现;保持表面混凝土颜色一致。
一、保证表面平整度、垂直度和光洁度保证混凝土表面平整度、垂直度和光洁度,使用优质的模板和合理的施工工艺是关键。
本标工程进水口永久外露面混凝土施工采用悬臂大模板施工,从手段上保证混凝土外观质量。
面板的刚度是保证混凝土表面平整度、垂直度的先决条件,模板在重复使用前应进行刚度校准,对变形过大的模板停止使用;为保证分层印迹线水平贯通及竖向板缝印迹线垂直,从而达到设计横平竖直的要求。
模板安装时,要求模板定位孔严格按照设计图纸进行测量放样,避免墙面印迹线及爬锥孔错位,影响墙面整体效果。
为延长模板使用寿命和方便脱模,应使用脱模剂。
为保证混凝土外观颜色一致,不可将两种不同类型的脱模剂混用。
为处理好层间水平印迹线,达到墙面美观的效果,在水平分缝处采用压条施工方案。
压条选择截面规格为50×30mm的角钢,将角钢固定在模板板面上,角钢下边线与浇筑分层线平齐(或略低,角钢下边线采用测量控制,保证贯穿性的“横平”。
紫坪铺水利枢纽震后尾水清淤工程专项施工措施1.1 工程概况紫坪铺水利枢纽工程位于四川省成都市西北60余公里的岷江上游、都江堰市麻溪乡.该工程是以灌溉和供水为主，兼有发电、防洪、环境保护、旅游等综合效益的大型水利枢纽工程,已于2006年底基本完建.2008年5月12日四川汶川发生的里氏8。
0级特大地震导致电站尾水渠淤积严重。
为了不影响电站出力,需对尾水渠至紫下桥一段进行清理处理,清理深度约2m，清淤总量约为55000m3.1。
2 施工总体规划1.2.1 施工道路布置⑴对外交通本枢纽工程坝址位于岷江上游映秀至都江堰市沙金坝河段,沿岷江两岸均可进入施工区。
由都江堰市沿岷江右岸的213国道和原213国道灰窑沟~猴次坡段的部分路段，至坝址公路长9Km,为三级公路，沥青路面，荷载标准为汽20/挂100;由都江堰市沿岷江右岸213国道及213国道改线越岭公路，至大坝上游青云坪的猴子坡，该越岭公路长4。
7Km，为三级公路,沥青路面，荷载标准为汽20/挂120。
由都江堰市沿岷江左岸老成阿公路的龙池旅游公路路段，可与8＃公路衔接，进入左岸施工区，龙池旅游公路该路段为四级公路,沥青路面，荷载标准为汽15/挂100。
都江堰市至成都有成灌铁路、成灌高速公路、三级公路相连结，铁路里程92 Km，公路里程53Km.高速公路设计荷载标准为汽超20/挂120。
成都市有铁路中转车站，有西南最大的航空港，并有公路和高速公路与省内外联系。
因此,本工程对外交通十分方便，能满足本标工程对外运输的需要。
⑵场内交通①现有道路施工区内除有原213国道和老成阿公路外，发包方已在工程区内修建8＃公路、紫下大桥，可用于进场和施工,各交通设施基本情况见下表.表1.1-2 现有公路标准8#公路：在左岸，从下游围堰起，在左岸山坡上展线，并从下游达到位于上游的尖尖山石料场，起点高程754m，终点高程1224。
7m，全线长9316。
893 m。
8＃公路途径水文站1＃、2＃堆渣场，大坪堆料场和施工场地，左坝顶，尖尖山弃（堆）渣场,通过支线可与紫坪坝营地和施工场地、紫下大桥联结，是左岸筑坝和施工的主干道路。
