建筑工程施工测量专业培训资料1. 前言建筑工程施工测量是建筑工程中必不可少的一项重要工作，用于确保施工过程的准确性和安全性。
随着现代建筑技术的不断发展和提高，建筑工程施工测量也不断发展和进步，成为了重要的专业技能。
本文档旨在提供建筑工程施工测量专业培训资料，让读者了解建筑工程施工测量的基础知识、常用工具和技巧等方面内容，帮助读者掌握建筑工程施工测量相关技能。
2. 建筑工程施工测量基础知识2.1 建筑工程施工测量概述建筑工程施工测量是指在建筑工程施工中进行的各种测量活动，包括建筑物的位置、形状、大小、高度、平面布置、竖向和水平方向的控制、坐标系的建立、地下管线、桩基、基坑和各种结构的测量等。
建筑工程施工测量是建筑工程施工中重要的环节之一，通常由专业施工测量人员进行。
2.2 常用建筑工程施工测量仪器在建筑工程施工测量中，常用的测量仪器包括：•全站仪•自动水准仪•三角定位仪•高精度电子经纬仪•激光测距仪等这些测量仪器在建筑工程施工测量中都有广泛的应用，能够满足建筑工程测量中的不同需求。
2.3 建筑工程施工测量的常用单位和公式在建筑工程施工测量中，常用的单位包括：米、厘米、毫米等。
建筑工程施工测量中常用的公式有：•距离公式：d = √((x2-x1)²+(y2-y1)²)•直线段（线段）方程：y=kx+b•圆公式：(x-a)²+(y-b)²=r²•直角三角形斜边定理：c²=a²+b²•正弦定理、余弦定理等掌握这些常用单位和公式，对于进行建筑工程施工测量非常有帮助。
3. 建筑工程施工测量技巧与注意事项3.1 测量前准备工作在进行建筑工程施工测量之前，应进行充分的准备工作，包括：•熟悉测量对象的图纸和说明书•确定测量的目的和方法•确定测量的精度和误差限•准备好测量仪器和工具•清理现场，保证测量点的清晰可见性等。
3.2 测量过程中的注意事项建筑工程施工测量过程中，需要注意以下事项：•确认测量点的位置和数量•确保测量仪器正确、可靠地工作•控制测量误差，避免精度不足或过度精度•遵循安全操作规程，确保现场安全•记录测量数据并进行及时处理等。
工程测量培训教材工程测量是指利用各种测量手段和技术，对工程建设中的各种地形、结构、物理力学特性等进行测量分析，为工程建设提供精确、全面的数据支持，并且是保证工程建设质量和安全的重要保障。
在现代化建设中，工程测量的地位和作用越来越重要，因此，关于工程测量培训教材的撰写和研究具有重要意义。
1.资料来源我们可以从以下几个方面收集工程测量培训教材的资料：1.1 测量学基础资料：该部分主要包括测量学基础原则、测量数据分析方法、误差理论等1.2 工程测量技术：该部分包括全站仪、GPS、激光测距仪等测量设备的使用、测量工作的步骤、操作规范等1.3 工程测量实例：该部分可以收集实际工程测量中的案例，分析测量过程中容易遇到的问题、技术难点以及如何解决这些问题等，以加深读者的理解和认识1.4 课程设计案例：该部分可以收集相关高校工程测量课程设计的案例，以便撰写工程测量培训教材时参考和借鉴2.教材编写2.1 培训教材的编写原则培训教材的编写原则要体现系统性、实用性和科学性，在培训教材编写上，要根据培训对象特点，将基础知识和实践应用结合起来，既要注意立足基础，又要注意实操技能的训练。
2.2 教材的内容安排在教材的内容安排上，要根据工程测量的特点和学习者的接受能力，分为基础理论、实用技术、工程测量实例、应用案例分析等几个部分。
2.3 教材的语言与表达在教材的语言与表达上，应当做到条理清晰、语言简练、表达准确、统一规范。
而对于工程测量的专业术语和操作流程，建议采取图示加注说明的方式，有助于提高读者的学习效果。
3.教材评价对于编写好的工程测量培训教材，在推广教育和培训中要进行反复使用和改进，以确保教材的实用性和针对性。
在培训教育中，应该根据学员的反馈意见及时地进行修订完善，让教材更贴近实际应用。
同时，教材应该随着科技进步和当前技术的新发展不断进行更新，以适应不断变化的市场需要。
4.结语总之，编写适合工程测量实际应用的培训教材，对于推广提高工程测量水平、推进工程测量技术进步和培养高素质工程人才有着重要的意义。

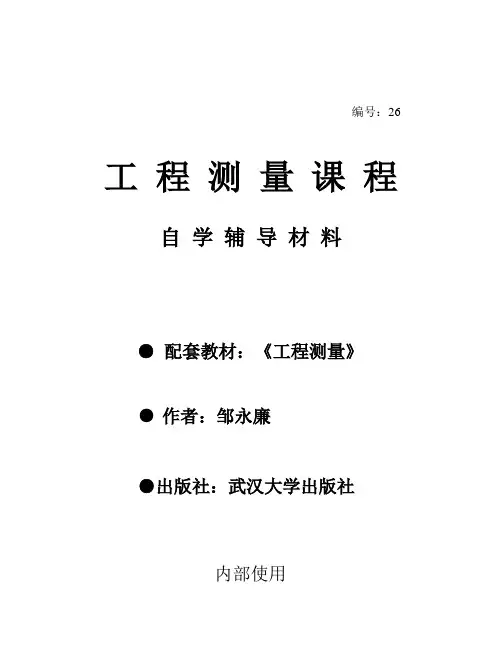

编号：26 工程测量课程自学辅导材料●配套教材：《工程测量》●作者：邹永廉●出版社：武汉大学出版社内部使用一、填空题1 测量学的任务与作用包括 测定 和 测设 两个方面。
2 测量学按照研究的范围和对象划分，可分为 大地测量学 、 摄影测量学 、 工程测量学 、 地图制图学 、 海洋测量学 。
3 地面点到 大地水准面 的铅垂距离，称为绝对高程。
4 某工厂距离丈量允许的误差为万1221，那么在 10km 的范围内，可以不考虑地球曲率的影响。
5 地面点A 、B 两点之间的高程差h AB = HB —HA ，若h AB <0，说明A 点 高 于B 点。
6 测量工作将地球表面的形态分为 地物 和 地貌 两种。
7 导线测量按其精度分为 精密导线 和 。
8 确定地面点位的基本元素是 距离 、 角度 和 高程 。
9 高程测量按所用的仪器和测量的方法来分，可分为 水准测量 、 三角高程测量 、 气压高程测量 三种。
10 计算未知点高程的方法有两种，一是 高差法 、二是 仪高法 。
11 水准仪上的水准管和望远镜连成一个整体，调节水准管，可使望远镜获得 。
12 根据置平精度的不同，水准器分成 圆水准器 和 管水准器 两种。
13 水准仪应满足的几何条件是 水准管轴平行视准轴 、 十字丝垂直于仪器数轴 。
14 根据实际情况，水准路线可布设成 闭合水准路线 、 附和水准路线 和 支水准路线 三种。
15 三、四等水准支线必须进行 往返 观测。
16 水准测量时，在每一测站的观测过程中，为了能及时发现观测中的差错，可以使用 变动仪高法 或 双面尺法 ，以检查每一测站的高差值。
17 水准测量的误差来源于 仪器误差 、 观测误差和 外界条件的影响18 水准测量时，由于大气折光的影响，使得实际读数比水平读数要 小 。
19 前后视距相等的方法可以消除或削弱的误差有 仪器校正后的残余误差 、 地球曲率影响 、 大气折光影响 。

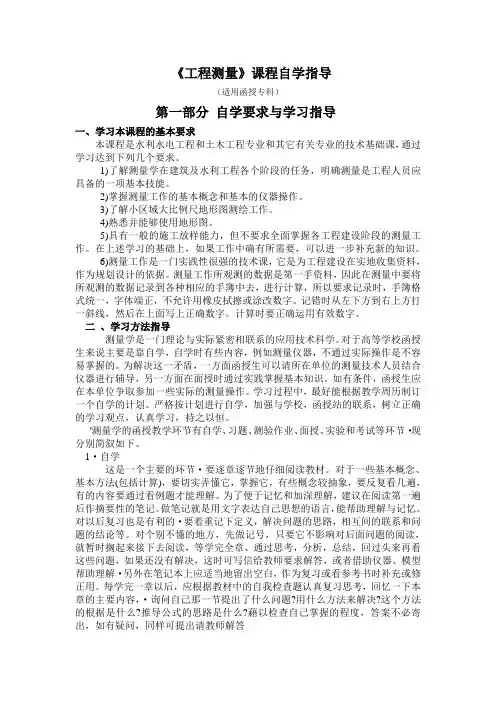

《工程测量》课程自学指导（适用函授专科）第一部分自学要求与学习指导一、学习本课程的基本要求本课程是水利水电工程和土木工程专业和其它有关专业的技术基础课，通过学习达到下列几个要求。
1)了解测量学在建筑及水利工程各个阶段的任务，明确测量是工程人员应具备的一项基本技能。
2)掌握测量工作的基本概念和基本的仪器操作。
3)了解小区域大比例尺地形图测绘工作。
4)熟悉并能够使用地形图。
5)具有一般的施工放样能力，但不要求全面掌握各工程建设阶段的测量工作。
在上述学习的基础上，如果工作中确有所需要，可以进一步补充新的知识。
6)测量工作是一门实践性很强的技术课，它是为工程建设在实地收集资料，作为规划设计的依据。
测量工作所观测的数据是第一手资料，因此在测量中要将所观测的数据记录到各种相应的手簿中去，进行计算，所以要求记录时，手簿格式统一，字体端正，不允许用橡皮拭擦或涂改数字。
记错时从左下方到右上方打一斜线，然后在上面写上正确数字。
计算时要正确运用有效数字。
二、学习方法指导测量学是一门理论与实际紧密相联系的应用技术科学。
对于高等学校函授生来说主要是靠自学，自学时有些内容，例如测量仪器，不通过实际操作是不容易掌握的。
为解决这一矛盾，一方面函授生可以请所在单位的测量技术人员结合仪器进行辅导，另一方面在面授时通过实践掌握基本知识。
如有条件，函授生应在本单位争取参加一些实际的测量操作。
学习过程中，最好能根据教学周历制订一个自学的计划。
严格按计划进行自学，加强与学校，函授站的联系，树立正确的学习观点，认真学习，持之以恒。
'测量学的函授教学环节有自学、习题、测验作业、面授、实验和考试等环节²现分别简叙如下。
1²自学这是一个主要的环节²要逐章逐节地仔细阅读教材。
对于一些基本概念、基本方法(包括计算)，要切实弄懂它，掌握它，有些概念较抽象，要反复看几遍，有的内容要通过看例题才能理解。
为了便于记忆和加深理解，建议在阅读第一遍后作摘要性的笔记。

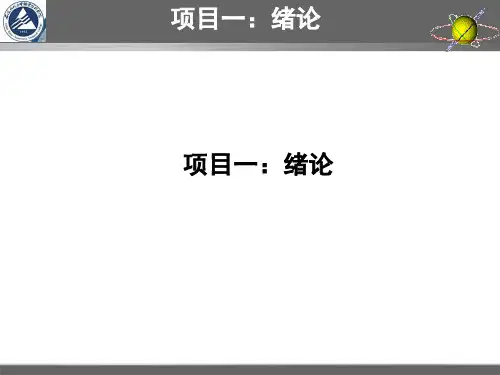

《工程测量》课程教案石家庄铁路职业技术学院第一讲绪论一、一、工程测量的实质工程测量的实质确实是定位，即确定点为之间的关系。
关于点为之间的关系的确定通常有两种情况：一种情况是：已知点位在地面上的位置，不知其与其它点位之间的具体关系，通常测量出这些点位的坐标（X，Y，H）或将这些点用图表示，那个过程就叫测绘；另一种情况：是点位的坐标已知，或在图上的位置已知，但在地面上的位置未知，将这些点位在地面上的位置测量出来，那个过程就叫测设（或施工放样）。
在测量中，由于点位要求的精度不同，采纳的方法不同测量学又分为：大地测量学：在宽敞区域布设高精度的操纵点，顾及地球曲率的阻碍。
地形测量学：在小区域测量大比例尺地形图，不顾及地球曲率的阻碍。
摄影测量与遥感：研究用各种传感器所获得的影象绘制地形图。
工程测量学：研究各种工程在勘测设计、施工及运营等时期中测量工作。
二、二、测量坐标系测量坐标系与数学坐标系不同X Y三、三、地面上点位的表示方法地面上的点位是空间点位对其表示用三个量表示平面坐标（X，Y）和高程H四、四、 测量内、外业遵循的原则测量过程是带有误差的，误差是传递的，若从一点动身，一直测下去将会引起专门大的误差，为了减小误差的积存，在外业H YY A测量中应遵循以下原则：先操纵，后碎部（或先整体，后局部）的原则为了保证计算的正确性内业计算应遵循以下原则：步步有检核，一人计算，另一人检核。
五、五、测量的差不多工作测量的实质确实是定位也确实是确定点位的（X，Y，H），要想将这三个量求出来必须进行以下四项差不多工作：高程测量角度测量距离测量方向测量六、在工程建设中的测量工作设计部门：收集资料（各种比例尺地形图、DOM等）初测（导线测量、水准测量、1: 2000大比例尺地形测量）图纸定线定测（放线、直线测量、曲线测量、纵、横断面测量）施工单位：交接桩复测（导线测量、水准测量、直线测量、曲线测量、纵横断面测量）施工测量竣工测量运营部门：定时复测维修线路第二讲水准测量2-1 高程测量的概念一、方法1 水准测量（几何法）2 三角高程测量3 摄影测量应用最多的是水准测量和三角高程测量，精度最高的是水准测量。
工程测量理论知识1．工程测量的基本内容第四节测量坐标系的概念常用坐标系有：天文地理坐标系（经纬度坐标系）；大地坐标系：1954年北京大地坐标系，1980西安大地坐标系，CGCS2000国家大地坐标系，WGS84世界大地坐标系。
高程系统常用的为：1985国家高程基准。
第六节高斯投影知识点：高斯-克吕格投影；中央子午线；投影分带；高斯平面直角坐标系。
变形观测的概念：变形是指变形体在各种荷载作用下，其形状、大小及位置在时间域或空间域的变化。
变形监测又称为变形测量或变形观测，变形测量则是对设置在变形体上的观测点进行周期性地重复观测，求得观测点各周期相对于首期的点位或高程的变化量。
变形体用一定数量的有代表性的位于变形体上的离散点（称监测点或目标点）来代表，监测点的变形可以描述变形体的变形。
变形分类：1）变形体自身的形变。
变形体自身的形变包括：伸缩、错动、弯曲和扭转四种变形，2）变形体的刚体位移。
刚体位移则含整体平移、整体升降、整体转动和整体倾斜。
变形监测分类：（1）静态变形监测，静态变形是时间的函数，观测结果只表示在某一期间内的变形，静态变形通过周期测量得到。
（2）动态变形监测，动态变形指在外力（如风、阳光）作用下产生的变形，它是以外力为函数表示的，动态变形需通过持续监测得到。
变形观测对象1）研究全球性变形，如监测全球板块运动、地极运动、地球自转速率变化、地潮等；2）区域性变形研究，如地壳形变监测、城市地面沉降；3）工程和局部性变形研究，工程变形监测一般包括工程（构）建筑物及其设备以及其他与工程建设有关的自然或人工对象，这是本课程研究的主要内容。
工程变形的原因一、自然条件及其变化；二、与建筑物本身相联系的原因；三、勘测设计、施工及运营管理工作做的不合理，也会引起建筑物额外的变形。
变形监测的内容1）垂直位移（沉降）监测2）水平位移监测3）倾斜监测4）裂缝监测5）挠度监测6）日照和风振监测等变形观测的意义（1）首先是实用上的意义，主要是掌握各种工程建筑物的地质构造的稳定性，为安全诊断提供必要的信息，以便发现问题并采取措施；（2）其次是科学上的意义，包括更好地理解变形的机理，验证有关设计的理论和地壳运动的假说，进行反馈设计以及建立有效的预报模型对于工程的安全来说：监测是基础，分析是手段，预报是目的。
编号：26 工程测量课程自学辅导材料●配套教材：《工程测量》●作者：邹永廉●出版社：武汉大学出版社内部使用一、填空题1 测量学的任务与作用包括 测定 和 测设 两个方面。
2 测量学按照研究的范围和对象划分，可分为 大地测量学 、 摄影测量学 、 工程测量学 、 地图制图学 、 海洋测量学 。
3 地面点到 大地水准面 的铅垂距离，称为绝对高程。
4 某工厂距离丈量允许的误差为万1221，那么在 10km 的范围内，可以不考虑地球曲率的影响。
5 地面点A 、B 两点之间的高程差h AB = HB —HA ，若h AB <0，说明A 点 高 于B 点。
6 测量工作将地球表面的形态分为 地物 和 地貌 两种。
7 导线测量按其精度分为 精密导线 和 。
8 确定地面点位的基本元素是 距离 、 角度 和 高程 。
9 高程测量按所用的仪器和测量的方法来分，可分为 水准测量 、 三角高程测量 、 气压高程测量 三种。
10 计算未知点高程的方法有两种，一是 高差法 、二是 仪高法 。
11 水准仪上的水准管和望远镜连成一个整体，调节水准管，可使望远镜获得 。
12 根据置平精度的不同，水准器分成 圆水准器 和 管水准器 两种。
13 水准仪应满足的几何条件是 水准管轴平行视准轴 、 十字丝垂直于仪器数轴 。
14 根据实际情况，水准路线可布设成 闭合水准路线 、 附和水准路线 和 支水准路线 三种。
15 三、四等水准支线必须进行 往返 观测。
16 水准测量时，在每一测站的观测过程中，为了能及时发现观测中的差错，可以使用 变动仪高法 或 双面尺法 ，以检查每一测站的高差值。
17 水准测量的误差来源于 仪器误差 、 观测误差和 外界条件的影响18 水准测量时，由于大气折光的影响，使得实际读数比水平读数要 小 。
19 前后视距相等的方法可以消除或削弱的误差有 仪器校正后的残余误差 、 地球曲率影响 、 大气折光影响 。
20 角度测量包括 水平角测量 和 竖直角测量 。
21 观测水平角时，望远镜的视准轴绕水平轴旋转所扫出的面应该是一个 铅垂面。
22 经纬仪的安置包括 对中 和 整平 两项工作。
23 对于水平角的测量，工程上常用的方法有 测回法 和 方向观测法 两种。
24 测量水平角时，若在一个测站上需要观测两个以上的方向时，一般采用 方向观测法 。
25 两倍照准误差2C值属于仪器误差，同一台仪器的2C值应当是常数，因此2C的变动大小反应了仪器精度。
26 在观测竖直角时，在读取竖盘读数之前，应调节竖盘指标水准管的气泡，使之居中，其目的是使指标处于一个固定的位置。
27 竖盘指标的偏移方向与竖盘注记增加方向相反时，竖盘指标差为。
28 测量水平角和竖直角时，用盘左和盘右观测的目的是为了消除或减小视准轴误差、横轴误差、指标差和度盘偏心误差的影响。
29 写出光学经纬仪上几何轴线的名称及其英文缩写字母照准部水准管轴、LL ；竖轴、VV ；横轴、HH ；视准轴、CC 。
它们之间应满足的几何关系是V V⊥LL 、HH⊥VV 、CC⊥HH 。
30 水平角测量时的仪器误差主要体现在视准轴误差、横轴误差、竖轴误差和四个方面。
31 水平角测量时，观测误差主要体现在对中误差、目标偏心、瞄准误差和读数四个方面。
32 若横轴与竖轴垂直，照准部绕竖轴一周，得到的是一个水平面。
33 仪器中心与测站点的偏心距越大，对中误差越大。
34 直线方向可用罗盘仪测定磁方向，也可用陀螺仪确定真北方向。
35 钢尺量距最基本的要求是、和。
36 直线定线一般可用，当要求较高时，才用定线。
37 对于山区的距离丈量有平量法和斜量法两种方法。
38 评定距离测量的精度，常用相对误差来表示。
39 当用钢尺作精密量距时，一般对丈量结果应加尺长改正、温度改正和倾斜改正。
40 用钢尺丈量A、B两点间的距离，往测为192.35m，返测为192.43m，那么钢尺量距的相对误差为1/2405 。
41 用于直线定向的基本方向线有真子午线方向、磁子午线方向和坐标纵轴方向三种。
42 同一直线正反坐标方位角相差180°。
43 对测距仪的测距结果应作固定误差、对中误差和照准误差改正。
44 测距仪的测距误差可以分为两类，一类是一级，另一类是二级。
45 全站仪由电子经纬仪、光电测距仪及微处理器组成。
46 全站仪分为整体式全站仪和组合式全站仪两类。
47 观测误差按其对观测成果的影响性质，可分为系统误差和偶然误差两大类。
48 系统误差的消除方法有用计算方法改正、用一定的观测方法加以消除和将系统误差限制在允许范围内等。
49 偶然误差又称作随机误差，偶然误差的四大特征为有界性、小误差出现概率大大误差出现概率小（单峰性）、对称性、和抵偿性。
50 精度就是指误差分布的密集或离散的程度。
51 中误差越小，其观测值的精度就越高。
52 在1：1000的地形图上，量得某两点间的平距为d=62.3mm，其量测中误差为m d=±0.5mm，那么此两点间的实地距离为D=62.3m ，其中误差又为m D= 0.9mm 。
53 设X1、X2、……X n为相互独立的观测量，其中误差均为m，设Y=X1+X2+……+X n，记z=n XnX2X1+⋯⋯++，那么m y= √√n m，m Z= m/√n。
54 已知某正方形的边长为a，若用钢尺量一条边，其中误差ma=±3mm，那么正方形周长的中误差ms= 12mm ，若丈量正方形的每条边，其中误差均为±3 mm，则正方形周长的中误差又为ms= 6mm 。
55 用某一经纬仪测量水平角，一测回的观测中误差m=±15″，要使所测角的精度达到±5″，则需要测9 个测回。
56 设函数X=L1+L2，Y=L2+L3，Z=XY，其中L1、L2、L3为独立的观测值，其中误差均为m，那么mx= √2 m，my= √2 m，mz= 2m 。
57 平差的任务就是求观测值或未知量的最佳估值并评定其精度。
58 设有三条水准路线进行高差测量，若每站测高差的精度相同，三条水准路线的测站数分别为N1=18，N2=12，N3=24，那么权之比为4：6：359 加权平均值的权等于权的和。
60 测量工作必须遵循从整体到局部、先控制后碎步、步步检核的原则。
61 控制网分为平面控制网和高程控制网两种。
62 根据测区的情况和要求，导线可以布设成闭合导线、附和导线和支导线三种形式。
63 导线的转折角有左角和右角之分。
64 附和导线坐标计算时，在调整角度闭合差的过程中，若观测角为左角，则应以与闭合差相反的符号分配角度闭合差，若观测角为右角，则应以与闭合差相同的符号分配角度闭合差。
65 小三角网通常可布设成单三角锁、中点多边形、线形多边形和大地四边形四种形式。
66 单三角锁的角度平差，要作次角度改正。
67 交会法分为测角交会和侧边交会两类。
68 测角交会有前方交会、侧方交会和后方交会三种。
69 对于四等水准测量，除使用双面尺外，还可以使用仪高法。
70 三角高程测量一般要进行往返观测，目的是消除地球曲率和大气折光的影响。
71 比例尺有数字比例尺和图示比例尺两种。
72 某高等级公路设计时，若要求在图上能反映出地面上5cm的精度，那么测图时其测图比例尺就不能小于1：1000 。
73 最常见的地形图地貌符号为等高线。
74 地形图上的山脊线和山谷线就是地性线，它是由一些有关的地貌特征点连接而成的。
75 一组闭合曲线是山头还是洼地，要根据高程注记或地性线来确定。
76 坐标网络的绘制方法有对角线法及坐标格网尺法两种方法，一般常用坐标网格尺法。
二、判断题1 水准面仅有一个。
（错）2 水准面是一个平面。
（错）3 同一水准面上各点的高程相同。
（对）4 高差的大小与基准面的选择有关。
（错）5 在高程测量时，即使距离很短也必须要考虑地球曲率的影响。
（对）6 A、B两点的高差h AB>0，那么A点高于B点。
（错）7 地形是地物和地貌的总称。
（对）8 在测图的过程中可以采用逐点施测的方法。
（错）9 在三角测量当中，一等三角锁的精度最高。
（对）10 在高程控制测量当中，四等水准测量的精度最高。
（错）11 交点和转点的作用一致。
（错）12 如果后视读数小于前视读数，那么后视点低于前视点。
（错）13 水准测量时，每一立尺点处都要使用尺垫。
（错）14 水准测量时，每瞄准一次水准尺，都应转动微倾螺旋，使水准管气泡重新居中。
（错）15 水准测量时，当测站连续移动时，水准尺也要全部重新移动一次。
（错）16 水准测量时，在已知高程点和未知高程点处只有一个读数。
（错）17 水准管气泡居中，视准轴处于水平位置。
（对）18 当前后视距相等时，可以消除视准轴不平行于水准管轴所引起的误差。
（对）19 水准测量时采用前后视距相等的方法不能消除望远镜调焦运行差。
（错）20 水准测量时，水准尺前倾会使读数减少，后倾会使读数增大。
（错）21 水平度盘按逆时针方向注记刻度。
（错）22 对中的目的是使仪器的中心（竖轴）与测站点位于同一铅垂线上。
（对）23 整平的目的是使仪器的竖轴垂直，水平度盘处于水平位置。
（对）24 在一个测站点上需要观测两个以上的方向时，可以使用测回法。
（错）25 使用测回法观测水平角时，从盘左位置变化到盘右位置，水平度盘将跟随照准部一起转动。
（错）26 两倍照准误差2C是一种仪器误差，同一台仪器的2C值是一个常数。
（错）27 当竖直指标的偏移方向与竖直注记增加方向一致时，竖盘指标差为负。
（）28 竖盘指标差属于一种观测误差。
（错）29 竖直角越大，视准轴误差对水平度盘读数的影响越小。
（错）30 视准轴水平时，视准轴误差的水平投影最小。
（对）31 当视线水平时，横轴误差对水平度盘的读数无影响。
（对）32 目标倾斜越大，瞄准部位越高，那么对角度测量的影响就越大。
（对）33 平量法适用于地面坡度起伏较大的山区距离丈量。
（对）34 斜量法适用于坡面均匀的倾斜地面距离丈量。
（对）35 距离丈量时，若往返测量的相对距离越大，那么测量的精度越高。
（错）36 当钢尺使用时的温度t大于钢尺检定时的温度t0，那么温度改正值△lt为负。
（错）37 钢尺精密量距时的高差改正数有时为正，有时为负。
（错）38 定线误差使钢尺量距的结果偏大。
（对）39 直线定线实际上就是直线定向。
（错）40 地面上同一点的真子午线和磁子午线重合。
（错）41 轴子午线又叫做坐标子午线。
（对）42 方位角就是象限角。
（错）43 象限角的角值范围为0°—360°。
（错）44 观测条件的好坏与观测成果的质量有着密切的联系。
（对）45 系统误差虽对测量成果有较大的影响，但一般无累积性。
（错）46 偶然误差可以通过一定的方法消除或者基本消除，而系统误差总是不可避免的。
