井下封隔器打捞技术.

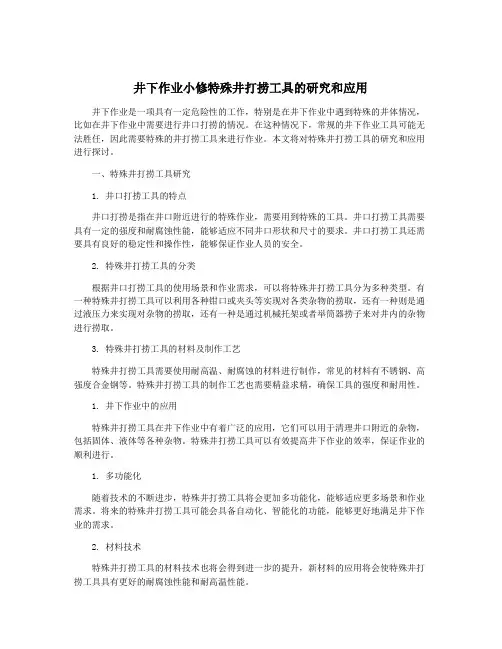

井下作业小修特殊井打捞工具的研究和应用井下作业是一项具有一定危险性的工作，特别是在井下作业中遇到特殊的井体情况，比如在井下作业中需要进行井口打捞的情况。

在这种情况下，常规的井下作业工具可能无法胜任，因此需要特殊的井打捞工具来进行作业。

本文将对特殊井打捞工具的研究和应用进行探讨。

一、特殊井打捞工具研究1. 井口打捞工具的特点井口打捞是指在井口附近进行的特殊作业，需要用到特殊的工具。

井口打捞工具需要具有一定的强度和耐腐蚀性能，能够适应不同井口形状和尺寸的要求。

井口打捞工具还需要具有良好的稳定性和操作性，能够保证作业人员的安全。

2. 特殊井打捞工具的分类根据井口打捞工具的使用场景和作业需求，可以将特殊井打捞工具分为多种类型。

有一种特殊井打捞工具可以利用各种钳口或夹头等实现对各类杂物的捞取，还有一种则是通过液压力来实现对杂物的捞取，还有一种是通过机械托架或者举筒器捞子来对井内的杂物进行捞取。

3. 特殊井打捞工具的材料及制作工艺特殊井打捞工具需要使用耐高温、耐腐蚀的材料进行制作，常见的材料有不锈钢、高强度合金钢等。

特殊井打捞工具的制作工艺也需要精益求精，确保工具的强度和耐用性。

1. 井下作业中的应用特殊井打捞工具在井下作业中有着广泛的应用，它们可以用于清理井口附近的杂物，包括固体、液体等各种杂物。

特殊井打捞工具可以有效提高井下作业的效率，保证作业的顺利进行。

1. 多功能化随着技术的不断进步，特殊井打捞工具将会更加多功能化，能够适应更多场景和作业需求。

将来的特殊井打捞工具可能会具备自动化、智能化的功能，能够更好地满足井下作业的需求。

2. 材料技术特殊井打捞工具的材料技术也将会得到进一步的提升，新材料的应用将会使特殊井打捞工具具有更好的耐腐蚀性能和耐高温性能。

3. 安全性能特殊井打捞工具的安全性能也将会得到加强，包括在设计上考虑人机工程学、增加防护装置等措施，确保特殊井打捞工具在井下作业中能够更加安全可靠地使用。

抽油杆打捞技术及使用案例套管内打捞抽油杆技术是一项较为复杂的工艺，尤其是对于抽油杆弯曲、鱼顶有尼龙刮蜡器或扶正器的打捞难度更大。

1996年至2001年吐哈油田共实施了5口井复杂的抽油杆打捞作业，认真分析鱼头情况，合理选择打捞工具，打捞成功率为100%，比预定打捞周期提前完成，使油井恢复生产，为油田上产做出了积极贡献。

1抽油杆在油管内的打捞技术在抽油井正常工作时，由于抽油杆材料不过关或者抽油杆上扣不紧，可能造成抽油杆断或者脱扣，抽油杆及泵落入油管内，为了维护油井的正常生产，必须对此进行打捞。

1.1落物状况1.1.1抽油杆断脱，油管完好悬挂在井口（图1）。

1.1.2抽油杆、油管都断脱，但抽油杆保留在油管中（图2）图1图2图1井下抽油杆断脱油管完好悬挂示意图图2井下管、杆断脱，但抽油杆保留在油管中示意图1.2打捞方法1.2.1打捞方法1.2.1.1一种方法是直接下抽油杆打捞工具进行打捞，这种方法简单、省时，只需从油管内下入抽油杆捞筒（适用于抽油杆断）或抽油杆接箍对扣接头（适用于抽油杆脱扣）等工具，进行打捞，且成功率高。

1.2.1.2第二种方法是通过检泵，起出井下油管，带出抽油杆，这种方法费时、费力，有时当井下管柱连有大件工具，比如封隔器不能解封时，采用此种方法就较难进行。

油管内打捞抽油杆施工时，必须首先保证油管不变形，油管无蜡，使抽油杆打捞工具顺利到达鱼头。

常用的抽油杆打捞筒（可退式、不退式）。

从结构上分有螺旋卡瓦式、篮式卡瓦和锥面卡瓦多种。

无论哪种形式的抽油杆打捞筒，其夹紧落物都是一样的。

1.2.2抽油杆打捞筒打捞机理：靠卡瓦在锥面上下移产生的夹紧力抓住落井抽油杆。

1.2.3打捞筒结构：不管是螺旋式和篮式抽油杆打捞筒均由上接头、筒体、引鞋和卡瓦组成。

1.2.4操作方法及注意事项：1.2.4.1用抽油杆连接油杆打捞筒下入油管内。

1.2.4.2当工具接近鱼顶时缓慢旋转下放：工具，直至悬重有减轻显示时停止。

一、公锥1名称型号：GZ105—1公锥2、用途：专门从油管、钻杆、套铣筒、封隔器等有孔落物的内孔进行造扣打捞的工具。

主要用于有接箍的油管或厚壁管类落物。

3、结构：公锥是长锥形整体结构，分接头和打捞丝扣两部分。

接头上部有与钻杆相连接的螺纹,有正反扣标志槽，便于归类与识别。

4、原理：当公锥进入打捞内孔之后，加适当钻压并转动钻具，迫使打捞丝扣挤压吃入落物内壁进行造扣。

当所造之扣能承受一定的拉力和扭距时，可采取上提或倒扣的办法将落物全部或部分捞出。

5、技术规范：（1)规格型号:GZ105-1 （2)外形尺寸：Ø105mmx535mm （3）接头螺纹：NC31（210)(4)使用规范及性能参数:㈠打捞螺纹表面硬度HRC60—65. ㈡抗拉极限:大于等于932Mpa。

㈢冲击韧性:大于等于58。

8S/cm3. ㈣打捞直径：54－77mm。

6、操作方法:当工具下至鱼顶上部1-2m时，开泵循环,并逐渐下放工具至鱼顶,观察泵压变化。

如泵压突然上升，指重表悬重下降，说明公锥进入鱼腔，可以进行造扣打捞.如果悬重逐步下降而泵压并无变化，说明公锥插入鱼腔外壁的套管环形空间，应上提钻柱，然后转动管柱,重对鱼腔，直至悬重与泵压均有明显变化（公锥入腔），才能加压造扣进行打捞。

打捞鱼腔畅通，泵压无明显变化的落鱼时,应增加扶正找中接头或采用引鞋结构，以防止造扣位置错误，酿成事故。

7、注意事项:打捞操作时，不允许猛顿鱼顶，以防将鱼顶或打捞螺纹顿坏。

尤其应注意分析判断造扣螺纹位置,切忌在落鱼外壁与套管内壁的环行空间造扣，以避免造成严重后果.二、母锥1、名称型号：MZ/NC31-1母锥2、用途：母锥是一种专门从油管、钻杆等管状落物外壁进行造扣打捞的工具.可用于无内孔或内孔堵死的圆柱形落物进行打捞。

3、结构：母锥是长筒形整体结构，由上接头与本体两部分构成。

上接头有正反扣标志槽（一道槽为正扣。

两道槽为反扣)，本体内锥面上有打捞螺纹.4、原理：母锥工作原理与公锥相同，均依靠打捞丝扣在钻压与扭距作用下，吃入落物外壁造扣，将落物捞出。

井下落物打捞在油水井生产过程中，由于各种原因常引起井下落物和井下工具遇卡。

各种井下落物在很大程度上影响着油水井的正常生产，严重时可造成停产。

因此，需要针对不同类型的井下落物，选用相应的打捞工具，捞出井下落物，恢复油水井正常生产。

一、打捞基本原则打捞井下落物时要遵循以下原则：1、打捞过程中要确保油、水层不受二次污染与破坏。

2、不损坏井身结构(套管与水泥环)。

3、处理事故过程中必须使事故越处理越容易，而不能越处理越复杂。

二、打捞作业分类㈠按落物种类进行划分根据井下落物的种类可将打捞作业分成四类：1、管类落物打捞，如对油管、钻杆、封隔器、工具等打捞。

2、杆类落物打捞，如对(断脱的)抽油杆、测试仪器、加重杆等打捞。

3、绳类落物打捞，如对录井钢丝、电缆等打捞。

4、小件落物打捞，如对铅锤、刮蜡片、压力计、取样器和阀球、牙轮等打捞。

㈡按打捞作业的难易程度划分这是现场上按照工程处理难易程度进行分类的一种方法，分为简单打捞和复杂打捞两种。

这种划分方法便于施工准备和制定施工措施。

（1）简单打捞的划分界限是：凡掉入井内的管类、封隔器和绳类等，没有卡钻遇阻等复杂情况，一般作业队的设备及技术力量能够解除的故障，并且不需要采用转盘倒扣、套铣、磨铣等工艺的作业。

在采油、注水、修井过程中掉人井内的铅锤、刮蜡片、压力计、钢丝和钢丝绳等，或在修井过程中没有按操作规程办事，造成的修井工具、管类、绳类掉人井中，或钻具(管柱)、封隔器被卡断落在井内，用简单提拉、震击解卡可以解除的，均属于简单打捞。

（2）复杂打捞的划分界限是：凡掉人井内或卡在井内的管类、封隔器和绳类等，一般作业队设备及技术力量无法处理，须使用倒扣、套铣、钻磨及爆炸措施处理才能恢复正常生产的作业过程。

三、井下落物打捞（一）打捞施工前应考虑的几个问题1.落实井况。

①了解被打捞井的地质、钻井、采油资料，搞清井身结构，套管完好情况，井下有无早期落②搞清落井原因，分析落井后有无变形可能及井下卡、埋等情况。

第33卷第6期2020年11月江汉石油职工大学学报Journal of Jianghan Petroleum University of Staff and Workers Y341-114压裂封隔器胶筒落井打捞探讨黄永刚（中石化江汉油田分公司采油气技术服务中心，湖北潜江433123 ）［摘要］在活动管柱解封时Y341-114压裂封隔器的胶筒易破损、脱落，因耐磨性、硬度、外观形状等物理因素 限制，落井胶筒打捞成功率不高。

将落井胶筒在井底进行碎片化处理，减小单块体积，采用超短长度合金套铳筒， 借助地面油管液压钳旋转管柱套铳冲捞，可一趟管柱实现捞获落井胶筒和冲砂施工。

两口井的成功打捞经验证 明，该方法卡钻风险低，使用效果较好，但其合金套铳筒的具体尺寸要根据具体井况进行调整，可尽量短一点，以 有效规避卡钻风险。

［关键词］压裂工艺；封隔器；合金套铳筒；打捞工艺［中图分类号］TE371 ［文献标识码］A ［文章编号］1009—301X （2020）06—0047—03DOI ： 10. 3969/j. issn. 1009 —301X. 2020. 06. 015江汉油田属于地质条件复杂的多盐断块复杂的低渗透油田，具有油藏埋藏深、渗透率低等特点，大部 分区块（如王广、广华、拖市等）油井生产前都要进行压裂改造。

Y341-114压裂封隔器作为一种常用的压裂工具，具有承压高、性能稳定、工作时间长等优点，使用较广泛。

在实际使用过程中.部分井由于受压裂施工压 力高（普遍高于50MPa ）、井深（3 000m 以上）、井斜等因素影响，封隔器解封并不是非常顺利，往往需要大负荷上下活动管柱.解卡过程中容易造成封隔器胶筒破损、脱落，掉入井内。

据统计，仅2019年1 — 9月，就出现过5起压裂施工完成后压裂封隔器胶筒落井现象。

如果压裂后沉砂 少，井底口袋距离长，可将胶筒推至井底不进行打捞处理;若压裂后砂埋油层或者口袋长度短，而胶筒又在砂面上，将阻碍冲砂施工，必须先将胶筒打捞上来后再进行冲砂。

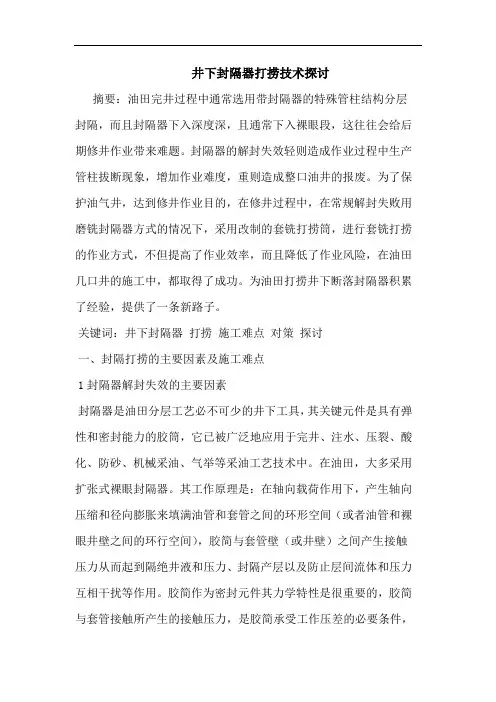

井下封隔器打捞技术探讨摘要：油田完井过程中通常选用带封隔器的特殊管柱结构分层封隔，而且封隔器下入深度深，且通常下入裸眼段，这往往会给后期修井作业带来难题。

封隔器的解封失效轻则造成作业过程中生产管柱拔断现象，增加作业难度，重则造成整口油井的报废。

为了保护油气井，达到修井作业目的，在修井过程中，在常规解封失败用磨铣封隔器方式的情况下，采用改制的套铣打捞筒，进行套铣打捞的作业方式，不但提高了作业效率，而且降低了作业风险，在油田几口井的施工中，都取得了成功。

为油田打捞井下断落封隔器积累了经验，提供了一条新路子。

关键词：井下封隔器打捞施工难点对策探讨一、封隔打捞的主要因素及施工难点1封隔器解封失效的主要因素封隔器是油田分层工艺必不可少的井下工具，其关键元件是具有弹性和密封能力的胶筒，它已被广泛地应用于完井、注水、压裂、酸化、防砂、机械采油、气举等采油工艺技术中。

在油田，大多采用扩张式裸眼封隔器。

其工作原理是：在轴向载荷作用下，产生轴向压缩和径向膨胀来填满油管和套管之间的环形空间（或者油管和裸眼井壁之间的环行空间），胶简与套管壁（或井壁）之间产生接触压力从而起到隔绝井液和压力、封隔产层以及防止层间流体和压力互相干扰等作用。

胶简作为密封元件其力学特性是很重要的，胶简与套管接触所产生的接触压力，是胶简承受工作压差的必要条件，因此封隔器完井时的坐封力、工作压差和接触应力之间的关系对从理论上认清胶简的密封机理和胶筒密封的可靠性具有非常重要的意义。

完井时坐封力选择的适当与否，将为下次修井作业封隔器的解封起到决定性的作用。

2 封隔器常规打捞的施工难点对自喷井，其完井管柱通常都带有封隔器，完井管串结构一般如下：31/2″eue油管+压井滑套+7″水力锚+ +kck344-138封隔器+3 1/2油管+节流器+喇叭口，封隔器深度一般在5200m左右。

封隔器一般都用3个胶筒组合在一起形成密封元件，在完井作业过程，坐封过程中，随轴向载荷增大，轴向压缩量也增大，通常轴向载荷大于100kn，胶筒被压扁并在最后被压实。

井下作业工具一、有关名词及术语1、井下事故：由于各种因素而造成的油水井井内管柱遇卡；工具仪器、钻柱等掉落井内的现象。

2、井下事故处理：针对井下事故所采取的相应措施及施工过程。

3、落鱼：因事故滞留在井内的物体（杆类、管类、工具、仪器等）。

4、鱼顶：落鱼的顶端。

5、鱼尾：落鱼的末端。

6、卡点：被卡管柱被卡段的最上端位置。

7、卡钻：凡是所下管柱及工具在井内不能上提，下放或转动的现象。

8、打捞：采用相应的措施工具捞出井下落物的作业过程。

9、井下作业：为维持和改善油、气、水井正常生产能力，所采取的各种井下技术措施的统称。

二、井内落物种类：管类、杆类、绳类、小件等四大类三、打捞类工具在修井作业中，打捞作业占有很大的比重, 打捞工具应用最为广泛。

由于井下落物种类繁多、形状各异，因此打捞工具也有多种结构形式。

按结构特点可分为锥类、矛类、筒类、钩类、篮类、其它等六大类。

四、常规事故处理工具适用条件油水井打捞对所采用的方法讲究“捞得住”、“放得开”、“磨得动”，要求入井工具要将井下落物牢牢控制住，同时在捞获落物发现拔不动又到不开的情况下，可以保证打捞工具与落物分离，对很难捞出的落物，借助于具有切削性能的工具，把落物磨铣掉，碎屑依靠修井液水力携带至地面。

合适对症的工具是井下落物打捞成功的基础，经过很多人总结和长时间的钻研和实践的结晶，是打捞成功的保证，表现在施工操作者操作的手感，指重表的细微变化，循环泵压的变化，针对施工过程的分析判断，都需要靠经验及良好的技术素质来综合分析判断打捞施工中井下可能出现的各种情况，以采取相应的措施。

打捞技术水平表现在一：工具性能，二：操作者技术素质。

常规打捞工具操作方法（SY/5587.19—94）五、解卡打捞管柱工具组合组合原则：管柱组合应遵循：下得去，抓得住，起得出，有退路的原则。

工具一般是先外捞，后内捞，先捞筒，后捞矛的原则。

解卡方式先提拉，后倒扣，实在不行就切割，最后一招是铣磨。

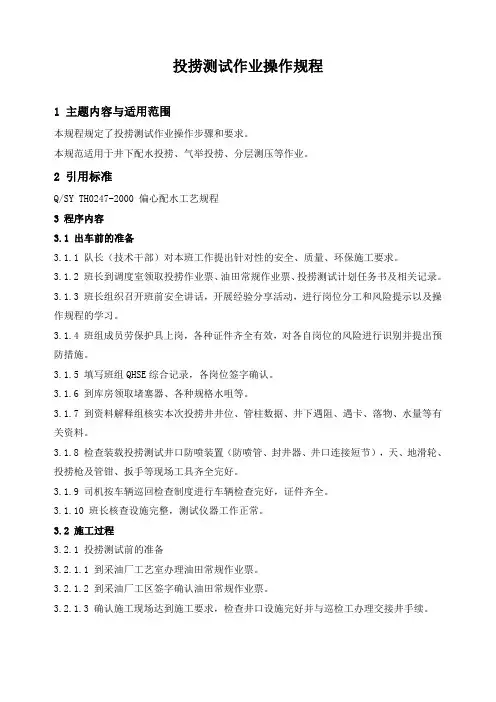

投捞测试作业操作规程1主题内容与适用范围本规程规定了投捞测试作业操作步骤和要求。

本规范适用于井下配水投捞、气举投捞、分层测压等作业。

2引用标准Q/SY TH0247-2000偏心配水工艺规程3程序内容3.1出车前的准备3.1.1队长（技术干部）对本班工作提出针对性的安全、质量、环保施工要求。

3.1.2班长到调度室领取投捞作业票、油田常规作业票、投捞测试计划任务书及相关记录。

3.1.3班长组织召开班前安全讲话，开展经验分享活动，进行岗位分工和风险提示以及操作规程的学习。

3.1.4班组成员劳保护具上岗，各种证件齐全有效，对各自岗位的风险进行识别并提出预防措施。

3.1.5填写班组QHSE综合记录，各岗位签字确认。

3.1.6到库房领取堵塞器、各种规格水咀等。

3.1.7到资料解释组核实本次投捞井井位、管柱数据、井下遇阻、遇卡、落物、水量等有关资料。

3.1.8检查装载投捞测试井口防喷装置（防喷管、封井器、井口连接短节），天、地滑轮、投捞枪及管钳、扳手等现场工具齐全完好。

3.1.9司机按车辆巡回检查制度进行车辆检查完好，证件齐全。

3.1.10班长核查设施完整，测试仪器工作正常。

3.2施工过程3.2.1投捞测试前的准备3.2.1.1到采油厂工艺室办理油田常规作业票。

3.2.1.2到采油厂工区签字确认油田常规作业票。

3.2.1.3确认施工现场达到施工要求，检查井口设施完好并与巡检工办理交接井手续。

3.2.1.4各岗位进行巡回检查，劳保护具上岗，严禁烟、火、手机带入井场，确认无误后，填写QHSE检查表和投捞作业票、油田常规作业票。

3.2.1.5班长负责指挥司机将钢丝试井车停在距井口20-30米处的上风口或侧风口，并使钢丝滚筒的中心轴垂直于井口纵向轴，且滚筒的中心正对井口，司机停车，倒换气路至台上操作台。

3.2.1.6司机在试井车两后轮后面各垫一个掩木，关闭防火罩。

3.2.1.7施工现场摆放“钢丝作业，严禁穿越”标识牌，井口与试井车之间拉好警戒带。

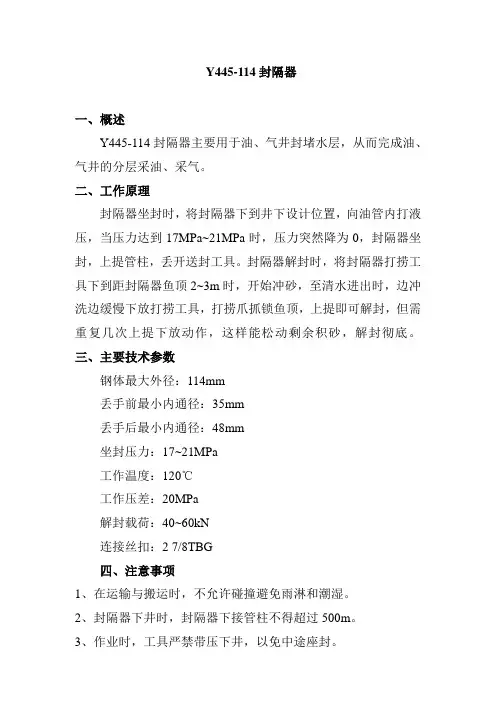

Y445-114封隔器
一、概述
Y445-114封隔器主要用于油、气井封堵水层，从而完成油、气井的分层采油、采气。

二、工作原理
封隔器坐封时，将封隔器下到井下设计位置，向油管内打液压，当压力达到17MPa~21MPa时，压力突然降为0，封隔器坐封，上提管柱，丢开送封工具。

封隔器解封时，将封隔器打捞工具下到距封隔器鱼顶2~3m时，开始冲砂，至清水进出时，边冲洗边缓慢下放打捞工具，打捞爪抓锁鱼顶，上提即可解封，但需重复几次上提下放动作，这样能松动剩余积砂，解封彻底。

三、主要技术参数
钢体最大外径：114mm
丢手前最小内通径：35mm
丢手后最小内通径：48mm
坐封压力：17~21MPa
工作温度：120℃
工作压差：20MPa
解封载荷：40~60kN
连接丝扣：2 7/8TBG
四、注意事项
1、在运输与搬运时，不允许碰撞避免雨淋和潮湿。

2、封隔器下井时，封隔器下接管柱不得超过500m。

3、作业时，工具严禁带压下井，以免中途座封。

4、组装时，保证各丝扣连接部位上紧，“O”形密封圈处涂抹黄油。

5、在贮存时应远离热源，不得接触酸、碱、盐等腐蚀性物质。

常用封隔器所谓封隔器，即是为了满足油水井某种工艺技术目的或油层技术措施的需要，由钢体、胶皮封隔件部分与控制部分构成的井下分层封隔的专用工具。

它的主要封隔元件是胶皮筒，通过水力或机械的作用，使胶皮筒鼓胀密封油管和套管的环形空间，把上、下油层分隔开，以达到某种施工的目的。

1封隔器的分类及型号编制目前，各油田所使用的封隔器形式很多，按其工作原理不同，可分为支撑式、卡瓦式、皮碗式、水力扩张式、水力自封式、水力密闭式、水力压缩式和水力机械式8种类型；按其封隔件(密封胶筒)的工作原理不同，可分为自封式、压缩式、楔入式、扩张式和组合式5种类型。

封隔器型号编制的基本方法是按封隔器分类代号、支撑方式代号、坐封方式代号、解封方式代号及封隔器钢体最大外径、工作温度、工作压差等参数依次排列，进行型号编制。

其形式如图1所示。

图1封隔器型号其中分类代号用分类名称第一个汉字的汉语拼音大写字母表示；组合式用各式的分类代号组合表示；支撑方式代号、坐封方式代号、解封方式代号均用阿拉伯数字表示(见表1、表2、表3、表4所示)；钢体最大外径、工作温度、工作压差也均用阿拉伯数字表示，单位分别为毫米(mm)、摄氏度(℃)、兆帕(MPa)。

例如：Y211-114-120/15型封隔器，表示该封隔器为压缩式，单向卡瓦固定，提放管柱坐封，提放管柱解封，钢体最大外径为114mm，工作温度为120℃,工作压力为15MPa。

表1分类代号分类名称自封式压缩式楔入式扩张式组合式分类代号Z Y X K用各式的分类代号组合表示表2支撑方式代号支撑方式名称尾管支撑单向卡瓦悬挂双向卡瓦锚瓦支撑方式代号12345表3坐封方式代号坐封方式名称提放管柱转动管柱自封液压下工具热力坐封方式代号123456表4解封方式代号解封方式名称提放管柱转动管柱钻铣液压下工具热力解封方式代号1234562封隔器的基本用途封隔器的使用范围几乎遍及勘探和开发的各个生产过程。

但油井维修中所遇到的封隔器多数实现下列目的：2.1封隔产层或施工目的层，防止层间流体和压力互相干扰，以适应各种分层技术措施的需要；大修中进行堵漏、封窜等作业。

井下作业封隔器找水要点浅析摘要：油（水）井窜通的类型有两种：一种是地层窜通，指地层内部的层与层之间的窜通；另一种是管外窜通，是指套管与水泥环或水泥环与井壁之间的窜通。

管外窜槽在生产中有以下异常现象：地下水或注入水窜进油层，油井大量出水；油井的产液量增加，但原油产量下降，含水上升；套管有下陷或突然上升现象；不能进行分层开采或其它分层措施。

关键词：封隔器、找水、窜槽一.造成管外窜槽的原因造成套管外窜通的原因是多方面的，概括性地分为地质因素和工程因素两大类。

对于一个具体的油田来讲，这两类因素很有可能有的是主导因素，有的是次要因素，但更多的是两种因素同时存在。

地质因素（1）地层裂缝：在碳酸盐岩或沉积岩构造的油田中，由于地壳的不断运动和地下水的长期作用，岩层产生许多的裂缝或溶洞，构成层间窜通的通道。

（2）地震活动：地球是一个不停运动的天体，地下地质活动从未间断。

根据微地震监测资料，每天地表、地壳的微震达上万次，较严重的地震可以产生新的构造断裂和裂缝，也可以使原生构造断裂活化。

因此，构造运动和地震是导致层间窜通的一个重要因素。

（3）地壳运动：地球在不停地运动，地壳也在不停地缓慢运动中，其运动方向一般有两个：一是水平运动；二是升降运动。

地壳缓慢的升降运动可导致地层坍塌，严重时会造成地层错位，形成管外窜通。

工程因素，在固井过程中，由于水泥质量、钻井液、泥饼、固井前冲洗井壁与套管外干净程度等问题，往往造成水泥与套管、水泥与岩壁胶结固化不好，造成管外窜槽。

射孔质量：由于射孔工艺选择不当，射孔时产生的冲击波太大，套管外靠近套管的水泥环被震裂，或由于误射将薄隔层射穿等原因都将导致管外窜通。

施工质量：分层酸化或分层压裂时，由于压差过大而将管外地层蹩窜，特别是在夹层较薄时，蹩窜的可能性更大。

日常管理：由于对油水井管理措施不当而造成地层坍塌，引起管外窜通。

如采油时参数不合理等引起地层出砂和坍塌，造成管外窜通。

套管问题：由于套管外壁腐蚀或损坏，从而造成未射孔的套管所封隔的高压水（或油、气）层与其它层窜通。

技术应用与研究油田生产中油水井出现井下落物的情况，会危机到油水井的正常运行，需要通过落物打捞的修井作业施工程序，才能将落物打捞出井，恢复井筒的正常使用的状态，为油田生产提供基础。

一、井下落物种类分析油田油水井生产中，井下落物的故障是不可避免的，由于各种原因，出现各种井下落物的状况，都会影响到油田生产的顺利进行。

如对油井实施修井作业施工时，工具掉入井筒内，形成小件类落物，如果不进行落物的打捞，就会降低油井的生产能力，给油田生产带来不利的影响。

实施井下作业施工程序时，抽油杆、油管等掉落井内，均会形成井下落物。

依据井下落物的复杂程度，进行落物打捞作业技术措施的选择，并设计最合理的井下落物打捞作业施工的步骤，通过施工前的精心准备，精准定位落物的位置，为合理规划作业施工程序，提供最佳的保证措施。

各种钢丝绳等掉落井内形成绳类落物，抽油杆等掉入井内为杆类落物，而油管等落物掉落形成管类落物，依据井下落物的不同形态，选择不同的打捞工具，不同的落物选择不同的打捞工具，并结合打捞作业施工程序，提高井下落物打捞的成功率，降低井下落物打捞的成本，提高修井作业施工的质量，尽快恢复井筒的正常运行状态，保证油田生产的有序进行。

无论绳类落物、杆类落物以及管类落物，都需要合理的分析和监测，确认井下落物的类型和落物的存在状态，为提高油田生产的安全系数，提供最可靠的数据信息资料。

需要合理设计修井作业施工程序，为井下落物的打捞提供可靠的工具和用具，提高落物打捞的效率，符合油田生产节能降耗的技术要求。

二、井下落物打捞技术措施优化井下落物打捞技术措施，提高井下落物打捞的效率，降低落物打捞作业施工的时间，减少油田生产中的各种经济损失，保证油田生产的经济性达到设计的标准，为油田生产企业创造最佳的价值。

１．常规井下落物的打捞作业技术措施。

针对常规的井下落物，属于规则的形状的井下落物的打捞，属于简单的打捞作业施工程序，具有轻松打捞作业施工的特点，成为油田井下落物打捞的基础。

封隔器解封失效原因分析及打捞工艺探讨——以黄34-1井打捞Y221封隔器为例何彦荣【摘要】在黄34-1井打捞Y221-114封隔器施工中,封隔器上接头倒扣起出,捞矛杆断在中心管内,中心管外胶皮未回收、隔环等配件完好,卡瓦未收回。

套磨铣时井下落鱼一起转动,造成封隔器无法进行内捞和外捞。

通过对井下落鱼结构的分析研究,对套磨铣工具进行改进,研制出特殊的磨铣工具,创造了打捞条件,在很短的时间内完成了该井的打捞施工。

%In the process of fishing Y221-114 packer in Huang 34-1 well,after packer’s topconnection is tripped out via reversing,fishing rod breaks inside the central casing and the rubber around it is not retrieved.Slips are not taken back although retainer and other parts are in good condition.While casing milling,the fish in the hole is turning together,which makes it difficult to fish the packer inside or outside.Base on analytical research of downhole fish configuration,casing milling tools have been improved and special milling tools have been developed,thus ensuring the fishing completion of the well in a short time.【期刊名称】《江汉石油职工大学学报》【年(卷),期】2012(025)003【总页数】4页(P22-25)【关键词】封隔器;打捞;解卡;工艺【作者】何彦荣【作者单位】中国石化集团江汉石油管理局井下测试公司,湖北武汉430040【正文语种】中文【中图分类】TE38在油田开发过程中，常用各种封隔器来卡堵水，分层产油，从而降低油井含水，增加产油量，达到改善开发效果的目的。

井下落物打捞技术措施随着城市建设和工程施工的不断推进，井下落物成为了一个值得关注的问题。

井下落物是指在城市排水系统中，由于各种原因而掉落到管道或井下的物品，包括但不限于工具、垃圾、建筑材料等。

这些落物一旦堵塞了排水系统，就会导致排水不畅甚至堵塞，给城市的工程施工和居民生活带来不便甚至危害。

井下落物的打捞技术是非常重要的，本文将从技术方案、设备选择、作业流程和安全措施等方面进行详细介绍。

一、技术方案井下落物打捞的技术方案主要包括：1、人工打捞：通过井下作业人员进行手工清理，效率低，安全风险大。

2、机械打捞：采用各种专业设备进行机械化打捞，效率高，但需要考虑设备的适用性和操作的复杂性。

3、水下作业：借助水下摄像机和机械操作装置进行水下作业，可视性好，但需要考虑水下作业的安全和环境保护。

综合考虑，一般情况下，机械打捞是井下落物打捞的首选技术方案，因为它既能够提高打捞效率，又能够降低作业风险。

二、设备选择机械打捞是井下落物打捞的主要技术方案，因此设备的选择至关重要。

常用的设备包括：1、管道清洗车：用于清洗排水管道，清除管道内的污物和堵塞物，为后续打捞作业创造条件。

2、吸污车：用于吸取井下的杂物和污水，同时可以清洗井内的污物和杂物。

3、井下观察摄像机：用于观察井下情况，确定打捞的位置和方式，对于水下作业尤为重要。

4、井下机械臂：用于在井下进行机械作业，可以替代人工进行一些简单但危险的操作。

以上设备是常见的井下落物打捞设备，具体选择需要根据施工环境和情况进行评估和确定。

三、作业流程作业流程的具体安排需要根据现场的实际情况进行调整和执行，确保安全和高效。

四、安全措施井下落物打捞作业涉及到管道清洗、水下作业等多种作业环节，存在一定的安全风险，因此需要加强安全管理和措施。

常见的安全措施包括：1、人员培训：对作业人员进行专业的培训，提高其安全意识和应急处置能力。

2、作业装备：使用符合安全标准的作业装备，保证作业人员的安全。

177如何实现高效率的永久式封隔器打捞作业，是套铣作业人员需要面对的重要问题。

海洋修井机是海上油田生产的动力设备，也是修井作业的关键，大型修井作业需要套铣技术的支持，只有清理永久式封隔器的杂物，才能进行打捞，提升修井效率，使油井恢复正常生产。

最常见的封隔器打捞方式是先进行套铣作业，再打捞，但由于地层压力、油井数据的不断改变，套铣作业存在较大的风险。

因此，在打捞永久式封隔器时，需要选择适合的钻具组合，结合封隔器的材质、结构选择恰当的套铣工具与合适的管柱数量。

大部分海上油田封隔器位置较深，材质偏强硬，冲洗过程中容易造成管柱扭矩、控制不力，降低套铣效率。

1 打捞永久式封隔器的困难1.1 钻压和转速对套铣的影响套铣工具的材料大多由硬度较高的材料，如无缝钢管制成。

其中套铣鞋是打捞永久式封隔器的主要工具，但由于套铣鞋寿命有限，当钻压过大时，套铣鞋底部的受力不均衡，容易出现憋钻、套环脱落的现象[1]。

转速过快，会造成摩擦力增大，引发套管壁的磨损，套铣打捞作业参数不合理，影响打捞效率。

1.2 泵压与排量对套铣的影响循环套铣对排量和环空反速的要求很高，正常情况下，套铣封隔器和防砂管柱需要进行正循环套铣，强大的排量和泵压可以保证封隔器碎屑、废弃物的及时返出，合理控制环空返速。

但由于套铣鞋外径较大，环空小，环空返速较高，从套铣鞋顶部接头过渡到中部时，环空返速突然变低，砂子极易沉积。

另外，泵压升高会对地面产生压力，套铣管柱受到挤压，产生上顶力。

高转速下，封隔器压力降低会产生跳转现象，引发安全事故。

1.3 套铣打捞工具的选择套铣永久式封隔器的主要作用是降低油井的含水量，增加自喷生产的效率。

因此，要根据生产套管的尺寸和要套铣的落鱼尺寸选择恰当的套铣工具[2]。

在打捞永久式封隔器时，一般采取先打捞封隔器顶部接头，再利用套铣技术进行打捞。

但由于套铣打捞工具与封隔器尺寸不符，套铣鞋底齿一直处于工作状态，作业人员只能通过铣齿的磨损程度和深度，断定封隔器的套铣程度。
