井下管柱固封处理工艺技术1井下水泥等固封管柱形成原因及预防措施1.1井下管柱固封形成的原因在油田开发过程中，为满足生产需要，油水井采用挤注水泥及胶凝状树脂等堵剂作业较多，而在挤注过程中由于措施不当等原因，造成管柱及井下工具被水泥等固在井筒内的现象，称井下管柱固封。
造成水泥等固封管柱的原因很多，除工作质量外归纳为：1.1.1挤注水泥或堵剂前，井况不清，上部套管有破漏，使其水泥浆（或堵剂）短路上返。
1.1.2施工措施不当，判断、计算失误。
1.1.3设备运转不正常，中途发生故障。
1.1.4地质因素引起井涌、喷，水泥浆在凝固过程没有一个稳定的环境。
1.1.5井筒沉砂、堵剂及压井液中沉淀物。
1.2挤、注入水泥等作业过程中，造成固封管柱的类型有下述三种1.2.1渗漏卡：由于管柱丝扣未上紧或由于管柱（套管）某处有破裂存在，挤注水泥及堵剂过程形成水泥浆堵剂渗漏卡钻而固封部分管柱。
1.2.2变形卡：挤注过程由于套管变形，使挤注水泥施工完毕后，起不出结构，形成套管变形，水泥等卡钻。
1.2.3掉落卡：由于管柱未达到上扣扭矩，在挤注过程使部分管柱扣松动甚至脱扣或由于井口掉落物，形成水泥等卡钻。
井下管柱固封井一般分为两类，一类如灌肠，即一定深度的整个井筒，管柱内、外全被水泥等固封无任何循环通道。
另一类钻具内无水泥，管柱与套管环空被水泥固封，个别井甚至有循环通道，一旦形成井下管柱固封现象要想不采取措施而起出井内管柱都是难以实现的。
1.3预防水泥等固封管柱措施为了防止挤注水泥等堵剂过程中井下管柱固封事故的发生，可采取以下预防措施。
1.3.1选用封隔器类型合适，直径比套管内径小8～12mm，短尾管底不带死堵。
所有管柱达到上扣扭矩。
井口装防喷器。
1.3.2在套管损坏与地层严重亏空井段以下不下封隔器而用注水泥塞或填砂的方法。
1.3.3在采用高密度压井液施工井中，下封隔器及管柱后及时挤、注水泥或堵剂，否则挤注前应活动管柱，充分循环洗井。
1
油气水井井下工艺管柱工具图例

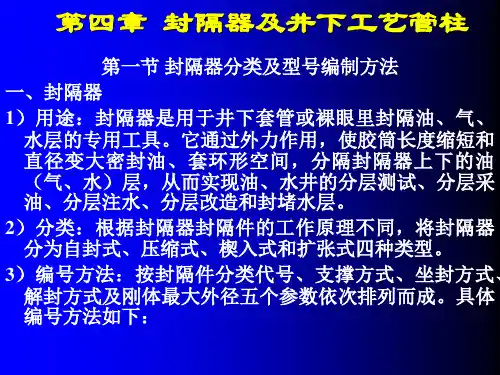

A.1封隔器
A.1：
Y 型封隔器 A2：K 型封隔器
A3：Z 型封隔器
A4：Z 型封隔器
A.1
水利锚、卡瓦
A5：封隔器单向卡瓦
A6：封隔器双向卡瓦
A7：封隔器锚爪
A8：水力锚
A9：双向卡瓦 A10：单向卡瓦 A11：单向卡瓦
A.3配产器
A.12 桥式配产器 A.13滑套配产器 A.14偏心配产器A.4配水器
A.15桥式配水器
A.16空心配水器
A.17偏心配水器 A.18集成配水
器
A.5喷砂器
1
1
A.19阀式喷砂器 A.20导压喷砂器 A.21滑套式喷砂器 A22喷嘴式喷砂器
A.23缓冲式喷砂器
A.6
气举阀
A.24 旁通式举阀 A.25
侧孔式举阀
A.26
可捞式举阀 A.27外挂式举阀
1
A.28内挂式举阀
A.7滑套
A.29开关滑套
A.30 常闭滑套
A.31常开滑套
A.32提挂开关滑套
A.33液压开关滑套 A.34玻璃破碎滑套
A.35
爆破滑套
A.36轨道滑套
A.37反洗滑套
A.38堵塞器滑套
A.8球座与球。
孤岛油田油水井作业管柱图例编写：田庆国、孙晋祥、韩学良审核：付继彤、孙宝京批准：刘恩胜孤岛采油厂作业管理中心二零一零年三月前言近年来，孤岛油田在防砂、热采、堵水等采油工艺方面，形成了一整套油水井开采及施工常用管柱。
为了使从事采油、作业的工作人员较为系统地认识和应用，规范管柱结构录入工作，满足生产要求，我们整理完善了“孤岛油田油水井作业管柱图例”。
包括采油管柱、卡封管柱、防砂生产管柱、水井管柱、施工管柱、常用套管结构示意图、工具图例七部分内容，较为详细的介绍了目前孤岛油田油水井管柱结构，可供采油厂从事采油、作业的工人、干部和技术人员使用和参考。
在编写过程中，得到了工艺所史宝光、张德杰，信息中心刘建平、范靖，作业大队（西区）陈良虎、蔡学卫、刘兴山，作业大队（东区）翟省杰、王效雷、刘相奎等单位领导、专家的大力支持，谨此表示感谢。
由于编辑时间紧，水平有限，难免存有错误及不足之处，欢迎广大读者提出宝贵意见，以便进一步修改和完善。
目录一、采油管柱[1] 普通抽油泵生产管柱 (1)[2] 下螺杆泵生产管柱 (3)[3] 下水力喷射泵生产管柱 (5)[4] 下电泵生产管柱 (7)二、卡封管柱[5] 下丢封封下采上生产管柱 (9)[6] 封上采下生产管柱 (11)三、防砂生产管柱[7] 滤砂管防砂生产管柱 (13)[8] 金属滤砂管防砂生产管柱 (15)[9] 绕丝筛管(割缝)防砂生产管柱 (17)[10] 水平井下金属滤生产管柱 (19)四、水井管柱[11] 光油管注水管柱（带喇叭口） (21)[12] 空心分层注水管柱 (23)[13] 偏心分层注水管柱 (25)[14] 单层注聚管柱 (27)[15]双管分层注聚管柱 (29)五、施工管柱[16]腹膜砂、酸化、堵水等光油管施工管柱 (31)[17]分层防砂施工管柱 (33)[18] 注水泥塞施工管柱 (35)[19]分层酸化、堵水、测调施工管柱 (37)[20]压裂施工管柱 (39)[21]绕丝筛管（割缝）正循环充填施工管柱 (41)[22]绕丝筛管（割缝）反循环充填施工管柱 (43)[23]高压充填（绕丝防砂）施工管柱 (45)[24]水平井正充填施工管柱 (47)[25]水平井逆向充填施工管柱 (49)[26]热采注汽施工管柱（带封） (51)[27]热采注汽施工管柱（不带封） (53)[28]验串、封串施工管柱 (55)[29] 双封找漏施工管柱 (57)[30] 冲中心管施工管柱 (59)[31]水平井均匀注汽施工管柱 (61)六、常用套管结构示意图[32]裸眼完井 (63)[33]套管射孔完井 (64)[34]小套管完井 (65)[35]套管补贴完井 (66)[36]割缝衬管完井 (67)[37]水平井筛管完井 (68)七、工具图例 (69)一、采油管柱[1] 普通抽油泵生产管柱- 1 -技术要求：1、尾管深度应距离防砂鱼顶以上5-10m；2、泵的沉没度在200米以上。
