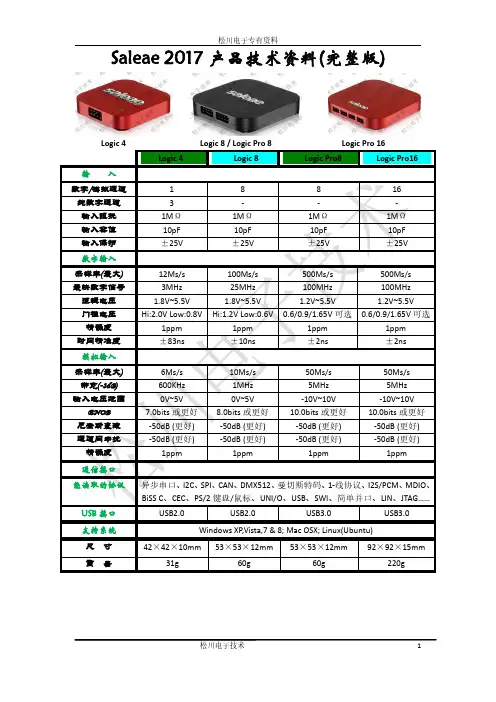

Saleae逻辑分析仪应用手册本教程通过图文并茂的方式来讲解，Saleae的用途和实际应用方法一、什么是逻辑分析仪：逻辑分析仪是一种类似于示波器的波形测试设备，它通过采集指定的信号，并通过图形或者数据统计化的方式展示给开发人员，开发人员通过这些图形化时序信号按照协议来分析硬件或者软件中的错误。

逻辑分析仪是设计中不可缺少的设备，通过它，可以迅速定位错误，发现并解决问题，达到事半功倍的效果，尤其在分析时序，比如 1wire、I2C、UART、SPI、CAN等数据的时候，应用逻辑分析仪解决问题非常快速。

以下是一个 Saleae分析一个 UART通信时序和一个 IIC时序的典型例子：从图中我们可以清晰的看到， UART通信在波特率 9600下面，清晰的显示出十六进制数字 0xA9，而下边的 IIC信号一个读数据的时序过程，通道 1是 SDA，通道 2是 SCL，在 1通道中清楚的显示出来，绿点表示起始位，红点表示结束位，第一个是往 0x90这个器件地址写数据 (w是 write的意思 )，第二个表示要读取的地址是 0x40,第三个数据是重新发送器件地址并且是读数据，第 4个字节即读到的数据 0xA9。

是不是感觉非常方便快捷呢。

二、软件安装以及软件基本应用首先安装 logic software，软件在光盘里有配套，同时也可以到官方网站下载，下载地址是： /downloads。

这里有各种系统版本支持，请下载你所需要的系统支持版本:下载完后，直接双击安装。

安装完后，会在桌面出现一个快捷方式：双击快捷方式，进入后，会出现以下界面：这个逻辑分析仪软件在没有插入硬件的时候，最上边显示的是 Disconnected，可以进行模拟运行 (start simulation),用鼠标点一下后会出现一个模拟的波形，如果你提前设置协议的话 (如何设置协议，后边会讲)，他还会产生符合你协议的波形呢 ~！当然，非真实测到的波形，可以让你提前体验一下，点鼠标左键放大波形，右键缩小波形，滚动鼠标滑轮也可以放大和缩小波形，没有使用硬件之前可以提前体验一下。

声明: 本文来自另外，将68013制作逻辑分析仪的原理说明简单整理了一下，大家可以看看，如果想DIY也就不难了。

点击此处下载ourdev_578200.pdf(文件大小:203K)(原文件名:逻辑分析仪开发手册.pdf)前言一、什么是逻辑分析仪二、使用介绍三、安装说明四、Saleae软件使用方法五、逻辑分析仪硬件安装六、使用Saleae分析电视红外遥控器通信协议七、使用Saleae分析UART通信八、使用Saleae分析IIC总线通信九、使用Saleae分析SPI总线通信十、Saleae逻辑分析仪使用问题和注意事项/item.htm?id=6293581805淘宝地址：/item.htm?id=6293581805 (原文件名:21.jpg)前言：工欲善其事，必先利其器。

逻辑分析仪是电子行业不可或缺的工具。

但是由于一直以来，逻辑分析仪都属于高端产品，所以价格居高不下。

因此我们首先要感谢Cypress公司，提供给我们68013这么好的芯片，感谢俄罗斯毛子哥将这个Saleae逻辑分析仪开源出来，让我们用平民的价格，就可以得到贵族的待遇，获得一款性价比如此之高的逻辑分析仪，可以让我们在进行数字逻辑分析仪的时候，快速查找并且解决许多信号、时序等问题，进一步提高我们处理实际问题的能力。

原本计划，直接将Saleae的英文版本使用手册直接翻译过来提供给大家，我花费半天时间翻译完后，发现外国人写的东西不太符合我们国人的思维习惯，当然，也是由于我的英语水平有限，因此，我根据自己摸索这个Saleae的过程，写了一份个人认为符合中国人习惯的Saleae，提供给大家，希望大家在使用过程中少走弯路，快速掌握使用方法，更快的解决自己实际遇到的问题。

由于个人水平有限，因此在文章撰写的过程中难免存在问题和错误，如果有任何问题，希望大家能够提出来，我会虚心接受并且改进，希望通过我们的交流，给越来越多的人提供更加优秀的资料，共同进步。

一，软件的安装以及基本使用1，首先安装软件Logic Setup 1.1.4 (32-bit)，可从/downloads 下载，还有支持其他操作系统的软件版本，可对应下载。

2，安装完毕之后启动一下我们可以到可以看到以下界面：这个软件在没有接入硬件的时候可以模拟运行，我们可以看到。

点一下START SIMULATION就可以看到波形，这时候的只是软件根据你设置的要分析的协议（如果你已经设置的话）模拟出来的，随机产生的。

如下图：用鼠标的左键点图形将实现ZOOM IN 放大，右键是ZOOM OUT 缩小，如果使用的是三论鼠标，可以使用中键进行放大缩小。

我们也可以移动底部的滑动条来查看波形。

3，安装完毕后插入硬件，出现找到新硬件提示，如下点自动搜索驱动。

之后就能完成驱动加载。

在安装驱动的最后一步，询问你是否从新启动系统，你可以点否，不用重新启动就可以使用。

此时驱动安装完毕。

4，再次启动软件会发现，我们看到现在按钮的名字变成了START 而不是没有接硬件之前的START SIMULATION。

这时候点START 将实现8 路逻辑信号的采集。

二，关于采样深度和采样率在软件的左上方有两个下拉选项，左边一个是采样深度，右边一个是采样速率。

采样深度就是你总共要采集多少数据，图上的25M 标示每路都采集25MBIT ；采样速率更好理解，就是一秒采集多少次。

比方说我们采集深度是1M 采样速率也是1M，那总的采集时间就是1 秒。

采集一秒后自动停止采集，并在界面上显示波形。

三，关于波形信息1 在软件界面的右上方有波形信息，可以通过点击(齿轮图标)来选择自己感兴趣的参数。

如下图：2，以下图为例，看一下具体参数都是什么含义：Width ：是图中的时间长度.Period ：是图中的周期，也就是说将这个电平单独分析，其周期是多少。

而接下来的DUTY Cycle 自然就是这个电平作为一个周期来分析，其占空比为多少。

FREQUENCY，当然就是周期的倒数。

声明: 本文来自分析仪开发手册.pdf)前言一、什么是逻辑分析仪二、使用介绍三、安装说明四、Saleae软件使用方法五、逻辑分析仪硬件安装六、使用Saleae分析电视红外遥控器通信协议七、使用Saleae分析UART通信八、使用Saleae分析IIC总线通信九、使用Saleae分析SPI总线通信十、Saleae逻辑分析仪使用问题和注意事项淘宝地址：(原文件名:21.jpg)前言：工欲善其事，必先利其器。

逻辑分析仪是电子行业不可或缺的工具。

但是由于一直以来，逻辑分析仪都属于高端产品，所以价格居高不下。

因此我们首先要感谢Cypress公司，提供给我们68013这么好的芯片，感谢俄罗斯毛子哥将这个Saleae逻辑分析仪开源出来，让我们用平民的价格，就可以得到贵族的待遇，获得一款性价比如此之高的逻辑分析仪，可以让我们在进行数字逻辑分析仪的时候，快速查找并且解决许多信号、时序等问题，进一步提高我们处理实际问题的能力。

原本计划，直接将Saleae的英文版本使用手册直接翻译过来提供给大家，我花费半天时间翻译完后，发现外国人写的东西不太符合我们国人的思维习惯，当然，也是由于我的英语水平有限，因此，我根据自己摸索这个Saleae的过程，写了一份个人认为符合中国人习惯的Saleae，提供给大家，希望大家在使用过程中少走弯路，快速掌握使用方法，更快的解决自己实际遇到的问题。

由于个人水平有限，因此在文章撰写的过程中难免存在问题和错误，如果有任何问题，希望大家能够提出来，我会虚心接受并且改进，希望通过我们的交流，给越来越多的人提供更加优秀的资料，共同进步。

一、什么是逻辑分析仪：逻辑分析仪是一种类似于示波器的波形测试设备，它通过采集指定的信号，并通过图形或者数据统计化的方式展示给开发人员，开发人员通过这些图形化时序信号按照协议来分析硬件或者软件中的错误。

逻辑分析仪是设计中不可缺少的设备，通过它，可以迅速定位错误，发现并解决问题，达到事半功倍的效果，尤其在分析时序，比如1wire、I2C、UART、SPI、CAN等数据的时候，应用逻辑分析仪解决问题非常快速。

Saleae逻辑分析仪应用手册本教程通过图文并茂的方式来讲解，Saleae的用途和实际应用方法一、什么是逻辑分析仪：逻辑分析仪是一种类似于示波器的波形测试设备，它通过采集指定的信号，并通过图形或者数据统计化的方式展示给开发人员，开发人员通过这些图形化时序信号按照协议来分析硬件或者软件中的错误。

逻辑分析仪是设计中不可缺少的设备，通过它，可以迅速定位错误，发现并解决问题，达到事半功倍的效果，尤其在分析时序，比如 1wire、I2C、UART、SPI、CAN等数据的时候，应用逻辑分析仪解决问题非常快速。

以下是一个 Saleae分析一个 UART通信时序和一个 IIC时序的典型例子：从图中我们可以清晰的看到， UART通信在波特率 9600下面，清晰的显示出十六进制数字 0xA9，而下边的 IIC信号一个读数据的时序过程，通道 1是 SDA，通道 2是 SCL，在 1通道中清楚的显示出来，绿点表示起始位，红点表示结束位，第一个是往 0x90这个器件地址写数据 (w是 write的意思 )，第二个表示要读取的地址是 0x40,第三个数据是重新发送器件地址并且是读数据，第 4个字节即读到的数据 0xA9。

是不是感觉非常方便快捷呢。

二、软件安装以及软件基本应用首先安装 logic software，软件在光盘里有配套，同时也可以到官方网站下载，下载地址是： /downloads。

这里有各种系统版本支持，请下载你所需要的系统支持版本:下载完后，直接双击安装。

安装完后，会在桌面出现一个快捷方式：双击快捷方式，进入后，会出现以下界面：这个逻辑分析仪软件在没有插入硬件的时候，最上边显示的是 Disconnected，可以进行模拟运行 (start simulation),用鼠标点一下后会出现一个模拟的波形，如果你提前设置协议的话 (如何设置协议，后边会讲)，他还会产生符合你协议的波形呢 ~！当然，非真实测到的波形，可以让你提前体验一下，点鼠标左键放大波形，右键缩小波形，滚动鼠标滑轮也可以放大和缩小波形，没有使用硬件之前可以提前体验一下。

[数字设计使用的逻辑分析仪基础知识] saleae逻辑分析仪工程师需要同时查看16位计数器的输入和输出，以确定定时误差，但如果只有一台2通道示波器，怎样查看这些信号呢?工程师刚刚为装满数字电路的电路板开发出定时图，该怎样检验它们呢?使用什么仪器捕获和分析这些信号呢? 如果使用的工具不当，那么解决这类问题可能要耗费大量的时间。

对上面的问题，逻辑分析仪是最好的解决方案。

本文快速考察了逻辑分析仪基础知识，介绍了逻辑分析仪的功能。

选择示波器还是逻辑分析仪在选择使用示波器还是使用逻辑分析仪时，许多工程师会选择示波器。

但是，示波器在某些应用中的用途有限。

根据用户要完成的工作，逻辑分析仪可能会得到更实用的信息。

什么时候使用示波器・在需要查看信号上小的电压偏移时；・在需要较高的时间间隔精度时。

什么时候使用逻辑分析仪・在需要一次查看多个信号时；・在需要以与硬件相同的方式查看系统中的信号时，・在需要触发多条线路上的逻辑高和低码型、查看结果。

在系统中的信号越过单个门限时，逻辑分析仪的反应方式与逻辑电路相同，它识别信号是高还是低，它还可以触发这些信号中的逻辑高和低码型。

一般来说，在需要查看的线路数量高于示波器能够显示的数量时，应使用逻辑分析仪。

逻辑分析仪特别适合考察总线上的时间关系或数据，如微处理器地址总线、数据总线或控制总线。

它们可以解码微处理器总线上的信息，以有意义的方式表示这些信息。

在工程师过了设计的参数阶段、希望了解多个信号之间的定时关系及需要触发由逻辑高和低组成的码型时，应使用逻辑分析仪。

什么是逻辑分析仪大多数逻辑分析仪是两种分析仪组合在一起的仪器：第一部分是定时分析仪，第二部分是状态分析仪。

定时分析仪基础知识定时分析仪显示信息的方式在整体上与示波器相同，横轴表示时间，竖轴表示电压幅度。

由于这两种仪器上的波形都与时间相关，因此可以说其显示画面都位于时域中。

选择正确的采样方式定时分析仪与数字示波器类似，都是1位的垂直分辨率。

逻辑分析仪Saleae 24M 8CH 逻辑分析仪使用手册00逻辑分析仪Saleae24M8CH逻辑分析仪使用手册逻辑分析仪Saleae24M8CH 逻辑分析仪使用手册一.关于Saleae24M8CH逻辑分析仪----这是协会老师推荐的，确实挺好用，24M的采样频率，普通的单片机开发足够用了，也挺实惠!原理也挺简单，就自己也克隆了一个PCB版本。

有需要可以，咨询邮箱***************欢迎大家交流学习。

它是采用虚拟仪器的思想，通过一个简易的探头。

然后将信号采集后通过USB送到PC上的Salease软件.由软件形成一个直观的波形。

并且能放大缩小来进行分析，也在存储成自定义格式或CSV格式发给其它人分析。

小小的探头上有8路采集杜线线采集控头.因此实际可以充当逻辑分析仪来使用。

别看价格较低,但是能做的事不少，我一直为在教学上如何演示开发板的上各种总线的波形头痛。

象I2C/SPI等。

有了这个工具。

基本上我可以直接来在课常下演示实测的结果了。

同时在低速总线编程，它可以直接充当调试器来使用。

拍下来收货后，在店主的耐心的指导下，我最终完成第一个测试实验，用来测试I2C波形。

二.逻辑分析仪使用-----首先在WINDOWS上安装好Salease的测试软件LogicSetup1.1.4(32-bit).exe.它会安装好USB驱动和SaleaseLogic这个软件。

然后把杜邦线按颜色接线.为了观察方便。

按软件中的频道颜色一一对应接线。

10根杜邦线中，8根是采集线，2根地线。

注意探头盒子上的CH1对应软件中的Channel0.,依次类推。

(这个在下一版最好还是改成跟软件一致),剩下两根白色和灰色充当地线.把小盒子的USB线插入PC机。

会自动识别驱动，此时盒子上的PWR灯(红灯)亮起。

如果把杜邦线插入探测点上.CH1灯(绿灯)亮起，这个整个硬件连续就OK了。

三.信号测量----我第一个测试来测出MINI6410开发板的I2C波形。
