方案作图考试技巧一、引言方案作图是设计师在实际工作中非常重要的一项技能。
通过方案作图，设计师可以将自己的创意和构思以图形的形式展现出来，使得其他人能够直观地理解和评估。
本文将介绍一些方案作图考试的技巧，帮助设计师在考试中取得好成绩。
二、准备工作1. 了解考试要求：在参加方案作图考试之前，首先要仔细阅读考试要求。
了解考试的时间限制、题目要求以及评分标准等内容，可以帮助你更好地准备和规划。
2. 熟悉软件工具：方案作图通常使用专业的设计软件，如AutoCAD、SketchUp、Photoshop等。
在考试前，要确保自己熟悉并掌握所需的软件工具，以提高作图效率和准确度。
3. 练习常用命令：在方案作图中，有一些常用的命令和技巧可以帮助你更快地完成作图任务。
例如，掌握绘制线段、矩形、圆形等基本图形的命令，以及复制、移动、旋转等编辑命令，都是非常重要的。
三、作图技巧1. 规划布局：在开始绘图之前，先规划好整个图纸的布局。
确定好比例尺、图纸尺寸和边界线等，以确保整个图纸的比例和美观。
2. 使用图层：图层是方案作图中非常重要的概念。
通过合理地使用图层，可以将不同的元素分开绘制，使得图纸更加清晰和易于修改。
例如，可以使用一个图层绘制建筑物的平面图，另外一个图层绘制标注和文字等。
3. 注意比例：在绘制方案图时，要注意保持各个元素之间的比例关系。
尺寸的准确性对于方案的评估非常重要，所以要仔细测量和计算各个元素的尺寸。
4. 使用标注和文字：在方案图中，标注和文字是非常重要的辅助信息。
通过合理地使用标注和文字，可以清晰地表达设计意图和细节。
例如，可以使用标注表示尺寸、材料和构造等，使用文字说明设计理念和功能布局等。
5. 注意细节：方案作图中的细节非常重要。
要注意绘制准确的线条、平滑的曲线和清晰的图案等，以及避免出现错误和模糊的部分。
四、注意事项1. 时间管理：方案作图考试通常有时间限制，所以要合理安排时间。
在开始作图之前，可以先制定一个时间计划，将整个作图过程分为若干个阶段，以确保在规定时间内完成。

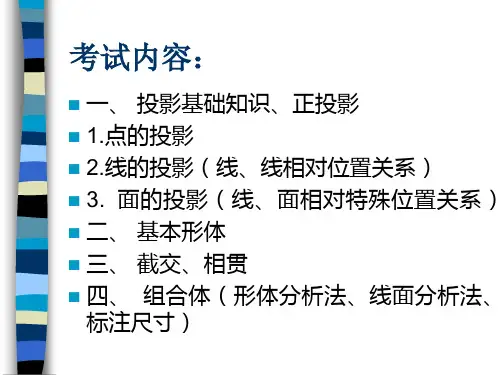

《工程制图》试卷A 卷2007级化工类各专业用 共2页第1页诚信应考，考试作弊将带来严重后果!n|r>適 注意事项：1. 睫| 如I ■£報 報I 囲I二、标注尺寸（数值按1:1由图中量取，取整数）。
（14分）华南理工大学期末考试《工程制图》试卷考前请将密封线内填写清楚;题号一二三四五总分得分评卷人2. 所有题解请用铅笔在本试卷上完成，并保留必要的求解作图线;3. 考试形式：闭卷；4. 本试卷共六大题，满分为100分。
考试时间为120分钟。
一、作一线段GK 平行于直线AB,并分别与直线CD 和EF 相交于G 、K 两点，并 求两平行直线AB 和GK 之间的实际距离。
（16 分）三、根据物体的两视图，画出俯视图。
（20）四、已知主视图和俯视图，画出左视图。
（20分）六补全物体主视图和俯视图。
（15分）（保留作图线）n|r>■£報五、求作圆柱被截切后的俯视图（15分）。
《工程制图》试卷A卷2007级化工类各专业用共2页第2页《工程制图》试卷A卷2007级化工类各专业用共2页第3页《工程制图》试卷A 卷2007级化工类各专业用共2页第4页诚信应考,考试作弊将带来严重后果!........報 ...... (駁地報曲)——烬加nnnnnnnnn nnnnlr>邢华南理工大学期末考试《画法几何及建筑制图》试卷 二、已知一正方形ABCD 的一条对角线AC,另一条对角线BD 为水平线，作 出该正方形的三面投影。
（18分）题号 一二 三四五 六总分得分评卷注意事项：1.考前请将密封线内填写清楚； 2. 所有题解请用铅笔在本试卷上完成，并保留必要的求解作图线; 3. 考试形式：闭卷；4.本试卷共六大题，满分为100分。
考试时间为120分钟。
、判别题：正确的在括号内打〃 J 〃，错误的在括号内打〃X 〃。
（12分）初与⑦相交（）AB // CD (b"《建筑制图》试卷A 卷2007级土木类专业用2007.12共3页第1页《工程制图》试卷A卷2007级化工类各专业用共2页第5页《工程制图》试卷A 卷2007级化工类各专业用 共2页第6页三、用换面法补全以AB 为底边的等腰三角形ABC 的水平投影。
一、填空：（每空1分，共27分）1、图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用点画线画出。
2、完整的尺寸标注由尺寸线、尺寸界线和尺寸数字组成。
3、尺寸标注符号R20，Φ40：R表示半径，Φ表示直径。
4、工程常用的投影法分为两类中心投影法和平行投影法，其中正投影法属于平行投影法。
5、根据三面投影能判断两点位置的上下、前后、左右关系，其中从正面投影可判断上下和左右关系、水平投影反映前后和左右关系、侧面投影反映前后和上下关系。
6、三视图的投影规律为：主视图、俯视图长对正，主视图、左视图高平齐，俯视图、左视图宽相等。
7、当平面平行于圆柱轴线截切时，截交线的形状是矩形，当平面垂直于圆柱轴线截切时，截交线的形状是圆，当平面倾斜于圆柱轴线截切时，截交线的形状是椭圆。
8、正等轴测图的轴间角为120°。
9、按剖切范围分，剖视图可分为全剖视图、半剖视图和局部剖视图三类。
10、外螺纹的规定画法是：大径用粗实线线画，小径用细实线线画。
一、选择题（1×10=10分）1、采用放大或缩小比例绘制图样，其尺寸应注（ B）A、图形的尺寸；B、实物的尺寸；C、两者都可2、直径尺寸最好注在（A）A、投影为非圆或非圆弧的视图上；B、投影反映为圆或圆弧的视图上；C、两者都可3、角度尺寸数字书写方向应（ B ）A、垂直于尺寸线且朝向角顶；B、按正常水平书写；C、两者均可4、立体上某一面，如果其二个投影为线框，另一个投影为斜直线，则所反映的平面为（A）A、投影面垂直面；B、投影面平行面；C、一般位置平面5、立体与立体相交，其交线为（B）A、截交线（平面与立体表面）；B、相贯线；C、过渡线6、肋、轮辐等结构要素，当横向剖切时，应（B）A、按不剖处理，即不画剖面线；B、按受剖处理，即仍画剖面线；C、两者均可7、半剖视图中，表达外形的部分，其虚线（A）A、应省略；B、仍应画出；C、两者均可8、用钻头加工不通孔时，其孔端锥角应画成（ C ）A、60°；B、90°；C、120°9、表示用什么方法获得的表面粗糙度，其上限值为Ra=50um。
