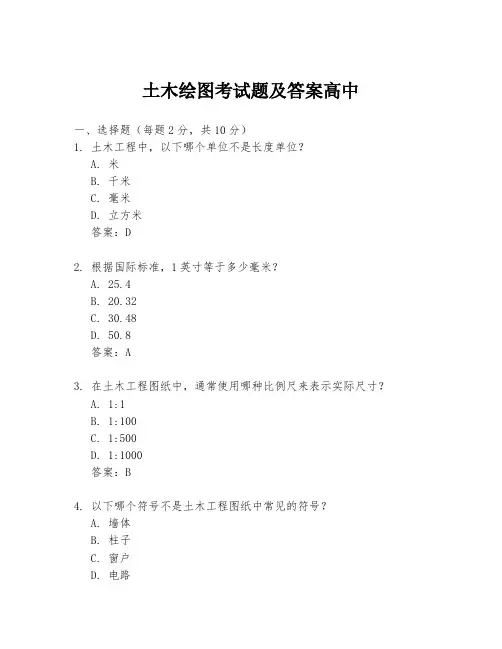

土木绘图考试题及答案高中一、选择题（每题2分，共10分）1. 土木工程中，以下哪个单位不是长度单位？A. 米B. 千米C. 毫米D. 立方米答案：D2. 根据国际标准，1英寸等于多少毫米？A. 25.4B. 20.32C. 30.48D. 50.8答案：A3. 在土木工程图纸中，通常使用哪种比例尺来表示实际尺寸？A. 1:1B. 1:100C. 1:500D. 1:1000答案：B4. 以下哪个符号不是土木工程图纸中常见的符号？A. 墙体B. 柱子C. 窗户D. 电路答案：D5. 土木工程图纸中，以下哪个术语表示建筑的垂直度？A. 平整度B. 垂直度C. 直线度D. 角度答案：B二、填空题（每题2分，共10分）1. 在土木工程图纸中，______是用来表示建筑物的平面布局的。

答案：平面图2. 土木工程中，______是指建筑物的垂直支撑结构。

答案：柱子3. 土木工程图纸中的______是用来表示建筑物的立面和剖面。

答案：立面图和剖面图4. 土木工程图纸中，______是用来表示建筑物的详细构造和材料的。

答案：详图5. 在土木工程图纸中，______是用来表示建筑物的尺寸和位置的。

答案：尺寸标注三、简答题（每题10分，共20分）1. 简述土木工程图纸中常见的几种图示符号及其代表的含义。

答案：土木工程图纸中常见的图示符号包括墙体、柱子、梁、板等。

墙体通常用实线表示，柱子用粗实线或带有特殊标记的线表示，梁通常用虚线表示，板则用细实线表示。

每种符号都有其特定的尺寸和比例，以确保图纸的准确性和可读性。

2. 解释什么是比例尺，并举例说明其在土木工程图纸中的应用。

答案：比例尺是图纸上表示实际尺寸与图纸尺寸之间比例关系的数值。

例如，如果比例尺为1:100，那么图纸上的1厘米代表实际中的1米。

在土木工程图纸中，比例尺用于确保设计者和施工人员能够准确理解建筑物的尺寸和比例。

四、绘图题（每题15分，共30分）1. 根据以下尺寸数据绘制一个简单的矩形建筑平面图，并标注尺寸。

以米为单位外， 其他一律以毫米为单
5、在钢筋混凝土结构图中的 Φ 6@200，其中 Φ 表示 示 6、尺寸标注的组成 。 7、一套房屋施工图按其用途的不同可分为 __________________施工图。 8、标高用于表示某一位置的高度，分为 和 施工图、 。 、 、
、
施工图、
两种。

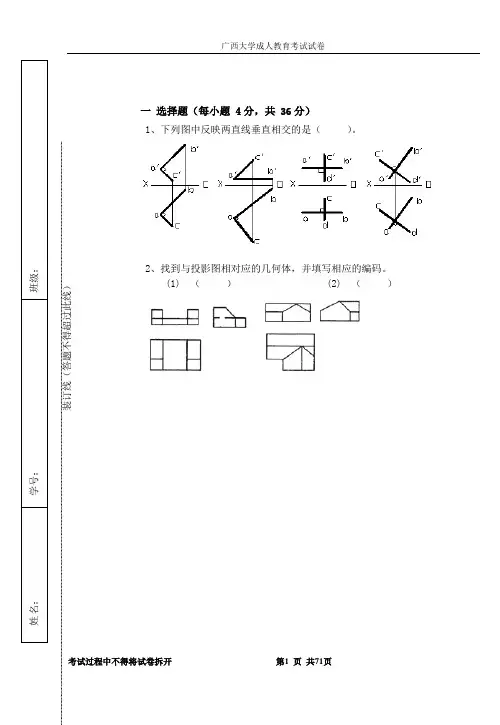

三、作图题（共 24 分） 1、 根据组合体的两个视图，补画第三视图。 （1） （12 分） （2） （12 分）
科技成果， 是指承担学校及所属单位的任务， 或利用学校及其所属单 位的名誉、 物质技术条件完成的职务科技成果。 职务科技成果的权属归学 校，具体内容泛指创新知识与技术，包括已经产权化的成果(专利、集成
4
电路布图设计、植物新品种、计算机软件著作权、作品著作权等)，和未 产权化的创新知识、专有技术、技术秘密、软件、算法及各种新的产品、 工程、技术、系统的应用示范等。 第三条 本办法所称科技成果转化， 是指为提高生产力水平而对科学
研究与技术开发所产生的具有实用价值的科技成果所进行的后续试验、 开 发、应用、推广直至形成新技术、新工艺、新材料、新产品，发展新产业 等活动。 第四条 科技成果转化应遵守国家法律法规， 尊重市场规律， 遵循自
愿、互利、公平、诚实信用的厚则，依照合同的约定，享受利益，承担风 险，不得侵害学校合法权益。
确各方享有的权益和各自承担的责任， 并在合同中约定在科技成果转化过 程中产生的后续改进技术成果的权属。 第十条 对重大科研项目所形成的成果， 或拟转让的、 作价入股企业
的、金额达到 100 万元的科技成果，应先到科学技术处申请、登记备案， 并报请学校校长办公会审核、批准、公示后才能进行。 第十一条 科技成果转让的定价主要采取协议定价方式， 实行协议定

课程编号： 1411010
考试方式： 闭卷
考试时间： 120 分钟
拟卷人(签字)： 赵静
拟卷日期： 2015 年 5 月 审核人(签字)：
8、柱平法施工图有 式。
列表注写
和
截面注写
两种注写方
题号 一 二 三 四 五 六 七 八 九 十 总 分 得分
得分 阅卷人
一、 填空题（30，每空一分）
9、楼5

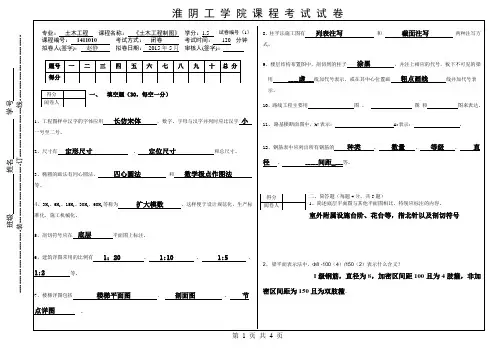

淮阴工学院课程考试试卷
65 390
2
1
4 5470 8@200
2 10 5420
1 20 3965
2 20 5420
2
1
1
l=5550
2
l=6550
265 65
3
l=5620
（二）、根据矩形截面梁的立面图和钢筋详图，梁截面尺寸为 150*300。完成：（15 分） 画出 1-1、2-2 断面图。要求标注钢筋编号，标注钢筋（根数、等级和直径）。
3、路基横断面图的图示方法是什么？路面线等设计路线有什么线表示？而原有地面线用什么线表
示？其基本本形式有哪三种？
4、表示桥梁工程的图样一般有哪几种？其中桥梁总体布置图中又包括哪些图样？
5、简要说明涵洞是什么样的构筑物？涵洞工程图主要由哪些图样组成？
得分 阅卷人
四、读图作图题（35）
（一）、某房屋平面图如下：要求（本题 20 分） （1）、补全门窗图例；(2 分) （2）、标出定位轴线编号；(6 分) （3）、补全外墙总尺寸及空白处的尺寸。(7 分)
----------------------------装--------------------------订----------------------线-----------------------------

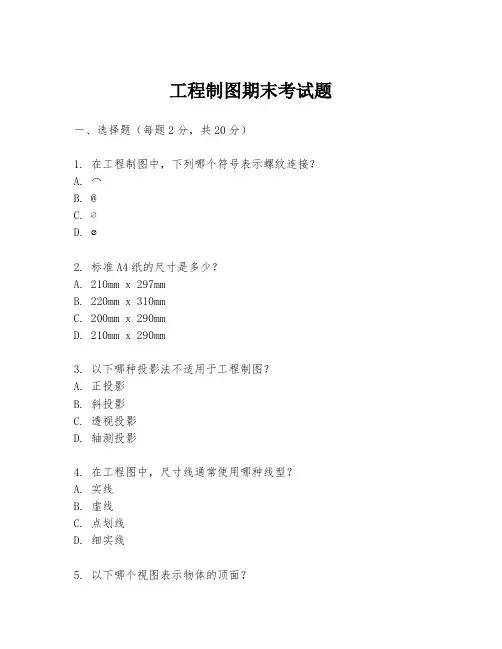

工程制图期末考试题一、选择题（每题2分，共20分）1. 在工程制图中，下列哪个符号表示螺纹连接？A. ⌒B. @C. ∅D. ⌀2. 标准A4纸的尺寸是多少？A. 210mm x 297mmB. 220mm x 310mmC. 200mm x 290mmD. 210mm x 290mm3. 以下哪种投影法不适用于工程制图？A. 正投影B. 斜投影C. 透视投影D. 轴测投影4. 在工程图中，尺寸线通常使用哪种线型？A. 实线B. 虚线C. 点划线D. 细实线5. 以下哪个视图表示物体的顶面？A. 主视图B. 侧视图C. 俯视图D. 后视图6. 工程图中的断面符号是用来表示什么？A. 材料的类型B. 断面的形状C. 内部结构D. 表面处理7. 在工程制图中，比例尺的作用是什么？A. 表示图形与实物的大小关系B. 表示图形与实物的详细程度C. 表示图形与实物的材质差异D. 表示图形与实物的重量比例8. 以下哪种材料通常不用于制作工程图纸？A. 纸张B. 塑料C. 布D. 木材9. 在工程制图中，尺寸标注的起点通常是哪里？A. 中心线B. 基准线C. 轮廓线D. 轴线10. 以下哪个不是工程制图中常用的尺寸标注？A. 长度B. 宽度C. 面积D. 直径二、填空题（每空1分，共20分）1. 在工程制图中，______线用于表示物体的对称轴或中心线。

2. 工程图中的______是指图形与实物的尺寸比例关系。

3. ______投影法可以直观地展示物体的三个面。

4. 在工程图中，______是用来表示物体表面粗糙度的一种图形符号。

5. ______是指用一系列视图和剖视图来表达物体形状的方法。

6. 工程图中的______是指从一个或多个特定角度观察物体所得到的图形。

7. ______是指在工程图中用来表示物体内部结构的视图。

8. 在工程制图中，______是用来表示物体的外形轮廓。

9. ______是指在工程图中用来表示物体长度、角度等尺寸的标注。

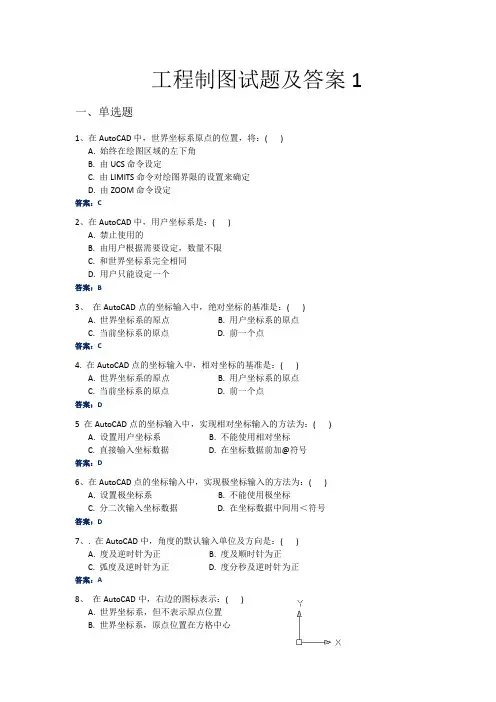

工程制图试题及答案1一、单选题1、在AutoCAD中，世界坐标系原点的位置，将：( )A. 始终在绘图区域的左下角B. 由UCS命令设定C. 由LIMITS命令对绘图界限的设置来确定D. 由ZOOM命令设定答案：C2、在AutoCAD中，用户坐标系是：( )A. 禁止使用的B. 由用户根据需要设定，数量不限C. 和世界坐标系完全相同D. 用户只能设定一个答案：B3、在AutoCAD点的坐标输入中，绝对坐标的基准是：( )A. 世界坐标系的原点B. 用户坐标系的原点C. 当前坐标系的原点D. 前一个点答案：C4. 在AutoCAD点的坐标输入中，相对坐标的基准是：( )A. 世界坐标系的原点B. 用户坐标系的原点C. 当前坐标系的原点D. 前一个点答案：D5 在AutoCAD点的坐标输入中，实现相对坐标输入的方法为：( )A. 设置用户坐标系B. 不能使用相对坐标C. 直接输入坐标数据D. 在坐标数据前加@符号答案：D6、在AutoCAD点的坐标输入中，实现极坐标输入的方法为：( )A. 设置极坐标系B. 不能使用极坐标C. 分二次输入坐标数据D. 在坐标数据中间用＜符号答案：D7、. 在AutoCAD中，角度的默认输入单位及方向是：( )A. 度及逆时针为正B. 度及顺时针为正C. 弧度及逆时针为正D. 度分秒及逆时针为正答案：A8、在AutoCAD中，右边的图标表示：( )A. 世界坐标系，但不表示原点位置B. 世界坐标系，原点位置在方格中心C. 用户坐标系，但不表示原点位置D. 用户坐标系，原点位置在方格中心答案：A9在AutoCAD中，右边的图标表示：( )A. 世界坐标系，但不表示原点位置B. 世界坐标系，原点位置在二轴交点处C. 用户坐标系，但不表示原点位置D. 用户坐标系，原点位置在二轴交点处答案：C10. 在AutoCAD中，对于正在操作的命令要想终止它，需：( )A. 按Ctrl-C键B. 按Esc键C. 单击标准工具条上的Undo按钮D. 按空格键答案：B11. 在AutoCAD命令中的字母大小写是：( )A. 不区分的B. 只能使用大写C. 只能使用小写D. 都能使用，但大小写是不同的答案：A12. 在AutoCAD中有些命令可以透明地执行，即：( )A. 中断正在执行的命令，强制执行该命令B. 只能使用在透明的图层上C. 可以在别的命令执行过程中执行D. 画出透明图形答案：C13、在AutoCAD中，对一条点划线执行OFFSET命令，偏移出的直线将是：( )A. 实线B. 点划线C. 由当前图层的线型确定D. 根据此前执行LINETYPE 命令所设定的线型确定答案：B14在AutoCAD对图形进行编辑中，用窗口方式选取目标时，选中的图形为：( )A. 完全落入矩形方框的图形B. 与方框边界相交的图形C. 与方框边界相交及落入矩形方框的图形D. 在程序窗口中显示的图形答案：A15、在AutoCAD对图形进行编辑中，用交叉窗口方式选取目标时，选中的图形为：( )A. 完全落入矩形方框的图形B. 与方框边界相交的图形C. 与方框边界相交及落入矩形方框的图形D. 在程序窗口中显示的图形答案：C16、在AutoCAD中选取图形时，图形上出现的小方块为夹点，它们的作用是：( )A. 仅表明图形处于选中状态B. 表明图形的控制点C. 表明图形上可以进行对象捕捉的点D. 对图形进行拉伸、移动、比例、镜像、旋转等快速编辑答案：D17、在AutoCAD中，各个图层：( )A. 是分离的，互相之间无关联关系B. 具有统一的坐标系、绘图界限和显示时的缩放倍数C. 具有统一的坐标系，但可以分别进行缩放显示D. 具有各自独立的用户坐标系答案：B18、. 在AutoCAD中，将某一图层冻结，则该图层：( )A. 不能显示和编辑B. 不能参加重新生成运算C. 不能输出D. 不能显示、编辑、输出，不参加重新生成运算答案：D19、在AutoCAD中，将某一图层关闭，则该图层：( )A. 不能显示和编辑B. 不能显示、编辑和输出C. 不能输出D. 不能显示、编辑和输出，也不参加重新生成运算答案：B20 在AutoCAD中，将某一图层设为不可打印，则该图层：( )A. 可见、可编辑，但不能打印输出B. 不能参加重新生成运算C. 仍可见，但不能编辑和打印输出D. 不能显示、编辑和打印输出答案：A二、根据立体图画三视图（10分）参考答案：三、已知水平线AB在H面上方20mm处，求作它的其余两面投影（10分）四、补画第三试图（10分）五、标注尺寸（尺寸数字从图中量取，取整数）（20分）六、根据物体的三视图，画出正等轴测图（10分）七、将下列主视图改画全剖试图（20分）工程制图试题答案（2）一、填空题（20分）1、三视图之间的位置关系：以主视图为基准，俯视图在它的正下方，左视图在它的正右方。

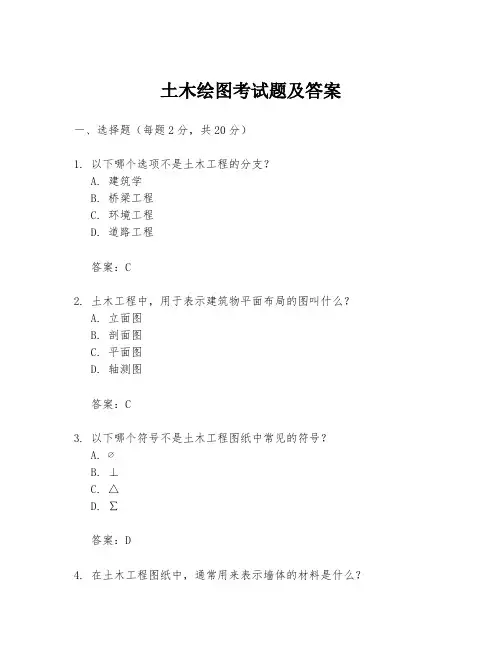

土木绘图考试题及答案一、选择题（每题2分，共20分）1. 以下哪个选项不是土木工程的分支？A. 建筑学B. 桥梁工程C. 环境工程D. 道路工程答案：C2. 土木工程中，用于表示建筑物平面布局的图叫什么？A. 立面图B. 剖面图C. 平面图D. 轴测图答案：C3. 以下哪个符号不是土木工程图纸中常见的符号？A. ∅B. ⊥C. △D. ∑答案：D4. 在土木工程图纸中，通常用来表示墙体的材料是什么？A. 线型B. 颜色C. 符号D. 文字答案：A5. 以下哪个选项不是土木工程图纸的组成部分？A. 图纸标题栏B. 图纸比例C. 图纸尺寸D. 图纸价格答案：D6. 土木工程图纸中，用于表示建筑物高度的图是什么？A. 平面图B. 立面图C. 剖面图D. 详图答案：B7. 在土木工程图纸中，表示建筑物的轴线通常使用什么线型？A. 虚线B. 点划线C. 粗实线D. 细实线答案：C8. 以下哪个选项是土木工程图纸中表示窗户的常用符号？A. ▬▬▬B. ▓▓▓C. ▒▒▒D. ▄▄▄答案：A9. 在土木工程图纸中，用于表示建筑物内部结构的图是什么？A. 平面图B. 立面图C. 剖面图D. 详图答案：C10. 土木工程图纸中，用于表示建筑物的外部形状的图是什么？A. 平面图B. 立面图C. 剖面图D. 详图答案：B二、填空题（每题2分，共20分）1. 在土木工程图纸中，表示建筑物的______和______的图称为平面图。

答案：位置；布局2. 土木工程图纸中，表示建筑物的______和______的图称为立面图。

答案：外观；高度3. 在土木工程图纸中，______图用于显示建筑物的内部结构。

答案：剖面4. 土木工程图纸中，______图用于显示建筑物的详细构造。

答案：详图5. 土木工程图纸中，______图用于显示建筑物的三维视图。

答案：轴测6. 在土木工程图纸中，______线用于表示建筑物的轴线。

答案：粗实7. 土木工程图纸中，______图用于表示建筑物的平面布局。

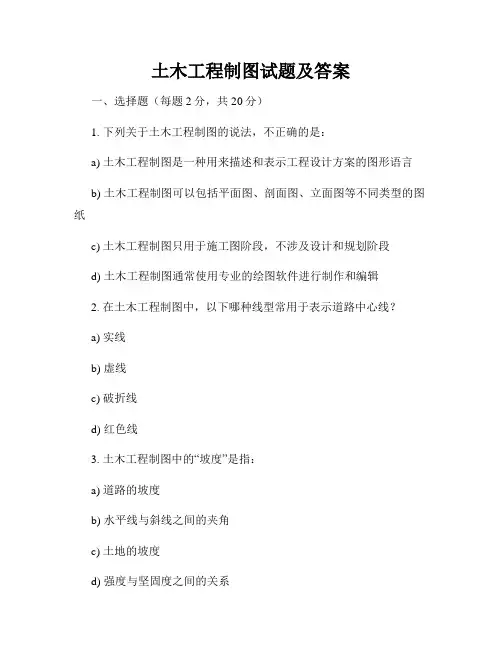

土木工程制图试题及答案一、选择题（每题2分，共20分）1. 下列关于土木工程制图的说法，不正确的是：a) 土木工程制图是一种用来描述和表示工程设计方案的图形语言b) 土木工程制图可以包括平面图、剖面图、立面图等不同类型的图纸c) 土木工程制图只用于施工图阶段，不涉及设计和规划阶段d) 土木工程制图通常使用专业的绘图软件进行制作和编辑2. 在土木工程制图中，以下哪种线型常用于表示道路中心线？a) 实线b) 虚线c) 破折线d) 红色线3. 土木工程制图中的“坡度”是指：a) 道路的坡度b) 水平线与斜线之间的夹角c) 土地的坡度d) 强度与坚固度之间的关系4. 下列关于土木工程剖面图的说法，错误的是：a) 土木工程剖面图通常用于展示和说明地形和地面高程的变化b) 土木工程剖面图由平面图投影而成，展示了某一方向上的截面信息c) 土木工程剖面图可以帮助工程师分析和解决在不同地形条件下的设计问题d) 土木工程剖面图只包括水平方向的信息，不包括垂直方向的信息5. 土木工程设计中常用的CAD软件是指：a) 计算机辅助设计软件b) 基于云端的设计软件c) 能够进行三维建模的设计软件d) 能够进行结构分析和模拟的设计软件6. 在土木工程制图中，图纸比例的选择原则是：a) 越大越好，以便细节更清晰b) 越小越好，以便整个项目能够在一张图纸上显示完整c) 根据实际需求选择，既满足细节展示又不至于图纸过大过长d) 随意选择，不需要考虑图纸的比例7. 土木工程制图中，下列哪种图纸常用于表示建筑物的外观和细节？a) 平面图b) 剖面图c) 立面图d) 布置图8. 土木工程制图中，下列关于符号的说法，错误的是：a) 符号是用来代表物体、设备或者特定情况的图形b) 符号可以简化图纸，使信息更加清晰易读c) 符号的使用在不同的国家和地区可能存在差异d) 符号只在设计和规划阶段使用，不需要在施工图和施工过程中使用9. 在土木工程制图中，下列哪个单位用于表示比例尺的电子数据？a) mmb) mc) cmd) %10. 下列关于土木工程制图的图例，不正确的是：a) 图例是用来解释和说明图纸上的符号、颜色和线型使用的说明文字和图形b) 图例一般位于图纸的右上角或者右下角c) 图例中应标明比例尺和图纸规格d) 图例可标明设计人员的信息，如姓名和联系方式二、简答题（每题5分，共30分）1. 请简要说明土木工程平面图、立面图和剖面图的基本特点和用途。

土木工程cad期末考试试题及答案一、选择题（每题2分，共20分）1. CAD软件中，用于创建直线的命令是？A. LINEB. CIRCLEC. ARCD. POLYLINE答案：A2. 在CAD中，以下哪个命令用于绘制圆？A. CIRCLEB. RECTANGLEC. ELLIPSED. POLYGON答案：A3. 在CAD中，如何快速选择多个对象？A. 使用鼠标左键单击B. 使用鼠标右键单击C. 使用鼠标左键框选D. 使用鼠标右键框选答案：C4. CAD中，哪个命令用于创建多边形？A. POLYLINEB. POLYGONC. RECTANGLED. CIRCLE答案：B5. 在CAD中，如何修改对象的颜色？A. 使用属性面板B. 使用命令行C. 使用图层管理器D. 使用颜色选择器答案：C6. CAD中，哪个命令用于绘制矩形？A. RECTANGLEB. POLYLINEC. POLYGOND. CIRCLE答案：A7. 在CAD中，如何快速复制一个对象？A. 使用COPY命令B. 使用MOVE命令C. 使用ARRAY命令D. 使用MIRROR命令答案：A8. CAD中，哪个命令用于绘制圆弧？A. ARCB. CIRCLEC. ELLIPSED. POLYLINE答案：A9. 在CAD中，如何测量两点之间的距离？A. 使用DIST命令B. 使用MEASURE命令C. 使用LENGTHEN命令D. 使用OFFSET命令答案：A10. CAD中，哪个命令用于绘制椭圆？A. ELLIPSEB. CIRCLEC. ARCD. POLYLINE答案：A二、填空题（每题2分，共20分）1. 在CAD中，创建多线段的命令是________。

答案：POLYLINE2. 用于绘制等距平行线的CAD命令是________。

答案：OFFSET3. 用于创建矩形的CAD命令是________。

答案：RECTANGLE4. 用于创建多边形的CAD命令是________。

土木工程期末考试试题一、选择题（每题2分，共20分）1. 下列哪项不是土木工程的主要特点？A. 长期性B. 大型性C. 可移动性D. 社会性2. 结构的功能要求不包括以下哪一项？A. 安全性B. 经济性C. 美观性D. 易拆性3. 土木工程材料中，不属于混凝土组成材料的是：A. 骨料B. 水泥C. 钢筋D. 掺合料4. 在土力学中，土的内摩擦角是指：A. 土颗粒之间的摩擦角B. 土颗粒自身的形状角度C. 土体抗剪强度的一个指标D. 土体的倾斜角度5. 下列关于桥梁工程的描述，哪一项是错误的？A. 桥梁工程是土木工程的一个重要分支B. 桥梁的跨度越大，其结构设计越简单C. 桥梁工程需要考虑多种荷载的影响D. 桥梁工程的设计需要满足结构的安全性和耐久性6. 土木工程施工中，不属于施工组织设计内容的是：A. 施工方案B. 施工进度C. 施工成本D. 施工设备的选择7. 下列关于建筑结构抗震设计的说法，哪一项是正确的？A. 抗震设计只考虑地震作用B. 抗震设计可以忽略非结构构件的影响C. 抗震设计应考虑多遇地震、罕遇地震等不同水准的地震作用D. 抗震设计中，结构的强度设计是唯一的考虑因素8. 在土木工程中，下列哪一项不是混凝土结构耐久性的影响因素？A. 混凝土的配比B. 施工工艺C. 环境因素D. 混凝土的重量9. 下列关于地基基础的描述，哪一项是错误的？A. 地基基础是建筑物与土壤接触的部分B. 地基基础的作用是将荷载传递给土壤C. 地基基础的设计需要考虑地基土的承载力D. 地基基础的设计无需考虑地下水的影响10. 土木工程中，下列哪一项不是施工质量管理的内容？A. 施工材料的质量控制B. 施工过程的质量控制C. 施工人员的技术水平D. 施工机械的维护保养二、填空题（每空1分，共10分）11. 土木工程的三大基本要素包括________、________和________。

12. 结构设计的基本原则包括安全性、________、________和可持续性。

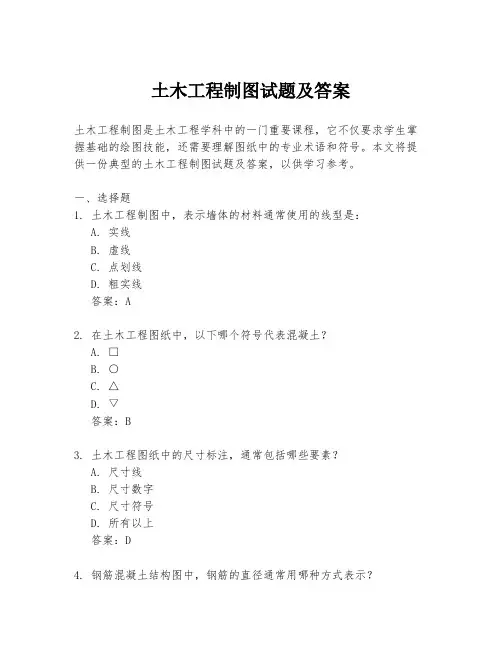

土木工程制图试题及答案土木工程制图是土木工程学科中的一门重要课程，它不仅要求学生掌握基础的绘图技能，还需要理解图纸中的专业术语和符号。

本文将提供一份典型的土木工程制图试题及答案，以供学习参考。

一、选择题1. 土木工程制图中，表示墙体的材料通常使用的线型是：A. 实线B. 虚线C. 点划线D. 粗实线答案：A2. 在土木工程图纸中，以下哪个符号代表混凝土？A. □B. ○C. △D. ▽答案：B3. 土木工程图纸中的尺寸标注，通常包括哪些要素？A. 尺寸线B. 尺寸数字C. 尺寸符号D. 所有以上答案：D4. 钢筋混凝土结构图中，钢筋的直径通常用哪种方式表示？A. 比例尺B. 数字标注C. 符号表示D. 颜色区分答案：B二、填空题1. 在土木工程制图中，______是用来表示建筑物高度的符号，通常位于图纸的左侧或右侧。

答案：层高标注2. 土木工程图纸中的索引图是一种特殊的图，它用来______，以便快速找到详细图纸的位置。

答案：指示其他图纸的具体位置和内容3. 当需要在图纸上表示材料的纹理或者表面处理时，通常会使用______。

答案：纹理图案4. 在土木工程图纸中，______是用来表示构件内部钢筋布置的图。

答案：钢筋详图三、判断题1. 土木工程图纸中的剖面图可以显示建筑物的内部结构和材料。

（正确）2. 所有的土木工程图纸都使用统一的比例尺。

（错误）3. 建筑平面图中，门窗的开启方式不需要表示。

（错误）4. 土木工程图纸中的轴线是用来控制建筑物整体布局的重要参考。

（正确）四、简答题1. 请简述土木工程制图中剖面图的作用。

答：剖面图主要用于显示建筑物内部的结构和材料，通过剖切建筑物的垂直切面，可以清晰地展示墙体、楼板、基础等构件的厚度、构造层次以及内部空间的布局等信息。

2. 说明土木工程图纸中尺寸标注的基本原则。

答：尺寸标注的基本原则包括：尺寸应清晰、准确，避免混淆；尺寸线应尽量平行或垂直于图纸的边缘；尺寸数字应放置在尺寸线的上方或外侧，并且避免与图纸上的其他标注重叠；对于重要的尺寸，应使用引线标注，并在图纸的适当位置提供详细的说明。

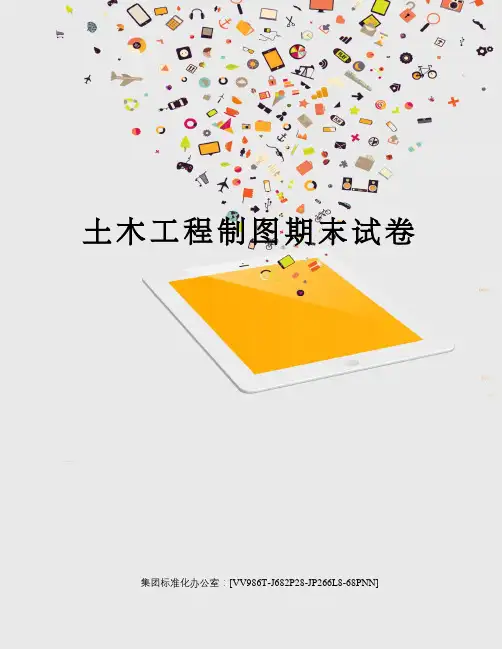

土木工程制图期末试卷集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]土木工程制图期末试卷3一、填空（每空1分，共20分）1、工程建设制图中的主要可见轮廓线应选用2、房屋施工图由于专业分工的不同，分为、、和。
