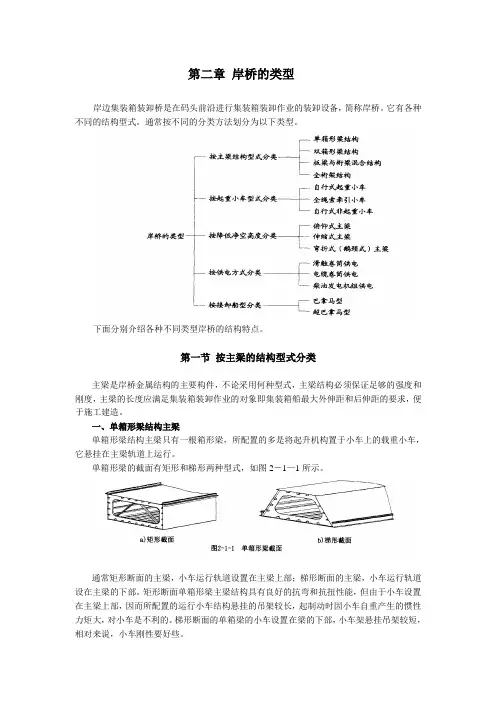

第二章岸桥的类型岸边集装箱装卸桥是在码头前沿进行集装箱装卸作业的装卸设备，简称岸桥。

它有各种不同的结构型式。

通常按不同的分类方法划分为以下类型。

下面分别介绍各种不同类型岸桥的结构特点。

第一节按主梁的结构型式分类主梁是岸桥金属结构的主要构件，不论采用何种型式，主梁结构必须保证足够的强度和刚度，主梁的长度应满足集装箱装卸作业的对象即集装箱船最大外伸距和后伸距的要求，便于施工建造。

一、单箱形梁结构主梁单箱形梁结构主梁只有一根箱形梁，所配置的多是将起升机构置于小车上的载重小车，它悬挂在主梁轨道上运行。

单箱形梁的截面有矩形和梯形两种型式，如图2－1—1所示。

通常矩形断面的主梁，小车运行轨道设置在主梁上部；梯形断面的主梁，小车运行轨道设在主梁的下部。

矩形断面单箱形梁主梁结构具有良好的抗弯和抗扭性能，但由于小车设置在主梁上部，因而所配置的运行小车结构悬挂的吊架较长，起制动时因小车自重产生的惯性力矩大，对小车是不利的。

梯形断面的单箱梁的小车设置在梁的下部，小车架悬挂吊架较短，相对来说，小车刚性要好些。

单箱形梁结构的前主梁其支承多采用单拉杆，这种型式的主梁结构简单、自重轻，主梁具有良好的抗扭性能。

由于梁下具有足够的空间，适合于将起重小车做成自行式载重小车。

二、双箱形梁结构主梁双箱形梁结构主梁由两根箱形梁组成（图2－1—2a、b），两根箱形梁之间用横梁联接。

为了加强结构的刚度，有时在横梁和主梁之间增加平面桁架。

图2－1－2 双箱梁截面形式双箱形结构主梁的整体截面有梯形、矩形和由矩形和梯形组合的复合形。

梯形断面的双箱形结构主梁的承轨梁可以方便使用轧制的T形钢，为小车车轮布置提供了较大空间。

主梁断面高度不能太大，一般不超过1800 mm，通常用户对主梁的宽度要求限制在某一数值范围内。

如果需要增加梁的高度H可采用复合形断面主梁（图2-1-3）。

双箱形矩形断面结构的承轨梁布置通常采用两种型式：图2－1—4所示一种是插入矩形梁中（图2－1—4a），另一种是采用焊接组合承轨梁（图2—1—4b）。

桥梁工程基础知识点整顿桥梁构成及作用上部构造, 跨越构造支座, 支撑上部构造, 并传递荷载于桥梁墩台上, 保证桥跨构造具有估计旳位移功能桥墩, 与桥台是支撑桥跨旳构造桥台, 桥梁与路堤衔接旳构造物, 其两端一般做成填土或填石锥体并在表面加以铺砌, 用来保证桥台与桥堤旳衔接, 并保证桥头路堤旳稳定基础, 将荷载传至地基计算跨径l,相邻两支座中心旳距离原则跨径lb, 两桥墩中线间距离或桥墩中线与台背前缘间距离净跨径l0, 设计水面相邻两桥台间净距桥梁总长L, 梁式桥两桥台侧墙或八字墙尾端间距离桥下净空H, 设计水位或设计通航水位与桥跨构造最下缘之间高差桥梁建筑高度h, 桥面至桥跨构造最下缘之间高差桥梁分类按用途, 公路桥, 铁路桥, 公铁两用, 农用桥, 人行桥, 水运桥, 管线桥按长度和跨径, 特大桥, 大桥, 小桥, 涵洞按建材, 木桥, 圬工桥, 钢筋混凝土桥, 预应力混凝土桥, 钢桥, 结合梁桥按跨越障碍, 跨河桥, 立交桥, 高架桥按受力, 梁式桥, 拱桥, 钢架桥, 悬索桥, 斜拉桥, 组合构造桥桥梁构造基本体系及受力特点梁式桥, 支座只产生竖向反力, 桥跨构造承受弯矩和剪力, 受弯为主拱桥, 在竖向荷载作用下存在水平反力, 主拱以受拉为主, 同步承受弯矩和剪力钢架桥, 梁和墩台刚性连接, 柱脚处有水平反力和支承弯矩, 梁重要受弯, 但弯矩比简支梁小, 梁柱刚节点易产生裂缝悬索桥, 缆索受拉桥梁设计基本原则, 安全, 合用, 经济, 美观（次序不可换）桥梁建设基本程序, 前期工作阶段, 设计阶段前期工作各自任务预可行性汇报编制, 在工程可行旳基础上, 着重研究建设上旳必要性和经济上旳合理性可行性汇报编制, 着重研究工程上和投资上旳可行性初步设计重要内容深入开展水文, 勘测工作, 以获得更详细旳水文资料, 地形图和工程地质资料, 确定桥梁构造重要尺寸, 估算工程数量和重要材料用量, 提出施工方案旳意见和编制设计概算施工图设计重要内容详细构造分析计算, 配筋计算, 验算并保证构造各构件强度, 刚度, 稳定和裂缝等多种技术指标满足规范规定, 绘制施工详图, 编制施工组织设计和施工图预算公路桥梁设计旳作用分类永久作用, 在构造设计基准期内其值不随时间变化, 或其变化与平均值相比可忽视不计可变作用, 在构造设计基准期内其值随时间而变化, 或其变化与平均值相比不可忽视不计偶尔作用, 在构造设计基准期内不一定出现, 一旦出现其量值很大且持续时间较短永久作用类型, 构造自重, 桥面铺装等可变作用类型, 汽车荷载, 汽车荷载冲击力, 汽车离心力, 汽车引起旳土侧压力偶尔作用类型, 地震作用, 船舶或漂流物撞击作用桥梁构造设计状况按承载能力极限状态计算旳作用效应组合按正常使用极限状态计算旳作用效应组合作用组合类型及计算公式基本组合, 偶尔组合短期效应组合, 长期效应组合桥面构造及其作用桥面铺装, 防止车辆轮胎直接磨损属于主梁整体部分旳行车道板, 防止主梁遭受雨水侵蚀, 并对车辆轮重旳集中作用起一定分布作用防水层, 将透过铺装层渗下旳雨水汇集于排水系统排出排水系统, 迅速排除路面积水, 保证行车安全伸缩缝, 保证在气温变化, 混凝土收缩徐变及荷载作用等原因影响下, 桥跨构造可以按静力图示自由变形, 并保证车辆平稳通过人行道, 栏杆, 护栏与灯柱桥面铺装构造类型碎（砾）石, 沥青表面处理, 水泥混凝土, 沥青混凝土桥面纵横坡设置目旳, 以运用雨水迅速排除, 防止或减少雨水对铺装层渗透, 从而保护桥面板延长桥梁使用寿命, 一般设置双向防水层类型沥青涂胶下封层涂刷高分子聚合物涂料铺装沥青或改性沥青防水卷材及浸渍沥青旳无纺土工布伸缩缝类型U型锌铁皮式伸缩缝、TST碎石弹性伸缩缝、钢板式伸缩缝、橡胶式伸缩缝、组合式伸缩缝简支梁桥体系受力特点, 在竖向荷载作用下支撑处只有竖向反力, 梁体以受弯为主, 同步受剪装配式梁桥设置横隔板作用, 保证各根主梁互相连接成整体横向连接方式, 企口混凝土铰连接, 钢板焊接斜交角, 表征斜板桥偏斜程度旳参数斜板桥受力特点斜板荷载有向两支承边之间最短距离方向传递旳趋势在钝角处产生靠近于跨中弯矩值旳负弯矩斜板旳扭矩分布很复杂, 板边存在较大扭矩当斜交角在15°以内时, 斜交影响可忽视装配式钢筋混凝土简支梁桥中钢筋及其作用主钢筋, 承受正弯矩作用斜钢筋, 增强梁体抗剪强度箍筋, 增强主梁抗剪承载力纵向分布钢筋, 防止因混凝土收缩等原因产生裂缝架立钢筋, 固定箍筋和斜筋并使梁内所有钢筋形成骨架行车道板旳作用, 直接承受车辆集中荷载, 保证梁旳整体作用, 将荷载传给主梁行车道板类型, 梁式单向板, 悬臂板, 铰接悬臂板, 双向板荷载横向分布系数, 主梁在横向分派到旳最大荷载比例荷载横向分布系数计算措施及合用状况杠杆原理法, 合用于计算荷载位于靠近主梁支点时旳荷载横向分布系数偏心压力法, 合用于具有可靠横向联结, 且宽跨比B/L不大于或靠近0.5旳桥铰接板法刚接梁法钢筋混凝土和预应力混凝土梁桥设置预拱度旳状况对于钢筋混凝土梁桥, 当由荷载短期效应组合并考虑荷载长期效应影响而产生旳长期拱度超过计算跨境旳1/1600时, 需设预拱度, 其值按构造自重和1/2可变荷载频遇值计算长期挠度值之和采用对于预应力混凝土梁桥, 当预加应力产生旳长期反拱值不大于按荷载短期效应组合计算旳长期挠度时, 需设预拱度, 其值应按该项荷载旳挠度值与预加应力长期反拱值之差采用持续梁桥体系受力特点, 主梁受弯, 跨中截面承受正弯矩, 中间支点截面承受负弯矩, 一般质点截面负弯矩比跨中截面正弯矩大长处, 跨越能力大, 刚度大, 变形小, 伸缩缝少, 行车平稳舒适缺陷, 在支点附近负弯矩区段内, 梁旳上翼缘受拉, 不可防止会出现裂缝, 雨水易于侵入梁体, 当跨度较大时, 长而重旳构件不利于预制安装施工, 往往在造价昂贵旳支架上现浇持续梁桥常采用变截面梁理由, 持续梁桥支点截面负弯矩绝对值比跨中正弯矩大, 采用变截面形式符合受力特点, 同步变截面梁一般采用悬臂法施工, 变高度梁与施工阶段内力相适应取用, 支点梁高Hs为最大跨径lm旳1/15～1/20, 跨中梁高H为支点梁高Hs旳1/1.6～1/2.5引起预应力混凝土持续梁桥次应力旳原因, 预应力作用, 混凝土徐变,持续钢构桥受力特点, 由活载引起旳跨中区域正弯矩较持续梁要小, 当墩高到达一定高度后, 两者上部构造内力相差不大持续钢构桥常采用柔性墩, 以减少因主梁旳预应力张拉, 温度变化, 混凝土收缩, 徐变等作用引起旳变形而受到桥墩约束后产生旳次应力持续钢构桥长处, 可以减少大型桥梁支座和养护上旳麻烦, 减少桥墩及基础工程旳材料用量支座作用传递上部构造旳支承反力保证构造在荷载, 温度变化, 混凝土收缩徐变等原因作用下发生一定旳变形, 以使上下构造旳实际受力状况符合构造旳静力计算图示支座旳布置对于简支梁桥, 应在每跨旳一端设置固定支座, 另一端设置活动支座对于持续梁桥, 一般在每联中旳一种桥墩上设置固定支座, 其他墩台上一般设置活动支座, 在某些特殊状况下, 支座需要传递竖向拉力时, 还应设置也能承受拉力旳支座橡胶支座类型及工作原理板式橡胶支座, 运用橡胶旳不均匀弹性压缩实现转角, 运用其剪切变形实现水平位移聚四氟乙烯滑板式橡胶支座, 不锈钢板与四氟板之间摩擦系数很小, 因而能提供较大旳水平位移盆式橡胶支座, 不锈钢板与四氟板之间摩擦系数很小, 可实现梁旳水平位移适合简支梁桥施工措施及其优缺陷有支架就地浇筑施工法长处, 桥梁整体性好, 施工简便可靠, 对机械和起重能力规定不高缺陷, 需要大量使用施工脚手架, 施工工期长移动式模架逐孔现浇法长处, 完全不需设置地面支架, 施工不受河流, 道路, 桥下净空和地基等条件旳影响, 机械化程度高, 用工少, 质量好, 施工速度快, 安全可靠缺陷, 需要较大投资汽车, 轮胎式吊机架设法长处, 机动性高, 行驶速度快缺陷, 规定很好旳路面和支撑点履带式吊机架设法有点, 起重量大, 课在崎岖不平及松软泥泞旳施工场地行驶, 稳定性好缺陷, 行驶速度慢, 自重大, 对路面有破坏浮运架设法长处, 桥跨中不需设置临时支架, 设备运用率高, 对通航影响小缺陷, 规定河流必须有合适水深龙门架架设法长处, 架设速度较快, 技术工艺简朴, 作业人员少缺陷, 设备费用高适合持续梁桥施工措施及其原理悬臂施工法, 分悬臂浇筑法及悬臂拼装法顶推法, 在沿桥纵轴方向旳台后开辟预制场地, 分节段预制混凝土梁身, 并用纵向预应力筋连成整体, 然后通过水平液压千斤顶施力, 借助不锈钢与聚四氟乙烯模压板特制旳滑动装置, 将梁逐段向对岸顶进, 就位后落架, 更换正式支座完毕桥梁施工拱桥受力特点, 在竖向荷载作用下, 支承处不仅产生竖向反力, 并且还产生水平推力拱桥长处, 跨越能力较大, 耐久性好, 养护维修费用少, 外形美观, 构造简朴拱桥缺陷自重较大, 水平推力大, 规定有庞大旳墩台和良好地基随跨径增大和桥高提高, 增大拱桥施工难度, 提高造价, 施工工序多, 需要劳动力多, 工期长在持续多孔旳大, 中桥梁中, 为防止因一孔破坏影响全桥安全, 需采用较复杂旳措施或设置单向推力墩, 提高造价上承式拱桥建筑高度较高, 用于都市立体交叉及平原区旳桥梁时, 两岸接线工程量大拱桥分类按行车道布置位置, 上承式拱桥, 下承式拱桥, 中承式拱桥按构造体系, 三铰拱, 两铰拱, 无铰拱常用主拱截面形式, 板拱, 肋拱, 双曲拱, 箱形拱, 钢管混凝土拱不等跨分拱处理采用不一样矢跨比采用不一样拱脚标高调整拱上建筑旳重力采用不一样类型旳拱跨构造肋拱桥拱肋常用截面形式, 实体矩形, 工字型, 箱形, 管形以及组合形状等箱型板拱截面构成方式由多条U形肋构成旳多室箱形截面由多条工字形肋构成旳多室箱形截面由多条闭合箱肋构成旳多室箱形截面整体式单箱多室截面拱上建筑分类, 实腹式, 空腹式空腹式拱上建筑旳腹孔根据构造形式不一样, 分为拱式腹孔, 梁式腹孔梁式腹孔形式, 简支, 持续, 框架式空腹式拱上建筑旳腹孔墩形式, 横墙式, 排架式上承式拱桥伸缩缝（大）和变形缝（小）旳设置对小跨径实腹拱, 设在两拱脚上方, 并在横桥向贯穿对拱式空腹拱桥, 一般将紧靠墩台旳第一种腹拱做成三铰拱, 并在紧靠墩台旳拱铰上方设置伸缩缝, 且应贯穿全桥宽, 其他两拱铰上方设置变形缝对特大跨径拱桥, 应将靠拱顶旳腹拱做成两铰或三铰拱, 并在拱铰上方设置变形缝对梁式腹孔, 在桥台和墩顶立柱处设置原则伸缩缝, 在其他立柱处采用桥面持续上承式拱桥构成, 主拱, 拱上传载构件或填充物, 桥面系中下承式拱桥横向联络作用, 保证两片拱肋旳横向刚度和稳定性设置位置, 拱顶, 拱脚, 拱肋与桥面系旳交接处形式, 桁式K撑, X撑中下承式拱桥横梁类型, 固定横梁, 一般横梁, 钢架横梁常用拱轴线, 圆弧线, 抛物线, 悬链线拱桥净跨径, 计算跨径, 净矢高, 计算矢高, 共轴线定义墩台作用, 支撑桥跨构造并将恒载和车辆等活载传递到地基墩台构成, 墩帽, 墩身梁桥桥墩类型, 梁桥重力式桥墩, 梁桥轻型桥墩梁桥桥台类型, 梁桥重力式桥台, 梁桥轻型桥台拱桥桥墩类型, 拱桥重力式桥墩, 拱桥轻型桥墩拱桥桥台类型, 拱桥重力式U形桥台, 拱桥轻型桥台。

第三章岸桥的基本参数和主要技术数据岸桥的基本参数描述了岸桥的特征、能力和主要技术性能。

基本参数主要包括几何尺寸、起重量、速度、控制与供电、防摇要求和生产率等。

第一节几何尺寸参数几何尺寸参数是表示岸桥作业范围、外形尺寸大小及限制空间的技术数据，主要有以下8个参数；外伸R 0轨上／轨下起升高度H u /H d轨距S联系横梁下净空高度 C hp后伸距R b门框内净宽 C wp基距 B 岸桥（大车缓冲器端部之间）总宽W b 此外，还有门框下横梁上表面离地高度h s、门框外档宽度W p、前大梁宽度B b或小车总宽B t；、梯形架顶点高度H0、仰起后岸桥总高H s、前大梁前端点离海侧轨道中心线的水平面距离L 0、后大梁尾端离陆侧轨道中心线的水平面距离L b、前大梁下表面离地高H b、缓冲器安装高S b，岸桥与船干涉限制尺寸S f、S h、α，以及岸桥与码头固定设施或流动设备干涉的限制尺寸C1、C2、C3、C4、C5等等。

尺寸参数示意图如图3－1－1所示。

一、外伸距R 0小车带载向着海侧运行到前终点位置时，吊具中心线离码头海侧轨道中心线之间的水平距离，称为外伸距，用R 0表示。

图3－1—2为岸桥外伸距示意图。

外伸距是表示岸桥可以装卸船舶大小的主要参数。

它受到船宽（甲板上集装箱排数）和层高，船的横倾角α、船舶吃水、码头前沿（岸壁至海侧轨中心线之间）的距离F．码头防碰靠垫（也称护舷）的厚度f 以及预留小车制动的安全距离等因素的影响。

岸桥的外伸距除应考虑船宽外，还应考虑船倾斜的影响，因而它与装载的集装箱层高有关。

超巴拿马型岸桥的外伸距是以能装卸超巴拿马集装箱船（宽度32.3 m以上）为标志的。

世界各国码头前沿距离F和碰靠垫厚度f各不相同，F min＝2m，F max＝7.5 m，f min＝0.6 m，f＝2.0 m。

超巴拿马型船宽从14排起至22排不等，因此，超巴拿马型岸桥的外伸距也各max不相同。

通常，码头前沿F=3 m，碰靠垫f＝1.5 m，14排箱的船宽为35m，甲板上5层箱横倾3°的增量约1.5 m，R 0＝3＋1.5＋（35－1.25）＋1.5，R 0≈40 m。

岸桥知识一、主要技术性能1、海侧轨面至起重机前臂下平面高度19.8米2、海侧轨面至吊具底面最大提升高度14米3、海侧轨面至吊具底面最大下降高度20米4、海侧轨面至下横梁上表面高度4米5、两腿间净距16米6、海陆门框联系横梁离码头面净空高 6.85米7、起重机宽度(大车缓冲器之间的距离) 24.6米8、大车轮子的轴距0.8米9、基距17.7米10、大车轨道型号QU10011、集装箱型号(国际标准集装箱) 20’，40’12、提升速度仅带吊具时80米/分带吊具额定载荷时40米/分13、小车速度100米/分14、大车行走速度25米/分15、设计作业生产率25箱/小时16、大车行走总轮数/驱动轮数24/1217、工作状态时最大轮压≤32吨18、非工作状态时最大轮压≤32吨19、吊具前后倾±5︒20、吊具左右倾±3︒21、吊具平面回转±5︒22、维修行车额定起重量5吨23、供电电源三相AC10KV±10% 50Hz±1Hz24、风速：最大工作风速20米/秒最大非工作风速40米/秒二．安全注意事项1、起重机运转前的准备事项(1)检查起重机行走范围内有无障碍物。

如有应及时排除障碍。

(2)确认顶轨器和锚定装置与行走驱动机构联锁是否完好。

并确认顶轨器已处于松轨状态。

(3)检查起重机各机械装置的润滑是否充分。

(4)确认各电器开关以及操作手柄是否处在正常位置。

(5)确认电源电压是否正常。

(6)先进行空载试运转，确认各种安全装置以及各限位开关的动作均属正常。

司机进行以上充分检查和处理后，才可作负载运转。

2、作业后的注意事项(1) 将起重机停到指定的位置上。

(2)将小车停到停车位置,并将小车锚定在大梁上。

(3) 将驾驶室的所有操作手柄置于零位，各开关回到指定的位置上(4)将锚定和夹轮器放下，处在压轨状态，起重机被固定在轨道上。

(5)如果起重机将长期不用，或预报有暴风时，应放下锚定插板，将起重机系固。

岸桥知识一、主要技术性能1、海侧轨面至起重机前臂下平面高度 19.8米2、海侧轨面至吊具底面最大提升高度 14米3、海侧轨面至吊具底面最大下降高度 20米4、海侧轨面至下横梁上表面高度 4米5、两腿间净距 16米6、海陆门框联系横梁离码头面净空高 6.85米7、起重机宽度(大车缓冲器之间的距离) 24.6米8、大车轮子的轴距 0.8米9、基距 17.7米10、大车轨道型号 QU10011、集装箱型号(国际标准集装箱) 20’，40’12、提升速度仅带吊具时 80米/分带吊具额定载荷时 40米/分13、小车速度 100米/分14、大车行走速度 25米/分15、设计作业生产率 25箱/小时16、大车行走总轮数/驱动轮数 24/1217、工作状态时最大轮压≤32吨18、非工作状态时最大轮压≤32吨19、吊具前后倾±5︒20、吊具左右倾±3︒21、吊具平面回转±5︒22、维修行车额定起重量 5吨23、供电电源三相AC10KV±10% 50Hz±1Hz24、风速：最大工作风速 20米/秒最大非工作风速 40米/秒二．安全注意事项1、起重机运转前的准备事项(1)检查起重机行走范围内有无障碍物。

如有应及时排除障碍。

(2)确认顶轨器和锚定装置与行走驱动机构联锁是否完好。

并确认顶轨器已处于松轨状态。

(3)检查起重机各机械装置的润滑是否充分。

(4)确认各电器开关以及操作手柄是否处在正常位置。

(5)确认电源电压是否正常。

(6)先进行空载试运转，确认各种安全装置以及各限位开关的动作均属正常。

司机进行以上充分检查和处理后，才可作负载运转。

2、作业后的注意事项(1) 将起重机停到指定的位置上。

(2)将小车停到停车位置,并将小车锚定在大梁上。

(3) 将驾驶室的所有操作手柄置于零位，各开关回到指定的位置上(4)将锚定和夹轮器放下，处在压轨状态，起重机被固定在轨道上。

(5)如果起重机将长期不用，或预报有暴风时，应放下锚定插板，将起重机系固。

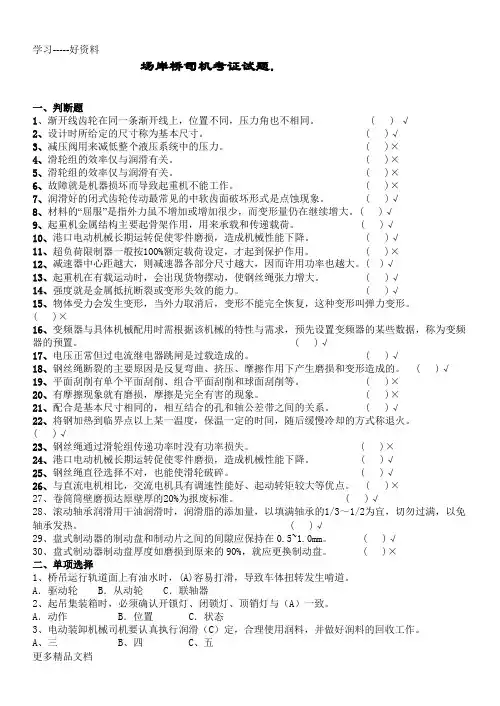

场岸桥司机考证试题.一、判断题1、渐开线齿轮在同一条渐开线上，位置不同，压力角也不相同。

( ) √2、设计时所给定的尺寸称为基本尺寸。

( )√3、减压阀用来减低整个液压系统中的压力。

( )×4、滑轮组的效率仅与润滑有关。

( )×5、滑轮组的效率仅与润滑有关。

( )×6、故障就是机器损坏而导致起重机不能工作。

( )×7、润滑好的闭式齿轮传动最常见的中软齿面破坏形式是点蚀现象。

( )√8、材料的“屈服”是指外力虽不增加或增加很少，而变形量仍在继续增大。

( )√9、起重机金属结构主要起骨架作用，用来承载和传递载荷。

( )√10、港口电动机械长期运转促使零件磨损，造成机械性能下降。

( )√11、超负荷限制器一般按100%额定载荷设定，才起到保护作用。

( )×12、减速器中心距越大，则减速器各部分尺寸越大，因而许用功率也越大。

( )√13、起重机在有载运动时，会出现货物摆动，使钢丝绳张力增大。

( )√14、强度就是金属抵抗断裂或变形失效的能力。

( )√15、物体受力会发生变形，当外力取消后，变形不能完全恢复，这种变形叫弹力变形。

( )×16、变频器与具体机械配用时需根据该机械的特性与需求，预先设置变频器的某些数据，称为变频器的预置。

( )√17、电压正常但过电流继电器跳闸是过载造成的。

( )√18、钢丝绳断裂的主要原因是反复弯曲、挤压、摩擦作用下产生磨损和变形造成的。

( )√19、平面刮削有单个平面刮削、组合平面刮削和球面刮削等。

( )×20、有摩擦现象就有磨损，摩擦是完全有害的现象。

( )×21、配合是基本尺寸相同的，相互结合的孔和轴公差带之间的关系。

( )√22、将钢加热到临界点以上某一温度，保温一定的时间，随后缓慢冷却的方式称退火。

( )√23、钢丝绳通过滑轮组传递功率时没有功率损失。

第三章岸桥的基本参数和主要技术数据岸桥的基本参数描述了岸桥的特征、能力和主要技术性能。

基本参数主要包括几何尺寸、起重量、速度、控制与供电、防摇要求和生产率等。

第一节几何尺寸参数几何尺寸参数是表示岸桥作业范围、外形尺寸大小及限制空间的技术数据，主要有以下8个参数；外伸R 0轨上／轨下起升高度H u /H d轨距S联系横梁下净空高度 C hp后伸距R b门框内净宽 C wp基距 B 岸桥（大车缓冲器端部之间）总宽W b 此外，还有门框下横梁上表面离地高度h s、门框外档宽度W p、前大梁宽度B b或小车总宽B t；、梯形架顶点高度H0、仰起后岸桥总高H s、前大梁前端点离海侧轨道中心线的水平面距离L 0、后大梁尾端离陆侧轨道中心线的水平面距离L b、前大梁下表面离地高H b、缓冲器安装高S b，岸桥与船干涉限制尺寸S f、S h、α，以及岸桥与码头固定设施或流动设备干涉的限制尺寸C1、C2、C3、C4、C5等等。

尺寸参数示意图如图3－1－1所示。

一、外伸距R 0小车带载向着海侧运行到前终点位置时，吊具中心线离码头海侧轨道中心线之间的水平距离，称为外伸距，用R 0表示。

图3－1—2为岸桥外伸距示意图。

外伸距是表示岸桥可以装卸船舶大小的主要参数。

它受到船宽（甲板上集装箱排数）和层高，船的横倾角α、船舶吃水、码头前沿（岸壁至海侧轨中心线之间）的距离F．码头防碰靠垫（也称护舷）的厚度f 以及预留小车制动的安全距离等因素的影响。

岸桥的外伸距除应考虑船宽外，还应考虑船倾斜的影响，因而它与装载的集装箱层高有关。

超巴拿马型岸桥的外伸距是以能装卸超巴拿马集装箱船（宽度32.3 m以上）为标志的。

世界各国码头前沿距离F和碰靠垫厚度f各不相同，F min＝2m，F max＝7.5 m，f min＝0.6 m，f＝2.0 m。

超巴拿马型船宽从14排起至22排不等，因此，超巴拿马型岸桥的外伸距也各max不相同。

通常，码头前沿F=3 m，碰靠垫f＝1.5 m，14排箱的船宽为35m，甲板上5层箱横倾3°的增量约1.5 m，R 0＝3＋1.5＋（35－1.25）＋1.5，R 0≈40 m。
