建筑制图_识读给排水工程图(PPT43页)

1：1 1：50，1：40，1：30，1：20，1：10，1：5，1：3，
1：2，1：1，2：1
3、标高以米为单位，通常注写到小数点后3位，总平面图中可
注写到后2位。一般标注管道的中心标高，必要时可标注管底标高并加文字说明。室内管道标注相对标高，室外标注绝对标高（当无绝对标高资料时可标注相对标高，但应与总图相一致）
6、图例
室内给排水平面图中的设备、管道等均用规定的图例表示其类型及平面位置。常用图例如下表：
7、双线图和单线图（见管道图示方法部分图）
管道在给排水施工中的表示方法可以分为双线图和单线图两种。双线图：用两根线表示一根管道的形状而不表示其壁厚。
单线图：进一步简化，由于管道的管径相对于管道的长度来说要小的多，因此可以将管道的壁厚和空心的管腔看做是一条线的投影，只用一条粗实线表示管道的位置和走向而不表示其壁厚和管径。由于其简单，在工程实践中应用较多。
名称粗实线中实线
线型
细实线
粗虚线中虚线
细虚线
细点划线折断线波浪线
用途
新建各种给水排水管道线
给排水设备、构件的可见轮廓线，新建建筑物、构筑物的可见轮廓线，原有给排水的管道线
平面图、视图中被剖切的建筑构造（包括配件）的可见轮廓线，原有建筑物、构筑物的可见轮廓线，尺寸线、尺寸界线、引出线、标高符号线、较小图形的中心线等
2、室内排水系统的组成与分类
室内排水系统的分类根据排出污水的性质可分为：生产污水管道、生活污水管道、雨水管道。根据排水制度可分为：合流制：上述三种污水全部或者部分合流从同一管道排出。分流制：是指生产污水、生活污水和雨水分别通过不同的管
道排放。
课堂训练一：
请同学们到后面认真阅读住宅楼设备施工图中的给排水施工图: 1.2组同学找出图样中给水系统的组成部件，并简单说明其

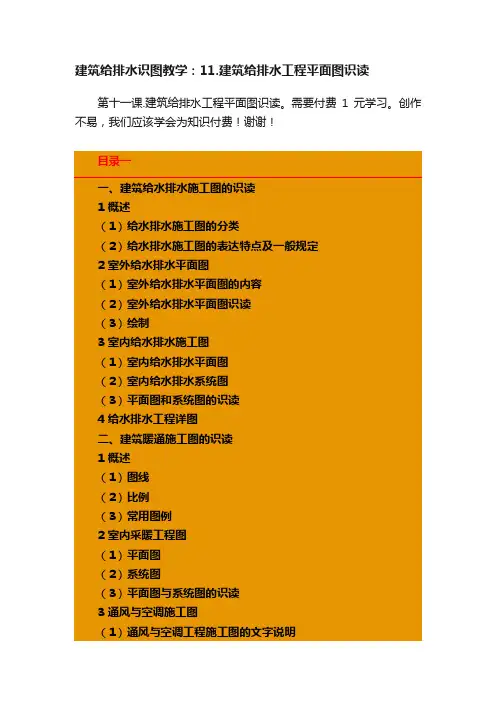

建筑给排水识图教学：11.建筑给排水工程平面图识读

建筑给排水识图教学：11.建筑给排水工程平面图识读第十一课.建筑给排水工程平面图识读。

需要付费1元学习。

创作不易，我们应该学会为知识付费！谢谢！目录一一、建筑给水排水施工图的识读1 概述（1）给水排水施工图的分类（2）给水排水施工图的表达特点及一般规定2 室外给水排水平面图（1）室外给水排水平面图的内容（2）室外给水排水平面图识读（3）绘制3 室内给水排水施工图（1）室内给水排水平面图（2）室内给水排水系统图（3）平面图和系统图的识读4 给水排水工程详图二、建筑暖通施工图的识读1 概述（1）图线（2）比例（3）常用图例2 室内采暖工程图（1）平面图（2）系统图（3）平面图与系统图的识读3 通风与空调施工图（1）通风与空调工程施工图的文字说明（2）通风与空调工程施工图的识读二、建筑电气施工图识图1 建筑电气施工图概述2 建筑电气施工图的组成3 如何识读建目录二一、建筑电气施工图1 建筑电气施工图概述（1）建筑电气制图专业术语（2）建筑电气施工图的组成及内容（3）建筑电气施工图的编排顺序2 建筑电气施工图的图示特点及相关规定（1）图线（2）安装标高（3）标注方式（4）图形符号和文字符号3 建筑电气系统的组成（1）强电系统的组成（2）弱电系统的组成4 建筑电气施工图识读实例（1）识读顺序及识读要点（2）导线与参照代号的识读（3）设计说明实例（4）照明配电系统图实例（5）照明平面图实例（6）电气动力平面图实例（7）防雷平面图实例（8）火灾自动报警系统施工图（9）共用天线电视系统施工图（10）电话通信系统施工图目录三一、住宅建筑施工实例图纸讲解1 某住宅楼建筑施工图实例讲解2 某住宅楼结构施工图实例讲解3 某住宅楼给排水施工图实例讲解4 某住宅楼电气施工图实例讲解5 某住宅楼建筑采暖施工图实例讲解二、办公楼建筑施工实例图纸讲解1 某办公楼建筑施工图实例导读2 某办公楼结构施工图实例导读3 某办公楼给水排水施工图实例导读4 某办公楼建筑电气施工图实例导读5 某住宅楼建筑采暖施工图实例导读6 某办公楼施工图配套标准图集三、常用图例1 常用建筑材料图例2 常用建筑构造图例3 常用结构构件代号4 常用给排水工程图例5 常用电气、照明和电信平面布置图例6 常用电气设备文字符号7 常用采暖工程图例四、高清扫描版电子书及相关配套软件水电技术学院1课程建筑给排水识图进入课堂2课程建筑电气识图进入课堂3课程室内水电设计教程进入课堂4课程强电初级设计教程进入课堂5课程强电中级设计教程VIP电气中级进入课堂教程6课程强电高级设计教程进入课堂7课程弱电电气设计教程进入课堂8课程消防电气设计教程进入课堂9课程三菱PLC教学进入课堂10课程PLC经验与技巧进入课堂11课程触摸屏(人机)编程教学进入课堂12 课程广联达装修预算教程进入课堂13 课程建筑电气设计案例进入课堂14 课程CAD从入门到精通进入课堂投资理财课程1 课程基金初阶课程进入课堂2 课程基金高阶实战课进入课堂3 课程股票初阶课程进入课堂4 课程股票高阶课程进入课堂5 课程零基础理财入门进入课堂6 课程如何选择潜力基金进入课堂7 课程保险训练营进入课堂。

建筑给排水工程识图讲义共174页文档

6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
Thank yБайду номын сангаасu
33、如果惧怕前面跌宕的山岩，生命就永远只能是死水一潭。 34、当你眼泪忍不住要流出来的时候，睁大眼睛，千万别眨眼!你会看到世界由清晰变模糊的全过程，心会在你泪水落下的那一刻变得清澈明晰。盐。注定要融化的，也许是用眼泪的方式。
35、不要以为自己成功一次就可以了，也不要以为过去的光荣可以被永远肯定。
建筑给排水工程识图讲义
31、别人笑我太疯癫，我笑他人看不穿。(名言网) 32、我不想听失意者的哭泣，抱怨者的牢骚，这是羊群中的瘟疫，我不能被它传染。我要尽量避免绝望，辛勤耕耘，忍受苦楚。我一试再试，争取每天的成功，避免以失败收常在别人停滞不前时，我继续拼搏。

建筑给排水施工图识图

学校宿舍楼的底层给排水平面图
学校宿舍楼的标准层给排水平面图
学校宿舍楼卫生间给排水放大图
学校宿舍楼的给水系统图
学校宿舍楼的排水系统图
给水平面图
厕所内部设有蹲式大便器4个、拖布池1个、小便槽1个。盥洗间有盥洗槽1个，淋浴间2个。
给水管自房屋轴线①和轴线C相交处的墙角北面入口，通过底层水平干管分三路送到用水处：
室内与室外工程界限根据定额规定，按下列原则划分：
1、首先按施工图的标注为依据划分；
2、施工图未注明时，以室外进户管入口处阀门为界，室外给水管道与市政供水管，以水表井碰头点为界；
3、无阀门时，以距外墙皮1.5米以内的管路划入室内；
4、室内有加压泵房时，室内给水管与泵房工艺管道，以泵房外墙皮划界。
管径以mm为单位，
铸铁管等管材，管径以公称直径DN表示（如 DN15）；
无缝钢管、焊接钢管、铜管不锈钢管，管径以 D×壁厚表示（如D108×4、D159×4.5等）；
钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径以内径d表示（如d230、 d380等）。
塑料管材，管径宜按产品标准的方法表示；
学校宿舍楼的底层给排水平面图
学校宿舍楼的标准层给排水平面图
a）底层给排水平面布置图
五、系统图
利用轴测作图原理，在立体空间反映管路、设备器具相互关系的全貌的图形，并标注管道、设备及器具的名称、型号、规格、尺寸、坡度、标高等内容。包括给水系统图和排水系统图。
五、系统图应的卫生器具的存水弯或器具排水管。看图时了解排水管道系统的具体走向，管径尺寸，横管坡度、管道各部位的标高，存水弯的形式、三通设备设置情况，伸缩节和防火圈的设置情况，弯头及三通的选用情况。

建筑给水排水工程识图基础知识

建筑给水排水工程识图基础知识最常见的建筑内部给水排水、消防给水系统、小区给水排水，其中建筑内部给水排水是最为重要和基础的部分，也是本课件的学习重点。

室内给水排水与小区给排水是相互联系的，室内给水系统的水源来自于小区给水干管，而室内污水废水则通过排水管道排入室外小区的排水系统。

它们之间的界限是：给水系统以接入建筑物供水管的阀门为界；排水系统已排出建筑物的第一个排水检查井为界。

建筑内部给水系统一、类型包括生活给水系统：供给人们饮用、洗涤、烹饪等生活用水;生产给水系统：供给生产设备冷却、原料和产品的洗涤以及各类产品制造过程中所需的生产用水。

消防给水系统：供给各类消防设备灭火用水。

二、室内给水系统的组成1、引入管：指室外给水管网与建筑物内部给水管道之间的联络管段也称进户管。

2、水表节点：指引入管上装设的水表及其前后设置的阀门，泄水装置的总称。

阀门用于关闭管网，以便维修和拆换水表;泄水装置作用主要是在检修时放空管网，检测水表精度。

3、管道系统：是指建筑内部给水水平干管或垂直干管、立管、支管等组成的系统。

给水管道主要采用管材：钢管和铸铁管。

生活给水管管径≤150mm时，应采用热浸镀锌工艺生产的镀锌钢管;管径≥150mm时，可采用给水铸铁管;埋地管管径≥75mm时，宜采用给水铸铁管。

生活消防共用给水系统应采用镀锌钢管。

4、给水管道附件：指管路上的截止阀、闸阀、止回阀及各式配水龙头等，用于调节管道系统中水量水压，控制水流方向以及关断水流便于管道仪表和设备检修的各类阀门。

常见的阀门有：1)截止阀：关闭严密，水流阻力较大，只适用于管径小于50mm的管路上。

2)闸阀：全开时水流直线通过，水流阻力小，适用于管径大于50mm的管道。

3)蝶阀：阀板在90度范围内翻转，调节，节流和关闭水流。

4)止回阀：用以阻止管道中水流的方向流动。

5)配水龙头。

5、用水设备：包括：卫生器具、消防设备和生产用水设备等。

6、升压和储水设备：当室外给水管网的水压不足或建筑物内部对供水安全性和稳定性要求比较高时，需在给水系统中设置水泵，水箱、气压给水设备和储水设备等。

《给排水工程图识读》ppt课件

识图时必需结合有关详图或技术资料，搞清楚这些器具和设备的构造、接纳方式和尺寸。
➢ 弄清给水引入管和污水排出管的平面位置、走向、定位尺寸，与室外给排水管网的衔接方式、管径及坡度等。
➢
给水引入管上普通都装有阀门，阀门假设设在室外阀
门井内，在平面图上就能完好地表示出来。这时，可查明阀
门的型号及距建筑物的间隔。
✓ 查明给水管道系统的详细走向，干管的布置方式，管径尺寸及其变化情况，阀门的设置，引入管、干管及各支管的标高。识图时按引入管、干管、立管、支管及用水设备的顺序进展。
✓ 查明排水管道的详细走向，管路分支情况，管径尺寸与横管坡度，管道各部标高，存水弯方式，清通设备设置情况，弯头及三通的选用等。识图时普通按照卫生器具或排水设备的存水弯、器具排水管、横支管、立管、排出管的顺序进展。为保证水流畅通，根据管道敷设位置往往选用45○弯头和斜三通，在分支管的变径有时不用大小头而用主管变径三通。在识图时应随时根据有关规程和习惯做法将所需支架的数量及规格确定下来，在图上做出标志并做好统计。明装给水管道通常采用管卡、钩钉固定。
2. 常用给排水设备图例符号
详见教材第170页。 3. 室内给排水施工图的识图方法应按照从水的引入到污水的排出这条主线进展。
识图时，先从目录入手，了解设计阐明，根据给排水系统的编号，按照
室外管网引入管
水表井干管支管
配水龙头〔或其他用水设备〕
卫生洁具
洁具排水管〔常设有存水弯〕
排水横管
排水立管
四、常用管材及附件
〔一〕建筑内部给水常用管材及附件
1. 钢管及其管道衔接方法
螺纹衔接√ 镀锌钢管〔白铁管〕法兰衔接
焊接钢管
焊接

给排水专业识图培训课件

(4) 建筑热水系统的任务，大多数情况下是为人们提供符合舒适要求的水量、水压、水质、水温的卫生热水。
本教材所附范例中，包括了上述几种系统。
建筑设备安装识图与施工第2章给排水专业识图
2.2 给排水专业施工图识图准备
2.2.1 给排水工程情况初步了解
绪论中，已以给排水工程识图为例，做过论述，本节增补如下内容： 1. 设备表、主要材料表在备注中一般标明设备主要用途及特殊要求：标明该设备用在何处、作何用途；有些设备还必须增补文字来更加明确的指向其特殊要求，例如：各类水泵的Ｎ用Ｎ备；用于泵房及消防电梯的积水坑的潜水泵。
箱和消防水箱各自独立。 ❖ 5) 在楼顶设有12 m3生活水箱、12 m3消防水箱和6 m3热水箱各一座。 ❖ (1)设计师根据自己调查，或者由甲方提供的资料，了解到当地市政管网的压力只有0.3MPa，
也就是说这个水压是无法供给到本楼顶层的。 ❖ (2)最高日用水量和最大时用水量的计算，是生活给水系统设计的数据依据；其计算公式及用
2.3.1 生活给水系统施工图识图准备
我们从本教材所提供范例的某综合楼整体情况开始分析，掌握整个建筑的特点，然后熟读设计说明中的相关叙述，做好生活给水系统的识图准备。
1. 建筑整体情况分析 (1) 本楼位于某城市，楼高49.8m，共14层。本楼处于城市，采用城市市政给水管网作为取水点；楼层高，要求生活给水系统必须具有足够的
备用：作为备用的水泵正常连接在系统当中，并设置阀门等器件保证其运行和不运行时整个系统的稳定。在常用的水泵发生故障的时候，备用水泵通过电控装置自动切换投入运行。常用水泵和备用水泵并没有严格的区分，为控制设备损耗，一般会采用定期、定时方式轮换运行。
库存：作为库存的水泵平时并未被安装到系统当中，而是作为备件保存在仓库里，在工作水泵出现故障时候，作为应急备件进行紧急更换。

给排水工程之识图与施工课件

的管道，应及时更换。
管道堵塞问题及解决方案
总结词
管道内部堵塞、水流不畅
详细描述
管道堵塞是给排水工程中常见的问题之一，主要原因是管道内部堵塞导致水流不畅。堵塞不仅会影响用户的正常使用，还可能引发其他问题。
解决方案在施工过程中，应确保管道内部的清洁度，避免杂质的进入。同时，应定期对管道进行检查和维护，及时发现并清理堵塞物。对于严重堵塞的管道，应更换或重新安装。
THANKS
感谢观看
05 给排水工程识图与施工常见问题及解决方案
管道安装问题及解决方案
总结词
管道安装不规范、位置不准确
详细描述
在给排水工程施工过程中，管道安装是关键环节之一。常见的问题包括管道安装不规范、位置不准确等，这些问题可能导致水流不畅、管道破裂等问题。
解决方案
在安装前，应仔细核对管道的规格、型号是否符合设计要求，确保管道的质量。同时，应严格按照施工图纸进行安装，确保管道的位置、高度、坡度等参数符合规范要求。在安装过程中，应使用正确的连接方式，保证管道连接的密封性和牢固性。
商业区给排水工程识图与施工案例
总结词
商业区给排水工程需要满足高人流量的需求，其识图与施工案例具有特殊性。
详细描述
商业区给排水工程需要满足高人流量的需求，因此需要设计合理的给排水系统，确保供水充足、排水顺畅。在商业区给排水工程中，需要考虑商业建筑的规模、业态、人流等因素，合理规划给排水管道和设备的位置和数量。同时，在施工过程中，需要注意施工图纸的解读、管道安装、设备调试等方面，确保工程质量和安全。此外，商业区给排水工程还需要考虑节能环保的需求，采用节水型设备和节能技术，降低能耗和资源消耗。
设备给排水图纸识别

给水排水工程施工图识图--建筑设备工程第1章--(7Z)PPT课件

各部分的主要内容为：

2021/6/4
16
建筑给水排水图纸内容
（1）平面图
给水排水、消防给水管道的平面布置，卫生设备及其他用水设备的位置、房间名称、主要轴线号和尺寸线；
给水、排水、消防立管位置及编号；底层平面图中还包括引入管、排出管、水泵接合器等与建筑物的定位尺寸、穿建筑物外墙及基础的标高。
下列部位应标注标高：
沟渠和重力流管道的起讫点、转角点、连接点、变尺寸（管径）点及交叉点；
压力流管道中的标高控制点；管道穿外墙、剪力墙和构筑物的壁及底板等处；不同水位线处；构筑物和土建部分的相关标高。
2021/6/4
4
标高
压力管道应标注管中心标高，沟渠和重力流管道宜标注沟（管）内底标高。
标高的标注方法应符合下列规定：
2021/6/4
6
常用给排水图例
剖面图中管道及水位标高标注法
2021/6/4
7
常用给排水图例
轴测图中管道标高标注法
2021/6/4
8
常用给排水图例
平面图中沟渠标高标注法
2021/6/4
9
3.管径
管径应以mm为单位。
1、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；
2021/6/4
1
给水排水工程施工图识图
1 常用给排水图例符号
2 建筑给排水施工图的主要内容 3 建筑给排水施工图的识读
2021/6/4
2
1. 给水排水工程施工图例 1、图线
建筑给排水施工图的线宽b应根据图纸的类别、比例和复杂程度确定。一般线宽b宜为0.7mm或 1.0mm。
对建筑平面图的处理：

建筑给排水施工图识图PPT课件

精选课件ຫໍສະໝຸດ 151、平面图的识读
室内给排水管道平面图是施工图纸中最基本和最重要的图纸，常用的比例是1：100和1：50两种。它主要表明建筑物内给排水管道及卫生器具和用水设备的平面布置。图上的线条都是示意性的，同时管材配件如活接头、补心、管箍等也不画出来，因此在识读图纸时还必须熟悉给排水管道的施工工艺。在识读管道平面图时。应该掌握的主要内容和注意事项如下：
精选课件
14
二．室内给排水施工图的识读方法
阅读主要图纸之前．应当先看说明和设备材料表，然后抓住系统．以系统为线索深入阅读平面图和系统图及详圈。阅读时，应三种图相互对照起来看。先看系统图，对各系统做到大致了解，看给永系统图时，可由建筑的给水引入管开始，沿水流方向经干管、立管、支管到用水设备；看排水系统图时．可由排水设备开始。沿排水方向经支管、横管、立管、干管到排出管。
2
1、给水排水总平面图 2、平面布置图 3、系统图 4、施工详图 5、设计施工说明及主要材料设备表
:
精选课件
3
1、给水排水总平面图
反映室内管网与室外管网的连接关系内容有室外给水、排水及热水管网的具体平面位置和走向。图上标注管径、地面标高、管道埋深和坡度（排水管）、控制点座标、以及管道布置间距等。
一张平面图上可以绘制几种类型管道，一般给水、排水管道可在一起绘制。若管线复杂，也可分别绘制，以图纸能表达清楚设计意图而图纸张数少为原则
精选课件
5
3、系统图
:也称“轴测图”，其绘法取水平、轴测、垂直方向，与平面布置图比例相同。
应标明管道的管径、坡度，标出支管与立管的连接处，以及管道各种附件的安装标高。标高的 0.00应与建筑图一致。
系统图上各种立管的编号，应与平面布置图相一致。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

6、消防设备：消火栓、喷淋管及喷淋头等。
39
水系统（洗涤、粪便等
污水）； 2、生产污水排水系统（生产的污水和
废水）； 3、雨水排水系统（雨水或雪水）。
40
建筑给排水
排水系统的组成室内生活污水排水系统主要由：卫生器
具、排水支、干、立管及透气管和排出管等组成。
(2)与市政管道界线以水表井为界，无水表井者，以与市政管道碰头点为界。
51
建筑给排水
室内给水管道定额的使用按管道材质：镀锌管、焊接钢管、承插
铸铁给水管、PP-R管、ABS管、铝塑复合管、钢塑复合管；接口方式：螺纹连接、焊接、承插接口、法兰接口；以管径大小规格分档次使用定额。即需写清楚材质、接口方式、管径大小。
33
建筑给排水
室内给水系统布置： A、下分（下行上给）式：供水水平干
管在底层； B、上分（上行下给）式； C、中分（中供）式：一般用于高层建
筑； D、环状式：供水水平干管上下均可。
34
35
36
37
建筑给排水
室内给水组成： 1、引入管：引入管也叫进户管，是将室
内管道与室外给水管网连接起来的管段。 2、水表节点：为了计量室内给水系统总
41
建筑给排水
1、卫生器具：卫生器具包括洗脸盆、浴盆、大小便器、污水池等。
2、排水支管：排水支管是由卫生器具排出口至排水干管的管段。
在卫生器具的排出口应设存水弯，存水弯起水封的作用，以阻止有害昆虫和浊气进入室内。
42
建筑给排水
3、排水干管：排水干管也称为排水横管，是由与第一个卫生器具排水支管相接的三通起至排水立管三通（或四通）止的管段。该管段的作用是将各排水支管的污水汇流后排至排水立管。在起始端应装清扫口（地面扫除口、清通口），以检查、疏通该管段之用。
的用水量，需在引入管上装设水表。水表节点包括水表及其前后的四个阀门、旁通管、泄水装置等。 3、室内管道：室内管道包括水平干管、立管、支管（水平支管、立支管）等。
38
建筑给排水
4、附件：室内给水系统的附件包括阀门（如截止阀、闸阀、止回阀、水龙头）等。
5、升压和储水设备：有的建筑物根据水压、水量的要求，当外网不能满足时，尚需设置水泵、水箱或水塔等升压和储水设备。
第四章建筑给排水
给水、排水、采暖、消防
1
建筑给排水
管道基础知识介绍：识图：单线管道、双线管道平面图、正立面图、左侧面图正等侧轴测图、斜二测轴测图
2
3
三面投影体系的建立
正立投影面 V （V面）
Z
侧立投影面
（W面）
投影轴 X
水平投影面（H面）
O H
V、W、H面两 W 两垂直；
OX、OY、OZ 三轴形成一个空间三维坐标系。
43
建筑给排水
4、排水立管：排水立管是指由建筑物的顶层排水干管与其相接的三通（或四通）中心点起至底层的出户大弯中心点止的垂直管段。在排水立管上每层楼（或每隔一层）应设立管检查口一个，用以检查和疏通立管。
44
建筑给排水
6、透气管：透气管也叫通气管，它是排水立管的延伸。
设透气管的目的是防止排水管道系统内、外的压力（大气压）不平衡，管内产生真空（负压）而破坏存水弯内的水封，并向室外排放浊气。所以透气管应伸出屋顶与大气相通。为防止杂物落入管内，该管顶装一铁丝球。
49
建筑给排水
1、室内给水（上水）管道工程量（m）（1）计算方法：管道以施工图所示管
道中心线长度“m”计量。不扣除阀门及管件（管道接头零件，包括：弯头、三通、四通、大小头、管箍等）所占长度。
50
建筑给排水

(1)室内外界线以建筑物外墙皮1.5m为界，入口处设阀门（水表井）者以阀门
BG6-62-1及BG6-63-2给排水及采暖供热工程公用图集统一图例。图例符号=图形+说明
14
15
16
建筑给排水
给水管附件阀门：螺纹截止阀、螺纹闸阀、螺纹止
回阀 DN50以下的，用螺纹截止阀 DN50以上的，用螺纹闸阀
17
18
19
20
21
22
23
建筑给排水
给水管附件水表：螺纹水表、焊接法兰水表组
24
25
26
建筑给排水
给水管附件
消火栓：室内、室外

平面图、系统图（立体图）
27
28
29
30
建筑给排水
排水管附件地漏、地面扫除口、清通口
31
32
建筑给排水
读系统图室内给水系统的分类：1、生活给水系
统。2、生产给水系统。3、消防给水系统。4、中水给水系统（打扫，绿化，冲洗汽车、马路等）。室内给水系统主要有：引入管、水表节点、室内管道、附件、升压储水设备、消防设备等组成。
45
建筑给排水
7、排出管：排出管是由排水立管底的出户大弯中心点起至室外第一个下水井（污水检查井）止的管段。排出管与排水立管相接的弯头，采用出户大弯，不得用90º弯头代替，目的是便于污水自流防止堵塞。
46
建筑给排水
室内给排水安装工程量计算顺序：（1）室内给水管道系统工程量计算；（2）室内排水管道系统工程量计算；（3）室内给水管道附件工程量计算；（4）室内排水管道部件工程量计算；（5）卫生器具安装工程量计算。
Y
4
三面正投影图的形成
砖的三个不同方向的正投影
5
6
7
8
9
建筑给排水
系统图：左右平画平；上下竖画竖；前后东北斜；
斜度四十五。所谓系统图就是轴测图（立体图）
10
11
建筑给排水
12
建筑给排水
13
建筑给排水
常见图例符号（强记）给排水及采暖工程常用图例符号选自于
47
建筑给排水
室内给水管道工程量计算工程量计算总的顺序：由入（出）口起，先主干，后支管；先进入，后排出；先设备，后附件。
48
建筑给排水
计算要领：以管道系统（每一根立管即为一个系统）为单元计算，先小系统，后相加为全系统。
用管道平面图的建筑物轴线尺寸和设备位置尺寸为参考计算水平管长度；以管道系统图、剖面图的标高计算立管长度。
