给排水工程基础知识及识图方法

排水工程基础知识及识图方法教程基础知识1、室内给排水系统的组成2、室内给水系统的给水方式3、管道的敷设方式4、管道的连接方式5、常用材料室内给水系统的给水方式1、直接给水方式特点：系统简单，投资省，可充分利用外网水压。

但是一旦外网停水，室内立即断水。

适用场所：水量、水压在一天内均能满足用水要求的用水场所。

2、设水箱的给水方式特点：供水可靠，系统简单，投资省，可充分利用外网水压。

缺点是增加了建筑物的荷载，容易产生二次污染。

适用场所：供水水压、水量周期性不足时采用3、设有贮水池、水箱和水泵的给水方式特点：水泵能及时向水箱供水，可缩小水箱的容积。

供水可靠，投资较大，安装和维修都比较复杂。

适用场所：室外给水管网水压低于或经常不能满足建筑内部给水管网所需水压，且室内用水不均匀时采用。

4、气压给水方式特点：供水可靠，无高位水箱，但水泵效率低、耗能多。

适用场所：外网水压不能满足所需水压，用水不均匀，且不宜设水箱时采用。

5、分区给水方式特点：可以充分利用外网压力，供水安全，但投资较大，维护复杂。

适用场所：供水压力只能满足建筑下层供水要求时采用管道敷设方式1、给水管道有两种敷设方式：明装和暗装；2、室内排水管道一般为明装，美观要求较高的场所可暗装。

管道的连接方式1、螺纹连接（丝接）——主要适用于钢管、塑料管；2、焊接连接——主要适用于钢管；3、法兰连接——主要适用于钢管、铸铁管；4、胶水粘接——主要适用于塑料管；5、热熔连接——主要适用于PPR管、PE管；6、电熔连接——主要适用于PE管；7、承插连接——主要适用有铸铁管；8、卡箍连接——主要适用于钢管（一般用于消防系统）；9、压接连接——主要用于薄壁不锈钢管。

常用材料镀锌钢管无缝钢管螺旋钢管给水球墨铸铁管其他常用管材：PP-R管、PE管、不锈钢管PP-R管PE管不锈钢管管件二、识图方法建筑给排水施工图的主要内容建筑给排水施工图一般由图纸目录、主要设备材料表、设计说明、图例、平面图、系统图（轴测图）、施工详图等组成。

给排水图纸识图方法给排水图纸是指用来表示建筑物内外的给水、排水、消防和雨水系统的图纸。

在施工过程中，正确识图及理解给排水图纸非常重要。

本文将详细介绍给排水图纸的识图方法，以帮助读者更好地理解和应用这些图纸。

一、图纸基本信息在开始识图前，首先要了解图纸的基本信息，包括图号、比例尺、绘图日期等。

这些信息通常位于图纸右上角或左下角，通过对图纸基本信息的了解，可以更好地理解图纸的内容和意图。

二、构件符号给排水图纸中使用了许多构件符号来表示不同的元素和设备。

熟悉并理解这些符号是识图的关键。

常见的构件符号包括水龙头、下水道、化粪池等。

在识图过程中，要根据符号的形状、大小和标注信息，确定其所代表的元素和设备，并理解其功能及连接关系。

三、管道布置给排水系统的管道布置是图纸中的重要内容。

通过观察图纸中的管道线路、连接方式和管径，可以了解系统的布局和组成部分。

同时，还要注意图纸中可能存在的隐藏管道，比如埋地管道或隐藏的分支管道。

四、设备布置给排水系统中的设备是十分重要的，比如水泵、阀门、储水箱等。

图纸中会用特殊符号标注这些设备的位置和型号。

在识图过程中，要根据图纸中的符号和标注来确定设备的布置和功能。

五、管道标高图纸中通常会标注管道的标高信息，用以表示管道的高低差。

识图时要注意观察这些标高，并根据标高信息判断管道的流向和水位。

六、管道连接方式给排水系统中的管道连接方式有多种，比如螺纹连接、法兰连接等。

在识图过程中要注意观察连接部位的细节，并根据图纸中的标注和符号来理解连接方式。

七、管道材料给排水系统中常用的管道材料有铸铁管、塑料管等。

图纸中通常会标注管道的材料和直径。

在识图过程中要根据这些信息来了解管道的材质和规格。

扩展内容：1、本文档所涉及附件如下：（列出所涉及的附件名称及相关信息）附件1：给排水图纸示例附件2：给排水系统构件符号表附件3：给排水设备型号表2、本文档所涉及的法律名词及注释：（列出本文涉及的法律名词及其注释信息）法律名词1：建筑法注释：建筑法是指规范建筑物建设和使用的法律法规，包括建筑物的设计、施工、质量等方面的规定。

建筑给水排水工程识图基础知识最常见的建筑内部给水排水、消防给水系统、小区给水排水，其中建筑内部给水排水是最为重要和基础的部分，也是本课件的学习重点。

室内给水排水与小区给排水是相互联系的，室内给水系统的水源来自于小区给水干管，而室内污水废水则通过排水管道排入室外小区的排水系统。

它们之间的界限是：给水系统以接入建筑物供水管的阀门为界；排水系统已排出建筑物的第一个排水检查井为界。

建筑内部给水系统一、类型包括生活给水系统：供给人们饮用、洗涤、烹饪等生活用水;生产给水系统：供给生产设备冷却、原料和产品的洗涤以及各类产品制造过程中所需的生产用水。

消防给水系统：供给各类消防设备灭火用水。

二、室内给水系统的组成1、引入管：指室外给水管网与建筑物内部给水管道之间的联络管段也称进户管。

2、水表节点：指引入管上装设的水表及其前后设置的阀门，泄水装置的总称。

阀门用于关闭管网，以便维修和拆换水表;泄水装置作用主要是在检修时放空管网，检测水表精度。

3、管道系统：是指建筑内部给水水平干管或垂直干管、立管、支管等组成的系统。

给水管道主要采用管材：钢管和铸铁管。

生活给水管管径≤150mm时，应采用热浸镀锌工艺生产的镀锌钢管;管径≥150mm时，可采用给水铸铁管;埋地管管径≥75mm时，宜采用给水铸铁管。

生活消防共用给水系统应采用镀锌钢管。

4、给水管道附件：指管路上的截止阀、闸阀、止回阀及各式配水龙头等，用于调节管道系统中水量水压，控制水流方向以及关断水流便于管道仪表和设备检修的各类阀门。

常见的阀门有：1)截止阀：关闭严密，水流阻力较大，只适用于管径小于50mm的管路上。

2)闸阀：全开时水流直线通过，水流阻力小，适用于管径大于50mm的管道。

3)蝶阀：阀板在90度范围内翻转，调节，节流和关闭水流。

4)止回阀：用以阻止管道中水流的方向流动。

5)配水龙头。

5、用水设备：包括：卫生器具、消防设备和生产用水设备等。

6、升压和储水设备：当室外给水管网的水压不足或建筑物内部对供水安全性和稳定性要求比较高时，需在给水系统中设置水泵，水箱、气压给水设备和储水设备等。

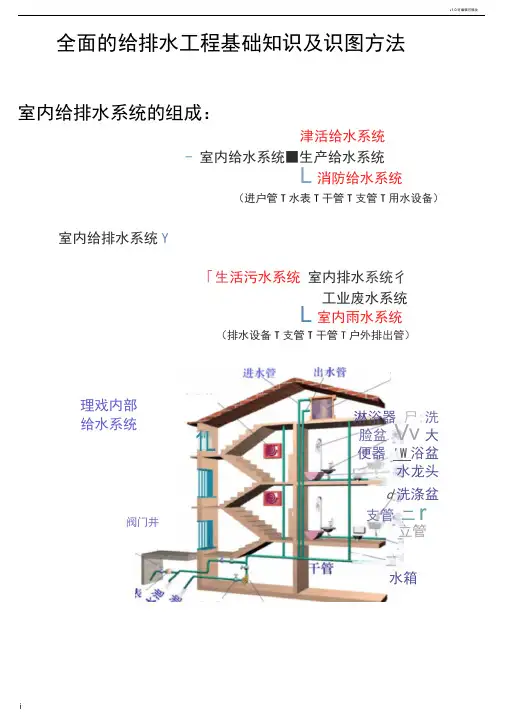

全面的给排水工程基础知识及识图方法室内给排水系统的组成：津活给水系统- 室内给水系统■生产给水系统L 消防给水系统（进户管T 水表T 干管T 支管T 用水设备）室内给排水系统Y「生活污水系统 室内排水系统彳工业废水系统 L 室内雨水系统（排水设备T 支管T 干管T 户外排出管）水箱理戏内部 给水系统1L阀门井淋浴器 尸;洗脸盆 Vv 大便器 'W 浴盆水龙头d 洗涤盆支管 二r 立管室内给水系统的给水方式:v1.0可编辑可修改1、直接给水万式特点：系统简单，投资省，可充分利用外网水压。

但是一旦外网停水，室内立即断水。

2、设水箱的给水方式特点：供水可靠，系统简单，投资省，可充分利用外网水压。

缺点是增加了建筑物的荷载，容易产生二次污染。

设有贮水池、水箱和水泵的给水方式特点：水泵能及时向水箱供水，可缩小水箱的容积。

供水可靠，投资较大，安装和维修都比较复杂。

适用场所：水量、水压在一天内均能满足用水要求的用水场所。

适用场所：供水水压、水量周期性不足时采用。

适用场所：室外给水管网水压低于或经常不能满足建筑内部给水管网所需水压，且室内用水不均匀时采用。

水4、气压给水万式特点：供水可靠，无高位水箱，但水泵效率低、耗能多。

-st适用场所：外网水压不能满足所需水压，用水不均匀，且不宜设水箱时米用。

5、分区给水方式特点：可以充分利用外网压力，供水安全，但投资较大，维护复杂。

iO M；适用场所：供水压力只能满足建筑下层供水要求时采用。

管道敷设方式:1、给水管道有两种敷设方式：明装和暗装；2、室内排水管道一般为明装，美观要求较高的场所可暗装管道的连接方式:1、螺纹连接（丝接）一主要适用于钢管、塑料管;2、焊接连接一主要适用于钢管；3、法兰连接一主要适用于钢管、铸铁管；4、胶水粘接一主要适用于塑料管；5、热熔连接一主要适用于PPR t、PE管;6、电熔连接一主要适用于PE管；7、承插连接一主要适用有铸铁管;、卡箍连接一主要适用于钢管（一般用于消防系统）9、压接连接一主要用于薄壁不锈钢管螺纹连接焊接连接法兰连接胶水粘接热熔连接电熔连接承插连接卡箍连接压接连接常用材料:「黑铁管厂焊接钢管^（有缝钢管）-白铁管（镀锌钢管）钢管「无缝钢管丄螺旋钢管（公称直径、规格、理论重量计算公式）焊接钢管镀锌钢管常用材料：厂给水球墨铸铁柔性铸铁排水管厂给水塑料管塑料管V丄排水塑料管其他常用管材：PP-R管、PE管、不锈钢管v1.0可编辑可修改阀门的编号Z 4 1 H —1 61 f------阀体材料：碳铸铁阀门* 16—公称压力 Itilgr/cm 1---------- H —密封圈或衬里为不铸钢 ' ► 1 一明杆锲式单闸阀----------------- 4_法兰连接------------ —鬧岡 驱动方或：手动止回阀/护 浮球阀球阀■J ：豪止阀X ：栽搴岡 H ：止圍斶 Y:倉压阀 A ；安全阀 Q:球御*繰”连接巒式1 :内螺纹2 :外螺蚊 4 :法莹 6 :坪接鼻动酪丸4：止齿轮7：时手轮、手柄式螯 子等直播特动的闽 门玄崎本早兀密対面和衬里材料1：鞫合金H ：苹错钢 Y ：哽质合金侧X;擦脱站构序或(W )1 :明杆模式草闸御 2：明杆横或収的板 3：明杆平杆单阑板 4：明杵平行枫闸板 5：暗杆换式单闸板6:皤杆模式霞闸板岡体材料对于PN<1. 6貯且的 義嬉铁网门戏PN>2. 5H 內的讓钢阀 门则略去本单元阀门的编号Z4 1H - 1 6阀门的含文:v1.0可编辑可修改过滤器、软管:过滤器橡胶防震软管不锈钢防震软管卫生洁具:识图方法: 图纸尺寸:保留装订线图纸:纸边畀图纸比例：平面图选用比例，常用1:200、1:100、1:50 ;系统图常选用的比例1:100、1:50，但一般不按比例绘制。

给排水图纸如何看懂给排水识图方法为了更好地理解和识图给排水图纸，下面是一些方法和步骤：1.熟悉给排水系统：在阅读给排水图纸之前，首先要对给排水系统的基本原则和组件有一定的了解。

了解主要的管道类型、标准尺寸、管道连接方式以及各个设备（如水泵、水箱等）的功能和作用。

2.理解图纸符号：给排水图纸中使用了很多符号和标记来代表不同的构件和设备。

为了理解图纸，必须熟悉这些符号和标记的含义。

可以通过查阅相关的图纸符号手册或参考资料来学习这些符号的解释。

3.了解图纸比例：在给排水图纸上，常常会标明图纸的比例，例如1:50或1:100。

这意味着图纸上的每个尺寸都是实际尺寸的分之一、要根据比例来理解和测量实际尺寸，以便在实际施工中准确安装相关构件和设备。

4.确定系统布局：给排水图纸通常包含了整个建筑物的系统布局。

可以通过观察管道的连接方式、标注的箭头方向、各个设备的位置等来理解系统的布置方式。

在这一步骤中，需要注意每个构件和设备之间的连接方式以及它们与墙壁、地板、天花板等结构元素之间的关系。

5.研究管道尺寸和路径：在给排水图纸上，通常会标注每个管道的尺寸和材料。

要注意每个管道的直径和管壁厚度，以确保在实际施工中选择合适的材料。

此外，还要关注每个管道的路径，研究是否有需要特别施工的地方（如管道穿越墙体或地板等）。

6.分析设备和阀门：给排水系统中的设备和阀门在图纸上通常有详细的符号和标记。

要仔细分析每个设备和阀门的位置、尺寸和功能。

了解它们在系统中的作用，以及它们与管道之间的连接方式和布置。

7.检查规范和要求：在设计给排水系统时，通常会有一些相关的规范和要求需要满足。

在阅读给排水图纸时，要仔细检查是否满足这些规范和要求。

例如，检查管道倾斜度、水泵的容量是否符合要求等。

综上所述，阅读给排水图纸需要对给排水系统有一定的了解，熟悉图纸符号和比例，理解系统布局和管道路径，分析设备和阀门的位置和功能，以及检查是否符合规范和要求。
