安装算量给排水工程基本识图方法与计算方法1. 施工图分类基本图包括：Ø 设计说明Ø 主要设备材料表Ø 系统图（轴测图）Ø 平面图详图包括：Ø 安装大样图与标准图2. 图例表3. 常用图例4. 管道在系统图表示方法管道系统图（轴测图）主要反映管道在室内的空间走向和标高位置。
给排水、采暖、煤气管道系统图是正面斜轴测图，左右方向的管线用水平线表示，上下走向的管线用竖线表示，前后走向的管道用45°斜线表示，如图5. 系统图（轴测图）6. 管道在平面图表示方法水平管、倾斜管用单线条水平投影表示；当管子交叉时，位置较高的直线通过，位置较低的在交叉投影处断开表示；垂直管道在图上用圆圈表示，管道在空间向上或向下拐弯时，按下图方法表示。
图3.67. 管道标高、管径的标注1）标高数字对于给水、采暖管道是指管中心处相对于±0.000的高度，对于排水管道常指管内底的相对标高。
2）管径一般用公称直径标注。
如DN508. 给排水施工平面图9. 给排水施工系统图10. 房间详图、系统图给排水工程量计算方法1. 管道安装1）各种管道按设计图示管道中心线长度以“m”为计量单位，不扣除阀门、管件（包括减压器、疏水器、水表、伸缩器等）所占长度，方形补偿器按展开所占长度按管道安装工程量计算；2）计算工程量要区分材质、管径、连接方式、安装部位等，分别计算工程量；3）计算内容：管道延长米计算、套管制作安装、支架制作安装。
2. 室内外管道界线划分1）给水管道室内外界线以什么为界？室内外界线以距建筑物外墙皮1.5m为界；2）给水管道室内外界线入口处设阀门以什么为界？以阀门为界；3）给水管道室内外界线与市政管道界线以什么为界？以水表井为界，无水表井，以与市政管道碰头点为界。
4）排水管道室内外以什么为界？室内外以出户第一个排水检查井为界；5）室外管道与市政管道界线以什么为界？室外管道与市政管道界线以与市政管道碰头井为界。
一步一步教你如何看懂施工图一、识图1、先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。
2、再看施工组织，大概了解工程的具体施工情况。
3、看施工结构图和建筑图，两图结合看，整体了解工程概况。
4、详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。
5、结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。
梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。
6、建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。
7、建筑做法是否合理，防水材料，涂料，瓷砖等二、建筑图纸符号大全在建筑设计图中：l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。
@表示钢筋间距Φ表示钢筋型号。
下面谈谈一些经验，与博友共享。
1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。
2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。
“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。
没有打勾的，非该设计所采用的做法。
3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。
”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。
(长方形环络长约340--350mm，宽约180mm--190mm)。
4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。
给排水工程施工图的识读排水工程施工图主要包括工程的平面布置图、剖面图、构筑物图等内容。
对这些图纸进行识读，需要具备一定的技术知识和经验。
下面将从几个方面介绍排水工程施工图的识读方法。
一、平面布置图的识读1.了解工程的总体布局：从平面布置图中可以看出工程的总体布局，包括道路、建筑物、管道等的位置和布置情况。
了解工程的总体布局可以帮助施工单位明确工程范围和施工任务，做好施工准备工作。
2.理解排水系统的布置：平面布置图上会标注排水管道、井口、沟槽等相关信息，施工单位需要根据这些信息了解排水系统的布置情况，确保施工过程中不会影响排水系统的正常运行。
3.注意设计标高和坡度：在平面布置图中会标注管道和构筑物的设计标高和坡度，这些信息对于排水系统的排水效果至关重要。
施工单位需要仔细查看这些数据，确保施工过程中按照设计要求施工。
二、剖面图的识读1.理解交叉剖面和纵断面：剖面图中通常包括交叉剖面和纵断面，通过这些图纸可以了解管道和构筑物的具体情况，包括尺寸、形状等。
施工单位需要根据这些信息确定施工方法和工艺。
2.注意排水管道的材质和连接方式：剖面图上会标注排水管道的材质和连接方式，施工单位需要根据这些信息选择合适的材料和连接方式进行施工，确保排水系统的稳定和可靠性。
3.关注管道的埋设深度和覆土厚度：剖面图上还会标注管道的埋设深度和覆土厚度，施工单位需要根据这些信息确定管道的埋设深度和覆土厚度，确保排水系统的安全和稳定。
三、构筑物图的识读1.了解构筑物的类型和功能：构筑物图上会标注排水井口、检查井、散水口等构筑物的类型和功能，施工单位需要根据这些信息确定构筑物的施工位置和布置方式。
2.注意构筑物的尺寸和形状：构筑物图上还会标注构筑物的尺寸和形状，施工单位需要根据这些信息确定构筑物的尺寸和形状，确保构筑物的功能和使用效果。
通过对排水工程施工图的认真识读和理解，施工单位可以准确把握工程的要求和设计要求，确保施工过程中按照设计要求进行施工，保证工程的质量和进度。

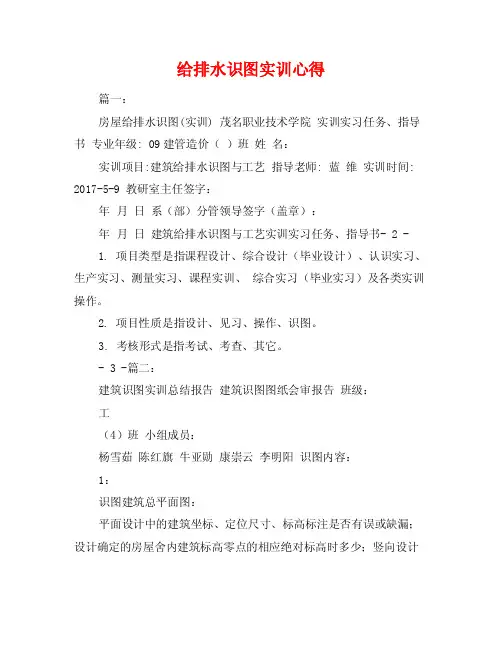

给排水识图实训心得篇一：房屋给排水识图(实训)茂名职业技术学院实训实习任务、指导书专业年级:09建管造价（）班姓名：实训项目:建筑给排水识图与工艺指导老师:蓝维实训时间:2017-5-9教研室主任签字：年月日系（部）分管领导签字（盖章）：年月日建筑给排水识图与工艺实训实习任务、指导书-2-1.项目类型是指课程设计、综合设计（毕业设计）、认识实习、生产实习、测量实习、课程实训、综合实习（毕业实习）及各类实训操作。
2.项目性质是指设计、见习、操作、识图。
3.考核形式是指考试、考查、其它。
-3-篇二：建筑识图实训总结报告建筑识图图纸会审报告班级：工（4）班小组成员：杨雪茹陈红旗牛亚勋康崇云李明阳识图内容：1：识图建筑总平面图：平面设计中的建筑坐标、定位尺寸、标高标注是否有误或缺漏；设计确定的房屋舍内建筑标高零点的相应绝对标高时多少；竖向设计中场地及道路标高是否利于排水；根据总平面图结合是施工现场查核总建筑平面图布置是否合理，有无不可克服的障碍。
2：识图建筑设计总说明:了解工程概况，施工要求，装饰做法表达的是否完整，材料是否禁用;选用的标注图集是否齐全，图纸是否过时；建筑构造做法是否详细;各防水防火维护门窗等设计的性能等级是否注明。
3：识图建筑平面图：建筑平面图的轴线编号是否齐全，尺寸是否符合设计的统一的模数，因为构件的的生产时以模数为基准的，若发现尺寸不符合模数时，审图中应该提出；查看平面图上的尺寸注写是否齐全，分尺寸的总和与总尺寸是否相符；底层平面图中的指北针、剖面图剖切位置、散水的表示是否缺漏；局部定位尺寸、标高是否个别有误；门窗编号、数量与门窗表是否一致，门的开启方向是否符合防火疏散要求，窗的设计是否利于通风和卫生清洁；楼梯上下方向标注是否漏缺，或与楼梯详图是否一致；屋顶平面图中上人孔、水箱、检修楼梯等是否漏缺；卫生间、浴池、厨房地面标高是否比其他房间低，低多少，是否有坡度，以便施工时在构造上采取措施；平面图中有哪些说明、索引号、剖切符号及相配合的图集，审核它们之间有无矛盾，防止施工返工或修补的出现；主要建筑构造做法是否缺漏；采用新工艺、新材料时，需一一对照标准图和已成熟的相关标准。
给排水图纸识图引言：在建筑设计与施工过程中，给排水系统是一个至关重要的组成部分。
给排水图纸作为给排水系统设计和施工的依据，对于施工单位和监理单位来说都是不可或缺的。
然而，对于非专业人士来说，阅读和理解给排水图纸可能会是一项具有挑战性的任务。
因此，本文将为大家详细介绍如何识图给排水图纸，以帮助大家更好地理解和应用给排水系统设计。
一、了解图纸的基本要素在识图给排水图纸之前，首先需要了解图纸的基本要素。
通常，给排水图纸包含以下几个部分：1. 平面图：平面图是给排水系统设计的基础。
它显示了建筑物各个楼层的布置和所有给排水设备的位置。
平面图通常使用标准的图形符号来表示各种设备和管道。
2. 立面图：立面图展示了给排水系统在建筑物外观上的布置。
通过立面图，可以看到建筑物外部的给排水设备和管道的位置。
3. 剖面图：剖面图显示了给排水系统在建筑物内部的布置。
通过剖面图，可以了解建筑物内部的给排水设备和管道的位置，以及它们与其他建筑构件的关系。
4. 细部图：细部图是对给排水系统中特定细节的放大和详细描述。
它通常包括管道接口、连接方式以及设备安装细节等。
细部图对于保证给排水系统的正常运行非常重要。
了解这些基本要素可以让我们更好地理解给排水图纸并准确识图。
二、掌握常见的图纸符号和标记给排水图纸中使用了许多专用的符号和标记来表示各种设备和管道。
掌握这些符号和标记对于正确识图是至关重要的。
以下是一些常见的图纸符号和标记的示例：1. 水池：常用的水池符号是一个长方形，表示污水收集和储存的设备。
2. 马桶：马桶的符号是一个长方形，上面有一个圆形的洞。
此符号用来表示建筑物中的卫生间设备。
3. 水管：水管符号由一对平行的直线组成，表示供水或排水管道。
4. 泵站：泵站符号是由一个圆圈和一个横线组成，表示用于提供额外压力或流量的泵。
这只是常见符号的一小部分，还有很多其他符号和标记需要掌握。
在阅读给排水图纸时，应该参考图例来理解和识别各种符号和标记。
给排水图纸识图方法给排水图纸是指用来表示建筑物内外的给水、排水、消防和雨水系统的图纸。
在施工过程中，正确识图及理解给排水图纸非常重要。
本文将详细介绍给排水图纸的识图方法，以帮助读者更好地理解和应用这些图纸。
一、图纸基本信息在开始识图前，首先要了解图纸的基本信息，包括图号、比例尺、绘图日期等。
这些信息通常位于图纸右上角或左下角，通过对图纸基本信息的了解，可以更好地理解图纸的内容和意图。
二、构件符号给排水图纸中使用了许多构件符号来表示不同的元素和设备。
熟悉并理解这些符号是识图的关键。
常见的构件符号包括水龙头、下水道、化粪池等。
在识图过程中，要根据符号的形状、大小和标注信息，确定其所代表的元素和设备，并理解其功能及连接关系。
三、管道布置给排水系统的管道布置是图纸中的重要内容。
通过观察图纸中的管道线路、连接方式和管径，可以了解系统的布局和组成部分。
同时，还要注意图纸中可能存在的隐藏管道，比如埋地管道或隐藏的分支管道。
四、设备布置给排水系统中的设备是十分重要的，比如水泵、阀门、储水箱等。
图纸中会用特殊符号标注这些设备的位置和型号。
在识图过程中，要根据图纸中的符号和标注来确定设备的布置和功能。
五、管道标高图纸中通常会标注管道的标高信息，用以表示管道的高低差。
识图时要注意观察这些标高，并根据标高信息判断管道的流向和水位。
六、管道连接方式给排水系统中的管道连接方式有多种，比如螺纹连接、法兰连接等。
在识图过程中要注意观察连接部位的细节，并根据图纸中的标注和符号来理解连接方式。
七、管道材料给排水系统中常用的管道材料有铸铁管、塑料管等。
图纸中通常会标注管道的材料和直径。
在识图过程中要根据这些信息来了解管道的材质和规格。
扩展内容：1、本文档所涉及附件如下：（列出所涉及的附件名称及相关信息）附件1：给排水图纸示例附件2：给排水系统构件符号表附件3：给排水设备型号表2、本文档所涉及的法律名词及注释：（列出本文涉及的法律名词及其注释信息）法律名词1：建筑法注释：建筑法是指规范建筑物建设和使用的法律法规，包括建筑物的设计、施工、质量等方面的规定。

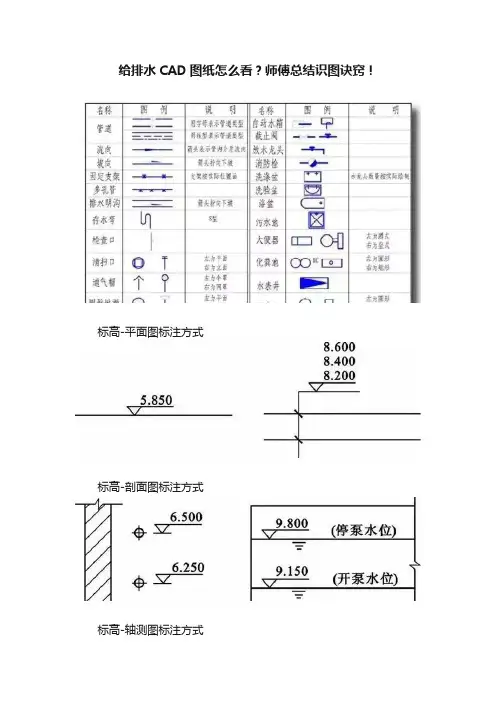

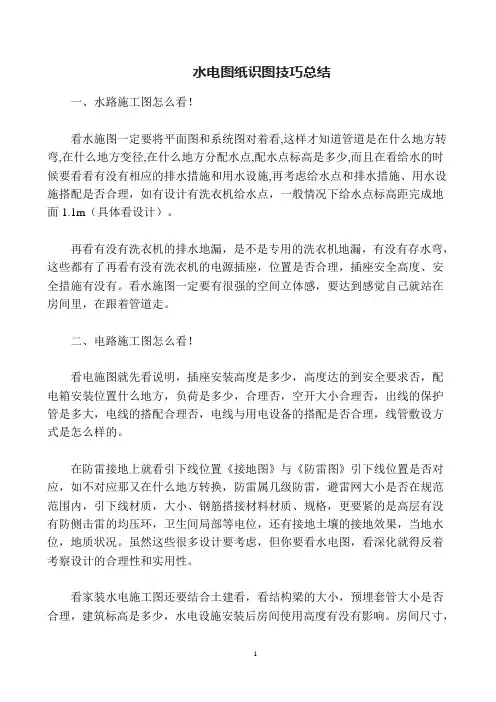

给排水CAD图纸怎么看？师傅总结识图诀窍！标高-平面图标注方式标高-剖面图标注方式标高-轴测图标注方式标高注意点：1、室内标高一般标注的是相对标高，即相对正负零的标高；2、标高一般情况下是以“m”为计量单位的，写小数点后面第三位；3、标高按标注位置分为：顶标高、中心标高、底标高；4、图纸没有特别说明，一般情况下：给水管标注的是管道中心标高，排水管标注的是管道底标高。
管道管径标注管径应以mm为单位。
水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；无缝钢管、螺旋、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示（如D108×4、D159×4.5等）；钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；塑料管材，管径宜按产品标准的方法表示。
当设计均用公称直径DN表示管径时，应用公称直径DN与相应产品规格对照表。
管路编号（1）当建筑物的给水引入管或排水排出管的数量超过1根时，宜进行编号。
（2）建筑物穿越楼层的立管，其数量超过1根时宜进行编号。
（3）在总平面图中，当给排水附属构筑物的数量超过1个时，宜进行编号。
编号方法为：构筑物代号－编号；给水构筑物的编号顺序宜为：从水源到干管，再从干管到支管，最后到用户；排水构筑物的编号顺序宜为：从上游到下游，先干管后支管。
（4）当给排水机电设备的数量超过1台时，宜进行编号，并应有设备编号与设备名称对照表。
管路编号给水引入（排水排出）管编号表示方法建筑给排水施工图的主要内容建筑给排水施工图一般由图纸目录、主要设备材料表、设计说明、图例、平面图、系统图（轴测图）、施工详图等组成。
室外小区给排水工程，根据工程内容还应包括管道断面图、给排水节点图等。
平面布置图给水、排水平面图主要表达给水、排水管线和设备的平面布置情况。
根据建筑规划，在设计图纸中，用水设备的种类、数量、位置，均要作出给水和排水平面布置；各种功能管道、管道附件、卫生器具、用水设备，如消火栓箱、喷头等，均应用各种图例表示；各种横干管、立管、支管的管径、坡度等，均应标出。
安装预算给排水管道施工图识图经验汇总
1. 设计规范要求，暖气支管不得小于DN20。
2. 保温常规做法――给水：防结露保温，热水：保温，消防：不保温，
冷冻水：连阀门都需保温，冷却水：按设计要求，未要求可以不作。
一
般吊顶里的管道均需保温。
给水：暗敷防结露保温；明敷穿越门厅、卧室和客厅过门处必须做防结
露保温。
排水：暗敷做防结露保温；明敷公共厕所座便上反水弯必须做。
管井里除消防、喷洒管道管道外均做保温。
3. 镀锌钢管连接方式：《DN100丝接，>DN100可焊接（需防腐），可
法兰焊接（需二次镀锌），少量可丝扣法兰连接。
4. 管道外皮距墙距离为25-50mm。
5. 采暖干管接立管时，当立管直线管段<15m时，采用2个90。
弯头，当
直线管段>15m时采用3个90。
弯头。
6. 施工时，排水管宁高勿低，地漏宁低勿高。
7. 标高规定：室内管道一般为管中，室外管道排水为管内底，给水为管
顶。
8. 暖气片中应与窗同轴。
9. 闸阀：开关作用，阻力系数0.5；截止阀：调节开关作用，阻力系数19。
10. 补偿器分为：自然补偿，方型胀力，弯头，波纹补偿器，套筒补偿器，
球型胀力，角质胀力。
11. 集气罐：干管末端，其管径为末端管道直径的4-6倍。
膨胀水箱：稳压、
排气、容纳膨胀水、信号作用。
气压罐：稳压、排气。
膨胀水箱共五根管道：膨胀管、循环管、溢水管、排污管、信号管。
集气罐安装位置：管道接口距集气罐上端2/3，距下端1/3。
12. 按照标准图集，掌握热媒入口情况。
13. PP-R管可以套用铝塑复合管或给水U-PVC管道定额。
14. （1）刚性防水套管：Ⅰ型防水套管，Ⅱ型防水套管，Ⅲ型防水套管
Ⅰ型防水套管适用于铸铁管和非金属管；Ⅱ型防水套管适用于钢管；Ⅲ型防水套管适用于钢管预埋，将翼环直接含在钢管上。
（2）柔性防水套管一般适用于管道穿过墙壁处受有振动或有严密防水要求的构筑物。
一般管道穿外墙的管道加防水套管。
穿水池的管道采用柔性防水套管。
若室外水位高采用柔性防水套管，若室外水位低采用刚性防水套管。
15. 一般水表管径比管道管径小一号。
16. 给水支管上凡是接两个以上供水点，支管均加活接头和法兰。
若支管接
水表除外。
17. 规定：洗脸盆（洗菜盆）上边缘距地800mm.
水嘴距脸盆上边缘200mm.
拖布池水嘴距拖布池上边缘300mm
座便给水距地250mm
脸盆给水距地450mm
18. 立管出地面时必须加阀门和活接头。
19. 消火栓：单栓DN65 规范：栓口向外，不应安装在门轴侧
双栓DN65或DN50 消火栓箱厚度》240mm，栓口中心距地
单栓+自救卷盘 1.1m
20. 水表的安装：住宅：阀门+水表
公共建筑：阀门+水表+阀门
室外：阀门+水表+阀门+泄水阀+减震等
21. 清扫口：接来两个及两个以上的卫生器具支管上应加清扫口，若有地漏
可以不加。
立管检查口：最底层和最高层必须设置，每隔一至二层设置。
干管长度穿越几个房间每隔8-12m时应加清扫口或检查口。
22. 立管变径必须采用大小头，支管可以采用补心，如接水表变径。
大小头
补心
23. 排水管道弯头三通的选用：
横管与立管应采用90度斜三通或四通
横管与横管应采用45度三通或四通
立管与排水干管（如出户管）应用2个45度弯头或半径大于4倍D的90度弯头
24. 存水弯：P型——蹲便S型——脸盆、小便斗。
