(整理)电容式电压互感器试验原始记录

电容式电压互感器试验作者：作者单位：日期：2005-3-7 14:11:17摘要：电容式电压互感器试验第一章绪论电压互感器作为一种电压变换装置(Transformer)是电力系统中不可或缺的设备，它跨接于高压与零线之间，将高电压转换成各种仪表的工作电压，（国标规定为100/√3和100V），电压互感器的主要用途有：1）用做商业计量用。

主要接于变电站的线路出口和入口上，常用于网与网、站与站之间的电量结算用，这种用途的互感器一般要求0.2级计量精度，互感器的输出容量一般不大；2）用做继电保护的电压信号源。

这种互感器广泛应用于电力系统的母线和线路上，它要求的精度一般为0.5级及3P级，输出容量一般较大；3）用做合闸或重合闸检同期、检无压信号用，它要求的精度一般为1.0、3.0级，输出容量也不大。

现代电力系统，电压互感器一般可做到四线圈式，这样，一台电压互感器可集上述三种用途于一身。

电容式电压互感器（Capacitor Voltage Transformers，简称“CVT”）是50年代开始研制生产，经过科技人员不懈的努力，我国的电容式电压互感器技术已达到国际先进水平，但在生产、试验研究、以及使用过程中存在很多问题。

本文拟从电容式电压互感器的各种试验基本原理入手，着重说明电容式电压互感器基本试验方法，检验的目的以及在现场使用、现场检验方面存在的问题怎样通过试验的手段来判断等问题，以使产品设计、试验、销售、服务和运行部门的专业人员对其有一个比较全面的了解。

第二章电容式电压互感器试验要求§1.基本试验条件1.1试验的环境条件为了保证试验的准确性、可靠性，所有试验应在一定条件下进行，试验时应注意试验环境条件并做好记录。

试验环境条件分为两种，一种为人工环境，这种情况下，一般在产品标准中都作了具体规定；另一种为自然环境条件，这种情况下，试验条件一般应遵循以下几条规律。

a) 环境温度，应在+5～+35 ℃范围内。

电磁式电压互感器绝缘试验作业指导书1 范围本作业指导书适用于电容式电压互感器绝缘试验，规定了交接验收试验、预防性试验、大修后试验项目的引用标准，仪器设备要求，作业程序和方法，试验结果判断方法和试验注意事项等。

该试验的目的是判定电容式电压互感器的绝缘状况，能否投人使用或继续使用。

制定本指导书的目的是规范绝缘试验的操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。

2 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然后，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本作业指导书。

GB4703 电容式电压互感器JB/T 8169 耦合电容器及电容分压器GB50150 电气装置安装工程电气设备交接试验标准DL/T 727 互感器运行检修导则3 安全措施a) 为保证人身和设备安全，应严格遵守DL408《电业安全工作规程（发电b) 为保证人身和设备安全，在进行绝缘电阻测量后应对试品充分放电。

c) 在进行tgδ及电容量测量时，应注意高测试线对地绝缘问题。

d) 在进行交流耐压试验和局部放电测试等高电压试验时，要求必须在试验设备及被试品周围设围栏并有专人监护，负责升压的人要随时注意周围的情况，一旦发现异常尖立刻断开电源停止试验，查明原因并排除后方可继续试验。

4 试验项目及程序4.1 电容式电压互感器绝缘试验包括以下试验项目a) 中间变压器一、二次绕组的直流电阻测量； b) 各电容器单元及中间变压器各部位绝缘电阻测量； c) 电容器各单元的电容量及tgδ测量； d) 交流耐压试验与局部放电测试。

厂和变电压所电气部分）》中有关规定。

4.2 试验程序4.2.1 应在试验开始之前检查试品的状态并进行记录，有影响试验进行的异常状态时要研究，并向有关人员请示调整试验项目。

电压互感器试验记录工程名称：汽轮发电机组安装工程分部名称：电气安装工程电压互感器试验记录工程名称：汽轮发电机组安装工程分部名称：电气安装工程电压互感器试验记录工程名称：汽轮发电机组安装工程分部名称：电气安装工程电压互感器试验记录工程名称：汽轮发电机组安装工程分部名称：电气安装工程电压互感器试验记录工程名称：汽轮发电机组安装工程分部名称：电气安装工程E.1～E.27 表SH/T3543－G501～SH/T3543－G516为电气设备试验记录（以下简称试验记录）。

表SH/T 3543－G517～SH/T 3543－G526为电气安装工程安装检查记录（以下简称安装检查记录）。

以上表格未包括的安装检查记录和试验记录，分别使用SH/T 3543－G122和SH/T 3543－G123。

试验记录表格中交流耐压持续时间宜为1min，故没有单列耐压时间栏。

如不是1min，应在“备注”中说明。

试验记录表格中未能包含但实际工作中必须试验的项目，填写于备注栏中。

在一些安装检查记录表格中的“检查内容”和“安装调整”栏中留有空格，用以填写表中未列入又需进行检查的项目。

“检查结果”栏符合设计文件和规范要求时填写合格，反之填写不合格，未发生的项目填写“—”，有计量单位的填写实测数据。

部分表中的电源相序采用了规范符号“L1、L2、L3”代替了“A、B、C”；设备端相序采用了规范符号“U、V、W”代替了“A、B、C”。

E.4 SH/T3543－G504“电力变压器试验记录”用于双线圈电力变压器，也可用于变流、整流、电炉变压器。

“铭牌变比”和“实测变比”栏只填写比值，但铭牌的“额定电压”栏应填写一次电压/二次电压（如6/0.4±2×2.5%）。

为规范使用电气符号，直流电阻的“接线”栏目的电源相序采用“l1、l2、l3”代替了“a、b、c”；“变压比”栏目采用了规范符号“L1L2/l1l2、L2L3/l2l3、L3L1/l3l1”代替了“AB/ab、BC/bc、CA/ca”。

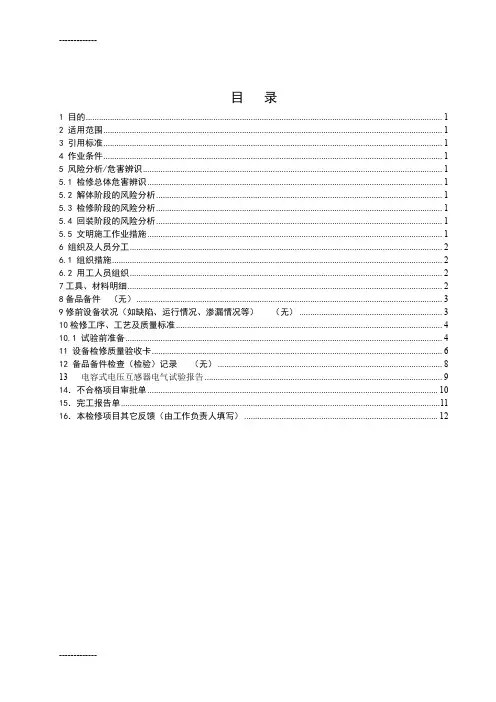

-------------目录1 目的 (1)2 适用范围 (1)3 引用标准 (1)4 作业条件 (1)5 风险分析/危害辨识 (1)5.1 检修总体危害辨识 (1)5.2 解体阶段的风险分析 (1)5.3 检修阶段的风险分析 (1)5.4 回装阶段的风险分析 (1)5.5 文明施工作业措施 (1)6 组织及人员分工 (2)6.1 组织措施 (2)6.2 用工人员组织 (2)7工具、材料明细 (2)8备品备件（无） (3)9修前设备状况（如缺陷、运行情况、渗漏情况等）（无） (3)10检修工序、工艺及质量标准 (4)10.1 试验前准备 (4)11 设备检修质量验收卡 (6)12 备品备件检查（检验）记录（无） (8)13 电容式电压互感器电气试验报告 (9)14．不合格项目审批单 (10)15．完工报告单 (11)16．本检修项目其它反馈（由工作负责人填写） (12)-------------电容式电压互感器电气试验作业指导书1目的1.1 保证电容式电压互感器试验符合检修工艺质量要求、文明生产管理要求。

1.2 为所有参加本项目的工作人员，质检人员确定必须遵循的质量保证程序。

2适用范围适用于北京3引用标准下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

《华北电网有限公司电力设备交接和预防性试验规程》2008年版。

4作业条件4.1电容式电压互感器停电，办理检修工作票。

4.2作业组成员了解试验前电容式电压互感器的缺陷。

4.3作业组成员了解电容式电压互感器的运行状态及电磁式电压互感器的试验数据。

4.4清点所有专用工具试验仪器齐全，检查合适，试验可靠。

4.5参加试验的人员必须熟悉本作业指导书，并能熟记熟背本书的试验项目，试验标准等。

4.6参加本试验项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。

4.7准备好试验用的各易损件及材料。

4.8开工前召开专题会，对各试验参加人员进行组内分工，并且进行安全、技术交底。

电容式电压互感器试验一、电容式电压互感器概述CVT电容式电压互感器由电容分压器和电磁单元组成。

其设计和相互连接使电磁单元的二次电压实质上正比于一次电压，其相位差在连接方向正确时接近于零。

二、电容式电压互感器功能及结构介绍（见设备结构部分）电容式电压互感器外观、铭牌介绍.三、试验前准备工作：1、填写工作票，编写作业控制卡、质量控制卡，办理工作许可手续；2、向工作班成员交待工作内容、人员分工、带电部位和现场安全措施，进行危险点告知，并履行确认手续后开工；3、准备试验用仪器、仪表、工具，所用仪器仪表良好，仪器、仪表、工具应在合格周期内4、查阅被试设备的试验资料，分析设备状况，便于分析判断；5、检查试品外壳，应可靠接地，将被试设备放电，电容分压器高压端接地；6、拆除被试设备高压引线，“N”端、“X”端、二次绕组a、n、辅助绕组da、dn所有连接线，其他检修人员撤离现场；7、检查试品外观，清洁表面污垢；8、接取电源，先测量电源电压是否符合试验要求，电源线必须固定，防止突然断开，检查漏电保护装置是否灵敏动作；9、试验现场周围装设试验围栏，必要时派专人看守；10、抄录铭牌、记录天气情况和温、湿度、安装地点、试验日期。

四、试验的实施试验顺序、项目的简要说明1绝缘电阻：1.1测量目的以及范围：测量目的：有效地发现设备局部或整体受潮和脏污。

测量范围：35kV及以上电容式电压互感器。

1.2测量仪器的选择：最常用的仪表是兆欧表，兆欧表按电源型式分为发电机型和整流电源型；考虑电容式电压互感器低压端和二次绕组绕组还应进行交流耐压试验，兆欧表的电压选用2500V。

1.3绝缘电阻测量方法和内容:1.3.1分压电容器极间绝缘电阻；1.3.2低压端对地绝缘电阻；1.3.3中间变压器各二次绕组间及对外壳的绝缘电阻。

1.4分压电容器极间绝缘电阻的测量接线、操作1.4.1兆欧表上的接线端子“E”是接被试品的接地端的，为正极性；“L”是接被试品高压端的，为负极性；“G”是接屏蔽端的，为负极性。

电容式电压互感器出厂试验电容式电压互感器（简称CVT）的电气原理如图1所示。

由电容分压器和电磁单元组成。

电容分压器由高压电容器C1和中压电容器C2组成，其中对于110 kV CVT C1由一节耦合电容器、220 kV CVT C1由二节耦合电容器、500 kV CVT C1一般由三、四节耦合电容器组成；电磁单元位于油箱内，由中间变压器、谐振电抗器、阻尼器和避雷器组成，二次绕组端子、电容分压器低压端、接地端输电线路的高压电通过电容分压器抽头（通常为10～20 kV）输入电磁单元，经过中压变压器降为低压供计量和继电保护之用。

电磁单元中的电抗器用来补偿电容分压器的容性阻抗，使二次电压随负载变化减小。

阻尼器用来阻尼铁磁谐振。

出厂试验的目的在于检验制造过程中的缺陷和测定CVT的标准级。

一、外观检查检查目的：检查产品外型是否符合规定要求，是否有外观损坏，以及产品试验流程卡是否和产品吻合。

检查依据：企业标准OKF.604.046--2006检查内容：外型应符合规定要求，外观以及中压、低压瓷瓶无损坏，以及产品试验流程卡与产品吻合，外露金属件有良好的防腐蚀层。

二、电容分压器检验电容分压器主要是利用其内部两个串联的电容器组将输电线路的高压电通过电容分压器抽头（通常为10～20 kV）输入电磁单元，经过中压变压器降为低压供计量和继电保护之用。

其检验试验主要包括以下几点：1.电容分压器耐压前、压后电容值和介质损耗正切值测量；2.电容分压器工频耐压试验；3.分压器低压端子对地工频耐压试验；4.局部放电试验；检验依据：GB/T19749--20051、电容分压器耐压前电容值和介质损耗正切值测量测量方法：对电容分压器高压端子与低压端子间施加10KV工频试验电压，利用瑞士2801电桥测量其电容值和介质损耗正切值。

注意：电容分压器的实测电容值与额定值之差应不超过-5%~+10%，任何两单元实测电容之比与这两单元相应额定电容之比值之差不大于后者的5%。

创业计划书之融资方案与渠道写作格式：创业计划书前言：在创业过程中，融资是非常重要的一环，尤其对于初创企业而言，寻找合适的融资方案和渠道可以提供资金支持，帮助实现商业目标。

本文将探讨创业计划书中融资方案与渠道的重要性，并介绍几种常见的融资方案和渠道。

一、融资方案的重要性融资方案是创业计划书中不可或缺的一部分，它能够具体描述企业的融资需求以及如何利用这些资金来支持业务发展。

一个well-designed的融资方案具备以下几个重要方面：1.清晰的资金需求：明确说明企业需要多少资金以及用途，以便投资方能够评估投资风险和回报率。

2.合理的估值和股份分配：根据企业的价值和前景，为投资方提供合理的股权回报方案，既能满足投资方的利益，也能保护创业团队的权益。

3.多元化的融资来源：结合不同的融资方案和渠道，将企业的融资风险分散化，提高融资的成功率。

二、常见的融资方案1.股权融资：企业向风险投资机构或天使投资人出售股份以获取资金。

这种方式适用于有潜力的初创企业，融资方可以通过股权投资获得项目成功后的高回报。

2.债权融资：通过向银行或其他金融机构贷款来获取资金。

债权融资通常需要有稳定的现金流和还款来源，但相比股权融资，创业者可以保留更多的股权控制权。

3.众筹融资：通过互联网平台，向大众集资。

众筹融资使得创业者可以直接与潜在用户和粉丝互动，同时提高了产品推广和市场认可度。

三、融资渠道的选择不同的融资渠道适用于不同的情况，创业者需要根据企业的具体情况和需求选择合适的融资渠道。

以下是几种常见的融资渠道：1.风险投资：风险投资机构通常注重创始人的经验和潜力，他们会提供资金和业务指导，但也要求较高的回报率和股权控制。

2.天使投资人：天使投资人是个人投资者或以个人名义进行投资的基金，他们在早期阶段为企业提供资金和经验，帮助企业起步。

3.银行贷款：银行贷款通常需要较高的信用评估和抵押物，并且对还款能力要求较高。

适用于已有稳定现金流和信用良好的企业。

Q/SYY 2 114-2010-GY01电力变压器及电抗器试验原始记录试验地点：试验依据：委托单位：委托单位地址：报告编号：试验日期：环境条件：温度：℃相对湿度： %型号：额定电压： kV出厂编号：出厂日期：制造厂：1、变压器绝缘电阻2、变压器绕组的tgδ及电容量测试4、变压器接线组别检查7、变压器空载损耗、短路损耗8、工频耐压试验9、变压器感应耐压10、变压器感应耐压带局部放电试验11、变压器绕组变形试验负责人：试验人员：记录人员：审核：Q/SYY 2 114-2010-GY02电压互感器试验原始记录一、电磁式电压互感器绝缘试验试验地点：试验依据：委托单位：委托单位地址：报告编号：试验日期：环境条件：温度：℃相对湿度： % 型号：额定电压： kV 出厂编号：出厂日期：制造厂：1、绝缘电阻试验（MΩ）2、变比检查试验试验负责人：试验人员：记录人员：审核：二、电容式电压互感器绝缘试验试验地点：试验依据：委托单位：委托单位地址：报告编号：试验日期：环境条件：温度：℃相对湿度： % 型号：额定电压：kV 出厂编号：出厂日期：制造厂：3、电容量及介质损耗测试试验负责人：试验人员：记录人员：审核：Q/SYY 2 114-2010--GY03电流互感器试验原始记录试验地点：试验依据：委托单位：委托单位地址：报告编号：试验日期：环境条件：温度：℃相对湿度： % 型号：额定电压：kV 出厂编号：出厂日期：制造厂：1、绝缘绕组（MΩ）2、变比、极性检查3、介质损耗与电容量测试4、交流耐压试验试验负责人：试验人员：记录人员：审核：Q/SYY 2 114-2010-GY04断路器试验原始记录试验地点：试验依据：委托单位：委托单位地址：报告编号：试验日期：环境条件：温度：℃相对湿度： % 型号：额定电压：kV 出厂编号：出厂日期：制造厂：1、辅助和控制回路绝缘电阻与交流耐压（MΩ）2、断口及对地绝缘电阻试验3、导电回路电阻（μΩ）4、机械特性（ms）5、断口并联电容器的电容量和介质损耗角正切6、最低动作电压（V）7、断路器交流耐压试验负责人：试验人员：记录人员：审核：Q/SYY 2 114-2010-GY05隔离开关试验原始记录试验地点：试验依据：委托单位：委托单位地址：报告编号：试验日期：环境条件：温度：℃相对湿度： % 型号：额定电压：kV 出厂编号：出厂日期：制造厂：1、辅助和控制回路绝缘电阻与交流耐压（MΩ）2、主回路绝缘电阻（MΩ）3、导电回路电阻（μΩ）4、交流耐压试验负责人：试验人员：记录人员：审核：Q/SYY 2 114-201-GY06电力电缆试验原始记录试验地点：试验依据：委托单位：委托单位地址：报告编号：试验日期：环境条件：温度：℃相对湿度： % 型号：额定电压：kV 出厂编号：出厂日期：制造厂：1、绝缘电阻（ MΩ）2、导体电阻（mΩ）3、主绝缘交流耐压试验4、外护层直流耐压试验负责人：试验人员：记录人员：审核：套管试验原始记录试验地点：试验依据：委托单位：委托单位地址：报告编号：试验日期：环境条件：温度：℃相对湿度： % 型号：额定电压：kV 出厂编号：出厂日期：制造厂：1、绝缘电阻测量（MΩ）2、介质损耗及电容量测试试验负责人：试验人员：记录人员：审核：无间隙金属氧化物避雷器试验原始记录试验地点：试验依据：委托单位：委托单位地址：报告编号：试验日期：环境条件：温度：℃相对湿度： %型号：额定电压：kV出厂编号：系统运行电压：出厂日期：制造厂：1、绝缘电阻和直流试验2、底座绝缘电阻（MΩ）3、运行电压下阻性电流测量4、放电计数器检查试验负责人：试验人员：记录人员：审核：耦合电容器试验原始记录试验地点：试验依据：委托单位：委托单位地址：报告编号：试验日期：环境条件：温度：℃相对湿度： %型号：额定电压：kV出厂编号：出厂日期：制造厂：1、绝缘电阻测量（MΩ）2、电容量及介质损耗测试试验负责人：试验人员：记录人员：审核：接地装置接地电阻试验原始记录试验地点：试验依据：委托单位：委托单位地址：报告编号：试验日期：环境条件：温度：℃相对湿度： %地网对角线D的长度：接地电阻测量结果：电压极位置pl - p2x距离（km）U0（V）U1（V）I1（A）U2（V）I2（A）阻值（试验负责人：试验人员：记录人员：审核：绝缘子测试原始记录试验地点：试验依据：委托单位：委托单位地址：报告编号：试验日期：环境条件：温度：℃相对湿度： % 型号：额定电压：kV 出厂日期：制造厂：1、绝缘子等值盐密2、绝缘电阻测量（MΩ）3、耐压试验试验负责人：试验人员：记录人员：审核：Q/SYY 2 114-2010-GY12发电机试验原始记录试验地点：试验依据：委托单位：委托单位地址：报告编号：试验日期：环境条件：温度：℃相对湿度： % 型号：额定电压：kV 出厂编号：出厂日期：制造厂：1、定子绕组的绝缘电阻、吸收比或极化指数（MΩ）2 、定子绕组直流电阻测量（mΩ）3、定子绕组直流耐压试验及泄漏电流测量（μA）4、转子绕组绝缘电阻测量（MΩ）5、转子绕组直流电阻测量（mΩ）6、转子绕组交流阻抗测量7、轴电压试验负责人：试验人员：记录人员：审核：Q/SYY 2 114-2010-GY13绝缘操作杆试验原始记录检测/验地点：高压试验大厅报告编号：共页第页委托单位：检测/验日期：有效期：环境条件：温度：℃相对湿度： % 海拔高度： m检测/验主要依据标准：检测/验仪器设备：共页第页检测/验结论：检测/验人员：校核人员：共页第页检测/验结论：检测/验人员：校核人员：Q/SYY 2 114-2010-GY14带电作业用绝缘绳索试验原始记录检测/验地点：高压试验大厅报告编号：共页第页委托单位：检测/验日期：有效期：环境条件：温度：℃相对湿度： % 海拔高度： m检测/验主要依据标准：检测/验仪器设备：带电作业用绝缘绳索工频耐压试验记录共页第页检测/验结论：检测/验人员：校核人员：带电作业用绝缘绳索冲击试验记录共页第页检测/验结论：检测/验人员：校核人员：Q/SYY 2 114-2010-GY15带电作业硬梯试验原始记录检测/验地点：高压试验大厅报告编号：共页第页委托单位：检测/验日期：有效期：环境条件：温度：℃相对湿度： % 海拔高度： m检测/验主要依据标准：带电作业硬梯耐压试验记录共页第页检测/验结论：检测/验人员：校核人员：Q/SYY 2 114-2010-GY16高压试验设备送检原始记录送检单位送检单位地址报告/证书编号被检测设备名称型号编号等级制造厂测量范围 . 标准设备名称型号编号 . 等级标准测量范围 . 标准证书号有效期 . 温度湿度检测/校准依据检测/校准地点检定结论 . 检测/校准人员检测/校准核验员检测/校准日期 .Q/SYY 2 114-2010-GY17高压现场试验通用原始记录试验地点：试验依据：委托单位：委托单位地址：报告编号：试验日期：环境条件：温度：℃相对湿度： % 型号：额定电压：kV 出厂编号：出厂日期：制造厂：试验负责人：试验人员：记录人员：审核：。
