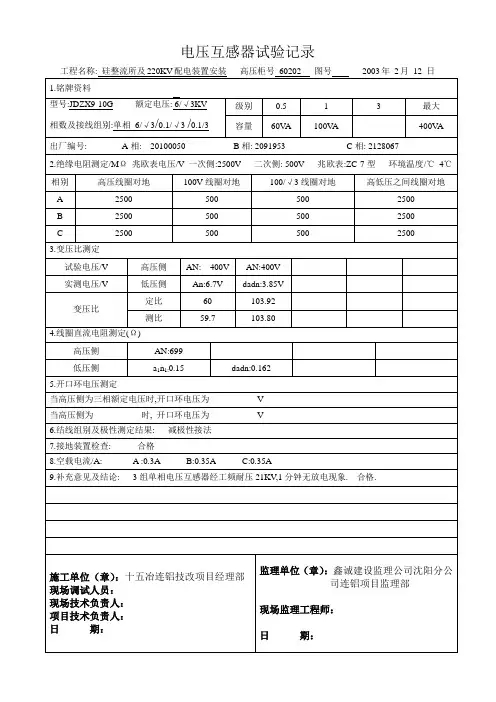

电压互感器试验记录

PSET6010VTDH电子式电压互感器试验大纲及记录国电南京自动化股份有限公司2008 年3 月8 日PSET6010VTDH电子式电压互感器试验大纲及记录拟制校核标准化批准PSET6010VTDH电子式电压互感器试验大纲及记录产品编号检测人员检验人员检测日期国电南京自动化股份有限公司2008年3 月8 日1检测环境条件（1）环境温度：℃；（2）相对湿度：％；2额定参数核定3试验依据标准GB 20840.7-2007…………………………………………………………………………《电子式电压互感器》Q/GDNZ.JB901-2008…………………………………………………………………………《电子式互感器》4外观检查结果符合要求时，标示“√”, 否则标示“×”，没有则标“/”。

（1）出线端子标志正确；□（2）互感器及机箱表面平整、清洁、无划痕、紧固件无松动、脱落及锈蚀现象；□（3）产品标牌及厂牌清晰无误，符合设计要求；□（4）安全标志完整正确。

□检查方法：用目测手感法在自然光线下逐项进行检查。

5一次端子短时工频耐压试验在正常试验大气条件下，电流互感器应能承受历时1min的工频耐压试验而无击穿闪络及元件损坏现象。

试验过程中，被试回路施加电压时其余回路等电位互联接地。

工频电压：42kV施加时间：1min试验结果是否正确：正确□不正确□6局部放电测量预加电压42kV，测量电压15kV，允许局部放电量≤50pC，实测视在放电量：；预加电压42kV，测量电压8.5kV，允许局部放电量≤20pC，实测视在放电量：。

试验结果是否正确：正确□不正确□7二次绕组短时工频耐压试验及绝缘电阻测量按产品标准Q/GDNZ.JB901－2008《电子式互感器》中规定的技术要求，用耐压测试仪按不同的电压进行耐压试验。

在正常试验大气条件下，装置应能承受历时1min的耐压试验而无击穿闪络及元件损坏现象。

试验过程中，任一被试回路施加电压时其余回路等电位互联接地。

电压互感器试验记录工程名称：汽轮发电机组安装工程分部名称：电气安装工程电压互感器试验记录工程名称：汽轮发电机组安装工程分部名称：电气安装工程电压互感器试验记录工程名称：汽轮发电机组安装工程分部名称：电气安装工程电压互感器试验记录工程名称：汽轮发电机组安装工程分部名称：电气安装工程电压互感器试验记录工程名称：汽轮发电机组安装工程分部名称：电气安装工程E.1～E.27 表SH/T3543－G501～SH/T3543－G516为电气设备试验记录（以下简称试验记录）。

表SH/T 3543－G517～SH/T 3543－G526为电气安装工程安装检查记录（以下简称安装检查记录）。

以上表格未包括的安装检查记录和试验记录，分别使用SH/T 3543－G122和SH/T 3543－G123。

试验记录表格中交流耐压持续时间宜为1min，故没有单列耐压时间栏。

如不是1min，应在“备注”中说明。

试验记录表格中未能包含但实际工作中必须试验的项目，填写于备注栏中。

在一些安装检查记录表格中的“检查内容”和“安装调整”栏中留有空格，用以填写表中未列入又需进行检查的项目。

“检查结果”栏符合设计文件和规范要求时填写合格，反之填写不合格，未发生的项目填写“—”，有计量单位的填写实测数据。

部分表中的电源相序采用了规范符号“L1、L2、L3”代替了“A、B、C”；设备端相序采用了规范符号“U、V、W”代替了“A、B、C”。

E.4 SH/T3543－G504“电力变压器试验记录”用于双线圈电力变压器，也可用于变流、整流、电炉变压器。

“铭牌变比”和“实测变比”栏只填写比值，但铭牌的“额定电压”栏应填写一次电压/二次电压（如6/0.4±2×2.5%）。

为规范使用电气符号，直流电阻的“接线”栏目的电源相序采用“l1、l2、l3”代替了“a、b、c”；“变压比”栏目采用了规范符号“L1L2/l1l2、L2L3/l2l3、L3L1/l3l1”代替了“AB/ab、BC/bc、CA/ca”。

使用单位：宁国水泥厂日期：产品型号：额定电压：额定变比：级次组合：额定频率：安装类别：出厂编号：出厂日期：盘柜编号：盘柜名称：四、绕组直流电阻实验五、空载实验二次绕组施加额定电压100V，空载电流A：、B：、C：。

六、出线端子检验检验结果：结论：实验人员：审核：使用单位：华兴华工日期：产品型号：JDZ10-6 额定电压：6KV额定变比：6000/√3/100√3/100/3KV 级次组合：0.5/6P额定频率：50HZ 安装类别：户内出厂编号：A:1706/B:1712/C:1754 出厂日期：A:05-3-30/B:05-3-20/C:05-3-30 盘柜编号：202 AH2 盘柜名称：四、绕组电阻实验一次绕组KΩ，二次绕组Ω。

五、空载实验二次绕组施加额定电压100V，空载电流A。

六、出线端子检验检验结果：备注：电流互感器1-6项实验内容中有任何一项不合格结论均为不合格，零序互感器实验内容中任何一项不合格结论为不合格。

“□”中打钩表示合格。

实验人员：审核：使用单位：华兴华工日期：产品型号：JDZ10-6 额定电压：6KV额定变比：6/√3/100√3/100/3KV 级次组合：0.5/6P额定频率：50HZ 安装类别：户内出厂编号：A:0214/C:0215 出厂日期：A:05-3-28/B:05-3-30盘柜编号：202 AH1 盘柜名称：四、绕组电阻实验一次绕组KΩ，二次绕组Ω。

五、空载实验二次绕组施加额定电压100V，空载电流A。

六、出线端子检验检验结果：备注：电流互感器1-6项实验内容中有任何一项不合格结论均为不合格，零序互感器实验内容中任何一项不合格结论为不合格。

“□”中打钩表示合格。

实验人员：审核：。

及余热回收综合利用项目发电厂房工段用途： 1#进线柜PT一次侧加压21KV，时间1min，结论合格。

7、结论：合格8、依据标准：电气装置安装工程电气设备交接试验标准（GB50150-2006）9、使用仪器：直流电阻测试仪 TG- 3960- A #0008323 变比测试仪绝缘电阻测试仪 PC27-2H ；交流电压表 T19/1-V 级 # #指针式万用表 MF- 47 #0098666；高压试验变压器 TDM 5KVA #0917及余热回收综合利用项目发电厂房工段用途： 2#进线柜PT一次侧加压21KV，时间1min，结论合格。

9、结论：合格8、依据标准：电气装置安装工程电气设备交接试验标准（GB50150-2006）9、使用仪器：直流电阻测试仪 TG- 3960- A #0008323 变比测试仪绝缘电阻测试仪 PC27-2H ；交流电压表 T19/1-V 级 # #指针式万用表 MF- 47 #0098666；高压试验变压器 TDM 5KVA #0917及余热回收综合利用项目发电厂房工段用途： G13AH 励磁PT柜一次侧加压21KV，时间1min，结论合格。

11、结论：合格8、依据标准：电气装置安装工程电气设备交接试验标准（GB50150-2006）9、使用仪器：直流电阻测试仪 TG- 3960- A #0008323 变比测试仪绝缘电阻测试仪 PC27-2H ；交流电压表 T19/1-V 级 # #指针式万用表 MF- 47 #0098666；高压试验变压器 TDM 5KVA #0917及余热回收综合利用项目发电厂房工段用途： G23AH 励磁PT柜一次侧加压21KV，时间1min，结论合格。

13、结论：合格8、依据标准：电气装置安装工程电气设备交接试验标准（GB50150-2006）9、使用仪器：直流电阻测试仪 TG- 3960- A #0008323 变比测试仪绝缘电阻测试仪 PC27-2H ；交流电压表 T19/1-V 级 # #指针式万用表 MF- 47 #0098666；高压试验变压器 TDM 5KVA #0917及余热回收综合利用项目发电厂房工段用途： G12AH 机端PT柜一次侧加压21KV，时间1min，结论合格。

电压互感器试验记录
DQ1-19单位工程名称工程编号
安装地点试验日期
铭牌型号接线组别准确等级容量（V A）
最大容量
（V A）
变压比出厂编号A相B相C相制造厂
绝缘试验
项目
测试部位
绝缘电阻（MΩ）交流耐压介质损耗
L1L2L3电压
（KV）
时间
（min）
tgδ（%）温度（0C）高压－低压、辅助及地
低压－高压、辅助及地
辅助线圈－二次、及地
直流电阻Ω相别二次线圈基本二次线圈辅助二次线圈温度（0C）接线组别及极性检查L1
L2
L3
变压比
相别铭牌变比实测变比比差变比误差（%）L1
L2
L3
试验方法及仪表
空载电流相别额定电压（V）空载电流（μA）
绝缘油
击穿电
压（KV）
相别五次击穿电压平均值（KV）L1L1
L2L2
L3L3
其它结论
试验班（组）长：
质检员：
技术负责人：
年月日建设（监理）单位专业工程师：
年月日
说明：“变流比试验”栏，当用双电流表示法反做核对性试验，且差在许值范围内时可不测量角差；有特殊要求需做精度测量时，使用互感器试验仪测量角差。

“电流互感器35KV及以上等级时，才做介质损耗。

电压互感器实验电压互感器实验电压误差（比值差） voltage error (ratio error)互感器在测量电压时所出现的误差，它是由于实际电压比不等于额定电压比而造成的。

以百分值表示的电压误差用下式表示：式中：K n---额定电压比；U p----实际一次电压V；U s----在测量条件下，施加U p时的实际二次电压V。

3.11 相位差（相移） phase displacement互感器一次电压相量与二次电压相量的相位之差。

相量方向是按理想互感器的相位差为零来选定的。

若二次电压相量超前一次电压相量，则相位差为正值。

它通常用(′)[角]分表示。

注：1°＝60′＝（π/180）rad 1′＝60"＝(π/10 800)rad。

本定义只在电压为正弦波时正确。

3.12 准确度等级 accuracy class对电压互感器所给定的等级。

互感器在规定使用条件下，误差应在规定的限值内。

3.13 额定负载 rated burden二次回路的负荷用电阻表示。

确定互感器准确等级所依据负荷值。

3.14 额定绝缘水平 rated insulation level一组耐受电压值，它表示互感器绝缘所能承受的耐压强度。

3.15 微型电压互感器 miniature voltage transformers一种二次电压为0.1V～10V的电压互感器。

绝缘要求4.3.1.1 一次和二次绕组间的绝缘要求一次绕组与二次绕组间额定工频耐受电压为3kV（方均根值），当指明绝缘要求按Ⅱ类防护绝缘要求时，工频耐受电压为4kV（方均根值）。

4.3.1.2 二次绕组的绝缘要求二次绕组绝缘应能承受额定工频耐受电压3kV（方均根值）。

4.3.1.3 两个二次绕组间的绝缘要求一次绕组间的额定工频耐受电压为3kV(方均根值)，当指明绝缘要求按Ⅱ类防护绝缘要求时，工频耐受电压为4kV（方均根值）;二次绕组间的额定工频耐受电压为0.5kV（方均根值）。
