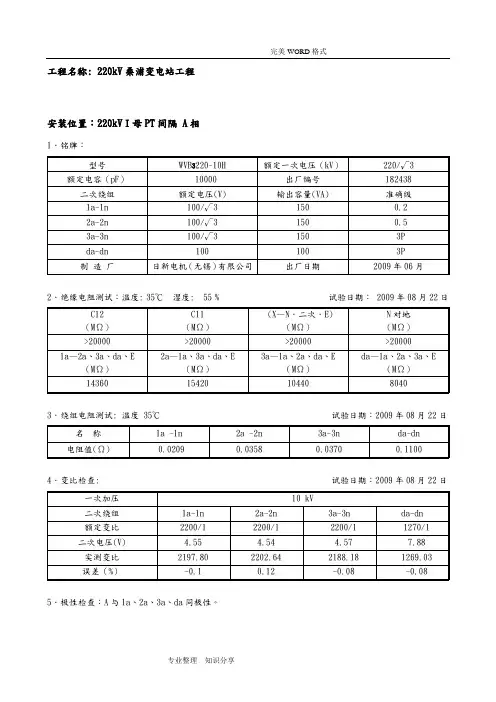

工程名称: 220kV桑浦变电站工程安装位置:220kVⅠ母PT间隔 A相1.铭牌:2.绝缘电阻测试:温度: 35℃湿度: 55 % 试验日期: 2009年08月22日3.绕组电阻测试: 温度 35℃试验日期:2009年08月22日4.变比检查: 试验日期:2009年08月22日5.极性检查:A与1a、2a、3a、da同极性。
6.电容值及介损测试:湿度:55% 试验日期:2009年08月22日7.交流耐压试验: 试验日期:2009年08月22日8. 试验仪器仪表:9. 试验结果: 合格试验人员: 试验负责人:工程名称: 220kV 桑浦变电站工程C 11C 2 AC 12 N EBA ’安装位置:Ⅰ母PT间隔 B相1.铭牌:2.绝缘电阻测试:温度: 34℃湿度: 55 % 试验日期: 2009年08月22日3.绕组电阻测试: 温度 34℃试验日期:2009年08月22日4.变比检查: 试验日期:2009年08月22日5.极性检查:A与1a、2a、3a、da同极性。
6.电容值及介损测试:A湿度:55%试验日期:2009年08月22日7.交流耐压试验:试验日期:2009年08月22日8. 试验仪器仪表:9. 试验结果: 合格试验人员:试验负责人:工程名称: 220kV桑浦变电站工程安装位置:Ⅰ母PT 间隔 C 相1.铭牌:2.绝缘电阻测试:温度: 35℃ 湿度: 55 % 试验日期: 2009年08月22日3.绕组电阻测试: 温度 35℃ 试验日期:2009年08月22日4.变比检查: 试验日期:2009年08月22日5.极性检查:A 与1a 、2a 、3a 、da 同极性。
6.电容值及介损测试:A湿度:55%试验日期:2009年08月22日7.交流耐压试验:试验日期:2009年08月22日8. 试验仪器仪表:9. 试验结果: 合格试验人员:试验负责人:工程名称: 220kV桑浦变电站工程安装位置:Ⅱ母PT间隔 A相1.铭牌:2.绝缘电阻测试:温度: 34℃ 湿度: 55 % 试验日期: 2009年08月24日3.绕组电阻测试: 温度 34℃ 试验日期:2009年08月24日4.变比检查: 试验日期:2009年08月24日5.极性检查:A 与1a 、2a 、3a 、da 同极性。

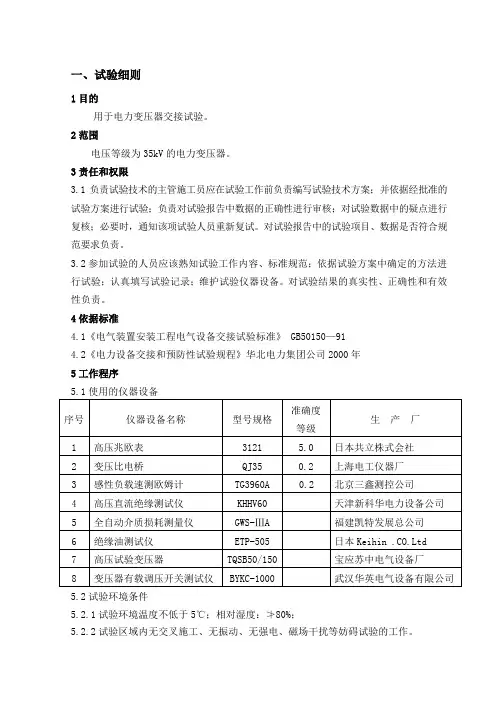

一、试验细则1目的用于电力变压器交接试验。
2范围电压等级为35kV的电力变压器。
3责任和权限3.1负责试验技术的主管施工员应在试验工作前负责编写试验技术方案;并依据经批准的试验方案进行试验;负责对试验报告中数据的正确性进行审核;对试验数据中的疑点进行复核;必要时,通知该项试验人员重新复试。
对试验报告中的试验项目、数据是否符合规范要求负责。
3.2参加试验的人员应该熟知试验工作内容、标准规范;依据试验方案中确定的方法进行试验;认真填写试验记录;维护试验仪器设备。
对试验结果的真实性、正确性和有效性负责。
4依据标准4.1《电气装置安装工程电气设备交接试验标准》 GB50150—914.2《电力设备交接和预防性试验规程》华北电力集团公司2000年5工作程序5.1使用的仪器设备5.2试验环境条件5.2.1试验环境温度不低于5℃;相对湿度:≯80%;5.2.2试验区域内无交叉施工、无振动、无强电、磁场干扰等妨碍试验的工作。
5.2.3高压试验时,在试验区域内不得有造成其他人危险的因素。
5.2.4电源电压波动幅度不超过±5%;电源电压的畸变率不超过5%,试验电源频率与额定频率之差应在额定频率的1%以内。
5.3试验前的准备工作5.3.1制定试验技术方案,进行技术交底。
5.3.2布置试验场地,对正常试验和特殊性试验必须有试验接线图。
5.3.3试验接线后需经第二人按结线图复查,以保证接线正确。
5.3.4试验前应检查工作电源及接地是否可靠。
5.4试验方法5.4.1测量绕组连同套管的直流电阻 1)测量应在各分接头所有位置上进行;2)对1600kVA 及以下三相变压器,各相测得值的相互差值应小于平均值的4%,线间测得值的相互差值应小于平均值的2%;1600kVA 以上的三相变压器,各相测得值的相互差值应小于平均值的2%,线间测得值的相互差值应小于平均值的1%;三相电阻不平衡率计算:3)直阻测量方法a) 用感性负载速测欧姆计测量绕组直流电阻时,其接线及测量方法应符合测试仪器的技术要求。

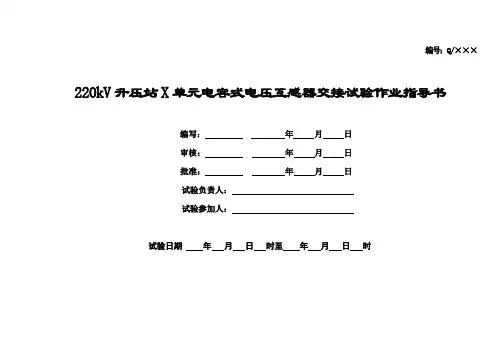

编号:Q/×××220kV升压站X单元电容式电压互感器交接试验作业指导书
编写:年月日
审核:年月日
批准:年月日
试验负责人:
试验参加人:
试验日期年月日时至年月日时
1适用范围
本作业指导书适用于220kV升压站X单元电容式电压互感器现场交接试验。
2引用文件
3试验前准备工作安排
3.1准备工作安排
3.2人员要求
3.3仪器仪表和工具
3.4危险点分析
3.5安全措施
3.6试验分工
4 试验程序4.1开工
4.2试验项目和操作标准
4.3竣工
5试验总结
6作业指导书执行情况评估
7 附录
a.试验接线图
图1自激法测量C1试验接线图图2 自激法测量C2试验接线图
试验记录:
电容式电压互感器绝缘试验记录。

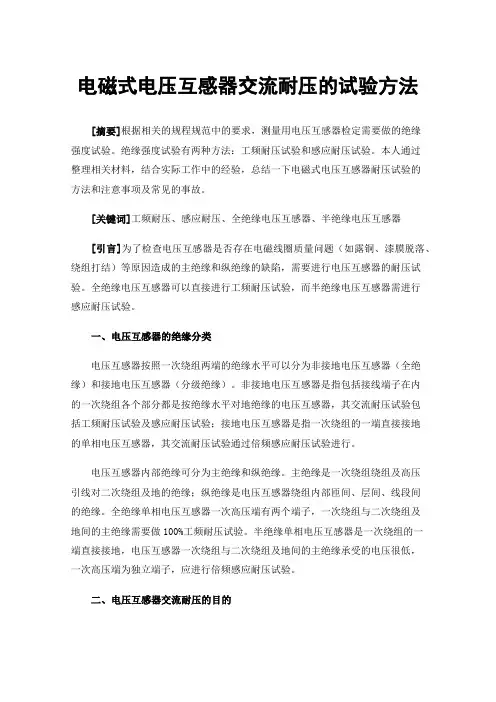

电磁式电压互感器交流耐压的试验方法[摘要]根据相关的规程规范中的要求,测量用电压互感器检定需要做的绝缘强度试验。
绝缘强度试验有两种方法:工频耐压试验和感应耐压试验。
本人通过整理相关材料,结合实际工作中的经验,总结一下电磁式电压互感器耐压试验的方法和注意事项及常见的事故。
[关键词]工频耐压、感应耐压、全绝缘电压互感器、半绝缘电压互感器[引言]为了检查电压互感器是否存在电磁线圈质量问题(如露铜、漆膜脱落、绕组打结)等原因造成的主绝缘和纵绝缘的缺陷,需要进行电压互感器的耐压试验。
全绝缘电压互感器可以直接进行工频耐压试验,而半绝缘电压互感器需进行感应耐压试验。
一、电压互感器的绝缘分类电压互感器按照一次绕组两端的绝缘水平可以分为非接地电压互感器(全绝缘)和接地电压互感器(分级绝缘)。
非接地电压互感器是指包括接线端子在内的一次绕组各个部分都是按绝缘水平对地绝缘的电压互感器,其交流耐压试验包括工频耐压试验及感应耐压试验;接地电压互感器是指一次绕组的一端直接接地的单相电压互感器,其交流耐压试验通过倍频感应耐压试验进行。
电压互感器内部绝缘可分为主绝缘和纵绝缘。
主绝缘是一次绕组绕组及高压引线对二次绕组及地的绝缘;纵绝缘是电压互感器绕组内部匝间、层间、线段间的绝缘。
全绝缘单相电压互感器一次高压端有两个端子,一次绕组与二次绕组及地间的主绝缘需要做100%工频耐压试验。
半绝缘单相电压互感器是一次绕组的一端直接接地,电压互感器一次绕组与二次绕组及地间的主绝缘承受的电压很低,一次高压端为独立端子,应进行倍频感应耐压试验。
二、电压互感器交流耐压的目的交流耐压试验是鉴定电气设备绝缘强度最直接的办法,它对于判断电气设备是否能投入运行具有决定性的意义。
也是保证设备的绝缘水平,避免绝缘发生事故的重要手段。
交流耐压试验是破坏性试验,被试品的绝缘电阻等常规试验结果合格后才能进行交流耐压试验,如发现被试品的绝缘不良时(如受潮、局部缺陷等),应先进行处理合格后再进行交流耐压试验,避免造成被试品的绝缘击穿现象。
电容式电压互感器试验一、电容式电压互感器概述CVT电容式电压互感器由电容分压器和电磁单元组成。
其设计和相互连接使电磁单元的二次电压实质上正比于一次电压,其相位差在连接方向正确时接近于零。
二、电容式电压互感器功能及结构介绍(见设备结构部分)电容式电压互感器外观、铭牌介绍.三、试验前准备工作:1、填写工作票,编写作业控制卡、质量控制卡,办理工作许可手续;2、向工作班成员交待工作内容、人员分工、带电部位和现场安全措施,进行危险点告知,并履行确认手续后开工;3、准备试验用仪器、仪表、工具,所用仪器仪表良好,仪器、仪表、工具应在合格周期内4、查阅被试设备的试验资料,分析设备状况,便于分析判断;5、检查试品外壳,应可靠接地,将被试设备放电,电容分压器高压端接地;6、拆除被试设备高压引线,“N”端、“X”端、二次绕组a、n、辅助绕组da、dn所有连接线,其他检修人员撤离现场;7、检查试品外观,清洁表面污垢;8、接取电源,先测量电源电压是否符合试验要求,电源线必须固定,防止突然断开,检查漏电保护装置是否灵敏动作;9、试验现场周围装设试验围栏,必要时派专人看守;10、抄录铭牌、记录天气情况和温、湿度、安装地点、试验日期。
四、试验的实施试验顺序、项目的简要说明1绝缘电阻:1.1测量目的以及范围:测量目的:有效地发现设备局部或整体受潮和脏污。
测量范围:35kV及以上电容式电压互感器。
1.2测量仪器的选择:最常用的仪表是兆欧表,兆欧表按电源型式分为发电机型和整流电源型;考虑电容式电压互感器低压端和二次绕组绕组还应进行交流耐压试验,兆欧表的电压选用2500V。
1.3绝缘电阻测量方法和内容:1.3.1分压电容器极间绝缘电阻;1.3.2低压端对地绝缘电阻;1.3.3中间变压器各二次绕组间及对外壳的绝缘电阻。
1.4分压电容器极间绝缘电阻的测量接线、操作1.4.1兆欧表上的接线端子“E”是接被试品的接地端的,为正极性;“L”是接被试品高压端的,为负极性;“G”是接屏蔽端的,为负极性。

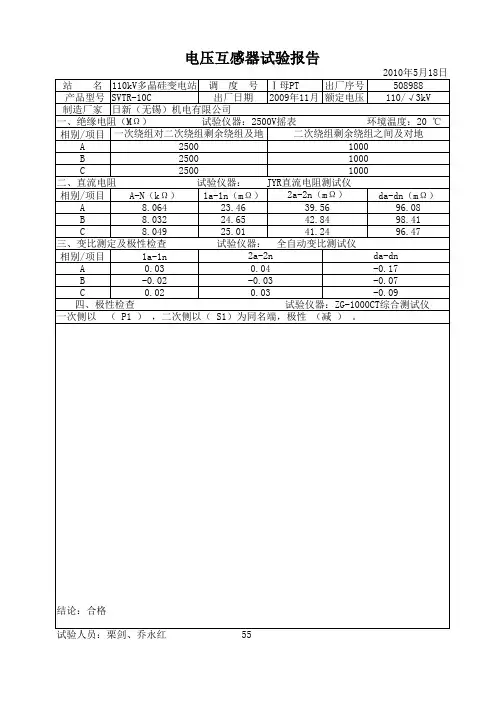

110kV SF6电磁式电压互感器高压试验报告变电站:XXXX0kV变电站试验日期:2017.5.15设备名称1YYH电压互感器试验性质交接环境温度20℃环境湿度30%型号JSQXH1-110 额定一次电压110/√3制造厂平高集团有限公司生产日期2017.1二次绕组1a1n 2a2n 3a3n dadn额定二次电压0.1/√3 0.1/√3 0.1/√3 0.1 准确级0.2 0.5 0.5 3P额定二次负荷50 50 50 100 出厂编号ABC:16S00219一、绝缘电阻(MΩ):使用仪器:KEW3121B指针式兆欧表(2500V)编号:E0024809 有效期至: 2018.2.21相别N对地N对二次二次对地二次间A 75000 74000 20000 25000B 75000 76000 21000 24000C 76000 75000 22000 22000引用标准:《GB50150-2016 电气装置安装工程电气设备交接试验标准》10.0.3条:1、测量一次绕组对二次绕组及外壳、各二次绕组间及其对外壳的绝缘电阻;绝缘电阻值不宜低于1000(MΩ);2、绝缘电阻测量应使用2500V兆欧表。
二、线圈直流电阻:使用仪器:BZC3391B变压器直流电阻测试仪编号:JD327 有效期至: 2018.2.21A B CAN (kΩ)8.14 8.16 8.211a1n(mΩ)34.83 34.85 35.282a2n(mΩ)36.31 35.36 36.333a3n(mΩ)36.79 36.38 37.94dadn(mΩ)175.7 175.1 176.3引用标准:《GB50150-2016 电气装置安装工程电气设备交接试验标准》10.0.8条:一次绕组直流电阻测量值,与换算到同一温度下的出厂值比较,相差不宜大于10%。
二次绕组直流电阻测量值,与换算到同一温度下的出厂值比较,相差不宜大于15%。
根据国家标准《电气装置安装工程电气设备交接试验标准》。
编号GB50150-1991。

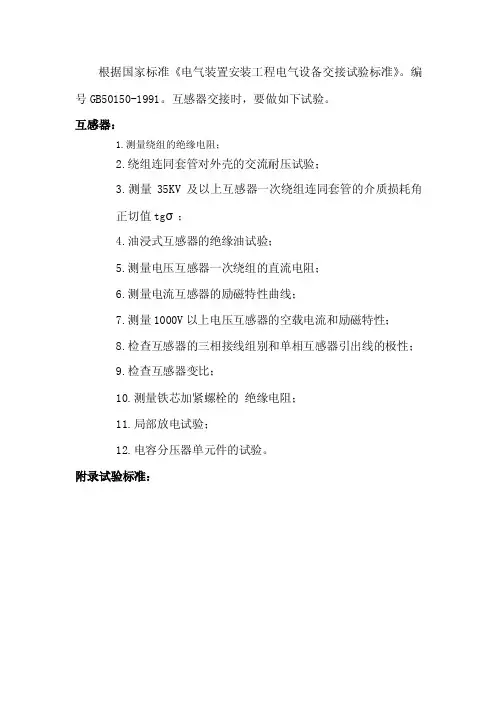

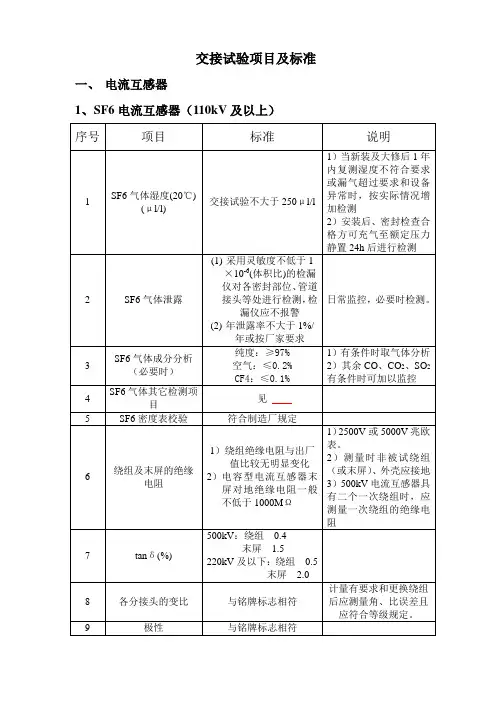

互感器交接时,要做如下试验。
互感器:1.测量绕组的绝缘电阻;2.绕组连同套管对外壳的交流耐压试验;3.测量35KV及以上互感器一次绕组连同套管的介质损耗角正切值tgσ;4.油浸式互感器的绝缘油试验;5.测量电压互感器一次绕组的直流电阻;6.测量电流互感器的励磁特性曲线;7.测量1000V以上电压互感器的空载电流和励磁特性;8.检查互感器的三相接线组别和单相互感器引出线的极性;9.检查互感器变比;10.测量铁芯加紧螺栓的绝缘电阻;11.局部放电试验;12.电容分压器单元件的试验。
附录试验标准:互感器:(套管式电流互感器按1、2、6、9进行)1.测量绕组的绝缘电阻;测量一次绕组对二次绕组及外壳、各二次绕组间及其对外壳的绝缘电阻;110KV及以上油纸电容式电流互感器,应测末屏对二次绕组及地的绝缘电阻,用2500V兆欧表测量,绝缘电阻值不应小于1000MΩ。
2.绕组连同套管对外壳的交流耐压试验;见变压器试验标准;二次绕组之间及其对外壳的工频耐压试验电压标准应为2000V。
3.测量35KV及以上互感器一次绕组连同套管的介质损耗角正切值tgσ;(一)、电流互感器:1. 介质损耗角正切值tgσ(%)不应大于下表中o容值,实测量值与出厂试验值或产品铭牌值比较,其差值宜在±10%范围内。
(二)、电压互感器:1.35KV油浸式电压互感器的介质损耗角正切值tgσ(%)不σ值不应大于出厂试验值的130%。
4.油浸式互感器的绝缘油试验;1.绝缘油电气强度试验标准见(绝缘油)。
2.电压等级在63KV以上的互感器,应进行油中溶解气体的色谱分析。
油中溶解气体含量与产品出厂值相比应无明显差别。
3.电压等级在110KV及以上的互感器,应进行油中微量水测量:对110KV的微量水含量不应大于20ppm;220KV的微量水含量不应大于15ppm.4.当互感器的介质损耗角正切值tgσ(%)较大,但绝缘油的其他性能试验又属正常时,可按绝缘油的第11项进行绝缘油的介质损耗角正切值tgσ测量。
35kV干式电压互感器试验方案1 目的:用于35kV干式电压互感器交接试验。
2 范围:电压等级为35kV的干式电压互感器。
3 责任和权限3.1 负责试验的人员应了解试验内容、试验方法,认真做好试验记录,维护仪器设备,对试验结果的真实性、正确性和有效性负责。
3.2 试验人员负责出具试验报告,参与该项试验的其他试验人员对试验数据进行审核,由试验室经理批准签发试验报告。
4 依据标准 GB1207—2016《电压互感器》 GB50150—2016《电气装置安装工程电气设备交接试验标准》《山东电力集团公司电力设备交接和预防性试验规程》5 试验项目5.1测量绕组的绝缘电阻;5.2测量一次绕组的直流电阻;5.3检查互感器的联结组别或极性;5.4测量互感器变比测量;5.5测量励磁特性曲线;5.6绕组的交流耐压试验;5.7局部放电测试。
6.试验方法6.1测量绕组的绝缘电阻6.1.1测量前对被测绕组应充分放电,用2500V及以上兆欧表进行测试。
分别测量一次绕组,各二次绕组的绝缘电阻。
6.1.2测量时,各非被试绕组、底座、外壳应接地。
测量时二次绕组绝缘电阻的时间应持续60S,替代二次绕组的交流耐压测试。
6.1.3测量结果应符合以下规定:6.1.3绝缘电阻值不应低于出厂试验值相的70%。
测量一次绕组对二次绕组及外壳、各二次绕组间及其外壳的绝缘电阻,不宜低于1000兆欧。
6.2测量一次绕组的直流电阻6.2.1绕组直流电阻采用直流电阻测试仪进行测量。
测试中,仪器先对试品充电,读取试品稳定的直流电阻值。
6.2.3测量结果应符合以下规定:在相同温度下,测量结果与产品出厂试验值或初始值比较,应无明显差别(一次绕组直流电阻测量值,与换算到同一温度下的出厂值比较,相差不宜大于10%,二次绕组直流电阻测量,与换算到同一温度下的出厂值比较,相差不宜大于15%)。
6.3检查互感器引出线的联结组别或极性6.3.1用直流法或交流法测试引出线的联结组别或极性。
互感器交接试验项目在说互感器交接试验之前,先说以下互感器原理:互感器又称为仪用变压器,是电流互感器和电压互感器的统称,其原理是通过铁芯、一次绕组、二次绕组的匝比,将高电压变成低电压、大电流变成小电流的一种装置,其原理如下图:互感器交接试验只是针对互感器投入运行前按照电力预防性试验规范进行的一种试验要求。
电流互感器、电压互感器交接试验项目包括以下内容:1、电流、电压互感器的绝缘电阻测量;2、测量35kV及以上电压等级的互感器的介质损耗因数(tan&电容值)及电容量;3、局部放电试验;4、交流耐压试验;5、绝缘介质性能试验;6、测量绕组的直流电阻;7、检查接线绕组组别和极性;8、误差及变比测量;9、测量电流互感器的励磁特性曲线(伏安特性);10、测量电磁式电压互感器的励磁特性(伏安特性);11、电容式电压互感器(CVT)的检测; 12、密封性能检查。
电流互感器、电压互感器交接试验项目,应符合下列规定:1、电压互感器应按本标准第1、2、3、4、5、6、7、8、10、11和12条进行交接试验;2、电流互感器应按本标准第1、2、3、4、5、6、7、8、9和12条进行交接试验;3、SF6封闭式组合电器中的电流互感器应按本标准第7、8和9条进行交接试验,二次绕组应按本标准第1条和第6条进行交接试验;SF6封闭式组合电器中的电压互感器应按本标准第6、7、8和12条进行试验,另外还应进行二次绕组间及对地绝缘电阻测量,一次绕组接地端(N)及二次绕组交流耐压试验,条件许可时可按本标准第3条及第10条进行试验,配置的压力表及密度继电器检测可按GIS试验内容执行。
互感器测量绕组的绝缘电阻,应符合下列规定:1、应测量一次绕组对二次绕组及外壳、各二次绕组间及其对外壳的绝缘电阻;绝缘电阻值不宜低于1000MΩ;2、测量电流互感器一次绕组段间的绝缘电阻,绝缘电阻值不宜低于1000MΩ,如果由于结构原因无法测量时可不测量;3、测量电容型电流互感器的末屏及电压互感器接地端(N)对外壳(地)的绝缘电阻,绝缘电阻值不宜小于1000 MΩ。
