电力线路接地网腐蚀分析及防护途径

电力线路接地网腐蚀分析及防护途径摘要：所谓的电路线路接地网主要是指由钢筋组成的金属导体网与土壤相接触，如果出现雷击或者雷电波袭击情况时，接地网设施会更好地发挥出自身的作用优势，将电流引入到大地当中。

可以说，接地网质量的好与坏往往会对防雷效果产生至关重要的影响。

结合当前运行情况来看，因受到多方面不确定因素的干扰影响，导致接地网在运行期间容易出现腐蚀问题。

一旦腐蚀面积过大，接地网整体的导电性能会严重下降，给输电线路防雷安全构成严重威胁。

针对于此，建议相关人员必须采取针对性措施加以解决。

关键词：电力线路；腐蚀在电力系统中, 为保障人身安全和电气设备安全运行, 在验收规范 (GB 50163-92) 和运行规程中都明确规定:电气装置、电力线路杆塔的底座、外壳等金属部分, 均应接地或接零。

且要求其接触电阻值必须达到并保持在要求的电阻值范围内。

随着电力系统建设的发展, 电网电压等级、结构都越来越复杂, 安全运行的要求越来越高, 因此接地装置在电网中的重要性越来越大。

接地装置由接地体和接地线组成, 埋入地中并直接与土壤接触的金属导体称为接地体, 电气设备、杆塔的接地螺栓等 (零电位点) 与接地体连接的在正常情况下不载流的金属导体称为接地线。

接地体一般采用角钢、圆钢或钢管金属材料等。

由于钢铁等金属材料本身的活跃属性, 以及所埋设的周围环境, 如地下水位较高且偏酸、偏碱性较强, 往往更加容易氧化、腐蚀, 造成其运行工况和寿命达不到设计要求。

为保护电力系统中接地体的金属材料, 减缓其氧化、腐蚀速度, 目前最经济的、主要的控制措施就是覆盖涂层, 即在接地体表面镀上一层锌。

锌在自然环境中比较容易氧化, 且氧化后形成的一层难溶于水和耐酸性、耐碱性的氧化锌薄膜成为接地圆钢保护层, 使其与外界环境分离, 从而避免钢材被周围环境腐蚀。

但在材料运输和焊接、埋设等施工过程中, 不可避免会破坏部分镀锌涂层, 所以一般情况下会考虑采取加大钢材的直径来抵消腐蚀速度。

接地装置腐蚀的原因及防腐措施防雷裝置的防护效果很大程度上取决于接地装置的效果，而接地装置又因各种缘由简单被破坏。

本身土壤具有电阻率较低的特征，部分土地相对潮湿，在土地中含有电解物质、酸、碱、盐等成分，这些成分会严峻地腐蚀接地装置，在这种状况下，接地装置的使用寿命将大大缩短，严峻时甚至会导致接地线和接地网断裂或脱离，最终引起严峻的接地隐患。

从相关资料一周可以看书，一旦接地装置被土地中的电剪绒制品等成分腐蚀以后，接地装置中的接地电阻就会严峻超标，当接地装置的接地线患病严峻腐蚀，会与接地网断裂，最终导致发生“失地”的状况。

部分防雷设备以及电力设备一旦消失“失地”的问题，就会导致防雷设备的防雷功能失效，在接地过程中会消失短路的问题，引起多重事故。

因此，必需重点解决接地装置中的腐蚀问题，通过有效的防腐措施来有效地规避接地装置被腐蚀而指示设备“失地”的状况发生。

1、接地装置腐蚀环境和腐蚀部位1.1 接地装置的腐蚀环境大气和土壤是导致接地装置遭到腐蚀的两个主要的环境，前者主要是对接地装置中的接地引线以及电缆沟内的均压带进行腐蚀，后者则主要腐蚀水平接地体。

1.2 接地装置简单发生腐蚀的部位接地引线、接地装置的连接螺丝、干接触、均压带、水平接地体等都是接地装置最简单发生腐蚀的地方，这些地方不仅仅会受到土壤的腐蚀，甚至大气环境也会对这些装置进行腐蚀。

2、接地装置的腐蚀缘由接地装置受到腐蚀的缘由多种多样，电化学腐蚀以及吸氧腐蚀都会导致接地装置受损，在污染较严峻的场所中，接地装置的腐蚀缘由主要是吸氧腐蚀。

接地装置的腐蚀缘由大致可以分为下述几种类型。

（1）在风化石、砂质、偏酸性等土壤中，对接地装置的腐蚀性最强，这些土壤环境中也最易发生吸氧腐蚀。

如各种高山微波站、转播台等的接地网的腐蚀就属于典型的吸氧腐蚀。

（2）一般是采纳再生钢材来制作接地体，当再生钢材的杂质中超标时，接地体在土壤中就会对电池进行腐蚀。

这在很多地网改造工程中，由于施工单位偷工减料，建设单位监督不良而又不进行防雷工程验收的状况下易发生。

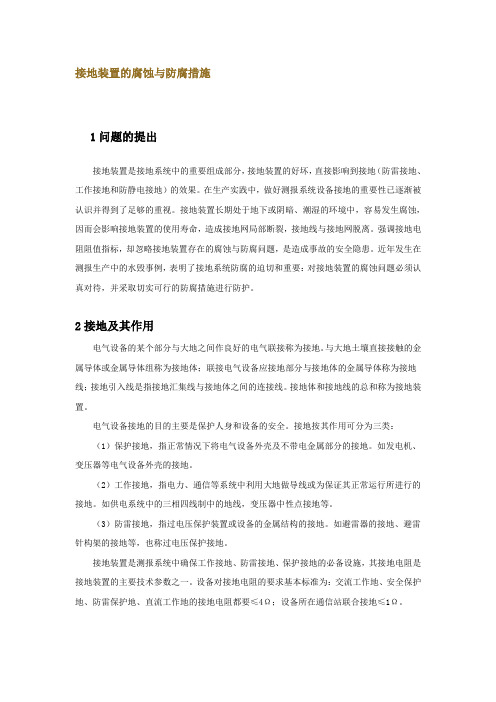

接地装置的腐蚀与防腐措施1问题的提出接地装置是接地系统中的重要组成部分，接地装置的好坏，直接影响到接地（防雷接地、工作接地和防静电接地）的效果。

在生产实践中，做好测报系统设备接地的重要性已逐渐被认识并得到了足够的重视。

接地装置长期处于地下或阴暗、潮湿的环境中，容易发生腐蚀，因而会影响接地装置的使用寿命，造成接地网局部断裂，接地线与接地网脱离。

强调接地电阻阻值指标，却忽略接地装置存在的腐蚀与防腐问题，是造成事故的安全隐患。

近年发生在测报生产中的水毁事例，表明了接地系统防腐的迫切和重要：对接地装置的腐蚀问题必须认真对待，并采取切实可行的防腐措施进行防护。

2接地及其作用电气设备的某个部分与大地之间作良好的电气联接称为接地。

与大地土壤直接接触的金属导体或金属导体组称为接地体；联接电气设备应接地部分与接地体的金属导体称为接地线；接地引入线是指接地汇集线与接地体之间的连接线。

接地体和接地线的总和称为接地装置。

电气设备接地的目的主要是保护人身和设备的安全。

接地按其作用可分为三类：（1）保护接地，指正常情况下将电气设备外壳及不带电金属部分的接地。

如发电机、变压器等电气设备外壳的接地。

（2）工作接地，指电力、通信等系统中利用大地做导线或为保证其正常运行所进行的接地。

如供电系统中的三相四线制中的地线，变压器中性点接地等。

（3）防雷接地，指过电压保护装置或设备的金属结构的接地。

如避雷器的接地、避雷针构架的接地等，也称过电压保护接地。

接地装置是测报系统中确保工作接地、防雷接地、保护接地的必备设施，其接地电阻是接地装置的主要技术参数之一。

设备对接地电阻的要求基本标准为：交流工作地、安全保护地、防雷保护地、直流工作地的接地电阻都要≤4Ω；设备所在通信站联合接地≤1Ω。

由于接地装置长期处于地下恶劣的运行环境中，土壤的化学与电化学腐蚀不可避免，同时还要承受地网散流与杂散电流的腐蚀，接地装置的腐蚀会造成电气设备的“失地”，接地电阻升高，影响电气设备乃至整个测报系统的安全运行。

电力线路接地网腐蚀分析及防护途径肖尧发布时间：2021-06-07T11:34:18.167Z 来源：《基层建设》2021年第2期作者：肖尧[导读] 摘要：近年来，我国对电能的需求不断增加，电力工程建设越来越多。

接地网金属部分由于长埋地下，土壤的化学腐蚀是主要安全隐患，接地网被腐蚀后会引起导体间接触障碍，严重时可能发生断裂，造成接地电阻增大，无法正常泄流，导致安全事故的发生。

身份证号码：1301051988****0933摘要：近年来，我国对电能的需求不断增加，电力工程建设越来越多。

接地网金属部分由于长埋地下，土壤的化学腐蚀是主要安全隐患，接地网被腐蚀后会引起导体间接触障碍，严重时可能发生断裂，造成接地电阻增大，无法正常泄流，导致安全事故的发生。

由此可见，及时掌握接地网腐蚀情况是解决接地网故障的有效途径之一。

本文主要立足于电力线路接地网腐蚀情况，针对影响电力线路接地网腐蚀的具体因素以及相关防护途径问题进行统筹规划与合理分析，以期可以为相关人员提供一定的借鉴价值。

关键词：电力线路；接地网；腐蚀问题；防护途径引言长期以来，输电线路接地装置通常采用扁钢、圆钢、镀锌钢、铜、铜覆钢等金属材料作为接地主材，然而此类材料存在的主要问题为抗腐蚀性不足。

扁钢、圆钢的抗腐蚀性差；相对于圆钢而言，镀锌钢的抗腐蚀性有所加强，但仍存在较为明显的腐蚀现象；铜、铜覆钢材料的抗酸性和抗腐蚀性能较差。

随着我国经济快速发展，特高压输变电承担着越来越重要的角色，接地网作为变电站保护设备的重要组成部分，关系到整个电力系统的安全稳定运行。

接地网金属部分由于长埋地下，土壤的化学腐蚀是主要安全隐患，接地网被腐蚀后会引起导体间接触障碍，严重时可能发生断裂，造成接地电阻增大，无法正常泄流，导致安全事故的发生。

由此可见，及时掌握接地网腐蚀情况是解决接地网故障的有效途径之一。

1接地网腐蚀检测需求分析1）高工程实现性指检测方法必须具有实际操作性，考虑到接地网的实际布设环境，设计接地网腐蚀检测方法必须避免进行暴露性检测。

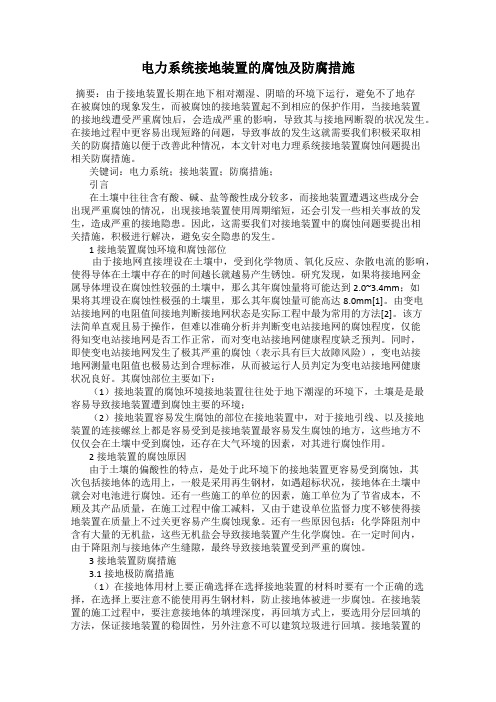

电力系统接地装置的腐蚀及防腐措施摘要：由于接地装置长期在地下相对潮湿、阴暗的环境下运行，避免不了地存在被腐蚀的现象发生，而被腐蚀的接地装置起不到相应的保护作用，当接地装置的接地线遭受严重腐蚀后，会造成严重的影响，导致其与接地网断裂的状况发生。

在接地过程中更容易出现短路的问题，导致事故的发生这就需要我们积极采取相关的防腐措施以便于改善此种情况，本文针对电力理系统接地装置腐蚀问题提出相关防腐措施。

关键词：电力系统；接地装置；防腐措施；引言在土壤中往往含有酸、碱、盐等酸性成分较多，而接地装置遭遇这些成分会出现严重腐蚀的情况，出现接地装置使用周期缩短，还会引发一些相关事故的发生，造成严重的接地隐患。

因此，这需要我们对接地装置中的腐蚀问题要提出相关措施，积极进行解决，避免安全隐患的发生。

1接地装置腐蚀环境和腐蚀部位由于接地网直接埋设在土壤中，受到化学物质、氧化反应、杂散电流的影响，使得导体在土壤中存在的时间越长就越易产生锈蚀。

研究发现，如果将接地网金属导体埋设在腐蚀性较强的土壤中，那么其年腐蚀量将可能达到2.0~3.4mm；如果将其埋设在腐蚀性极强的土壤里，那么其年腐蚀量可能高达8.0mm[1]。

由变电站接地网的电阻值间接地判断接地网状态是实际工程中最为常用的方法[2]。

该方法简单直观且易于操作，但难以准确分析并判断变电站接地网的腐蚀程度，仅能得知变电站接地网是否工作正常，而对变电站接地网健康程度缺乏预判。

同时，即使变电站接地网发生了极其严重的腐蚀（表示具有巨大故障风险），变电站接地网测量电阻值也极易达到合理标准，从而被运行人员判定为变电站接地网健康状况良好。

其腐蚀部位主要如下：（1）接地装置的腐蚀环境接地装置往往处于地下潮湿的环境下，土壤是是最容易导致接地装置遭到腐蚀主要的环境；（2）接地装置容易发生腐蚀的部位在接地装置中，对于接地引线、以及接地装置的连接螺丝上都是容易受到是接地装置最容易发生腐蚀的地方，这些地方不仅仅会在土壤中受到腐蚀，还存在大气环境的因素，对其进行腐蚀作用。

输电线路接地装置发生腐蚀问题的原因与改进措施◎王治臻随着我国电力事业的不断向前发展，供电系统的构成越来越复杂，在供电工作效率和稳定性上都有了全面提升，在供电系统当中接地装置是输电线路接地系统中非常重要的构成部分，接地装置在经过长时间的使用过程中，经常会受到外部环境因素的干扰造成使用安全性下降。

输电线路接地装置工作性能，会直接影响到整个供电系统的防雷接地、供电接地以及防静电接地工作效果，同时输电线路接地装置在使用过程中，会受到工作环境因素的影响而产生腐蚀性问题。

因为输电线路接地装置长期处于阴暗潮湿的工作条件下，会造成金属材料产生锈蚀情况，如果没有及时进行处置会造成接地网局部位置产生材料断裂，进而可以引发一些供电安全性事故。

对此，在实际供电工作过程中必须要充分做好接地设备的控制工作，有效降低输电线路产生的各种安全隐患问题，提高输电线路的使用周期，保证整个供电工作的安全性和稳定性。

一、接地装置及其运行工作分析1.输电线路。

输电线路在工作过程中，主要是通过大量的架空线路、架线金属部件、铁塔基础结构部分以及接地装置等各环节所构成，这些装置在实际工作过程中，通常情况下会直接暴露在外部环境当中，很容易受到环境因素的影响而产生破坏性问题，特别是输电线路的整体跨度相对较大，同时所处工作环境也有着明显的差异性。

某些供电线路由于长时间在野外环境下工作，受到特殊天气环境因素的影响，造成输电线路各个不同工作环节受到了比较严重的外部破坏性问题，因此在很大程度上影响到整个输电线路的正常供电和使用。

其中接地工作装置是最容易产生腐蚀的位置，因此在电力系统供电工作过程中，需要对输电线路防腐蚀工作进行深入分析和研究，全面提高输电线路的抗腐蚀性能和稳定性，保证整个供电系统的工作安全性。

2.接地装置。

在电力系统内部接地装置的安装工作，主要目的是保证供电设备的工作安全性和稳定性，同时保证周围各种电气设备的工作环境稳定，在接地装置当中被称之为接地的部分，具有良好导电作用的电器设备，其中主要包含中性点外壳和支架结构，根据其功能和作用的差异性，可以将其分为三种形式：第一种是在电力系统当中，可以保持正常稳定工作和运行的接地装置，比如中性点直接接地；第二，是防止触电问题所使用的保护工作装置，通常情况下被称之为保护接地装置，又称之为安全接地装置，其主要工作原理是实现和大地之间的绝缘效果。

浅谈500kV变电站接地网腐蚀与防护电力接地网的可靠性直接关系到电网的安全运行，是造成大面积停电的事故原因之一。

目前普遍采用的普通碳钢构件存在腐蚀速率快、开挖修复周期短、可靠性差等问题。

直接采用纯铜作为接地体材料，或加大接地体截面虽然可以大大延长接地网使用寿命，但成本过高。

钢表面镀锌或采用阳极牺牲法等存在延寿有限和均匀性差等问题。

钢表面高温镀铜和涂覆导电防腐涂料的方法在提高耐土壤腐蚀性能的同时也兼顾了成本，可明显延长接地网可靠使用寿命至30年以上，是今后接地体构件防腐技术的主要发展方向。

标签：接地网腐蚀防护耐腐蚀0 引言电网的稳定运行主要取决于500kV变电站接地网的运行状态，而且在某些情况下，大面积停电的事故也是因500kV变电站接地网的故障而造成的。

施工单位都在地下埋设接地网，受地理环境恶劣和地下土壤不同的影响，土壤腐蚀是造成接地网的首要危害。

山西省电力公司检修公司负责运行维护全省的18座500kV变电站（开闭站），因其结构复杂不易于进行设备维护，我单位每隔五年要花费很多精力来开挖维护和翻修接地网。

采用这种模式进行设备养护，不仅要注意现场运行情况，而且要盲目地做大量的工作，周期长、进度慢。

鉴于此，我单位将接地网腐蚀的诊断和防护方案研究提上了议事日程，并在实践中着力改进接地网材料的耐腐蚀性能，延长接地网的服务期限，从而确保500kV电网设备保持良好的运行状态，节约运营成本。

1 接地网腐蚀机理在我省500kV变电站中，水平接地体由圆钢或扁钢焊接而成，垂直接地体用角钢或钢管组成。

整个系统的安全稳定运行就要依靠每个元件及其相互配合共同工作。

若采用同等的接地装置，则接地电阻变大，土壤电阻率也将随之增大。

在土壤内，特别是在接地引下线的地面和土壤交界处，金属与介质的电化学不均一，就会形成腐蚀原电池使接地网遭到电化学腐蚀，而碳钢则容易发生吸氧腐蚀。

土壤内的氧被水溶解会加速扩散。

土壤内电解质和氧的浓度、以及土壤的pH值可被土壤内厌氧微生物的新陈代谢产物改变，进而加速电化学腐蚀的阴极去极化过程，最终促进接地网更快的发生电化学腐蚀。

装备应用与研'♦Zhu/ngbei Yingyong yu Yanjiu接地网材料的腐蚀及防护措施研究裴月琳王云龙董玉玺(广东电网有限责任公司惠州供电局，广东惠州516001)摘要:分析了接地网材料发生腐蚀的主要影响因素，提出了几条接地网材料的腐蚀防护措施，以降低电气设备发生故障的概率。

关键词:接地网材料;腐蚀;防护措施0引言接地装置基本性能不稳定，其接地材料容易受到腐蚀作用的影响，导致地网接地电阻值不断升高，引发各类电流故障问题。

当前接地导用导电性能的材料作。

于土壤组成结构杂，有腐蚀性成分，导致接地导生腐蚀问题。

因，要接地稳定的接地电阻的腐蚀，要接地网材料的防腐蚀作_1接地网材料发生腐蚀的主要影响因素电腐蚀，电发生的要条件，土壤率基本。

土壤率高，各类接地网材料容易发生腐蚀问题_其土壤的气接地网材料的腐蚀影响，土壤，气降低，于气的，以腐蚀基本受到气的影响。

土壤pH值5〜8,土壤，不材料基本腐蚀率生影响_当土壤性不断，定各类结构材料的腐蚀速率，材材料_，性土壤有Ca、Na、K素，素容易在材料生的，能有材料的腐蚀率!1"_当前腐蚀发生的本因受到电影响，因当前各类材料基本腐蚀率土壤中的各电流，电阻率高有降低基本腐蚀率_是土壤基本腐蚀不能电阻率价。

三情况下，可性盐要的电，定土壤电阻率，腐蚀电能稳定，土壤腐蚀_土壤腐蚀，有殊性的阴与其中，导致材料腐蚀问题_C1#直接参与到的膜，导致材料暴露被腐蚀的介，造成材料发生不同的腐蚀问题[2]_微生造成接地网材料被腐蚀的要影响因素。

J 项实践研究明，受到微生腐蚀，主要腐蚀机见的有阴机，见的微生阴具有作用。

微生材料分布均匀性差，容易生各类缝隙，各类见的性微生代谢导致腐蚀剧_有氧环境以及缺氧状态发生微生物腐蚀问题，比项目名称：广东电网有限责任公司职工技术创新项目“地网导通仪的推广应用"(031300KK52190046)厌菌产生的代谢腐蚀性，生无机；还有部分真菌代谢生有机酸，对有机涂层全降_2接地网材料腐蚀防护措施2.1应用黑色金属近年来我国工业快，各项技术的先进性不断提升，其材售价低，获取来源广，高，当前接地网的要用材料，实际用中受因素影响，生不同的腐蚀问题，其中Fe的氢以：盐不具有护作用，腐蚀率。

电铁输电线路架空地线腐蚀原因分析及治理【摘要】随着国家铁路事业的飞速发展，高压架空送电线路作为电铁站专用供给电源越来越普遍，在较复杂的长期运行环境中，靠近电铁站侧架空地线却出现不同程度的缺损、腐蚀现象，给电铁线路安全运行带来极大隐患。

本文从保定定州西电铁站专供线线路发现腐蚀烧伤原因分析入手，制定有效措施加以解决。

【关键词】输电线路；腐蚀；治理1.概述2011年10月21日，保定市定州西电铁站值班人员发现站外两条架空送电线路110kV车西线、定西支线063号和049号终端塔进站侧避雷线的耐张线夹有过热发红情形；在夜间，站内巡视人员能清楚的见到耐张线夹处有打火闪光现象。

2.设备缺陷情况随后作业人员又对车西线063号和定西支线049号进站架构侧耐张线夹进行红外测温测试，发现被测耐张线夹局部温度已严重超标，被测线夹时测温度87.8℃，照片如图1所示。

之后作业人员在检查中又发现车西线063号（DJ-12）大号侧避雷线耐张线夹和U型环也出现烧蚀损伤痕迹，U型环根部与NX-2楔形线夹夹板出现电焊接样烧痕，但电化腐蚀程度较轻。

如图4所示。

作业人员对小号侧避雷线金具及邻近杆塔登塔检查时，却未发现设备异常情况。

3.原因分析时隔2年半后，车西线、定西支线进站侧连接金具又出现严重电化烧蚀现象，说明以前的处理方法未能起到根治作用。

虽然当时更换了连接金具，暂时缓解了电化腐蚀的发展进度，但只是治标而未能治本，如果使设备长期安全可靠运行应从避雷器连接金具发生电化烧蚀的根本原因入手，从而制定出有效的根除方案，才能杜绝此类缺陷的反复发生。

技术人员经询问电铁专业人士和查阅资料后得知，我国许多电铁牵引站的电力机车是通过接触网和轨道回路取流的，电力机车内的变压器高压侧一端通过接触网与牵变电所引出的牵引供电线路连接取能，而另一端则通过钢轨直接接地后形成回路。

因此钢轨大地成为电铁牵引系统的主要回流导体，为了使电铁牵引系统回流能够尽可能多地流向牵引变电所，减少在轨道附近区域内的杂散电流，在铁道两侧设有专用的回流线。

输电线路接地极锈蚀产生的原因以及解决对策作者：宋建山来源：《中国科技纵横》2018年第16期摘要：随着我国社会经济的快速发展，电力行业在各行各业中的发展起到了非常重要的贡献。

在电力系统中，输电线路是实现电路输送的重要部分，所以输电线路的质量直接决定了电力输送的质量。

在电力系统运行的过程中，经常会因为管理不善，或者其他方面導致线路材质受到严重的锈蚀。

导致目前输电线路接地板出现严重锈蚀现象，为此必须要加强，对于输电线路接地板的保养管理，才能够有效促进电力运行的质量与水平。

本文针对输电线路接地极锈蚀的产生原因进行分析，并且从实际出发，提出了建设性方案，从而促进电力输送质量与运行水平的不断提升。

关键词：输电线路；接地极；锈蚀问题；产生原因；解决对策中图分类号：TM862 文献标识码：A 文章编号：1671-2064（2018）16-0172-02电力输电线路接地极是保证电力安全运行的关键，在电力运行过程中，由于很容易受到雷雨天气的影响造成电气设备的损坏。

影响了电力输送系统的安全稳定运行，而通过输电线路接地极与大地进行连接，能够及时的将雷电倒入到大地中，从而避免雷击故障的产生，但是由于输电线路接地极管理不善，所以很容易在运行过程中出现断裂，锈蚀或遭到外力破坏等问题。

输电线路接地极的质量发生影响，无法有效提高电力运输水平。

为此必须要加强电力地线接地极锈蚀现象的解决策略。

1 输电线路接地极锈蚀问题的原因通过对于输电线路接地极锈蚀。

情况进行实际勘探和调研显示输电线路接地极锈蚀现象的发生概率比较高，一方面来说，由于输电线路接地极与大地相连，所以大地中的水分很容易对输电线路接地极造成影响，在阴暗潮湿的环境下，输电线路接地极很容易受到地下水的侵蚀，造成接地锈蚀的问题，如果出现了输电线路接地极锈蚀现象，不仅会减少接地板的使用寿命，而且还会导致电力系统的运行受到影响。

另外如果输电线路接地极靠近造纸厂、发电厂或大型的工业园区，则会出现较高的锈蚀现象，而如果在普通居民区，则锈蚀现象则会较少通过这样的现象能够发现，输电线路接地极锈蚀问题与以下因素有关，包括与土壤中的水分含量，酸性含量，碱性含量，以及土壤透气度等因素。
