电网的接地方式

电网中性点接地方式及选择要求电网中性点接地方式及选择要求三相交流电力系统中性点与大地之间的电气连接方式，称为电网中性点接地方式。

中性点接地方式涉及电网的安全牢靠性、经济性；同时直接影响系统设备绝缘水平的选择、过电压水平及继电保护方式、通讯干扰等。

一般来说，电网中性点接地方式也就是变电所中变压器的各级电压中性点接地方式。

因此，在变电所的规划设计时选择变压器中性点接地方式中应进行实在分析、全面考虑。

【电网中性点接地方式及选择要求】我国110kV及以上电网一般采纳大电流接地方式，即中性点有效接地方式（在实际运行中，为降低单相接地电流，可使部分变压器采纳不接地方式），这样中性点电位固定为地电位，发生单相接地故障时，非故障相电压上升不会超过1.4倍运行相电压；暂态过电压水平也较低；故障电流很大，继电保护能快速动作于跳闸，切除故障，系统设备承受过电压时间较短。

因此，大电流接地系统可使整个系统设备绝缘水平降低，从而大幅降低造价。

6～35kV配电网一般采纳小电流接地方式，即中性点非有效接地方式。

近几年来两网改造，使中、小城市6～35kV配电网电容电流有很大的加添，如不实行有效措施，将危及配电网的安全运行。

中性点非有效接地方式重要可分为以下三种：不接地、经消弧线圈接地及经电阻接地。

1中性点不接地方式适用于单相接地故障电容电流IC10A，以架空线路为主，尤其是农村10kV配电网。

此类型电网瞬间单相接地故障率占60%～70%，希望瞬间接地故障不动作于跳闸。

其特点为：单相接地故障电容电流IC10A，故障点电弧可以自熄，熄弧后故障点绝缘自行恢复；单相接地不破坏系统对称性，可带故障运行一段时间，保证供电连续性；【电网中性点接地方式及选择要求】通讯干扰小；单相接地故障时，非故障相对地工频电压上升31/2UC，此系统中电气设备绝缘要求按线电压的设计；当IC10A时，接地点电弧难以自熄，可能产生过电压等级相当高的间歇性弧光接地过电压，且持续时间较长，危及网内绝缘薄弱设备，继而引发两相接地故障，引起停电事故；系统内谐振过电压引起电压互感器熔断器熔断，烧毁TV，甚至烧坏主设备的事故时有发生。

低压电网的接地方式与漏电保护检测原理一、低压电网的接地方式我们知道，低压电网和用电设备常见的接地方式有TT方式，有TN方式，有IT方式。

1、TT方式，第一个字母T表示低压电力系统的中性点工作接地，第二个字母T表示用电设备外壳接地，系统中除了中性点接地外工作零线不允许再次接地，既我们常见的“保护接地”。

按照规程要求，中性点和设备外壳接地电阻≤4Ω。

2、TN方式，第一个字母T表示低压电力系统的中性点工作接地，第二个字母N表示用电设备外壳接零线，既我们常见的“保护接零”。

3、IT方式，第一个字母I表示低压电力系统的中性点对地绝缘，第二个字母T表示用电设备外壳接地。

此方式适合对于持续不间断供电要求很高的用电场所，比如医疗单位手术过程中和矿山井下排水通风系统等场所，这些用电场所不允许因某一电气设备绝缘故障而自动切断整个系统电源。

在TT方式中，若有人体触及相线或用电设备绝缘不良造成外壳带电，电流会通过人体或用电设备外壳流入大地，然后回到配电变压器的中性点（系统中不存在第二个接地点时），形成闭合回路。

（如下图所示）电流通过人体时会造成伤害，接地系统容易造成漏电和火灾。

在低压配电变压器的低压绕组间发生击穿短路时，由于中性点接地，低压侧对地电压均为相电压。

相对来讲，中性点直接接地运行方式对电气设备及操作比较安全，适用于大容量低压电网。

这种方式便于安装电流型漏电保护器，并能采用总保护、分路保护和终端直接保护，提高低压电网安全管理水平。

二、漏电保护检测原理任何低压线路，对地都存在着漏电电流。

产生漏电电流的主要原因，在于带电体与大地之间的绝缘电阻和分布电容。

在低压电网TT接地方式中，相线对大地的漏电，用零序电流互感器检测是目前普遍使用的方法。

零序电流互感器具有检测灵敏度高，传输特性好等特点。

目前其铁芯一般采用最先进的、矫顽力很小的软磁材料——坡莫合金，如；1J85等型号。

零序电流互感器是决定漏电保护器性能的重要的检测部件。

电气配电网接地TT、TN、IT系统IEC国际电工委员会对配电网接地方式分为：TT系统、TN系统、IT系统（1）、接地型式文字代号TN、TT、IT的意义TN、TT、IT三种型式均使用了两个字母，以表示三相电力系统和电气装置的外露的可导电部分（设备外壳、底座等）的对地关系。

第一个字母表示电力系统的对地关系，即T：表示一点直接接地（通常为系统中性点）；I：表示不接地（所有带电部分与地隔离），或通过阻抗（电阻器、电抗器）及通过等值线路接地。

第二个字母表示电气装置外露可导电部分的对地关系,即T:表示独立于电力系统可接地点而独立接地;N:表示与电力系统可接地点直接进行电气连接。

在TN系统中，为了表示中性线和保护线的组合关系，有时在TN代号后面还可附加以下字母：S：表示中性线和保护线在结构上是分开的；C：表示中性线和保护线在结构上是合一的（PEN线）。

（1）、TT系统TT系统为三相四线制中性点直接接地，电源系统与电气装置的外露可导电部分分别直接接地的系统。

它的中性线在电源侧接地后引出，并只做工作零线，用电端的电气装置外露可导电部分在现场直接接地。

（2）、TN系统TN系统即电源系统有一点直接接地，负载设备的外露导电部分通过保护线连接到此接地点的系统。

根据中性线和保护线的布置，TN系统的形式有以下三种：（一）、TN—C系统TN—C系统为三相四线制中性点直接接地，整个系统的中性与保护线是合一的系统，此系统系目前许多高压用户在低压电网中采用的系统。

其特点是：电源变压器中性点接地，保护零线（ＰＥ）与工作零线（Ｎ）共用。

（１）它是利用中性点接地系统的中性线（零线）作为故障电流的回流导线，当电气设备相线碰壳，故障电流经零线回到中点，由于短路电流大，因此可采用过电流保护器切断电源。

ＴＮ—Ｃ系统一般采用零序电流保护；（２）ＴＮ—Ｃ系统适用于三相负荷基本平衡场合，如果三相负荷不平衡，则ＰＥＮ线中有不平衡电流，再加一些负荷设备引起的谐波电流也会注入ＰＥＮ，从而中性线Ｎ带电，且极有可能高于５０Ｖ，它不但使设备机壳带电，对人身造成不安全，而且还无法取得稳定的基准电位；（３）ＴＮ—Ｃ系统应将ＰＥＮ线重复接地，其作用是当接零的设备发生相与外壳接触时，可以有效地降低零线对地电压。

3～66kV电网中性点接地方式解析从3-66kV电网供电的安全可靠性、电气设备的绝缘水平以及对通信系统的干扰等方面，综合分析、解读了中性点电阻接地与中性点谐振（消弧线圈）接地等系统以及中性点不接地（绝缘）系统的优缺点。

标签：中性点接地方式；过电压；电阻0 引言3～66kV电网中性点接地方式是涉及电力系统诸多方面的综合性技术问题。

本文对3～66kV配电网历史上使用的接地方式的优缺点进行了比对分析，同时简要介绍了我国电气设备的绝缘配合情况。

1 电力系统中性点接地系统介绍国家曾出台有关规定：对电力系统内中性接地方式划分成小接地短路系统和大接地短路电流系统2类，后期由于对电流大小的界定关系不好实施，从而改成中性点有效接地和中性点非有效接地两大系统[1]。

通常在电力系统内，中性点非有效接地的方式主要包括不接地（绝缘）和经消弧线圈（谐振）接地。

消弧线圈接地系统使用历史。

早先一些发达国家的配电网正式不再使用消弧线圈进行接地，一些国家也对配电网中的中性点减少了谐振接地的方式，这些方式对当时的接地方式产生很大影响，后经分析这并不是由于谐振接地方式不好而造成的。

（1）根据升压的要求和需要。

根据绝缘水平的原因，同时满足降低过电压的需要，需要把中性点从不接地和谐振接地系统更改为经电阻接地系统。

（2）复杂电网中的使用消弧线圈效果不佳。

（3）电网对地电容电流越大，消弧线圈容量越大，设备不经济。

2 各种接地系统的过电压情况以及我国电气设备的绝缘水平DL_T_620-1997《交流电气装置的过电压保护和绝缘配合》中，4.2.8 66kV 及以下系统发生单相间歇性电弧接地故障时，可产生过电压，过电压的高低随接地方式不同而异。

一般情况下最大过电压不超过下列数值：不接地系统 3.5p.u.消弧线圈接地系统 3.2p.u.电阻接地系統 2.5p.u.GB_311～1-1997《高压输变电设备的绝缘配合》规定，我国3～66kV输变电设备短时工频耐受过电压倍数Kp（P.U）如表1所示。

电网中性点接地方式简介1. 引言在电力系统中，中性点接地（Neutral Grounding）是非常重要的概念。

中性点是指交流电网中相和相之间连接的点，而中性点接地是将这个点通过接地装置与大地连接起来的过程。

电网中性点接地方式不仅与系统的安全运行直接相关，还对电网的可靠性、经济性和可扩展性有着重要的影响。

因此，选择合适的中性点接地方式对于电力系统的设计和运行具有至关重要的意义。

本文将介绍电网中性点接地的基本概念以及常见的接地方式。

2. 中性点接地的意义2.1 安全性通过中性点接地，故障电流可以通过接地装置回流到大地，避免电网出现接触电压，保护人身安全。

2.2 故障识别中性点被接地后，电网中会出现零序电流，这种电流可以帮助快速识别故障发生的位置，提高故障定位的准确性和速度。

2.3 经济性中性点接地的方式会对电网的经济性产生影响。

合理选择接地方式可以降低故障损失、减少设备抢修时间、提高设备可靠性，从而降低电网运行成本。

3. 中性点接地方式3.1 系统接地方式系统接地方式是将电网的中性点通过接地装置直接连接到大地，常见的系统接地方式有以下几种：•TT接地方式：中性点通过接地电阻连接到大地，形成“中性点-电阻-大地”的回路。

•TN接地方式：中性点通过接地电阻和设备外壳连接到大地，形成“中性点-电阻-大地-设备外壳”的回路。

TN接地方式又分为TN-S、TN-C和TN-C-S三种。

•IT接地方式：中性点通过接地变压器连接到大地，形成“中性点-接地变压器-大地”的回路。

3.2 无效接地方式与系统接地方式相对应的是无效接地方式，即不将中性点连接到大地，而是通过一些特殊的装置将零序电流屏蔽在系统内部。

常见的无效接地方式有以下几种：•Arc suppression coil（ASC）接地方式：通过串联接地电感来阻抗化更高的零序电流，使其在系统内部形成环回，从而实现无效接地。

•Solid grounding 接地方式：采用较低阻抗的接地方法，将零序电流缩小到一定程度，从而降低故障电流对系统的影响。

配电系统的几种接地形式1 引言低压配电系统接地是十分重要的，它与采取什么样的电击防护措施，选用什么样的保护装置，这些防护措施怎样实施，都与配电系统接地有关系。

如果选择不当，不但不能实现所要求的保护，反而会降低供电系统的可靠性。

在我国的电网中TN、TT、IT并存使用，但同时也存在着许多不足和缺陷，给人身安全带来一定的威胁。

为了提高低压配电系统安全用电水平，人们发现漏电保护装置(RCD)的应用在很大程度上弥补了这些缺陷，从而防止触电和火灾事故的发生，大幅度提高安全用电水平。

为此本文先分析配电系统接地的适用范围和优缺点，然后介绍在不同的配电系统接地下正确安装使用漏电保护装置的必要性，使漏电保护装置在不同的配电系统接地中能够有效和正确安装使用。

2 配电系统接地形式接地形式分为TN、TT、IT三大类，系统特性以符号表示，字母含义为：第一个字母表示电源与地的关系。

“T”表示在某一点上牢固接地;“I”表示所有带电零件与地绝缘或某一点经阻抗接地。

第二个字母表示电气设备外壳与地的关系。

“T”表示外壳牢固的接地，且与电源接地无关，“N”表示外壳牢固地接到系统接地点。

其后的字母表示电网中中性线与保护线的组合方式。

“C”表示中线与保护线是合一的(PEN线);“S”表示中性线与保护线是分开的。

2.1 TN系统TN系统的电源端有一个直接接地点，并引出N线，属三相四线制系统。

系统中用电设备外壳通过保护线与该点直接连接，俗称保护接零。

按照系统中中性线与保护线的不同组合方式，又分为如下三种形式。

(1) TN—C系统整个系统的中性线与保护线是合一的，称为TN—C系统，如图1。

由于投资较少，又节约导电材料，因此在过去我国应用比较普遍。

当三相负荷不平衡或只有单相用电设备时，PEN线上有正常负荷电流流过，有时还要通过三次谐波电流，其在PEN线上产生的压降呈现在用电设备外壳上，使其带电位，对地呈现电压。

正常工作时，这种电压视情况为几伏到几十伏，低于安全电压50V，但当发生PEN线断或相对地短路故障时，使PEN线电位升高，其对地电压大于安全电压，使触电危险加大。

10kV配网接地方式分析及改进措施一、引言10kV配网是城市电力配送系统的基础，其安全可靠性直接关系到城市居民的日常生活和生产经营。

配网接地是城市电力系统中非常重要的一环，是确保电网运行安全和人身安全的重要保障。

对10kV配网接地方式进行分析并提出改进措施是非常有必要的。

二、10kV配网接地方式分析1. 常见的配网接地方式10kV配网的接地方式主要有直接接地、间接接地和混合接地三种方式。

（1）直接接地：将中性点接地，使得中性点电位为零。

这种方式简单、安全可靠，但在接地电阻较高时，对保护线路和设备的影响很大。

（2）间接接地：通过绝缘电阻器使一定比例的绝缘泄漏电流成为中性点地极的泄漏电流，这样可以减小中性点电位与地电位之间的差值，提高绝缘可靠性。

（3）混合接地：即通过直接接地和间接接地相结合的方式来实现。

采用混合接地方式的10kV配网能够兼顾直接接地和间接接地的优点，具有提高系统的可靠性、减小故障影响范围等优点。

2. 现有接地方式存在的问题现有的10kV配网接地方式存在着几个问题，主要包括：（1）接地电阻大：由于土壤电阻率很大，导致接地电阻较大，影响接地效果。

（2）接地电位差大：在直接接地方式中，由于接地电阻大，容易导致接地电位与地电位之间存在较大的差值，增加了绝缘的难度。

（3）安全隐患：对于电网本身存在的泄漏电流无法及时、有效地处理，存在安全隐患。

三、改进措施为了解决10kV配网接地方式存在的问题，需要采取一系列的改进措施。

1. 优化现有接地系统（1）减小接地电阻：可以采用混合接地方式，通过综合考虑接地方式的优缺点，减小接地电阻。

（2）优化接地网格结构：合理设置接地网格，减小接地电阻，提高接地效果。

（3）增设接地装置：在城市配网中增设接地装置，分散接地电流，减小地极电位，提高绝缘可靠性。

2. 提升现有接地装置的性能（1）采用高效接地装置：采用低电阻材料或降低接地引线的电阻，减小接地电阻，提高接地效果。

10kV配电网接地方式介绍及选择[摘要]：电力系统的接地方式主要是讲三相电力系统采用何种中性点接地方式。

电力系统可以采用多种中性点接地方式，包括中性点可以经过元件进行接地，可以中性点直接接地，也可以不接地。

不管中性点以何种接地方式，大地相接的问题工程当中称为中性点接地方式。

中性点接地方式对整个电力系统的运行有多方面的影响，是一个很复杂却又很重要的问题。

[关键词]：配电网；接地方式；选择1电力系统接地方式概述电力系统接线方式有多种，我们常用的接地方式一般分为四种：中性点直接接地方式、中性点经电阻接地方式、中性点不接地方式和中性点经消弧线圈接地方式。

其中中性点经消弧线圈接地方式我们统称为谐振接地系统；中性点直接接地或经过一低值电阻接地的系统，称之为中性点有效接地系统；中性点不接地、经高值电阻接地或者是谐振接地系统，我们称之为中性点非有效接地系统。

1.1大电流接地方式电流接地方式，即中性点直接接地方式：中性点与地直连的系统与地短接的故障在中性点与地直接连接的电力系统中，单相发生故障时，发生故障的相上的短路点与地连接，单相与短路点形成短路回路，发生单相短路故障。

中性点接地的系统存在一定的不足，其中的最大不足之处缺陷就是发生单相短路故障时短路电流非常大，所以在发生单相短路时，系统必须立即断开故障部分，以免造成大规模损失。

在具有大容量的电力系统中，不允许大小的单相电流能够顺利通过，减少中性点接地数量是减轻发生单相短路时电流大小最经济，并且最有效的措施就是让中性点与地连接的数量减少，也就是将一部分中性点接地而另外一个中性点不接地。

运行的经验检验出，架空线路单相与地短接的故障大部分是短时间的，而直接接地系统必须与产生故障的线路连接断开，造成用户发生供电中断。

为了克服这个不足之处，提高可靠的供电，在中性点直接接地的线路上，广泛地运用自动重合装置。

当发生单相与地短接的故障的时候，断路器会自动断开连接，在自动重新合闸的作用下，自动合闸，倘若接地为短时间的，则合闸后线路将会接通，恢复用户终端供电；倘若接地时永久性的，断路器将会重新断开。

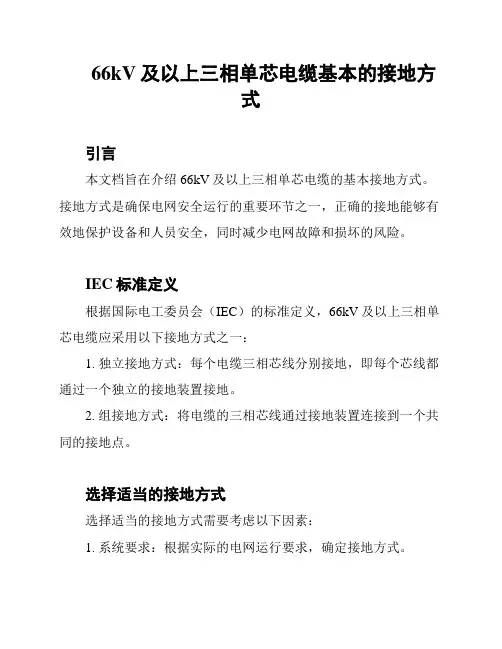

66kV及以上三相单芯电缆基本的接地方式引言本文档旨在介绍66kV及以上三相单芯电缆的基本接地方式。

接地方式是确保电网安全运行的重要环节之一，正确的接地能够有效地保护设备和人员安全，同时减少电网故障和损坏的风险。

IEC标准定义根据国际电工委员会（IEC）的标准定义，66kV及以上三相单芯电缆应采用以下接地方式之一：1. 独立接地方式：每个电缆三相芯线分别接地，即每个芯线都通过一个独立的接地装置接地。

2. 组接地方式：将电缆的三相芯线通过接地装置连接到一个共同的接地点。

选择适当的接地方式选择适当的接地方式需要考虑以下因素：1. 系统要求：根据实际的电网运行要求，确定接地方式。

2. 经济性：评估不同接地方式的成本和效益，选择经济合理的方式。

3. 安全性：确保所选择的接地方式符合安全标准，能够保护设备和人员安全。

接地装置的安装和测试安装和测试接地装置是确保接地系统正常运行的关键步骤。

在安装和测试过程中，需要注意以下事项：1. 安装位置：选择合适的位置安装接地装置，确保其能够有效接地。

2. 接地电阻：对接地装置进行电阻测试，检查接地效果是否符合要求。

3. 维护管理：定期检查接地装置并进行维护，确保其长期有效。

结论选择合适的接地方式对于66kV及以上三相单芯电缆的安全运行至关重要。

根据实际要求和经济性考虑，可以选择独立接地方式或组接地方式，并确保接地装置的正确安装和维护。

通过正确的接地方式，能够有效地保护设备和人员安全，提高电网运行的可靠性和稳定性。

以上是66kV及以上三相单芯电缆基本的接地方式的简要介绍。

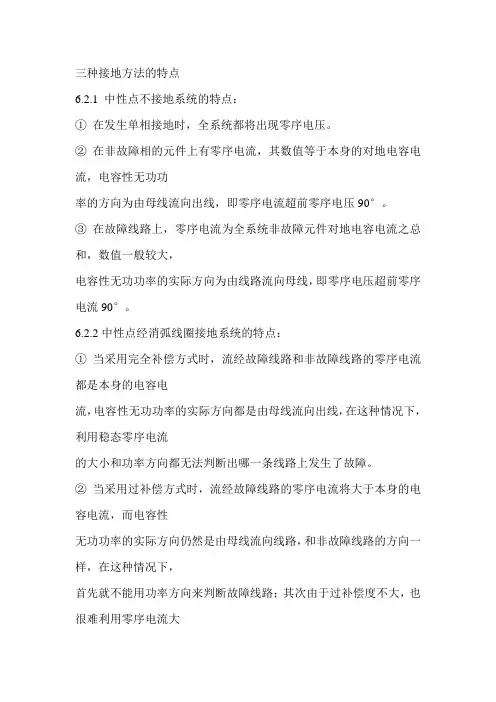

三种接地方法的特点6.2.1 中性点不接地系统的特点：①在发生单相接地时，全系统都将出现零序电压。

②在非故障相的元件上有零序电流，其数值等于本身的对地电容电流，电容性无功功率的方向为由母线流向出线，即零序电流超前零序电压90°。

③在故障线路上，零序电流为全系统非故障元件对地电容电流之总和，数值一般较大，电容性无功功率的实际方向为由线路流向母线，即零序电压超前零序电流90°。

6.2.2中性点经消弧线圈接地系统的特点：①当采用完全补偿方式时，流经故障线路和非故障线路的零序电流都是本身的电容电流，电容性无功功率的实际方向都是由母线流向出线，在这种情况下，利用稳态零序电流的大小和功率方向都无法判断出哪一条线路上发生了故障。

②当采用过补偿方式时，流经故障线路的零序电流将大于本身的电容电流，而电容性无功功率的实际方向仍然是由母线流向线路，和非故障线路的方向一样，在这种情况下，首先就不能用功率方向来判断故障线路；其次由于过补偿度不大，也很难利用零序电流大小的不同来找出故障线路。

6.2.3中性点经电阻接地系统的特点：①可以有效地抑制弧光接地过电压。

这对运行多年的、设备绝缘弱点较多的老电网，或具有直配发电机的电网，或绝缘较低的电缆网络，均有提高运行安全可靠性的明显作用。

②可以降低设备绝缘水平，提高经济效益。

对于电缆、干式变压器等投资较高的设备，降低绝缘水平的经济效益十分明显。

③运行方式灵活。

为提高城市电网的供电可靠性，不少用电线路及用户常由多路电源供电，在线路切换时，往往会改变系统的电容电流，从而影响消弧线圈的调谐方式，而采用中性点经电阻接地方式，则无此弊病。

④发生永久接地时，能迅速切除故障，具有明显的安全性。

可以防止间隙性电弧接地过电压和谐振过电压等对设备的损害。

低压电网接地方式低压配电网指380/220V网络，采用中性线点直接接地方式，并且引出中性线（代号N）、保护线（代号 PE）或保护中性线（代号PEN）。

其中保护线是保障人身安全，防止发生触电事故用的中性线；保护中性线则兼有中性线和保护线的功能，通常称为“零线”或“地线”。

按照保护接线形式，低压配电网分为TN系统、TT系统和IT系统。

一、TN系统如下图所示，所有设备的外露可导电部分均接公共保护线PE，或接公共保护中线PEN。

其中，整个系统的中性线N与保护线PE合一为保护中性线PEN，称为TN—C系统(a)；整个系统的中性线N与保护线PE全部分开，称为TN-S 系统(b)；系统的部分中性线N与保护线PE合一，称为TN-C-S系统(c)。

1、TN-C系统：三相四线制PEN线规定距离内接地，在入户端就近接地，四线到达用电设备。

节省了一根线！为了安全连接设备时要动些脑筋。

对设备直接使用者有些迷茫！导线分为黄、绿、红、黄绿线。

节省一根淡蓝线！2、TN-S系统：三相五线制，变压器输出三相五线制PE在规定距离内接地，入户端就近接地。

五线制到达用电设备。

对设备直接使用者接线对号入座就可！导线分为黄、绿、红、N淡蓝、PE黄绿线。

最费材料的系统！3、TN-C-S系统：伪三相五线制，三相四线制PEN线规定距离内接地，在入户端就近接地，进入入户端后分为五线制到达用电设备。

对设备直接使用者接线对号入座就可！导线分为入户端前为黄、绿、红、黄绿线、入户端后分为黄、绿、红、N 淡蓝、PE黄绿线。

节省入户端前的淡蓝线！因为PEN、PE线都在入户端接了地，广义上讲对使用者供电、使用无区别！但对设备使用者的安全角度TN-C-S系统和TN-S系统是相等的！对用电者安全使用素质相对素质可以放得很低！知道一定的基本安全知识就可使用！所以，TN-C-S和TN-S系统考虑的是安全！TN-C考虑的是节省材料。

但对供电、使用无区别！二、TT 方式供电系统TT 方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称 TT 系统。

电力系统中性点接地方式接地，一个耳熟能详的词语，虽然很普通，可其中蕴含丰富的知识。

中性点接地，生活中无处不在，但伸出手来，却仿佛感受不到，知其然更需知其所以然。

一、基本概念电力系统中性点是指三相绕组作星形连接的变压器和发电机的中性点。

三相交流电力系统中性点与大地之间的电气连接方式，称为电网中性点接地方式。

中性点接地方式涉及电网的安全可靠性、经济性；同时直接影响系统设备绝缘水平的选择，过电压水平及继电保护方式，通讯干扰等。

二、基本接地方式我国电力系统广泛采用的中性点接地方式主要有中性点不接地、中性点经消弧线圈接地及中性点直接接地三种。

1、中性点不接地当中性点不接地系统发生单相接地故障时，故障相电压为零。

非故障相相电压上升为线电压，为原来的1732倍。

但线电压不变，对电力用户没有影响，系统还可以继续供电，一般可允许继续运行两个小时，此期间应发出信号，由工作人员尽快查清原因并解除故障，使系统正常运行。

u故当线路不长、电压不高时，接地电流较小，电弧一般能自动熄灭，特别是35kV及以下的系统中，绝缘方面的投资增加不多，而供电可靠性较高的优点突出，所以中性点宜采用不接地的运行方式。

当电压高、线路长时，接地电流较大。

可能产生稳定电弧或间歇性电弧，而且电压等级较高时，整个系统绝缘方面的投资大为增加，上述优点便不存在了。

2、中性点经消弧线圈接地单相接地时，当接地电流大于IOA而小于30A时，有可能产生不稳定的间歇性电弧，随着间歇性电弧的产生将引起幅值较高的弧光接地过电压。

该方式就是在中性点和大地之间接入一个电感消弧线圈，在系统发生单相接地故障时，利用消弧线圈的电感电流补偿线路接地的电容电流，使流过接地点的电流减小到能自行熄灭的范围。

中性点经消弧线圈接地，保留了中性点不接地方式的全部优点。

由于消弧线圈的电感电流补偿了电网接地电容电流，使得接地点残流减少到5A及以下，降低了故障相接地电弧恢复电压的上升速度，以致电弧能够自行熄灭，从而提高供电可靠性。

电力系统有哪几种接地方式？在电力系统里边，中性点的工作接地方式有：中性点的直接接地、中性点经过消弧线圈接地和中性点不接地等三种。

其中中性点不接地的方式始终是我国配电网使用最多的一种方式。

1、对于一次的设备接地，主要有直接的接地，经过电阻接地和经过消弧线圈接地。

2、在220kV以上的系统中，主变压器中性点采纳直接接地的，称之为大电流接地系统。

3、在110及66kv系统中，主变压器中性点消弧线圈接地的相对比较多，称之为小电流接地系统。

4、对于10kV系统而言，常见系统的有不接地系统，主要是由于电容电流较小，发生单相接地对设备损害比较小，可以带故障运行并为检修人员来供应检修时间。

可以通过配备小电流选线装置来提高查找故障的速度。

当然10kV经电阻接地的也比较多，一般是用于电容电流比较大的10kV系统，它通过接入电阻将单相故障电流限定在某一范围内，然后来实现动作与跳闸。

5、对于6到10kV的系统，由于设备绝缘水平按线电压考虑对于设备的造价影响不大，为了提高供电方面的牢靠性，一般都采纳中性点不接地或者经消弧线圈接地的方式。

6、至于110kV及以上的系统，重点考虑降低设备绝缘水平，简化继电等爱护装置，一般都采纳中性点直接接地的方式。

并采纳了送电线路全线架设避雷线和装设自动重合闸装置等措施来执行，这样保证供电牢靠性。

7、在20到60kV范围的系统，这算是一种中间状况，一般一相接地时候的电容电流不很大，网络也不很简单，设备绝缘水平的提高或者降低对于造价影响不很显著，因此一般均采纳中性点经消弧线圈接地方式。

8、至于1KV以下的电网，中性点采纳不接地方式来运行。

然而电压为380/220V的系统，采纳了三相五线制，零线是为了取到机电压，而地线是为了确保平安。

低压电网的接地方式按我国《农村低压电力技术规程》（DL/T499-2001）规定，低压电网的接地方式有三种：TT、TN-C和IT方式。

其线路原理图如图1～图3所示：图1TT接地方式图2TN-C接地方式图3IT接地方式从图1～3可以看出这三种接地方式有以下几个不同之处：1、适用场合不同TT接地方式适用于农村低压电网中使用，这也是最常用的一种接地方式。

TN-C也是一种最常用的接地方式，适宜在城镇电网中使用。

而IT 接地方式比较少见，只用在对安全有特殊要求的电力系统中，也可用在不便停电的用电场合。

2、配电变压器中性线N接地的方式不同在TT和TN-C接地方式中，配电变压器中性线N直接接地，而IT接地方式中，配电变压器的中性线N不接地或经过一个高阻抗接地。

3、配电变压器中性线N接地次数不同（TT和TN-C方式）TT系统中，仅允许配电变压器的中性线N接地，在中性线的其它地方（如用户端）不允许再重复接地。

TN-C接地系统中，除了要求配电变压器的中性线接地外，在中性线的其它地方也要重复接地，并尽可能均匀地分布接地点。

4、用电设备外壳保护接线方式不同在TT接地方式中，用电设备的外壳直接接地（在三相四线制中，用电设备的外壳还应该接中性线），并且应该接在电气上与电力系统的接地点无直接关联的接地极上，称作保护接地，用PEE或PEN表示。

在TN-C接地方式中，用电设备的外壳直接接中性线，称作保护线，用PE表示在IT接地方式中，用电设备的外壳和TT方式一样，也直接接地，称为保护接地，也用PEE表示。

5、供电线路不同TT接地方式时，供电线路既可以是三相四线制，也可以是三相三线制。

而TN-C接地方式只能是三相四线制，IT方式只能是三相三线制。

6、相线对地的绝缘水平不同在TT和TN-C接地方式中，相线对地的绝缘水平较低（相对于IT方式来说），但要注意：中性线应具有与相线同等的绝缘水平。

IT接地方式时，要求相线对地的绝缘水平要高（正常运行时，各相泄漏电流的有效值不应大于30mA）。

电网中性点接地方式是一个综合性的、系统性的问题，既涉及到电网的安全可靠性、也涉及电网的经济性。

中性点接地方式直接影响到系统设备绝缘水平、系统过电压水平、过电压保护元件的选择、继电保护方式、系统的运行可靠性、通讯干扰等。

我国的110kV及以上电压等级的电网一般都采用中性点直接接地方式，在中性点直接接地系统中，由于中性点电位固定为地电位，发生单相接地故障时，非故障相的工频电压升高不会超过1.4运行相电压；暂态过电压水平也相对较低；继电保护装置能迅速断开故障线路，设备承受过电压的时间很短，这样就可以使电网中设备的绝缘水平降低，从而使电网的造价降低。

在三相交流电力系统中，作为供电电源的发电机和变压器的中性点，有三种运行方式：一种是电源中性点不接地；一种是电源中性点经消弧线圈接地；一种是电源中性点直接接地。

前两种合称为中性点非有效接地，或小电流接地系统，后一种中性点直接接地称为中性点有效接地，或大电流接地。

1 电源中性点不接地电力系统（3-63 kV系统大多数采用电源中性点不接地运行方式）。

电源中性点不接地系统发生单相接地时，如C相单相接地，那么完好的A、B 两相对地电压都由原来的相电压升高到线电压，即升高为原对地电压的√3倍,C相接地的电容电流为正常运行时每相对地电容电流的3倍。

当发生单相接地时，三相用电设备的正常工作未受到影响，因为线路的线电压无论相位和量值均未发生变化，因此三相用电设备仍然照常运行。

但电力部门只允许运行2小时，因为一旦另一相又发生接地故障时，就形成两相接地短路，产生很大的短路电流，可能损坏线路设备。

2 电源中性点经消弧线圈接地的电力系统。

在中性点不接地的电力系统中，有一种情况比较危险，即在单相接地时，如果接地电流较大，将出现断续电弧，这可使线路发生电压谐振现象，在线路上形成一个R-L-C的串联谐振电路，从而使线路上出现危险的过电压（可达相电压的2.5-3倍）,导致线路上绝缘薄弱地点的绝缘击穿。
