2013中考物理压轴题及答案85．在用电阻箱、电压表测定一个未知定值电阻R X 的阻值时，小明设计了如图26甲所示的实验电路，其中R /是电阻箱，R 0是定值电阻.（1）图甲中，为测出R X 的阻值，闭合开关S 后，小明应该先把开关S 1接到触点（选填“1”或“2” ），记录电压表的示数U ；然后把开关S 1接到另一触点，并调节电阻箱R /，直到电压表示数也为U ，读出此时电阻箱R /的示数（各旋钮的位置如图乙所示），则待测电阻R X 的阻值为 Ω.（2）小兰认为将图甲中的电阻R 0去掉，也能测出R X 的阻值.你认为可行吗？ 答：______（3）小亮设计了图丙的电路测R X 的阻值.与图甲的方法比较，你觉得图丙最显著的优点是： _____________；若图甲也想具备这个优点，只需更换．．图甲的一个元件就可以了，如何替换？答：_____________________ ____.86.如图28所示，L 是“12V 6W ”的小灯泡，R 1是定值电阻，R 2是最大阻值为24Ω的滑动变阻器，电源电压和灯泡电阻均不变. （1）求小灯泡的阻值；图26【答案】1 18 不可行 能多次测量求平均值以减小误差【答案】（2）闭合开关S 、S 1，滑片P 在a 端时，小灯泡恰能正常发光，且电流表示数为0.9A ，求R 1的阻值； （3）闭合开关S ，断开开关S 1，求在滑片P 移动过程中，灯泡消耗的最小功率.⑴ R L =U L 2/P L =（12V ）2/6W=24Ω⑵ 闭合开关S 、S 1，P 在a 端时，R 2=0Ω，此时R 1与L 并联∵ 灯L 恰能正常发光 ∴ U 1=U=U L =12V I L =P L /U L =6W/12V=0.5A ∴ I 1=I-I L =0.9A-0.5A=0.4A ∴ R 1=U 1/I 1=12V/0.4A=30Ω⑶ 闭合S ，断开S 1，此时R 2与L 串联，当P 移到b 端时，'2R =24Ω,灯泡L 消耗的功率最小。
专题15变化及取值范围类电学综合计算考点01：极值类电学综合计算题：此考点通常是题目中给出了若干已知电学物理量,同时对某些物理量进行了限定,如要求灯泡两端电压不超过额定电压或给出电流表或电压表的量程,或者给出了变阻器的规格,要求在保证电路安全的这些限定条件下,求某个物理量的最大值或最小值。
【易错警示】此考点应注意：无论求哪个物理量的最大值或最小值均必须保证电路安全,即不能损坏电表,也不能损坏灯泡及滑动变阻器,然后才能利用题中给出的已知条件去求解某个物理量的极值；另外应注意在题中给出多个条件时,必须注意分析隐藏的条件,避免“顾此失彼”如电路中给出了电流表的量程、变阻器的规格,在串联电路中当从最大电流入手去求解某个物理量时还要考虑所求电流是否超过了灯泡的额定电流；如果给了多个用电器的额定电压,若并联应注意通常以额定电压较小的电压值为电源电压。
例1：（2020唐山路北区一模）如图所示的电路中,电源电压为18V且保持不变,电阻R1的阻值为10Ω,滑动变阻器R2上标有“200Ω、1A”字样,电压表有“0—3V和0—15”两个量程,电流表有“0—0.6A和0—3A”两个量程。
（1）闭合开关将滑片移到某一位置时,电流的大小为0.5A,求R1的功率和电压表的示数。
（2）若用电阻R3来替换R1选择适当的电表量程,调节滑动变阻器滑片,使电压表的示数变化最大,在保证安全的情况下,则满足要求的R3的最大值和最小值各多大。
【答案】（1）13V（2）40Ω,18Ω。
【解析】由电路图可知,两个电阻串联,电压表测R2两端电压,R1的功率P1=I12R1=（0.5A）2×10Ω=2.5W；此时U1=I1R1=0.5A×10Ω=5V,所以U2=U—U1=18V—5V=13V。
（2）用电阻R3来替换R1,要使电压表示数变化最大,电压表应选0—15V量程,当电流表量程为0—0.6A时,最大电流为0.6A,滑动变阻器阻值为0,R3的最小值R3小=U/I=18V/0.6A=30Ω,电压表为15V时,滑动变阻器的最大值为200Ω,此时I2=U2/R2=15V/200Ω=0.075A,因为串联,I2=I3,则R3的最大值R3大=U3/I3=3V/0.075A=40Ω,当电流表选择0—3A量程时,最大电流为1A,R3的最小电阻R3小=U/I=18V/1A=18Ω；综合上述满足要求的R3的最大值为40Ω,最小值为18Ω。
初中物理电学经典压轴题（含答案），电学没学好，打印出来
多练练！
初中物理的电学部分，无非就是电路知识、欧姆定律、焦耳定律、简单磁路，以及如何测量电阻之类的内容。
别看初中物理简单，但要学好也需费一番功夫才行。
初中阶段，物理的学习满打满算也就两年，因此，大多数的时候，我们接触到的知识都只是些比较浅显的知识，公式定理也都是最基础的，方便同学们去理解记忆。
在初三的时候，电学会跟大家见面，在学习电学时，遇到的第一关将决定了后续电学是否能够学的顺利，如果这一关过不去，那么后面会遇到更多困难，甚至直接导致中考失败！后患实在是无穷。
初中的物理，可能对于大家来说力学是一个难点，毕竟在这个知识点上面所花的时间最多，考试时其分数占比也很高。
相较而言电学所学的知识就稍微少点了，但也是初中学习的重点。
我们要做到在初中就把电学部分给吃透，才好在高中有一个好的基础去迎接更加高深的知识，因为在高中时期，电学部分是重中之重，由不得半点马虎。
为此，今天就给大家整理了一些初中物理电学经典压轴题(含答案)，电学没学好，打印出来多练练！。
中考物理计算压轴题中考热点概括【考点聚焦】这部分知识涉及到的考点有：1. 力学：速度、密度、重力、压强、浮力、机械功、功率、机械效率。
2. 热学：比热容、燃料热值、热机的效率3. 电学：欧姆定律、电功、电功率、焦耳定律。
【呈现形式】以上考点常以计算题的形式出现，以基础知识为主，通过计算达到对知识的理解和应用，并能解决实际问题，多出现在压轴题。
中考中常见的有电、热综合题，力、电综合题和力、热综合题。
典型例题剖析【例题1】（09山东平原）微波炉是一种清洁卫生无污染，效率较高的家用电器。
某微波炉的铭牌如下表所示。
将体积为275ml 、初温是20℃的水放入该微波炉中用最大功率加热1min ，取出后测得水温是40℃。
若水的比热容为4.2×103J/(kg ·℃)。
求：（1）微波炉加热时，电路中的电流是多少？ （2）加热过程中消耗的电能是多少？ （3）加热过程中，水吸收的热量是多少？ 【解析】对于电器铭牌，要注意其中所隐含的知识，如电压、功率等，甚至体积有时需要间接利用。
主要是抓住题目中的已知量，合理选择公式进行计算。
计算电流可以通过欧姆定律的公式也可以通过额定功率和额定电压关系，主要是通过题意看有哪些已知量。
本题通过额定电压和额定功率利用公式P=UI 计算方便。
电热水壶消耗的电能可以利用电功的转化，计算电功可以利用公式W=Pt 。
利用电热水壶的纯电阻电路，抓住电阻是不变的物理量，功率可以利用P=U 2/R 计算。
对于水吸热后温度升高，计算热量可以利用公式Q=cm(t-t 0)，其中的质量没有，可以通过质量和密度体积之间的关系间接即可。
【答案】（1）根据P=UI 得，==UPI 1100w/220V=5A （2）方法一：根据W=Pt 得，微波炉消耗的电能是：W=Pt=1100W ×60s=6.6×104J 方法二：根据W=Pt 得，微波炉消耗的电能：W=Pt=1.1×601h ≈0.0183kWh(0.0183∽0.02kWh 都给满分) 方法三：W=UIt=220V ×5A ×60s=6.6×104J （3）根据Vm =ρ 得：==V m ρ 1.0×103kg/m 3×275×10-6m 3=0.275kg Q=cm(t-t 0)得，水吸收的热量：Q 吸=c 水m 水（t-t 0）=4.2×103J/(kg ·℃) ×0.275kg ×(40℃-20℃)=2.31×104J【例题2】（09山东济宁）电动自行车是倍受人们青睐的一种交通工具（如图１）。
【答案】 2013中考物理压轴题及答案57．如图25所示电路，电源两端电压和小灯泡的电阻保持不变，灯L 上标有“”字样。
只闭合S 1时，电流表的示数I 1为，电阻R 1消耗的功率为P 1；若S 1、S 2、S 3都闭合，滑片移到B端，电流表的示数I 2为2A ，电阻R 1消耗的功率为P 1'；已知：P 1∶P 1'=1∶9。
⑴求电源电压U ；⑵求变阻器的最大阻值R 2；⑶若只闭合S 2时，电压表的量程选为0～3V ，电流表量程选为0～3A ，在保证电路正常工作的情况下，求滑动变阻器连入电路的最大阻值R max 。
只闭合开关S 1，电路如图31甲； 同时闭合开关S 1、S 2和S 3，将滑动变阻器R 2的滑片移至B 端时，电路如图31乙；只闭合开关S 2，电路如图31丙。
…………………1分⑴灯泡电阻R L =10Ω在甲、乙两图中，电阻R 1不变'11P P ＝124121R I R I ＝91可得41I I =31，I 4=………………………………1分 总电压U 一定 41I I ＝11R R R L +=31可得R 1=5Ω……………………………………………1分 U=I 1（R L +R 1）=×（10Ω+5Ω）=9V …………………………………1分⑵R 2＝5I U =42I I U -=A8.12A 9V -=45Ω……………………………………1分 ⑶在丙图中，总电压U =9V 一定，当滑动变阻器连入电路的阻值最大时,滑动变阻器两端电压U 2=3V 。
R max =22U U U -R L ＝V3-9V 3V ×10Ω＝5Ω……………………………1分 58．小明一家搬进刚装修完的新家的这天晚上，小明闭合床头灯的开关准备坐在床头看书，可是发现房间的日光灯也亮了，他断开床头灯的开关，两盏灯都熄灭了；他过去闭合日光灯的开关，床头灯不亮，但日光灯更亮了。

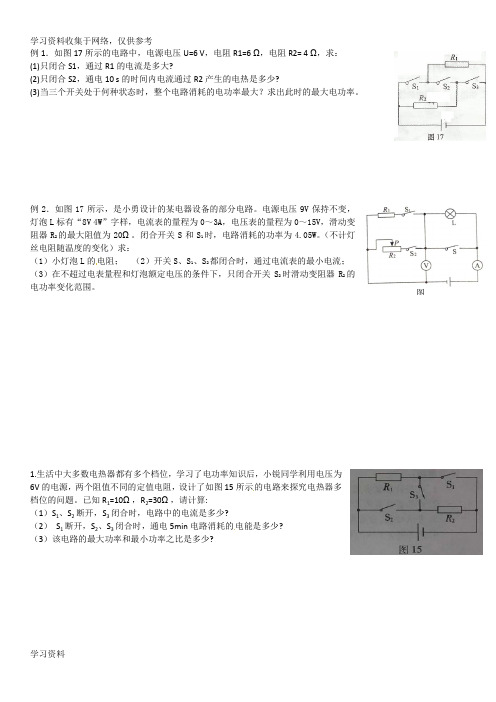

图例1．如图17所示的电路中，电源电压U=6 V ，电阻R1=6 Ω，电阻R2= 4 Ω，求：(1)只闭合S1，通过R1的电流是多大?(2)只闭合S2，通电10 s 的时间内电流通过R2产生的电热是多少?(3)当三个开关处于何种状态时，整个电路消耗的电功率最大？求出此时的最大电功率。
例2．如图17所示，是小勇设计的某电器设备的部分电路。
电源电压9V 保持不变，灯泡L 标有“8V 4W ”字样，电流表的量程为0～3A ，电压表的量程为0～15V ，滑动变阻器R 2的最大阻值为20Ω。
闭合开关S 和S 1时，电路消耗的功率为4.05W 。
（不计灯丝电阻随温度的变化）求：（1）小灯泡L 的电阻； （2）开关S 、S 1、S 2都闭合时，通过电流表的最小电流；（3）在不超过电表量程和灯泡额定电压的条件下，只闭合开关S 2时滑动变阻器R 2的电功率变化范围。
1.生活中大多数电热器都有多个档位，学习了电功率知识后，小锐同学利用电压为6V 的电源，两个阻值不同的定值电阻，设计了如图15所示的电路来探究电热器多档位的问题。
已知R 1=10Ω，R 2=30Ω，请计算:（1）S 1、S 2断开，S 3闭合时，电路中的电流是多少?（2） S 1断开，S 2、S 3闭合时，通电5min 电路消耗的电能是多少?（3）该电路的最大功率和最小功率之比是多少?2.如图18所示，电源电压恒为18V,小灯泡L标有“6V 3W”字样，滑动变阻器R标有“100Ω1A”字样，电压表使用的量程为0～15V，电流表使用的量程为0～0.6A，R0为一定电阻；当闭合开关S、S1，断开S2时，灯泡L恰好正常发光；不计温度对灯丝电阻的影响。
求：（1）小灯泡L的电阻；（2）闭合开关S、S1，断开S2时，通电1min，电流通过定值电阻R0所做的功；（3）当闭合开关S、S2，断开S1时，在保证电表不超量程、灯泡L两端的电压不超额定电压的情况下，滑动变阻器R功率的变化范围。
专题五电学最值问题（1）1、如图17所示，L上标有“6 V 3 W”字样，电流表量程为0~0.6 A，电压表量程为0~15 V，变阻器R的最大电阻为100 Ω。
只闭合S1，滑片置于a点时，变阻器连入电路中的电阻为R a ，电流表示数为I a。
只闭合S2，移动滑片，变阻器两端电压与其连入电路的电阻关系如图18所示；当滑片置于b点时，电压表示数U b = 8 V，电流表示数为I b。
已知R a∶R0 = 12∶5，I a∶I b = 3∶5。
（灯丝电阻不随温度变化）求：（1）小灯泡的电阻；（2）定值电阻R0和电源电压；（3）在电表的示数不超过量程，灯泡两端的电压不超过额定值的情况下，只闭合S1时，变阻器连入电路的最小电阻为多少；只闭合S2时，电路消耗的最小功率为多少。
2、生活中大多数电热器都有多个档位，学习了电功率知识后，小锐同学利用电压为6V的电源，两个阻值不同的定值电阻，设计了如图15所示的电路来探究电热器多档位的问题。
已知R1=10Ω，R2=30Ω，请计算:（1）S1、S2断开，S3闭合时，电路中的电流是多少?（2）S1断开，S2、S3闭合时，通电5min电路消耗的电能是多少?（3）该电路的最大功率和最小功率之比是多少? RL R0SS2PVA图17U R/VR/ΩU bU maxR max图183、如图所示，电源电压为6V ，滑动变阻器R 1标有“10Ω 2A”的字样，当滑动变阻器滑片P 在最右端时，闭合开关S ，电流表○A1的0.5A 。
求：（1）R 2的阻值；（2）此时电流表○A 的示数；（3）若在电路安全工作的前提下，移动滑动变阻器滑片P ，电路消耗的总功率范围。
4、如图所示，电源电压恒定不变，电阻R 1的阻值为5Ω，小灯泡上标有“12V 6W”字样，闭合开关S ．（1）当开关S 1、S 2都闭合，滑动变阻器的滑片P 移到最右端时，电流表的读数为1.7A ，小灯泡恰能正常发光，求滑动变阻器的最大阻值。
2013年全国各地中考物理试题分类汇编--电学压轴题之传感器、变阻器等问题1、（2013孝感）如下图甲所示为某型号汽车的自动测定油箱内油量的电路原理图，其中电源两端的电压恒为24V，R0=10Ω，A为油量指示表（一只量程为0——0.6A的电流表），R X为压敏电阻，它的上表面面积为10cm2，其他阻值与所受压力的变化如下图乙所示，当油箱加满油时，油量指示表的示数如下图丙所示。
（1）当R X所受压力为零时，R X的阻值为多少？（2）当油箱内汽油用完时，油量指示表的指针指向某一位置，求此位置所对应的电流值是多少？（计算结果保留两位小数）（3）油箱装满油时，油对R X的压力与压强各为多少？（1）当F=0时，由图乙可知R X =300Ω（2）当油箱内汽油用完时，F=0，R X =300Ω由欧姆定律得I=U/(R X +R0 )=24V/(300Ω+10Ω)=0.08A(3)当油箱加满油时，由题意及图丙可知，此时I=0.6A结合I=U/(R X +R0 ) 得，R X =U/I－R0 =24V/0.6A－10Ω=30Ω当R X =30Ω时，由图乙可知此时F=2.8N油对R X的压强p=F/S=2.8N/(10×10-4m2)=2.8×103Pa2、（2013河南）小强利用压力传感器、电磁继电器、阻值可调的电阻R等元件，设计了一个汽车超载自动报警电路，如图16所示。
他了解到这种压力传感器所受压力越大时，输出的电压U就越大，二者的关系如图17所示。
闭合开关S，当继电器线圈中电流大于或等于20mA时，衔铁被吸合。
已知传感器的输出电压U即为继电器控制电路的电源电压，线圈的电阻为20Ω。
(1)车辆不超载时，工作电路中绿灯亮；当传感器所受压力增大到一定程度时，红灯亮，说明汽车超载。
请你判断灯________ (选填“L1”或“L2”)是红灯。
(2)某水平公路桥禁止质量大于或等于20t 的车辆通行，要用小强设计的装置为此桥报警，R 的阻值应调节为多少?（g 取10N/kg ）(3)在水平路面上，要使该装置报警，通过车辆的最小重力为多少？ (4)请你运用所学物理知识，说明超载的一项危害。
2013年中考物理试题电学压轴题之最值问题1、( 2013河北)如图17所示，L上标有“ 6 V 3 W”字样，电流表量程为0~0.6 A，电压表量程为0~15 V，变阻器R的最大电阻为100 Q。
只闭合S1, 滑片置于a点时，变阻器连入电路中的电阻为R a ,电流表示数为l a。
只闭合S2,移动滑片，变阻器两端电压与其连入电路的电阻关系如图18所示；当滑片置于b点时，电压表示数U b = 8 V,电流表示数为l b。
已知R a：R0 = 12 : 5, l a：l b = 3 : 5。
(灯丝电阻不随温度变化)求：(1)小灯泡的电阻；(2)定值电阻R0和电源电压；(3)在电表的示数不超过量程，灯泡两端的电压不超过额定值的情况下，只闭合S1时，变阻器连入电路的最小电阻为多少；只闭合S2时，电路消耗的最小功率为多少。
2 2U U 额6 V(1) 因为I 一P UI，则小灯泡的电阻：R. ------- 12R P额3W(2) 只闭合S2, R与R0串联，滑片P置于b点时，U b = 8V，由图可知电阻R b=16 Q,则电流I b出色匕0.5A ・尺16电源电压：U = l b (R b+ R0) = 0.5 A X(16 Q+ R0) ①只闭合S1, R与L串联，当滑片P置于a点，由于l a : l b = 3 : 5，则l a = 0.3A 电源电压：U = l a (R a+ R L)= 0.3 A (R a+ 12 Q) ② 已知R a : R0 =12 : 5,再由①②式，可得：R0 =20 Q, U = 18 V(3) 只闭合S1，电流表的量程大于灯的额定电流，则电路中最大电流等于灯的额定电流0.5A。
I U -R最小&R最小8V2 0.5A得变阻器接入电路的最小电阻R最小=24 Q只闭合S2，变阻器两端电压为15 V时，连入电路中的电阻最大由于一险U匹大，则变阻器接入电路的最大电阻R最大=100 QR最大U最大L S1R0IM A)图17电路消耗的最小功率:18V& R最大20 1002.7 W2、( 2013重庆B 卷)生活中大多数电热器都有多个档位，学习了电功率知识后，小锐同学 利用电压为6V 的电源，两个阻值不同的定值电阻，设计了如图 15所示的电路来探究电热器多档位的问题。
电路典型计算题：1、在图1所示的电路中，电源电压保持不变，滑动变阻器R2上标有“100Ω 1A”字样。
闭合电键S后，电流表A的示数为0.5安，电压表V l的示数为10伏，电压表V2的示数为6伏。
求：①定值电阻R1的阻值。
②此时滑动变阻器R2消耗的电功率P2。
③请用定值电阻来替换电阻R1，并选择合适的电表量程。
要求：在不更换电表量程的情况下，移动变阻器的滑片P，使所有电表的示数都能达到各自的最大值，且电路能正常工作。
第一，符合上述条件的所有可能的定值电阻阻值：__________________。
第二，满足上述要求时，电流表示数的最小值。
（写明必要理由）图12、在图2所示的电路中，电源电压保持不变，电阻R1为60欧，滑动变阻器R2上标有“100Ω 3A”字样。
当电键S闭合时，电流表A1的示数为0.2安。
求：①电源电压。
②电阻R1消耗的功率。
③移动滑动变阻器R2的滑片P，使电流表A2指针偏离零刻度线的角度恰好为电流表A1指针偏离零刻度线角度的两倍，求此时变阻器连入电路的电阻。
图23、图3（a）所示的电路中，电源电压保持不变，闭合电键S，当滑片P移到滑动变阻器R2的某一端时，电压表、电流表的示数如图3（b）所示，求：（1）滑动变阻器R2接入电路的阻值。
（2）10秒内电流通过R2所做的功。
（3）当滑片P移到滑动变阻器R2的另一端时，电压表和电流表的指针同时在（b）图指针所示的基础上偏转了相同的角度，求电源电压值。
图3（a）图3（b）4、如图4所示的电路中，电源电压保持不变。
电阻R1的阻值为20欧，滑动变阻器R2上标有“20Ω，2A”字样。
闭合电键S后，当滑动变阻器的滑片P在中点位置时，电压表V1的示数为4伏。
求：（1）电流表的示数；（2）电压表V的示数；（3）在电表量程可以改变的情况下，是否存在某种可能，改变滑片P的位置，使两电压表指针偏离零刻度的角度恰好相同?如果不可能，请说明理由；如果可能，请计算出电路中的总电阻。
2013年中考物理试题电学压轴题之最值问题1、（2013河北）如图17所示，L 上标有“6 V 3 W ”字样，电流表量程为0~0.6 A ，电压表量程为0~15 V ，变阻器R 的最大电阻为100 Ω。
只闭合S 1，滑片置于a 点时，变阻器连入电路中的电阻为R a ，电流表示数为I a 。
只闭合S 2，移动滑片，变阻器两端电压与其连入电路的电阻关系如图18所示 ；当滑片置于b 点时，电压表示数U b = 8 V ，电流表示数为I b 。
已知R a ∶R 0 = 12∶5，I a ∶I b = 3∶5。
（灯丝电阻不随温度变化）求：（1）小灯泡的电阻； （2）定值电阻R 0和电源电压；（3）在电表的示数不超过量程，灯泡两端的电压不超过额定值的情况下，只闭合S 1时，变阻器连入电路的最小电阻为多少；只闭合S 2时，电路消耗的最小功率为多少。
（1）因为RUI = UI P =，则小灯泡的电阻：()22L 6V 123W U R P ===Ω额额 （2）只闭合S 2，R 与R 0串联，滑片P 置于b 点时，U b = 8 V ，由图可知电阻R b =16Ω，则电流b b b 8V0.5A 16U I R ===Ω电源电压：U = I b (R b + R 0) = 0.5A ×(16 Ω+ R 0) ①只闭合S 1，R 与L 串联，当滑片P 置于a 点，由于I a ∶I b = 3∶5，则I a = 0.3 A 电源电压：U = I a (R a + R L ) = 0.3 A ×(R a + 12 Ω) ② 已知R a ∶R 0 = 12∶5，再由①②式，可得: R 0 = 20 Ω，U = 18 V（3）只闭合S 1，电流表的量程大于灯的额定电流，则电路中最大电流等于灯的额定电流0.5A 。
L 18V0.5A 12U I R R R ===++Ω最小最小得变阻器接入电路的最小电阻R 最小=24Ω只闭合S 2，变阻器两端电压为15 V 时，连入电路中的电阻最大 由于0U U R R U -=最大最大最大，则变阻器接入电路的最大电阻R 最大= 100Ω 电路消耗的最小功率：()22018V 2.7W 20100U P R R ===+Ω+Ω最小最大 2、（2013重庆B 卷）生活中大多数电热器都有多个档位，学习了电功率知识后，小锐同学利用电压为6V 的电源，两个阻值不同的定值电阻，设计了如图15所示的电路来探究电热R L R 0 S 1 S 2 P VA图17U R /V16 R/ΩU bU max R max 图18器多档位的问题。
已知R 1=10Ω，R 2=30Ω，请计算:（1）S 1、S 2断开，S 3闭合时，电路中的电流是多少?（2） S 1断开，S 2、S 3闭合时，通电5min 电路消耗的电能是多少? （3）该电路的最大功率和最小功率之比是多少?1）当只闭合S 3时，R 1和R 2串联在电路中 R 串＝R 1+R 2＝10Ω+30Ω＝40ΩA V R U I 15.0406＝＝串Ω=（2）当只断开S 1时，只有R 2接入电路中()J s V t R U W 360300306222=⨯Ω=＝ （3）当R 1和R 2并联在电路中时，电路的总功率最大430301030102121ΩΩ+ΩΩ⨯Ω+＝＝＝并R R R R R并R U P 2m ax = 当R 1和R 2串联在电路中时，电路的总功率最小串R U P 2m in= 3163044022min max ＝＝串并Ω⨯Ω⨯=U R R U P P 3、（2013玉林）如图15所示，电源电压为6V ，滑动变阻器R 1标有“10Ω 2A”的字样，当滑动变阻器滑片P 在最右端时，闭合开关S ，电流表○A 1的0.5A 。
求： （1）R 2的阻值；（2）此时电流表○A 的示数；（3）若在电路安全工作的前提下，移动滑动变阻器滑片P ，电路消耗的总功率范围。
解：（1)电流表○A 1测R 2的电流，R 1与R 2并联，R 2=U/I 2=6V/0.5A=12Ω (2)滑片P 在最右端时，通过滑动变阻器的电流I 1=U/R 1=6V/10Ω=0.6A 电流表○A 的示数I=I 1+I 2=0.6A+0.5A=1.1A(3)要电路安全工作，通过滑动变阻器的电流不能超过2A,这时既不损坏滑动变阻器也不会损坏电流表。
故I 最大=0.5A+2A=2.5A ，P 最大=UI 最大=6V × 2.5A=15W 。
当滑片滑到最右端时，总电阻最大，总电流最小。
I 最小=I 2+U/R 1=0.5A+6V/10Ω=1.1A , P 最小=UI 最小=6V ×1.1A=6.6W∴电路消耗的总功率范围为6.6W 到15W4、（2013泰安）如图所示，电源电压恒定不变，电阻R 1的阻值为5Ω，小灯泡上标有“12V 6W”字样，闭合开关S ．（1）当开关S 1、S 2都闭合，滑动变阻器的滑片P 移到最右端时，电流表的读数为1.7A ，小灯泡恰能正常发光，求滑动变阻器的最大阻值。
（2）当开关S 1、S 2都断开，滑动变阻器的滑片P 在最右端，求电流表的读数和滑动变阻器消耗的电功率。
解：（1）小灯泡正常发光的电流 A 5.011==UP I 当开关S 1、S 2都闭合，滑动变阻器的滑片P 移到最右端时，L 和R 2并联，滑动变阻器中的电流： A 2.112=-=I I I因灯泡恰能正常发光，即电源电压U=U L 额=12V, 滑动变阻器的最大阻值 Ω==1022I U R(2)当开关S 1、S 2都断开时，且P 在最右端，R 1和R 2串联，接入电路中的总电阻Ω=+=1521R R R电流表的读数 A 8.02==RUI 此时滑动变阻器消耗的电功率 W 4.62222=⨯=R I P5、（2013鄂州）“赛龙舟”是端午节里的传统节目。
小安同学自制了一个卡通龙舟，她想用亮度可调节的红、绿灯做它的眼睛。
她选用规格为“12V 6W”的红灯和“12V 12W”的绿灯及“24Ω 2A”的滑动变阻器等元件设计了如图电路。
当闭合开关S 、S 1、S 2，且滑动变阻器的滑片P 移至b 端时，两灯都正常发光(电源电压不变，不考虑灯丝电阻的变化)。
求： （1）两灯都正常发光时电流表的示数为多少? （2）该电路中最大电功率和最小电功率分别为多少? 解：(1)由P=UI 可计算两灯的额定电流I 红=P 红/U 红=6W/12V=0.5AI 绿=P 绿/U 绿=12W/12V=1AS 2S 1 SRRR 2S R 1当闭合开关S 、S 1、S 2，且滑动变阻器的滑片P 移至b 端时，红灯和绿灯并联且正常发光I= I 红+I 绿=1.5A ， 电源电压U=U 额=12V(2)由P=U 2/R R 最小时功率最大两灯泡并联且滑片P 在b 端时电路的总电阻最小，此时两灯正常发光 P max = P 红+P 绿=12W+6W=18WR 最大时功率最小电阻较大的灯泡与滑动变阻器全值串联电阻最大，由R= U 2/P 知红灯电阻较大 R 红=U 红2/P 红=122V 2/6W=24Ω当闭合开关S 、S 1、S 2，且滑动变阻器的滑片P 移至b 端时 当闭合开关S 、S 1、S 2，且滑动变阻器的滑片P 移至b 端时 R max =R 红+R 1=48ΩP min =U 2/R max =122V 2/48Ω=3W6、（2013长沙）小刚设计了一种小鸡孵化器的电路模型，如图所示，在一般情况下，只需灯光照明，温度较低时，则需要加热。
电源电压为72V ，R 1为定值电阻，R 2为发热电阻丝改成的滑动变阻器，其上标有“200Ω 3A ”的字样，电流表A 1的量程为0～0.6A ，电流表A 2的量程为0～3A ，灯泡上标有“12V 3W ”的字样。
（1）灯泡正常工作时的电流是多大？（2）闭合S ，断开S 1、S 2，灯泡正常工作，求R 1的阻值。
（3）S 、S 1、S 2均闭合时，求R 2上消耗电功率的最小值和最大值。
（1）L L L P I U = 3W0.25A 12V==（2）闭合S ，断开S 1、S 2，此时R 1与L 串联由灯泡正常工作和串联电路中电流处处相等知U L =12V ，I =I L =0.25A 根据欧姆定律得R 1=(U-U 1)/I=(72V-12V)/0.25A=240 Ω（3）S 、S 1、S 2均闭合时，R 1与R 2并联当滑动变阻器R 2的阻值最大时，R 2上消耗电功率的最小2min 2max U P R =2(72V)25.92W 200==W1172V 0.3A 240U I R ===W因电流表A 2允许通过的最大电流为3A ，则允许通过滑动变阻器的最大电流 I 2max =3A-0.3A=2.7A,且2.7A<3A P max =UI 2max =72V ×2.7A=194.4W评析：本题滑动变阻器的最大电流受电流表A 2量程的制约。
7、（2013宜宾）如图所示，电源电压恒定不变，R 2的阻值为8Ω，小灯泡L 上标有“6V 3W ”字样，小灯泡电阻不随温度改变。
若闭合S 1、S 2，断开S 3，小灯泡刚好正常发光，此时电压表○V 的示数为3V ，那么：（1）小灯泡L 的电阻为多大？（2）电压电压为多少？（3）R 1电阻为多大？（4）若闭合S 1、S 3，断开S 2，并移动滑动变阻器R 的滑片，滑动变阻器接入电路的电阻为多大时，电路的总功率最大。
这个最大的功率等于多少？答案：（1）()()Ω===123622WV P U R LL L（2）闭合S 1、S 2，断开S 3，灯L 和R 1串联，此时灯正常发光 V V V U U U L 9361=+=+=∴电源电压（3）灯L 和R 1串联，灯正常发光 A VWU P I I L L L 5.063====∴ Ω===65.03111AV I U R （4）闭合S 1、S 3，断开S 2，灯L 、R 2和滑动变阻器R 串联RR R U P L ++=22总当R=0Ω时，总电阻最小，总功率最大，但要考虑此时的最大电流是否超过I L 额当R=0Ω时，电路的总电流I /=U/(R L +R 2)=9V/(12Ω+8Ω)=0.45A,0.45A<I L 额， ∴ R=0Ω时，电路的总功率最大，是成立的。
()W V R R U P L 05.48129222=Ω+Ω=+=总 8、（2013襄阳）如图所示的电路中，灯泡L 上标有“12V 9W”字样，滑动变阻器的最大阻值为R 1，电源电压保持不变。
当开关S 1、S 2、S 3都闭合时，灯泡L 正常发光，两电流表指针位置相同；当开关S 1、S 2断开，S 3闭合时，改变滑片P 的位置，使滑动变阻LS 2R 1 S 3VR 2RS 1器连入电路的阻值分别为R 1和R 1/4，在这两种情况下，滑动变阻器消耗的功率相等。
