(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910135695.7(22)申请日 2019.02.25(71)申请人 苏州料金气体有限公司地址 215000 江苏省苏州市高新区玉山路华达工商园综合办公楼6-1室(72)发明人 王峰　赵海琴　周林华　(74)专利代理机构 苏州创元专利商标事务所有限公司 32103代理人 范晴　丁浩秋(51)Int.Cl.F28D 21/00(2006.01)(54)发明名称一种节能型高效热交换平衡系统(57)摘要本发明公开了一种节能型高效热交换平衡系统，通过循环水管道依次将生产设备、汽化器、冷水机和恒温水槽循环串联在一起，所述冷水机设置有变频风机和压缩机，所述冷水机用于降低循环水的温度，变频风机的风向朝向汽化器，变频风机用于将余热导入至汽化器，恒温水槽与生产设备之间设置有增压泵，汽化器通过液化气体管道连接低温液化气体储罐，用于将低温液化气体汽化，所述汽化器设置有两路管道，两路管道中的一路连接循环水管道，另一路连接低温液化气体管道，所述汽化器的另一端的液化气体管道连接工艺气体管道送至用户端。

对现有动力供应设备进行整合，将设备多余热量再利用，更高效的解决供气供水问题，同时又解决了循环水的散热问题。

权利要求书1页 说明书3页 附图1页CN 109708511 A 2019.05.03C N 109708511A权　利　要　求　书1/1页CN 109708511 A1.一种节能型高效热交换平衡系统，其特征在于，通过循环水管道依次将生产设备、汽化器、冷水机和恒温水槽循环串联在一起，所述冷水机设置有变频风机和压缩机，所述冷水机用于降低循环水的温度，所述变频风机的风向朝向汽化器，所述变频风机用于将余热导入至汽化器，所述恒温水槽与生产设备之间设置有增压泵，所述汽化器通过液化气体管道连接低温液化气体储罐，用于将低温液化气体汽化，所述汽化器设置有两路管道，两路管道中的一路连接循环水管道，另一路连接低温液化气体管道，双两路管道成并排紧贴同向走向，所述汽化器的另一端的液化气体管道连接工艺气体管道并将汽化后的工艺气体输送至用户端。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920328094.3(22)申请日 2019.03.14(73)专利权人 山东丰普环保科技有限公司地址 250000 山东省济南市高新区舜华路359号三庆世纪财富中心A2座1106-7室(72)发明人 李金贵　束长勇　吴玉麒　李彤　吴琪珑　林明　戴华东　(74)专利代理机构 北京众达德权知识产权代理有限公司 11570代理人 刘杰(51)Int.Cl.F22D 1/08(2006.01)F22D 11/06(2006.01)F23J 15/00(2006.01)F23J 15/02(2006.01)F28D 15/02(2006.01)F28F 19/00(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种热交换系统(57)摘要本实用新型涉及热能技术领域，特别涉及一种热交换系统，包括：锅炉烟气管道、换热设备、除尘器、风机、脱硫塔及汽机凝结水低压加热器系统；锅炉烟气管道通过换热设备与除尘器连接，除尘器通过风机与脱硫塔连接；从凝汽器来的低温冷凝水与汽机凝结水低压加热器系统的末级低压加热器入口处与换热设备的冷水接入口连接，换热设备的热水输出口与汽机凝结水低压加热器系统的中间级低压加热器入口连接。

本实用新型提供的热交换系统，避免直接将温度较低的换热介质直接通入翅片式换热器进行热交换，从而防止温度较低的换热介质直接通入翅片式换热器造成翅片式换热器内部冷凝形成酸液层，对翅片式换热器造成腐蚀。

权利要求书1页 说明书5页 附图2页CN 209744357 U 2019.12.06C N 209744357U权　利　要　求　书1/1页CN 209744357 U1.一种热交换系统，其特征在于，包括：锅炉烟气管道、换热设备、除尘器、风机、脱硫塔及汽机凝结水低压加热器系统；其中:所述锅炉烟气管道通过所述换热设备与所述除尘器连接，所述除尘器通过所述风机与所述脱硫塔连接；用于从凝汽器输出低温的冷凝水接头与所述换热设备的冷水接入口连接，所述换热设备的热水输出口与所述汽机凝结水低压加热器系统的中间级低压加热器入口连接。

专利名称：一种新型高通量换热管及其制备方法专利类型：发明专利
发明人：魏伟,贾飞龙,魏坤霞,储富强,杜庆柏,胡静申请号：CN201910732876.8
申请日：20190809
公开号：CN110438537A
公开日：
20191112
专利内容由知识产权出版社提供
摘要：本发明属于热交换材料领域，具体涉及一种新型高通量换热管及其制备方法。

通过阴极旋转电沉积的方法，将一种新型的复合材料均匀沉积在换热管的表面，获得一种新型高通量换热管。

本发明提出的换热管的制备方法，是在电沉积过程中阴极样件匀速转动，阳极的四个极板对称环绕在工件(阴极)的周围，能够获得组织均匀致密且具有高的导热性能的沉积层，使换热管类部件的散热效率可以提高10～25％，大大提高了热交换领域部件的工作效率。

申请人：常州大学
地址：213164江苏省常州市武进区滆湖路1号
国籍：CN
代理机构：常州市英诺创信专利代理事务所(普通合伙)
代理人：谢新萍
更多信息请下载全文后查看。

专利名称：热交换管
专利类型：发明专利
发明人：海因里希·舒尔茨,保罗·帕尔克特申请号：CN88108840.4
申请日：19881102
公开号：CN1035352A
公开日：
19890906
专利内容由知识产权出版社提供
摘要：本发明公开了一种热交换管(1)，该热交换管(1)的平面横肋(2)上设置有大体上是三角形的涡流凸片(3)，上述涡流凸片沿着与穿过管轴(RA)、且与流体流动方向(FSR)平行的平面成一夹角(α)的平面延伸。

该涡流凸片(3)是从横肋平面上冲压而成的，并弯转90°左右。

上述涡流凸片具有一个沿流体流动方向(FSR)及沿热交换方向增高的穹棱(4)。

这样，在涡流凸片(3)后面形成了使边界层出现环流和改善传热的纵涡(5)。

申请人：GEA哈佩尔冷气装置有限公司
地址：联邦德国波鸿
国籍：DE
代理机构：中国国际贸易促进委员会专利代理部
代理人：姚珊
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920430352.9(22)申请日 2019.04.01(73)专利权人 晋中辉宏环保科技有限公司地址 030600 山西省晋中市晋中开发区机械园2号(72)发明人 朱庭萱　朱昌辉　罗华国　(51)Int.Cl.F24D 11/00(2006.01)F28D 20/02(2006.01)(54)实用新型名称一种热平衡式热量存储系统(57)摘要本实用新型公开了一种热平衡式热量存储系统，包括包括热源、箱体、盘管、单向调节阀一、单向调节阀二、太阳能集热器、用户端和供热装置；所述热源分别连接供热装置和太阳能集热器，所述热源的出水口通过盘管导入至所述箱体内部，且所述箱体内部设有一固态相变储热介质，所述盘管从箱体内盘出后通过支管一与用户端进水口连通，同时通过支管二与热源连通，所述用户端的出水口通过管路与与热源的入口连通；所述支管一上设有单向调节阀一，所述支管二上设有单向调节阀二。

本实用通过热平衡原理将多余热量储放至夜间使用或利用夜间较便宜的离峰用电制作热能储放至白天尖峰时使用从而实现节电功能。

权利要求书1页 说明书3页 附图1页CN 210035663 U 2020.02.07C N 210035663U权　利　要　求　书1/1页CN 210035663 U1.一种热平衡式热量存储系统，其特征在于，包括：热源（1）、箱体（2）、盘管（3）、单向调节阀一（6）、单向调节阀二（7）、太阳能集热器（8）、用户端（9）和供热装置（13）；所述热源（1）分别连接供热装置（13）和太阳能集热器（8），所述热源（1）的出水口通过盘管（3）导入至所述箱体（2）内部，且所述箱体（2）内部设有一固态相变储热介质（11），所述盘管（3）从箱体（2）内盘出后通过支管一（301）与用户端（9）进水口连通，同时通过支管二（302）与热源（1）连通，所述用户端（9）的出水口通过管路与热源（1）的入口连通；所述支管一（301）上设有单向调节阀一（6），所述支管二（302）上设有单向调节阀二（7）。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920288056.X(22)申请日 2019.03.07(73)专利权人 成都双流积利热能科技股份有限公司地址 610200 四川省成都市双流区彭镇双楠大道下段1928号(72)发明人 杨启林　何正云　赵可能　(74)专利代理机构 成都九鼎天元知识产权代理有限公司 51214代理人 钱成岑(51)Int.Cl.F28D 7/08(2006.01)F28F 9/24(2006.01)(54)实用新型名称一种双通道换热管(57)摘要本实用新型公开了一种双通道换热管，它包括通过水盒连通的若干外管，其中每个外管内均设置有内管，所述外管和/或内管内设置有扰流装置。

该热交换器换热效率高，且能够减小生活用水和取暖用水在取暖用水通道和生活用水通道中流动所产生的噪声。

权利要求书2页 说明书5页 附图5页CN 209655866 U 2019.11.19C N 209655866U权　利　要　求　书1/2页CN 209655866 U1.一种双通道换热管，其特征在于：它包括4根外管（1）和4根内管（2），所述内管（2）设置在外管（1）内，使外管（1）和内管（2）间的间隙构成主换热通道，使内管（2）内部构成内换热通道；所述主换热通道和/或内换热通道内设置有扰流装置。

2.根据权利要求1所述的双通道换热管，其特征在于：所述扰流装置沿外管（1）和/或内管（2）的轴线方向连续或间隔的设置在主换热通道和/或内换热通道内。

3.根据权利要求1所述的双通道换热管，其特征在于：内换热通道内的扰流装置为设置在内管（2）内壁上，沿内管（2）轴线方向延伸的螺旋扰流管（4）。

4.根据权利要求1或2或3所述的双通道换热管，其特征在于：主换热通道内的扰流装置为设置在内管（2）外壁上，沿内管（2）轴线方向延伸的外螺旋扰流管（50）。

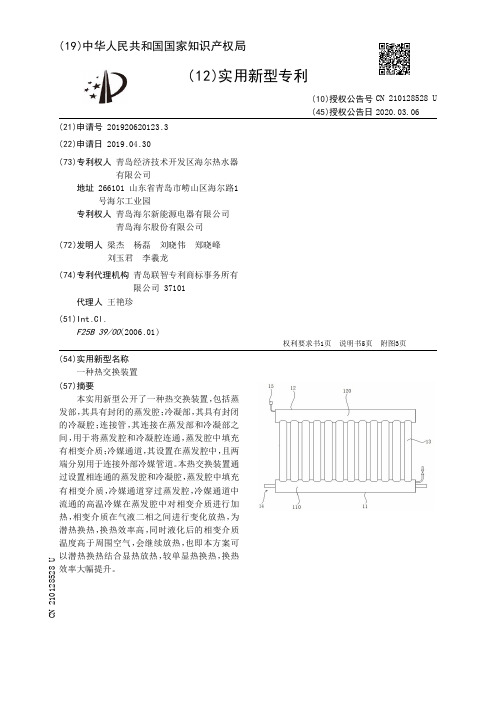

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920620123.3(22)申请日 2019.04.30(73)专利权人 青岛经济技术开发区海尔热水器有限公司地址 266101 山东省青岛市崂山区海尔路1号海尔工业园专利权人 青岛海尔新能源电器有限公司　青岛海尔股份有限公司(72)发明人 梁杰　杨磊　刘晓伟　郑晓峰　刘玉君　李羲龙　(74)专利代理机构 青岛联智专利商标事务所有限公司 37101代理人 王艳珍(51)Int.Cl.F25B 39/00(2006.01)(54)实用新型名称一种热交换装置(57)摘要本实用新型公开了一种热交换装置，包括蒸发部，其具有封闭的蒸发腔；冷凝部，其具有封闭的冷凝腔；连接管，其连接在蒸发部和冷凝部之间，用于将蒸发腔和冷凝腔连通，蒸发腔中填充有相变介质；冷媒通道，其设置在蒸发腔中，且两端分别用于连接外部冷媒管道。

本热交换装置通过设置相连通的蒸发腔和冷凝腔，蒸发腔中填充有相变介质，冷媒通道穿过蒸发腔，冷媒通道中流通的高温冷媒在蒸发腔中对相变介质进行加热，相变介质在气液二相之间进行变化放热，为潜热换热，换热效率高，同时液化后的相变介质温度高于周围空气，会继续放热，也即本方案可以潜热换热结合显热放热，较单显热换热，换热效率大幅提升。

权利要求书1页 说明书5页 附图3页CN 210128528 U 2020.03.06C N 210128528U权　利　要　求　书1/1页CN 210128528 U1.一种热交换装置，其特征在于，包括：蒸发部，其具有封闭的蒸发腔；冷凝部，其具有封闭的冷凝腔；连接管，其连接在所述蒸发部和所述冷凝部之间，用于将所述蒸发腔和所述冷凝腔连通，所述蒸发腔中填充有相变介质；冷媒通道，其设置在所述蒸发腔中，且两端分别用于连接外部冷媒管道。

2.根据权利要求1所述的热交换装置，其特征在于，所述冷媒通道包括：分流腔，其具有伸出至所述蒸发腔外部的冷媒进管；集流腔，其具有伸出至所述蒸发腔外部的冷媒出管；分流管，其具有多个，所述分流管的一端与所述分流腔连通，另外一端与所述集流腔连通。
