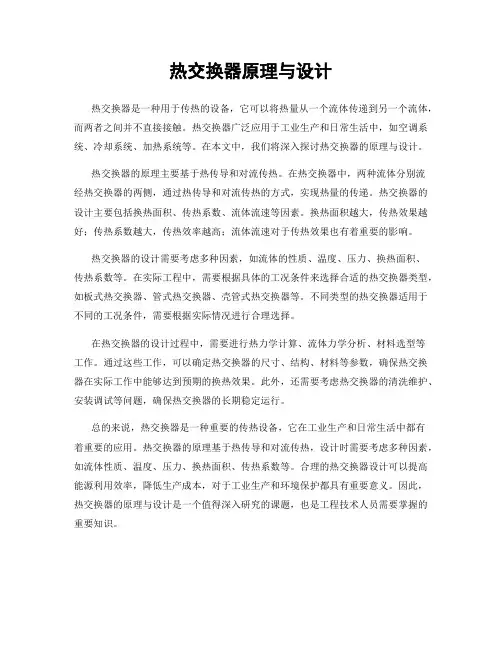

热交换器原理与设计管壳式热交换器

热交换器原理与设计热交换器是一种用于传热的设备，它可以将热量从一个流体传递到另一个流体，而两者之间并不直接接触。

热交换器广泛应用于工业生产和日常生活中，如空调系统、冷却系统、加热系统等。

在本文中，我们将深入探讨热交换器的原理与设计。

热交换器的原理主要基于热传导和对流传热。

在热交换器中，两种流体分别流经热交换器的两侧，通过热传导和对流传热的方式，实现热量的传递。

热交换器的设计主要包括换热面积、传热系数、流体流速等因素。

换热面积越大，传热效果越好；传热系数越大，传热效率越高；流体流速对于传热效果也有着重要的影响。

热交换器的设计需要考虑多种因素，如流体的性质、温度、压力、换热面积、传热系数等。

在实际工程中，需要根据具体的工况条件来选择合适的热交换器类型，如板式热交换器、管式热交换器、壳管式热交换器等。

不同类型的热交换器适用于不同的工况条件，需要根据实际情况进行合理选择。

在热交换器的设计过程中，需要进行热力学计算、流体力学分析、材料选型等工作。

通过这些工作，可以确定热交换器的尺寸、结构、材料等参数，确保热交换器在实际工作中能够达到预期的换热效果。

此外，还需要考虑热交换器的清洗维护、安装调试等问题，确保热交换器的长期稳定运行。

总的来说，热交换器是一种重要的传热设备，它在工业生产和日常生活中都有着重要的应用。

热交换器的原理基于热传导和对流传热，设计时需要考虑多种因素，如流体性质、温度、压力、换热面积、传热系数等。

合理的热交换器设计可以提高能源利用效率，降低生产成本，对于工业生产和环境保护都具有重要意义。

因此，热交换器的原理与设计是一个值得深入研究的课题，也是工程技术人员需要掌握的重要知识。

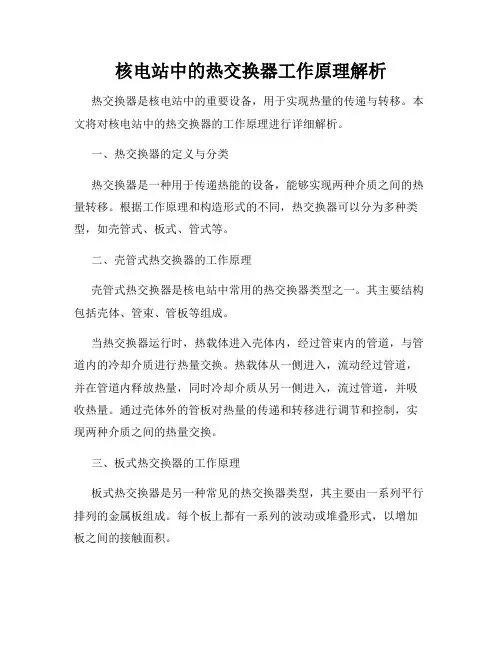

核电站中的热交换器工作原理解析热交换器是核电站中的重要设备，用于实现热量的传递与转移。

本文将对核电站中的热交换器的工作原理进行详细解析。

一、热交换器的定义与分类热交换器是一种用于传递热能的设备，能够实现两种介质之间的热量转移。

根据工作原理和构造形式的不同，热交换器可以分为多种类型，如壳管式、板式、管式等。

二、壳管式热交换器的工作原理壳管式热交换器是核电站中常用的热交换器类型之一。

其主要结构包括壳体、管束、管板等组成。

当热交换器运行时，热载体进入壳体内，经过管束内的管道，与管道内的冷却介质进行热量交换。

热载体从一侧进入，流动经过管道，并在管道内释放热量，同时冷却介质从另一侧进入，流过管道，并吸收热量。

通过壳体外的管板对热量的传递和转移进行调节和控制，实现两种介质之间的热量交换。

三、板式热交换器的工作原理板式热交换器是另一种常见的热交换器类型，其主要由一系列平行排列的金属板组成。

每个板上都有一系列的波动或堆叠形式，以增加板之间的接触面积。

板式热交换器中的热载体和冷却介质分别从不同的通道进入，流动经过板子之间的通道。

由于板子间的波动或堆叠形式，热载体和冷却介质之间的接触面积增加，从而提高了热量的传递效率。

热载体和冷却介质通过板式热交换器内部的通道进行交换，并完成热量转移。

四、管式热交换器的工作原理管式热交换器是一种采用管束形式进行热量传递的热交换器类型。

其主要由一组相互交织的管束组成。

管式热交换器中，热载体和冷却介质分别通过不同的管道进入，流经管束内的管道，并在管道内进行热量交换。

热载体在管道内流动并释放热量，而冷却介质则通过管道，吸收热量。

通过管束的设计和调整，可以实现热量的传递和转移。

五、热交换器的应用与未来发展热交换器广泛应用于核电站等能源领域，用于处理、传递和转移大量的热能。

热交换器的工作原理和性能对核电站的运行稳定性和效率起着重要作用。

未来，随着能源技术的发展和能源需求的增加，热交换器在核电站中的应用将进一步扩大。

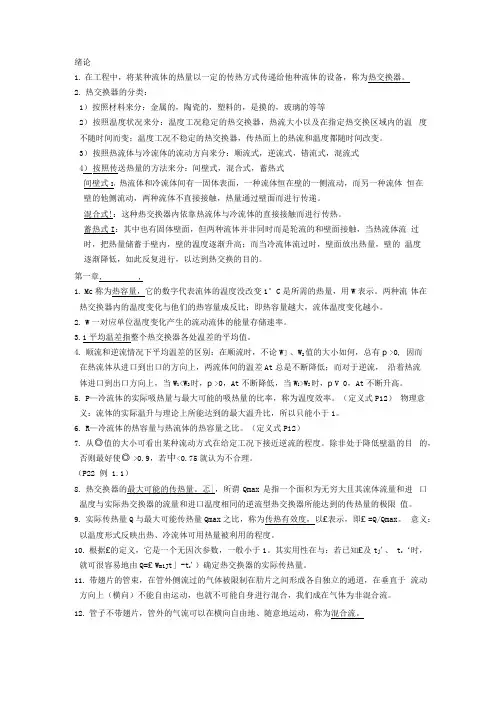

绪论1.在工程中，将某种流体的热量以一定的传热方式传递给他种流体的设备，称为热交换器。

2.热交换器的分类：1）按照材料来分：金属的，陶瓷的，塑料的，是摸的，玻璃的等等2）按照温度状况来分：温度工况稳定的热交换器，热流大小以及在指定热交换区域内的温度不随时间而变；温度工况不稳定的热交换器，传热面上的热流和温度都随时间改变。

3）按照热流体与冷流体的流动方向来分：顺流式，逆流式，错流式，混流式4）按照传送热量的方法来分：间壁式，混合式，蓄热式间壁式I：热流体和冷流体间有一固体表面，一种流体恒在壁的一侧流动，而另一种流体恒在壁的他侧流动，两种流体不直接接触，热量通过壁面而进行传递。

混合式!：这种热交换器内依靠热流体与冷流体的直接接触而进行传热。

蓄热式I：其中也有固体壁面，但两种流体并非同时而是轮流的和壁面接触，当热流体流过时，把热量储蓄于壁内，壁的温度逐渐升高；而当冷流体流过时，壁面放出热量，壁的温度逐渐降低，如此反复进行，以达到热交换的目的。

第一章, ,1.Mc称为热容量，它的数字代表流体的温度没改变1°C是所需的热量，用W表示。

两种流体在热交换器内的温度变化与他们的热容量成反比；即热容量越大，流体温度变化越小。

2.W一对应单位温度变化产生的流动流体的能量存储速率。

3.1平均温差指整个热交换器各处温差的平均值。

4.顺流和逆流情况下平均温差的区别：在顺流时，不论W］、W2值的大小如何，总有p >0, 因而在热流体从进口到出口的方向上，两流体间的温差At总是不断降低；而对于逆流，沿着热流体进口到出口方向上，当W1<W2时，p >0，At不断降低，当W1>W2时，p V 0，At不断升高。

5.P—冷流体的实际吸热量与最大可能的吸热量的比率，称为温度效率。

（定义式P12）物理意义：流体的实际温升与理论上所能达到的最大温升比，所以只能小于1。

6.R—冷流体的热容量与热流体的热容量之比。

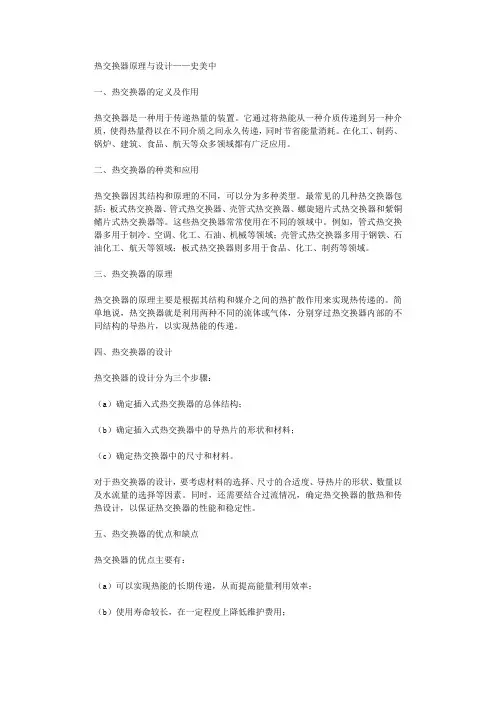

热交换器原理与设计——史美中一、热交换器的定义及作用热交换器是一种用于传递热量的装置。

它通过将热能从一种介质传递到另一种介质，使得热量得以在不同介质之间永久传递，同时节省能量消耗。

在化工、制药、锅炉、建筑、食品、航天等众多领域都有广泛应用。

二、热交换器的种类和应用热交换器因其结构和原理的不同，可以分为多种类型。

最常见的几种热交换器包括：板式热交换器、管式热交换器、壳管式热交换器、螺旋翅片式热交换器和紫铜鳍片式热交换器等。

这些热交换器常常使用在不同的领域中。

例如，管式热交换器多用于制冷、空调、化工、石油、机械等领域；壳管式热交换器多用于钢铁、石油化工、航天等领域；板式热交换器则多用于食品、化工、制药等领域。

三、热交换器的原理热交换器的原理主要是根据其结构和媒介之间的热扩散作用来实现热传递的。

简单地说，热交换器就是利用两种不同的流体或气体，分别穿过热交换器内部的不同结构的导热片，以实现热能的传递。

四、热交换器的设计热交换器的设计分为三个步骤：（a）确定插入式热交换器的总体结构；（b）确定插入式热交换器中的导热片的形状和材料；（c）确定热交换器中的尺寸和材料。

对于热交换器的设计，要考虑材料的选择、尺寸的合适度、导热片的形状、数量以及水流量的选择等因素。

同时，还需要结合过流情况，确定热交换器的散热和传热设计，以保证热交换器的性能和稳定性。

五、热交换器的优点和缺点热交换器的优点主要有：（a）可以实现热能的长期传递，从而提高能量利用效率；（b）使用寿命较长，在一定程度上降低维护费用；（c）可以适用于多种不同的介质，广泛应用于各个领域中；（d）结构简单、体积小、重量轻，便于安装、维护和更换。

热交换器的缺点有：（a）材料有限，对于一些腐蚀性介质难以使用；（b）散热效果受到周围环境的影响；（c）使用时需要进行定期维护和保养。

六、热交换器的未来发展随着科学技术的不断进步和应用需求的扩大，热交换器的应用领域也不断扩大。

化工原理课程设计-热交换器引言热交换器是化工工艺中常用的一种设备，其作用是实现热量的交换，从而实现能量的转移。

本文将从热交换器的原理、设计要点、性能评价等方面进行介绍和讨论。

一、热交换器的原理热交换器是通过两个介质之间的热传导来实现能量转移的设备。

它由一个或多个传热表面组成，介质在这些表面上相互接触，并通过传热表面之间的热传导来实现热量的传递。

根据介质的流动方式，热交换器可以分为管壳式热交换器和板式热交换器。

1.1 管壳式热交换器管壳式热交换器是目前最常用的一种热交换器。

它由一个管子和一个外壳组成，在外壳内部通过一个或多个管子，介质在管子内部流动，通过管子和外壳之间的热传导来实现热量的传递。

管壳式热交换器结构简单、可靠性高，广泛应用于化工、制冷等领域。

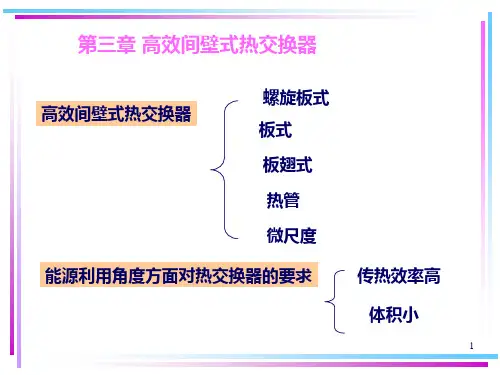

1.2 板式热交换器板式热交换器是近年来发展起来的一种新型热交换器。

它由一系列平行排列的波纹板组成，流体通过波纹板之间的间隙流动，通过波纹板的热传导来实现热量的传递。

板式热交换器具有传热效率高、体积小、重量轻等优点，因此在化工工艺中得到广泛应用。

二、热交换器的设计要点热交换器的设计是化工工艺中非常重要的一部分，设计的好坏直接影响到热交换器的性能。

下面将介绍热交换器设计的几个关键要点。

2.1 热传导热传导是热交换器实现热量传递的基本方式。

在设计热交换器时，需要考虑介质之间的热传导系数、传热表面的材料、传热表面的形状等因素，并通过合理的设计来提高热传导效率。

2.2 流体流动流体的流动方式对热交换器的传热效果有着重要影响。

在设计热交换器时，需要考虑流体的流动速度、流动的方式（如层流、湍流）、流体的阻力等因素，并通过合理的设计来优化流体的流动方式，提高传热效率。

2.3 温度差温度差是热交换器实现热量转移的驱动力。

在设计热交换器时，需要考虑介质之间的温度差、介质的流量、介质的性质等因素，并通过合理的设计来控制温度差，提高传热效率。

2.4 材料选择热交换器的材料选择直接影响到其耐腐蚀性、耐高温性、传热效率等性能。

2 管壳式热交换器2.1管壳式热交换器的类型、标准与结构2.11类型和标准按其结构的不同一般可分：固定管板式、U型管式、浮头式和填料函式四种类型。

(1) 固定管板式热交换器是将管子两端固定在位于壳体两端的固定管板上，由于管板与壳体固定在一起，所以称之为固定管板式热交换器。

优点：结构比较简单，重量轻，在壳程程数相同的条件下可排的管数多。

缺点：壳程不能检修和清洗，因此宜于流过不易结垢和清洁的流体，当管束与壳体的温差太大而产生不同热膨胀时，常会使管子与管板的接口脱开，从而发生流体的泄漏。

为避免后患可在外壳上装设膨胀节。

膨胀节作用：只能减小不能完全消除由于温差而引起的热应力。

(2) U形管式热交换器管束由U字形弯管组成。

管子两端固定在同一块管板上，弯曲端不加固定，使每根管子具有自由伸缩的余地而不受其他管子及壳体的影响。

优点：①结构简单、省去一块管板和一个管箱，造价低。

②管束和管壳体分离，热膨胀时互不约束，需要清洗时可以将整个管束抽出，同时可消除热应力。

③管子两端固定在同一块管板上，弯曲端不加固定，使每根管子具有自由伸缩的余地而不受其他管子及壳体的影响。

缺点：①清除管子内壁的污垢却比较困难。

②弯曲的管子需要一定的弯曲半径，降低了管板的有效利用③损坏的管子也难于调换，U形管管束的中心部分空间对热交换器的工作有不利的影响。

这些缺点，使其应用受限。

(3) 浮头式热交换器两端管板只有一端与壳体以法兰实行固定连接，这一端称为固定端。

另一端的管板不与壳体固定连接而可相对于壳体滑动，这一端被称为浮头端。

优点：①管束的热膨胀不受壳体的约束，壳体与管束之间不会因差胀而产生热应力。

②清洗、检修仅将整个管束从固定端抽出即可进行，总之比较简单。

③对于管子和壳体温差大，壳程介质腐蚀性强、易结垢的情况，浮头式热交换器能很好适应。

外号：内浮头式热交换器缺点：①浮头与管板法兰连接有相当大的面积，使壳体直径增大，在管束与壳体之间形成了阻力较小的环形通道，部分流体将由此处旁通而不参加热交换过程。

热交换器原理与设计史美中简介热交换器（Heat Exchanger）是一种被广泛应用于工业领域的热传递设备。

它通过两个或多个流体之间的热交换，实现能量的转移。

热交换器的原理和设计对于提高能源效率、降低生产成本以及减少环境污染具有重要意义。

在本篇文档中，我们将探讨热交换器的原理和设计以及其在实际中的应用。

热交换器原理热交换器的基本原理热交换器的基本原理是利用两个或多个流体之间的热传导，实现能量的转移。

一般来说，热交换器由一个管束和一个壳体组成，流体在管束内部和壳体外部流动。

热交换器可以分为直接传热和间接传热两种类型。

直接传热是指两个流体直接接触并通过传热表面进行热传导。

这种方式适用于流体之间热传导速率较高的情况，如气体之间的传热。

间接传热是指通过一个热传导表面将热量从一个流体传递到另一个流体中。

这种方式适用于流体之间热传导速率较低的情况，如气体和液体之间的传热。

热交换器的工作原理热交换器的工作原理可分为对流传热和辐射传热两种方式。

对流传热是指流体与热交换器内部表面接触并通过对流的方式传热。

流体在热交换器中流动时，与热交换器内部表面发生热交换，使得热量从一个流体传递到另一个流体。

辐射传热是指通过电磁辐射的方式将热量从一个流体传递到另一个流体。

辐射传热主要由热交换器内部表面的热辐射和吸收来实现。

热交换器设计热交换器的设计考虑因素在热交换器的设计过程中，需要考虑以下因素：1.热传导的效率：热交换器设计的关键目标是实现尽可能高的热传导效率，以确保能量的有效转移。

2.流体的物性：流体的物性如粘度、比热容等对热传导效率产生重要影响，需要在设计过程中准确考虑。

3.热交换器的尺寸和形状：合理选择热交换器的尺寸和形状，以适应不同的场景和应用需求。

4.热交换器的材料选择：热交换器需要具备良好的耐腐蚀性和热传导性能，材料的选择对于热交换器的性能至关重要。

热交换器的设计步骤热交换器的设计通常包括以下步骤：1.确定热交换器的类型：根据实际应用需求和流体特性，选择适合的热交换器类型，如管壳式热交换器、板式热交换器等。
