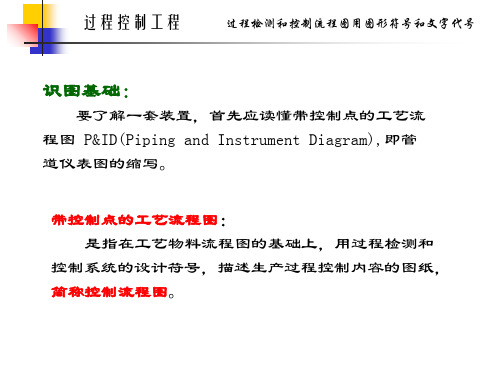

仪表工识图一、管道仪表流程图中常用图例符号1、仪表功能标志及位号⑴、仪表功能标志仪表功能标志是用几个大写英文字母的组合表示对某个变量的操作要求，如TIC、FIC 等，其中第一位或两位字母称为首位字母，表示被测变量，其余一位或多位成为后继字母，表示对该变量的操作要求，各英文字母在仪表功能标志的含义。
①功能标志只表示仪表的功能，不表示仪表结构。
②功能标志的首位字母选择应与被测变量或引发变量相对应，可以不与被处理变量相符。
例，某液位控制系统中的控制伐，其功能标志应为LV，而不是FV。
③功能标志的首位字母后面可以附加一个修饰字母，使原来的被测变量变成一个新变量，如首位字母P、T后面加D表示压差、温差。
④功能标志的后继字母可以附加一个或两个修饰字母，以对其功能进行修饰，如功能标志PAH中，后继字母A后面加H，表示压力报警为高限报警。
⑵、仪表位号仪表位号由仪表功能标志和仪表回路编号两部分组成，如FIC-116、TRC-158等，其中仪表回路编号的组成工序号（例数字编号中的第一个1）和顺序号（例数字编号中的后两位16、58）两部分。
仪表位号的确定：①仪表位号按不同的被测变量分类，同有装置（或工序）同类被测变量的仪表位号中顺序号可以连续的，也可以不连续。
不同被测变量的仪表位号不能连续编号。
②若同一仪表回路中有两个以上功能相同的仪表，可在仪表位号后附加尾缀（大写英文字母）以区别。
例如FT-201A、FF-201B表示该仪表回路中有两台流量变送器。
③当不同工序的多个检测元件共用一台仪表时，显示仪表的位号不表示工序号，只编顺序号。
对应的检测元件位号表示方法是仪表编号后加数字后面并用“－”隔开。
例，一台多点测温仪或智能记录仪TR-１，其对应的检测元件位号为ＴＥ-１-１，ＴＥ-１-２等。
2、仪表功能字母代号仪表的各类功能是用英文字母含义的首位字母来表达的，且同一字母在仪表位号中的表示方法具有不同的含义。
字母代码首位字母后继字母修饰词A分析报警B烧嘴（火焰）供选用供选用C电导率控制D密度差E电压（电动势）检测元件F流量比率G毒性气体或可燃气体观察H手动高I电流指示J功率扫描K时间程序操作器变化率L物位灯M水分湿度瞬动、中间N供选用O供选用节流孔P压力（真空）连接或测试点积算、累计Q数量R核辐射记录（历史趋势记录）S速度频率开关联锁T温度变送单元V振动W重量、力X未分类WTY事件状态Z位置、尺寸计算器转换类执行文件3、监控仪表图形符号现场安装控制室安装盘后安装现场安装4、测量点的图形符号①测量点是由过程设备或管道引至检测元件或就地仪表的起点，一般与检测元件或仪表画在一起表示。
②测量点位于设备中，当需标示具体位置时，可用细实线或虚线表示，一般用虚线5、仪表能源字母标志AS 空气IA 仪表空气ES 电源NS 氮气GS 气体SS 蒸汽HS 液压WS 水6、仪表连接线图形符号①气动信号线②电动信号线③导压毛细管7、流量测量仪表图形符号①孔板②文丘里管③流量喷嘴④无孔板取压接头⑤8、常用执行器图形符号薄膜执行机构电动执行机构电磁执行机构带气动阀们定位器的薄膜机构带电气定位器的薄膜机构9截止阀球阀蝶阀三通阀10、管件图例符号① 主要管道 线宽为3b ，b 是一个绘图单位，一个b=0.35—2㎜② 次要管道线宽为1b③ 管内介质流量 ④T1为图编号，T2为管道编号5．成套供货设备范围界限6．波纹膨胀节7．离地面距离离地面的水平距离二．管道仪表流程图1．管道表示方法1)管道上应画出肩头,以表示物料的流向.各流程图之间相衔接的管道,应在始(或末)端注明接线图的图号及来自(或去)的设备位号或管道号.矩形框应画在靠近左侧或右侧框处.一般来向画在左侧,去向画在右侧.2)管道标注,每段管道都应标注横向管道,在管道上方标注.竖向管道在管道左侧标注.标注内容包括管道号,管径和管道等级三部分.3)管道公称通径单位mm 为单位2.阀门和管体表示方法12 3.识读管道仪表流程图步骤1)了解流程概况DN125/10公称直径大头/小头2)从左至右依次识读各类设备3)在熟悉工艺设备的基础上,根据管道中所标注的介质名称和流向分析流程三.线路连接1 仪表线路符号a)仪表符号屏蔽线b)电源标注c)IDd)IP 仪表盘e)IC 仪表柜f)PX 电源接线板g)SX 信号接线端2管路线文字代号AP 空气管HP 液压管MP 测量管NP 氧气管3电气常用辅助文字代符号H 高L 低U 升 D 降M 主AUX 辅M 中 C 控制FW 正R 反RD 红GN 绿YE 黄WH 白BL 蓝S 信号DC 直流AC 交流V 电压I 电流T 时间ON 闭合OFF 断开ADD附加ASY 异步SYL 同步A,AUT 自动M.MAN 手动ST 启动STP 停止四.平面布置图1.两个操作站的操作室建筑面积为40—50m2,每加一个操作站(台).增加6m—10m2.操作台(站)前面离墙距离为3.5—5m.后面离墙的距离为1.5—2.5m,侧面离墙距离为2—2.5m. 2.①②③④⑤厂房承重墙,柱,梁位置所画的线称为定轴线定轴线的基本原则是:水平方向,从左向右依次用阿拉伯数字标注.垂直方向,从上向下依次用拉丁与用标注(I,O,2一般不用)3、仪表盘盘面布置①仪表盘正面布置图一般以1：10的比例绘制②仪表盘的布置高度一般分三段上段距地面标高1650—1900㎜内，布置指示仪表，闪光报警仪信号等监视仪表；中段距地面标高1000—1650㎜内，布置控制仪表，记录仪等重要监视仪表；下段距地面标高800—1000㎜内，通常布置操作器遥控板开关、按钮等操作仪表或元件。
电磁流量计原理右手定则确定导体切割磁感线运动时在导体中产生的动生电动势方向的定则。
右手定则的内容是：伸开右手，使大拇指跟其余四个手指垂直并且都跟手掌在一个平面内，把右手放在磁场中，让磁感线垂直穿入手心，大拇指指向导体运动方向，则其余四指指向动生电动势的方向。
动生电动势的方向与产生的感应电流的方向相同。
右手定则确定的动生电动势的方向符合能量转化守恒定律。
应用右手定则注意事项：1、应用右手定则时要注意对象是一段直导线，而且速度V和磁场B都要垂直于导线，V和B也要垂直。
2、右手定则不能用来判断感生电动势的方向。
楞次定律确定感应电动势（感应电流）方向的定律。
定律内容一般表诉为：闭合回路中感应电流（感应电动势）的方向，总是使它产生的磁场去阻碍引起感应电流（感应电动势）的磁通量的变化。
当通过回路的磁通量增大时，感应电流的磁场与原磁场方向相反；当通过回路的磁通量减小时，感应电流的磁场与原磁场方向相同。
当磁体与线圈由于相对运动产生感应电流时，用楞次定律判定出的感应电流方向总是起阻碍相对运动的作用。
我们可把楞次定律表述为：感应电流的效果总是反抗引起感应电流的原因。
这种表述对有的问题应用起来更为方便。
楞次定律符合能量转化与守恒定律。
楞次定律与右手定则的区别与联系楞次定律是判定动电动势（感应电流）方向的普遍定律。
楞次定律判定的对象是闭合回路适用一切电磁感应现象。
右手定则判定的对象是一段直导线，只适用于导线切割磁感线运动的情况。
右手定则可看作楞次定律的一种特殊情况。
确定导体切割磁感线运动时在导体中产生的感生电动势方向的定则右手定则的内容是：伸开右手，使大拇指跟其余四个手指垂直并且都跟手掌在一个平面内，把右手放入磁场中，让磁感线垂直穿入手心，大拇指指向导体运动方向，则其余四指指向动生电动势的方向。
动生电动右手定则确定的动生电动势的方向符合能量转化与守恒定律。
IP是国际用来认定防护等级的代号。
IP等级由两个数字组成，第一个数字表示防尘；第二个数字表示防水，数字越大表示起防护等组长越佳。
防尘等级号码防护程度定义0 无防护无特殊的防护1 防止大于50mm之物体侵入防止人体因不慎碰到灯具内部零件防止直径大于50之物侵入2 防止大于12之物体侵入防止手指碰到灯具内部零件3防止大于25之物体侵入防止直径大雨25的工具，定弦或物体侵入4防止大于10之物体侵入防止直径大于1.0的蚊蝇，昆虫或物体侵入5放尘无法完全防止灰尘侵入，但侵入灰尘量不会影响灯具正常运作6防尘完全防止灰尘侵入防水等级号码防护等级定义0 无防护无特殊的防护1 防止滴水侵入防止垂直滴下之水滴2 倾斜15度时仍防止滴水侵入当灯具倾斜15度时，仍可防止滴水3防止喷射的水侵入防止雨水或垂直入夹角小于50度方向所喷射之水4防止飞溅的水侵入防止各方向飞溅而来的水侵入5防止大浪的水侵入防止大浪或喷水孔急速喷出的水侵入6防止大浪的水侵入灯具侵入水中在一定时间或水压的条件下，仍可确保灯具正常运作7防止侵水的水侵入灯具无期限的沉没水中在一定水压的条件下，仍可确保灯具正常运作8防止沉没的影响。
