井下电缆、风水管路吊挂标准

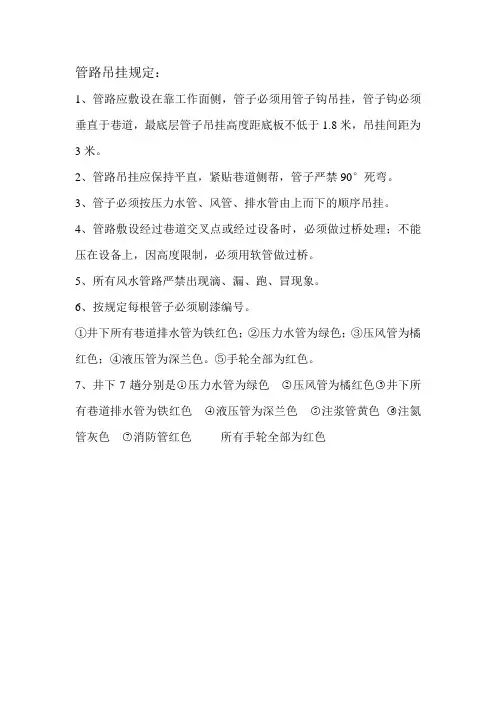

管路吊挂规定：
1、管路应敷设在靠工作面侧，管子必须用管子钩吊挂，管子钩必须垂直于巷道，最底层管子吊挂高度距底板不低于1.8米，吊挂间距为3米。

2、管路吊挂应保持平直，紧贴巷道侧帮，管子严禁90°死弯。

3、管子必须按压力水管、风管、排水管由上而下的顺序吊挂。

4、管路敷设经过巷道交叉点或经过设备时，必须做过桥处理；不能压在设备上，因高度限制，必须用软管做过桥。

5、所有风水管路严禁出现滴、漏、跑、冒现象。

6、按规定每根管子必须刷漆编号。

①井下所有巷道排水管为铁红色；②压力水管为绿色；③压风管为橘红色；④液压管为深兰色。

⑤手轮全部为红色。

7、井下7趟分别是○1压力水管为绿色○2压风管为橘红色○3井下所有巷道排水管为铁红色○4液压管为深兰色○5注浆管黄色○6注氮管灰色○7消防管红色所有手轮全部为红色。

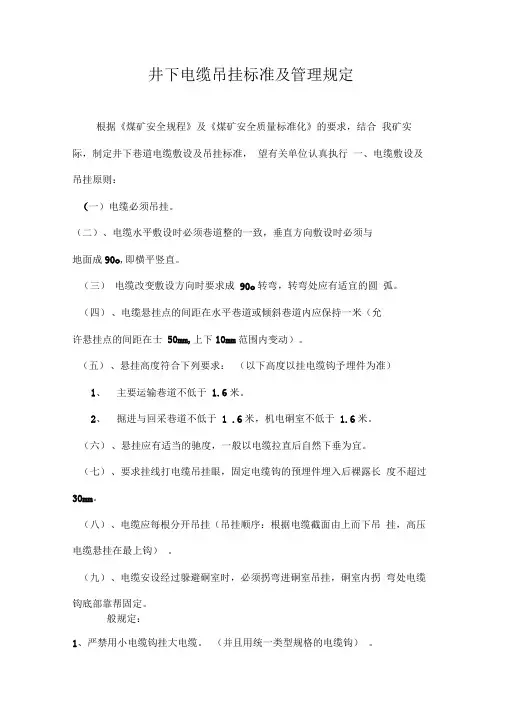

井下电缆吊挂标准及管理规定根据《煤矿安全规程》及《煤矿安全质量标准化》的要求，结合我矿实际，制定井下巷道电缆敷设及吊挂标准，望有关单位认真执行一、电缆敷设及吊挂原则：（一）电缆必须吊挂。

（二）、电缆水平敷设时必须巷道整的一致，垂直方向敷设时必须与地面成90o,即横平竖直。

（三）电缆改变敷设方向时要求成90o转弯，转弯处应有适宜的圆弧。

（四）、电缆悬挂点的间距在水平巷道或倾斜巷道内应保持一米（允许悬挂点的间距在士50mm,上下10mm范围内变动）。

（五）、悬挂高度符合下列要求：（以下高度以挂电缆钩予埋件为准）1、主要运输巷道不低于 1.6米。

2、掘进与回采巷道不低于 1 .6米，机电硐室不低于 1.6米。

（六）、悬挂应有适当的驰度，一般以电缆拉直后自然下垂为宜。

（七）、要求挂线打电缆吊挂眼，固定电缆钩的预埋件埋入后裸露长度不超过30mm。

（八）、电缆应每根分开吊挂（吊挂顺序：根据电缆截面由上而下吊挂，高压电缆悬挂在最上钩）。

（九）、电缆安设经过躲避硐室时，必须拐弯进硐室吊挂，硐室内拐弯处电缆钩底部靠帮固定。

般规定：1、严禁用小电缆钩挂大电缆。

（并且用统一类型规格的电缆钩）。

2、同一地点或同一地段挂同一根电缆只允许用同一类型的电缆钩3、巷到一侧挂有 2 根以上的电缆时，不得交叉，且驰度一致，不得错钩吊挂。

4、电缆钩一钩只准挂一根电缆。

5、通讯电缆与信号电缆及电力电缆挂在同一侧。

6、电缆不得挂风筒或水管上。

7、电缆不得遭受淋水，如有淋水予以保护。

8、电缆上严禁悬挂任何物件。

9、电缆与供风管、供水管在巷道一侧吊挂时，必须敷设在管子上方并保持0.3 米以上的间距。

10、盘圈或盘8 字型的电缆不得带电。

11、高低压电缆敷设在同一侧时：高低压电缆之间的距离大于100mm12、高压电缆之间、低压电缆之间的距离不得小于50mm。

13、电缆标志牌内容要求有型号、电压、长度、检查人、始末端名称，便于识别。

14、电缆标志牌填写时字迹清楚不潦草，并与实际相符。

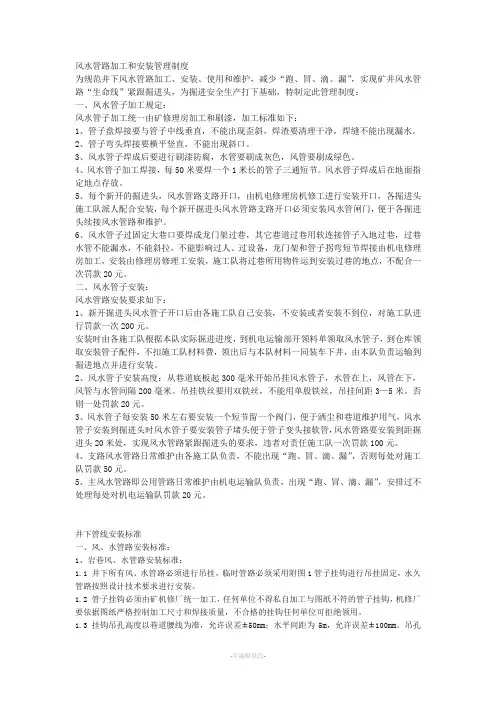

风水管路加工和安装管理制度为规范井下风水管路加工、安装、使用和维护，减少“跑、冒、滴、漏”，实现矿井风水管路“生命线”紧跟掘进头，为掘进安全生产打下基础，特制定此管理制度：一、风水管子加工规定：风水管子加工统一由矿修理房加工和刷漆，加工标准如下：1、管子盘焊接要与管子中线垂直，不能出现歪斜，焊渣要清理干净，焊缝不能出现漏水。

2、管子弯头焊接要横平竖直，不能出现斜口。

3、风水管子焊成后要进行刷漆防腐，水管要刷成灰色，风管要刷成绿色。

4、风水管子加工焊接，每50米要焊一个1米长的管子三通短节。

风水管子焊成后在地面指定地点存放。

5、每个新开的掘进头，风水管路支路开口，由机电修理房机修工进行安装开口，各掘进头施工队派人配合安装，每个新开掘进头风水管路支路开口必须安装风水管闸门，便于各掘进头续接风水管路和维护。

6、风水管子过固定大巷口要焊成龙门架过巷，其它巷道过巷用软连接管子入地过巷，过巷水管不能漏水，不能斜拉，不能影响过人、过设备，龙门架和管子拐弯短节焊接由机电修理房加工，安装由修理房修理工安装，施工队将过巷所用物件运到安装过巷的地点，不配合一次罚款20元。

二、风水管子安装：风水管路安装要求如下：1、新开掘进头风水管子开口后由各施工队自己安装，不安装或者安装不到位，对施工队进行罚款一次200元。

安装时由各施工队根据本队实际掘进进度，到机电运输部开领料单领取风水管子，到仓库领取安装管子配件，不扣施工队材料费，领出后与本队材料一同装车下井，由本队负责运输到掘进地点并进行安装。

2、风水管子安装高度：从巷道底板起300毫米开始吊挂风水管子，水管在上，风管在下，风管与水管间隔200毫米。

吊挂铁丝要用双铁丝，不能用单股铁丝，吊挂间距3—5米。

否则一处罚款20元。

3、风水管子每安装50米左右要安装一个短节留一个阀门，便于洒尘和巷道维护用气，风水管子安装到掘进头时风水管子要安装管子堵头便于管子变头接软管，风水管路要安装到距掘进头20米处，实现风水管路紧跟掘进头的要求，违者对责任施工队一次罚款100元。

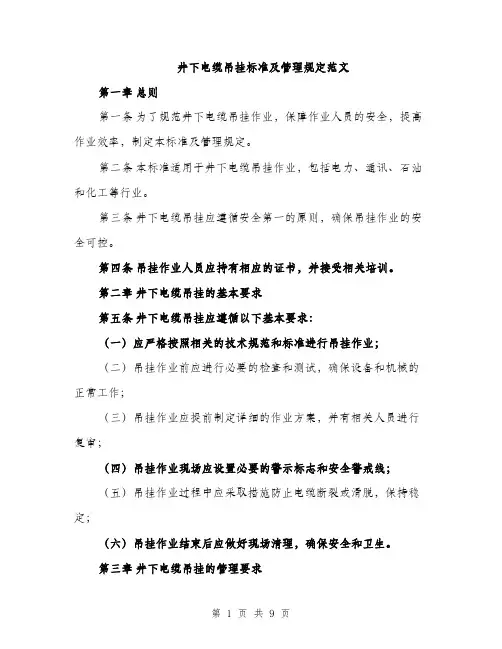

井下电缆吊挂标准及管理规定范文第一章总则第一条为了规范井下电缆吊挂作业，保障作业人员的安全，提高作业效率，制定本标准及管理规定。

第二条本标准适用于井下电缆吊挂作业，包括电力、通讯、石油和化工等行业。

第三条井下电缆吊挂应遵循安全第一的原则，确保吊挂作业的安全可控。

第四条吊挂作业人员应持有相应的证书，并接受相关培训。

第二章井下电缆吊挂的基本要求第五条井下电缆吊挂应遵循以下基本要求：（一）应严格按照相关的技术规范和标准进行吊挂作业；（二）吊挂作业前应进行必要的检查和测试，确保设备和机械的正常工作；（三）吊挂作业应提前制定详细的作业方案，并有相关人员进行复审；（四）吊挂作业现场应设置必要的警示标志和安全警戒线；（五）吊挂作业过程中应采取措施防止电缆断裂或滑脱，保持稳定；（六）吊挂作业结束后应做好现场清理，确保安全和卫生。

第三章井下电缆吊挂的管理要求第六条井下电缆吊挂的管理要求包括以下几个方面：（一）组织管理：吊挂作业应有专人负责组织和安排，并建立相关的管理制度；（二）培训管理：吊挂作业人员应接受必要的技能培训和安全教育，掌握相关操作规范；（三）设备管理：吊挂作业现场应配备符合标准的设备和工具，定期进行检查和维护；（四）风险管理：吊挂作业前应进行风险评估，并采取相应的防护措施；（五）事故管理：对于吊挂作业中的事故应及时报告，并进行调查和处理；（六）记录管理：吊挂作业的各项记录应及时完整地进行备案。

第四章井下电缆吊挂的安全措施第七条井下电缆吊挂应采取以下安全措施：（一）吊挂作业现场应设置安全警戒线，限制非作业人员进入；（二）吊挂作业前应进行必要的测试和检查，确保设备和机械安全可用；（三）吊挂作业人员应佩戴必要的个人防护装备，并接受必要的安全培训；（四）吊挂作业现场应配备必要的救援设备和急救药品，并设有专人负责应急救援；（五）吊挂作业现场应保持通风畅通，防止中毒和窒息的事件发生；（六）吊挂作业现场应保持整洁，确保作业安全和卫生。

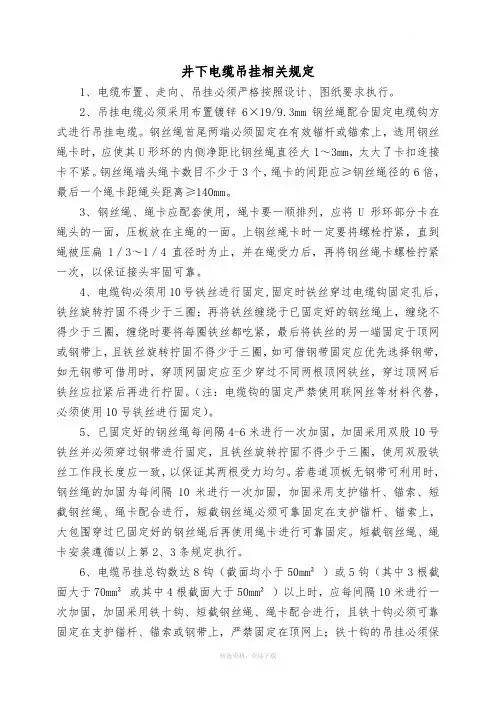

井下电缆吊挂相关规定1、电缆布置、走向、吊挂必须严格按照设计、图纸要求执行。

2、吊挂电缆必须采用布置镀锌6×19/9.3mm钢丝绳配合固定电缆钩方式进行吊挂电缆。

钢丝绳首尾两端必须固定在有效锚杆或锚索上，选用钢丝绳卡时，应使其U形环的内侧净距比钢丝绳直径大1～3mm，太大了卡扣连接卡不紧。

钢丝绳端头绳卡数目不少于3个，绳卡的间距应≥钢丝绳径的6倍，最后一个绳卡距绳头距离≥140mm。

3、钢丝绳、绳卡应配套使用，绳卡要一顺排列，应将U 形环部分卡在绳头的一面，压板放在主绳的一面。

上钢丝绳卡时一定要将螺栓拧紧，直到绳被压扁1／3～1／4直径时为止，并在绳受力后，再将钢丝绳卡螺栓拧紧一次，以保证接头牢固可靠。

4、电缆钩必须用10号铁丝进行固定,固定时铁丝穿过电缆钩固定孔后，铁丝旋转拧固不得少于三圈；再将铁丝缠绕于已固定好的钢丝绳上，缠绕不得少于三圈，缠绕时要将每圈铁丝都吃紧，最后将铁丝的另一端固定于顶网或钢带上，且铁丝旋转拧固不得少于三圈，如可借钢带固定应优先选择钢带，如无钢带可借用时，穿顶网固定应至少穿过不同两根顶网铁丝，穿过顶网后铁丝应拉紧后再进行拧固。

（注：电缆钩的固定严禁使用联网丝等材料代替，必须使用10号铁丝进行固定）。

5、已固定好的钢丝绳每间隔4-6米进行一次加固，加固采用双股10号铁丝并必须穿过钢带进行固定，且铁丝旋转拧固不得少于三圈，使用双股铁丝工作段长度应一致，以保证其两根受力均匀。

若巷道顶板无钢带可利用时，钢丝绳的加固为每间隔10米进行一次加固，加固采用支护锚杆、锚索、短截钢丝绳、绳卡配合进行，短截钢丝绳必须可靠固定在支护锚杆、锚索上，大包围穿过已固定好的钢丝绳后再使用绳卡进行可靠固定。

短截钢丝绳、绳卡安装遵循以上第2、3条规定执行。

6、电缆吊挂总钩数达8钩（截面均小于50mm²）或5钩（其中3根截面大于70mm²或其中4根截面大于50mm²）以上时，应每间隔10米进行一次加固，加固采用铁十钩、短截钢丝绳、绳卡配合进行，且铁十钩必须可靠固定在支护锚杆、锚索或钢带上，严禁固定在顶网上；铁十钩的吊挂必须保证承重受力，不得悬空。

井下电缆吊挂标准及管理规定一、引言井下电缆吊挂是矿井和隧道等地下工程中的重要设施之一，主要用于输送电力和信号。

为了确保井下电缆吊挂的安全可靠运行，需要建立相应的标准和管理规定。

二、标准制定依据1. 国家相关法律法规和规章制度；2. 国家煤矿行业标准；3. 国际标准和行业先进标准。

三、井下电缆吊挂标准1. 设备标准（1）井下电缆吊挂应符合国家相关技术标准和行业标准；（2）井下电缆吊挂设备应具备抗腐蚀、防爆等特性，且能够适应井下尘埃和潮湿环境；（3）井下电缆吊挂设备应有明显的防止电缆外皮磨损的措施；（4）井下电缆吊挂设备应具备远程监控和自动报警功能。

2. 安全标准（1）井下电缆吊挂设备应有明确的载重限制和最大使用范围；（2）井下电缆吊挂设备应有完善的防倾翻和抗风力设计，以确保设备的稳定性；（3）井下电缆吊挂设备应具备过载保护装置，能够自动断电以避免设备损坏；（4）井下电缆吊挂设备应符合防触电和防电弧的安全要求。

3. 施工标准（1）井下电缆吊挂施工应符合国家相关技术标准和行业标准；（2）井下电缆吊挂应按照设计方案进行施工，确保吊挂设备和井下电缆的布置合理、安全；（3）井下电缆吊挂施工需要进行强度、稳定性等方面的验收，确保符合相关标准和要求；四、井下电缆吊挂管理规定1. 设备管理（1）对井下电缆吊挂设备进行登记，建立设备档案，记录设备的型号、规格、安装位置等信息；（2）制定设备维护保养计划，定期检查、清理、润滑和维修设备；（3）设备损坏、故障及时报修，并采取相应的紧急措施，确保设备的安全使用。

2. 绩效管理（1）对井下电缆吊挂设备进行定期检测和测试，评估设备的性能和安全状态；（2）根据设备的绩效评估结果，制定改进和维修计划，提高设备的可靠性和使用寿命；（3）建立绩效管理档案，记录设备的绩效评估结果和管理措施，为后续的管理和决策提供依据。

3. 人员管理（1）对井下电缆吊挂设备的操作人员进行培训和考核，确保其具备相应的技术和操作能力；（2）对操作人员进行岗位责任明确，落实安全生产责任制，确保操作人员的工作安全；（3）定期组织培训和考核，提高操作人员的技能水平和安全意识。

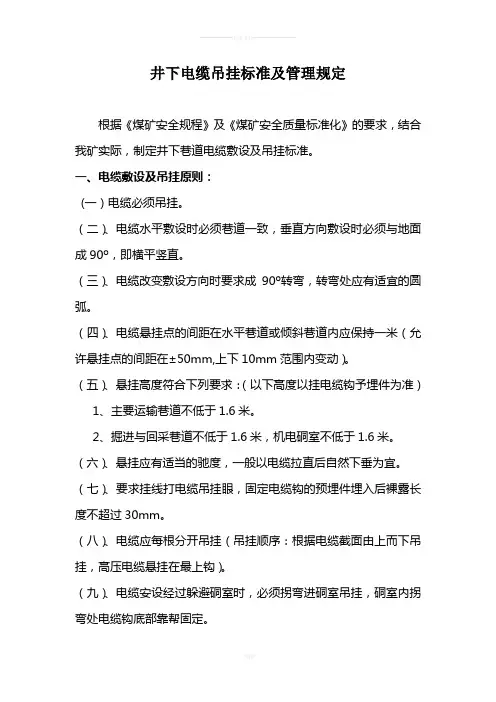

井下电缆吊挂标准及管理规定根据《煤矿安全规程》及《煤矿安全质量标准化》的要求，结合我矿实际，制定井下巷道电缆敷设及吊挂标准。

一、电缆敷设及吊挂原则：(一）电缆必须吊挂。

（二）、电缆水平敷设时必须巷道一致，垂直方向敷设时必须与地面成90º，即横平竖直。

（三）、电缆改变敷设方向时要求成90º转弯，转弯处应有适宜的圆弧。

（四）、电缆悬挂点的间距在水平巷道或倾斜巷道内应保持一米（允许悬挂点的间距在±50mm,上下10mm范围内变动）。

（五）、悬挂高度符合下列要求：（以下高度以挂电缆钩予埋件为准）1、主要运输巷道不低于1.6米。

2、掘进与回采巷道不低于1.6米，机电硐室不低于1.6米。

（六）、悬挂应有适当的驰度，一般以电缆拉直后自然下垂为宜。

（七）、要求挂线打电缆吊挂眼，固定电缆钩的预埋件埋入后裸露长度不超过30mm。

（八）、电缆应每根分开吊挂（吊挂顺序：根据电缆截面由上而下吊挂，高压电缆悬挂在最上钩）。

（九）、电缆安设经过躲避硐室时，必须拐弯进硐室吊挂，硐室内拐弯处电缆钩底部靠帮固定。

二、一般规定：1、严禁用小电缆钩挂大电缆。

（并且用统一类型规格的电缆钩）2、同一地点或同一地段挂同一根电缆只允许用同一类型的电缆钩。

3、巷到一侧挂有2根以上的电缆时，不得交叉，且驰度一致，不得错钩吊挂。

4、电缆钩一钩只准挂一根电缆。

5、通讯电缆与信号电缆及电力电缆挂在同一侧。

6、电缆不得挂风筒或水管上。

7、电缆不得遭受淋水，如有淋水予以保护。

8、电缆上严禁悬挂任何物件。

9、电缆与供风管、供水管在巷道一侧吊挂时，必须敷设在管子上方并保持0.3米以上的间距。

10、盘圈或盘8字型的电缆不得带电。

11、高低压电缆敷设在同一侧时：高低压电缆之间的距离大于100mm12、高压电缆之间、低压电缆之间的距离不得小于50mm。

13、巷道内的通信和信号电缆应与电力电缆分挂在井巷的两侧，如果受条件所限：在巷道内，应敷设在电力电缆上方0.1m以上的地方。

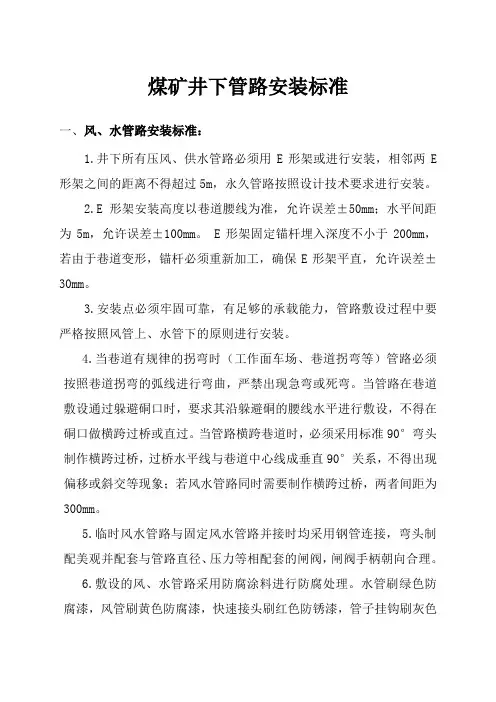

煤矿井下管路安装标准一、风、水管路安装标准：1.井下所有压风、供水管路必须用E形架或进行安装，相邻两E 形架之间的距离不得超过5m，永久管路按照设计技术要求进行安装。

2.E形架安装高度以巷道腰线为准，允许误差±50mm；水平间距为5m，允许误差±100mm。

E形架固定锚杆埋入深度不小于200mm，若由于巷道变形，锚杆必须重新加工，确保E形架平直，允许误差±30mm。

3.安装点必须牢固可靠，有足够的承载能力，管路敷设过程中要严格按照风管上、水管下的原则进行安装。

4.当巷道有规律的拐弯时（工作面车场、巷道拐弯等）管路必须按照巷道拐弯的弧线进行弯曲，严禁出现急弯或死弯。

当管路在巷道敷设通过躲避硐口时，要求其沿躲避硐的腰线水平进行敷设，不得在硐口做横跨过桥或直过。

当管路横跨巷道时，必须采用标准90°弯头制作横跨过桥，过桥水平线与巷道中心线成垂直90°关系，不得出现偏移或斜交等现象；若风水管路同时需要制作横跨过桥，两者间距为300mm。

5.临时风水管路与固定风水管路并接时均采用钢管连接，弯头制配美观并配套与管路直径、压力等相配套的闸阀，闸阀手柄朝向合理。

6.敷设的风、水管路采用防腐涂料进行防腐处理。

水管刷绿色防腐漆，风管刷黄色防腐漆，快速接头刷红色防锈漆，管子挂钩刷灰色防锈漆。

刷漆要均匀，色泽一致且无流淌现象7.风、水管路均要进行编号，编号间隔50m，风水管路编号上、下对照。

要求编号统一采用白色字体，字号高度为40mm.8.回采工作面的轨、皮顺槽内的风、水管路必须整齐安装，且要求沿采煤工作面非回采帮进行布置安装。

9.风水管路沟通后严禁有漏风、漏水现象。

二、工作面排水管路的敷设1、排水管路的管径必须按设计要求进行敷设。

2、排水管安装于水管下方，与风、水其由同一E形架固定。

若管路须沿底板敷设时，应用垫木垫起，不得接触底板。

相邻两个木垫的间距为5m。

3、排水管路安装应尽可能同电缆吊挂分别在巷道的两侧，必须在同一侧时，应安装在电缆的下方300mm以下。

井下电缆吊挂标准及管理规定范文井下电缆是煤矿等井下工作场所中必不可缺的重要设备，它承担着输送电能的功能，保障了井下工作的正常进行。

为了确保井下电缆的安全运行和管理，制定了一系列的吊挂标准和管理规定。

首先，关于井下电缆的吊挂标准，主要包括以下几个方面：1. 吊挂位置标识：在井下电缆吊挂位置上必须进行清晰明确的标识，用以指示吊挂的位置和方向。

吊挂位置标识应设置在电缆上方靠近吊挂点的位置，用以提醒作业人员避开吊挂位置，防止发生事故。

2. 吊挂高度标准：井下电缆必须按照规定的标准进行吊挂，其吊挂高度应符合相关规定，以减少电缆的损坏和避免工人的误碰。

吊挂高度应根据井下作业的具体情况和设备的使用需求确定，同时要考虑到保护电缆免受机械碰撞和人为损坏的因素。

3. 吊挂角度标准：井下电缆的吊挂角度应根据电缆的材质和直径确定，通常的吊挂角度是垂直于地面。

吊挂角度过大会增加电缆的张力，容易造成电缆断裂；吊挂角度过小，电缆容易产生剪切力，也会导致电缆的损坏。

因此，吊挂角度必须符合标准要求，保证电缆的安全运行。

4. 吊挂固定方式标准：井下电缆的吊挂固定方式应选择合适的固定设备，并进行可靠的固定，以防止电缆在吊挂过程中发生松动或脱落的情况。

吊挂固定方式一般有钢索吊挂、抱箍吊挂等，具体选择哪种方式要根据电缆的特点和吊挂环境来决定。

同时，吊挂固定设备应定期检查和维修，确保其可靠性和稳定性。

其次，关于井下电缆的管理规定，主要包括以下几个方面：1. 井下电缆的安装管理：在井下电缆的安装过程中，必须按照规定的要求进行，严禁采用临时、简单、不安全的方式进行电缆的安装。

同时，要做好电缆的标识和记录，确保电缆的安装位置和数据准确无误。

2. 井下电缆的维护管理：井下电缆的维护工作应定期进行，包括对电缆进行清洁、检查和保养，及时发现并排除电缆存在的问题。

同时，要建立电缆的维护记录，记录维护的时间、内容和结果，以便日后查阅和参考。

3. 井下电缆的检测管理：井下电缆应定期进行检测，以排除电缆的隐患和及时发现电缆的故障。

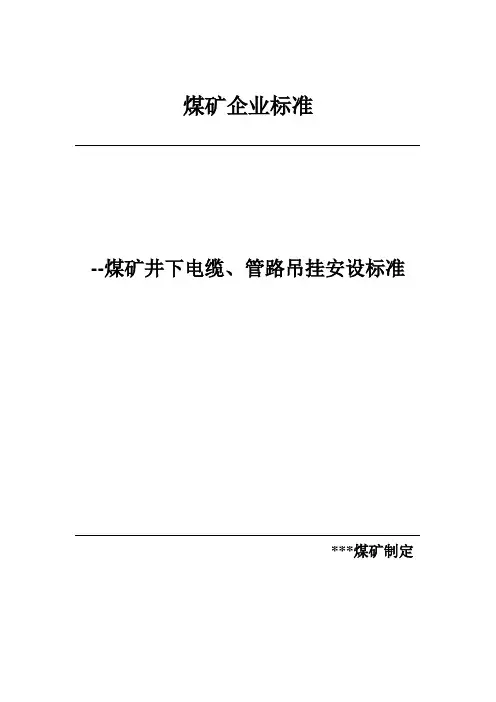

煤矿企业标准--煤矿井下电缆、管路吊挂安设标准***煤矿制定引言为了提高我矿机电质量标准化水平，根据《煤矿安全规程》和质量标准化要求，以及借鉴矿区各矿井实践应用，同时结合我矿实际情况，对我矿井下电缆敷设、风水管路安装、机电硐室、临时配电点安装进行如下规定。

***煤矿经过多年的科学研究和现场技术管理的综合实践，使井下供电、压风、供水等工作取得了良好的效果，为进一步完善和规范井下供电、压风、供水技术管理，特制定本标准。

本标准编制的主要依据包括：2002年11月1日起施行的《中华人民共和国安全生产法》、国家煤矿安全监察局2011年3月1日施行的《煤矿安全规程》、2007年7月8日 ****煤炭工业管理局《河南省国有煤矿生产矿井和地面厂（处）安全质量标准化标准及考核评级办法 (试行) 》。

井下电缆、管路吊挂安设标准1、范围本标准规定了***矿井下电缆及风水管路吊挂管理的目的、主要措施、电缆及风水管理的设施安装、维护、移交等。

本标准适用于***煤矿井下所有地区。

2、规范性引用文件2.1下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

2.2《煤矿安全规程》2011-03-01 国家安全生产监督管理局2.3《煤矿矿井机电设备完好标准》1987-11-09 河南省煤炭工业管理局3、目的通过井下电缆及风水管路吊挂的日常管理，提高矿井机电质量标准化水平，确保实现井下采掘地区的正常供电、供风、供水和生产。

质量标准化的提高使煤矿始终处于安全生产和良好状态，以适应保障矿工生命安全和煤炭工业现代化建设的需要。

4、电缆吊挂的一般要求电缆现场管理遵循“谁使用、谁负责安装、吊挂、维护”的原则，新敷设的电缆应经机运科组织验收合格，运转队接到机运科发放的验收合格证后方可送电。

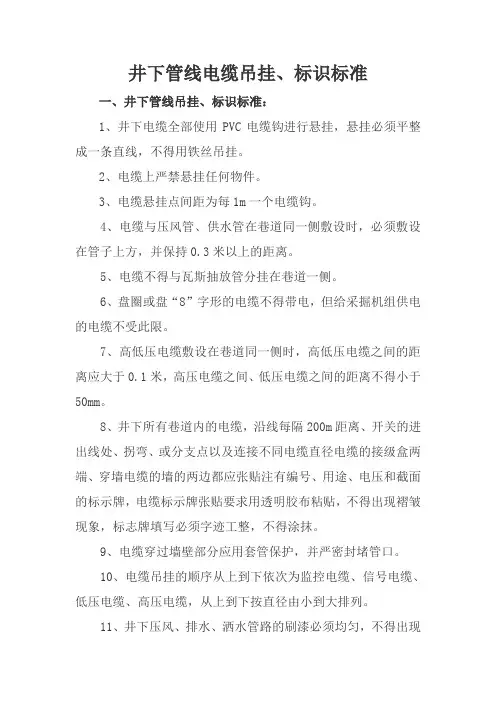

井下管线电缆吊挂、标识标准
一、井下管线吊挂、标识标准：
1、井下电缆全部使用PVC电缆钩进行悬挂，悬挂必须平整成一条直线，不得用铁丝吊挂。

2、电缆上严禁悬挂任何物件。

3、电缆悬挂点间距为每1m一个电缆钩。

4、电缆与压风管、供水管在巷道同一侧敷设时，必须敷设在管子上方，并保持0.3米以上的距离。

5、电缆不得与瓦斯抽放管分挂在巷道一侧。

6、盘圈或盘“8”字形的电缆不得带电，但给采掘机组供电的电缆不受此限。

7、高低压电缆敷设在巷道同一侧时，高低压电缆之间的距离应大于0.1米，高压电缆之间、低压电缆之间的距离不得小于50mm。

8、井下所有巷道内的电缆，沿线每隔200m距离、开关的进出线处、拐弯、或分支点以及连接不同电缆直径电缆的接级盒两端、穿墙电缆的墙的两边都应张贴注有编号、用途、电压和截面的标示牌，电缆标示牌张贴要求用透明胶布粘贴，不得出现褶皱现象，标志牌填写必须字迹工整，不得涂抹。

9、电缆穿过墙壁部分应用套管保护，并严密封堵管口。

10、电缆吊挂的顺序从上到下依次为监控电缆、信号电缆、低压电缆、高压电缆，从上到下按直径由小到大排列。

11、井下压风、排水、洒水管路的刷漆必须均匀，不得出现
流淌现象，压风管刷黑红色、排水管刷墨绿色、洒水管刷浅蓝色。

12、井下巷道所有管路吊挂必须使用专用关卡或人工设计管卡进行吊挂，吊挂必须平直成一条直线，不得使用铁丝吊挂。

13、井下所有巷道内的管路，沿线每隔150m距离拐弯、或分支点穿墙管路的墙的两边都应标识管路的用途。

井下巷道管线吊挂、皮带机、开关管理考核办法为进一步规范二三期井下施工中管线吊挂、皮带机等管理工作，根据《煤矿安全规程》及《煤矿安全质量标准化》的要求，结合我处实际，制定井下巷道管线吊挂及皮带机管理考核办法，望各单位认真执行。

一、井下风、水管路吊挂管理标准：1、井下各工作面后60米的所有风、水管路必须进行吊挂，按照设计技术要求进行安装。

2、管路使用托架或挂钩进行吊挂，不得用铁丝绑扎。

3、管路吊挂高度以巷道腰线为准，允许误差±50mm。

托架或挂钩固定锚杆埋入深度不小于200mm，若由于巷道变形，锚杆必须重新加工，确保挂钩外露部分平直，允许误差±30mm。

4、吊挂点必须牢固可靠，有足够的承载能力，管路敷设过程中要严格按照风管上、水管下的原则进行安装。

5、临时风水管路与固定风水管路并接时均采用钢管连接，弯头采用与管路直径、压力等相配套的闸阀，闸阀手柄朝向合理。

6、风、水管路敷设前应进行防锈处理。

水管刷绿色防锈漆，风管刷黄色防锈漆，快速接头刷红色防锈漆，管子挂钩刷灰色防锈漆。

刷漆要均匀，色泽一致且无流淌现象。

7、风、水管路均要进行编号，风管编号“F”开头，如名称：“供风管路F001 ”，水管编号“S”开头，如名称：“供水管路S001 ”。

编号间隔50m，风水管路编号上、下对照。

要求编号统一采用白色字体，字号高度为40mm，箭头方向与流向相同。

8、管路吊挂应尽可能同电缆分别吊挂在巷道的两侧，必须吊挂在同一侧时，应吊挂在电缆的下方300mm以下。

9、风、水管路每200米设置一套阀门；水管每50米设置一个三通接头，用于洒水降尘和压风自救设备的供风、供水。

二、电缆吊挂管理标准：1、工作面后60米的电缆必须规范吊挂。

2、悬挂应有适当的驰度，一般以电缆拉直后自然下垂为宜。

3、电缆应每根分开吊挂，根据电缆截面由上而下吊挂，高压电缆悬挂在最上钩。

4、电缆钩应用统一类型规格，严禁用小电缆钩挂大电缆。

5、同一地点或同一地段挂同一根电缆只允许用同一类型的电缆钩。

关于规范井下采掘工作面管路吊挂的标准各队组：为了进一步加强我矿井下管路吊挂管理，规范各单位现场施工管路吊挂标准（一采区运输大巷、回风顺槽、二采区运输大巷），杜绝井下管路吊挂乱、无统一标准的现象，根据《煤矿安全规程》的要求，结合我矿实际，现将井下管路吊挂标准规范如下：一、实施标准（一）吊挂方式1.吊挂在巷帮上（二）吊挂标准1、管路吊挂在巷道右帮，吊挂顺序为：上面压风管，中间静压水管，下面排水管。

2、采用管架垂直吊挂巷帮一侧，管架间距为4m。

3、吊挂距离：管路最下面一根管路距巷道底部不低于1.4m。

4、13207运顺顺槽及二采区运输大巷压风、供水管路每隔50米加装一组分支三通和截止阀，13207回风顺槽压风、供水管路每隔100米加装一组分支三通和截止阀，管路要求密封完好，无跑、冒、滴、漏现象。

6、管架在水平巷道固定时必须保持一条直线，美观大方，如遇巷帮不规整时，应贴帮固定管架的锚杆。

在遇高低起伏的巷道时管架吊挂应与巷道平行吊挂。

7、管路敷设时，在巷道的拐弯、交叉等处需要圆弧处理时，应用同型号的管路加工弯头、门型架等进行过渡连接，严禁使用软管和规格较小的管路与主管路连接。

8、管路必须进行刷漆防腐。

刷漆必须保证均匀，鲜艳美观。

（三）管路颜色标准1、压风管路：黄色2、供水管路：蓝色3、排水管路：黑色4、三通和截止阀：红色（四）管路管架颜色一律为银灰色（五）管路编号不论何种管道，都必须要求进行编号管理。

在管路底色上用白色油漆分别标明“供水（排水、压风）管”字体及流向箭头，字体高度50㎜，箭头长120㎜。

标识统一位于管路接口向右0.8m处，以便于别。

（六）为了井下管路保持统一、整洁，将井下所吊挂的纳米水管一律更换为钢管。

编号：AQ-JS-04635( 安全技术)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑停产期间井下掘进巷道安装风水管路施工安全技术措施Safety technical measures for installation of ventilation and water pipeline in undergroundexcavation roadway during shutdown period停产期间井下掘进巷道安装风水管路施工安全技术措施使用备注：技术安全主要是通过对技术和安全本质性的再认识以提高对技术和安全的理解，进而形成更加科学的技术安全观，并在新技术安全观指引下改进安全技术和安全措施，最终达到提高安全性的目的。

一、概况我矿停产期间，根据矿领导安排，施工单位对井下施工巷道的质量准化进行完善。

为保证对安装掘进巷道风、水、排水管路安全施工，特此编写以下安全技术措施。

二、执行的标准：《八条线管理标准》中的管路标准具体要求如下：1、管路应与电缆分侧吊挂，管路尽量在水沟一侧吊挂，管路距工作面迎头不得超过30m。

压风、供水管路每50m设一阀门，每300m设一闸阀。

2、管路吊挂高度不得低于1.8m，每根管子不得少于一处的挂吊点。

管路自上向下吊挂顺序依次为：压风管、供水管、排水管，管路间距不得小于150mm。

3、管路每100m设置一个管路牌，管路上不得有积尘。

排水管出口应接至东翼轨道巷水沟。

4、管线铺设要平、直、齐，拐弯处要与巷道坡度一致。

风管用桅黄颜色进行防腐处理，供水管、排水管用天蓝颜色进行防腐处理。

7、电缆不应悬挂在风管或水管上，不得受淋水。

电缆上严禁悬任何物件。

盘圈或盘“8”字形的电缆不得带电，但给采、掘机组供电的电缆除外。

8、电缆与压风管、供水管、排水管在巷道同一侧敷设时，必须敷设在管子上方，并保持0.3m以上距离。

井下设备安装、吊挂标准为加强我矿井下设备安装标准，提升矿内机电设备质量标准化，防止因设备安装不标准引发安全事故，特制定本标准。

一、高低压接线盒安装标准1、高压接线盒吊挂标准高压接线盒吊挂必须采用3根1.2寸镀锌钢管（长1000mm），在煤壁上打眼吊挂，在高压接盒两喇叭筒下方煤壁上分别打眼，将钢管打入煤壁不小于600mm，外漏400mm，外漏钢管略向上倾斜30，将接线盒竖直放在2根钢管上，将另一根1.2寸钢管上的另一端焊接一个M12*30小螺栓，将该钢管打入高压接线盒上方距顶板100mm处煤壁内，打入深度不小于600mm，外漏不大于300mm，外漏钢管略向上倾斜30，然后使用φ8mm钢丝绳将接线盒吊挂在上方钢管的M12螺栓处，防止高压接线盒坠落，每台接线盒吊挂必须平直整齐，接线盒两端电缆不能盘圈或托拉接线盒，接线盒两端有多余电缆时，将电缆按波浪形整齐吊挂在煤壁上。

2、低压接线盒吊挂标准所有巷道内低压接线盒吊挂时，在煤壁距顶板100mm的煤壁上打眼，将φ16mm(长350mm)的钢筋铁杆打入煤壁不小于200mm深，外漏铁杆略向上倾斜30度，然后使用钢丝绳将低压接线盒吊挂在铁杆上，必须保证吊挂好的接线盒吊挂牢靠整齐，方便日常检修，禁止将接线盒吊挂在电缆钩上或使用电缆吊挂接线盒，低压接线盒吊挂好以后，进出接线盒电缆两侧电缆必须固定整齐，左右进出线电缆同接线盒两侧喇叭嘴在一水平线上，拐弯处使用绑扎带将电缆同电钩进行固定。

吊挂接线盒时尽量选择在顶板没有淋水的地方吊挂，对于已吊挂好的接线盒上方有淋水时必须使用旧的风筒布进行保护，防止接线盒因淋水造成漏电。

二、30A 真空磁力起动器安装标准1、开关安装高度为上盖距底板1.5米，方便日常检修。

2、开关统一安装在2根1.2寸钢管或特制开关架上方，开关要安装平稳，防止倾倒伤人。

3、所有开关安装在联巷内，如果不能安装到联巷内必须经机电办许可。

4、不按要求吊挂每台罚款100元/次。

井下电缆管路敷设吊挂标准矿属各基层区队：为规范我矿电缆管路敷设吊挂，现统一规定如下：一、井下电缆的敷设和吊挂：（一）盘区巷道：1、在巷道中吊挂于人行道侧，以专用帮锚杆固定钢丝绳，在钢丝绳上吊挂电缆钩，并且钢丝绳上下均固定，达到横平、竖直、侧成平面的效果。

2、在巷道中布置锚杆，要求上排锚杆位于人行道侧高度在2米左右，高度可根据巷道起伏尽量使钢丝绳拉紧后，能够保持在一条直线上来适当调整。

锚杆垂直打于巷帮内，深度以能满足电缆吊挂压力为准。

下排锚杆以上排锚杆为基准，上下距离以该地点一套电缆钩的长度为准，要求拉紧钢丝绳后，能够将电缆钩涨紧。

锚杆螺纹外露在150毫米以上，上排锚杆以3米的横向间距布置，下排锚杆以6米的横向间距布置。

用3分钢丝绳、长度以51米为单位进行布置，两头用卡栏和花兰螺丝固定，并涨紧，中间固定于锚杆上。

3、电缆钩固定在钢丝绳上，每隔1米吊挂一套，盘区巷道（从上至下）依次为上挂电缆钩1个、50型电缆钩4个、80型电缆钩3个、下挂电缆钩1个来布置。

（注：盘区巷道布置的电缆钩的数量可根据实际电缆敷设电缆的最大需要量进行调整，下排锚杆距上排锚杆距离也要做出相应调整）（二）采掘巷道：1、在巷道中吊挂于人行道侧，以帮（角）锚杆固定电缆钩，达到横平、竖直、侧成平面的效果。

2、以巷道顶板为基准，15#煤利用巷道已有帮锚杆进行电缆吊挂，以现有排距每个锚杆均须吊挂，最下一钩固定在底部钢带上。

电缆钩（从上至下）依次为上挂电缆钩1个、50型电缆钩，50型电缆钩的数量根据电缆的数量进行增减。

电缆钩数量能够满足监测监控队各种信号线缆，用最上第一钩，其它单位的控制线、信号线用第二钩，动力线分钩吊挂依次下排的要求。

9#煤利用巷道角锚杆进行电缆钩吊挂，以现有排距每个角锚杆均须吊挂，10号铁丝梆扎铁质电缆钩、电缆钩下部，每10米打一根锚杆，50米拉一根钢绞线用于固定电缆钩。

保持电缆钩紧贴巷帮固定，电缆钩须用黑漆刷全。

（三）其它地点：1、横跨硐室、水仓、巷口等地点时，在顶板上打专用锚杆用于电缆的吊挂。

义煤集团伊川县开源煤业有限公司风、水、乳化液管路吊挂安全技术措施编制：审核：通风队：生产技术部：安康部：生产矿长：张矿长：安全矿长：技术矿长：风、水、乳化液管路吊挂安全技术措施因大巷风水管路落地约１00米，主井底联络巷口至副斜井底没有铺设风水管路。

经有关领导研究决定，对该段进行征调吊挂管路，为此特制定以下措施，望有关单位认真贯彻执行。

施工时间：施工地点：大巷至1201下巷口现场负责人：王东钢洪秀岭安全负责人：安伟峰施工单位：机电队一、施工方案1、①主井底联络巷口――运输大巷――至1201工作面下巷口100m，吊挂风水管路。

风、水、乳化液管子为原巷道管子。

②主井底联络巷口---副斜井底，铺设吊挂防尘管路。

防尘管子直径1寸半。

2、风水管路和电缆必须分别安装在巷道的两侧。

3、管路采用管子架吊挂，具体尺寸规格由机电科提供。

4、大巷安装一道净化喷雾装置。

洒水管路每隔50m设三通、阀门各一个。

5、在现场施工如需切割电焊时，瓦检员在工作地点检查瓦斯，不超过0.5%时方可进行作业。

二、质量标准:1、用管子架吊挂管子，最低层管子吊挂高度距底板１米，吊挂间距为4米。

２、管子吊挂应保持平直，间距均匀，紧贴巷道侧帮。

定期防腐处理，无锈蚀、灰层。

3、风管位于水管之上，上下间距15０mm。

4、管路敷设经过巷道交叉点或经过设备时，必须做过桥处理。

走上面要设计拱形，走下面要挖地沟5、管路要做到畅通，不跑风、不漏水，吊挂平直无急弯、死弯。

三、施工准备工作１、敷设管路至施工地点，打管子架眼。

２、吊挂管路，每班不少于5人，从外向里进行。

四、施工工艺（一）管路安装1、法兰安装：检查管子切口和坡口是否符合要求，符合要求后进行里外口对口焊接。

2、管架安装：按照管路安装高度拉线，每隔4m用红漆标定眼位，用Φ24mm冲击钻打眼，深度250mm（误差不大于50mm），然后安装管架。

按照上述方法依次往前延伸管架。

3、管路安装：先与原管路对接，人工将管路抬上托架对齐螺栓孔安金属管垫，穿上螺栓带上螺母对角紧固受力均匀。

关于规范井下“管路吊挂、沙箱设置、炮土存放”的管理规定为进一步提升矿井质量标准化管理水平，按照集团公司和矿领导的要求，特对井下“管路吊挂、沙箱设置、炮土存放”做出如下规定，请各部门、区队认真落实执行。

一、井下管路吊挂标准（一）水管吊挂标准1、6寸及以上水管（1）采用木垛、水泥墩、石垛、金属支架或管路落地等方式作为主要的支撑方式。

平巷段支撑点间距不得超过5 m，同时根据巷道条件适当增加钢丝绳牵引吊挂。

水平或倾斜的管路支撑点距起弯或变坡点的间距不得超过1.2 m。

倾斜井巷除采用上述主要方式支护外，每隔40 m还必须利用钢丝绳向上牵引吊挂，且吊挂处必须牢固，确保管路不能发生滑移等现象。

（2）同巷道内有两趟6寸以上排水管路共存时，可采用钢丝绳吊挂或金属钩吊挂，吊挂点间距不得超过4 m，吊挂点牢固可靠。

如若采用钢丝绳不得存在松弛现象，且吊挂钢丝绳使用长度一致。

禁止使用锈蚀严重钢丝绳、铁丝吊挂管路，钢丝绳断丝超过10%时，禁止使用，吊挂高度不得超过1.7m。

2、4寸水管采用钢丝绳或金属钩吊挂，要求每隔4 m设置吊挂点，吊挂点牢固可靠。

钢丝绳不得存在松弛现象，且吊挂钢丝绳使用长度一致。

禁止使用锈蚀严重钢丝绳、铁丝吊挂管路，钢丝绳断丝超过10%时，禁止使用，吊挂高度不得超过1.7m。

3、2寸及以下水管（1）2寸及以下管路采用双股铁丝吊挂，整体的吊挂高度要保持一致，严禁用单股铁丝吊挂任何管路。

（2）采掘面的2寸管路距地板高度1.2 m且每3 m用双股铁丝或钢丝绳吊挂，每50 m设置一组三通。

（3）采煤工作面下副巷静压管路穿设在皮带支架内，必须每隔3米进行一次固定。

（4）铁管或非柔性管路吊挂间距为3 m，高压软管等柔性管路吊挂间距为1.5 m。

（5）井下所有的高压软管接头必须使用U型卡，严禁用铁丝代替。

（二）风管吊挂标准1、4寸及以上风管采用钢丝绳吊挂或金属钩吊挂，要求吊挂点间距不得超过4 m，吊挂点牢固可靠。

如若采用钢丝绳不得存在松弛现象，且吊挂钢丝绳使用长度一致。

井下电缆敷设管理规定1、井下所有掘进巷,回采巷的电缆均敷设在巷道上帮,所有斜巷的电缆均敷设在巷道水沟侧；2、井下电缆敷设时必须使用电缆钩吊挂，电缆钩悬挂点间距为1m，同钩电缆驰度一致，电缆钩悬挂点必须保持在同一水平线上，且同一巷道内的电缆钩的规格尺寸必须保持一致；电缆吊挂高度,最下面一根电缆的钩头距轨道面的距离为1.8m；敷设的电缆距轨道水平距离不得低于600mm；3、井下敷设的电缆、通讯信号电缆不得吊挂在风水管路上，电缆与风水管路敷设在巷道同一侧时，必须敷设在管路上方0.3m以上的位置，敷设的电缆必须与巷道内的瓦斯抽放管路分挂在巷道的两侧，井下带电电缆不得盘圈或盘“8”字形；电缆钩内电缆的排列:由上到下按照最上面的钩头为通信和信号等小电缆线,其次为高压电缆,低压电缆顺序,不得随意窜钩吊挂；4、井下高、低压电缆敷设在巷道同一侧时，高、低压电缆之间的距离应大于0.1m，高压电缆之间、低压电缆之间的距离不得小于50mm；5、井下巷道内敷设的电缆，沿线每隔200m、拐弯处、分岔处以及连接不同直径电缆的接线盒两端、穿墙电缆的墙的两边均应悬挂电缆标志牌，并注明电缆编号、电压等级、截面积、长度、用途等项目；6、井下敷设的通讯和信号电缆必须使用吊皮吊挂统一刷白漆(吊皮白漆每季度重新刷一次)，吊皮使用上下钢绞线固定，悬挂点间距为600mm，悬挂位置在巷道内电力电缆上方并保持0.1m以上距离，吊皮悬挂点必须保持在同一水平线上，且同一巷道内的吊皮的规格尺寸必须保持一致；7、吊挂通讯信号电缆的吊皮吊挂眼孔数无法满足现场通讯信号电缆吊挂时，多余通讯信号电缆需统一捆扎，吊挂在固定吊皮的上钢绞线上；8、井下各巷道电缆及通讯信号电缆必须保持表面清洁卫生，且每周必须进行不低于一次的电缆表面卫生清理工作；在喷浆施工段的电缆必须加设有效保护，避免被浆料覆盖；现场实际施工时开关负荷线需落地的，落地电缆必须加设套管进行有效保护；9、井下各巷道迎头综掘机随机电缆必须加设不低于____米、耙矸机随机电缆必须加设不低于____米的套管进行有效保护；10、井下各配电点电缆吊挂：吊挂电缆至开关或电机的电源线以及各种通信、信号电缆，必须从巷道内整体敷设的电缆里侧沿巷道帮部进行敷设，各种负荷线、信号监测线必须从串线下方至电缆钩敷设，杜绝交叉缠绕现象；11、井下过笼门电缆，应使用电缆钩托至巷道顶部沿弧形吊挂，过笼门通讯及信号电缆，应将通讯及信号电缆放入开口的橡胶软管内，并将橡胶软管沿巷道顶部弧形吊挂；12、岩巷开拓进尺电缆钩必须使用开叉螺栓上下固定；13、煤巷综掘进尺电缆钩使用上下钢绞线拉平敷设；14、井下皮带机头、刮板机头等处信号线必须沿拉直钢绞线吊挂；15、电缆、通讯及信号电缆必须吊挂整齐，不交叉，不落地，应有适当的弛度；16、电缆接线盒应打眼平直固定或使用横杆架设两个电缆钩间平直吊挂,两端电缆留有的弧度保持一致，并使接线盒与主线路整体保持一致；17、遇特殊情况如巷道断面不能满足上述规定时,以总工办提供的巷道布置图为准；18、对于违反上述管理规定的按刘庄煤矿机电管理规定给予处罚。
