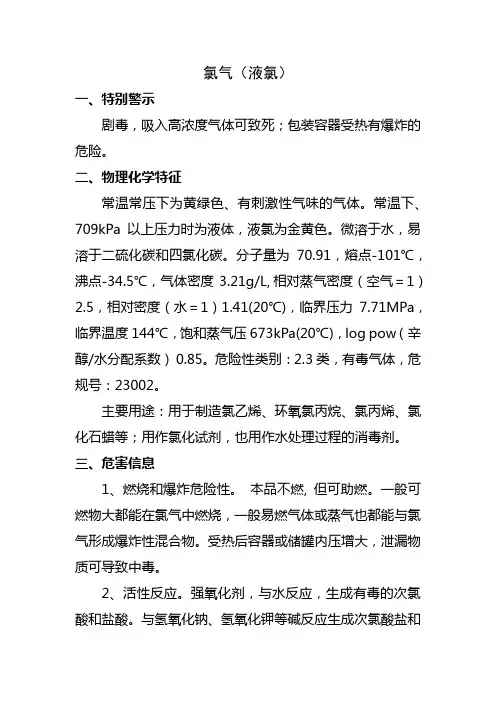

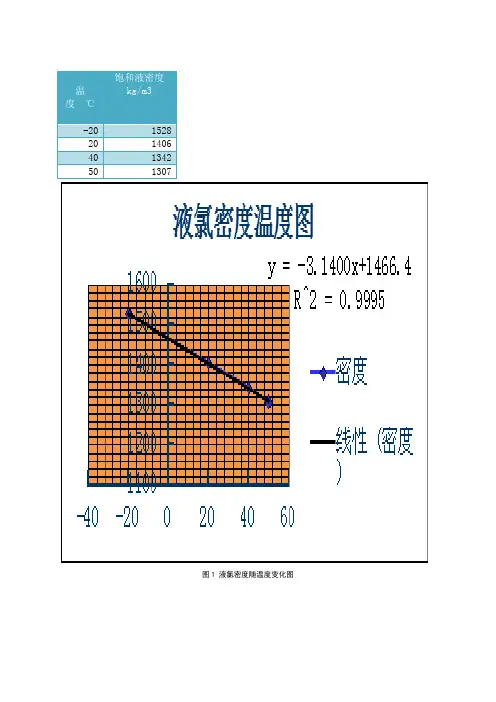

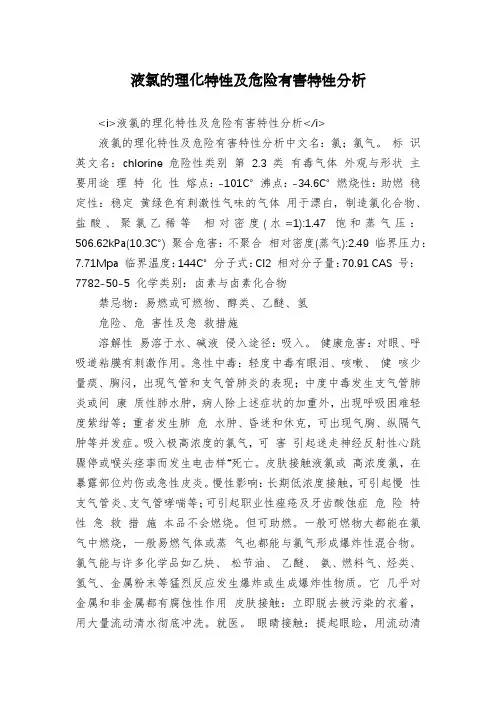

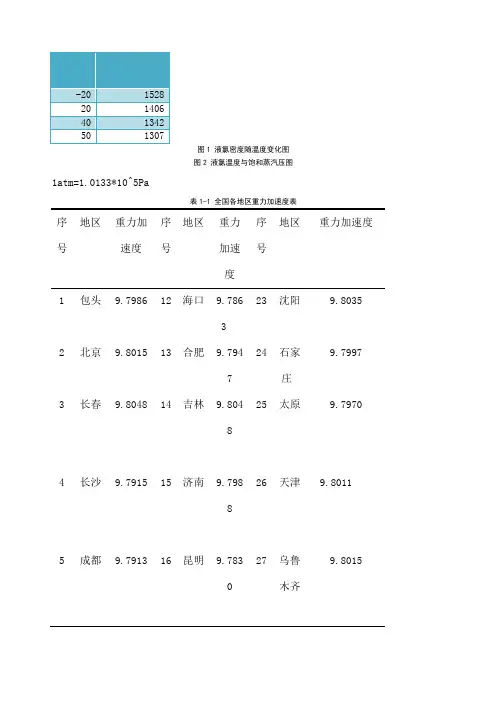

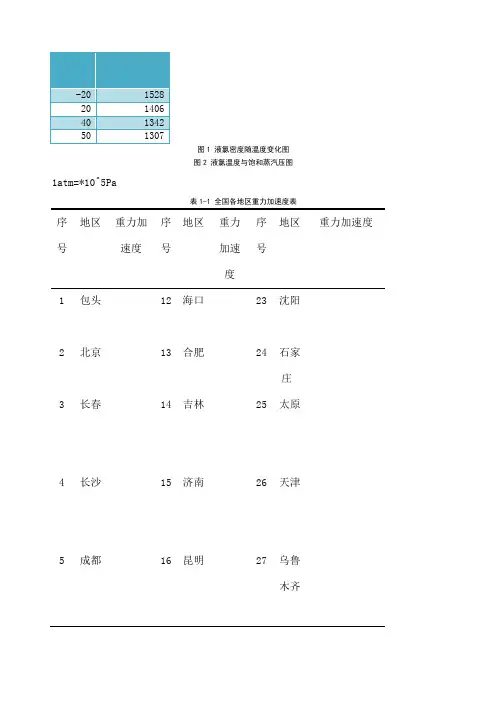

温度℃饱和液密度kg/m3-20 152820 140640 134250 1307图1 液氯密度随温度变化图图2 液氯温度与饱和蒸汽压图1atm=1.0133*10^5Pa表1-1 全国各地区重力加速度表序号地区重力加速度序号地区重力加速度序号地区重力加速度1 包头9.7986 12 海口9.7863 23 沈阳9.80352 北京9.8015 13 合肥9.7947 24 石家庄9.79973 长春9.8048 14 吉林9.8048 25 太原9.79704 长沙9.7915 15 济南9.7988 26 天津9.80115 成都9.7913 16 昆明9.7830 27 乌鲁木齐9.80156 重庆9.7914 17 拉萨9.7799 28 西安9.79447 大连9.8011 18 南昌9.7920 29 西宁9.79118 广州9.7833 19 南京9.7949 30 张家口9.80009 贵阳9.7968 20 南宁9.7877 31 郑州9.796610 哈尔滨9.8066 21 青岛9.798511 杭州9.7936 22 上海9.7964地球各点重力加速度近似计算公式:g=g(1-0.00265cos&)/1+(2h/R)g:地球标准重力加速度9.80665(m/平方秒)&:测量点的地球纬度h:测量点的海拔高度R:地球的平均半径(R=6370km)30m3的液氯储罐的设计2011133152目录1 引言 (5)2设计任务书 (6)3设计参数及材料的选择 (6)3.1 设备的选型与轮廓尺寸 (6)3.2 设计压力 (6)3.2 筒体及封头材料的选择 (9)3.3 许用应力 (9)4结构设计 (9)4.1筒体壁厚计算 (9)4.2 封头设计 (10)4.2.1 半球形封头 (10)4.2.2 标准椭圆形封头 (11)4.2.3 标准蝶形封头 (11)4.2.4 圆形平板封头 (12)4.2.5 不同形状封头比较 (13)4.3 压力试验 (13)4.4鞍座 (14)4.4.1鞍座的选择 (14)4.4.2 鞍座的位置 (15)5 结果 (17)参考文献 (19)1 引言液氯化学名称液态氯，为黄绿色液体，沸点-34.6℃，溶点-103℃，在常压下即气化成气体，吸入人体能严重中毒，有剧烈刺激作用和腐蚀性，在日光下与其它易燃气体混合时发生燃烧和爆炸，氯是很活泼的元素，可以和大多数元素（或化合物）起反应。
分子式：Cl2，相对分子量：70.906，性能：液氯为黄绿色的油状液体，有毒，在15℃时比重为1.4256，在标准状况下，沸点为-34.6℃，凝固点为-101.5℃。
在水分存在下对钢铁有强烈腐蚀性。
液氯为基本化工原料，可用于冶金、纺织、造纸等工业，并且是合成盐酸、聚氯乙烯、塑料、农药的原料。
危害特性：液氯不会燃烧，但可助燃。
一般可燃物大都能在氯气中燃烧，一般易燃气体或蒸汽也都能与氯气形成爆炸性混合物。
氯气能与许多化学品如乙炔、松节油、乙醚、氯、燃料气、烃类、氢气、金属粉末等猛烈反应发生爆炸或生成爆炸性物质。
它几乎对金属和非金属都有腐蚀作用。
健康危害：对眼、呼吸系统粘膜有刺激作用。
可引起迷走神经兴奋、反射性心跳骤停。
急性中毒：轻度者出现粘膜刺激症状：眼红、流泪、咳嗽，肺部无特殊所见；中度者出现支气管炎和支气管肺炎表现，病人胸痛，头痛、恶心、较重干咳、呼吸及脉搏增快，可有轻度紫绀等；重度者出现肺水肿，可发生昏迷和休克。
有时发生喉头痉挛和水肿。
造成窒息。
还可引起反射性呼吸抑制，发生呼吸骤停死亡。
慢性中毒：长期低浓度接触，可引起慢性支气管炎、支气管哮喘和肺水肿；可引起职业性痤疮及牙齿酸蚀症。
泄漏处置迅速撤离泄漏污染区人员至上风处，并隔离直至气体散尽，建议应急处理人员戴正压自给式呼吸器，穿厂商特别推荐的化学防护服(完全隔离)。
避免与乙炔、松节油、乙醚、氯等物质接触。
切断气源，喷雾状水稀释、溶解，然后抽排(室内)或强力通风(室外)。
如有可能，用管道将泄漏物导至还原剂(酸式硫酸钠或酸式碳酸钠)溶液。
漏气容器不能再用，且要经过技术处理以清除可能剩下的气体。
设计基本思路：本设计综合考虑环境条件、介质的理化性质等因素，结合给定的工艺参数，机械按容器的选材、壁厚计算、强度核算、附件选择、焊缝标准的设计顺序，分别对储罐的筒体、封头、鞍座、焊接形式进行了设计和选择。
设备的选择大都有相应的执行标准，设计时可以直接选用符合设计条件的标准设备零部件，也有一些设备没有相应标准，则选择合适的非标设备。
各项设计参数都正确参考了行业使用标准或国家标准，这样让设计有章可循，并考虑到结构方面的要求，合理地进行设计。
2设计任务书请设计一30m 3的液氯储罐，具体要求： 1) 储罐设计参数及材料的选定 2) 压力容器结构设计 3) 压力试验及强度校核 4) 使用地点：成都 5) 编写储罐说明书3设计参数及材料的选择3.1 设备的选型与轮廓尺寸筒体结构设计为圆筒形。
因为作为容器主体的圆柱形筒体，制造容易，安装内件方便，而且承压能力较好，这类容器应用最广。
筒体直径一般由工艺条件决定，但是要符合压力容器的公称直径。
粗略计算内径：()23015%4i D L =⨯+π，一般36L D =，得：4LD =，所以：mm Di 215705.1303=⨯=π，圆整至2200i D mm =，则8800L mm =。
3.2 设计压力本储罐在成都使用，夏季最高温度为38o C ，冬季最低温度为-5 o C ，工作温度在-5~38 o C ，取最高工作温度为38o C 。
由图1-1可得，，38o C 时，液氯密度为08.13474.1466381400.3-=+⨯=ρkg/m 3。
图1-1 液氯密度温度图表1-1 全国各地区重力加速度表序号地区重力加速度序号地区重力加速度序号地区重力加速度1 包头9.7986 12 海口9.7863 23 沈阳9.80352 北京9.8015 13 合肥9.7947 24 石家庄9.79973 长春9.8048 14 吉林9.8048 25 太原9.79704 长沙9.7915 15 济南9.7988 26 天津9.80115 成都9.7913 16 昆明9.7830 27 乌鲁木齐9.80156 重庆9.7914 17 拉萨9.7799 28 西安9.79447 大连9.8011 18 南昌9.7920 29 西宁9.79118 广州9.7833 19 南京9.7949 30 张家口9.80009 贵阳9.7968 20 南宁9.7877 31 郑州9.796610 哈尔滨9.8066 21 青岛9.798511 杭州9.7936 22 上海9.7964地球各点重力加速度近似计算公式: g =g 0(1-0.00265cos&)/1+(2h/R)g 0:地球标准重力加速度9.80665(m/平方秒) &:测量点的地球纬度 h :测量点的海拔高度R :地球的平均半径(R=6370km)由表1-1，查得成都地区的重力加速度7913.9=g m/s 2，则液柱静压为：1347.089.7913 2.229017.260.029t i p gD Pa ρ==⨯⨯==静MPa 。
图1-2 液氯温度与饱和蒸汽压图根据图1-1，查得38o C 蒸汽压为63.111410013.111115=⨯⨯==atm P kPa ，可以判断设计的容器为内压容器，按《压力容器安全技术监察规程》规定，盛装液化气体无保冷设施的压力容器，其设计压力应不低于液化气38o C 时的饱和蒸汽压力1.11 MPa 。
当容器上装有安全阀时，取1.05～1.1倍的最高工作压力作为设计压力，液氯储罐的设计压力p 为1.22MPa 。
则：0.029100%100% 2.38%5%1.22p p⨯=⨯=<静，所以可忽略静压强，即1.22c p p MPa ==。
由于0.6 1.2210MPa p MPa MPa <=<，故该储罐属于中压容器。
3.2 筒体及封头材料的选择根据液氯的物性选择罐体材料，液氯对碳钢腐蚀率是0.5mm/a ，且又属于中压储罐，可以考虑20R 和16MnR 这两种钢材。
如果纯粹从技术角度看，建议选用20R 类的低碳钢板， 16MnR 钢板的价格虽比20R 贵，但在制造费用方面，同等重量设备的计价，16MnR 钢板为比较经济。
所以在此选择16MnR 钢板作为制造筒体和封头材料。
钢板标准号为GB6654-1996。
3.3 许用应力设计温度为38ºC ，属于常温容器。
查阅文献[1]，当16MnR 钢板厚度δ＞6~16mm 时，16MnR 钢板的强度极限σb =510 MPa ，屈服极限σs =345MPa 。
常温下，当取强度极限作为16MnR 钢板的极限应力时，许用应力[]bbn σσ=，查阅文献[2]得5.32-=b n ；0.25.1-=s n ，取3=b n ，那么[]510=1703σ=MPa ；当取屈服极限作为16MnR 钢板的极限应力时，许用应力[]ssn σσ=，取6.1=s n ，[]345=2151.6σ=MPa 。
则许用应力[σ]取两者这间的较小值，则[σ]t =170MPa 。
4结构设计4.1筒体壁厚计算计算壁厚δ按照（4-1）式计算。
[]2c i tcp D p δσϕ=- （4-1）式中：p c ————计算压力，MPa ； D i ————筒体内径，mm ；[σ]t ————设计温度下的许用应力，MPa ； φ————焊接接头系数容器筒体的纵向焊接接头采用双面焊或相当于双面焊的全焊透的焊接接头，取焊接接头系数φ=1.00，全部无损探伤。
把相关数据带入（4-1）式，得到圆柱形筒体的计算壁厚δ。
1.2222007.9221701 1.22δ⨯==⨯⨯-mm查材料腐蚀手册，38℃下液氯对钢板的腐蚀速率0.5mm/年，计划用10年，取腐蚀裕量C 2=5 mm 。
所以，筒体的设计壁厚δd =δ+ C 2=12.92mm 。
查阅钢板厚度负偏差表，钢板厚度在8.0~25mm 范围内，负偏差C 1=0.8 mm 。
所以，筒体的名义壁厚δn =δd + C 1+圆整量=14mm 。
在616～mm 之间，故假设是成立的。
查GB9019-2001，得到圆柱形筒体的规格尺寸见表4-1。
表4-1 筒体标准公称直径DN /mm1m 高的容积V 1/m 31m 高的内表面积F 1/m 21m 高筒节质量/kg22003.8016.817144.2 封头设计4.2.1 半球形封头球形封头的计算壁厚δ按照（4-2）式计算。
[]4c i tcp D p δσϕ=- （4-2）式中：p c ————计算压力，MPa ； D i ————半球形封头的内径，mm ； [σ]t ————设计温度下的许用应力，MPa ； φ————焊接接头系数封头的拼接接头采用双面焊或相当于双面焊的全焊透的焊接接头，取焊接接头系数φ=1.00，全部无损探伤。
