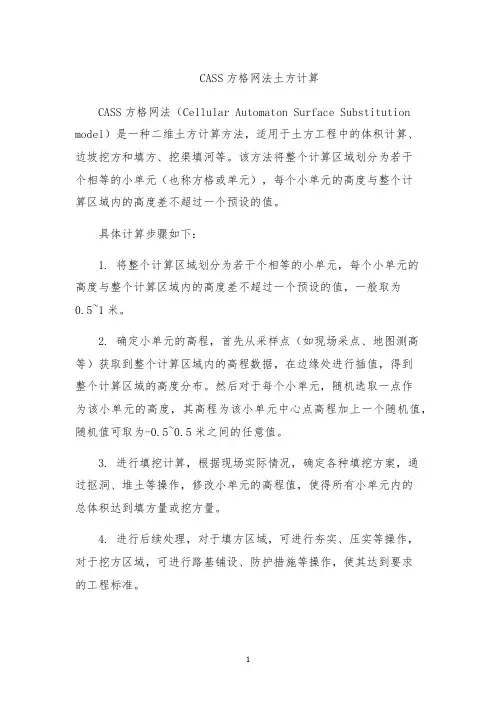

CASS方格网法土方计算
CASS方格网法（Cellular Automaton Surface Substitution model）是一种二维土方计算方法，适用于土方工程中的体积计算、
边坡挖方和填方、挖渠填河等。

该方法将整个计算区域划分为若干
个相等的小单元（也称方格或单元），每个小单元的高度与整个计
算区域内的高度差不超过一个预设的值。

具体计算步骤如下：
1. 将整个计算区域划分为若干个相等的小单元，每个小单元的
高度与整个计算区域内的高度差不超过一个预设的值，一般取为
0.5~1米。

2. 确定小单元的高程，首先从采样点（如现场采点、地图测高等）获取到整个计算区域内的高程数据，在边缘处进行插值，得到
整个计算区域的高度分布。

然后对于每个小单元，随机选取一点作
为该小单元的高度，其高程为该小单元中心点高程加上一个随机值，随机值可取为-0.5~0.5米之间的任意值。

3. 进行填挖计算，根据现场实际情况，确定各种填挖方案，通
过抠洞、堆土等操作，修改小单元的高程值，使得所有小单元内的
总体积达到填方量或挖方量。

4. 进行后续处理，对于填方区域，可进行夯实、压实等操作，
对于挖方区域，可进行路基铺设、防护措施等操作，使其达到要求
的工程标准。

CASS方格网法具有计算简单、结果可视、运算速度快等优点。

但该方法有一定的局限性，对于较为复杂的土方工程（如复杂地形、地下管线、土质差异等）可能无法满足实际计算要求，需要结合其
他方法进行综合分析。

南方CASS7.0方格网法土石方计算操作步骤大长江2 |浏览18860 次问题未开放回答|举报推荐于2017-09-14 05:40:51最佳答案方格网法土方量计算：（使用该方格网计算土方前，须使用PLine复合线围取闭合的土方量计算边界，一定要闭合，但是尽量不要拟合。

因为拟合过的曲线在进行土方计算时会用折线迭代，影响计算结果的精度。

）用方格网法算土方量，设计面可以是平面，也可以是斜面，还可以是三角网。

（1）设计面是平面时的操作步骤：选择“工程应用\方格网法土方计算”命令。

命令行提示：“选择计算区域边界线”；选择土方计算区域的边界线（闭合复合线）。

屏幕上将弹出方格网土方计算对话框，在对话框中选择所需的坐标文件（原始的地形坐标数据）；在“设计面”栏选择“平面”，并输入目标高程；在“方格宽度”栏，输入方格网的宽度，这是每个方格的边长，默认值为2 0米。

由原理可知，方格的宽度越小，计算精度越高。

但如果给的值太小，超过了野外采集的点的密度也是没有实际意义的。

点击“确定”，命令行提示：最小高程=XX.XXX ,最大高程=XX.XXX总填方=XXXX.X立方米, 总挖方=XXX.X立方米同时图上绘出所分析的方格网，填挖方的分界线(绿色折线)，并给出每个方格的填挖方，每行的挖方和每列的填方。

（2）设计面是斜面时的操作步骤：设计面是斜面的时候的，操作步骤与平面的时候基本相同，区别在于在方格网土方计算对话框中“设计面”栏中，选择“斜面【基准点】”或“斜面【基准线】”A. 如果设计的面是斜面（基准点），需要确定坡度、基准点和向下方向上一点的坐标，以及基准点的设计高程。

点击“拾取”，命令行提示：点取设计面基准点:确定设计面的基准点；指定斜坡设计面向下的方向:点取斜坡设计面向下的方向；B.如果设计的面是斜面（基准线），需要输入坡度并点取基准线上的两个点以及基准线向下方向上的一点，最后输入基准线上两个点的设计高程即可进行计算。

南方CASS方格网法土石方计算操作步骤
1.确定计算区域：首先需要确定需要计算土石方体积的区域，并绘制
出区域的边界线。

2.制作方格网：将计算区域分割成一系列等大的方格，方格的大小一
般根据需要计算的精度和地形复杂程度而定。

可以使用纸质或者数字矢量
图等方式制作方格网。

3.标注高程数据：在每一个方格的顶点处标注高程数据。

可以通过地
形测量仪器如GPS或者全站仪进行实地测量，或者使用数字高程模型（DEM）等数据进行标注。

4.计算单元方格的体积：对于每一个方格，根据其顶点的高程数据，
使用四个顶点确定平面的面积，并按照横断面积乘以方格高度的方法计算
方格体积。

计算公式为V=A*H，其中V表示体积，A表示平面面积，H表
示方格高度。

5.累加计算：将每个方格的体积计算结果累加起来，得到计算区域的
总体积。

6.结果验证：将计算的结果与实际情况进行对比验证，确保计算的准
确性。

可以通过实际测量或者现场检查等方法进行验证。

7.生成报告：根据计算结果生成相应的土石方计算报告，包括计算区
域的平均高程、总体积、填方量、挖方量等数据，以及相关的图表和说明。

需要注意的是，在进行南方CASS方格网法土石方计算时，应确保方
格网的密度足够高，以保证计算结果的准确性。

同时，选择合适的高程数
据源以及高程插值方法也是确保计算准确性的重要因素。

此外，计算过程中还可以根据需要进行一些额外的操作，如进行填方量、挖方量的分开计算，或者将计算结果以图形的形式展示等，以满足具体的需求。

南方CASS2024软件中方格网法土方计算及应用南方CASS2024软件中的方格网法（Grid Method）是一种常用的土方计算方法。

该方法通过将工程场地细分为一定大小的方格，并将每个方格内的土方量计算出来，从而得到整个场地的土方量。

方格网法具有简单、快捷、适用范围广等优点，因此在土方计算中得到广泛应用。

方格网法土方计算的步骤如下：1.确定场地范围：首先需要确定工程场地的范围，并进行细分。

通常情况下，场地边界与方格网的边界保持一致。

2.划分方格网：根据工程需要和场地的大小，确定方格网的尺寸。

尺寸的选择应根据工程实际情况进行合理调整，既要保证计算准确性，又要保证计算的高效性。

3.编制方格网表：在方格网上编制方格网表，记录每个方格的编号和相应的坐标位置。

4.量取地形高程：在每个方格的角点位置量取地形高程，并记录在方格网表中。

5.计算方格土方量：根据每个方格的坐标和对应的地形高程，通过插值算法计算出每个方格的土方量。

插值算法可以根据实际情况选择合适的方法，如线性插值法、多项式插值法等。

6.计算总土方量：将所有方格的土方量相加，得到整个场地的土方量。

方格网法土方计算在工程实践中具有广泛的应用价值。

它适用于各种类型的土方计算，如填方、挖方、挖填平衡等。

方格网法可以准确计算不规则形状的地形体积，尤其适用于较复杂的地形和场地。

同时，方格网法计算简单快捷，可以通过计算机软件进行自动化处理，大大提高了土方计算的效率。

然而，方格网法也存在一些局限性。

由于方格网的形状固定，可能无法精确适应非规则地形的特点。

因此，在使用方格网法进行土方计算时，要根据实际情况进行合理调整和修正。

综上所述，南方CASS2024软件中的方格网法土方计算是一种常用且实用的方法。

它在土方工程中的应用可以提高土方计算的准确性和效率，为工程施工提供可靠的依据。

同时，在使用过程中也需要结合实际情况进行灵活调整，以保证计算的科学性和准确性。

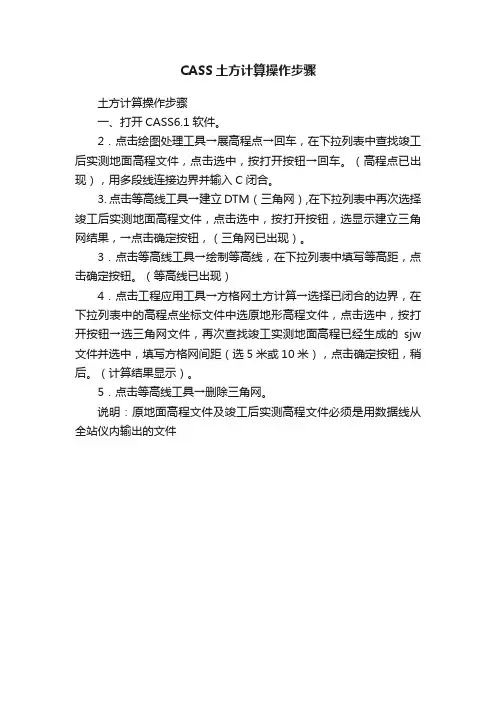

CASS土方计算操作步骤
土方计算操作步骤
一、打开CASS6.1软件。

2．点击绘图处理工具→展高程点→回车，在下拉列表中查找竣工后实测地面高程文件，点击选中，按打开按钮→回车。

（高程点已出现），用多段线连接边界并输入C闭合。

3. 点击等高线工具→建立DTM（三角网）,在下拉列表中再次选择竣工后实测地面高程文件，点击选中，按打开按钮，选显示建立三角网结果，→点击确定按钮，（三角网已出现）。

3．点击等高线工具→绘制等高线，在下拉列表中填写等高距，点击确定按钮。

（等高线已出现）
4．点击工程应用工具→方格网土方计算→选择已闭合的边界，在下拉列表中的高程点坐标文件中选原地形高程文件，点击选中，按打开按钮→选三角网文件，再次查找竣工实测地面高程已经生成的sjw 文件并选中，填写方格网间距（选5米或10米），点击确定按钮，稍后。

（计算结果显示）。

5．点击等高线工具→删除三角网。

说明：原地面高程文件及竣工后实测高程文件必须是用数据线从全站仪内输出的文件。

CASS91方格网计算土石方教程方格网计算土石方是土木工程中非常重要的一个内容，它是对地表面积的计算，对于土方工程和石方工程的设计与施工都起到非常重要的作用。

下面将介绍方格网计算土石方的步骤和方法。

方格网计算土石方主要包括以下几个步骤：确定网格大小、绘制地面剖面图、确定土石方的高度、计算每块网格的土石方体积、统计所有网格的土石方体积。

首先，确定网格大小是进行方格网计算土石方的第一步。

通常，网格的大小应根据具体情况进行合理选择。

一般情况下，网格的边长可选取为1米或0.5米，如果山体较大，并且地形复杂，可以适当缩小网格大小，以提高计算的准确性。

其次，绘制地面剖面图是方格网计算土石方的第二步。

在绘制地面剖面图时，应选取地面的关键点，如边坡、沟渠等，以确保绘制的地面剖面图能够准确地反映地形的实际情况。

然后，确定土石方的高度是方格网计算土石方的第三步。

确定土石方的高度是指根据设计要求确定地面的目标高度，并在地面剖面图中标明，一般通过标高点的位置来确定。

接下来，计算每块网格的土石方体积是方格网计算土石方的第四步。

计算每块网格的土石方体积时，需要根据地面剖面图中标明的高度差和网格大小计算出每块网格的土石方体积。

最后，统计所有网格的土石方体积是方格网计算土石方的最后一步。

通过将每块网格的土石方体积相加，即可得到总体积。

同时，根据设计要求可以进行不同区域的合并计算，以得到更为准确的土石方体积。

需要注意的是，在进行方格网计算土石方时，应注意将图纸上的线与实际地形相对应，以确保计算的准确性。

此外，还需要根据具体工程的要求进行适当的修正，如坡面修正等。

综上所述，方格网计算土石方是土木工程中非常重要的一个内容，通过确定网格大小、绘制地面剖面图、确定土石方的高度、计算每块网格的土石方体积和统计所有网格的土石方体积等步骤可以得到准确的土石方体积，为土方工程和石方工程的设计与施工提供了重要的数据支持。

南方CASS7.0方格网法计算土方量操作步骤计算土方量是土石方工程中关键的环节之一，而南方CASS7.0方格网法则是常用的计算土方量的方法之一。

下面将介绍该方法的具体操作步骤。

1. 勘测原始数据的收集首先需要对勘测区域进行现场勘测，并将得到的数据进行收集。

收集的原始数据包括高程、坐标、水准、控制点坐标、采样点等。

这些数据是计算土方量所必需的。

2. 建立工程计算模型在南方CASS7.0方格网法中，需要将勘测区域划分为一定的网格，然后对每个网格进行分类计算，最后汇总得到总体积。

因此，需要建立工程计算模型，在计算前进行网格大小、分割数量的设置。

3. 建立局部坐标系建立局部坐标系相当于确定了一个基准面，即地面高程为0。

因此需要在现场设置基准高程并建立坐标系，或通过对现场地面进行测量计算确定局部坐标系。

4. 建立三维空间模型在南方CASS7.0方格网法中，需要建立三维空间模型，确定勘测区域内的三维特征。

可以根据现场实际情况进行三维模型建立，然后将其导入计算软件中。

5. 建立网格模型在三维空间模型基础上，根据前面设置的网格大小和分割数量，将勘测区域进行网格化分割。

一般情况下，网格大小设置在4m~10m之间。

6. 土方量计算南方CASS7.0方格网法采用了体积平差原理进行土方量计算，具体过程如下：1.分别对每个网格内的采样点进行高程测量，并计算出采样点的体积；2.对所有采样点体积进行加和，得到单个网格的总体积；3.统计所有网格的总体积，并根据需要进行单位换算，得到土方量。

7. 检查计算结果完成土方量计算后，需要对计算结果进行校验检查，确保计算结果符合设计要求，并进行必要的修正和调整。

南方CASS7.0方格网法是一种相对简单有效的土方量计算方法。

通过对现场勘测的数据进行处理，建立三维空间模型以及网格模型，然后采用体积平差原理进行土方量计算，可以得到较为准确的土方量计算结果。

在实际工程中可以根据具体情况采用不同的计算方法，选择合适的计算工具，并注意勘测数据的准确性和完整性，以确保计算结果的可靠性和精度。

利用CASS计算原地貌高程方格网土方步骤1：准备工作
首先，确保你已经安装了CASS软件，并且已经获取了原地貌高程方格网数据。

步骤2：导入数据
打开CASS软件，在主界面上选择“导入数据”选项。

选择你准备好的原地貌高程方格网数据文件，导入到CASS中。

步骤3：定义工程参数
在CASS中，你需要定义一些工程参数，以便于计算土方量。

这些参数包括：土方计算区域的范围、土方计算的基准高程等。

根据你的实际情况，选择适当的参数，并输入到CASS中。

步骤4：生成地形图
在CASS中，选择“生成地形图”选项，生成原地貌高程方格网的地形图。

地形图将显示高程方格网的分布情况，帮助你更好地理解土方计算区域的地势情况。

步骤5：计算土方量
在CASS中，选择“计算土方量”选项。

根据你的需求，选择计算整个土方计算区域的土方量，或者选择计算部分区域的土方量。

CASS将自动计算出土方量，并在结果界面中显示出来。

步骤6：查看结果
在CASS中，你可以查看计算结果，并对结果进行进一步的分析和处理。

CASS提供了多种展示结果的方式，如表格、图表、立体图等。

你可以选择适合自己的方式查看结果，并进行土方计算结果的分析。

步骤7：保存和输出结果
最后，将CASS计算得到的土方计算结果保存并输出。

你可以选择将结果保存为表格、图像或者其他格式的文件，以方便后续的使用和分享。

总结：。

CASS9。

1方格网计算土石方教程1、打开图形→导入地形图2、进入菜单“绘图处理" →展高程点（现场开挖后收方测量点、自处理设计标高点）→找到****。

dat格式文件打开3、确定计算范围,用多段线绘制计算范围(即展高程点范围），4、进入菜单“等高线”→建立DTM（选择由图面高程点生成）→确定→选择“选取高程点的范围”→选择建模边界→自动生成三角网5、进入菜单“等高线”→三角网存取→写入文件→命名文件后选择三角网对象保存6、入菜单“工程应用" →方格网土方计算→选择计算边界→选择打开地面高程点。

dat文件→选择打开三角网.sjw文件→设置计算参数→设置方格网位置方向→计算OK所有坐标数据文件需转换为（。

dat)格式文件,在。

txt文件内将数据设置好后，直接将。

txt文件后缀改为。

dat格式文件原始地面数据采集1、现场测量后整理在.txt文件内,直接将.txt文件后缀改为.dat格式文件2、在CASS内,点击在应用工具栏上的红色.91→选择将所展的点追加到数据文件中,命名文件后设置展点完毕后保存。

生成三维模型：建立方格网后，选择“等高线—-—坡度分析-——颜色填充—选择填充方式（2。

实心填充），再进行：等高线———三维模型-低级着色方式”生成完成，选择“显示—三维动态显示"即可查看提取高程点：1、地形图标高图根点没有被损坏，点击图根点可以显示其坐标、高程，那么，可以直接提取。

提取方式：（1）、工程应用—高程点生成数据文件—图块生成数据文件—输入高程点所在的图层名称—-—高程点信息所在的位置输入选项2高程点Z值。

即可提取。

2、等高线提取高程---选择复合线生成，根据命令提示即可。

南方CASS方格网法土石方计算操作步骤1.【工程准备】确定土石方工程的范围、工程图纸和测量要求。

根据工程图纸提前设置好方格网。

准备测量仪器和工具，如CASS测量仪、测量桩、量角器、计算机等。

2.【搭建方格网】根据工程现场的具体情况，合理地确定方格网的大小和形状。

一般来说，方格网的大小应根据工程的尺寸和地形地貌来确定，一般为10m×10m或者20m×20m的正方形。

3.【布设控制点】在工程现场周边以及施工区域内选择一定数量的控制点，用来确定方格网的位置和坐标。

控制点的选择应遵循准确测量、易于找寻和能够覆盖整个工程区域的原则，并在控制点上设置测量桩。

4.【测量方格网】使用CASS测量仪进行测量，将测量仪设置为“测量模式”，根据方格网的大小和形状，在每个控制点上的测量桩位置进行测量。

使用量角器测量每个方格的角度，并记录在纸质或电子表格上。

5.【质量检查】完成测量后，对测量数据进行质检，检查各个方向上的方格线是否平行、垂直或者设定的方位角。

如果发现测量数据有误，应及时进行纠正和重测。

6.【计算土方量】使用计算机软件或者手工计算，根据测量数据计算每个方格的土方量。

土方量的计算可以使用平均面积法、重心法、重心法与新增法相结合等方法。

7.【填写报告】根据土方量计算结果编制成报告，报告中应包括测量数据、方格网的布设图、土方量的计算方法和结果等内容。

报告应清晰明了，便于对土方量进行审查和使用。

8.【审查与确认】完成报告后，应提交给相关部门或专业人士进行审查，审查内容包括方格网的布设是否合理、计算方法是否正确、计算结果是否合理等。

经过审查无误后，方可正式使用。

9.【存档与备份】对方格网的测量数据、计算结果和报告进行存档和备份，以备日后需要参考和查阅。

存档时应将数据和报告备份到可靠的存储设备中，同时保留纸质原始数据和报告。

总结：南方CASS方格网法土石方计算是一种常用的土石方计算方法，可以准确、高效地计算土石方工程的土方量。
