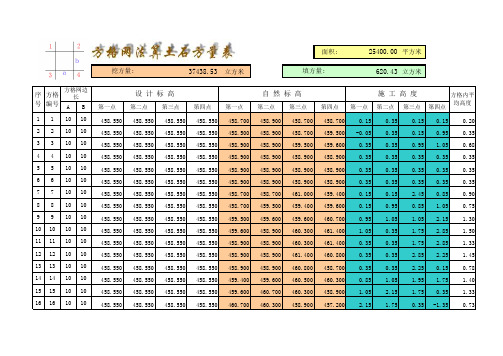

土石方方格网计算表

方格网土石方计算修正
一、计算格网为10*10米:表示一个网格的面积为100m2；每一个方格网的长与宽都是10米；
第2种描述，设计没有说明网格，但标有每个网格的坐标。

根据坐标计算网格面积 (()^2+()^2)^0.5()根据坐标计算长度。

计算网格10*10米、20米*20米是最常见的。

方格网
右上角表示设计标高，右下角表示自然地坪标高。

方格网一个方格土方挖填类型：全挖、全填、部分挖、部分填正确做法如何处理？？
二、方格网中的大写T表示填方量，大写W表示挖方量
三、一个方格网土方量计算，利用excel编辑公式，（A-a+B-b+C-c+D-d）/4*S(网格面积)=V(挖或填土石方量)
四、熟练巧妙利用比例尺（1:100、1:500等），根据量出长度，算出实际长。

（熟练后有技巧）。

土方工程量计算土方工程分两类，一是建筑场地平整土方工程量，或称一次土方工程量；一是建筑、构筑物基础、道路、管线工程余方工程量，也称二次土方工程量。

土方量的计算工作，就其要求精度不同，可分为估算和计算二种。

估算一般用于规划阶段，而施工设计时，土方量则必须精确计算。

计算土方量的方法很多，常用的大致可以归纳为以下四类：体积公式估算法、断面法、等高面法、方格网法。

体积公式估算法体积公式估算法，就是利用求体积的公式计算土方量。

在建园过程中，把所设计的地形近似地假定为锥体、棱台等几何形体，然后用相应的公式进行体积计算。

这种方法简易便捷，但精度不够，一般多用于估算。

各种近似于几何行状的土方计算公式如下所列。

圆锥体 V=1/3∏r²h圆台体 V=1/3∏h(r1²+r2²+r1+r2)球缺体 V=∏h/6(h2+3r²)棱锥体 V=1/3 V=1/3s·h棱台体 V=1/3h(s1+s2+ s1 s2-2)式中 V----土方体积（m3）r----土体半径（m）s----土体底面积（m2）h----土体高度（m）r1----圆台上底半径（m）r2----圆台下底半径（m）断面计算法断面法是一种常用的土方量计算方法，多用于园林地形横纵坡度有规律变化的地段。

当采用高程流水箭头法进行竖向设计时，用断面法计算土方量比较方便。

但是这种方法的计算精度也不很高。

采用断面法计算土石方工程量的方法和步骤如下：绘制断面图根据地形变化和竖向规划的情况，在向布置图上先绘出横断面线，绘制方式见图4-24。

断面的位置应设在自然地形变化较大的部位；而断面图的走向，则一般垂直于地形等高线为宜。

所取断面的数量多少，取决于地形变化情况和对计算结果准确程度的要求。

地形复杂，要求计算精度较高时，应多设断面，断面的间距可为10~30m；地形变化小且变化均匀，要求进做初步估算时，断面可以小些，取断面的间距可为40~100m。

A BC DB －C －D 挖A 填X1Y1A －C －D 挖B 填X1Y1A －B －C 挖D 填251.6516.949.0910.05264.3214.467.269.95272.1811.321、全挖2、全填34657891012132、三点挖一点填13、三点挖一点填14、三点挖一点填施工高度正为挖负为填1、全挖2、全填C DB －C －D 挖A 填X1Y1A －C －D 挖B 填X1Y1A －B －C 挖D 填2、三点挖一点填13、三点挖一点填14、三点挖一点填施工高度正为挖负为填111415、不填不挖15、不填不挖C DB －C －D 挖A 填X1Y1A －C －D 挖B 填X1Y1A －B －C 挖D 填2、三点挖一点填13、三点挖一点填14、三点挖一点填施工高度正为挖负为填C DB －C －D 挖A 填X1Y1A －C －D 挖B 填X1Y1A －B －C 挖D 填2、三点挖一点填13、三点挖一点填14、三点挖一点填施工高度正为挖负为填C DB －C －D 挖A 填X1Y1A －C －D 挖B 填X1Y1A －B －C 挖D 填2、三点挖一点填13、三点挖一点填14、三点挖一点填施工高度正为挖负为填C DB －C －D 挖A 填X1Y1A －C －D 挖B 填X1Y1A －B －C 挖D 填2、三点挖一点填13、三点挖一点填14、三点挖一点填施工高度正为挖负为填。

一、读识方格网图方格网图由设计单位（一般在1:500的地形图上)将场地划分为边长a=10～40m的若干方格，与测量的纵横坐标相对应，在各方格角点规定的位置上标注角点的自然地面标高（H)和设计标高(Hn)，如图1—3所示。

图1-3 方格网法计算土方工程量图二、场地平整土方计算考虑的因素：① 满足生产工艺和运输的要求；② 尽量利用地形，减少挖填方数量;③争取在场区内挖填平衡,降低运输费；④有一定泄水坡度，满足排水要求.⑤场地设计标高一般在设计文件上规定，如无规定：A。

小型场地――挖填平衡法；B.大型场地――最佳平面设计法（用最小二乘法，使挖填平衡且总土方量最小）。

1、初步标高（按挖填平衡)，也就是设计标高。

如果已知设计标高，1。

2步可跳过。

场地初步标高：H0=（∑H1+2∑H2+3∑H3+4∑H4)/4MH1－－一个方格所仅有角点的标高；H2、H3、H4－－分别为两个、三个、四个方格共用角点的标高。

M——方格个数。

2、地设计标高的调整按泄水坡度、土的可松性、就近借弃土等调整。

按泄水坡度调整各角点设计标高：①单向排水时,各方格角点设计标高为: Hn = H0 ±Li②双向排水时，各方格角点设计标高为：Hn = H0± Lx ix± L yi y3。

计算场地各个角点的施工高度施工高度为角点设计地面标高与自然地面标高之差，是以角点设计标高为基准的挖方或填方的施工高度.各方格角点的施工高度按下式计算:式中hn————--角点施工高度即填挖高度（以“+”为填，“—"为挖)，m；n------方格的角点编号(自然数列1，2,3，…，n).Hn-—-—-—角点设计高程，H---—--角点原地面高程.4。

计算“零点”位置，确定零线方格边线一端施工高程为“+”，若另一端为“-”，则沿其边线必然有一不挖不填的点，即“零点”（如图1-4所示）。

图1-4 零点位置零点位置按下式计算：式中x1、x2 ——角点至零点的距离，m;h1、h2 ——相邻两角点的施工高度（均用绝对值）,m;a —方格网的边长,m。

土石方工程量平衡计算1．土石方工程量的计算方法土石方工程量的计算方法很多，有方格网计算法、横断面计算法、查表法、计算图表法等。

常用的是前两种方法。

(一)方格网计算法将绘有等高线的总平面图划分为若干正方形方格网，间距取决于地表的复杂程度和计算的精度，一般采用20一40m；在每个方格中分别填入自然标高、设计标高、施工高程，分别算出每个方格的控、填方量，然后汇总。

(二)横断面计算法一般用于场地纵横坡度变化有规律的地段，精度较低。

横断面线的走向，应取垂直于地形等高线的方向。

间距视地形情况而定，平坦地区可取40-~l00m，复杂地区可取l0~30m。

2．土石方平衡为了减少工程投资，建设场地的土石方工程，在可能情况下，应尽量考虑平衡。

在进行土石方平衡时，除了考虑场地平整的填、挖土石方量外，还要考虑地下室、建筑物及构筑物的基础，地下工程管线等土石方量。

同时还要考虑松散系数的因素。

松散系数，是自然土经开挖并运至填方区夯实后的体积与原体积的比值。

各类土的松散系数见表2-43所列。

几种土的松散系数表2－43五、管线设置及管网综合1．主要工程管线特性及用途(1)给水管网。

水厂或高位水池(独立水源)有压力管线至用户。

采用钢、铸铁、水泥管，多埋于地下。

一般生活和消防用水可合用一管道，生活和生产用水一般分开设置。

(2)排水管。

由用户的污，废水经管道排入污水净化设施。

一般进入化粪池净化后的污水排入市政下水网，在化粪池内发酵的粪便应定期半年至一年掏出。

公共餐饮污水，经室内隔油器排至室外隔油井。

其污油定时掏出，污水全部进入市政管网。

在大城市尤其是国外是将污水排人市政管线，经提升污水站至大污水处理场统一处置。

最后经净化处理后的污水再排入河道。

排水管一般用混凝土管，小型排水管用陶土管或砖砌沟。

(3)雨水管。

一般应独立成系统，经管网排至河道。

个别小城镇有雨、污水合流于一管的做法。

(4)蒸汽、热水管。

均称热力管，热源经钢管保温管道系统埋入地下或做管沟，再由架空管线送至用户。

一、读识方格网图方格网图由设计单位(一般在1：500的地形图上)将场地划分为边长a=10～40m的若干方格,与测量的纵横坐标相对应,在各方格角点规定的位置上标注角点的自然地面标高(H)和设计标高(Hn),如图1-3所示.图1-3 方格网法计算土方工程量图二、场地平整土方计算考虑的因素：① 满足生产工艺和运输的要求；② 尽量利用地形，减少挖填方数量；③争取在场区内挖填平衡，降低运输费；④有一定泄水坡度，满足排水要求.⑤场地设计标高一般在设计文件上规定，如无规定：A.小型场地――挖填平衡法；B.大型场地――最佳平面设计法(用最小二乘法，使挖填平衡且总土方量最小)。

1、初步标高(按挖填平衡)，也就是设计标高。

如果已知设计标高，1.2步可跳过。

场地初步标高：H0=(∑H1+2∑H2+3∑H3+4∑H4)/4MH1－－一个方格所仅有角点的标高；H2、H3、H4－－分别为两个、三个、四个方格共用角点的标高.M——方格个数.2、地设计标高的调整按泄水坡度、土的可松性、就近借弃土等调整.按泄水坡度调整各角点设计标高：①单向排水时，各方格角点设计标高为: Hn = H0 ±Li②双向排水时，各方格角点设计标高为：Hn = H0± Lx ix± L yi y3.计算场地各个角点的施工高度施工高度为角点设计地面标高与自然地面标高之差，是以角点设计标高为基准的挖方或填方的施工高度.各方格角点的施工高度按下式计算：式中hn------角点施工高度即填挖高度(以“+”为填，“-”为挖)，m；n------方格的角点编号(自然数列1，2，3，…，n).Hn------角点设计高程，H------角点原地面高程.4.计算“零点”位置，确定零线方格边线一端施工高程为“+”,若另一端为“-”,则沿其边线必然有一不挖不填的点，即“零点”(如图1-4所示).图1-4 零点位置零点位置按下式计算：式中x1、x2 ——角点至零点的距离,m；h1、h2 ——相邻两角点的施工高度(均用绝对值),m；a —方格网的边长，m.5.计算方格土方工程量按方格底面积图形和表1-3所列计算公式，逐格计算每个方格内的挖方量或填方量.表1-3 常用方格网点计算公式6.边坡土方量计算场地的挖方区和填方区的边沿都需要做成边坡,以保证挖方土壁和填方区的稳定。

一、读识方格网图方格网图由设计单位(一般在1：500的地形图上)将场地划分为边长a=10～40m的若干方格,与测量的纵横坐标相对应,在各方格角点规定的位置上标注角点的自然地面标高(H)和设计标高(Hn),如图1-3所示.图1-3 方格网法计算土方工程量图二、场地平整土方计算考虑的因素：① 满足生产工艺和运输的要求；② 尽量利用地形，减少挖填方数量；③争取在场区内挖填平衡，降低运输费；④有一定泄水坡度，满足排水要求.⑤场地设计标高一般在设计文件上规定，如无规定：A.小型场地――挖填平衡法；B.大型场地――最佳平面设计法(用最小二乘法，使挖填平衡且总土方量最小)。

1、初步标高(按挖填平衡)，也就是设计标高。

如果已知设计标高，1.2步可跳过。

场地初步标高：H0=(∑H1+2∑H2+3∑H3+4∑H4)/4MH1－－一个方格所仅有角点的标高；H2、H3、H4－－分别为两个、三个、四个方格共用角点的标高.M——方格个数.2、地设计标高的调整按泄水坡度、土的可松性、就近借弃土等调整.按泄水坡度调整各角点设计标高：①单向排水时，各方格角点设计标高为: Hn = H0 ±Li②双向排水时，各方格角点设计标高为：Hn = H0± Lx ix± L yi y3.计算场地各个角点的施工高度施工高度为角点设计地面标高与自然地面标高之差，是以角点设计标高为基准的挖方或填方的施工高度.各方格角点的施工高度按下式计算：式中hn------角点施工高度即填挖高度(以“+”为填，“-”为挖)，m；n------方格的角点编号(自然数列1，2，3，…，n).Hn------角点设计高程，H------角点原地面高程.4.计算“零点”位置，确定零线方格边线一端施工高程为“+”,若另一端为“-”,则沿其边线必然有一不挖不填的点，即“零点”(如图1-4所示).图1-4 零点位置零点位置按下式计算：式中x1、x2 ——角点至零点的距离,m；h1、h2 ——相邻两角点的施工高度(均用绝对值),m；a —方格网的边长，m.5.计算方格土方工程量按方格底面积图形和表1-3所列计算公式，逐格计算每个方格内的挖方量或填方量.表1-3 常用方格网点计算公式6.边坡土方量计算场地的挖方区和填方区的边沿都需要做成边坡,以保证挖方土壁和填方区的稳定。

土石方计算土方量的计算是建筑工程施工的一个重要步骤。

工程施工前的设计时期必需对土石方量进行预算,它直接关系到工程的费用概算及方案选优。

在现实中的一些工程项目中，因土方量计算的精准性而产生的纠纷也是常常碰到的。

如何利用测量单位现场测出的地形数据或原有的数字地形数据快速准确的计算出土方量就成了人们日趋关切的问题。

比较常常的几种计算土方量的方式有：方格网法、等高线法、断面法、DTM法、区域土方量平稳法和平均高程法等。

一、断面法本地形复杂起伏转变较大，或地狭长、挖填深度较大且不规那么的地段，宜选择横断面法进行土方量计算。

上图为一渠道的测量图形，利用横断面法进行计算土方量时，可依照渠LL，按必然的长度L设横断面A一、A二、A3……Ai等。

断面法的表达式为(1)在（1）式中，Ai-1，Ai别离为第i单元渠段起终断面的填(或挖)方面积；Li为渠段长；Vi为填(或挖)方体积。

土石方量精度与间距L的长度有关，L越小，精度就越高。

可是这种方式计算量大, 尤其是在范围较大、精度要求高的情形下更为明显;假设是为了减少计算量而加大断面距离，就会降低计算结果的精度; 因此断面法存在着计算精度和计算速度的矛盾。

二、方格网法计算关于大面积的土石方估算和一些地形起伏较小、坡度转变平缓的场地适宜用格网法。

这种方式是将场地划分成假设干个正方形格网，然后计算每一个四棱柱的体积，从而将所有四棱柱的体积汇总取得总的土方量。

在传统的方格网计算中，土方量的计算精度不高。

此刻咱们引入一种新的高程内插的方式，即杨赤中滤波推估法。

杨赤中推估杨赤中滤波与推估法确实是在复合变量理论的基础上，对已知离散点数据进行二项式加权游动平均，然后在滤波的基础上，成立随即特点函数和估值协方差函数，对待估点的属性值（如高程等）进行推估。

待估点高程值的计算第一绘方格网, 然后依照必然范围内的各高程观测值推估方格中心O的高程值。

绘制方格时要依照场地范围绘制。

由离散高程点计算待估点高程为（2）其中，为参加估值计算的各离散点高程观测值，为各点估值系数。

方格网计算步骤及方法图示计算步骤方法适用范围1．划方格网根据地形图划分方格网，尽量使其与测量或施工坐标网重合，方格一般采用20m×20m~40m×40m，将相应设计标高和自然地面标高分别标注在方格点的右上角和右下角，求出各点的施工高度(挖或填)，填在方格网左上角，挖方为(+)，填方为(-)。

2．计算零点位置计算确定方格网中两端角点施工高度符号不同的方格边上零点位置，标于方格网上，联接零点，即得填方与挖方区的分界线。

零点的位置按下式计算，见图(a)：；式中、——角点至零点的距离m；、——相邻两角点的高程m，均用绝对值；a——方格网的边长m。

零点亦可采用图解法求出，如图(b)用尺在各角上标出相应比例，用尺相接，与方格相交点即为零点位置。

3．计算土方工程量按方格网底面图形和下表体积计算公式，计算每个方格内的挖方或填方量。

4．汇总分别将挖方区和填方区所有方格计算土方量汇总，即得该建筑场地挖方区和填方区的总土方量。

适于地形较平缓或台阶宽度较大的地段采用计算方法较为复杂，但作为平整场地土方量计算，精度较高。

2. 常用方格网计算公式图示计算公式项目一点填方或当时，挖方(三角形)二点填方或挖方(梯形)三点填方或挖方(五角形)四点填方或挖方(正方形)注：1）a——方格网的边长,m；b、c——零点到一角的边长,m；h1,h2,h3,h4——方格网四角点的施工高程,m，用绝对值代入；Σh——填方或挖方施工高程的总和,m，用绝对值代入；——挖方或填方体积,m。

2）本表公式是按各计算图形底面积乘以平均施工高程而得出的。

土方量的计算是建筑工程施工的一个重要步骤。

工程施工前的设计阶段必须对土石方量进行预算,它直接关系到工程的费用概算及方案选优。

在现实中的一些工程项目中，因土方量计算的精确性而产生的纠纷也是经常遇到的。

如何利用测量单位现场测出的地形数据或原有的数字地形数据快速准确的计算出土方量就成了人们日益关心的问题。

一、读识方格网图方格网图由设计单位(一般在1：500的地形图上)将场地划分为边长a=10～40m的若干方格,与测量的纵横坐标相对应,在各方格角点规定的位置上标注角点的自然地面标高(H)和设计标高(Hn),如图1-3所示.图1-3 方格网法计算土方工程量图二、场地平整土方计算考虑的因素：① 满足生产工艺和运输的要求；② 尽量利用地形，减少挖填方数量；③争取在场区内挖填平衡，降低运输费；④有一定泄水坡度，满足排水要求.⑤场地设计标高一般在设计文件上规定，如无规定：A.小型场地――挖填平衡法；B.大型场地――最佳平面设计法(用最小二乘法，使挖填平衡且总土方量最小)。

1、初步标高(按挖填平衡)，也就是设计标高。

如果已知设计标高，1.2步可跳过。

场地初步标高：H0=(∑H1+2∑H2+3∑H3+4∑H4)/4MH1－－一个方格所仅有角点的标高；H2、H3、H4－－分别为两个、三个、四个方格共用角点的标高.M——方格个数.2、地设计标高的调整按泄水坡度、土的可松性、就近借弃土等调整.按泄水坡度调整各角点设计标高：①单向排水时，各方格角点设计标高为: Hn = H0 ±Li②双向排水时，各方格角点设计标高为：Hn = H0± Lx ix± L yi y3.计算场地各个角点的施工高度施工高度为角点设计地面标高与自然地面标高之差，是以角点设计标高为基准的挖方或填方的施工高度.各方格角点的施工高度按下式计算：式中hn------角点施工高度即填挖高度(以“+”为填，“-”为挖)，m；n------方格的角点编号(自然数列1，2，3，…，n).Hn------角点设计高程，H------角点原地面高程.4.计算“零点”位置，确定零线方格边线一端施工高程为“+”,若另一端为“-”,则沿其边线必然有一不挖不填的点，即“零点”(如图1-4所示).图1-4 零点位置零点位置按下式计算：式中x1、x2 ——角点至零点的距离,m；h1、h2 ——相邻两角点的施工高度(均用绝对值),m；a —方格网的边长，m.5.计算方格土方工程量按方格底面积图形和表1-3所列计算公式，逐格计算每个方格内的挖方量或填方量.表1-3 常用方格网点计算公式6.边坡土方量计算场地的挖方区和填方区的边沿都需要做成边坡,以保证挖方土壁和填方区的稳定。

方格网土方计算表格篇一：方格网计算土方这个图是施工单位进场后在基础开挖以前，由测量员或技术员对施工现场的自然地坪进行测量。

先按矩型排点，排完以后点之间连上线就像百格网，横竖按一定距离分布测量点，一般根据场地大小设定（5米20米不等），测量标高，在百格网上标明标高数据。

绘制完成以后报监理或甲方验证签字，这个文件就是百格网。

它的主要用途就是确定土方的挖填工程量，以便于施工统计和结算。

土石方调配施工及计算问题：1,对于大面积土石方开挖，可采用方格网法，根据各点标高计算处土方工程的零线，根据零线可调配各个方格区域内挖填的土方，根据总量可计算出土方是否需要借土还是外弃。

当然，要注意土方要乘松散系数，比如挖1.09m3填1m3.2,对于道路上的土石方，在设计图里有道路工程那一册，里面便有土石方调配平衡表，道路工程一般为1km内土石方平衡利用，超过1km需计算运距或者外借土。

计算方法可采用纵断面的调配示意图来表示。

按1km 一个区间进行调配主要依据：1,原始测量数据，原地面标高与开挖后标高；2,方格网平面图；3，设计图内的土石方平衡调配表；4，计算表；5, 土石方计算规则，比如考虑松散系数等2.场地平整土方工程量的计算在编制场地平整土方工程施工组织设计或施工方案、进行土方的平衡调配以及检查验收土方工程时，常需要进行土方工程量的计算。

计算方法有方格网法和横断面法两种。

（1）方格网法用于地形较平缓或台阶宽度较大的地段。

计算方法较为复杂，但精度较高，其计算步骤和方法如下：划分方格网根据已有地形图（一般用1: 500的地形图）将欲计算场地划分成若干个方格网，尽量与测量的纵、横坐标网对应，方格一般采用20mn K 20m 或40mn K 40m ,将相应设计标高和自然地面标高分别标注在方格点的右上角和右下角。

将自然地面标高与设计地面标高的差值，即各角点的施工高度（挖或填），填在方格网的左上角，挖方为（―），（转载于: 小龙文档网：方格网土方计算表格）填方为（+ ）。

土石方计算土方量的计算是建筑工程施工的一个重要步骤。

工程施工前的设计阶段必须对土石方量进行预算,它直接关系到工程的费用概算及方案选优。

在现实中的一些工程项目中，因土方量计算的精确性而产生的纠纷也是经常遇到的。

如何利用测量单位现场测出的地形数据或原有的数字地形数据快速准确的计算出土方量就成了人们日益关心的问题。

比较经常的几种计算土方量的方法有：方格网法、等高线法、断面法、DTM法、区域土方量平衡法和平均高程法等。

1、断面法当地形复杂起伏变化较大，或地狭长、挖填深度较大且不规则的地段，宜选择横断面法进行土方量计算。

上图为一渠道的测量图形，利用横断面法进行计算土方量时，可根据渠LL，按一定的长度L设横断面A1、A2、A3……Ai等。

断面法的表达式为(1)在（1）式中，Ai-1，Ai分别为第i单元渠段起终断面的填(或挖)方面积；Li为渠段长；Vi为填(或挖)方体积。

土石方量精度与间距L的长度有关，L越小，精度就越高。

但是这种方法计算量大, 尤其是在范围较大、精度要求高的情况下更为明显;若是为了减少计算量而加大断面间隔，就会降低计算结果的精度; 所以断面法存在着计算精度和计算速度的矛盾。

2、方格网法计算对于大面积的土石方估算以及一些地形起伏较小、坡度变化平缓的场地适宜用格网法。

这种方法是将场地划分成若干个正方形格网，然后计算每个四棱柱的体积，从而将所有四棱柱的体积汇总得到总的土方量。

在传统的方格网计算中，土方量的计算精度不高。

现在我们引入一种新的高程内插的方法，即杨赤中滤波推估法。

2.1杨赤中推估杨赤中滤波与推估法就是在复合变量理论的基础上，对已知离散点数据进行二项式加权游动平均，然后在滤波的基础上，建立随即特征函数和估值协方差函数，对待估点的属性值（如高程等）进行推估。

2.2待估点高程值的计算首先绘方格网, 然后根据一定范围内的各高程观测值推估方格中心O的高程值。

绘制方格时要根据场地范围绘制。

由离散高程点计算待估点高程为（2）其中，为参加估值计算的各离散点高程观测值，为各点估值系数。
