2014年上海市二模凸透镜成像试题和答案汇总

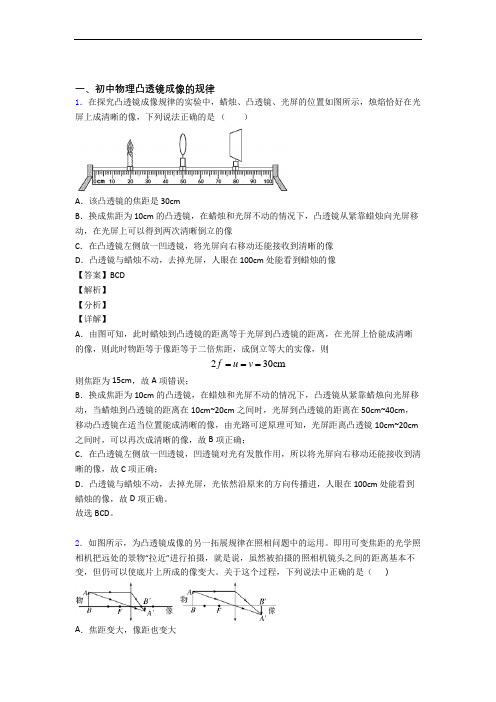

一、初中物理凸透镜成像的规律1．在探究凸透镜成像规律的实验中，蜡烛、凸透镜、光屏的位置如图所示，烛焰恰好在光屏上成清晰的像，下列说法正确的是（）A．该凸透镜的焦距是 30cmB．换成焦距为 10cm 的凸透镜，在蜡烛和光屏不动的情况下，凸透镜从紧靠蜡烛向光屏移动，在光屏上可以得到两次清晰倒立的像C．在凸透镜左侧放一凹透镜，将光屏向右移动还能接收到清晰的像D．凸透镜与蜡烛不动，去掉光屏，人眼在 100cm 处能看到蜡烛的像【答案】BCD【解析】【分析】【详解】A．由图可知，此时蜡烛到凸透镜的距离等于光屏到凸透镜的距离，在光屏上恰能成清晰的像，则此时物距等于像距等于二倍焦距，成倒立等大的实像，则===f u v230cm则焦距为15cm，故A项错误；B．换成焦距为10cm的凸透镜，在蜡烛和光屏不动的情况下，凸透镜从紧靠蜡烛向光屏移动，当蜡烛到凸透镜的距离在10cm~20cm之间时，光屏到凸透镜的距离在50cm~40cm，移动凸透镜在适当位置能成清晰的像，由光路可逆原理可知，光屏距离凸透镜10cm~20cm 之间时，可以再次成清晰的像，故B项正确；C．在凸透镜左侧放一凹透镜，凹透镜对光有发散作用，所以将光屏向右移动还能接收到清晰的像，故C项正确；D．凸透镜与蜡烛不动，去掉光屏，光依然沿原来的方向传播进，人眼在 100cm 处能看到蜡烛的像，故D项正确。

故选BCD。

2．如图所示，为凸透镜成像的另一拓展规律在照相问题中的运用。

即用可变焦距的光学照相机把远处的景物“拉近”进行拍摄，就是说，虽然被拍摄的照相机镜头之间的距离基本不变，但仍可以使底片上所成的像变大。

关于这个过程，下列说法中正确的是（）A．焦距变大，像距也变大B．焦距变小，像距也变小C．焦距变大，像距变小D．焦距变小，像距变大故【答案】A【解析】变焦的照相机，当照相机的焦距增大时，虽然物距基本不变，但是由于照相机的焦距变大，物距相对减小，根据物距和像距的变化关系可知：当物距相对减小时，像距也变大，像也变大．3．在探究凸透镜成像规律的实验中，小欢同学将点燃的蜡烛放在凸透镜前某一位置时，恰好在凸透镜后30cm处的光屏上出现一个与蜡烛等大倒立的像：若将此蜡烛移至凸透镜前12cm处时，则（）A．光屏上出现倒立放大的实像B．光屏上出现倒立缩小的实像C．无论怎样移动光屏，光屏上均不会出现实像D．将光屏远离凸透镜方向移动一段距离，光屏上才会出现倒立放大的实像【答案】C【解析】【分析】【详解】距离凸透镜30cm的光屏上得到一个清晰的与物体等大的像，所以v=30cm=2f则f=15cm若现将物体移至透镜前12cm处时，此时物距u=12cm则物距应小于焦距，成正立、放大的虚像，虚像不能呈现在光屏上，故光屏上不会出现像，故ABD不符合题意，C符合题意．4．如图所示，小明将凸透镜（f＝10cm）固定在光具座 40cm 的位置，探究凸透镜的成像规律。

一、初中物理凸透镜成像的规律1．如图所示的四种现象中，有关叙述正确的是（）A．让凸透镜正对太阳，后面放一张白纸，在白纸上形成了较大的光斑，此时光斑离透镜12. 0厘米，若将透镜远离白纸则光斑变小，则焦距可能小于12. 0厘米也可能大于12. 0厘米B．手影是光的直线传播形成虚像，它不是能量的聚集C．水中铅笔看起来变弯折是由于光的折射形成的D．我们看到塔在水中形成倒影是由于光在同种均匀介质中沿直线传播而成的等大虚像【答案】C【解析】【分析】【详解】A．让凸透镜正对太阳，后面放一张白纸，在白纸上形成了较大的光斑，此时光斑离透镜12. 0厘米，若将透镜远离白纸则光斑变小，根据凸透镜三条特殊光线，平行于主光轴的光线经凸透镜折射后通过焦点，太阳光是相当于平行光的，所以白纸越靠近凸透镜，光斑越大，则焦距是大于12.0cm的，A错误；B．手影是光的直线传播所形成的暗区，不是物体的像，B错误；C．水中铅笔看起来变弯折是由于光从水中斜射向空气时，发生折射形成的，C正确；D．我们看到塔在水中形成倒影是由于光在水面发生反射形成的，不是由于光在同种均匀介质中沿直线传播而成的等大虚像，D错误。

故选C。

2．如图是用来研究凸透镜成像规律的实验装置示意图,当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像．若透镜位置不变，将蜡烛移到刻度为30cm处，则（）A．A．移动光屏，可以在屏上得到倒立放大的像B．移动光屏，可以在屏上得到倒立缩小的像C．移动光屏，可以在屏上得到正立放大的像D．不论光屏移到什么位置，都不能在屏上得到清晰的像【答案】D【解析】由题意可知，当物距为30cm时，可以在光屏上得到与物体等大的像，所以f=15cm；将蜡烛移到刻度为30cm处时，物距为10cm，即u＜f，所以应该成正立、放大的虚像，故在光屏上看不到；故选D．3．当物体距凸透镜8厘米时，在透镜的另一侧光屏上成一个清晰放大的像，若是将凸透镜向光屏方向移动2厘米，则在光屏上又成一个清晰像，那么这透镜的焦距f为A．2厘米＜f＜4厘米B．4厘米＜f＜5厘米C．5厘米＜f＜8厘米D．无法确定【答案】B【解析】【分析】【详解】物体离凸透镜8cm时，在透镜的另一侧得到一个倒立的、放大的实像，2f>u>f，所以，<f，即4cm<f<8cm−−−−−①；由“保持物体与光屏的位置不变，把凸透镜向光屏f<8cm2方向移动2cm，则在光屏上又成一清晰的缩小的像”，可知u=10cm>2f，即f<5cm−−−−②，综上所述，由①②可4cm<f<5cm.故ACD错误，B正确．故选B.4．凸透镜成像实验中，移动物体到某位置时，能在光屏上成清晰放大的像，则下面说法正确的是A．将物体靠近透镜后，无论如何移动光屏，光屏上都不能呈现物体的像，则一定成虚像B．保持透镜位置不变，将物体和光屏位置互换，一定可以在光屏上得到清晰缩小的像C．如果物体靠近透镜，仍要在光屏上得到清晰的像，光屏必须远离透镜且光屏移动距离小于物体移动距离D．将透镜遮挡一部分，则一定不能成完整的像【答案】B【解析】【详解】A ．由题意可知，移动物体到某位置时，能在光屏上成清晰放大的像，说明此时2f u f >>，2v f >；将物体靠近透镜后，只要物距仍在2f u f >>这个范围，此时只需要把光屏远离凸透镜，还可以成放大的实像；故A 项错误；B ．保持透镜位置不变，将物体和光屏位置互换后，此时2f v f >>，2u f >，故此一定可以在光屏上得到清晰缩小的像；故B 项正确；C ．物体靠近透镜即物距减小，像距增大，光屏应远离透镜，当2u f >时光屏移动距离小于物体移动距离，当2f u f >>时光屏移动距离大于物体移动距离，故C 项错误；D ．凸透镜成实像时，所有透过透镜的光会聚到光屏上成像，当将透镜的下半部分挡住后，整个物体发出的光虽有一部分被挡住，但总会有一部分光通过上半部分凸透镜而会聚成像，因此，像与原来相同，仍然完整；由于透镜的一半被遮住，因此折射出的光线与原来相比减少了一半，故亮度会减弱，像会变暗。

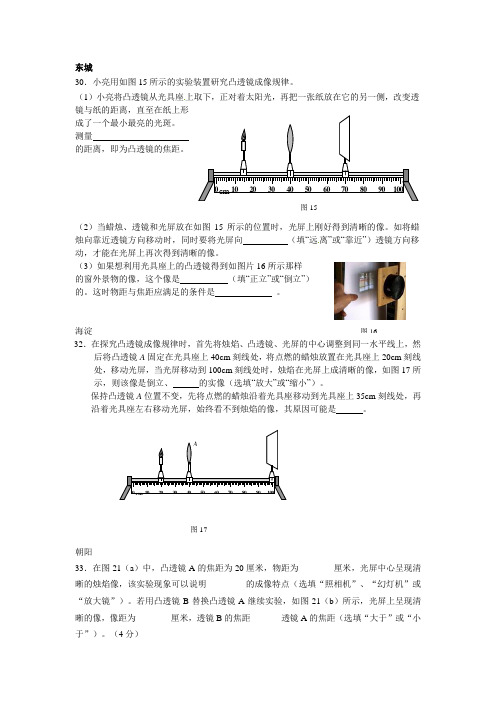

东城30．小亮用如图15所示的实验装置研究凸透镜成像规律。

（1）小亮将凸透镜从光具座上取下，正对着太阳光，再把一张纸放在它的另一侧，改变透镜与纸的距离，直至在纸上形成了一个最小最亮的光斑。

测量的距离，即为凸透镜的焦距。

（2）当蜡烛、透镜和光屏放在如图15所示的位置时，光屏上刚好得到清晰的像。

如将蜡烛向靠近透镜方向移动时，同时要将光屏向 （填“远离”或“靠近”）透镜方向移动，才能在光屏上再次得到清晰的像。

（3）如果想利用光具座上的凸透镜得到如图片16所示那样的窗外景物的像，这个像是 （填“正立”或“倒立”）的。

这时物距与焦距应满足的条件是 。

海淀32．在探究凸透镜成像规律时，首先将烛焰、凸透镜、光屏的中心调整到同一水平线上，然后将凸透镜A 固定在光具座上40cm 刻线处，将点燃的蜡烛放置在光具座上20cm 刻线处，移动光屏，当光屏移动到100cm 刻线处时，烛焰在光屏上成清晰的像，如图17所示，则该像是倒立、 的实像（选填“放大”或“缩小”）。

保持凸透镜A 位置不变，先将点燃的蜡烛沿着光具座移动到光具座上35cm 刻线处，再沿着光具座左右移动光屏，始终看不到烛焰的像，其原因可能是 。

朝阳 33．在图21（a ）中，凸透镜A 的焦距为20厘米，物距为________厘米，光屏中心呈现清晰的烛焰像，该实验现象可以说明_________的成像特点（选填“照相机”、“幻灯机”或“放大镜”）。

若用凸透镜B 替换凸透镜A 继续实验，如图21（b ）所示，光屏上呈现清晰的像，像距为________厘米，透镜B 的焦距_______透镜A 的焦距（选填“大于”或“小于”）。

（4分）图16 图15图17房山32．（3分）探究凸透镜成像规律的实验装置如图19所示，其中凸透镜固定在光具座上，位于50cm 刻度线处，光屏和点燃的蜡烛位于凸透镜两侧。

将蜡烛移至20cm 刻度线处，移动光屏，使光屏上出现了烛焰清晰的像，经过仔细观察和测量，发现该像是倒立、等大的 像（选填“实”或“虚”）。

凸透镜成像的规律习题（含答案)学校:___________姓名：___________班级：___________考号：___________一、单选题1．今年的元月31日晚，在我国大部分地区都能观看到天文奇观“月全食”。

如图所示是小明用照相机拍摄的月全食照片，对此，下列说法正确的是A．月亮是光源B．若想拍摄到更大的月亮，应增大凸透镜的焦距C．照相机是利用凸透镜成倒立、放大实像的原理工作的D．月食主要是由光的折射现象形成的【答案】B【解析】【详解】A. 月亮不属于光源，故A选项错误。

B. 若想拍摄更大的月亮，根据凸透镜成实像规律，物近像远像变大，应选焦距更长的镜头，增加像距，同时增大照相机暗箱的长度，故B选项正确。

C. 照相机是利用凸透镜成倒立、缩小实像的原理工作的，故C选项错误。

D. 月食天象是由于光的直线传播形成的，故D选项错误。

故选：B.2．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示。

下列判断中正确的是A．该凸透镜的焦距是16cmB．当时，在光屏上能得到一个缩小的像C．当时，成放大的像，投影仪就是根据这一原理制成的D．把物体从距凸透镜15cm处移动到30cm处的过程中，像逐渐变小【答案】D【解析】【详解】A．观察图片可知，当物距u=16cm时，像距v=16cm，这时物体在二倍焦距上，即：2f=16cm，所以凸透镜焦距是8cm，故A错误；B．因为8cm＜10cm＜16cm，所以这时f＜u＜2f，这时成倒立放大的实像，故B错误；C．当u=22cm时，u＞2f，这时成倒立缩小的实像，照相机是根据这一原理制成的，故C错误；D．当物体成实像时，物距增大，像距减小像变小，那么把物体从距凸透镜15cm处移动到30cm处的过程中，像逐渐变小是正确的，故D正确。

故选：D。

【点睛】掌握凸透镜的成像规律，了解凸透镜移动过程中像距和像的大小变化是解题的关键。

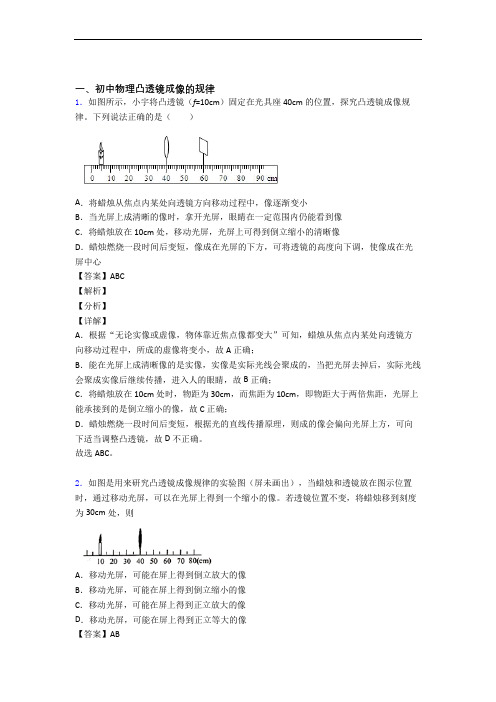

一、初中物理凸透镜成像的规律1．如图所示，小宇将凸透镜（f=10cm）固定在光具座40cm的位置，探究凸透镜成像规律。

下列说法正确的是（）A．将蜡烛从焦点内某处向透镜方向移动过程中，像逐渐变小B．当光屏上成清晰的像时，拿开光屏，眼睛在一定范围内仍能看到像C．将蜡烛放在10cm处，移动光屏，光屏上可得到倒立缩小的清晰像D．蜡烛燃烧一段时间后变短，像成在光屏的下方，可将透镜的高度向下调，使像成在光屏中心【答案】ABC【解析】【分析】【详解】A．根据“无论实像或虚像，物体靠近焦点像都变大”可知，蜡烛从焦点内某处向透镜方向移动过程中，所成的虚像将变小，故A正确；B．能在光屏上成清晰像的是实像，实像是实际光线会聚成的，当把光屏去掉后，实际光线会聚成实像后继续传播，进入人的眼睛，故B正确；C．将蜡烛放在10cm处时，物距为30cm，而焦距为10cm，即物距大于两倍焦距，光屏上能承接到的是倒立缩小的像，故C正确；D．蜡烛燃烧一段时间后变短，根据光的直线传播原理，则成的像会偏向光屏上方，可向下适当调整凸透镜，故D不正确。

故选ABC。

2．如图是用来研究凸透镜成像规律的实验图（屏未画出），当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到一个缩小的像。

若透镜位置不变，将蜡烛移到刻度为30cm处，则A．移动光屏，可能在屏上得到倒立放大的像B．移动光屏，可能在屏上得到倒立缩小的像C．移动光屏，可能在屏上得到正立放大的像D．移动光屏，可能在屏上得到正立等大的像【答案】AB【解析】【详解】如图，物距为u=40cm−10cm=30cm时，成倒立、缩小的实像，这是照相机的成像原理，u>2f，所以30cm>2f所以凸透镜的焦距范围为：f<15cm若透镜位置不变，将蜡烛移到刻度为30cm处，则此时物距为u=40cm−30cm=10cm<cm，此时f<u<2f，移动光屏，可能在屏上得到倒立放大的像，故A A．若5cm<f10符合题意；<cm，此时u>2f，移动光屏，可能在屏上得到倒立缩小的像，故B符合题意；B．若f5C D．根据凸透镜成像规律可知，无论如何移动光屏，光屏上都不可能此正立的虚像，故CD不符合题意。

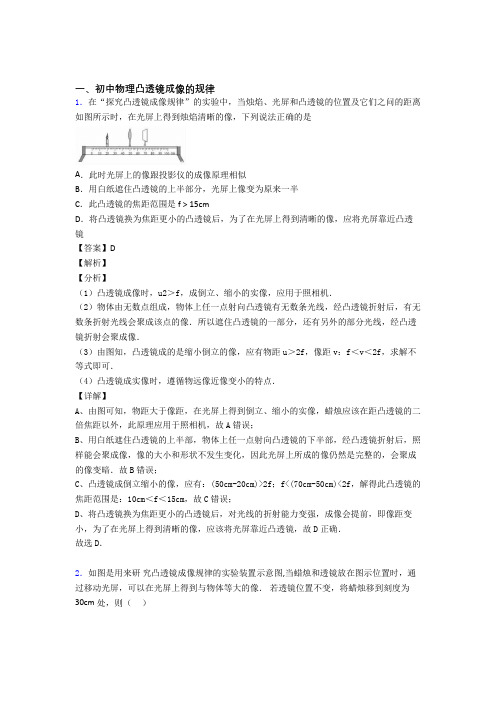

一、初中物理凸透镜成像的规律1．在“探究凸透镜成像规律”的实验中，当烛焰、光屏和凸透镜的位置及它们之问的距离如图所示时，在光屏上得到烛焰清晰的像，下列说法正确的是A．此时光屏上的像跟投影仪的成像原理相似B．用白纸遮住凸透镜的上半部分，光屏上像变为原来一半C．此凸透镜的焦距范围是f＞15cmD．将凸透镜换为焦距更小的凸透镜后，为了在光屏上得到清晰的像，应将光屏靠近凸透镜【答案】D【解析】【分析】（1）凸透镜成像时，u2＞f，成倒立、缩小的实像，应用于照相机．（2）物体由无数点组成，物体上任一点射向凸透镜有无数条光线，经凸透镜折射后，有无数条折射光线会聚成该点的像．所以遮住凸透镜的一部分，还有另外的部分光线，经凸透镜折射会聚成像．（3）由图知，凸透镜成的是缩小倒立的像，应有物距u＞2f，像距v：f＜v＜2f，求解不等式即可．（4）凸透镜成实像时，遵循物远像近像变小的特点．【详解】A、由图可知，物距大于像距，在光屏上得到倒立、缩小的实像，蜡烛应该在距凸透镜的二倍焦距以外，此原理应用于照相机，故A错误；B、用白纸遮住凸透镜的上半部，物体上任一点射向凸透镜的下半部，经凸透镜折射后，照样能会聚成像，像的大小和形状不发生变化，因此光屏上所成的像仍然是完整的，会聚成的像变暗．故B错误；C、凸透镜成倒立缩小的像，应有：(50cm-20cm)>2f；f<(70cm-50cm)<2f，解得此凸透镜的焦距范围是：10cm＜f＜15cm，故C错误；D、将凸透镜换为焦距更小的凸透镜后，对光线的折射能力变强，成像会提前，即像距变小，为了在光屏上得到清晰的像，应该将光屏靠近凸透镜，故D正确．故选D．2．如图是用来研究凸透镜成像规律的实验装置示意图,当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像．若透镜位置不变，将蜡烛移到刻度为30cm处，则（）A．A．移动光屏，可以在屏上得到倒立放大的像B．移动光屏，可以在屏上得到倒立缩小的像C．移动光屏，可以在屏上得到正立放大的像D．不论光屏移到什么位置，都不能在屏上得到清晰的像【答案】D【解析】由题意可知，当物距为30cm时，可以在光屏上得到与物体等大的像，所以f=15cm；将蜡烛移到刻度为30cm处时，物距为10cm，即u＜f，所以应该成正立、放大的虚像，故在光屏上看不到；故选D．3．近视的人，戴上近视眼镜，从适当的角度仔细观察镜面，可以看到放大了的自己的眼睛、睫毛和汗毛孔等，这是（）A．凹透镜成的像B．凸透镜成的像C．凹面镜成的像D．凸面镜成的像【答案】C【解析】【详解】AB．眼睛和睫毛都在镜子的同侧，所以看到的像应该是面镜形成的，凸透镜和凹透镜都不符合题意．C．凹透镜由于中间薄，边缘厚，在眼睛一侧镜面相当于一个凹面镜，当物距小于焦距时成正立、放大的虚像．符合题意．D．凸面镜成正立、缩小的虚像．不符合题意．4．当物体距凸透镜8厘米时，在透镜的另一侧光屏上成一个清晰放大的像，若是将凸透镜向光屏方向移动2厘米，则在光屏上又成一个清晰像，那么这透镜的焦距f为A．2厘米＜f＜4厘米B．4厘米＜f＜5厘米C．5厘米＜f＜8厘米D．无法确定【答案】B【解析】【分析】【详解】物体离凸透镜8cm时，在透镜的另一侧得到一个倒立的、放大的实像，2f>u>f，所以，<f，即4cm<f<8cm−−−−−①；由“保持物体与光屏的位置不变，把凸透镜向光屏f<8cm2方向移动2cm，则在光屏上又成一清晰的缩小的像”，可知u=10cm>2f，即f<5cm−−−−②，综上所述，由①②可4cm<f<5cm.故ACD错误，B正确．故选B.5．如图所示，光屏上能看到烛焰清晰的像，下列操作不能使光屏上清晰的像变大的是（）A．保持凸透镜位置不变，将蜡烛和光屏的位置对调B．保持蜡烛和光屏的位置不变，只将凸透镜向左移动适当距离C．保持凸透镜的位置不变，将蜡烛和光屏都向右移动适当距离D．换一个焦距更小的凸透镜，调整光屏至适当的位置【答案】D【解析】【详解】A．从图中可以看到，烛焰的物距u大于像距v，由于在光屏上能看到烛焰清晰的像，根据凸透镜的成像规律可知，这个像应该是倒立、缩小的实像；当保持凸透镜位置不变，将蜡烛和光屏的位置对调后，根据光路的可逆性可知，在光屏上也能看到烛焰清晰的像，此时物距u小于像距v，根据凸透镜的成像规律可知，这个像应该是倒立、放大的实像，这个操作可以使光屏上清晰的像变大，A项不合题意；B．保持蜡烛和光屏的位置不变，只将凸透镜向左移动适当距离，那么物距u会变小，像距v会变大，根据凸透镜的成像规律可知，当物距变小时，像距变大时，像会变大，所以能使光屏上清晰的像变大，B项不合题意；C．保持凸透镜的位置不变，将蜡烛和光屏都向右移动适当距离，根据凸透镜的成像规律可知，当物距变小时，像距变大时，像会变大，能使光屏上清晰的像变大，C项不合题意；D．换一个焦距更小的凸透镜，那么物距不变，根据凸透镜的成像规律可知，像距会变小，调整光屏至适当的位置，所成的清晰像会更小，不能使光屏上清晰的像变大，选项D 符合题意。

一、初中物理凸透镜成像的规律1．如图是用来研究凸透镜成像规律的实验图（屏未画出），当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到一个缩小的像。

若透镜位置不变，将蜡烛移到刻度为30cm处，则A．移动光屏，可能在屏上得到倒立放大的像B．移动光屏，可能在屏上得到倒立缩小的像C．移动光屏，可能在屏上得到正立放大的像D．移动光屏，可能在屏上得到正立等大的像【答案】AB【解析】【详解】如图，物距为u=40cm−10cm=30cm时，成倒立、缩小的实像，这是照相机的成像原理，u>2f，所以30cm>2f所以凸透镜的焦距范围为：f<15cm若透镜位置不变，将蜡烛移到刻度为30cm处，则此时物距为u=40cm−30cm=10cm<cm，此时f<u<2f，移动光屏，可能在屏上得到倒立放大的像，故A A．若5cm<f10符合题意；<cm，此时u>2f，移动光屏，可能在屏上得到倒立缩小的像，故B符合题意；B．若f5C D．根据凸透镜成像规律可知，无论如何移动光屏，光屏上都不可能此正立的虚像，故CD不符合题意。

2．在探究凸透镜成像规律的实验中，小欢同学将点燃的蜡烛放在凸透镜前某一位置时，恰好在凸透镜后30cm处的光屏上出现一个与蜡烛等大倒立的像：若将此蜡烛移至凸透镜前12cm处时，则（）A．光屏上出现倒立放大的实像B．光屏上出现倒立缩小的实像C．无论怎样移动光屏，光屏上均不会出现实像D．将光屏远离凸透镜方向移动一段距离，光屏上才会出现倒立放大的实像【答案】C【解析】【分析】【详解】距离凸透镜30cm 的光屏上得到一个清晰的与物体等大的像，所以v =30cm=2f 则f =15cm若现将物体移至透镜前12cm 处时，此时物距u =12cm则物距应小于焦距，成正立、放大的虚像，虚像不能呈现在光屏上，故光屏上不会出现像，故ABD 不符合题意，C 符合题意．3．在探究“凸透镜成像规律”的实验中，小明将蜡烛从略大于一倍焦距处逐渐向远离凸透镜的方向移动，物距u 随时间t 的变化图像如图甲所示，则像距v 与t 的大致变化关系为乙图中的A ．B ．C ．D ．【答案】C【解析】【分析】【详解】将蜡烛从略大于一倍焦距处逐渐远离凸透,物距逐渐增大,根据凸透镜成的实像时有:物远(物距变大)像近(像距变小)像变小,像距逐渐减小,从υ2f >到f υ2f <<,但像距只能接近1倍焦距,而不能小于1倍焦距,故只有C 正确,ABD 错误.所以C 选项是正确的.【点睛】根据凸透镜成实像时:物远(物距变大)像近(像距变小)像变小分析.4．黄健同学对凸透镜成像的特点进行了总结，其中正确的是：（ ）A ．缩小的都是实像，放大的都是虚像B ．实像都是倒立的，虚像都是正立的C ．缩小的像都是倒立的，放大的像都是正立的D ．实像和虚像都可在光屏上呈现【答案】B【解析】【分析】【详解】A ．当物体在一焦距和二倍焦距之间时，成倒立放大的实像，所以放大的像不一定是虚像，故A 项错误；B ．当物距大于一倍焦距时成倒立的实像，当物距小于一倍焦距时成正立的虚像，故B 项正确；C ．当物距大于一倍焦距小于二倍焦距时成倒立放大的实像，所以放大的像不一定都是正立的，故C 项错误；D ．虚像不是实际光线相交形成的，虚像不能在光屏上呈现，故D 项错误。

2014上海中考二模试题附答案---闵行物理D变化，则电路存在的故障是 (19) ；若只有一个电表的示数发生变化，则电路存在的故障是 (20) 。

16．某同学想研究悬挂小球的悬线拉力与斜面AB 夹角α的关系。

他用悬线拉着小球静止在光滑斜面上。

通过移动斜面，改变悬线与斜面AB 夹角α的大小，用弹簧测力计测出悬线拉力的大小。

实验过程及实验现象如图7所示。

（1）分析比较a 、b 或a 、c 或a 、d 可得初步结论是 (21)（2）分析比较b 、c 、d 可得初步结论是 (22)三、作图题（每题3分，共6分）17．根据图8中的反射光线OB 和法线ON ，画出入射光线AO ，并标出入射角。

18．在图9中，请标出磁感线方向，小磁针的N 、S 极和电源的正、负极。

19．炎夏，某工厂用冰块降温。

一块质量为20千克的大冰块，温度由-20℃升高到0℃过程中，能从周围环境中吸收多少热量？[c 冰=2.1×103焦/（千克·℃）]四、计算题（第19、20、21、22题分别为4、4、8、8分，共24分）20．老李设计了如图10（a ）所示的独轮车，所对应的侧视示意图如图10（b ）所示。

(1)用此独轮车运货物时，若所装货物重为300牛，老李最少需要多大的力？(2)若老李将手往前移动一段距离，他所用的力将如何变化？请简要说明理由。

21．如图11所示，轻质柱形容器甲、乙放置在水平地面上，已知甲、乙的底面积分别为2S 、S 。

甲容器中装有3×10-2米3的水，A 点离水面0.2米。

（1）求甲容器中的水的质量，A 点水的压强。

（2）将乙容器中注入密度为ρ0的液体后，甲、乙两液面相平，深度均为h 。

再将密度为ρ、体积为V 的物体A 放入甲容器中，将密度为ρ、体积为2V 的物体B 放入乙容器中（液体不溢出）。

已知甲容器对地面的压强是乙容器对地面压强的3倍。

求ρ0的表达式22．如图12所示，灯L 上标有“12V 3.6W ”，定值电阻R 1的阻值为10欧，滑动变阻器R 2上标有“50Ω 1A ”。

一、初中物理凸透镜成像的规律1．如图，小明在实验室探究凸透镜成像规律，先把凸透镜、光屏放在光具座上，发现窗外景物在光屏上成清晰的像。

于是把蜡烛、凸透镜、光屏放在光具座上，在如图的四个实验情境中，能够在光屏上得到清晰的像是（）A．B．C．D．【答案】B【解析】【详解】A．把凸透镜、光屏放在光具座上，发现窗外景物在光屏上成清晰的像，说明此时的成像原理与照相机相似，物距大于二倍焦距，像距在二倍焦距与一倍焦距之间，由图甲可得，此时像距为15cm，故可以得到15cm2＜＜f f化简可得f＜＜7.5cm15cm此外，由图甲可知，像距为15cm时，物距在窗外，说明此时像距接近一倍焦距，即焦距更靠近15cm，且光路可逆，若物距为15cm时，像的位置应该在窗外，像距超出光具座范围。

选项A图中物距为10cm，此时像距应该超出光具座范围或成虚像，故A不符合题意；B．此时物距约为38cm，稍大于二倍焦距，像距为25cm，稍小于二倍焦距，满足＜＜7.5cm15cmf和焦距更接近15cm 的条件，此时成倒立、缩小的实像，故B 符合题意；C ．若此时光屏上能看到清晰地像，则物距等于像距为20cm ，则焦距为10cm ，更接近7.5cm ，不符合题意；D ．若此时能在光屏上看到清晰地像，则像距为12cm ，此时蜡烛应该才窗外，超出光具座范围，故D 不符合题意。

故选B 。

2．当物体距凸透镜8厘米时，在透镜的另一侧光屏上成一个清晰放大的像，若是将凸透镜向光屏方向移动2厘米，则在光屏上又成一个清晰像，那么这透镜的焦距f 为A ．2厘米＜f ＜4厘米B ．4厘米＜f ＜5厘米C ．5厘米＜f ＜8厘米D ．无法确定【答案】B【解析】【分析】【详解】物体离凸透镜8cm 时，在透镜的另一侧得到一个倒立的、放大的实像，2f>u>f ，所以， f <8cm 2<f ，即4cm <f <8cm−−−−−①；由“保持物体与光屏的位置不变，把凸透镜向光屏方向移动2cm ，则在光屏上又成一清晰的缩小的像”，可知u=10cm>2f ，即f<5cm−−−−②，综上所述，由①②可4cm<f<5cm.故ACD 错误，B 正确．故选B.3．物体放在凸透镜前30厘米处；在透镜另一侧距离透镜20厘米的光屏上成清晰实像。

凸透镜成像实验宝山：24．“测定物质的密度”和“探究物质质量与体积的关系”实验需要测量的物理量____；多次测量的意义_____。

（均选填“相同”或“不同”）在“探究凸透镜成像规律”实验中，移动光屏找像时，要保持光具座上__________的位置不变，在移动过程中，眼睛要注意观察______上像，直到出现清晰的像为止。

相同；不同；发光物和凸透镜；光屏上的像。

奉贤：24．小朱同学在做“探究凸透镜成像的规律”实验中，首先依次将蜡烛、凸透镜和光屏放在水平放置的光具座上，接着调整它们的中心大致在__________，目的是___________________________。

若用凸透镜的焦距为10 厘米，蜡烛、凸透镜和光屏的位置如图13所示，此时光屏上的像一定是__________像；若保持凸透镜的位置不变，将蜡烛放置在36 厘米刻度处，则光屏在光具座的__________厘米刻度处时可得到一个清晰的像（选填：“79”、“81”或“85”）。

24、同一高度；为了使像清晰地成在光屏的中央；倒立；放大；实；85黄浦：24. 在图13中，凸透镜焦距为10厘米。

保持透镜位置不变，当蜡烛在15厘米刻度处时，为了在光屏的中心找到像，应调整光屏的________，并将光屏向_______（选填“远离透镜”或“靠近透镜”）方向移动，此时所成像的大小与物体相比是_______的。

若要得到烛焰的虚像，应使蜡烛与透镜间的距离________10厘米。

24. 高度；远离透镜；放大；小于嘉定：6．某凸透镜焦距为15厘米。

当物体沿主光轴从距透镜25厘米处向50厘米处移动时则（）B A．像变大，像距变大 B．像变小，像距变小C．像先变小后变大，像距变大 D．像先变小后变大，像距变小普陀：6．某凸透镜的焦距为 10 厘米，物体经凸透镜能在离凸透镜 15 厘米的光屏上成像，所成的像是（）BA．倒立、放大、实像 B．倒立、缩小、实像C．正立、放大、虚像 D．正立、缩小、实像青浦：7．物体沿主光轴逐步靠近凸透镜的过程中，在另一侧，光屏在距离凸透镜16厘米和24厘米处时分别能得到缩小和放大的像，则该透镜的焦距可能为（）BA．8厘米 B．10厘米C．12厘米 D．16厘米松江：24．在焦距为5厘米、10厘米和20厘米的凸透镜中选择一个放置在图17所示的位置，将蜡烛、光屏分别置于光具座上透镜两侧，调整透镜和光屏的中心大致与烛焰的中心在（5）。
