abaqus中的相互作用相互作用是指两个或多个物体之间的相互影响和相互作用力。
在abaqus中，相互作用是模拟和分析物体之间相互作用的重要概念。
在本文中，我将介绍abaqus中几种常见的相互作用，并说明其在工程分析中的应用。
1. 刚性接触：刚性接触是指两个物体之间没有相对滑动的接触。
在abaqus中，可以使用刚性接触来模拟两个物体之间的接触行为，如螺栓与螺母之间的接触。
刚性接触可以通过定义接触面和接触条件来实现，从而模拟物体之间的接触行为。
2. 摩擦接触：摩擦接触是指两个物体之间有相对滑动的接触。
在abaqus中，可以通过定义摩擦系数来模拟物体之间的摩擦行为。
摩擦接触在工程分析中非常重要，可以用于模拟摩擦力对物体运动和变形的影响，如车辆制动时轮胎与路面之间的摩擦。
3. 接触失效：接触失效是指由于外部力或其他因素，物体之间的接触被破坏或中断。
在abaqus中，可以使用接触失效模型来模拟物体之间接触的破坏行为。
接触失效在工程分析中常用于研究接触件的可靠性和耐久性，如机械零件的接触磨损和疲劳失效。
4. 粘接接触：粘接接触是指通过粘接剂将两个物体黏合在一起的接触。
在abaqus中，可以使用粘接接触模型来模拟物体之间的粘接行为。
粘接接触在工程分析中广泛应用于粘接结构的设计和强度分析，如飞机机翼上的复合材料粘接接头。
5. 热接触：热接触是指两个物体之间通过热传导进行热交换的接触。
在abaqus中，可以使用热接触模型来模拟物体之间的热交换行为。
热接触在工程分析中常用于研究热传导和热辐射现象，如电子元件的热管理和热散热设计。
除了以上几种常见的相互作用，abaqus还提供了其他更复杂和高级的相互作用模型，如接触非线性、接触塑性和接触疲劳等。
这些模型可以根据具体的工程需求进行选择和应用，以更准确地模拟和分析物体之间的相互作用。
相互作用是abaqus中的重要概念，它能够帮助工程师模拟和分析物体之间的相互影响和作用力。
abaqus系列教程-02基础2. ABAQUS基础一个完整的ABAQUS/Standard或ABAQUS/Explicit分析过程，通常由三个明确的步骤组成:前处理、模拟计算和后处理。
这三个步骤通过文件之间建立的联系如下前处理ABAQUS/CAE或其他软件输入文件:job.inp模拟计算ABAQUS/Standard或ABAQUS/Explicit输出文件:job.odb,job.dat,job.res,job.fil后处理ABAQUS/CAE或其他软件前处理(ABAQUS/CAE)在前处理阶段需要定义物理问题的模型并生成一个ABAQUS输入文件。
尽管一个简单分析可以直接用文本编辑器生成ABAQUS输入文件，通常的做法是使用ABAQUS/CAE或其它前处理程序，在图形环境下生成模型。
2-1模拟计算(ABAQUS/Standard或ABAQUS/Explicit)模拟计算阶段使用ABAQUS/Standard或ABAQUS/Explicit求解输入文件中所定义的数值模型，它通常以后台方式运行。
以应力分析的输出为例，包括位移和应力的输出数据保存在二进制文件中以便于后处理。
完成一个求解过程所需的时间可以从几秒到几天不等，这取决于所分析问题的复杂程度和所使用计算机的运算能力。
后处理(ABAQUS/CAE)一旦完成了模拟计算并得到了位移、应力或其它基本变量后，就可以对计算结果进行评估。
评估通常可以通过ABAQUS/CAE的可视化模块或其它后处理软件在图形环境下交互式进行。
可视化模块可以将读入的二进制输出数据库中的文件以多种方法显示结果，包括彩色等值线图、动画、变形图和X-Y曲线图等。
2.1 ABAQUS分析模型的组成ABAQUS模型通常由若干不同的部分组成，它们共同描述了所分析的物理问题和获得的结果。
一个分析模型至少要包含如下的信息:离散化的几何形体、单元特性(element section properties)、材料数据、荷载和边界条件、分析类型和输出要求。
Abaqus基本操作中文教程目录1 Abaqus 软件基本操作 ....................常用的快捷键 ..........................单位的一致性 ..........................分析流程九步走 .......................几何建模（Part） .....................属性设置（Property） ...................建立装配体（Assembly） ...................定义分析步（Step） ...................相互作用（In teracti on................ ）载荷边界（Load） .....................划分网格（Mesh） ..................作业（Job） ......................可视化（Visualization ）.................1 Abaqus软件基本操作常用的快捷键「旋转模型一Ctrl+Alt+ 鼠标左键于平移模型一Ctrl+Alt+鼠标中键" 缩放模型一Ctrl+Alt+ 鼠标右键单位的一致性CAE软件其实是数值计算软件，没有单位的概念，常用的国际单位制如下表1所示，建议采用SI （mm）进行建模。
国际单位制 SI (m) SI (mm) 「长度m mm力 N N 质量 kg t 时间 ss应力 2Pa (N/m )2MPa (N/mm)质量密度 kg/m 33t/mm 加速度m/s 2mm/s例如，模型的材料为钢材，采用国际单位制SI （m ）时，弹性模量为m,重力加速度m/s 2，密度为7850 kg/m 3,应力Pa;采用国际单位制SI （mm ） 时，弹性模量为 口金 重力加速度 9800 mm/s 2，密度为7850e-12??T/mm 5, 应力MPa分析流程九步走几何建模（Part 属性设置（Property ） 建立装配体（Assembly ） T 定义分析步（Step ） T 相互作用 （Interaction ）宀载荷边界（Load ）T 划分网格（Mesh ）T 作业（Job ）T 可视化（Visualization）' 以上给出的是软件 !常规的建模和分析的流程，用户可以根据自己 ；的建模习惯进行调整。
Abaqus基本操作中文教程目录1 Abaqus软件基本操作常用的快捷键旋转模型—Ctrl+Alt+鼠标左键平移模型—Ctrl+Alt+鼠标中键缩放模型—Ctrl+Alt+鼠标右键单位的一致性CAE软件其实是数值计算软件，没有单位的概念，常用的国际单位制如下表1所示，建议采用SI (mm)进行建模。
国际单位制SI (m) SI (mm)长度m mm力N N质量kg t时间s s应力Pa (N/m2) MPa (N/mm2)质量密度kg/m3t/mm3加速度m/s2mm/s2例如，模型的材料为钢材，采用国际单位制SI (m)时，弹性模量为m2，重力加速度m/s2，密度为7850 kg/m3，应力Pa；采用国际单位制SI (mm)时，弹性模量为mm2，重力加速度9800 mm/s2，密度为7850e-12T/mm3，应力MPa。
分析流程九步走几何建模（Part）→属性设置（Property）→建立装配体（Assembly）→定义分析步（Step）→相互作用（Interaction）→载荷边界（Load）→划分网格（Mesh）→作业（Job）→可视化（Visualization）以上给出的是软件常规的建模和分析的流程，用户可以根据自己的建模习惯进行调整。
另外，草图模块可以进行参数化建模，建议用户可以参考相关资料进行学习。
几何建模（Part）关键步骤的介绍：➢部件（Part）导入Pro/E等CAD软件建好的模型后，另存成iges、sat、step等格式；然后导入Abaqus可以直接用，实体模型的导入通常采用sat格式文件导入。
➢部件（Part）创建简单的部件建议直接在abaqus中完成创建，复杂的可以借助Pro/E或者Solidworks等专业软件进行建模，然后导入。
常用按键的说明：属性设置（Property ） 建立装配体（Assembly ）部件实例的显示控制：替换：在区域1选择部件后，点击此按钮，则仅显示选中的部件；添加：在区域3选择部件后，点击此按钮，则选中的部件被显示，已经显示的部件仍显示。
ABAQUS基本使⽤⽅法ABAQUS基本使⽤⽅法快捷键：Ctrl+Alt+左键来缩放模型；Ctrl+Alt+中键来平移模型；Ctrl+Alt+右键来旋转模型。
ABAQUS/CAE不会⾃动保存模型数据，⽤户应当每隔⼀段时间⾃⼰保存模型以避免意外丢失。
平⾯应⼒问题的截⾯属性类型是Solid（实⼼体）⽽不是Shell（壳）。
ABAQUS/CAE推荐的建模⽅法是把整个数值模型（如材料、边界条件、载荷等）都直接定义在⼏何模型上。
载荷类型Pressure的含义是单位⾯积上的⼒，正值表⽰压⼒，负值表⽰拉⼒。
对于应⼒集中问题，使⽤⼆次单元可以提⾼应⼒结果的精度。
Dismiss和Cancel按钮的作⽤都是关闭当前对话框，其区别在于：前者出现在包含只读数据的对话框中；后者出现在允许作出修改的对话框中，点击Cancel按钮可关闭对话框，⽽不保存所修改的内容。
每个模型中只能有⼀个装配件，它是由⼀个或多个实体组成的，所谓的“实体”（instance）是部件（part）在装配件中的⼀种映射，⼀个部件可以对应多个实体。
材料和截⾯属性定义在部件上，相互作⽤（interaction）、边界条件、载荷等定义在实体上，⽹格可以定义在部件上或实体上，对求解过程和输出结果的控制参数定义在整个模型上。
ABAQUS/CAE中的部件有两种：⼏何部件（native part）和⽹格部件（orphan mesh part）。
创建⼏何部件有两种⽅法：（1）使⽤Part功能模块中的拉伸、旋转、扫掠、倒⾓和放样等特征来直接创建⼏何部件。
（2）导⼊已有的CAD模型⽂件，⽅法是：点击主菜单File→Import→Part。
⽹格部件不包含特征，只包含节点、单元、⾯、集合的信息。
创建⽹格部件有三种⽅法：（1）导⼊ODB⽂件中的⽹格。
（2）导⼊INP⽂件中的⽹格。
（3）把⼏何部件转化为⽹格部件，⽅法是：进⼊Mesh功能模块，点击主菜单Mesh→Create Mesh Part。
abaqus相互作用公式约束
在Abaqus中，你可以使用多种类型的约束来模拟相互作用。
这些约束可以大致分为两类：全局约束和局部约束。
全局约束，如位移约束，在整个模型上应用，而局部约束，如面约束，仅在模型的特定部分上应用。
以下是一些常见的Abaqus约束：
1. 位移约束（Displacement Constraints）: 这通常用于固定模型的某些部分。
例如，如果你想让模型的一部分不能移动，你可以对这部分应用位移约束。
2. 转动约束（Rotation Constraints）: 这用于固定模型的某些部分的旋转。
例如，如果你想让模型的一部分不能旋转，你可以对这部分应用转动约束。
3. 面约束（Surface Constraints）: 这通常用于在模型的某些表面上施加或限制应力或应变。
例如，如果你想让两个接触的面之间保持一定的距离，你可以在这两个面上应用面约束。
4. 耦合约束（Coupling Constraints）: 这允许你将一个节点的自由度耦合
到另一个节点的自由度上。
例如，如果你想让一个节点的x方向位移与另一个节点的x方向位移相同，你可以在这两个节点上应用耦合约束。
5. 弹性约束（Elastic Constraints）: 这用于模拟弹性连接。
例如，如果你
想让两个部分之间有一个弹簧连接，你可以在这两个部分上应用弹性约束。
这些约束的具体设置取决于你的模型和你想要模拟的物理现象。
你应该根据你的具体需求来选择和设置这些约束。
ABAQUS基础教程第一步是了解ABAQUS的界面。
当您打开ABAQUS时，会看到主界面，其中包含许多工具和菜单栏。
其中最重要的是"CAE"工具，用于建模和后处理。
在CAE工具中，您可以创建模型、定义材料属性和加载条件，以及运行和后处理分析结果。
下一步是创建模型。
在创建模型之前，您需要先选择合适的几何形状。
ABAQUS提供了多个几何建模工具，例如绘制线、创建体等。
您可以通过这些工具创建符合要求的几何形状。
在模型中，您还需要定义材料属性。
ABAQUS提供了多个材料模型，例如各向同性材料、各向异性材料等。
根据您的需求，选择合适的材料模型，并设置其特定属性，如杨氏模量、泊松比等。
完成几何和材料定义后，您可以添加加载条件。
加载条件包括施加在模型上的力、固定边界条件等。
通过定义加载条件，您可以模拟真实环境中的应力和变形情况。
在所有定义都完成后，您可以运行分析。
ABAQUS提供了多种分析类型，包括静态和动态分析，热传导分析等。
根据您的需求，选择合适的分析类型，并设置相关参数。
运行分析后，ABAQUS将模拟结构的响应，并生成结果文件。
最后一步是后处理分析结果。
在CAE工具中，您可以查看模拟结果，并将其可视化。
ABAQUS提供了多种后处理工具，如绘制应力云图、位移云图等。
通过这些工具，您可以更好地理解和分析模拟结果。
除了以上介绍的基础教程外，ABAQUS还有许多高级功能和应用。
例如，您可以进行参数化建模和优化设计，以优化结构的性能。
您还可以使用ABAQUS/Explicit模块模拟大变形和破坏行为。
此外，ABAQUS还支持多物理场耦合，如结构和流体的相互作用等。
总而言之，ABAQUS是一款功能强大的有限元分析软件，用于模拟和分析结构的力学行为。
通过学习基础教程，您可以掌握ABAQUS的基本功能，为更深入的应用打下坚实基础。
希望本文对您有所帮助，祝您成功使用ABAQUS进行工程分析！。

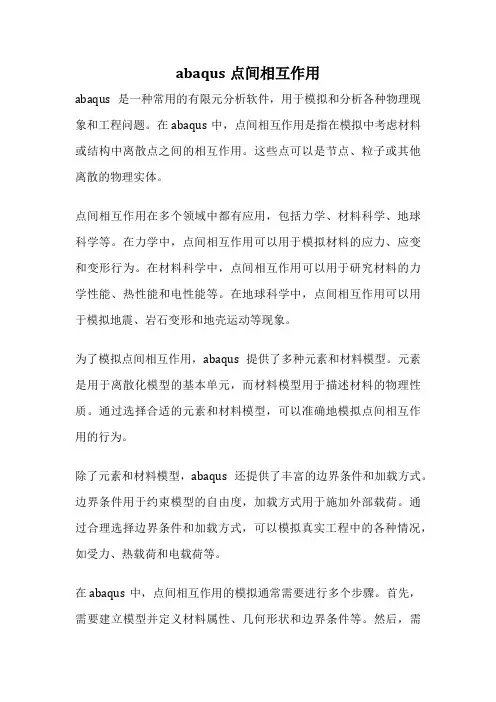

abaqus点间相互作用abaqus是一种常用的有限元分析软件，用于模拟和分析各种物理现象和工程问题。
在abaqus中，点间相互作用是指在模拟中考虑材料或结构中离散点之间的相互作用。
这些点可以是节点、粒子或其他离散的物理实体。
点间相互作用在多个领域中都有应用，包括力学、材料科学、地球科学等。
在力学中，点间相互作用可以用于模拟材料的应力、应变和变形行为。
在材料科学中，点间相互作用可以用于研究材料的力学性能、热性能和电性能等。
在地球科学中，点间相互作用可以用于模拟地震、岩石变形和地壳运动等现象。
为了模拟点间相互作用，abaqus提供了多种元素和材料模型。
元素是用于离散化模型的基本单元，而材料模型用于描述材料的物理性质。
通过选择合适的元素和材料模型，可以准确地模拟点间相互作用的行为。
除了元素和材料模型，abaqus还提供了丰富的边界条件和加载方式。
边界条件用于约束模型的自由度，加载方式用于施加外部载荷。
通过合理选择边界条件和加载方式，可以模拟真实工程中的各种情况，如受力、热载荷和电载荷等。
在abaqus中，点间相互作用的模拟通常需要进行多个步骤。
首先，需要建立模型并定义材料属性、几何形状和边界条件等。
然后，需要进行网格划分和网格生成，将模型离散化为有限元网格。
接下来，需要定义加载方式和施加加载。
最后，通过求解有限元方程，可以得到模型的响应和结果。
需要注意的是，在进行abaqus模拟时，需要考虑模型的准确性和可靠性。
模型的准确性取决于材料模型、边界条件和加载方式的选择，以及实际情况的合理假设。
模型的可靠性取决于网格划分和求解方法的选择，以及模型的验证和验证。
abaqus点间相互作用是一种重要的工程分析方法，可以用于模拟和分析各种物理现象和工程问题。
通过合理选择元素、材料模型、边界条件和加载方式，可以准确地模拟点间相互作用的行为，并得到可靠的结果。
这对于工程设计、材料研究和地球科学等领域具有重要意义。
