三相异步电机点动控制
一、实验目的
1.了解按钮、交流接触器和热继电器的基本结构和动作原理;
2.掌握三相异步电动机直接起动的工作原理、接线及操作方法;
3.了解三相异步电动机运行时的保护方法。
二、实验设备
实训台、三相异步电动机
三、实验原理
交流接触器主由铁芯、吸引线圈和触点组等部件组成。铁芯分为动铁芯和静铁芯,当吸引线圈加上额定电压时,两铁芯吸合,从而带动触点组动作。触点可分主触点和辅助触点。主触点的接触面积大,并具有灭弧装置,能通断较大的电流,可接在主电路中,控制电动机的工作。辅助触点只能通断较小的电流,常接在辅助电路(控制电路)中。触点还有动合触点和动断触点之分,前者当吸引线圈无电时处于断开状态,后者为吸引线圈无电时处于闭合状态。当吸引线圈带电时,动合触点闭合,动断触点断开。
交流接触器在工作时,如加于吸引线圈的电压过低,则铁芯会释放,使触点组复位,故具有欠位保护功能。
按钮是一种简单的手动开关,在控制电路中用来发出“接通”或“断开”的指令。它的点也有动合和动断两种形式。
热继电器是一种利用感受到的热量进行动作的保护电器,用来保护电路的过载。它主要由发热元件和辅助触点等组成。当电路过载时点动作,从而使控制电路失电,达到切断主电路的目的。
四、实验内容
四.实验内容
1.了解常用低压电器的结构和动作原理,掌握常用继电接触控制电路的工作原理。

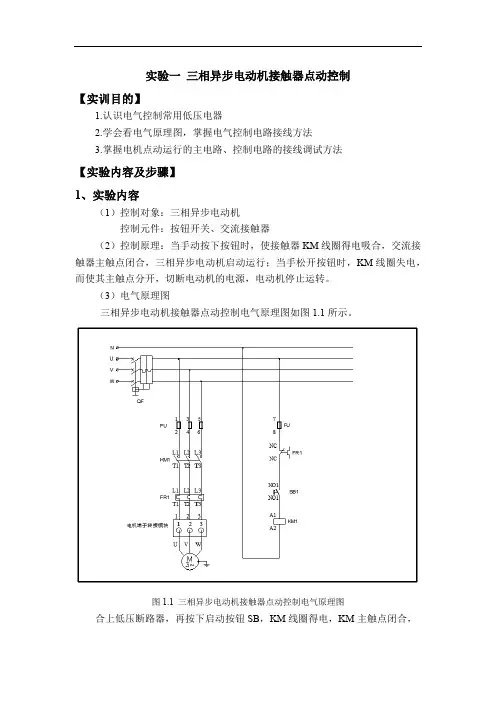

2.三相异步电动机的点动控制
1)按图8-1接线,其中电动机采用Y接法;并请指导教师检查线路是否无误,方可通电;
2)合上电源开关,操作按钮SB,使电动机起动,观察电动机和交流接触器的动作情况;3)断开SB,观察电动机的工作情况,体会自锁触头的作用。
五、实验报告
三相异步电动机自锁控制
一、实验目的
掌握三相异步电动机自锁控制的工作原理、接线及操作方法;
二、实验设备
实训台、三相异步电动机
三、实验原理
工作原理如图9-1
四、实验内容
1)按图9-1接线,其中电动机采用Y接法;并请指导教师检查线路是否无误,方可通电;
2)合上电源开关,操作按钮SB1和SB2,使电动机起动和停止,观察电动机和交流接触器的动作情况;
3)断开电源开关,拆除控制电路中的自锁触头,再合上电源开关,操作按钮SB2,观察电动机的点动工作情况,体会自锁触头的作用。
图9-1电动机自锁控制
五、实验报告
