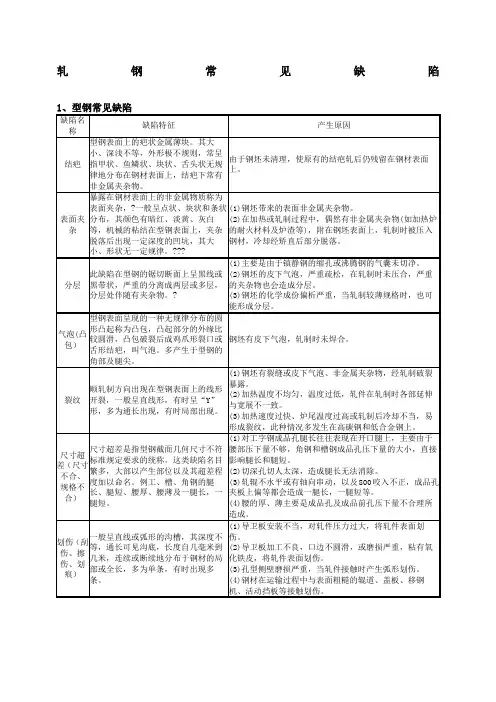

轧钢常见缺陷

冷轧带钢边鼓缺陷产生原因与控制措施全文共四篇示例，供读者参考第一篇示例：冷轧带钢是一种重要的金属材料，广泛应用于建筑、汽车、机械制造等领域。

在生产过程中，冷轧带钢常常会出现边鼓缺陷，影响产品质量。

本文将从冷轧带钢边鼓缺陷的产生原因和控制措施两方面进行探讨。

一、冷轧带钢边鼓缺陷产生原因：1. 轧辊质量不良：轧辊表面粗糙度大、硬度不足或不均匀，会导致轧件表面质量不良，进而引起边鼓缺陷的产生。

2. 轧辊边缘磨损严重：轧辊边缘磨损加剧，造成轧件边部挤压不平整，易产生边鼓缺陷。

3. 轧件冷却不均匀：冷却水量不足或水压不稳定会导致轧件温度分布不均匀，使得边部冷却速度不一致，进而引发边鼓缺陷。

4. 锯切不准确：如果在冷轧带钢的切割过程中，锯切位置不准确或锯切刀具损坏，容易导致边部挤压变形，产生边鼓缺陷。

5. 压下力控制不好：在轧制过程中，如果压下力控制不好，会造成轧辊与轧件之间的挤压不均匀，容易形成边鼓缺陷。

1. 提高轧辊质量：选用优质的轧辊材料，确保轧辊表面光滑、硬度均匀，减少轧辊对轧件表面的损伤。

2. 加强轧辊维护：定期检查轧辊边缘磨损情况，及时更换或修复磨损严重的轧辊，确保轧辊边缘的平整度。

3. 控制冷却工艺：合理设置冷却水量和水压，确保轧件冷却均匀，避免轧件边部出现温差过大的情况。

4. 加强锯切管理：对切割设备进行定期维护保养，确保切割精度和品质，避免因切割不准确导致的边鼓缺陷。

冷轧带钢边鼓缺陷的产生原因复杂多样，需要生产企业在生产过程中严格控制各项工艺参数，加强设备维护保养，提高操作技术水平，才能有效避免边鼓缺陷的产生，确保产品质量。

希望通过本文的介绍，能够对冷轧带钢生产企业提供一定的参考和帮助。

【以上内容仅供参考】。

第二篇示例：冷轧带钢是一种重要的金属材料，广泛应用于各种领域。

但是在生产过程中，冷轧带钢边鼓缺陷是经常出现的一种质量问题，给生产造成了一定的影响。

本文将从边鼓缺陷的产生原因和相应的控制措施进行探讨，希望对相关行业提供一些参考。

热轧带钢边部翘皮缺陷产生原因及判定研究摘要：采用光学显微镜和SEM扫描电镜对热轧低碳钢边部的变形皮进行分析，研究发现，该产品的边沿弯曲缺陷主要表现为：其宏观形貌为舌条，距舌条边缘20-50 mm。

将变形的表皮缺陷试样与轧制方向垂直，用光学显微镜对其进行了剖面观察。

变形皮肤根连接于基质，其变形的表皮组织较正常部位较粗。

而MnO则存在于经改变的皮肤组织中，利用扫描电镜观察。

同时，在轧制过程中出现了分层、弯曲等现象，从而产生了形变的表皮缺陷。

普通低碳钢的边沿弯曲现象主要有两种：一是连铸时的板坯自身的缺陷，二是在热轧时的轧制。

通过对翘曲结皮与正常翘曲的组织形态的差别、有没有明显的粗坯、脱碳层等进行对比，从而判定和分析热轧翘曲的形成过程和成因。

关键词：热轧带钢；边部翘皮；产生原因；判定研究引言热轧和冷轧钢板的表面缺陷是造成板材质量问题的一个重要原因。

由于存在上述缺点，导致了连铸板坯的不合格。

从上世纪90年代以来，尤其是最近几年，连铸坯、连轧、“翘曲”等问题呈逐年上升趋势，造成了较大的经济损失。

表面缺陷对钢板的性能有很大的影响。

常见的表面缺陷有翘曲，裂纹和断裂。

热轧板条的边沿剥离是导致热轧板坯表面质量下降的主要原因之一。

由于带材的边角剥落，使下一工序的边角数量增大，影响板坯的成材率，从而使板坯的成材率下降。

一、边部翘皮的特征（一）边部翘皮宏观形貌边部翘皮的宏观形貌如图1所示，卷曲的边缘距带钢20 mm，不连续地分布于带钢的上部。

当出现较大的缺陷时，可以在热轧表面检测装置中检测到；若有少量的锈蚀，则需要通过酸洗来除去氧化铁。

图1 翘皮缺陷形貌特征（二）边部翘皮微观特征首先，从脱碳层的角度来看，该钢材为低碳钢，因此不存在明显的脱碳现象。

将缺陷区的金相显微结构放大500倍，发现其正常组织为等轴铁素体，而变形区为粗大的铁素体，且晶界不清。

由于变形表皮的厚度较薄，大约在15-20微米之间，组织中有黑色斑点，而大的铁素体晶粒比正常的基体大，表明变形表皮部位的温度升高。

轧钢质量缺陷、产生原因心得
轧钢产生质量缺陷这一问题，我对此有所体会。

我认为轧钢质量缺陷产生的原因主要是：
1.板坯加热制度不合理或加热操作不当生成较厚且较致密的铁皮，除鳞时难以除尽，轧制时被压入钢板表面上。

2.由于高压除鳞水压力低、水咀堵塞、水咀角度安装不合理或操作不当等原因，使钢坯上的铁皮未除尽，轧制时被压入到钢板表面上。

3.氧发生较多，含硅化铁皮在沸腾钢中较高的钢中易产生红铁皮。

4.轧辊表面粗糙。

5.辊形曲线不合理，轧辊磨损不均匀。

6.压下量分配不合理。

7.轧辊辊缝调整不良或轧件跑偏。

8.轧辊冷却不均。

9.轧件温度不均。

10.卷取机前的侧导板开口度过小等。

11.板坯上原有的裂缝、针状气孔等缺陷未清理干净，轧制后残
留在轧件表面上。

12.含铜钢因加热温度控制不当，易产生网裂。

13.因轧辊受热不均、冷却不当及疲劳破坏等，造成轧辊产生裂纹，轧制后在轧件表面上呈凸起的龟纹。

对于轧钢质量问题我总结出以上可能造成的原因，我相信，只要合理规避这些问题，就能很好地解决轧钢质量缺陷的问题。

钢板常见质量缺陷及原因分析一、热轧钢板1辊印：是一组具有周期性、大小形状基本一致的凹凸缺陷，并且外观形状不规则。

原因：1）一方面由于辊子疲劳或硬度不够使辊面一部分掉肉边凹；另一方面可能是辊子表面粘有异物，使表面部分呈凸出状；2）轧钢或精整加工时，压入钢板表面形成凹凸缺陷。

2表面夹杂：在钢板表面有不规则的点状块状或车条状的非金属夹杂物，其颜色一般呈红棕色、黄褐色、灰白色或灰黑色。

原因：1）板坯皮下夹杂轧后暴露，或板坯原有的表面夹杂轧后残留在钢板表面上；2）加热炉耐火材料及泥沙等非金属物落在板坯表面上，轧制时压入板面。

3氧化铁皮：氧化铁皮一般粘附在钢板表面，分布于板面的局部或全部，呈黑色或红棕色；铁皮有的疏松脱落，有的压入板面不易脱落；根据外观形状不同有：红铁皮、块状铁皮、条状铁皮、线状铁皮、木纹状铁皮、流星状铁皮、纺锤状铁皮、拖曳状铁皮和散状铁皮等，其压入深度有深有浅。

原因：1）压入氧化铁皮的生成取决于板坯加热条件，加热时间逾长，加热温度愈高，氧化气氛愈强，生成氧化铁皮就愈多，而且不容易脱落，产生一次铁皮难于除尽，轧制时被压入钢板表面上；2）大立辊设定不合理，铁皮未挤松，难于除掉；3）由于高压除鳞水管的水压低，水咀堵塞，水咀角度不对及使用不当等原因，使钢板表面的铁皮没有除尽，轧制后被压入到钢板表面；4）氧化铁皮在沸腾钢中发生较多，在含硅较高的钢中容易产生红铁皮。

4厚薄不均：钢板各部分厚度不一致称厚薄不均，凡厚度不均匀的钢板，一般为偏差过大，局部钢板厚度超过规定的允许偏差。

原因：1）辊缝的调整和辊型的配置不当；2）轧辊和轧辊两侧的轴瓦磨损不一样；3）板坯加热温度不均。

5麻点：钢板表面呈现有局部或连续的凹坑叫麻点，其大小不同，深度不等。

原因是加热过程中，板坯氧化严重，轧制时铁皮压入表面，脱落后形成细小的凹坑。

6气泡：钢板表面上有无规律分布的圆形凸包，有时呈蚯蚓式的直线状，其外缘比较光滑，内有气体；当气泡轧破后，呈现不规则的细裂纹；某些气泡不凸起，经平整后，表面光亮，剪切断面呈分层状。

钢材常见缺陷及原因、圆钢1划伤特征：一般呈直线型沟痕，可见沟底，长度由肉眼刚刚可见到几毫米不等，长度自几毫米至几米不等，可断续分布，也可能通长分布。

原因：导卫表面不光滑，有毛刺或磨损严重；滚动导轮不转或磨损严重；翻钢板表面不光滑刮伤；在运输过程中辊道盖板等刮伤。

2折叠特征：沿轧制方向呈直线状分布，外形似裂纹，边缘有时呈锯齿状，连续或断续分布，深浅不一，内有氧化铁皮，在横断面上看，一般呈折角。

原因：前某一道次出耳子；前某道次产生划伤、轴错、轧槽损坏或磨损严重、飞边等；原料表面有尖锐棱角或裂纹。

3结疤特征：一般呈舌形或指甲形，宽而厚的一端和基体相连；有时其外形呈一封闭的曲线，嵌在钢材表面上。

原因：前一孔型轧槽损坏破损或磨损严重；外界金属落在轧件上被带入孔型，压入钢材表面；前一道次轧件表面有深度较大的凹坑。

4耳子特征：出现于成品的两旁辊缝处，呈平行于轴线的突起条状。

有两侧耳子、单侧耳子、全长出耳、局部出耳和周期出耳等。

原因：孔型设计不良，宽展估计过小；成品前料型高度较大；成品孔辊缝小；终轧温度低，宽展增加；成品导板安装不正、尺寸大或磨损严重；横梁或导板盒松动；轧槽更换错误或轧机轴承损坏。

5弯曲特征：有头部弯曲、局部弯曲、全长弯曲等。

原因：出口导卫安装过高或过低；温度不均；上下辊径差过大；冷床不平，成品在冷床上排列不齐，移动速度不一致，翻钢设备不良；冷却水分布不均匀，成品冷却不均；精整操作不良。

6翘皮特征：呈鱼鳞状或分层翘起的薄皮，大部分是生根的，也有不生根的。

原因：导卫装置加工或安装不良，围盘有尖锐棱角，刮伤了轧件表面，再轧后，引起翘皮；输送辊道表面粗糙，刮起伤了轧件表面，再轧后造成翘皮；轧件带有薄耳子；轧槽磨损严重，轧件在孔型内打滑；连铸坯内部有较大的皮下气泡，轧后破裂形成翘皮。

7表面夹杂特征：一般呈点状、条状或块状分布，其颜色有暗红、暗黄、灰白等，机械地粘结在成品表面上，不易剥落，且有一定的深度。

钢材销售业务中经常会碰到客户的质量投诉，业务员需要对其进行仔细的了解、分析、判断，并给予正确的反馈，本人根据工作中的经验，对常用的板材会出现的一些质量问题进行了归纳，供有关人员作参考，如有错误的地方请予指正：冷轧钢板1表面夹杂：表面呈现点状、块状或线条状的非金属夹杂物，沿轧制方向间断或连续分布，其颜色为好棕色、深灰色或白色。

严重时，钢板出现孔洞、破裂、断带。

原因：1）炼钢时造渣不良，钢水粘度大，流动性差，渣子不能上浮，钢中非金属夹杂物多；2）铸温低，沸腾不良，夹杂物未上浮；3）连铸时，保护渣带入钢中；4）钢水罐、钢锭模或注管内的非金属材料未清扫干净。

2介在物：缺陷呈点状，一般色泽与钢带不同，多呈白色、灰白色。

长度不是很长，多存在于钢带的头、屋部，程度严重时即形成剥片、孔洞。

分为闭口状和开口状。

原因是由于炼钢时钢水中有夹杂物，或热轧时钢带表面存在刮痕、凿痕等缺陷，经过冷轧时，在钢带表面即形成点状之痕迹。

3轧入污物：缺陷呈块状，一般呈白色，易集中发生在钢带某段长度。

原因是由于外来物（如衬纸、胶粒）被轧入钢带表面，而形成大面积、块状之缺陷。

4气孔和夹层：切断面上呈上下两层裂纹，但无分离。

原因是由于炼钢、热轧时钢带表面残留有气泡。

5结疤：表面出现不规则的“舌状”、“鱼鳞状”或条状翘起的金属起层，有的与钢板本体相连接，有的与钢板本体不相连，前面叫开口结疤，后者叫闭口结疤，闭口结疤在轧制时易脱落，使板面成为凹坑。

原因：1）炼钢方面：锭模内壁清理不净，横壁掉肉，上注时，钢液飞溅，粘于横壁，发生氧化，铸温低，有时中断注流，继续注钢时，形成翻皮；下注时，保护渣加入不当，造成钢液飞溅；2）轧钢方面：板坯表面残留结疤未清除干净，经轧制后留在钢板上。

6氧化铁皮：缺陷呈点状、条状或鱼鳞状的黑色斑点，分布面积大小不等，压入的深浅不一。

这类铁皮在酸洗工序难于洗尽，当铁皮脱落时形成凹坑。

原因：1）板坯加热温度过高，时间过长；炉内呈强氧化气氛，炉生氧化铁皮轧制时压入；2）高压水压力不足，连轧前氧化铁皮未清除干净；3）高压水喷咀堵塞，局部氧化铁皮未清除；4）集鳞管道打开组数不够，除鳞不干净。

钢铁材料常见缺陷及其产生原因引言钢铁材料是工业生产中常用的材料之一，具有良好的力学性能和耐久性。

然而，由于制造过程中的各种因素，钢铁材料往往会出现一些缺陷。

本文将介绍钢铁材料常见的缺陷，探讨其产生的原因，并提出相应的解决方案。

一、气孔气孔是钢铁材料中常见的缺陷之一。

它们是由于熔体中的气体无法完全排除而形成的孔洞。

气孔的出现会降低钢铁材料的强度和韧性，导致材料易于断裂。

产生原因气孔的产生主要与以下几个因素有关：1.气体残留：在钢铁制造过程中，熔体中的气体不能完全排除，导致气孔的形成。

2.不良包壳材料：在铸造过程中使用的包壳材料可能含有化学成分，当熔体进入包壳时，会释放出气体并形成气孔。

3.渣浆不均匀：如果熔体中的渣浆没有均匀分布，会导致气孔的形成。

解决方案为了减少气孔的产生，可以采取以下措施：1.加强熔体的搅拌：通过加大搅拌力度，可以促使气体顺利排除。

2.选择合适的包壳材料：使用不含有气体产生物质的包壳材料，可以减少气孔的形成。

3.控制渣浆成分：保证渣浆成分的均匀分布，可以防止气孔的出现。

二、夹杂物夹杂物是钢铁材料中常见的缺陷之一。

它们是由于在钢铁制造过程中，杂质无法被完全排除而形成的。

夹杂物会降低钢铁材料的力学性能和耐蚀性，影响其使用寿命。

产生原因夹杂物的产生主要与以下几个因素有关：1.不纯净原材料：如果原材料中存在杂质，这些杂质可能无法被完全去除，从而形成夹杂物。

2.冶炼过程不当：在冶炼过程中，温度、压力等因素的控制不当会导致夹杂物的形成。

3.金属液流动不畅：如果金属液的流动不畅，如存在死角、漩涡等情况，会导致夹杂物的形成。

解决方案为了减少夹杂物的产生，可以采取以下措施：1.选择优质原材料：使用净化程度高的原材料，能够有效降低夹杂物的含量。

2.控制冶炼参数：严格控制冶炼过程中的温度、压力等参数，确保金属的纯净度。

3.优化液流动态：通过改善冶炼设备的结构和增加搅拌力度，可以改善金属液的流动状态，减少夹杂物的形成。

甘肃冶金 2001年3月第1期钢锭(坯)在轧制过程中出现翘皮及断裂等常见缺陷的原因分析和防止途径贾　静(兰州钢铁公司　甘肃省　兰州市　730020)摘　要　分析了钢锭(坯)轧制过程中出现翘皮、裂纹、断裂等常见缺陷的原因,并且提出了解决问题的途径。

关键词　分析解决　缺陷　途径1　前言钢锭(坯)在轧制过程中会出现翘皮、裂缝、断裂等多种缺陷而致废。

由于种种原因,90年代初以来,特别是近几年里,钢锭(坯)轧裂和翘皮的数量骤然上升并有居高不下之势。

为此,我们将近几年来发生的钢锭(坯)轧废情况统计分析结果列于表1(数据以每年退换钢锭的数量为依据)。

表1　钢锭(坯)轧裂退换统计表年　份钢 种废品数量致　废　原　因小　时(t)1995 1996 1997 1998 1999Q195—Q235沸钢258钢锭重接19.08t,翘皮、断裂Q235镇静钢—　Q195—Q235沸钢118翘皮、断裂150220M nSi连铸坯70夹杂、断裂20M nSi钢47断裂Q195—Q235沸钢44翘皮、断裂150220M nSi连铸坯80夹杂、断裂1502Q235连铸坯40脱方Q235镇静钢100纵裂纹、发纹Q195—Q235沸钢220翘皮、断裂Q235镇静钢110裂纹、断裂Q195—Q235沸钢20断裂、裂口Q235镇静钢240纵裂纹、裂口、断裂2582352643302609收稿日期:2000-12-28表1的统计结果表明: 早期镇静钢锭质量比沸腾钢锭的好,但近两年来质量有下滑趋势。

钢锭(坯)在轧制过程中退废的主要缺陷是翘皮、裂纹和断裂。

平均每年退换钢锭293t ,由此造成的经济损失30余万元。

根据金属学和钢的热塑性变形原理,结合现场生产的实际情况,作者对这些缺陷的成因从炼钢工艺和轧钢工艺两方面进行分析。

2　炼钢工艺对钢锭质量的影响2.1　化学成分的影响对于碳素结构钢来讲,就元素影响而言造成轧制过程中出现裂纹、断裂极为有关的元素有S 、M n 、P 、Cu 。

钢中带状组织的影响因素及改善方法带状组织是钢材内部的一种缺陷，可分为一次带状组织和二次带状组织。

前者是在冶炼过程中，由于钢水凝固时产生枝晶偏析所形成的原始带状组织；后者是钢材在热加工后冷却所产生的沿轧制方向平行排列、成层状分布、形同条带的组织。

带状组织的存在使钢的组织不均匀，并严重影响钢材性能，降低钢的塑性、冲击韧性、断裂韧性和断面收缩率，造成冷弯不合、冲压废品率高；热处理时钢材容易变形、淬火开裂。

其影响因素及改善方法是：1、连铸工艺钢材轧后出现的带状组织主要来源于连铸坯中产生的枝晶偏析，控制连铸坯的枝晶偏析和促进元素的均匀分布是减轻或消除带状组织的有效方法。

从连铸工艺方面来看，扩大等轴晶区的范围和获得细小的二次枝晶能有效控制枝晶偏析。

通过合理控制浇注温度并保持恒定的速度浇注能有效增大等轴晶区域；另外，采用末端电磁搅拌，利用感应磁场产生的电磁力破碎树枝晶，使其作为等轴晶核心长大，能有效控制连铸坯的中心偏析；还有，制定合理的二冷工艺，控制二冷区各段冷却水量的大小，可以控制连铸坯表面温度，使连铸坯冷却均匀，也可以得到大区域的等轴晶。

2、轧钢工艺一次带状组织是在连铸过程中出现的，但采用合理的轧钢工艺可有效抑制二次带状组织的出现。

轧钢工艺中加热制度、开轧温度、变形量、终轧温度和冷却速度等参数尤为重要。

通过铸坯加热，可对铸态组织的成分偏析起到均匀化作用，也可以降低轧制过程的变形抗力，在允许的条件下，都尽可能采用较高的加热温度，而且还要保证足够的加热时间。

另外，奥氏体未再结晶区大压下量轧制法不仅对材料的带状组织减轻有利，而且还有细化晶粒的作用；同时冷却速率也是改善带状偏析的关键因素，随着冷却速度的增加，带状组织级别减轻或消除。

3、热处理工艺通过合理的热处理能有效减轻带状组织的级别。

钢在退火过程中，由于随炉冷却，使先共析铁素体析出充分，加重带状组织级别。

在正火过程中，冷速较快，可以减轻带状组织。

采用等温正火工艺可有效抑制带状组织的产生，将钢材加热到Ac3或Acm以上30-50℃，保温一段时间，快速冷却到珠光体转变区的某一温度，然后进行保温使其完成铁素体和珠光体的均匀转变，随后在空气中进行冷却。

结疤(seam)钢材表面缺陷之一，表现为产品表面有疤状金属薄片。

常呈舌、块或鱼鳞状，且呈不规则分布。

(见图)结疤的大小不一，深浅不等，下面常有夹杂物。

轧制时产生的结疤称为轧疤，其分布部位、形状和大小基本一致，缺陷下面有较多的氧化铁皮。

一般冶金产品表面不允许有结疤。

结疤产生的原因是：(1)注锭操作不当，使散流或飞溅的钢液粘于模壁，被氧化后贴在钢锭表面，不能与钢锭基体焊合；(2)钢锭表面存在粘模、凸包、网纹、重皮、翻皮等缺陷。

在轧制中形成结疤；(3)轧钢过程中，成品孔前某道次因刮伤形成的表面飞翅粘附在轧件表面上，或轧槽磨损严重，轧件形成凸包再轧制造成。

防止和消除办法有：(1)改善注锭和整模操作，加强炼钢工序原材料管理，提高钢锭质量；(2)加强钢锭质量检查，不合格钢锭不投产；(3)加强钢坯质量检查，对有结疤缺陷的钢坯必须在清除合格后投产；(4)防止轧低温钢、避免轧槽掉肉，严格轧辊刻痕操作；(5)及时更换磨损严重的导卫板和轧槽，避免轧件刮伤。

白斑(white spot)在酸浸横向试样上呈现的大小不等白色点状的内部缺陷。

白斑的形状不规则，表面光滑并略有凸起，多出现在尺寸较大和合金含量高的轧材和锻件的中心部位。

产生白斑的原因是化学成分不均、成分偏析和某些合金元素聚集。

缺陷处因不易腐蚀故在酸浸试样上呈现为白色斑点。

防止白斑的办法是采用炉外精炼、吹氩搅拌，以均匀成分，采用连铸技术或控制钢锭的冷却速度，可防止液析。

分层(pipe lamination)金属基体上存在的大片组织结构分离，是金属塑性加工产品的一种内部缺陷。

分离面平行于加工表面，纵横断面上均呈现为长一裂缝，裂缝中有少量非金属夹杂和偏析，破坏了金属基体的完整性。

分层是由于缩孔、内裂、气泡等缺陷经塑性加工而延伸、拉长，又未能焊合形成的。

(见图)发纹(hair crack)钢材表面缺陷之一，表现为在产品表面有发状细纹。

比裂纹浅而短，顺轧制方向分散或成簇分布。

冷轧板常见表面缺陷及成因冷轧板常见表面缺陷及成因冷轧板常见表面缺陷有麻点缺陷、冷硬板中部穿裂、冷硬板边裂、带状翘皮、不连续点线状缺陷、黑(灰)线（带）缺陷等。

1麻点缺陷。

单个麻点呈不规则分布，整体呈现带状分布。

麻点在微观上由许多微小的凹坑组成，凹坑内部看到很多细小的颗粒。

凹坑部分杂质元素与结晶器保护渣成分基本一致，说明这些夹杂主要来自结晶器保护渣。

2冷硬板中部穿裂。

中部穿裂部位悬挂着许多鳞状碎片，大块的鳞状碎片边沿包含许多细小的小颗粒，断口为脆性形貌。

细小颗粒与结晶器保护渣成分相似，确定这些夹杂主要来自结晶器保护渣。

3冷硬板边裂。

边裂处呈锯齿状，裂口部位包含大量大小不一的颗粒，颗粒与基体之间无明显间隙，部分颗粒沿平行于裂口方向呈线状分布，同样这些颗粒来自结晶器保护渣。

4带状翘皮。

带状翘皮在板材近表层有一明显薄层与基体发生分离或半分离状态，翘皮部位皮下含有大量粉状物质，能谱分析，这些物质主要来源于变性后的结晶器保护渣。

5不连续点线状缺陷。

板材厚度薄于1mm，该缺陷易发生。

线状缺陷多成簇出现，缺陷底部残留了硅酸盐复合夹杂物。

主要是CSP铸坯中坯壳及皮下、中心部位富集的夹杂物，在热轧过程中，随着厚度变薄，逐渐呈现。

6黑(灰)线（带）缺陷。

酸洗后的宏观形貌有条状、长条状、块状或多点状，轮廓特别分明。

由于1）轧辊质量不佳，主要是氧化膜剥落、老化粗糙、剥落、异物粘附等。

2）除鳞不干净，主要由于喷嘴堵塞、喷嘴压力低等因素。

3）工艺因素，机架间冷却水控制不规范等。

4）连铸至F7前输送辊道划伤，主要由于炉辊结瘤、异物粘结、死辊等。

以上因素导致氧化铁皮压入，从而在冷硬板上形成黑(灰)线（带）缺陷。

冷轧产品质量缺陷及改正措施一、冷轧与镀锌产品外在质量冷轧薄板之所以说是精品，一个主要的原因就是冷轧薄板对表面质量的严格要求。

可以说，在整个冶金行业中，冷轧薄板对表面质量是要求最高最严的，尤其是宽而薄的冷轧钢带产品和对冲压成型性能有严格要求的产品。

钢板表面质量问题检查一、结疤1、缺陷特征:钢板表面出现不规则的“舌状”、“鱼鳞状"或条状翘起的金属起层，有的与钢板本体相连接,有的粘附在钢板表面与本体没有连结,前面叫开口结疤，后者叫闭口结疤，闭口结疤在轧制时易脱落，使板面成为凹坑。

2、产生原因：炼钢的时候，锭模内壁清理不净，横壁掉肉，上注时，钢液飞溅，粘于横壁，发生氧化，铸温低，有时中断注流,继续注钢时，形成翻皮；下注时，保护渣加入不当，造成钢液飞溅；轧钢的时候,板坯表面残留结疤未清除干净，经轧制后留在钢板上.3、检查与处理：用肉眼检查.钢板表面不允许存在结疤,一经发现必须清除。

当缺陷深度在标准范围内允许修磨，否则切除或判为废品。

二、表面夹杂1、缺陷特征：表面呈现明显点状、块状或线条状的非金属夹杂物，沿轧制方向间断或连续分布,其颜色为好棕色、深灰色或白色.严重时，钢板出现孔洞、破裂、断带。

2、产生原因:1炼钢时造渣不良，钢水粘度大，流动性差，渣子不能上浮，钢中非金属夹杂物多；2铸温低，沸腾不良，夹杂物未上浮；3连铸时，保护渣带入钢中；4钢水罐、钢锭模或注管内的非金属材料未清扫干净。

5板坯皮下夹杂轧后暴露，或板坯原有的表面夹杂轧后残留在钢板表面上;6加热炉耐火材料及泥沙等非金属物落在板坯表面上，轧制时压入板面。

3、检查与处理：用肉眼检查。

夹杂缺陷不允许存在，其清理深度不得超过标准规定，否则切除。

三、分层1、缺陷特征:是基材内部的夹层，这种缺陷不一定出现在表面上,往往表现为单面或双面鼓泡.钢板断面上呈现的明显金属分离现象称分层，缺陷处可见未焊合的缝隙，有时缝隙内还有肉眼可见的夹杂物。

2、产生原因:热轧时气泡未焊合或焊合不良。

3、检查与处理：用肉眼检查。

标准规定分层是不允许存在的缺陷，钢板分层部分必须切除。

四、爪裂1、缺陷特征：钢板表面呈现的深浅不等，类似于鸡爪形状的裂纹称为爪裂.2、检查与处理：用肉眼检查。

标准规定钢板表面裂纹不允许存在，缺陷部分必须切除或用砂轮修磨清理,但清理深度一定要符合标准规定。

带钢轧制常见缺陷原因分析结疤(M01)图7-1-1图7-1-21•缺陷特征附着在钢带表面，形状不规则翘起的金属薄片称结疤。

呈现叶状、羽状、条状、鱼鳞状、舌端状等。

结疤分为两种，一种是与钢的本体相连结，并折合到板面上不易脱落；另一种是与钢的本体没有连结，但粘合到板面上，易于脱落，脱落后形成较光滑的凹坑。

2•产生原因及危害产生原因：①板坯表面原有的结疤、重皮等缺陷未清理干净，轧后残留在钢带表面上；②板坯表面留有火焰清理后的残渣，经轧制压入钢带表面。

危害：导致后序加工使用过程中出现金属剥离或产生孔洞。

3•预防及消除方法加强板坯质量验收，发现板坯表面存在结疤和火焰清理后残渣应清理干净。

4•检查判断用肉眼检查；不允许存在结疤缺陷，对局部结疤缺陷，允许修磨或切除带有结疤部分带钢的方法消除，如结疤已脱落，则比照压痕缺陷处理。

7.2 气泡(M02)图7-2-1闭合气泡图7-2-2 口气泡图7-2-3开口气泡1•缺陷特征钢带表面无规律分布的圆形或椭圆形凸包缺陷称气泡。

其外缘较光滑，气泡轧破后，钢带表面出现破裂或起皮。

某些气泡不凸起，经平整后，表面光亮，剪切断面呈分层状。

2•产生原因及危害产生原因：①因脱氧不良、吹氮不当等导致板坯内部聚集过多气体；②板坯在炉时间长，皮下气泡暴露或聚集长大。

危害：可能导致后序加工使用过程中产生分层或焊接不良。

3•预防及消除方法①加强板坯质量验收，不使用气泡缺陷暴露的板坯；②严格按规程加热板坯，避免板坯在炉时间过长。

4•检查判断用肉眼检查；不允许存在气泡缺陷。

7.3表面夹杂(M03)图7-3-1图7-3-21•缺陷特征板坯中的夹杂或夹渣经轧制后在钢带表面暴露的块状或长条状的夹杂缺陷称表面夹杂。

其颜色一般呈棕红色、黄褐色、灰白色或灰黑色。

2•产生原因及危害产生原因：板坯皮下夹杂轧后暴露或板坯原有的表面夹杂轧后残留在带钢表面。

危害：可能导致后序加工过程中产生孔洞、开裂、分层。

3•预防及消除方法加强板坯检查验收，不使用表面存在严重夹杂或夹渣的板坯。

热轧板材质量缺陷及技术提升摘要：热轧钢板是冶金领域一种非常重要的产品，其在船舶、汽车、家电制造业及建筑业等均有着大量的应用，其产品的品质对于各个领域运用质量的可靠性与安全性起到着决定性的影响。

伴随计算机技术的不断发展，运用计算机视觉技术，融合模式识别与数字图像处理技术达到热轧板材表面缺陷自动划分与辨别是目前研究的焦点问题。

关键词：热轧板材；质量；提升引言：近些年，随着我国轧钢技术及工艺的不断自主研发及应用，国内热轧生产工艺已取得突破性发展，热轧板材质量缺陷的原因分析更加精确，相关措施也越来越完善。

然而在实际生产过程中，成品质量还是不能完全达到理想标准。

这就要求我们对常见的热轧板材质量缺陷采取有效的控制措施，采用分类分析的方法，制定出系统的控制方案。

对缺陷的分类差别，可实现缺陷的快速分析，及时更好地控制板材质量。

1.热轧板材出现表面质量缺陷的原因1.1头尾流渣出现的原因钢坯火焰切割时用两个割枪从外到内切割，两个割枪不对中或者切割后头尾残留切割瘤，切割瘤在铸坯下线前不取毛刺时，头尾的切割瘤在粗轧轧制时压入中间坯上，进精轧机组前飞剪切头尾能切除一部分不能完全切净，有部分压延到成品上下表面或内部，冷轧再减薄时形成分层或翘皮，流渣严重影响成品表面质量。

1.2划伤现象出现的原因通过对划伤现象进行分析，可以得出大部分划伤缺陷都位于距轧板材两侧五十毫米的范围之内，其产生原因是由于对连铸坯进行宽度轧制工艺时，连铸坯的形状会发生变化，两侧会出现明显的隆起现象，随着压力的增大，隆起的高度会随着上升，当顶部和立辊凹环进行接触时，会出现压力增大的情况，从而导致二者出现接触划痕。

1.3侧翻现象出现的原因热轧板材的生产质量的决定因素为生产的工艺流程，对侧翻缺陷裂痕进行分析之后，可以发现缺陷的以下基本特点：缺陷为深度0.01到0.04毫米的沟槽状缺陷，缺陷处基本都会存在Fe2O3，可能的出现原因为粗轧立辊收缩量大连铸坯侧面的折皱由于侧翻现象到正面，留下了这部分氧化铁。

钢板常见缺陷及防治措施钢板作为一种常见的金属材料，在工业生产和建筑领域中被广泛应用。

然而，由于生产、运输和使用过程中的各种因素，钢板常常会出现一些缺陷，影响其质量和使用效果。

本文将就钢板常见的缺陷及防治措施进行介绍。

一、常见的钢板缺陷。

1. 表面缺陷，钢板表面常见的缺陷包括划痕、凹陷、氧化、斑点等。

这些缺陷会降低钢板的外观质量，影响其使用寿命和耐腐蚀性能。

2. 内部缺陷，钢板内部的缺陷主要包括气泡、夹杂物、裂纹等。

这些缺陷会降低钢板的强度和韧性，影响其承载能力和安全性能。

3. 尺寸偏差，钢板在生产和加工过程中，容易出现尺寸偏差，包括厚度偏差、长度偏差、宽度偏差等。

这些偏差会影响钢板的加工和安装质量，导致浪费材料和人力成本。

二、防治措施。

1. 加强生产管理，钢板生产过程中，应加强质量管理，严格控制原材料的质量和生产工艺的参数。

采用先进的生产设备和技术，确保钢板的质量稳定。

2. 表面处理，钢板在生产过程中，应进行表面处理，包括除锈、喷漆、镀锌等，以提高钢板的耐腐蚀性能和外观质量。

3. 检测手段，对钢板进行全面的检测，包括超声波探伤、X射线检测、磁粉探伤等，及时发现和修复钢板的内部缺陷。

4. 加强运输保护，在钢板运输过程中，应采取有效的包装和固定措施，避免碰撞和挤压，减少钢板的表面和内部缺陷。

5. 加强安装监理，在钢板的安装过程中，应加强监理和验收工作，确保钢板的尺寸和质量符合要求，提高安装质量和使用效果。

6. 加强维护保养，对已安装的钢板进行定期的维护保养，包括清洁、防腐、涂漆等，延长钢板的使用寿命和安全性能。

三、结语。

钢板作为一种常见的金属材料，其质量和使用效果直接影响到工业生产和建筑工程的质量和安全。

因此，加强对钢板缺陷的防治工作，提高钢板的质量和使用效果，具有重要的意义。

希望通过本文的介绍，能够加强对钢板缺陷的认识，提高对钢板的质量管理水平，确保钢板的质量和安全使用。
