第二章 protel99se界面

第一章电子线路CAD概述一、电子线路 CAD 有关的基本知识1.原理图设计原理图：用图形符号表示出电路原理即各元器件之间的逻辑关系的图形（表达电路设想和构思）。

图形符号：元器件、连线、电连接点（Junction）2.PCB 设计印刷电路板（PCB）：通常把在绝缘材上，按预定设计，制成印制线路、印制元件或两者组合而成的导电图形称为印制电路。

而在绝缘基材上提供元器件之间电气连接的导电图形，称为印制线路。

这样就把印制电路或印制线路的成品板称为印制线路板，亦称为印制板或印制电路板。

PCB 应用：几乎能见到的电子设备都离不开它，小到电子手表、计算器、通用电脑，大到计算机、通迅电子设备、军用武器系统，只要有集成电路等电子无器件，它们之间电气互连都要用到 PCB。

PCB 作用：它提供集成电路等各种电子元器件固定装配的机械支撑、实现集成电路等各种电子元器件之间的布线和电气连接或电绝缘、提供所要求的电气特性，如特性阻抗等。

同时为自动锡焊提供阻焊图形；为元器件插装、检查、维修提供识别字符和图形。

二、Protel99 EDA 软件基本知识电子设计指实现一个电子产品从设计构思、电学设计到物理结构设计实现全过程，其最基本的完整过程为：1.电路原理设计2.电路信号仿真3.产生网络表及其它报表（原理图与印刷图的主要接口）4.印刷电路板设计5.信号完整性分析三、Protel99 运行环境及安装基本界面由四个部分组成：菜单栏、工具栏、项目管理器窗口、设计窗口（标题栏、项目卡）。

1.菜单栏功能：进行各种命令操作、设置各种参数、进行各种开关的切换组成：●开始启动时：File、View和Help三项及系统菜单项File 用于文件管理View 用于切换管理器、状态栏、命令行开与关Help 用于打开帮助文件●进入设计后：加入其它若干功能项菜单栏属性设置：定制菜单栏（用 Mouse 双击菜单栏前图标即进入设置窗口）2.设计窗口全部组成菜单栏主工具条设计管理器●设计浏览器：用于管理设计数据库●浏览管理器：浏览库管理（如元件库管理器、封装库管理器）设计管理器切换标签：切换设计浏览器和浏览管理器设计工作站：显示当前网络下进行同一项目设计时的工作状态设计工作组：用设定用户的操作权限设计主界面：设计工作的操作界面文件切换标签：用来切换当前被激活的文件状态栏：显示当前设计状态命令栏：当前用户正在使用或可以使用的命令搜索式帮助系统菜单（设计浏览器主菜单）功能：主要用来设置客户端的工作环境和各服务器的属性启动：在面板上单击 Mouse 右键或用Mouse 左键点击图标●Server...服务器设置（管理所有服务器）：安装、打开、停止、安全性、属性等。

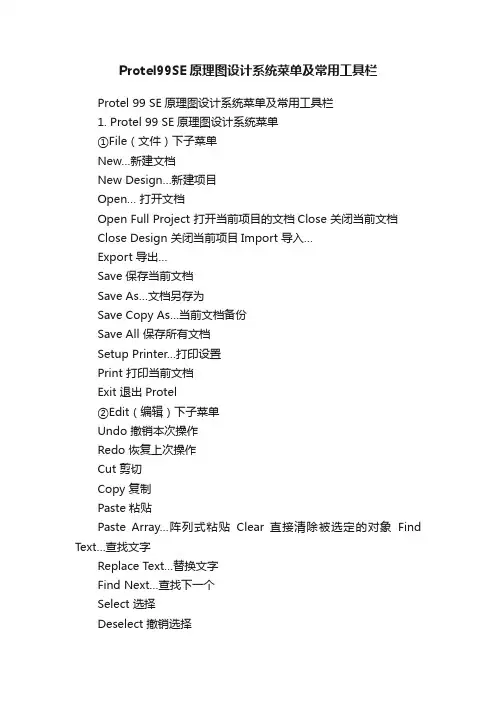

Protel99SE原理图设计系统菜单及常用工具栏Protel 99 SE原理图设计系统菜单及常用工具栏1. Protel 99 SE原理图设计系统菜单①File（文件）下子菜单New…新建文档New Design…新建项目Open… 打开文档Open Full Project 打开当前项目的文档Close 关闭当前文档Close Design 关闭当前项目Import 导入…Export 导出…Save 保存当前文档Save As…文档另存为Save Copy As…当前文档备份Save All 保存所有文档Setup Printer…打印设置Print 打印当前文档Exit 退出Protel②Edit（编辑）下子菜单Undo 撤销本次操作Redo 恢复上次操作Cut 剪切Copy 复制Paste 粘贴Paste Array…阵列式粘贴Clear 直接清除被选定的对象Find Text…查找文字Replace Text…替换文字Find Next…查找下一个Select 选择Deselect 撤销选择Toggle Selection 选择切换Delete 清除（鼠标单击被选定的对象）Change 打开属性对话框（鼠标单击被选定的对象）Move 移动对象Align 排列对象Jump 跳转（可跳转到标记或者图纸的原点）Set Location Marks 设置标记Increment Part Number 功能单元序号增量变化Export to Spread…生成更详细的元器件清单（XLS文件）③View(视图)下子菜单Fit document 放大整个文档到窗口Fit All Objects 放大所有对象到窗口Area 区域放大Around Point 放大微小区域50% 50%缩放100% 100%缩放200% 200%缩放400% 400%缩放Zoom In 放大Zoom Out 缩小Pan 以鼠标处为屏幕中心缩放Refresh 刷新Design Manager 设计管理器开关Status Bar 状态栏开关Command Status 命令栏开关ToolBars 工具栏开关Visible Grid 可视栅格设置对话框开关Snap Grid 捕捉栅格设置对话框开关Electrical Grid 电气栅格设置对话框开关④Place(放置)下子菜单Bus 放置总线Bus Entry 放置总线入口Part…放置元器件Junction 放置连接点Power Port 放置电源（地）Wire 放置导线Net Label 放置网络标号Port 放置I/O端口Sheet Symbol 放置图纸符号Add Sheet Entry 放置图纸入口Directives 放置非ERC点等Annotation 放置字符串Text Frame 放置文本框Drawing Tools 绘图工具栏开关Process Container 放置过程容器标志⑤Design（设计）下子菜单Update PCB…更新到PCB Browse Library…打开元器件浏览器Add/Remove Library…添加、删除元器件库Make Project Library 生成项目元器件库Update Parts In Cache 更新缓存中的部件Template 模板Create Netlist…创建网络表Create Sheet From Symbol 由图纸符号创建图纸Create Symbol From Sheet 由图纸创建图纸符号Options…打开文档属性对话框⑥Tools（工具）下子菜单ERC…启动电气规则检查Find Component…查找元器件Up/Down Hierarchy 层次电路切换Complex To Simple 将层次电路的复杂式结构转换为简单式结构Annotate…统一修改标号Back Anotate…按文件内容对元器件标号Database Links…使用数据库内容更新原理图Process Containers 过程容器Cross Probe 原理图与PCB间交互查找Select PCB Components 到PCB查看选定元器件Preferences…打开参数选择对话框⑦Report（报告）下子菜单Selected Pins…查看被选定的引脚Bill of Material 生成元器件清单Design Hierarchy 生成层次设计表Cross Reference 生成交叉参考表Add Port References（Flat）添加端口参考Add Port References(Hierarchical) 添加端口参考（层次设计）Remove Port References 清除端口参考Netlist Compare…生成网络比较表2. Protel 99 SE原理图设计系统常用工具栏①画线工具栏如图附录1-1所示，由左至右、由上至下依此为：放置导线、放置总线、放置总线入口、放置网络标号、放置电源（地）、放置元件、放置图纸符号、放置图纸入口、放置端口、放置连接点、放置忽略ERC检查点、放置PCB布线指示。
