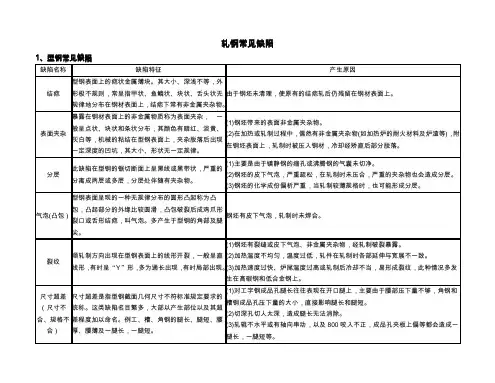

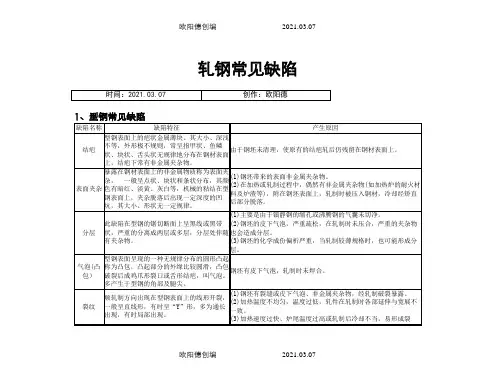

轧钢常见缺陷

冷轧带钢边鼓缺陷产生原因与控制措施全文共四篇示例，供读者参考第一篇示例：冷轧带钢是一种重要的金属材料，广泛应用于建筑、汽车、机械制造等领域。

在生产过程中，冷轧带钢常常会出现边鼓缺陷，影响产品质量。

本文将从冷轧带钢边鼓缺陷的产生原因和控制措施两方面进行探讨。

一、冷轧带钢边鼓缺陷产生原因：1. 轧辊质量不良：轧辊表面粗糙度大、硬度不足或不均匀，会导致轧件表面质量不良，进而引起边鼓缺陷的产生。

2. 轧辊边缘磨损严重：轧辊边缘磨损加剧，造成轧件边部挤压不平整，易产生边鼓缺陷。

3. 轧件冷却不均匀：冷却水量不足或水压不稳定会导致轧件温度分布不均匀，使得边部冷却速度不一致，进而引发边鼓缺陷。

4. 锯切不准确：如果在冷轧带钢的切割过程中，锯切位置不准确或锯切刀具损坏，容易导致边部挤压变形，产生边鼓缺陷。

5. 压下力控制不好：在轧制过程中，如果压下力控制不好，会造成轧辊与轧件之间的挤压不均匀，容易形成边鼓缺陷。

1. 提高轧辊质量：选用优质的轧辊材料，确保轧辊表面光滑、硬度均匀，减少轧辊对轧件表面的损伤。

2. 加强轧辊维护：定期检查轧辊边缘磨损情况，及时更换或修复磨损严重的轧辊，确保轧辊边缘的平整度。

3. 控制冷却工艺：合理设置冷却水量和水压，确保轧件冷却均匀，避免轧件边部出现温差过大的情况。

4. 加强锯切管理：对切割设备进行定期维护保养，确保切割精度和品质，避免因切割不准确导致的边鼓缺陷。

冷轧带钢边鼓缺陷的产生原因复杂多样，需要生产企业在生产过程中严格控制各项工艺参数，加强设备维护保养，提高操作技术水平，才能有效避免边鼓缺陷的产生，确保产品质量。

希望通过本文的介绍，能够对冷轧带钢生产企业提供一定的参考和帮助。

【以上内容仅供参考】。

第二篇示例：冷轧带钢是一种重要的金属材料，广泛应用于各种领域。

但是在生产过程中，冷轧带钢边鼓缺陷是经常出现的一种质量问题，给生产造成了一定的影响。

本文将从边鼓缺陷的产生原因和相应的控制措施进行探讨，希望对相关行业提供一些参考。

轧钢质量缺陷、产生原因心得
轧钢产生质量缺陷这一问题，我对此有所体会。

我认为轧钢质量缺陷产生的原因主要是：
1.板坯加热制度不合理或加热操作不当生成较厚且较致密的铁皮，除鳞时难以除尽，轧制时被压入钢板表面上。

2.由于高压除鳞水压力低、水咀堵塞、水咀角度安装不合理或操作不当等原因，使钢坯上的铁皮未除尽，轧制时被压入到钢板表面上。

3.氧发生较多，含硅化铁皮在沸腾钢中较高的钢中易产生红铁皮。

4.轧辊表面粗糙。

5.辊形曲线不合理，轧辊磨损不均匀。

6.压下量分配不合理。

7.轧辊辊缝调整不良或轧件跑偏。

8.轧辊冷却不均。

9.轧件温度不均。

10.卷取机前的侧导板开口度过小等。

11.板坯上原有的裂缝、针状气孔等缺陷未清理干净，轧制后残
留在轧件表面上。

12.含铜钢因加热温度控制不当，易产生网裂。

13.因轧辊受热不均、冷却不当及疲劳破坏等，造成轧辊产生裂纹，轧制后在轧件表面上呈凸起的龟纹。

对于轧钢质量问题我总结出以上可能造成的原因，我相信，只要合理规避这些问题，就能很好地解决轧钢质量缺陷的问题。

轧制缺陷及质量控制一、引言轧制是金属加工过程中的一种重要工艺，用于将金属坯料通过辊道进行塑性变形，以达到所需的形状和尺寸。

然而，在轧制过程中，往往会浮现一些缺陷，如裂纹、凹陷、气泡等，这些缺陷会严重影响产品的质量和性能。

因此，对轧制缺陷进行有效的控制和管理是至关重要的。

二、轧制缺陷的分类1. 表面缺陷：包括轧痕、划痕、氧化皮等。

2. 内部缺陷：包括裂纹、夹杂物、气泡等。

3. 尺寸偏差：包括厚度偏差、宽度偏差等。

三、轧制缺陷的原因1. 材料因素：材料的成份、纯度、硬度等会直接影响轧制过程中的缺陷产生。

2. 工艺因素：包括轧制温度、轧制速度、轧制压力等。

3. 设备因素：轧机的性能、磨损程度、润滑状况等也会对轧制缺陷产生影响。

四、轧制缺陷的控制方法1. 材料选择：选择质量好、成份均匀的原材料，减少轧制过程中的缺陷产生。

2. 工艺优化：合理控制轧制温度、轧制速度和轧制压力，以减少缺陷的产生。

3. 设备维护：定期检查和维护轧机设备，确保其性能稳定，减少轧制缺陷的发生。

4. 润滑控制：选择合适的润滑剂，保证轧制过程中的润滑效果，减少磨擦和磨损，降低缺陷产生的可能性。

五、质量控制措施1. 检测方法：采用超声波、X射线、磁粉探伤等非破坏性检测方法，及时发现和排除轧制缺陷。

2. 检测设备：使用高精度的检测设备，确保对轧制缺陷的检测准确性和可靠性。

3. 检测标准：制定严格的轧制缺陷检测标准，明确缺陷的类型、数量和尺寸要求。

4. 检测频率：根据产品的重要性和应用领域，确定合理的检测频率，确保产品质量的稳定性和可靠性。

六、案例分析以某钢铁公司为例，该公司采用了先进的轧制设备和严格的质量控制措施，成功地控制了轧制缺陷的发生。

通过优化工艺参数，选择高质量的原材料，并定期进行设备维护和润滑控制，该公司的产品质量得到了有效提升。

同时，该公司还建立了完善的质量检测体系，采用先进的检测设备和严格的检测标准，确保产品质量的稳定性和可靠性。

轧制缺陷及质量控制一、引言轧制是金属加工中的一种重要工艺，用于将金属坯料通过轧机进行塑性变形，以获得所需的形状和尺寸。

然而，在轧制过程中，由于各种因素的影响，会产生一些缺陷，如裂纹、夹杂物、表面缺陷等，这些缺陷会严重影响产品的质量和性能。

因此，对轧制缺陷进行有效的控制和管理，是确保产品质量的关键。

二、轧制缺陷的分类1. 表面缺陷：包括轧痕、轧花、氧化皮、划伤等。

2. 内部缺陷：包括夹杂物、裂纹、孔洞等。

3. 尺寸偏差：包括厚度偏差、宽度偏差等。

三、轧制缺陷的原因分析1. 材料因素：原材料的质量和成份会直接影响轧制过程中的缺陷产生。

如含有夹杂物、氧化皮等。

2. 工艺参数：轧制过程中的轧制力、轧制速度、轧制温度等参数的控制不当，会导致缺陷的产生。

3. 设备状况：轧机的磨损、不平衡等问题会影响轧制质量。

4. 操作人员：操作人员的技术水平和经验也会对轧制质量产生影响。

四、轧制缺陷的质量控制方法1. 前期控制：在轧制前对原材料进行严格的检查和筛选，确保材料的质量符合要求。

2. 工艺参数控制：根据产品的要求和轧制材料的特性，合理设置轧制力、轧制速度、轧制温度等参数，以减少缺陷的产生。

3. 设备维护：定期对轧机进行检修和维护，确保设备的正常运行，减少设备因素对轧制质量的影响。

4. 操作人员培训：加强对操作人员的培训和技术指导，提高其对轧制过程中缺陷产生原因的认识和处理能力。

5. 检测方法：采用先进的无损检测技术，如超声波检测、磁粉检测等，对轧制产品进行全面的检测，及时发现和排除缺陷。

6. 质量管理体系：建立完善的质量管理体系，包括质量控制计划、质量检验记录、质量问题分析等，确保轧制产品的质量稳定可控。

五、案例分析某钢铁厂在轧制过程中，时常浮现轧制缺陷问题，导致产品质量不稳定，客户投诉频繁。

经过对生产过程的分析和改进，采取了以下措施：1. 强化原材料的筛选工作，严格控制夹杂物和氧化皮的含量。

2. 优化工艺参数，合理调整轧制力、轧制速度和轧制温度，降低缺陷的产生率。

钢板常见质量缺陷及原因分析一、热轧钢板1辊印：是一组具有周期性、大小形状基本一致的凹凸缺陷，并且外观形状不规则。

原因：1）一方面由于辊子疲劳或硬度不够使辊面一部分掉肉边凹；另一方面可能是辊子表面粘有异物，使表面部分呈凸出状；2）轧钢或精整加工时，压入钢板表面形成凹凸缺陷。

2表面夹杂：在钢板表面有不规则的点状块状或车条状的非金属夹杂物，其颜色一般呈红棕色、黄褐色、灰白色或灰黑色。

原因：1）板坯皮下夹杂轧后暴露，或板坯原有的表面夹杂轧后残留在钢板表面上；2）加热炉耐火材料及泥沙等非金属物落在板坯表面上，轧制时压入板面。

3氧化铁皮：氧化铁皮一般粘附在钢板表面，分布于板面的局部或全部，呈黑色或红棕色；铁皮有的疏松脱落，有的压入板面不易脱落；根据外观形状不同有：红铁皮、块状铁皮、条状铁皮、线状铁皮、木纹状铁皮、流星状铁皮、纺锤状铁皮、拖曳状铁皮和散状铁皮等，其压入深度有深有浅。

原因：1）压入氧化铁皮的生成取决于板坯加热条件，加热时间逾长，加热温度愈高，氧化气氛愈强，生成氧化铁皮就愈多，而且不容易脱落，产生一次铁皮难于除尽，轧制时被压入钢板表面上；2）大立辊设定不合理，铁皮未挤松，难于除掉；3）由于高压除鳞水管的水压低，水咀堵塞，水咀角度不对及使用不当等原因，使钢板表面的铁皮没有除尽，轧制后被压入到钢板表面；4）氧化铁皮在沸腾钢中发生较多，在含硅较高的钢中容易产生红铁皮。

4厚薄不均：钢板各部分厚度不一致称厚薄不均，凡厚度不均匀的钢板，一般为偏差过大，局部钢板厚度超过规定的允许偏差。

原因：1）辊缝的调整和辊型的配置不当；2）轧辊和轧辊两侧的轴瓦磨损不一样；3）板坯加热温度不均。

5麻点：钢板表面呈现有局部或连续的凹坑叫麻点，其大小不同，深度不等。

原因是加热过程中，板坯氧化严重，轧制时铁皮压入表面，脱落后形成细小的凹坑。

6气泡：钢板表面上有无规律分布的圆形凸包，有时呈蚯蚓式的直线状，其外缘比较光滑，内有气体；当气泡轧破后，呈现不规则的细裂纹；某些气泡不凸起，经平整后，表面光亮，剪切断面呈分层状。

轧制缺陷及质量控制一、引言轧制是金属加工过程中的一种重要工艺，用于将金属坯料通过压力和摩擦力的作用，使其产生塑性变形，从而得到所需形状和尺寸的金属产品。

然而，在轧制过程中，由于各种因素的影响，可能会出现一些缺陷，如裂纹、气孔、夹杂物等，这些缺陷会极大地影响产品的质量和性能。

因此，对轧制缺陷进行有效的控制和管理至关重要。

二、轧制缺陷的分类根据轧制缺陷的性质和形态，可以将其分为以下几类：1. 表面缺陷：包括轧痕、划伤、氧化皮等，主要是由于轧辊和金属表面之间的摩擦和压力引起的。

2. 内部缺陷：包括夹杂物、气孔、裂纹等，主要是由于金属内部的不均匀组织或外来杂质引起的。

3. 尺寸偏差：包括厚度不均匀、宽度不一致等，主要是由于轧制过程中的工艺参数不当或设备故障引起的。

三、轧制缺陷的原因分析1. 材料因素：材料的成分和结构对轧制缺陷有重要影响。

例如，含有夹杂物或杂质的金属坯料容易在轧制过程中产生裂纹和气孔。

2. 工艺因素：轧制工艺参数的选择和控制对缺陷的形成和控制至关重要。

例如，轧制温度、轧制速度、轧制力等参数的不合理调整都可能导致缺陷的产生。

3. 设备因素：轧机的性能和状态对缺陷的形成和控制也有重要影响。

例如，轧辊的磨损、轧辊的几何形状、轧机的润滑和冷却系统等都会影响产品的质量。

四、轧制缺陷的质量控制措施为了有效控制轧制缺陷，提高产品的质量和性能，可以采取以下措施：1. 优化材料选择：选择质量好、含杂质少的金属坯料，减少夹杂物和杂质对产品质量的影响。

2. 严格控制工艺参数：根据不同的金属材料和产品要求，合理选择轧制温度、轧制速度、轧制力等参数，确保轧制过程中的温度和力的均匀分布。

3. 定期维护设备：定期对轧机进行维护和检修，保证轧辊的几何形状和表面光洁度，确保润滑和冷却系统的正常运行。

4. 引入先进的检测技术：利用先进的无损检测技术，如超声波检测、磁粉检测等，对轧制产品进行全面、准确的检测，及时发现和处理缺陷。

轧制缺陷及质量控制一、引言轧制是金属加工过程中的重要工艺之一，用于将金属材料通过压力使其发生塑性变形，从而得到所需的形状和尺寸。

然而，在轧制过程中，由于各种因素的影响，可能会产生缺陷，影响产品的质量。

因此，对轧制缺陷进行控制和管理是非常重要的。

二、轧制缺陷的分类1. 表面缺陷：包括划痕、氧化皮、皱纹等。

2. 内部缺陷：包括气孔、夹杂物、裂纹等。

3. 尺寸偏差：包括厚度偏差、宽度偏差等。

三、轧制缺陷的原因分析1. 材料因素：材料的化学成分、物理性质以及表面处理等都会对轧制过程中的缺陷产生影响。

2. 设备因素：轧机的结构、工作状态、润滑方式等都会对轧制过程中的缺陷产生影响。

3. 操作因素：操作人员的技术水平、操作规程的执行情况等都会对轧制过程中的缺陷产生影响。

四、轧制缺陷的质量控制方法1. 原材料选择：选择质量稳定、化学成分均匀的原材料，减少缺陷的发生。

2. 设备维护：定期对轧机进行检修和保养，确保设备的正常运行，减少缺陷的产生。

3. 工艺控制：严格控制轧制工艺参数，如轧制温度、轧制速度等，以减少缺陷的发生。

4. 检测手段：采用先进的无损检测技术，如超声波检测、X射线检测等，及时发现并排除缺陷。

5. 操作培训：加强操作人员的培训，提高其技术水平和操作规范性，减少人为因素对缺陷的影响。

五、轧制缺陷的质量控制效果评估1. 缺陷检测率：通过统计检测到的缺陷数量和总产量，计算缺陷检测率，以评估质量控制的效果。

2. 缺陷修复率：通过统计修复的缺陷数量和检测到的缺陷数量，计算缺陷修复率，以评估质量控制的效果。

3. 产品合格率：通过统计合格产品的数量和总产量，计算产品合格率，以评估质量控制的效果。

六、案例分析以某钢铁公司的轧制生产线为例，该公司采用了上述的质量控制方法，并进行了持续的改进。

经过一段时间的实践，缺陷检测率从原来的10%降低到了5%，缺陷修复率从原来的50%提高到了80%，产品合格率从原来的80%提高到了95%。

带钢轧制常见缺陷原因分析结疤(M01)图7-1-1图7-1-21•缺陷特征附着在钢带表面，形状不规则翘起的金属薄片称结疤。

呈现叶状、羽状、条状、鱼鳞状、舌端状等。

结疤分为两种，一种是与钢的本体相连结，并折合到板面上不易脱落；另一种是与钢的本体没有连结，但粘合到板面上，易于脱落，脱落后形成较光滑的凹坑。

2•产生原因及危害产生原因：①板坯表面原有的结疤、重皮等缺陷未清理干净，轧后残留在钢带表面上；②板坯表面留有火焰清理后的残渣，经轧制压入钢带表面。

危害：导致后序加工使用过程中出现金属剥离或产生孔洞。

3•预防及消除方法加强板坯质量验收，发现板坯表面存在结疤和火焰清理后残渣应清理干净。

4•检查判断用肉眼检查；不允许存在结疤缺陷，对局部结疤缺陷，允许修磨或切除带有结疤部分带钢的方法消除，如结疤已脱落，则比照压痕缺陷处理。

7.2 气泡(M02)图7-2-1闭合气泡图7-2-2 口气泡图7-2-3开口气泡1•缺陷特征钢带表面无规律分布的圆形或椭圆形凸包缺陷称气泡。

其外缘较光滑，气泡轧破后，钢带表面出现破裂或起皮。

某些气泡不凸起，经平整后，表面光亮，剪切断面呈分层状。

2•产生原因及危害产生原因：①因脱氧不良、吹氮不当等导致板坯内部聚集过多气体；②板坯在炉时间长，皮下气泡暴露或聚集长大。

危害：可能导致后序加工使用过程中产生分层或焊接不良。

3•预防及消除方法①加强板坯质量验收，不使用气泡缺陷暴露的板坯；②严格按规程加热板坯，避免板坯在炉时间过长。

4•检查判断用肉眼检查；不允许存在气泡缺陷。

7.3表面夹杂(M03)图7-3-1图7-3-21•缺陷特征板坯中的夹杂或夹渣经轧制后在钢带表面暴露的块状或长条状的夹杂缺陷称表面夹杂。

其颜色一般呈棕红色、黄褐色、灰白色或灰黑色。

2•产生原因及危害产生原因：板坯皮下夹杂轧后暴露或板坯原有的表面夹杂轧后残留在带钢表面。

危害：可能导致后序加工过程中产生孔洞、开裂、分层。

3•预防及消除方法加强板坯检查验收，不使用表面存在严重夹杂或夹渣的板坯。

轧制缺陷及质量控制轧制是金属加工过程中常见的一种方法，但在轧制过程中可能会出现各种缺陷，影响产品质量。

因此，对轧制缺陷的控制是非常重要的。

本文将从轧制缺陷的定义、分类、原因、检测方法和质量控制措施等方面进行详细介绍。

一、轧制缺陷的定义1.1 轧制缺陷是指在金属轧制过程中出现的各种缺陷，如裂纹、气泡、夹杂物等。

1.2 这些缺陷可能会导致产品表面不平整、内部组织不均匀、性能下降等问题。

1.3 轧制缺陷的存在严重影响产品的质量和使用寿命。

二、轧制缺陷的分类2.1 表面缺陷：如划痕、皱纹、氧化皮等。

2.2 内部缺陷：如夹杂物、气泡、夹杂等。

2.3 尺寸缺陷：如厚度不均匀、偏差过大等。

三、轧制缺陷的原因3.1 材料原因：如原材料质量差、含杂质过多等。

3.2 工艺原因：如轧制温度、轧制速度、轧制压力等参数控制不当。

3.3 设备原因：如轧机设备老化、维护不及时等。

四、轧制缺陷的检测方法4.1 目视检测：通过肉眼观察产品表面和截面来检测缺陷。

4.2 磁粉探伤：利用磁粉粒在缺陷处产生磁粉堆积，通过观察磁粉分布来检测缺陷。

4.3 超声波探伤：利用超声波在材料内部传播的原理来检测内部缺陷。

五、轧制缺陷的质量控制措施5.1 加强原材料质量控制，确保原材料无夹杂物、氧化皮等缺陷。

5.2 优化轧制工艺参数，合理控制轧制温度、速度、压力等参数。

5.3 定期维护和保养轧机设备，确保设备运行稳定、精度高。

综上所述，轧制缺陷是金属加工过程中常见的问题，但通过严格的质量控制措施和有效的检测方法，可以有效减少轧制缺陷的发生，提高产品质量和生产效率。

希望本文的介绍能对相关行业的从业人员有所帮助。
