下载文档原格式
钢构件中常见缺陷的种类及产生的原因一、钢焊缝中常见缺陷及产生的原因1、外观缺陷（1）咬边:由于焊接参数选择不当，或操作方法不正确，沿焊趾的母材部位产生的沟槽或凹陷。
（2）焊瘤：焊接过程中，熔化金属流淌到焊缝之外未熔化的母材上所形成的金属瘤。
（3）、凹坑:焊后在焊缝表面或焊缝背面形成的低于母材表面的局部低洼部分。
（4）、未焊满：由于填充金属不足，在焊缝表面形成的连续或断续的沟槽。
（5）、烧穿：焊接过程中，熔化金属自坡口背面流出，形成穿孔的缺陷。
（6）、其他表面缺陷①表面成形不良②错边③塌陷④弧坑⑤焊接变形2、气孔:焊接时，熔池中的气泡在凝固时未能逸出而残留下来所形成的空穴。
气孔可分为密集气孔、条虫状气孔和针状气孔等。
3、夹渣:焊后残留在焊缝中的焊渣。
4、焊接裂纹:在焊接应力及其他致脆因素共同作用下，焊接接头中局部地区的金属原子结合力遭到破坏而形成的新界面所产生的缝隙。
它具有尖锐的缺口和大的长宽比的特征。
5、未焊透:焊接时接头根部未完全熔透的现象，对对接焊缝也指焊缝深度未达到设计要求的现象。
6．未熔合:熔焊时，焊道与母材之间或焊道与焊道之间，未完全熔化结合的部分，电阻点焊指母材与母材之间未完全熔化结合的部分。
二、铸件中常见缺陷及产生的原因序缺陷名称缺陷特征1 气孔在铸件内部、表面或近于表面处，有大小不等的光滑孔眼，形状有圆的、长的及不规则的，有单个的，也有聚集成片的。
颜色有白色的或带一层暗色，有时覆有一层氧化皮。
2 缩孔在铸件厚断面内部、两交界面的内部及厚断面和薄断面交接处的内部或表面，形状不规则，孔内粗糙不平，晶粒粗大。
3 疏松在铸件内部微小而不连贯的缩孔，聚集在一处或多处，晶粒粗大，各晶粒间存在很小的孔眼，水压试验时渗水。
4 密集气孔在铸件内部或表面形状不规则的孔眼。
孔眼不光滑，里面全部或部分充塞着熔渣。
5 热裂在铸件上有穿透或不穿透的裂纹（注要是弯曲形的），开裂处金属表皮氧化。
6 冷裂在铸件上有穿透或不穿透的裂纹（主要是直的），开裂处金属表皮氧化。
科普知识
钢铁材料常见缺陷（图谱）及产生原因
我们在材料采购、生产加工以及试验检测过程中，经常发现材料中存在这样那样不同程度的缺陷，有的缺陷可能直接影响到使用。
为了进一步了解和识别缺陷成因及其对构件的影响，与大家共同学习，共同提高，
第一部分为“钢铁材料常见缺陷及产生原因”; 第二部分为“缺陷图谱”；“图谱”部分是笔者多年收集、整理、编写而成，供大家参考。
（一）钢铁材料常见缺陷及产生原因
型钢常见缺陷
重轨常见缺陷
线材常见缺陷
中厚板常见缺陷
热轧板（卷）常见缺陷
冷轧板（卷）常见缺陷
镀锌板（卷）常见缺陷
镀锡板（卷）常见缺陷
彩涂板（卷）常见缺陷
硅钢产品常见缺陷
二：缺陷图谱
图1-8为弯曲试验缺陷，图9-21为拉伸断口
图1:刮伤图2：角钢中夹渣分层图3：角钢夹渣分层图4：夹杂分层
图5：气泡起层图6：三分层缺陷
图7：气泡形成三分层图8：角钢上的缩管分层
图9：结晶状断口和星状断口图10：全杯状断口和半杯状断口
图11：菊花状断口和燕尾断口图12：燕尾断口和斜断口
图13：中心增碳和心部增碳图14：心部增碳
图15：表面增碳图16：结晶胎性断口和残余增碳
图17：结晶胎性断口和残余缩孔断口图18：残余缩孔断口和残余缩孔
精品文档
精品文档
图19：缩孔断口和缩孔横截面劈开成二半 图20：缩孔断口
图21：白点断口和劈开断口。
钢铁材料常见缺陷及其产生原因-----------------------作者：-----------------------日期：科普知识钢铁材料常见缺陷（图谱）及产生原因我们在材料采购、生产加工以及试验检测过程中，经常发现材料中存在这样那样不同程度的缺陷，有的缺陷可能直接影响到使用。
为了进一步了解和识别缺陷成因及其对构件的影响，与大家共同学习，共同提高，第一部分为“钢铁材料常见缺陷及产生原因”; 第二部分为“缺陷图谱”；“图谱”型钢常见缺陷部分是笔者多年收集、整理、编写而成，供大家参考。
（一）钢铁材料常见缺陷及产生原因重轨常见缺陷线材常见缺陷中厚板常见缺陷热轧板（卷）常见缺陷冷轧板（卷）常见缺陷镀锌板（卷）常见缺陷镀锡板（卷）常见缺陷彩涂板（卷）常见缺陷硅钢产品常见缺陷结瘤带钢表面粘附有细小坚硬的颗粒物，呈星星点点地分布。
少量轻微点状压印。
严重的压印，使带锕面凹入，另一面相应凸起。
(1)在高温氧化气氛中石墨碳套辊的孔隙被逐渐氧化扩大，带铜带人炉内的细铁粉在孔隙处堆积起来，高温下结成瘤。
(2)由于碱洗工艺(碱液温度、浓度、洗刷辊磨损)达不到规定要求，使带钢表面上的轧制油没有洗干净，从而带进炉内的铁粉多并堆积在碳套的孔隙处。
碳套在高温和过氧化气氛下加速碳套的孔隙氧化，并使其逐渐扩大易于堆积铁粉。
涂层不良成品钢带(片)表面呈花斑，淙布不均，发粉，发粘起皮，漏涂等。
(1)潦层液质量差或涂液污染。
(2)涂层辊压下控制不当或涂层辊辊面损伤。
(3)涂层工艺执行不当。
(4)涂层前板面底层不良。
氧化色（无取向硅钢）产品涂层前、后带钢表面有兰色、黑色，或涂层后有浑苇色出现。
(1)炉内的露点高或吸人空气。
(2)保护气体的含氧量高或保护气体使用中断。
涂层过烧（无取向硅钢）绝缘层起泡、剥离、无玻璃光泽，有时伴有板型发生改变(不平坦)。
电气、机械故障跑偏断带等造成停机，带钢在炉内时间长。
露晶带钢表面上可看到隐约可见的晶粒。

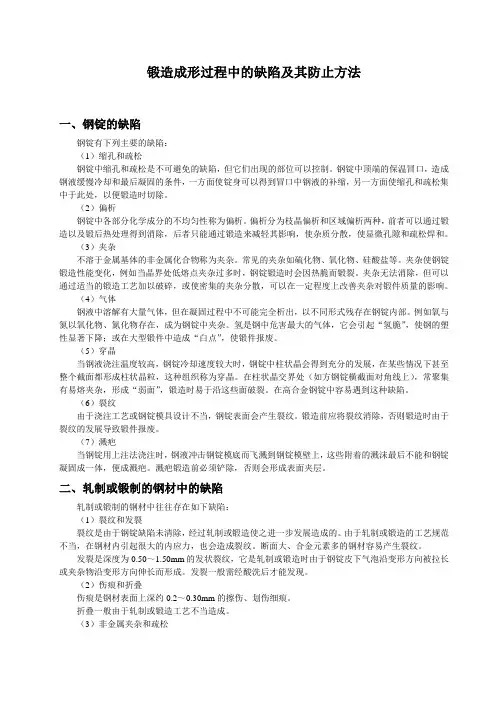

锻造成形过程中的缺陷及其防止方法一、钢锭的缺陷钢锭有下列主要的缺陷：（1）缩孔和疏松钢锭中缩孔和疏松是不可避免的缺陷，但它们出现的部位可以控制。
钢锭中顶端的保温冒口，造成钢液缓慢冷却和最后凝固的条件，一方面使锭身可以得到冒口中钢液的补缩，另一方面使缩孔和疏松集中于此处，以便锻造时切除。
（2）偏析钢锭中各部分化学成分的不均匀性称为偏析。
偏析分为枝晶偏析和区域偏析两种，前者可以通过锻造以及锻后热处理得到消除，后者只能通过锻造来减轻其影响，使杂质分散，使显微孔隙和疏松焊和。
（3）夹杂不溶于金属基体的非金属化合物称为夹杂。
常见的夹杂如硫化物、氧化物、硅酸盐等。
夹杂使钢锭锻造性能变化，例如当晶界处低熔点夹杂过多时，钢锭锻造时会因热脆而锻裂。
夹杂无法消除，但可以通过适当的锻造工艺加以破碎，或使密集的夹杂分散，可以在一定程度上改善夹杂对锻件质量的影响。
（4）气体钢液中溶解有大量气体，但在凝固过程中不可能完全析出，以不同形式残存在钢锭内部。
例如氧与氮以氧化物、氮化物存在，成为钢锭中夹杂。
氢是钢中危害最大的气体，它会引起“氢脆”，使钢的塑性显著下降；或在大型锻件中造成“白点”，使锻件报废。
（5）穿晶当钢液浇注温度较高，钢锭冷却速度较大时，钢锭中柱状晶会得到充分的发展，在某些情况下甚至整个截面都形成柱状晶粒，这种组织称为穿晶。
在柱状晶交界处（如方钢锭横截面对角线上），常聚集有易熔夹杂，形成“弱面”，锻造时易于沿这些面破裂。
在高合金钢锭中容易遇到这种缺陷。
（6）裂纹由于浇注工艺或钢锭模具设计不当，钢锭表面会产生裂纹。
锻造前应将裂纹消除，否则锻造时由于裂纹的发展导致锻件报废。
（7）溅疤当钢锭用上注法浇注时，钢液冲击钢锭模底而飞溅到钢锭模壁上，这些附着的溅沫最后不能和钢锭凝固成一体，便成溅疤。
溅疤锻造前必须铲除，否则会形成表面夹层。
二、轧制或锻制的钢材中的缺陷轧制或锻制的钢材中往往存在如下缺陷：（1）裂纹和发裂裂纹是由于钢锭缺陷未清除，经过轧制或锻造使之进一步发展造成的。
钢材常见缺陷及原因、圆钢1划伤特征：一般呈直线型沟痕，可见沟底，长度由肉眼刚刚可见到几毫米不等，长度自几毫米至几米不等，可断续分布，也可能通长分布。
原因：导卫表面不光滑，有毛刺或磨损严重；滚动导轮不转或磨损严重；翻钢板表面不光滑刮伤；在运输过程中辊道盖板等刮伤。
2折叠特征：沿轧制方向呈直线状分布，外形似裂纹，边缘有时呈锯齿状，连续或断续分布，深浅不一，内有氧化铁皮，在横断面上看，一般呈折角。
原因：前某一道次出耳子；前某道次产生划伤、轴错、轧槽损坏或磨损严重、飞边等；原料表面有尖锐棱角或裂纹。
3结疤特征：一般呈舌形或指甲形，宽而厚的一端和基体相连；有时其外形呈一封闭的曲线，嵌在钢材表面上。
原因：前一孔型轧槽损坏破损或磨损严重；外界金属落在轧件上被带入孔型，压入钢材表面；前一道次轧件表面有深度较大的凹坑。
4耳子特征：出现于成品的两旁辊缝处，呈平行于轴线的突起条状。
有两侧耳子、单侧耳子、全长出耳、局部出耳和周期出耳等。
原因：孔型设计不良，宽展估计过小；成品前料型高度较大；成品孔辊缝小；终轧温度低，宽展增加；成品导板安装不正、尺寸大或磨损严重；横梁或导板盒松动；轧槽更换错误或轧机轴承损坏。
5弯曲特征：有头部弯曲、局部弯曲、全长弯曲等。
原因：出口导卫安装过高或过低；温度不均；上下辊径差过大；冷床不平，成品在冷床上排列不齐，移动速度不一致，翻钢设备不良；冷却水分布不均匀，成品冷却不均；精整操作不良。
6翘皮特征：呈鱼鳞状或分层翘起的薄皮，大部分是生根的，也有不生根的。
原因：导卫装置加工或安装不良，围盘有尖锐棱角，刮伤了轧件表面，再轧后，引起翘皮；输送辊道表面粗糙，刮起伤了轧件表面，再轧后造成翘皮；轧件带有薄耳子；轧槽磨损严重，轧件在孔型内打滑；连铸坯内部有较大的皮下气泡，轧后破裂形成翘皮。
7表面夹杂特征：一般呈点状、条状或块状分布，其颜色有暗红、暗黄、灰白等，机械地粘结在成品表面上，不易剥落，且有一定的深度。

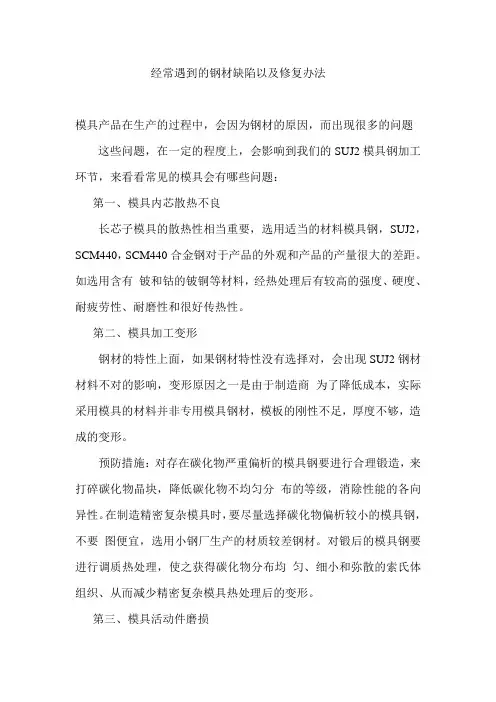

经常遇到的钢材缺陷以及修复办法模具产品在生产的过程中，会因为钢材的原因，而出现很多的问题这些问题，在一定的程度上，会影响到我们的SUJ2模具钢加工环节，来看看常见的模具会有哪些问题：第一、模具内芯散热不良长芯子模具的散热性相当重要，选用适当的材料模具钢，SUJ2，SCM440，SCM440合金钢对于产品的外观和产品的产量很大的差距。
如选用含有铍和钴的铍铜等材料，经热处理后有较高的强度、硬度、耐疲劳性、耐磨性和很好传热性。
第二、模具加工变形钢材的特性上面，如果钢材特性没有选择对，会出现SUJ2钢材材料不对的影响，变形原因之一是由于制造商为了降低成本，实际采用模具的材料并非专用模具钢材，模板的刚性不足，厚度不够，造成的变形。
预防措施：对存在碳化物严重偏析的模具钢要进行合理锻造，来打碎碳化物晶块，降低碳化物不均匀分布的等级，消除性能的各向异性。
在制造精密复杂模具时，要尽量选择碳化物偏析较小的模具钢，不要图便宜，选用小钢厂生产的材质较差钢材。
对锻后的模具钢要进行调质热处理，使之获得碳化物分布均匀、细小和弥散的索氏体组织、从而减少精密复杂模具热处理后的变形。
第三、模具活动件磨损在模具生产完成之后，模具钢会有相应的影响，SUJ2模具中活动件位置硬度不够，有锋角，选材不当等也是造成磨损的原因。
对于腐蚀性强的制品和有相当硬度、有填料的塑料，我们选用地材料表面要耐腐蚀和表面硬度要高，具备了这些特性，我们就可以很好的把握这些趋势。
微信公众号：hcsteel第四、模具钢外层断裂在SUJ2模具钢选择之后，在锻打的过程中，会出现一定的压力差，锻打的模具材料由于温度控制不当，本身就已开裂，碰到这种情况，只有换模板。
生产中的开裂乃至断裂的模板，往往是选用的材料热处理硬度过高，应力过大造成的，这些过程，就是我们平常遇到的一些问题。
钢铁材料常见缺陷及其产生原因引言钢铁材料是工业生产中常用的材料之一，具有良好的力学性能和耐久性。
然而，由于制造过程中的各种因素，钢铁材料往往会出现一些缺陷。
本文将介绍钢铁材料常见的缺陷，探讨其产生的原因，并提出相应的解决方案。
一、气孔气孔是钢铁材料中常见的缺陷之一。
它们是由于熔体中的气体无法完全排除而形成的孔洞。
气孔的出现会降低钢铁材料的强度和韧性，导致材料易于断裂。
产生原因气孔的产生主要与以下几个因素有关：1.气体残留：在钢铁制造过程中，熔体中的气体不能完全排除，导致气孔的形成。
2.不良包壳材料：在铸造过程中使用的包壳材料可能含有化学成分，当熔体进入包壳时，会释放出气体并形成气孔。
3.渣浆不均匀：如果熔体中的渣浆没有均匀分布，会导致气孔的形成。
解决方案为了减少气孔的产生，可以采取以下措施：1.加强熔体的搅拌：通过加大搅拌力度，可以促使气体顺利排除。
2.选择合适的包壳材料：使用不含有气体产生物质的包壳材料，可以减少气孔的形成。
3.控制渣浆成分：保证渣浆成分的均匀分布，可以防止气孔的出现。
二、夹杂物夹杂物是钢铁材料中常见的缺陷之一。
它们是由于在钢铁制造过程中，杂质无法被完全排除而形成的。
夹杂物会降低钢铁材料的力学性能和耐蚀性，影响其使用寿命。
产生原因夹杂物的产生主要与以下几个因素有关：1.不纯净原材料：如果原材料中存在杂质，这些杂质可能无法被完全去除，从而形成夹杂物。
2.冶炼过程不当：在冶炼过程中，温度、压力等因素的控制不当会导致夹杂物的形成。
3.金属液流动不畅：如果金属液的流动不畅，如存在死角、漩涡等情况，会导致夹杂物的形成。
解决方案为了减少夹杂物的产生，可以采取以下措施：1.选择优质原材料：使用净化程度高的原材料，能够有效降低夹杂物的含量。
2.控制冶炼参数：严格控制冶炼过程中的温度、压力等参数，确保金属的纯净度。
3.优化液流动态：通过改善冶炼设备的结构和增加搅拌力度，可以改善金属液的流动状态，减少夹杂物的形成。
科普知识钢铁材料常见缺陷（图谱）及产生原因我们在材料采购、生产加工以及试验检测过程中，经常发现材料中存在这样那样不同程度的缺陷，有的缺陷可能直接影响到使用。
为了进一步了解和识别缺陷成因及其对构件的影响，与大家共同学习，共同提高，第一部分为“钢铁材料常见缺陷及产生原因”; 第二部分为“缺陷图谱”；“图谱”部分是笔者多年收集、整理、编写而成，供大家参考。
（一）钢铁材料常见缺陷及产生原因型钢常见缺陷重轨常见缺陷线材常见缺陷中厚板常见缺陷热轧板（卷）常见缺陷冷轧板（卷）常见缺陷镀锌板（卷）常见缺陷镀锡板（卷）常见缺陷彩涂板（卷）常见缺陷硅钢产品常见缺陷露晶带钢表面上可看到隐约可见的晶粒。
(1)CA3线MgO底层含水率较高。
(2)带钢在CA3线过氢化或油污清洗不净。
(3)CB炉露点高。
保护气体中的含氧量高或含有水份。
(4)保护气体供给量不是。
(5)钢卷装CB炉前滞留时间长使MgO含水率增高。
(6)密封不严吸人空气。
二：缺陷图谱图1-8为弯曲试验缺陷，图9-21为拉伸断口图1:刮伤图2：角钢中夹渣分层图3：角钢夹渣分层图4：夹杂分层图5：气泡起层图6：三分层缺陷图7：气泡形成三分层图8：角钢上的缩管分层图9：结晶状断口和星状断口图10：全杯状断口和半杯状断口图11：菊花状断口和燕尾断口图12：燕尾断口和斜断口图13：中心增碳和心部增碳图14：心部增碳图15：表面增碳图16：结晶胎性断口和残余增碳图17：结晶胎性断口和残余缩孔断口图18：残余缩孔断口和残余缩孔图19：缩孔断口和缩孔横截面劈开成二半图20：缩孔断口图21：白点断口和劈开断口。
钢结构常见质量问题及防治措施一、钢材质量问题1、钢材表面裂纹、夹渣、分层、缺棱、结疤(重皮）、气泡、压痕（划痕）、氧化铁皮、锈蚀、麻点裂纹——钢材表面在纵横方向上呈现断断续续、形状不同的裂纹；夹渣——钢材内部有非金属物掺入；分层——在钢板的断面上出现顺钢板厚度方向分成多层；缺棱——沿钢材某侧面长度方向通长或局部出现缺少金属棱角，缺棱处表面较粗糙。
结疤（重皮）——钢材表面呈现局部薄皮状重叠；气泡——钢材表面局部呈现沙丘状的凸包；压痕——轧辊表面局部不平或有非轧件落入而经轧制后在钢材表面呈现的印迹，分布有一定规律性；氧化铁皮——钢材表面粘附着以铁为主的金属氧化物；锈蚀——钢材轧制后受潮氧化产生的氧化物；麻点——钢材表面呈凹凸不平的粗糙度，有局部的也有持续和周期性分布的。
【规范规定】《钢结构工程施工质量验收规范》G B50205条文规定：1、钢结构切割面或剪切面应无裂纹、夹渣、分层和大于1m m的缺棱。
2、钢结构端边或断口处不应有分层、夹渣等缺陷。
3、当钢材的表面有锈蚀、麻点或划痕等缺陷时，其深度不得大于该钢材厚度负允许偏差值的1/2。
4、钢材表面的锈蚀等级应符合现行国家标准《涂装前钢材表面锈蚀等级和除锈等级》G B8923规定的C级及C级以上。
5、矫正后的钢材表面，不应有明显的凹面或损伤，划痕深度不得大于0.5m m，且不应大于该钢材厚度负允许偏差的1/2。
《普通碳素结构钢和低合金结构钢热轧厚钢板》G B3274—2007条文规定：钢材表面不得有气泡、结疤、拉裂、折叠、夹杂和压入的氧化铁皮；【原因分析】1、产生裂纹的主要原因是钢材轧制冷却过程中产生应力而造成。
2、夹渣主要是锭胚粘有非金属夹杂物，在轧制时未脱落，也可能是在冶炼、烧铸过程中带入夹杂物，轧制后暴露出来的。
3、分层有两种情况，一种是非金属夹杂物存在于钢材内部，又称夹灰；另一种是厚度方向拉力不足，使用时造成的分层。
4、结疤中有较多的非金属夹杂物或氧化皮，不规则地分布在轧件上，而且局部与基本金属相连接。
钢中常见的冶金缺陷钢中常见的冶金缺陷通常包括裂纹、重皮(结疤) 表面呈舌状或鱼鳞片的翘起薄片、.折叠、气泡、疏松、缩孔残余、非金属夹杂物、金属夹杂物、过烧、晶粒粗大等等。
下面举各例说明：H型钢的生产与其他型钢相比，不仅工艺复杂，技术要求也高。
由于H型钢的工艺环节多，生产过程中任一方面的工艺控制不当都会导致产品出现缺陷、瑕疵、严重者报废。
如不控制好，必将降低成才率，增加生产成本。
H型钢常见缺陷：1.弯曲（弯头）特征：型钢沿垂直或水平方向呈现不平直的现象称为弯曲，一般为镰刀形或波浪形，仅只头部的弯曲叫弯头。
产生原因：(1)轧机调整不当，轧辊倾斜或跳动，上、下辊径差大，造成速度差大。
(2)出口卫板安装不正确，卫板梁过低或过高。
(3)轧件温度不均匀，使金属延伸不一致。
(4)冷床拉钢小车不同步或滑轨不光滑。
(5)运输辊道速度过快，容易把钢材头部撞弯。
(6)矫直温度过高，冷却后容易产生弯曲。
(7)成品捆扎长短不齐较大。
在运输中装卸不当。
(8)堆垛时不按规定进行。
(9)锯片用的太老，也容易产生弯头。
2.形状不正特征：型钢断面几何形状歪斜不正，这类缺陷对不同品种各异，名称繁多。
如工槽钢的内并外斜，弯腰挠度，角钢顶角大、小腿不平等。
产生原因：(1)矫直辊孔型设计不合理。
(2)矫直机调整操作不当。
(3)矫直辊磨损严重。
(4)轧辊磨损或成品孔出口卫板安装不良。
3.结疤特征：型钢表面上的疤状金属薄块。
其大小、深浅不等，外形极不规则，常呈指甲状、鱼鳞状、块状、舌头状无规律地分布在钢材表面上，结疤下常有非金属夹杂物。
产生原因：由于钢坯未清理，使原有的结疤轧后仍残留在钢材表面上。
4.表面夹杂特征：暴露在钢材表面上的非金属物质称为表面夹杂,一般呈点状、块状和条状分布，其颜色有暗红、淡黄、灰白等，机械的粘结在型钢表面上，夹杂脱落后出现一定深度的凹坑，其大小、形状无一定规律。
产生原因：(1)钢坯带来的表面非金属夹杂物。
(2)在加热或轧制过程中，偶然有非金属夹杂韧(如加热炉的耐火材料及炉渣等)，炉附在钢坯表面上，轧制时被压入钢材，冷却经矫直后部分脱落5.分层特征：此缺陷在型钢的锯切断面上呈黑线或黑带状，严重的分离成两层或多层，分层处伴随有夹杂物。
所有钢材常见缺陷及原因钢材是一种常用的金属材料，广泛应用于建筑、制造等领域。
然而，由于生产过程中的各种因素，钢材可能会出现各种缺陷。
以下是常见的钢材缺陷及其原因：1.气孔：气孔是在钢材中形成的空洞，通常由高温熔化过程中的气体造成。
这可能是由于钢材在熔化和凝固过程中产生的气体没有被完全排出。
2.夹杂物：夹杂物是在钢材中发现的杂质，如氧化物、硫化物、硅酸盐等。
这些杂质会降低钢材的强度和韧性，并可能导致断裂。
3.结晶偏析：在钢材中，存在着不同成分的偏析现象。
这是由于不同元素在熔融过程中的浓度差异所导致的。
结晶偏析可能导致钢材中局部区域的成分不均匀，从而降低材料的性能。
4.热裂纹：热裂纹是在钢材冷却过程中形成的裂纹，通常发生在高温的条件下。
这可能是由于钢材受到过快或不均匀的冷却导致的。
5.焊接缺陷：钢材在焊接过程中可能出现焊接缺陷，如焊缝内的气孔、夹杂物和裂纹。
这可能是由于焊接过程中的温度和应力造成的。
6.疲劳裂纹：疲劳裂纹是由于长期的应力加载和卸载造成的，通常在结构或机械部件中发现。
这可能是由于钢材的低韧性和高应力环境导致的。
7.化学成分偏差：钢材的化学成分对其性能有重要影响。
如果生产过程中的化学成分控制不当，可能会导致钢材的力学性能不稳定。
8.表面缺陷：钢材在加工、运输和存储过程中可能会出现表面缺陷，如划痕、凹痕和腐蚀。
这可能是由于人为因素、机械磨损或化学腐蚀造成的。
9.剥离：剥离是在钢材上发现的一种缺陷，表现为钢材表层的剥离或分离。
这可能是由于材料的粘结性能不足或加工过程中的热应力造成的。
10.形状缺陷：钢材的形状缺陷包括弯曲、弯曲和扭曲等问题。
这可能是由于生产过程中的机械应力和热应力引起的。
以上是常见的钢材缺陷及其原因。
这些缺陷可能会对钢材的性能产生负面影响，并可能导致结构不安全或使用寿命缩短。
因此，在钢材的生产、加工和使用过程中，需要严格控制这些缺陷的发生，并采取有效的措施来预防和修复这些缺陷。
第十三讲钢材常见质量问题及质量异议处理一、钢材的常见缺陷主要有三大类：1、表面质量缺陷2、内部质量缺陷3、外形尺寸缺陷二、表面质量缺陷1、表面裂纹：指钢材表面呈直线形的裂纹现象，一般应与锻造或轧制方向一致。
形成原因：主要是因为在加工（锻造、轧制、热处理调质）过程中因表面过烧、脱碳、疏松、变形和内应力过大以及表面硫、磷杂质含量较多而产生的发纹、热裂纹和冷裂纹。
表面裂纹可以通过肉眼观察、酸洗、磁粉探伤、着色检验和金相等方法检验出来。
在确认裂纹时，必须注意区分钢材表面的氧化皮本身质脆疏松经过轻微弯曲而呈现的裂纹，而钢材本身并没有裂纹。
2、重皮与折叠：钢材表面黏结的呈“舌状”或“鳞状”的金属薄片，在局部表面形成重叠，有明显的折叠纹。
形成原因：在热加工过程中由于钢坯上的飞边、毛刺、凹陷、夹杂物、皮下气孔和表面疏松等，在热变形时金属流变，开口于表面形成重皮与折叠。
3、耳子：指钢材表面沿轧制方向延伸的凹起。
形成原因：轧机孔型间隙过大，使钢材表面沿孔隙形成凸起。
4、刮伤：也叫划伤，指钢材表面在外力作用下呈直线或弧形的沟痕（可见到沟底）。
三、内部缺陷1、偏析：实际上是钢中化学成分不均分现象的总称。
在酸浸试样上，当偏析是易蚀物质或气体夹杂聚集是呈颜色深暗、形状不规则、略显凹陷、底部平坦，并有很多密集微孔的斑点，若为抗蚀元素聚集，则呈颜色浅淡，形状不规则，比较光滑的微凹斑点。
根据偏析出现的位置和形状，通常把它们归纳为以下几类：①中心偏析：出现在中心部分，呈形状不规则的深暗斑点。
②锭型偏析：集中在一条宽窄不同、具有原钢锭横截面形状（一般为方形）的闭合带上的深暗色斑点，所以锭型偏析也叫方框偏析。
③点状偏析：斑点一般较大，呈颜色较深、略显凹陷的图形，椭圆形或瓜子形。
一般分布的，称为一般点状偏析：分布在钢材边缘部分的，叫做边缘点状偏析。
形成原因：偏析是在钢锭浇注凝固过程中，由于选择结晶和扩散作用引起某些元素的聚集。
偏析是一般生产情况下无法避免的。
锻造成形过程中的缺陷及其防止方法一、钢锭的缺陷钢锭有下列主要的缺陷：（1）缩孔和疏松钢锭中缩孔和疏松是不可避免的缺陷，但它们出现的部位可以控制。
钢锭中顶端的保温冒口，造成钢液缓慢冷却和最后凝固的条件，一方面使锭身可以得到冒口中钢液的补缩，另一方面使缩孔和疏松集中于此处，以便锻造时切除。
（2）偏析钢锭中各部分化学成分的不均匀性称为偏析。
偏析分为枝晶偏析和区域偏析两种，前者可以通过锻造以及锻后热处理得到消除，后者只能通过锻造来减轻其影响，使杂质分散，使显微孔隙和疏松焊和。
（3）夹杂不溶于金属基体的非金属化合物称为夹杂。
常见的夹杂如硫化物、氧化物、硅酸盐等。
夹杂使钢锭锻造性能变化，例如当晶界处低熔点夹杂过多时，钢锭锻造时会因热脆而锻裂。
夹杂无法消除，但可以通过适当的锻造工艺加以破碎，或使密集的夹杂分散，可以在一定程度上改善夹杂对锻件质量的影响。
（4）气体钢液中溶解有大量气体，但在凝固过程中不可能完全析出，以不同形式残存在钢锭内部。
例如氧与氮以氧化物、氮化物存在，成为钢锭中夹杂。
氢是钢中危害最大的气体，它会引起“氢脆”，使钢的塑性显著下降；或在大型锻件中造成“白点”，使锻件报废。
（5）穿晶当钢液浇注温度较高，钢锭冷却速度较大时，钢锭中柱状晶会得到充分的发展，在某些情况下甚至整个截面都形成柱状晶粒，这种组织称为穿晶。
在柱状晶交界处（如方钢锭横截面对角线上），常聚集有易熔夹杂，形成“弱面”，锻造时易于沿这些面破裂。
在高合金钢锭中容易遇到这种缺陷。
（6）裂纹由于浇注工艺或钢锭模具设计不当，钢锭表面会产生裂纹。
锻造前应将裂纹消除，否则锻造时由于裂纹的发展导致锻件报废。
（7）溅疤当钢锭用上注法浇注时，钢液冲击钢锭模底而飞溅到钢锭模壁上，这些附着的溅沫最后不能和钢锭凝固成一体，便成溅疤。
溅疤锻造前必须铲除，否则会形成表面夹层。
二、轧制或锻制的钢材中的缺陷轧制或锻制的钢材中往往存在如下缺陷：（1）裂纹和发裂裂纹是由于钢锭缺陷未清除，经过轧制或锻造使之进一步发展造成的。
超全整理钢结构常见质量问题及防治措施范本一：钢结构常见质量问题及防治措施一、钢材质量问题1. 钢板表面出现凹凸不平现象- 问题原因：生产过程中的激光对切不均匀- 防治措施：优化设备维护保养和操作规范，确保切割质量。
2. 钢材表面爆皮、起疙瘩- 问题原因：材料在加工运输过程中碰撞引起- 防治措施：加强包装和运输过程中的保护措施，避免碰撞。
3. 钢材表面出现裂纹- 问题原因：冷却过程中温度变化不均匀引起- 防治措施：控制冷却速度，避免温度变化过快。
4. 钢材出现棱角剥蚀- 问题原因：镀锌层不均匀- 防治措施：优化锌液浓度和喷涂工艺，确保镀锌均匀。
二、焊接质量问题1. 焊缝出现裂纹- 问题原因：焊接参数设置不合理- 防治措施：调整焊接参数，确保焊接质量。
2. 焊接接头出现未焊透或焊透度不够- 问题原因：焊接操作不规范- 防治措施：加强焊工培训，确保焊接质量。
3. 焊接产生气孔- 问题原因：焊接材料含有水分或油污- 防治措施：使用干燥的焊接材料，确保焊接质量。
4. 焊缝出现焊渣、氧化物等杂质- 问题原因：焊接过程中未进行清洁- 防治措施：加强焊接前的工件清洁和焊后的清理工作。
三、涂装质量问题1. 涂层出现剥落- 问题原因：底材表面处理不当- 防治措施：加强底材表面处理和涂装工艺控制。
2. 涂层出现气泡、麻点等缺陷- 问题原因：涂料质量不合格或涂装过程中环境不良 - 防治措施：选择合格的涂料，确保涂装环境的干净和温湿度条件。
3. 涂层出现沙眼、流挂等瑕疵- 问题原因：喷涂过程中喷枪不正、喷涂速度不均匀 - 防治措施：培训涂装工人，确保喷涂操作规范。
四、其他质量问题1. 锚固点安装不牢固- 问题原因：锚固点设计不合理或安装不到位- 防治措施：加强设计和安装监管，确保锚固点牢固可靠。
2. 结构尺寸偏差超标- 问题原因：制造过程中测量错误或工艺控制不严格- 防治措施：加强测量过程和工艺控制，确保结构尺寸精确。
本文档涉及附件：1. 钢材质量检验报告2. 焊接工艺评定书3. 涂层质量检验报告本文涉及的法律名词及注释：1. 激光对切：使用激光切割技术将钢板切割成所需尺寸。
结疤(seam)钢材表面缺陷之一，表现为产品表面有疤状金属薄片。
常呈舌、块或鱼鳞状，且呈不规则分布。
(见图)结疤的大小不一，深浅不等，下面常有夹杂物。
轧制时产生的结疤称为轧疤，其分布部位、形状和大小基本一致，缺陷下面有较多的氧化铁皮。
一般冶金产品表面不允许有结疤。
结疤产生的原因是：(1)注锭操作不当，使散流或飞溅的钢液粘于模壁，被氧化后贴在钢锭表面，不能与钢锭基体焊合；(2)钢锭表面存在粘模、凸包、网纹、重皮、翻皮等缺陷。
在轧制中形成结疤；(3)轧钢过程中，成品孔前某道次因刮伤形成的表面飞翅粘附在轧件表面上，或轧槽磨损严重，轧件形成凸包再轧制造成。
防止和消除办法有：(1)改善注锭和整模操作，加强炼钢工序原材料管理，提高钢锭质量；(2)加强钢锭质量检查，不合格钢锭不投产；(3)加强钢坯质量检查，对有结疤缺陷的钢坯必须在清除合格后投产；(4)防止轧低温钢、避免轧槽掉肉，严格轧辊刻痕操作；(5)及时更换磨损严重的导卫板和轧槽，避免轧件刮伤。
白斑(white spot)在酸浸横向试样上呈现的大小不等白色点状的内部缺陷。
白斑的形状不规则，表面光滑并略有凸起，多出现在尺寸较大和合金含量高的轧材和锻件的中心部位。
产生白斑的原因是化学成分不均、成分偏析和某些合金元素聚集。
缺陷处因不易腐蚀故在酸浸试样上呈现为白色斑点。
防止白斑的办法是采用炉外精炼、吹氩搅拌，以均匀成分，采用连铸技术或控制钢锭的冷却速度，可防止液析。
分层(pipe lamination)金属基体上存在的大片组织结构分离，是金属塑性加工产品的一种内部缺陷。
分离面平行于加工表面，纵横断面上均呈现为长一裂缝，裂缝中有少量非金属夹杂和偏析，破坏了金属基体的完整性。
分层是由于缩孔、内裂、气泡等缺陷经塑性加工而延伸、拉长，又未能焊合形成的。
(见图)发纹(hair crack)钢材表面缺陷之一，表现为在产品表面有发状细纹。
比裂纹浅而短，顺轧制方向分散或成簇分布。
