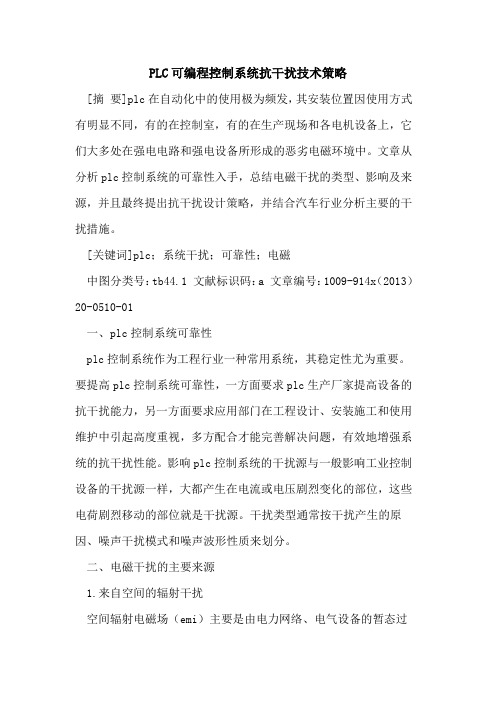

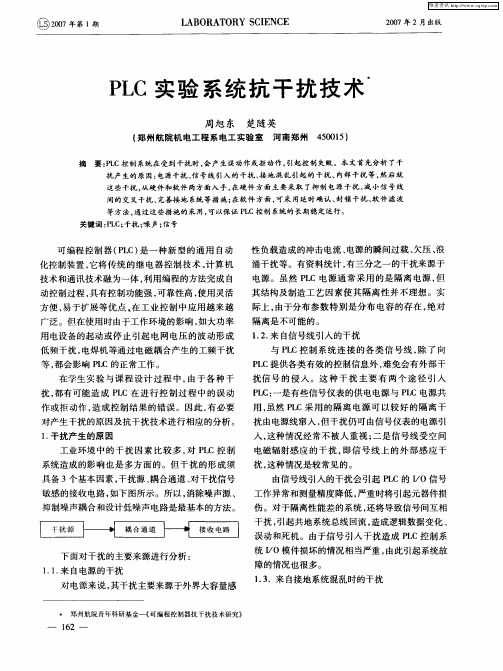

PLC可编程控制系统抗干扰技术策略[摘要]plc在自动化中的使用极为频发,其安装位置因使用方式有明显不同,有的在控制室,有的在生产现场和各电机设备上,它们大多处在强电电路和强电设备所形成的恶劣电磁环境中。
文章从分析plc控制系统的可靠性入手,总结电磁干扰的类型、影响及来源,并且最终提出抗干扰设计策略,并结合汽车行业分析主要的干扰措施。
[关键词]plc;系统干扰;可靠性;电磁中图分类号:tb44.1 文献标识码:a 文章编号:1009-914x(2013)20-0510-01一、plc控制系统可靠性plc控制系统作为工程行业一种常用系统,其稳定性尤为重要。
要提高plc控制系统可靠性,一方面要求plc生产厂家提高设备的抗干扰能力,另一方面要求应用部门在工程设计、安装施工和使用维护中引起高度重视,多方配合才能完善解决问题,有效地增强系统的抗干扰性能。
影响plc控制系统的干扰源与一般影响工业控制设备的干扰源一样,大都产生在电流或电压剧烈变化的部位,这些电荷剧烈移动的部位就是干扰源。
干扰类型通常按干扰产生的原因、噪声干扰模式和噪声波形性质来划分。

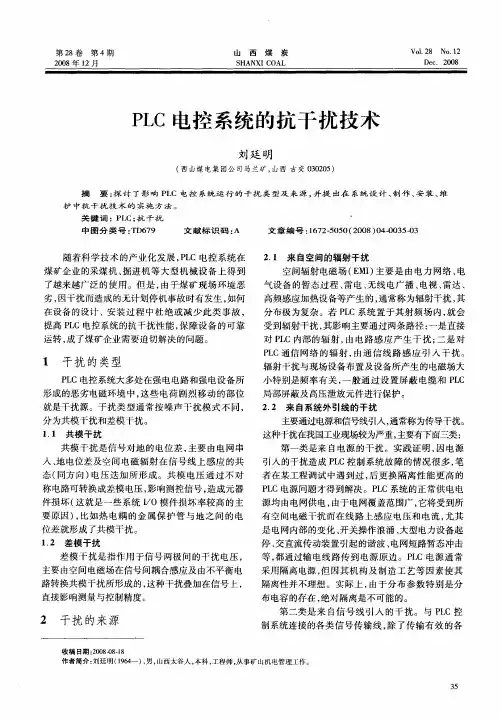

二、电磁干扰的主要来源1.来自空间的辐射干扰空间辐射电磁场(emi)主要是由电力网络、电气设备的暂态过程、雷电、无线电广播、电视、雷达、高频感应加热设备等产生的,通常称为辐射干扰,其分布极为复杂。
2.来自系统外引线的干扰主要通过电源和信号线引入,通常称为传导干扰。
这种干扰在我国工业现场较为严重,主要有下面三类:第一类是来自电源的干扰。
实践证明,因电源引入的干扰造成plc控制系统故障的情况很多,笔者在某工程调试中遇到过,后更换隔离性能更高的plc电源问题才得到解决。
plc系统的正常供电电源均由电网供电,由于电网覆盖范围广,它将受到所有空间电磁干扰而在线路上感应电压和电流,尤其是电网内部的变化、开关操作浪涌、大型电力设备起停、交直流传动装置引起的谐波、电网短路暂态冲击等,都通过输电线路传到电源原边。
西门子PLC的抗干扰措施南京航大意航科技有限公司 左夏1.概述西门子S7系列可编程控制器是专门为工业控制设计的,在设计和制造过程中SIEMENS采取了多层次抗干扰措施,使系统能在恶劣的工业环境下与强电设备一起工作。
运行的稳定性和可靠性很高,PLC平均无故障工作时间高达几万小时。
随着计算机技术的发展,PLC的功能也越来越强,使用越来越方便,因此在工业控制系统中使用日益广泛。
但是,产品的可靠性高只是保证系统可靠工作的前提,还必须在设计和安装PLC系统过程中采用相应的措施,才能保证系统可靠工作。
在PLC使用现场的情况往往比较复杂,常常存在各种不同配电、控制及驱动设备,各个设备之间控制电缆的铺设也很接近,这就造成了干扰的产生。
电网的波动、大功率用电设备电缆线及其本身产生的电磁斜波,另外一些自然环境如闪电等都会对PLC的正常工作造成影响。
2.PLC系统设计时的抗干扰措施2.1 .硬件措施2.1.1.屏蔽:采用屏蔽有两个目的:一是限制内部的辐射电磁能越出某一区域;二是防止外来的辐射进入某一区域。
对电源变压器、中央处理器、编程器等主要部件,采用导电、导磁性良好的材料进行屏蔽处理,以防止外界干扰信号的影响。
选择机柜时因尽量选择框架结构的控制柜,同时要保证机柜的密封性能良好。
2.1.2.滤波:对供电系统计输入线路采用多种形式的滤波处理,以消除和抑制高频干扰信号,也削弱两个模块间的相互影响。
2.1.3.电源调整与保护:电源波动造成电压畸变或毛刺,将对PLC及I/O模块产生不良影响。
对CPU核心部件所需要的+5V电源采用多级滤波处理,并用集成电压调整器进行调整,以适应交流电网的波动和过电压、欠电压的影响。
尽量时电源线平行走线,时电源线对地呈低阻抗,以减少电源噪声干扰。
其屏蔽层接地方式不同,对干扰抑制效果不一样,一般次级线圈不能接地。
输入、输出线应用双绞线且屏蔽层应可靠接地,以抑制共摸干扰。
2.1.4.隔离:在微处理器与I/O电路之间,采用光电隔离措施,有效地把他们各离开来,以防外部的干扰信号及地线环路中产生的噪声电信号通过公共地线进入PLC本机,从而影响其正常工作。

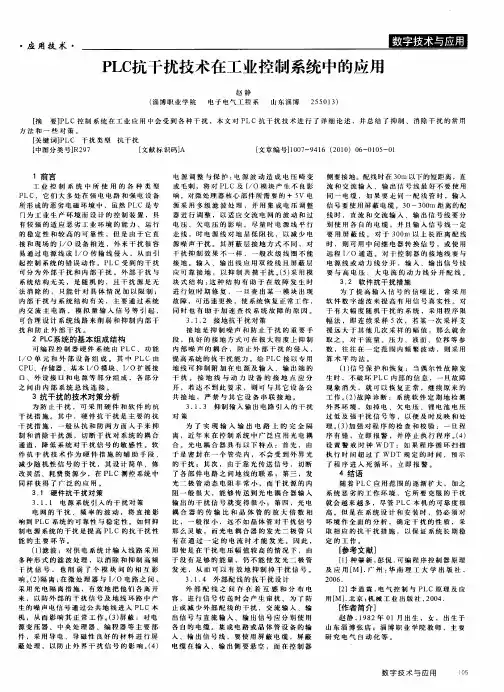

关键软硬件设计策略提高PLC抵抗干扰能力在现代工业自动化系统中,可编程逻辑控制器(PLC)扮演着至关重要的角色。
然而,由于工业环境的复杂性和干扰源的存在,PLC经常会受到电磁干扰的影响。
为了提高PLC的抵抗干扰能力,有一些关键的软硬件设计策略可以采用。
软件设计策略:1.合理的程序设计:在进行PLC程序设计时,应充分考虑干扰的可能源,并采取相应的措施。
例如,在输入信号处理过程中,可以增加滤波器或脉冲抑制电路来降低干扰信号的影响。
此外,为了减少噪音引起的误触发,应关注输入信号的稳定性并进行相应的滤波处理。
2.适当的信号接地:良好的信号接地是提高抗干扰能力的关键。
为了减少信号传输中的干扰幅度,可采用共模抑制技术,将信号引线与地线电位相对接地,以减小干扰信号对地返回的路径。
此外,还可以采用绑线或屏蔽等措施来降低信号干扰,增强系统的抗干扰能力。
3.合理的信号布线:对于PLC的输入输出线路布线,应避免与高功率设备或干扰源的信号线路交叉。
为了减少干扰信号的传播,可以采用分离布线方法,将高功率线路与信号线路分开布置。
此外,还可以利用屏蔽线缆或光纤通信来减少干扰的传输。
硬件设计策略:1.选择抗干扰能力强的硬件:在选用PLC设备时,应注重其抗干扰能力。
选用带有抗干扰滤波器的输入输出模块和专用的处理器模块,可以有效减小干扰信号对PLC的影响。
2.适当的隔离措施:通过使用隔离器件,如光耦、继电器等,可以隔离输入和输出信号,减少干扰信号的传导。
此外,可通过使用电磁屏蔽盒或金属屏蔽罩等措施,进一步提高PLC系统的抗干扰能力。
3.地线设计:良好的地线设计是降低干扰的关键。
首先,要确保地线接地的可靠性,以减少地线干扰。
其次,要采用单点接地的方式,减少接地电势差产生的干扰。
此外,还可以使用地线滤波器或隔离地线等方法来保持地线的纯净和稳定。
4.温度和湿度控制:恶劣的温度和湿度条件对PLC的工作可靠性和抗干扰能力有很大影响。
因此,在安装PLC设备时,应提供合适的散热措施和湿度控制,确保设备在适宜的环境温度和湿度下运行。

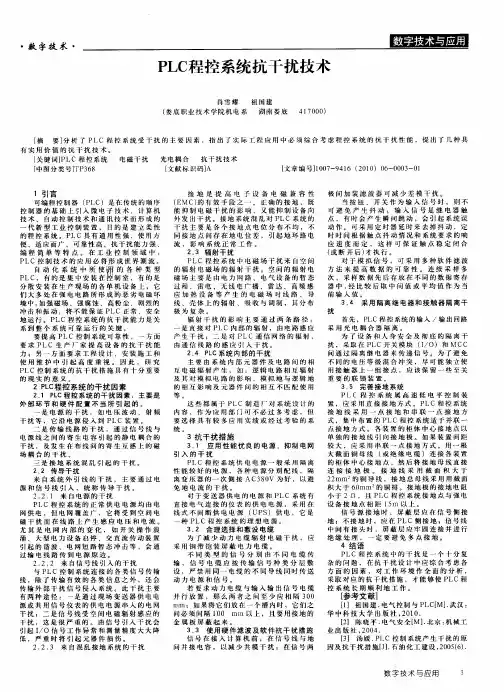

PLC控制系统抗干扰的措施及方法摘要:介绍PLC控制系统在不同的工业环境中受到来自系统本身(包含PLC硬件及软件)以及外界(包含空间辐射电磁场、电源、信号线、接地等)的干扰;并且通过分析产生干扰的原因,提出了解决主要抗干扰措施。
关键词:PLC;控制系统;干扰类型随着科学技术的发展,PLC作为一种自动化程度高、配置灵活的工业生产过程控制装置,因为其本身的高可靠性、允许在较为恶劣的环境下工作而在自动控制领域中得到广泛应用。
由于受到现场条件所限,工业控制系统的各类PLC大多处在强电电路和强电设备所形成的恶劣电磁环境中,电磁干扰极其严重,对PLC控制系统可靠运行极其不利,因此,一方面要求PLC生产厂家提高设备的抗干扰能力,另一方面要求使用部门在工程设计、安装调试和运行维护过程中采取抗干扰措施,双方配合才能妥善解决问题,有效增强系统的抗干扰性能。
因此,研究PLC控制系统干扰信号的来源、成因及抑制措施,对于提高PLC控制系统的抗干扰能力和可靠性具有重要作用。
一、提高PLC硬件抗干扰能力在选择设备时,首先要选择有高效抗干扰能力的产品,其中包括了电磁兼容性。
尤其是抗外部干扰能力,如采用浮地技术、隔离性能较好的PLC系统;监控信号在接入PLC前,在信号线与地之间并接电容,以减少共模干扰;在信号两极间加装滤波器可减少差模干扰。
;另外要考察其在类似工作环境中的应用实绩。
在选择国外进口产品要注意:我国是采用220 V高内阻电网制式,而欧美地区是110 V低内阻电网制式。
由于我国电网内阻大,零点电位漂移大,地电位变化大,工业企业现场的电磁干扰至少要比欧美地区高4倍以上,对系统抗干扰性能要求更高,在国外能正常工作的PLC产品在国内不一定能可靠运行,这就要在采用国外产品时,按我国的标准(GB/T13926)合理选择。
另外,在干扰多的场合,安装在控制对象侧的I/0模块要使用绝缘型的I/0模块;在干扰相对较小的场合,可使用非绝缘型的I/O模块。
PLC控制系统抗干扰技术设计策略中文摘要自动化系统所使用的各种类型PLC中,有的是集中安装在控制室,有的是安装在生产现场和各电机设备上,它们大多处在强电电路和强电设备所形成的恶劣电磁环境中。
要提高PLC控制系统可靠性,一方面要求PLC生产厂家提高设备的抗干扰能力,另一方面要求应用部门在工程设计、安装施工和使用维护中引起高度重视,多方配合才能完善解决问题,有效地增强系统的抗干扰性能。
关键词PLC,industry automation,anti-interference,可编程控制器,自动化Title:PLC control system anti-jamming technology design strategyAbstractAutomation systems used in various types of PLC , some centrally installed in the control room , some installation on production sites and electrical equipment , most of them in a harsh electromagnetic environment formed by the strong electric circuits and power installations .Keywords PLC industry automation anti-interference Programmable controllers automation目录1 PLC控制系统的安装和使用环境···············1.1 PLC的电源与接地····················1.2 软硬件的抗干扰措施··················2 干扰源·························3 PLC系统中的抗干扰分析及措施···············4PLC控制系统的抗干扰设计·················参考文献·························1.PLC控制系统的安装和使用环境:PLC是专为工业控制设计的,一般不需要采取什么特殊措施就可以直接在工业环境使用。
但是在PLC控制系统中,如果环境过于恶劣,或安装使用不当,会降低系统的可靠性。
PLC使用环境温度通常在0℃ ~55℃范围内,应避免太阳光直接照射,安装位置应远离发热量大的器件,同时应保证有足够大的散热空间和通风条件。
环境湿度一般应小于85%,以保证PLC有良好的绝缘。
在含有腐蚀性气体、浓雾或粉尘的场合,需将PLC封闭安装。
此外,如果PLC安装位置有强烈的振动源,系统的可靠性也会降低,所以应采取相应的减振措施。
PLC的电源与接地:PLC本身的抗干扰能力一般都很强。
通常,只能将PLC的电源与系统的动力设备电源分开配线,对于电源线来的干扰,一般都有足够强的抑制能力。
但是,如果遇上特殊情况,电源干扰特别严重,可加接一个带屏蔽层的隔离变压器以减少设备与地之间的干扰,提高系统的可靠性。
如果一个系统中含有扩展单元,则其电源必须与基本单元共用一个开关控制,也就是说,它们的上电与断电必须同时进行。
良好的接地是保证PLC安全可靠运行的重要条件。
为了抑制附加在电源及输入端、输出端的干扰,应给PLC接专用地线,并且接地点要与其它设备分开。
若达不到这种要求,也可采用公共接地方式。
但是禁止采用串联接地方式,因为它会使各设备间产生电位差而引入干扰。
此外,接地线要足够粗,接地电阻要小,接地点应尽可能靠近PLC。
接地的目的通常有两个,其一为了安全,其二是为了抑制干扰。
完善的接地系统是PLC控制系统抗干扰的重要措施之一。
接地在消除干扰上起很大的作用。
这里的接地是指决定系统电位的地,而不是信号系统归路的接地。
在PLC控制系统中有许多悬浮的金属架,它们是惧空中干扰的空中线,需要有决定电位的地线。
交流地是PLC控制系统供电所必需的,它通过变压器中心点构成供电两条回路之一。
这条回路上的电流、各种谐波电流等是个严重的干扰源。
因此交流地线、直流地线、模拟地和数字地等必须分开。
数字地和模拟地的共点地最好置悬浮方式。
地线各点之间的电位差尽可能小,尽量加粗地线,有条件可采用环形地线。
系统地端子(LG)是抗干扰的中性端子,通常不需要接地,可是,当电磁干扰比较严重时,这个端子需与接大地的端子(GR)连接。
PLC的输入、输出设备:输入电路是PLC接受开关量、模拟量等输入信号的端口,其元器件质量的优劣、接线方式及是否牢靠也是影响控制系统可靠性的重要因素。
以开关量输入为例,按钮、行程开关的触点接触要保持在良好状态,接线要牢固可靠。
机械限位开关是容易产生故障的元件,设计时,应尽量选用可靠性高的接近开关代替机械限位开关。
此外,按钮触点的选择也影响到系统的可靠性。
在设计电路时,应尽量选用可靠性高的元器件,对于模拟量输入信号来说,常用的有4~20mA、0~20mA直流电流信号;0~5V、0~10V直流电压信号,电源为直流24V。
对于开关量输出来说,PLC的输出有继电器输出、晶闸管输出、晶体管输出三种形式,具体选择哪种形式的输出应根据负载要求来决定,选择不当会使系统可靠性降低,严重时导致系统不能正常工作。
如晶闸管输出只能用于交流负载,晶体管输出只能用于直流负载。
此外,PLC的输出端子带负载能力是有限的,如果超过了规定的最大限值,必须外接继电器或接触器,才能正常工作。
外接继电器、接触器、电磁阀等执行元件的质量,是影响系统可靠性的重要因素。
常见的故障有线圈短路、机械故障造成触点不动或接触不良。
这一方面可以通过选用高质量的元器件来提高可靠性,另一方面,在对系统可靠性及智能化要求较高的场合,可以根据电路中电流异常的情况对输出单元的一些重点部位进行诊断,当检测到异常信号时,系统按程序自动转入故障处理,从而提高系统工作的可靠性。
若PLC输出端子接有感性元件,则应采取相应的保护措施,以保护PLC的输出触点。
为了防止或减少外部配线的干扰,交流输入、输出信号与直流输入、输出应分别使用各自的电缆;对于集成电路或晶体管设备的输入、输出信号线、必须使用屏蔽电缆,屏蔽电缆在输入、输出侧悬空,而在控制侧接地。
软件抗干扰措施:硬件抗干扰措施的目的是尽可能地切断干扰进入控制系统,但由于干扰存在的随机性,尤其是在工业生产环境下,硬件抗干扰措施并不能将各种干扰完全拒之门外,这时,可以发挥软件的灵活性与硬件措施相结合来提高系统的抗干扰能力。
1、利用"看门狗"方法对系统的运动状态进行监控。
PLC内部具有丰富的软元件,如定时器、计数器、辅助继电器等,利用它们来设计一些程序,可以屏蔽输入元件的错误信号,防止输出元件的误动作。
在设计应用程序时,可以利用"看门狗"方法实现对系统各组成部分运行状态的监控。
如用PLC控制某一运动部件时,编程时可定义一个定时器作"看门狗"用,对运动部件的工作状态进行监视。
定时器的设定值,为运动部件所需要的最大可能时间。
在发出该部件的动作指令时,同时启动"看门狗"定时器。
若运动部件在规定时间内达到指定位置,发出一个动作完成信号,使定时器清零,说明监控对象工作正常;否则,说明监控对象工作不正常,发出报警或停止工作信号。
2 、消抖。
在振动环境中,行程开关或按钮常常会因为抖动而发出误信号,一般的抖动时间都比较短,针对抖动时间短的特点,可用PLC内部计时器经过一定时间的延时,得到消除抖动后的可靠有效信号,从而达到抗干扰的目的。
3 、用软件数字滤波的方法提高输入信号的信噪比。
为了提高输入信号的信噪比,常采用软件数字滤波来提高有用信号真实性。
对于有大幅度随机干扰的系统,采用程序限幅法,即连续采样五次,若某一次采样值远远大于其它几次采样的幅值,那么就舍去之。
对于流量、压力、液面、位移等参数,往往会在一定范围内频繁波动,则采用算术平均法。
即用n次采样的平均值来代替当前值。
一般认为:流量n= 12,压力n=4最合适。
对于缓慢变化信号如温度参数,可连续三次采样,选取居中的采样值作为有效信号。
对于具有积分器A/D转换来说,采样时间应取工频周期(20ms)的整数倍。
实践证明其抑制工频干扰能力超过单纯积分器的效果PLC控制系统中电磁干扰的主要来源(1)来自空间的辐射干扰空间的辐射电磁场(EMI)主要是由电力网络、电气设备的暂态过程、雷电、无线电广播、电视、雷达、高频感应加热设备等产生的,通常称为辐射干扰,其分布极为复杂。
若PLC系统置于所射频场内,就回收到辐射干扰,其影响主要通过两条路径;一是直接对PLC内部的辐射,由电路感应产生干扰;而是对PLC通信内网络的辐射,由通信线路的感应引入干扰。
辐射干扰与现场设备布置及设备所产生的电磁场大小,特别是频率有关,一般通过设置屏蔽电缆和PLC 局部屏蔽及高压泄放元件进行保护。
(2)来自系统外引线的干扰主要通过电源和信号线引入,通常称为传导干扰。
