pkpm梁间线荷载计算表

荷载计算1楼板荷载20mm厚板：恒载：20mm水泥砂浆面层0.02x20=0.4 KN/m2120mm钢筋混凝土板0.12x25=3 KN/m2板底20mm石灰砂浆0.02x17=0.34 KN/m2考虑装修面层0.7 KN/m2总计 4.44 KN/m2 取4.6KN/m2活载：住宅楼面活载取2.0 KN/m2100mm厚板：恒载：20mm水泥砂浆面层0.02x20=0.4 KN/m2100mm钢筋混凝土板0.1x25=2.5 KN/m 2板底20mm石灰砂浆0.02x17=0.34 KN/m2考虑装修面层0.7 KN/m2总计 3.94 KN/m2 取4.1KN/m2活载：住宅楼面活载取2.0 KN/m290mm厚板：恒载：20mm水泥砂浆面层0.02x20=0.4 KN/m290mm钢筋混凝土板0.09x25=2.25 KN/m2板底20mm石灰砂浆0.02x17=0.34 KN/m2考虑装修面层0.7 KN/m2 总计 3.69KN/m2 取3.9KN/m 2活载：住宅楼面活载取2.0 KN/m22 屋面荷载以100mm厚板为例：恒载：架空隔热板(不上人作法) 1.0 KN/m220mm防水保护层0.02x20=0.4 KN/m2防水层0.05 KN/m220mm找平层0.02x20=0.4 KN/m22%找坡层(焦渣保温层) 0.08x12=0.96 KN/m2100mm厚钢筋砼板0.10x25=2.5 KN/m 220厚板底抹灰0.2x17=0.34 KN/m2总计 5.65KN/m2 取6.0KN/m2活载：按规范GB50009-2001不上人屋面取0.5 KN/m2梁荷载：本工程外墙采用多孔砖MU10，墙厚190，内隔墙,卫生间均按120实心砖考虑。

标准层： a. 外墙荷载：墙高(3.0-0.6)=2.4m 取层高3000mm，无窗时：q1=2.4x4.1=9.84 取9.84KN/m有窗时：q2=9.84x0.6=5.91 取5.91KN/mq3=9.84x0.7=6.89 取6.89KN/m墙高(3.0-0.5)=2.5m 取层高3000mm，无窗时：q1=2.5x4.1=10.25 取10.25KN/m有窗时：q2=10.25x0.9=9.23 取9.23KN/mq3=10.25x0.7=7.18 取7.18KN/mq4=10.25x0.6=6.15 取6.15KN/m墙高(3.00-0.4)=2.6m 取层高3000mm，无窗时：q1=2.7x4.1=10.66 取10.66KN/m有窗时：q2=10.66x0.9=9.6 取9.6KN/mq3=10.66x0.7=7.47 取7.47KN/mq4=10.66x0.6=6.34 取6.34KN/mb.分户墙梁荷载：墙高(3.0-0.6)=2.4m 取层高3000mm，无窗时：q1=2.4x3.8=9.12 取9.12KN/m墙高(3.0-0.5)=2.5m 取层高3000mm，无窗时：q1=2.5x3.8=10.25 取9.5KN/墙高(3.00-0.4)=2.6m 取层高3000mm无窗时：q1=2.7x3.8=10.66 取9.88KN/mc. 卫生间,内隔墙荷载：墙高(3.0-0.5)=2.5m 取层高3000mm，无门时：q1=2.5x2.8=7KN/m 取7 KN/m有门时：取5KN/m卫生间,内隔墙荷载：墙高(3.0-0.4)=2.6m 取层高3000mm，无门时：q1=2.6x2.8=7.28KN/m 取7.28KN/m卫生间,内隔墙荷载：墙高(3.0-0.3)=2.7m 取层高3000mm，无门时：q1=2.7x2.8=7.56KN/m 取7.56KN/m。

PKPM里面的梁间荷载，一般的就是梁上墙所产生的荷载。

计算时，设墙为二四墙取普通砖容重18（一般用的是普通机制砖，取19）KN/平米，摸灰层取17（石灰沙浆，混合沙浆）KN/平米，这么一来，每平方墙面产生的荷载为： 19乘0.24+17乘0.02乘2=5.24 KN/平米（摸灰层一般取20厚，双面摸灰，所以要乘以2。

）最后，用5.24乘以梁上墙面面积，就得梁上荷载。

5.24是一个用得很多的数据，熟悉了就自然知道，算的时候直接用。

pkpm中的荷载输入：当建筑模型建好后，输完楼板上的恒载、活载后，输梁上荷载时：那么梁上的恒载应该包括那些呢？活载应该包括哪些呢？？？“楼面荷载传导计算”是做什么用的？？梁上的恒载是不是包括：主梁：梁的自重+梁上自承重墙重？楼板下的主梁：梁的自重。

还要不要加上主梁上的次梁的自重、楼板的自重和其上所承担的荷载？？柱子上的恒载是不是只包括其所在的楼层这个区段内自重，要不要加上该楼层以上的载？？？这样理解对吗？：在楼板上布置完恒载和活载后，布置梁的荷载时只考虑梁自身的自重。

然后在荷载传导计算中就把梁所承担的所有荷载就算出来了？？一般只要输入楼板上的恒载和活载，注意楼板恒载应包括楼板自重（钩选了自动计算楼板自重的除外）。

程序会自动将楼面荷载传导至梁上，因此梁上一般只要输入上面一层的填充墙自重作为恒载，所有梁柱的自重都不需要输入，程序会自动计算。

对于柱子，一般不用输入荷载，所有梁传来的荷载会自动倒算到柱子上。

以上是一般情况，要注意按实际情况输入荷载。

比如说梁上没有填充墙，但是有一个比较重的设备，那么就不用输入梁的恒载，但要按设备的实际作用力输入梁上活载。

再比如柱子在中部受到一个水平力，例如设置了一个雨篷斜拉杆拉在柱子上，那么就要输入柱子的活载。

楼面荷载传导计算就是把楼面的荷载传至梁上，再把梁的荷载传至柱上，再把柱的荷载传至最低层，为基础计算做准备。

求教高手pkpm梁间荷载：均布、集中荷载分别指什么？加载在哪里呢？均布荷载（jun bu he zai）distributed load（uniform load）连续作用在构件表面的较大面积上，不能看成集中荷载，且任意两个荷载的大小方向均相同的荷载称为均布荷载集中荷载是对应于均布荷载的一个概念，其作用面积相对于被作用的面来说很小，可以简化成一个点的荷载就是集中荷载了。

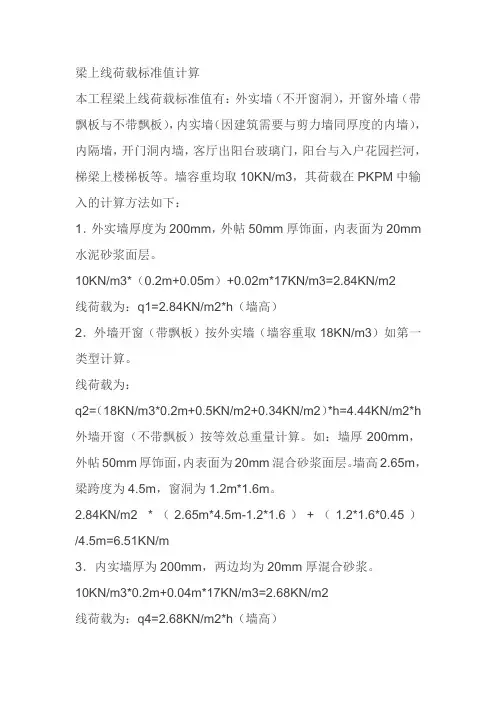

梁上线荷载标准值计算本工程梁上线荷载标准值有：外实墙（不开窗洞），开窗外墙（带飘板与不带飘板），内实墙（因建筑需要与剪力墙同厚度的内墙），内隔墙，开门洞内墙，客厅出阳台玻璃门，阳台与入户花园拦河，梯梁上楼梯板等。

墙容重均取10KN/m3，其荷载在PKPM中输入的计算方法如下：1．外实墙厚度为200mm，外帖50mm厚饰面，内表面为20mm 水泥砂浆面层。

10KN/m3*（0.2m+0.05m）+0.02m*17KN/m3=2.84KN/m2线荷载为：q1=2.84KN/m2*h（墙高）2．外墙开窗（带飘板）按外实墙（墙容重取18KN/m3）如第一类型计算。

线荷载为：q2=（18KN/m3*0.2m+0.5KN/m2+0.34KN/m2）*h=4.44KN/m2*h外墙开窗（不带飘板）按等效总重量计算。

如：墙厚200mm，外帖50mm厚饰面，内表面为20mm混合砂浆面层。

墙高2.65m，梁跨度为4.5m，窗洞为1.2m*1.6m。

2.84KN/m2 *（2.65m*4.5m-1.2*1.6）+（1.2*1.6*0.45）/4.5m=6.51KN/m3．内实墙厚为200mm，两边均为20mm厚混合砂浆。

10KN/m3*0.2m+0.04m*17KN/m3=2.68KN/m2线荷载为：q4=2.68KN/m2*h（墙高）4．内隔墙墙厚为100mm，两边均为20mm厚混合砂浆。

10KN/m3*0.1+0.04m*17KN/m3=1.68 KN/m2线荷载为：q5=1.68KN/m2*h（墙高）5．开门洞内墙按单跨简支梁上最大弯矩等效的均布荷载输入。

如：（1）跨度为l=2.35m的梁上有尺寸为0.8m*2.1m的门洞。

已知内隔墙线荷载为q5=1.68KN/m2*（3.15m-0.45m）=4.54KN/m，门顶荷载等效为集中荷载F a=F b=1.68KN/m2*（3.15m-0.45m-2.1m）*0.8m/2=0.42 KN布于门洞两端。

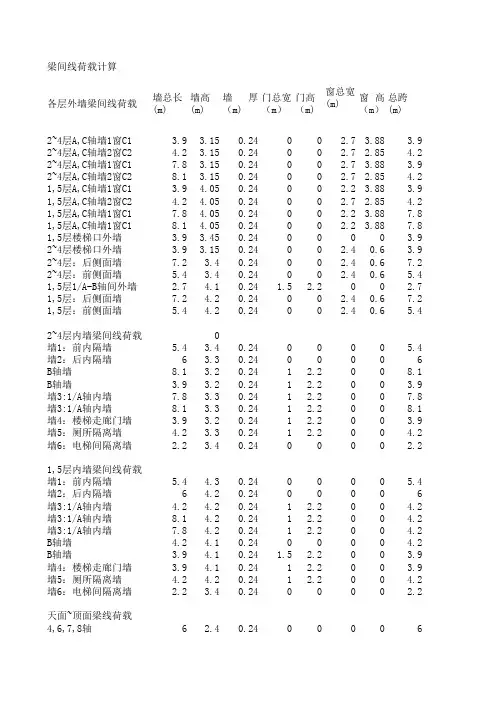

1标准层外墙线荷载KN/M窗洞处墙体线荷载混凝土砌块墙层高/M 梁高/M 线荷载窗宽/M 窗高/M 墙长/M5.90.719.76 1.5 2.133.60.410.496 3.8 3.280.200.7920.90.96.93.60.49.9840.9 2.145.90.714.144 3.6 1.760.40 1.584 2.1 1.88一墙带一情况2：一墙带二情况3：一墙带三情况4：一墙带四常用门窗2女儿墙及压顶线载KN/M墙面做法层高/M 墙线荷载压顶宽/mm压顶高/mm压顶面做法压顶线载总线载1.6 6.5922002000.5 1.37.892注：压顶面层做法,抹灰填0.34。

贴面砖填0.5。

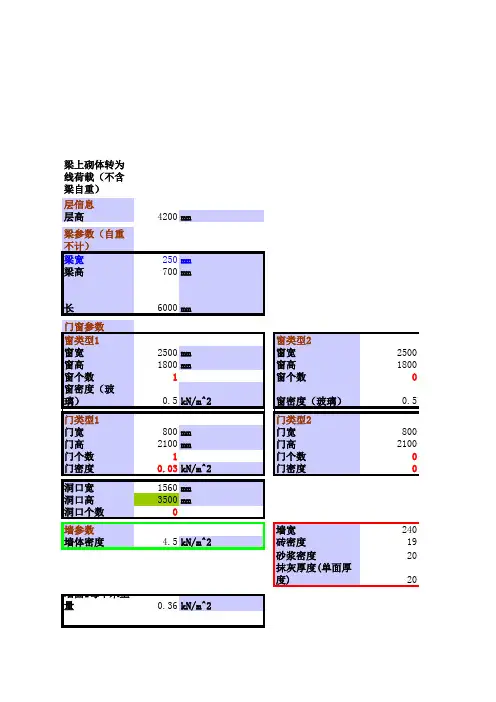

凸窗荷载1--实墙：A=（层高-粱高）×墙面载＝2--扣除窗洞口墙载：B=窗宽×窗高×墙面载/粱跨度＝3--凸窗线载C=(0.6×2+窗高)×窗重度/粱跨度＝4--（阴影部分板的线载，窗上下各一）D=[0.1×0.6×25+（0.6×2+0.1）×0.4]×25--（阴影部分粱的线载）E＝0.2×0.2×（25-19）6--空调重（一般取空调重26-50kg）F=(0.26至0.5KN)/粱跨度层高（M）3.3窗宽（M）：2.4窗高（M）：1.8粱高（M）0.7所以有凸窗的墙下粱的荷载为：粱跨度M）4窗重度0.45墙面载 3.96窗重等效线载数量窗洞线荷载窗容重等效线载1 3.990.450.4725 000.40 000.40 000.40 1 2.77440.40.408 000.400.450.45普通钢板门乙级防火门(3.3-0.7)×3.962.4×1.8×3.96÷4.0（0.6×2+2.4）×0.45÷4.0Q=A-10.8292 B+C+D+E+F=。

一、PM参数输入1、在计算底板时，注意梁、板保护层厚度取50mm;与土直接接触的梁板保护层厚度取50mmI；关于保护层厚度取值问题，可参见二类a环境下，结构构件保护层厚度和裂缝控制的感想2、在计算底板抗浮，按倒楼盖配筋时，注意混凝土容重取0KN/M3;3、一般情况下混凝土容重取26KN/M3;4、上部楼层梁柱混凝土保护层厚度统一取30mm,不再区分25mm和30mm；5、楼面恒活荷载输入时，按自动计算现浇楼板自重，且普通住宅装修层荷载按1.6KN/M2考虑，其它按实际情况取；6、梁间墙体线荷载，240墙体统一按4.2KN/M2,120墙体统一按3.0KN/M2,注意考虑门窗洞口折减和挑板自重；7、地下室外墙按混凝土墙建模，如遇到剪力墙和混凝土墙相临情况，可局部用深梁替代，这样便于JCCAD导荷布桩.二、结构楼面布置信息：1、板厚一般按板短跨1/35取值；普通楼层板厚不小于100mm,屋面板厚不小于120mm,对局部露台，当板跨较小时，板厚也可以取100mm;2、楼梯间板厚取0,电梯间全房间开洞，且注意楼板错层;三、楼面荷载传导计算：1、一般楼面和屋面活荷载按荷载规范取，楼梯间恒载取8.0KN/M2,活载对普通多层住宅楼梯取2.5KN/M2,对高层住宅或者消防楼梯取3.5KN/M2,当梯板为较大跨度或者较厚板厚时，按实际情况取恒载；2、应注意楼梯间实际的导荷方式，如板式楼梯，为两边楼梯梁受力，应选择单向导荷方式；四、画结构平面图：1、一般情况下，普通楼层考虑0.3mm裂缝控制，底板考虑0.2mm裂缝控制，地下车库顶板可根据覆土厚度，先按0.3mm控制，可做一定放大，如按0.25mm裂缝控制，这个具体工程自己把握，对车库顶板上有消防车情况，可按0.3mm进行裂缝控制；2、对与剪力墙相连的板边界，按固端考虑，对与较大边梁相连的板边界，可考虑边梁的约束作用，适当放大板支座配筋，其余板边界边支座按简支考虑；五、平面荷载校核：1、在布桩时，该项导荷作为参考条件，以JCCAD为主，如框架剪力墙结构，JCCAD 里面墙体分担的荷载较多，柱分担的荷载较少；反之，PM导核里面，墙体分担的荷载较少，柱分担的荷载较多；六、分析与设计参数补充定义：1、混凝土容重取26KN/M2;在计算底板抗浮，按倒楼盖配筋时，注意混凝土容重取0KN/M3;2、在进行整体计算时，对所有楼层强制采用刚性楼板假定，来查看位移比和位移角，其中计算位移角时，不考虑偶然偏心；对高层位移比应41.4;对构件进行配筋时，对所有楼层强制采用刚性楼板假定不选；3、模拟施工加载选加载3;4、风荷载信息栏中，对结构基本周期，按SATWE整体计算周期结果，将振型1周期进行返输入;注意体型分段数，对有地下室，裙房结构，应分别分段;5、同时选考虑偶然偏心和考虑双向地震；6、对有斜交抗侧力构件，应注意该项取值;7、对计算振型数，应按实际情况取，且使有效质量系数大于90%;8、应注意周期折减系数，对不同结构类型取不同值，对框架结构取。

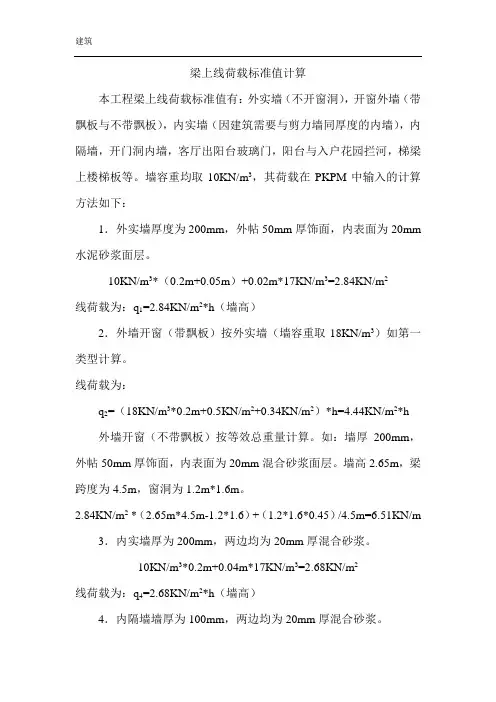

梁上线荷载标准值计算本工程梁上线荷载标准值有：外实墙（不开窗洞），开窗外墙（带飘板与不带飘板），内实墙（因建筑需要与剪力墙同厚度的内墙），内隔墙，开门洞内墙，客厅出阳台玻璃门，阳台与入户花园拦河，梯梁上楼梯板等。

墙容重均取10KN/m3，其荷载在PKPM中输入的计算方法如下：1．外实墙厚度为200mm，外帖50mm厚饰面，内表面为20mm 水泥砂浆面层。

10KN/m3*（0.2m+0.05m）+0.02m*17KN/m3=2.84KN/m2线荷载为：q1=2.84KN/m2*h（墙高）2．外墙开窗（带飘板）按外实墙（墙容重取18KN/m3）如第一类型计算。

线荷载为：q2=（18KN/m3*0.2m+0.5KN/m2+0.34KN/m2）*h=4.44KN/m2*h 外墙开窗（不带飘板）按等效总重量计算。

如：墙厚200mm，外帖50mm厚饰面，内表面为20mm混合砂浆面层。

墙高2.65m，梁跨度为4.5m，窗洞为1.2m*1.6m。

2.84KN/m2 *（2.65m*4.5m-1.2*1.6）+（1.2*1.6*0.45）/4.5m=6.51KN/m3．内实墙厚为200mm，两边均为20mm厚混合砂浆。

10KN/m3*0.2m+0.04m*17KN/m3=2.68KN/m2线荷载为：q4=2.68KN/m2*h（墙高）4．内隔墙墙厚为100mm，两边均为20mm厚混合砂浆。

10KN/m3*0.1+0.04m*17KN/m3=1.68 KN/m2线荷载为：q5=1.68KN/m2*h（墙高）5．开门洞内墙按单跨简支梁上最大弯矩等效的均布荷载输入。

如：（1）跨度为l=2.35m的梁上有尺寸为0.8m*2.1m的门洞。

已知内隔墙线荷载为q5=1.68KN/m2??*（3.15m-0.45m）=4.54KN/m，门顶荷载等效为集中荷载Fa=Fb=1.68KN/m2*（3.15m-0.45m-2.1m）*0.8m/2=0.42 KN布于门洞两端。

PKPM里面的梁间荷载，一般的就是梁上墙所产生的荷载。

计算时，设墙为二四墙取普通砖容重18（一般用的是普通机制砖，取19）KN/米3，摸灰层取17（石灰沙浆，混合沙浆）KN/米3，这么一来，每平方墙面产生的荷载为：19乘0.24+17乘0.02乘2=5.24 KN/平米（摸灰层一般取20厚，双面摸灰，所以要乘以2。

）最后，用5.24乘以梁上墙高，就得梁上荷载。

5.24是一个用得很多的数据，熟悉了就自然知道，算的时候直接用。

pkpm中的荷载输入：当建筑模型建好后，输完楼板上的恒载、活载后，输梁上荷载时：那么梁上的恒载应该包括那些呢？活载应该包括哪些呢？“楼面荷载传导计算”是做什么用的？？梁上的恒载是不是包括：主梁：梁的自重+梁上自承重墙重楼板下的主梁：梁的自重。

还要不要加上主梁上的次梁的自重、楼板的自重和其上所承担的荷载?柱子上的恒载是不是只包括其所在的楼层这个区段内自重，要不要加上该楼层以上的荷载？这样理解对吗？：在楼板上布置完恒载和活载后，布置梁的荷载时只考虑梁自身的自重。

然后在荷载导计算中就把梁所承担的所有荷载就算出来了？一般只要输入楼板上的恒载和活载，注意楼板恒载应包括楼板自重（钩选了自动计算楼板自重的除外）。

程序会自动将楼面荷载传导至梁上，因此梁上一般只要输入上面一层的填充墙自重作为恒载，所有梁柱的自重都不需要输入，程序会自动计算。

对于柱子，一般不用输入荷载，所有梁传来的荷载会自动倒算到柱子上。

以上是一般情况，要注意按实际情况输入荷载。

比如说梁上没有填充墙，但是有一个比较重的设备，那么就不用输入梁的恒载，但要按设备的实际作用力输入梁上活载。

再比如柱子在中部受到一个水平力，例如设置了一个雨篷斜拉杆拉在柱子上，那么就要输入柱子的活载。

楼面荷载传导计算就是把楼面的荷载传至梁上，再把梁的荷载传至柱上，再把柱的荷载传至最低层，为基础计算做准备。

pkpm梁间荷载，均布、集中荷载分别指什么？加载在哪里呢？均布荷载（jun bu he zai）distributed load（uniform load）连续作用在构件表面的较大面积上，不能看成集中荷载，且任意两个荷载的大小方向均相同的荷载称为均布荷载集中荷载是对应于均布荷载的一个概念，其作用面积相对于被作用的面来说很小，可以简化成一个点的荷载就是集中荷载了。

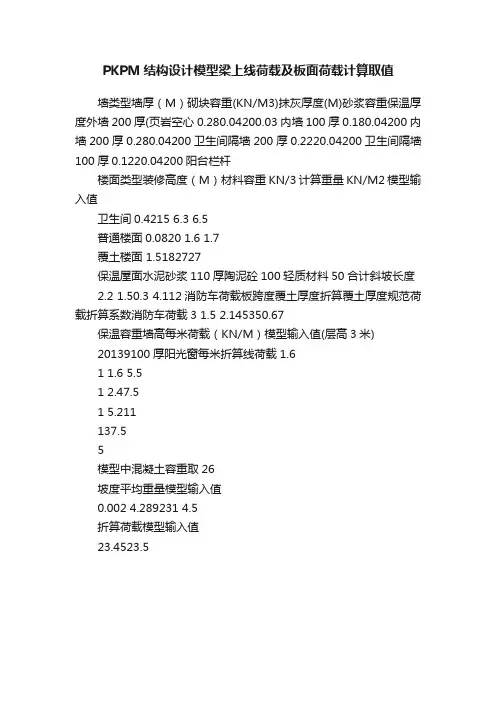

PKPM结构设计模型梁上线荷载及板面荷载计算取值
墙类型墙厚（M）砌块容重(KN/M3)抹灰厚度(M)砂浆容重保温厚度外墙200厚(页岩空心0.280.04200.03内墙100厚0.180.04200内墙200厚0.280.04200卫生间隔墙200厚0.2220.04200卫生间隔墙100厚0.1220.04200阳台栏杆
楼面类型装修高度（M）材料容重KN/3计算重量KN/M2模型输入值
卫生间0.4215 6.3 6.5
普通楼面0.0820 1.6 1.7
覆土楼面 1.5182727
保温屋面水泥砂浆110厚陶泥砼100轻质材料50合计斜坡长度
2.2 1.50.3 4.112消防车荷载板跨度覆土厚度折算覆土厚度规范荷载折算系数消防车荷载3 1.5 2.145350.67
保温容重墙高每米荷载（KN/M）模型输入值(层高3米)
20139100厚阳光窗每米折算线荷载1.6
1 1.6 5.5
1 2.47.5
1 5.211
137.5
5
模型中混凝土容重取26
坡度平均重量模型输入值
0.002 4.289231 4.5
折算荷载模型输入值
23.4523.5。

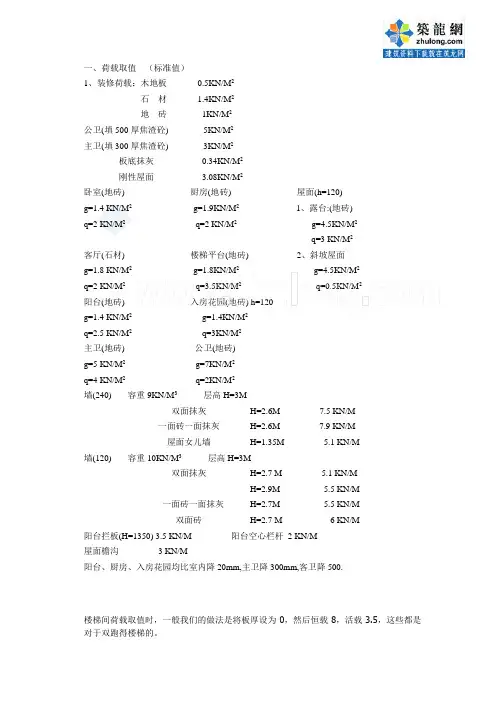

一、荷载取值（标准值）1、装修荷载：木地板0.5KN/M2石材 1.4KN/M2地砖1KN/M2公卫(填500厚焦渣砼) 5KN/M2主卫(填300厚焦渣砼) 3KN/M2板底抹灰0.34KN/M2刚性屋面 3.08KN/M2卧室(地砖) 厨房(地砖) 屋面(h=120)g=1.4 KN/M2g=1.9KN/M21、露台:(地砖) q=2 KN/M2q=2 KN/M2g=4.5KN/M2q=3 KN/M2客厅(石材) 楼梯平台(地砖) 2、斜坡屋面g=1.8 KN/M2g=1.8KN/M2g=4.5KN/M2q=2 KN/M2q=3.5KN/M2q=0.5KN/M2阳台(地砖) 入房花园(地砖) h=120g=1.4 KN/M2g=1.4KN/M2q=2.5 KN/M2q=3KN/M2主卫(地砖) 公卫(地砖)g=5 KN/M2g=7KN/M2q=4 KN/M2q=2KN/M2墙(240) 容重9KN/M3层高H=3M双面抹灰H=2.6M 7.5 KN/M一面砖一面抹灰H=2.6M 7.9 KN/M屋面女儿墙H=1.35M 5.1 KN/M墙(120) 容重10KN/M3层高H=3M双面抹灰H=2.7 M 5.1 KN/MH=2.9M 5.5 KN/M一面砖一面抹灰H=2.7M 5.5 KN/M双面砖H=2.7 M 6 KN/M阳台拦板(H=1350) 3.5 KN/M 阳台空心栏杆2 KN/M屋面檐沟 3 KN/M阳台、厨房、入房花园均比室内降20mm,主卫降300mm,客卫降500.楼梯间荷载取值时，一般我们的做法是将板厚设为0，然后恒载8，活载3.5，这些都是对于双跑得楼梯的。

已知：一板式楼梯剖面图如下，请计算楼梯荷载并画出荷载输入示意图。

在进 行楼梯设计时通常需要将楼梯荷载转化为梁间线荷载以及将梯柱的荷载施加在 梁上—集中荷载。

计算较为繁琐下面是实例；120022501350楼梯剖面L21200FBI9x250=2250Jtw巴=0巴吉I9启1=9・mgl啊匸匸巴=og耳2MEIHgojgl 也4E4T250K 3=7501150楼梯平面1顶丿9価匸洌0丿1斷楼梯剖面钢筋混凝土重力密度：25KN/m3楼梯活荷载：2.0KN/m2二、计算梯间两小柱处的集中荷载上、下楼梯的各一半荷载，相当于一整条楼梯的作用力，还有梯间平台的自重和②梁的自重，通过②梁传递到两条小柱处，分别为集中恒荷载和集中活荷载。

集中恒荷载计算：1)梯间平台的恒荷载=1.35X2.2X0.09X25X1.2(抹灰系数)=8.02(KN)2)②梁的自重=0.18X0.3X2.2X25X1.2(抹灰系数)=3.56(KN)3)小柱的自重=0.18X0.18X(1.5-0.3)X25X1.2(抹灰系数)=1.17(KN)作用在小柱顶面的总恒荷载=梯间平台的恒荷载/2+一整条楼梯的恒荷载+②梁的自重=8.02/2+13.6+3.56=21.17(KN)每条小柱分得的恒荷载=作用在小柱顶面的总恒荷载/2+一条小柱的自重=21.17/2+1.17=H.76(KN)集中活荷载计算：楼梯间平台的活荷载=1.35X2.2X2=5.94(KN)作用在小柱顶面的总活荷载=梯间平台的活荷载/2+一整条楼梯活荷载=5.94/2+5=7.97(KN)每条小柱分得的活荷载=7.97/2=3.98(KN)三、计算梯间异型柱轴心处的集中荷载异型柱轴心处的集中总恒荷载=梯间平台的恒荷载/2+③梁的自重=8.02/2+3.56=7.57(KN)(③梁的自重同②梁的自重)每条异型柱分得的恒荷载=7.57/2=3.79(KN)异型柱轴心处的集中总活荷载=梯间平台的活荷载/2=5.94/2=2.97(KN)每条异型柱分得的活荷载=2.97/2=1.49(KN)在工程实例中，楼梯荷载一直困扰很多初学设计者，我认为：低层、多层、中高层、高层，公共建筑的公用楼梯活荷载均应取3.5,对于复式住宅内的住户楼梯活荷载可取2.0。

§3.2、荷载计算3.2.1、恒载标准值计算（1）屋面均布恒载：防水层（刚性）40厚C25细石砼防水21.00kN m防水层（柔性）三毡四油铺小石子20.40kN m 找平层：20厚水泥砂浆320.015200.30kN m kN m⨯=找坡层：40厚水泥石灰焦渣砂浆3‰找平均数320.04140.56kN m kN m⨯=保温层：80厚矿渣水泥320.0814.5 1.16kN m kN m⨯=结构层：100mm厚现浇钢筋混凝土板320.1025 2.5m kN m kN m⨯=抹灰层：20mm厚混合砂浆320.02170.34m kN m kN m⨯=合计：26.26kN m⑵各层走廊楼面：大理石地面1020m mm m⎛⎫ ⎪ ⎪ ⎪⎝⎭面层水泥砂浆打底素水泥浆结合层一道21.16kN m结构层：100mm厚现浇钢筋混凝土板320.1025 2.5m kN m kN m⨯=抹灰层：20mm厚混合砂浆320.02170.34m kN m kN m⨯=合计:24.0kN m （3）标准层楼面大理石地面 1020m m m m ⎛⎫ ⎪ ⎪ ⎪⎝⎭面层水泥砂浆打底素水泥浆结合层一道 21.16kN m结构层：100mm 厚现浇钢筋混凝土板 320.1025 2.5m kN m kN m ⨯= 抹灰层：20mm 厚混合砂浆320.02170.34m kN m kN m ⨯=合计：24.0kN m阳台墙体：墙体: 31.00.1018 1.8m m kN m kN m ⨯⨯=贴瓷砖墙面： 22 1.00.5 1.0kN m kN m ⨯⨯=合计： 2.8kN/m(6).外纵墙（A) 外纵墙a二层及二层以上墙体：纵墙： (3.6m-0.7m)×0.24m ×18 kN/m 3＝12.528kN/m 贴瓷砖外墙面： 2(3.60.7)0.5 1.45m m kN m kN m -⨯= 20厚混合砂浆加贴1.5m 高瓷砖内墙面： 32(3.60.7)0.0217 1.50.00519.8/ 1.13m m m kN m m kN m kN m -⨯⨯+⨯⨯=合计： 14.96kN/m第一层墙体：纵墙： （3.9m-0.7m ）×0.24m ×18 kN/m 3=13.824kN/m 贴瓷砖外墙面： 2(3.90.7)0.5 1.6m m kN m kN m -⨯= 20厚混合砂浆加贴1.5m 高瓷砖内墙面： 32(3.90.7)0.0217 1.50.00519.8/ 1.24m m m kN m m kN m kN m -⨯⨯+⨯⨯=合计： 16.66kN/m 地下室墙体：纵墙：（4.5m-0.7m）×0.24m×18 kN/m3=16.42kN/m 贴瓷砖外墙面：2-⨯=(4.50.7)0.5 1.9m m kN m kN m20厚混合砂浆加贴1.5m高瓷砖内墙面：32-⨯⨯+⨯⨯=m m m kN m m kN m kN m(4.50.7)0.0217 1.50.00519.8/ 1.44合计： 19.76kN/m （B) 外纵墙b二层及二层以上墙体：纵墙： (3.6m-0.5m)×0.24m×18 kN/m3＝13.40kN/m贴瓷砖外墙面：2-⨯=m m kN m kN m(3.60.5)0.5 1.55/20厚混合砂浆加贴1.5m高瓷砖内墙面：32-⨯⨯+⨯⨯=m m m kN m m kN m kN m(3.60.5)0.0217 1.50.00519.8/ 1.20合计： 16.15kN/m 第一层墙体：纵墙：（3.9m-0.5m）×0.24m×18 kN/m3=14.69kN/m贴瓷砖外墙面：2-⨯=(3.90.5)0.5 1.7m m kN m kN m20厚混合砂浆加贴1.5m高瓷砖内墙面：32-⨯⨯+⨯⨯=m m m kN m m kN m kN m(3.90.5)0.0217 1.50.00519.8/ 1.31合计： 17.7kN/m 地下室墙体：纵墙：（4.5m-0.5m）×0.24m×18 kN/m3=17.28kN/m 贴瓷砖外墙面：2-⨯=(4.50.5)0.5 2.0m m kN m kN m20厚混合砂浆加贴1.5m高瓷砖内墙面：32m m m kN m m kN m kN m -⨯⨯+⨯⨯=(4.50.5)0.0217 1.50.00519.8/ 1.51合计： 20.79kN/m(7)内纵墙自重二层及二层以上墙体：纵墙：（3.6-0.7）m×0.24m×18 kN/m3=12.53kN/m 20厚混合砂浆加贴1.5m高瓷砖内墙面：32⨯-⨯⨯+⨯⨯⨯=2(3.60.7)0.02172 1.50.00519.8/ 2.27 m m m kN m m kN m kN m合计： 14.80kN/m 第一层墙体：纵墙：（3.9-0.7）m×0.24m×18 kN/m3=13.82kN/m 20厚混合砂浆加贴1.5m高瓷砖内墙面：32⨯-⨯⨯+⨯⨯⨯=2(3.90.7)0.02172 1.50.00519.8/ 2.48 m m m kN m m kN m kN m合计： 16.30kN/m 地下室墙体：纵墙：（4.5-0.7）m×0.24m×18 kN/m3=16.42kN/m 20厚混合砂浆加贴1.5m高瓷砖内墙面：32⨯-⨯⨯+⨯⨯⨯=2(4.50.7)0.02172 1.50.00519.8/ 2.88 m m m kN m m kN m kN m合计： 19.30kN/m(7).外横墙（A) 外横墙a二层及二层以上墙体：横墙： (3.6m-0.5m)×0.24m×18 kN/m3＝13.40kN/m贴瓷砖外墙面：2-⨯=m m kN m kN m(3.60.5)0.5 1.55/20厚混合砂浆加贴1.5m高瓷砖内墙面：32-⨯⨯+⨯⨯=(3.60.5)0.0217 1.50.00519.8/ 1.20m m m kN m m kN m kN m合计： 16.15kN/m 第一层墙体：横墙：（3.9m-0.5m）×0.24m×18 kN/m3=14.69kN/m贴瓷砖外墙面：2m m kN m kN m-⨯=(3.90.5)0.5 1.720厚混合砂浆加贴1.5m高瓷砖内墙面：32m m m kN m m kN m kN m -⨯⨯+⨯⨯=(3.90.5)0.0217 1.50.00519.8/ 1.31合计： 17.7kN/m 地下室墙体：横墙：（4.5m-0.5m）×0.24m×18 kN/m3=17.28kN/m 贴瓷砖外墙面：2-⨯=m m kN m kN m(4.50.5)0.5 2.020厚混合砂浆加贴1.5m高瓷砖内墙面：32-⨯⨯+⨯⨯=m m m kN m m kN m kN m(4.50.5)0.0217 1.50.00519.8/ 1.51合计： 20.79kN/m （B) 外横墙b二层及二层以上墙体：横墙： (3.6m-0.7m)×0.24m×18 kN/m3＝12.528kN/m 贴瓷砖外墙面：2(3.60.7)0.5 1.45-⨯=m m kN m kN m20厚混合砂浆加贴1.5m高瓷砖内墙面：32-⨯⨯+⨯⨯=(3.60.7)0.0217 1.50.00519.8/ 1.13m m m kN m m kN m kN m合计： 14.96kN/m 第一层墙体：横墙：（3.9m-0.7m）×0.24m×18 kN/m3=13.824kN/m贴瓷砖外墙面：2-⨯=(3.90.7)0.5 1.6m m kN m kN m20厚混合砂浆加贴1.5m高瓷砖内墙面：32-⨯⨯+⨯⨯=(3.90.7)0.0217 1.50.00519.8/ 1.24m m m kN m m kN m kN m合计： 16.66kN/m 地下室墙体：横墙：（4.5m-0.7m）×0.24m×18 kN/m3=16.42kN/m 贴瓷砖外墙面：2-⨯=m m kN m kN m(4.50.7)0.5 1.920厚混合砂浆加贴1.5m高瓷砖内墙面：32m m m kN m m kN m kN m -⨯⨯+⨯⨯=(4.50.7)0.0217 1.50.00519.8/ 1.44合计： 19.76kN/m(7)内横墙自重内横墙a二层及二层以上墙体：横墙：（3.6-0.5）m×0.24m×18 kN/m3=13.39kN/m 20厚混合砂浆加贴1.5m高瓷砖内墙面：32m m m kN m m kN m kN m ⨯-⨯⨯+⨯⨯⨯=2(3.60.5)0.02172 1.50.00519.8/ 2.41合计： 15.80kN/m 第一层墙体：横墙：（3.9-0.5）m×0.24m×18 kN/m3=14.69kN/m 20厚混合砂浆加贴1.5m高瓷砖内墙面：32 2(3.90.5)0.02172 1.50.00519.8/ 2.61⨯-⨯⨯+⨯⨯⨯=m m m kN m m kN m kN m合计： 17.30kN/m 地下室墙体：横墙：（4.5-0.5）m×0.24m×18 kN/m3=17.28kN/m20厚混合砂浆加贴1.5m高瓷砖内墙面：32⨯-⨯⨯+⨯⨯⨯=m m m kN m m kN m kN m 2(4.50.5)0.02172 1.50.00519.8/ 3.02合计： 20.30kN/m 内横墙b二层及二层以上墙体：横墙：（3.6-0.7）m×0.24m×18 kN/m3=12.53kN/m20厚混合砂浆加贴1.5m高瓷砖内墙面：32⨯-⨯⨯+⨯⨯⨯=2(3.60.5)0.02172 1.50.00519.8/ 2.41 m m m kN m m kN m kN m合计： 14.94kN/m 第一层墙体：横墙：（3.9-0.7）m×0.24m×18 kN/m3=13.82kN/m 20厚混合砂浆加贴1.5m高瓷砖内墙面：32⨯-⨯⨯+⨯⨯⨯=m m m kN m m kN m kN m 2(3.90.5)0.02172 1.50.00519.8/ 2.61合计： 16.43kN/m 地下室墙体：横墙：（4.5-0.5）m×0.24m×18 kN/m3=16.42kN/m 20厚混合砂浆加贴1.5m高瓷砖内墙面：32m m m kN m m kN m kN m ⨯-⨯⨯+⨯⨯⨯=2(4.50.5)0.02172 1.50.00519.8/ 3.02合计： 19.44kN/m3.2.2、活载标准值计算⑴、屋面和楼面活荷载标准值：根据《建筑结构荷载规范》（GB 50009－2001）查得：不上人屋面： 0.5错误！未找到引用源。

材料40mm厚C20细石砼保护层，内配φ4冷拔钢丝，双向间距200mm.二层SBS 防水卷材（每层厚度不小于3mm)20厚1:3水泥砂浆找平层最薄30厚1：0.2：3.5水泥粉煤灰页岩陶粒找2.5%坡（本工程半坡为4.8m ）板底抹灰120mm厚钢筋混凝土屋面板恒荷载合计KN/㎡活荷载合计非上人屋面KN/㎡一层4.3m高300mm厚加气混凝土砌块一层20厚1:2.5水泥砂浆抹面2层一层60聚苯板1.2米高370mm 厚实心砖墙6.6m高300mm厚加气混凝土砌块20厚1:2.5水泥砂浆抹面2层60聚苯板1.2米高370mm 厚实心砖墙一层4.3m高200mm厚加气混凝土砌块20厚1:2.5水泥砂浆抹面2层1.2米高240mm 厚实心砖墙6.6m高200mm厚加气混凝土砌块20厚1:2.5水泥砂浆抹面2层1.2米高240mm 厚实心砖墙墙体荷载恒荷载屋面荷载内墙外墙4.3m外墙6.6m厚度/mm 容重/KN/m³面荷载/KN/㎡4025160.50.00320200.43014 2.120200.4120263.12厚度/mm 容重/KN/m³线荷载/KN/m 合计线荷载/KN/m 300810.3220203.44600.50.258370198.436300815.8420205.28600.50.396370198.43620086.8820200.96240195.472200810.5620200.9624019 5.4720.57.02322.45429.95213.31216.992。

梁侧模板计算书一、梁侧模板基本参数计算断面宽度400mm，高度850mm，两侧楼板厚度130mm。

模板面板采用普通胶合板。

内龙骨布置5道，内龙骨采用40×80mm木方。

外龙骨间距600mm，外龙骨采用双钢管48mm×3.0mm。

对拉螺栓布置2道，在断面内水平间距150+450mm，断面跨度方向间距600mm，直径14mm。

面板厚度15mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量9000.0N/mm2。

木方剪切强度1.6N/mm2，抗弯强度13.0N/mm2，弹性模量10000.0N/mm2。

1717171785mm模板组装示意图二、梁侧模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。

新浇混凝土侧压力计算公式为下式中的较小值:其中γc——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取4.000h；T ——混凝土的入模温度，取20.000℃；V —— 混凝土的浇筑速度，取2.500m/h ；H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取3.000m ； β—— 混凝土坍落度影响修正系数，取1.000。

根据公式计算的新浇混凝土侧压力标准值 F1=33.390kN/m 2考虑结构的重要性系数0.9，实际计算中采用新浇混凝土侧压力标准值: F1=0.9×42.500=38.250kN/m 2考虑结构的重要性系数0.9，倒混凝土时产生的荷载标准值: F2=0.9×4.000=3.600kN/m 2。

三、梁侧模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。

模板面板的按照连续梁计算。

面板的计算宽度取0.60m 。

荷载计算值 q = 1.2×38.250×0.600+1.40×3.600×0.600=30.564kN/m 面板的截面惯性矩I 和截面抵抗矩W 分别为: 本算例中，截面惯性矩I 和截面抵抗矩W 分别为: W = 60.00×1.50×1.50/6 = 22.50cm 3； I = 60.00×1.50×1.50×1.50/12 = 16.88c m 4；30.56kN/mA计算简图0.106弯矩图(kN.m)剪力图(kN)变形的计算按照规范要求采用静荷载标准值，受力图与计算结果如下：22.95kN/mA变形计算受力图0.005变形图(mm)经过计算得到从左到右各支座力分别为 N 1=2.161kN N 2=6.287kN N 3=5.109kN N 4=6.287kN N 5=2.161kN 最大弯矩 M = 0.106kN.m 最大变形 V = 0.101mm (1)抗弯强度计算经计算得到面板抗弯强度计算值 f = M/W = 0.106×1000×1000/22500=4.711N/mm 2 面板的抗弯强度设计值 [f]，取15.00N/mm 2； 面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算截面抗剪强度计算值T=3Q/2bh=3×3340.0/(2×600.000×15.000)=0.557N/mm2截面抗剪强度设计值 [T]=1.40N/mm2面板抗剪强度验算 T < [T]，满足要求!(3)挠度计算面板最大挠度计算值 v = 0.101mm面板的最大挠度小于180.0/250,满足要求!四、梁侧模板内龙骨的计算内龙骨直接承受模板传递的荷载，通常按照均布荷载连续梁计算。

墙类型墙厚（M）砌块容重(KN/M3)抹灰厚度(M)砂浆容重保温厚度外墙200厚(页岩空心0.280.04200.03内墙100厚0.180.04200内墙200厚0.280.04200卫生间隔墙200厚0.2220.04200卫生间隔墙100厚0.1220.04200阳台栏杆
楼面类型装修高度（M）材料容重KN/3计算重量KN/M2模型输入值
卫生间0.4215 6.3 6.5
普通楼面0.0820 1.6 1.7
覆土楼面 1.5182727
保温屋面水泥砂浆110厚陶泥砼100轻质材料50合计斜坡长度
2.2 1.50.3 4.112消防车荷载板跨度覆土厚度折算覆土厚度规范荷载折算系数消防车荷载3 1.5 2.145350.67
保温容重墙高每米荷载（KN/M）模型输入值(层高3米)
20139100厚阳光窗每米折算线荷载1.6
1 1.6 5.5
1 2.47.5
1 5.211
137.5
5
模型中混凝土容重取26
坡度平均重量模型输入值
0.002 4.289231 4.5
折算荷载模型输入值
23.4523.5。
