梁集中线荷载计算

五 活荷载内力计算（屋面布雪荷载）（一）活荷载计算1．屋面框架梁线荷载标准值 q 5AB =0.65×3.9=2.54kN/m q 5BC =0.65×3.0=1.95kN/m2．楼面框架梁线荷载标准值 q AB =2.0×3.9=7.8kN/m q BC =2.5×3.0=7.5kN/m3．屋面框架节点集中荷载标准值 边节点：纵向框架梁传来的雪荷载 3.92×0.65/2=4.94kN次梁传来的雪荷载 (1-2×0.272+0.273)×0.65×3.9×7.2/2=7.98kN 则Q 5A =12.92kN 中节点：纵向框架梁传来的雪荷载 4.94+(1-2×0.192+0.193)×0.65×7.8×3/2=12.05kN 则Q 5B =12.05+7.98=20.03kN4．楼面框架节点集中荷载标准值 边节点：纵向框架梁传来的活荷载 3.92×2.0/2=15.21kN次梁传来的活荷载 (1-2×0.272+0.273)×2.0×3.9×7.2/2=24.54kN 则Q A =39.75kN 中节点：纵向框架梁传来的雪荷载 15.21+(1-2×0.192+0.193)×2.0×7.8×3/2=42.55kN 则Q 5B =42.55+24.54=67.09kN（二）活荷载作用下内力计算 1．计算简图 见下页2．荷载等效27.02.729.31=⨯=α计算简图顶层边跨 m /22kN .254.2)27.027.021('q 325=⨯+⨯-=边顶层中跨 m /22kN .195.185'q 5=⨯=中中间层边跨 m /82kN .68.7)27.027.021('q 325=⨯+⨯-=边中间层中跨 m /69kN .45.785'q 5=⨯=中荷载等效后的计算简图如下：Q D5D3．固端弯矩计算顶层边跨 m 59kN .92.72.22121M 25AB ⋅=⨯⨯=顶层中跨 m 92kN .05.122.131M 25BC ⋅=⨯⨯=中间层边跨 m 46kN .292.782.6121M 2AB ⋅=⨯⨯=中间层中跨 m 52kN .35.169.431M 25BC ⋅=⨯⨯=4．分层计算弯矩 1）顶层内力计算过程如下（单位：kN ∙m ）1-4 1-2 2-1 2-5 2-3 0.431 0.569 0.442 0.335 0.223 -9.59 9.59 -0.92 4.13 5.46 → 2.73 -2.52 ← -5.04 -3.82 -2.54 1.09 1.43 → 0.72 -0.32 -0.24 -0.16 5.22 -5.227.68-4.06-3.62M 图如下（单位：kN ∙m ）2）中间层(5)(4) 4.06(3)(2)(1)1.355.225.221.747.683.62内力计算过程见下页（单位：kN ∙m ）3-6 3-1 3-4 4-3 4-2 4-7 4-5 0.301 0.301 0.398 0.331 0.251 0.251 0.167 -29.46 29.46 -3.52 8.87 8.87 11.72 → 5.86 -5.27 ← -10.53 -7.98 -7.98 -5.31 1.58 1.58 2.11 → 1.06 -0.35 -0.27 -0.27 -0.17 10.45 10.45-20.9025.5-8.25-8.25-9M 图如下（单位：kN ∙m ）3）底层内力计算过程如下（单位：kN ∙m ）3-6 3-1 3-4 4-3 4-2 4-7 4-5 0.32 0.307 0.373 0.328 0.248 0.259 0.165 -29.46 29.46 -3.52 9.43 9.04 10.99 → 5.50 -5.16 ← -10.31 -7.80 -8.14 -5.19 1.65 1.58 1.93 → 0.97 -0.32 -0.24 -0.25 -0.16 11.0810.62-21.7025.3-8.04-8.39-8.87(6)(7)(5)(4)(3)(2)(1)2.7510.4520.93.4810.452.759.025.58.253.488.25M 图如下（单位：kN ∙m ）5．不平衡弯矩分配计算过程如下（单位：kN ∙m ），方框内为原不平衡弯矩1.224.208.0421.703.54(7)(6)(5)(4)(3)(2)(1)11.0810.625.548.3925.308.872.68不平衡弯矩调整之后即可得出活荷载作用下框架弯矩图，如下（单位：kN ∙m ，括号内为调幅后的弯矩值）M 图（单位：kN ∙m ）6．跨中弯矩计算m 19kN .6290.850.72.722.281M 25AB ⋅=+-⨯⨯=m 55kN .101.30.395.1121M 25BC ⋅-=-⨯⨯=m 19.27kN 92.2419.49286.2698.222.782.681M 24AB ⋅=-=+-⨯⨯=m 2.69kN 32.863.532.80.35.7121M 24BC ⋅-=-=-⨯⨯=m 69kN .18232.2768.2319.44M 3AB ⋅=+-=m 45kN .28.0863.5M 3BC ⋅-=-=7.507.5022.9812.3610.6223.6811.8411.8423.7011.8811.8223.009.9713.0331.088.9026.8627.3227.3026.208.579.629.6410.119.629.975.899.577.686.1921.2020.5620.5620.55(7.43)(25.44)(24.67)(24.67)(24.66)(2.56)(7.07)(6.87)(6.88)(7.15)1.55(1.40)(2.66)2.96(2.43)2.70(2.44)2.71(2.75)3.06(7.57)(22.83)(23.22)(23.21)(22.27)(6.38)(19.53)(20.13)(20.15)(19.55)4.203.018.328.088.098.41m 69kN .18227.323.719.44M 2AB ⋅=+-= m 2.46kN 8.0963.5M 2BC ⋅-=-=m 19.59kN 226.22319.44M 1AB ⋅=+-= m 78kN .241.863.5M 1BC ⋅-=-=因为楼面活载是按满布计算的，故跨中弯矩应乘以1.1进行放大。

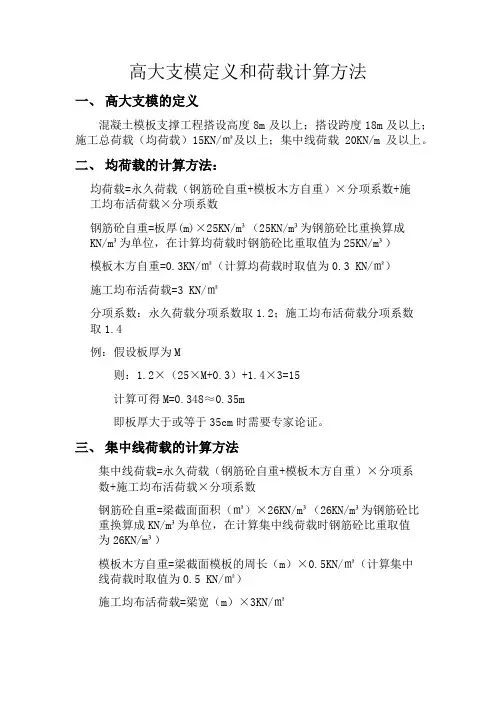

高大支模定义和荷载计算方法一、高大支模的定义混凝土模板支撑工程搭设高度8m及以上；搭设跨度18m及以上；施工总荷载（均荷载）15KN/㎡及以上；集中线荷载20KN/m及以上。

二、均荷载的计算方法：均荷载=永久荷载（钢筋砼自重+模板木方自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=板厚(m)×25KN/m³（25KN/m³为钢筋砼比重换算成KN/m³为单位，在计算均荷载时钢筋砼比重取值为25KN/m³）模板木方自重=0.3KN/㎡（计算均荷载时取值为0.3 KN/㎡）施工均布活荷载=3 KN/㎡分项系数：永久荷载分项系数取1.2；施工均布活荷载分项系数取1.4例：假设板厚为M则：1.2×（25×M+0.3）+1.4×3=15计算可得M=0.348≈0.35m即板厚大于或等于35cm时需要专家论证。

三、集中线荷载的计算方法集中线荷载=永久荷载（钢筋砼自重+模板木方自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=梁截面面积（㎡）×26KN/m³（26KN/m³为钢筋砼比重换算成KN/m³为单位，在计算集中线荷载时钢筋砼比重取值为26KN/m³）模板木方自重=梁截面模板的周长（m）×0.5KN/㎡（计算集中线荷载时取值为0.5 KN/㎡）施工均布活荷载=梁宽（m）×3KN/㎡分项系数：永久荷载分项系数取1.2；施工均布活荷载分项系数取1.4例：梁宽600，梁高12001.2×【0.6×1.2×26+(0.6+1.2+1.2) ×0.5】+1。

4×0.6×3=26.784＞20KN/m，故需要专家论证那些以截面面积来直接确定是否需要进行专家论证的是错误的，因为其中模板木方自重和施工均布活荷载所取的分别为梁模板截面周长和梁宽，并非梁截面面积，所以完全以截面面积来计算是不准确的。

高大支模架中集中线荷载的计算方法集中线荷载=永久荷载（钢筋砼自重+模板木方的自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=梁的截面积（m2）×26KN/m3（26KN/m3为钢筋砼比重换算成KN/m3为单位，在计算集中线荷载时钢筋砼比重取值为26KN/m3。

）模板木方的自重=梁截面模板的周长（m）×0.5KN/m2（计算集中线荷载时取值为0.5KN/m2）施工均布活荷载=梁宽m×3KN/m2分项系数：永久荷载分项系数取1.2；施工均布活荷载分项系数取1.4例：梁高700，梁宽7001.2x[0.70x0.70x26+(0.70+0.7+0.70)*0.50]+0.70x3x1.40=19.488＜20梁高1000，梁宽5001.2x[1.0x0.50x26+(1.0+1.0+0.50)*0.50]+0.50x3x1.40=19.2＜20梁高900，梁宽6001.2x[0.90x0.60x26+(0.90+0.90+0.60)*0.50]+0.60x3x1.40=20.808＞20需论证。

梁高900，梁宽4501.2x[0.90x0.45x26+(0.90+0.90+0.45)*0.50]+0.45x3x1.40=15.876＜20不需论证。

梁高1200，梁宽6001.2x[1.20x0.60x26+(1.20+1.20+0.60)*0.50]+0.60x3x1.40=26.784＞20需论证。

高支模的定义：水平混凝土构件模板支撑系统高度超过8m,或跨度大于18m,均荷载大于15kN/m2,或集中线荷载大于20kN/m的模板支撑系统。

1、施工总荷载大于15kN/㎡,是指板的荷载，按每平米所受荷载计算。

2,、集中线荷载大于20kN/m是指梁的荷载，一般不考虑梁的截面尺寸，按每米的梁所受荷载计算。

计算时要考虑施工荷载。

（如操作人员、施工机具等的荷载）线荷载是面荷载乘以长度面荷载是容重乘以厚度点荷载应该是集中荷载，是线荷载乘以作用的长度。

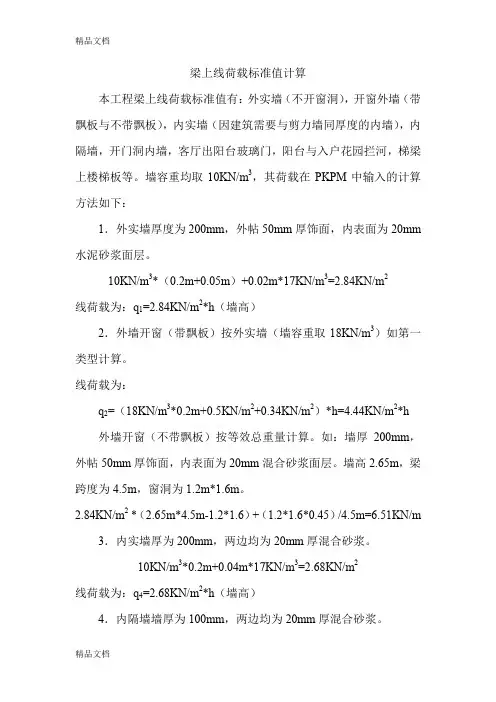

梁上线荷载标准值计算本工程梁上线荷载标准值有：外实墙（不开窗洞），开窗外墙（带飘板与不带飘板），内实墙（因建筑需要与剪力墙同厚度的内墙），内隔墙，开门洞内墙，客厅出阳台玻璃门，阳台与入户花园拦河，梯梁上楼梯板等。

墙容重均取10KN/m3，其荷载在PKPM中输入的计算方法如下：1．外实墙厚度为200mm，外帖50mm厚饰面，内表面为20mm 水泥砂浆面层。

10KN/m3*（0.2m+0.05m）+0.02m*17KN/m3=2.84KN/m2线荷载为：q1=2.84KN/m2*h（墙高）2．外墙开窗（带飘板）按外实墙（墙容重取18KN/m3）如第一类型计算。

线荷载为：q2=（18KN/m3*0.2m+0.5KN/m2+0.34KN/m2）*h=4.44KN/m2*h外墙开窗（不带飘板）按等效总重量计算。

如：墙厚200mm，外帖50mm厚饰面，内表面为20mm混合砂浆面层。

墙高2.65m，梁跨度为4.5m，窗洞为1.2m*1.6m。

2.84KN/m2 *（2.65m*4.5m-1.2*1.6）+（1.2*1.6*0.45）/4.5m=6.51KN/m3．内实墙厚为200mm，两边均为20mm厚混合砂浆。

10KN/m3*0.2m+0.04m*17KN/m3=2.68KN/m2线荷载为：q4=2.68KN/m2*h（墙高）4．内隔墙墙厚为100mm，两边均为20mm厚混合砂浆。

10KN/m3*0.1+0.04m*17KN/m3=1.68 KN/m2线荷载为：q5=1.68KN/m2*h（墙高）5．开门洞内墙按单跨简支梁上最大弯矩等效的均布荷载输入。

如：（1）跨度为l=2.35m的梁上有尺寸为0.8m*2.1m的门洞。

已知内隔墙线荷载为q5=1.68KN/m2*（3.15m-0.45m）=4.54KN/m，门顶荷载等效为集中荷载F a=F b=1.68KN/m2*（3.15m-0.45m-2.1m）*0.8m/2=0.42 KN布于门洞两端。

PKPM里面的梁间荷载，一般的就是梁上墙所产生的荷载。

计算时，设墙为二四墙取普通砖容重18（一般用的是普通机制砖，取19）KN/米3，摸灰层取17（石灰沙浆，混合沙浆）KN/米3，这么一来，每平方墙面产生的荷载为：19乘0.24+17乘0.02乘2=5.24 KN/平米（摸灰层一般取20厚，双面摸灰，所以要乘以2。

）最后，用5.24乘以梁上墙高，就得梁上荷载。

5.24是一个用得很多的数据，熟悉了就自然知道，算的时候直接用。

pkpm中的荷载输入：当建筑模型建好后，输完楼板上的恒载、活载后，输梁上荷载时：那么梁上的恒载应该包括那些呢？活载应该包括哪些呢？“楼面荷载传导计算”是做什么用的？？梁上的恒载是不是包括：主梁：梁的自重+梁上自承重墙重楼板下的主梁：梁的自重。

还要不要加上主梁上的次梁的自重、楼板的自重和其上所承担的荷载?柱子上的恒载是不是只包括其所在的楼层这个区段内自重，要不要加上该楼层以上的荷载？这样理解对吗？：在楼板上布置完恒载和活载后，布置梁的荷载时只考虑梁自身的自重。

然后在荷载导计算中就把梁所承担的所有荷载就算出来了？一般只要输入楼板上的恒载和活载，注意楼板恒载应包括楼板自重（钩选了自动计算楼板自重的除外）。

程序会自动将楼面荷载传导至梁上，因此梁上一般只要输入上面一层的填充墙自重作为恒载，所有梁柱的自重都不需要输入，程序会自动计算。

对于柱子，一般不用输入荷载，所有梁传来的荷载会自动倒算到柱子上。

以上是一般情况，要注意按实际情况输入荷载。

比如说梁上没有填充墙，但是有一个比较重的设备，那么就不用输入梁的恒载，但要按设备的实际作用力输入梁上活载。

再比如柱子在中部受到一个水平力，例如设置了一个雨篷斜拉杆拉在柱子上，那么就要输入柱子的活载。

楼面荷载传导计算就是把楼面的荷载传至梁上，再把梁的荷载传至柱上，再把柱的荷载传至最低层，为基础计算做准备。

pkpm梁间荷载，均布、集中荷载分别指什么？加载在哪里呢？均布荷载（jun bu he zai）distributed load（uniform load）连续作用在构件表面的较大面积上，不能看成集中荷载，且任意两个荷载的大小方向均相同的荷载称为均布荷载集中荷载是对应于均布荷载的一个概念，其作用面积相对于被作用的面来说很小，可以简化成一个点的荷载就是集中荷载了。

荷载计算公式标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]荷载计算公式均布荷载下的最大挠度在梁的跨中,其计算公式:Ymax = 5ql^4/(384EI). 式中: Ymax 为梁跨中的最大挠度(mm).q 为均布线荷载标准值(kn/m).E 为钢的弹性模量,对于工程用结构钢,E = 2100000 N/mm^2.I 为钢的截面惯矩,可在型钢表中查得(mm^4).跨中一个集中荷载下的最大挠度在梁的跨中,其计算公式:Ymax = 8pl^3/(384EI)=1pl^3/(48EI).式中: Ymax 为梁跨中的最大挠度(mm).p 为各个集中荷载标准值之和(kn).E 为钢的弹性模量,对于工程用结构钢,E = 2100000 N/mm^2.I 为钢的截面惯矩,可在型钢表中查得(mm^4).跨间等间距布置两个相等的集中荷载下的最大挠度在梁的跨中,其计算公式: Ymax = 6.81pl^3/(384EI).式中: Ymax 为梁跨中的最大挠度(mm).p 为各个集中荷载标准值之和(kn).E 为钢的弹性模量,对于工程用结构钢,E = 2100000 N/mm^2.I 为钢的截面惯矩,可在型钢表中查得(mm^4).跨间等间距布置三个相等的集中荷载下的最大挠度,其计算公式:Ymax = 6.33pl^3/(384EI).式中: Ymax 为梁跨中的最大挠度(mm).p 为各个集中荷载标准值之和(kn).E 为钢的弹性模量,对于工程用结构钢,E = 2100000 N/mm^2.I 为钢的截面惯矩,可在型钢表中查得(mm^4).悬臂梁受均布荷载或自由端受集中荷载作用时，自由端最大挠度分别为的,其计算公式: Ymax =1ql^4/(8EI). ;Ymax =1pl^3/(3EI).q 为均布线荷载标准值(kn/m). ;p 为各个集中荷载标准值之和(kn).你可以根据最大挠度控制1/400，荷载条件25kn/m以及一些其他荷载条件进行反算，看能满足的上部荷载要求！。

高大模板的确定和荷载计算方法一、高大模板的定义：根据《危险性较大的分部分项工程安全管理办法》（建质[2009]87号）和《建设工程高大模板支撑系统施工安全监督管理导则》（建质[2009]254号）规定：搭设高度8m及以上；搭设跨度18m及以上，施工总荷载15kN/m2及以上；集中线荷载20 kN/m及以上的模板支撑系统属于高大模板。

二、施工总荷载的计算方法：（一）荷载的组成施工荷载=永久荷载（钢筋砼自重+模板木方钢管的自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=板厚（m）×25KN/m3（25KN/m3为钢筋砼比重换算成KN/m3为单位，在计算均荷载时钢筋砼比重取值为25KN/m3。

）模板木方钢管的自重：0.3KN/m2（计算均荷载时取值为0.3KN/m2）施工均布活荷载：2KN/m2分项系数：永久荷载分项系数取1.2；施工均布活荷载分项系数取1.4（二）计算实例：（25×M+0.3）×1.2+2×1.4=15M=[（15-1.4x2-1.2 x0.3]/25=0.474米取整M=474mm，即板厚达到或超过474MM时，需要专家论证。

三、集中线荷载的计算方法：（一）荷载的组成集中线荷载=永久荷载（钢筋砼自重+模板木方钢管的自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=梁的截面积（m2）×26KN/m3（26KN/m3为钢筋砼比重换算成KN/m3为单位，在计算集中线荷载时钢筋砼比重取值为26KN/m3。

）模板木方的自重=梁截面模板的周长（m）×0.5KN/m2（计算集中线荷载时取值为0.5KN/m2）施工均布活荷载=梁宽m×3KN/m2分项系数永久荷载分项系数取1.2；施工均布活荷载分项系数取1.4（二）计算实例：1、梁高700，梁宽7001.2x[0.70x0.70x26+(0.70+0.7+0.70)*0.50]+0.70x3x1.40=19.488＜20，不需论证。

梁集中线荷载计算梁是工程结构中常用的构件，用于承担和传递荷载。

在设计梁的过程中，需要对梁的受力情况进行分析和计算。

其中，荷载计算是梁设计的重要环节之一、在本文中，将介绍梁集中线荷载的计算方法。

梁集中线荷载是指沿梁的一条直线上集中作用的外部荷载。

在实际工程中，常见的集中线荷载包括均布荷载和点荷载。

均布荷载是指在一定长度范围内沿梁的一条直线上均匀分布的荷载，而点荷载是指在一定位置上作用的集中荷载。

首先，让我们来计算梁的均布荷载。

对于均布荷载而言，需要知道荷载的大小和作用的位置范围。

假设梁长度为L，均布荷载大小为q，作用范围从x1到x2、那么，梁上任意一点的荷载大小可以根据以下公式计算：w(x)=q*(x2-x1)/L其中，w(x)表示梁上由均布荷载产生的荷载大小，x表示梁上的任意一点的位置。

在计算完均布荷载后，我们来计算梁上的点荷载。

点荷载的计算较为简单，只需知道荷载的大小和作用的位置即可。

假设点荷载大小为P，作用位置为x0。

那么，梁上任意一点的荷载大小可以根据以下公式计算：w(x)=P*δ(x-x0)其中，w(x)表示梁上由点荷载产生的荷载大小，δ(x-x0)表示位置函数，当x等于x0时，δ(x-x0)为无穷大，其余情况下为零。

在实际工程中，梁上常常同时存在多个荷载，包括均布荷载和点荷载。

为了计算梁上的荷载情况，需要根据叠加原理对各个荷载进行叠加。

具体而言，对于均布荷载和点荷载而言，可以使用以下公式进行叠加：w(x)=∑w(x)其中，∑表示对所有荷载进行求和。

在计算梁上的荷载后，我们还需要计算梁的受力情况。

根据力学平衡条件，可以得到以下公式：∑Fx=0其中，∑Fx表示作用在梁上所有荷载的水平方向的合力，应为零。

根据弯矩方程，可以得到以下公式：M(x) = -∫w(x)dx + C1其中，M(x)表示梁上任意一点的弯矩大小，C1为常数。

根据剪力方程，可以得到以下公式：V(x) = -∫M(x)dx + C2其中，V(x)表示梁上任意一点的剪力大小，C2为常数。

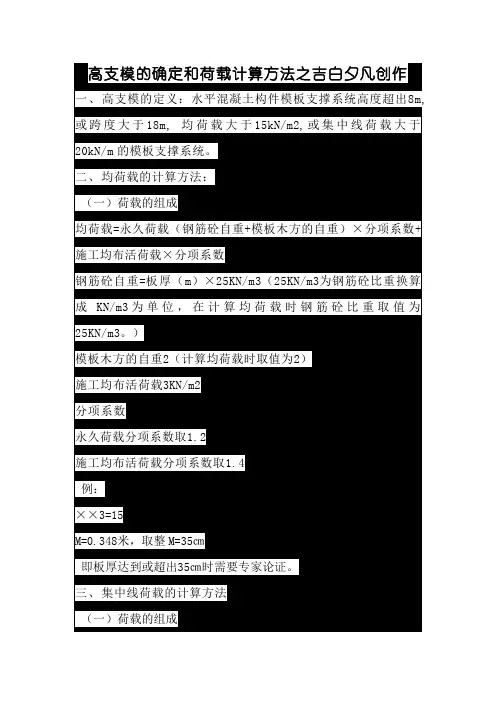

高支模的确定和荷载计算方法之吉白夕凡创作一、高支模的定义：水平混凝土构件模板支撑系统高度超出8m,或跨度大于18m, 均荷载大于15kN/m2,或集中线荷载大于20kN/m的模板支撑系统。

二、均荷载的计算方法：（一）荷载的组成均荷载=永久荷载（钢筋砼自重+模板木方的自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=板厚（m）×25KN/m3（25KN/m3为钢筋砼比重换算成KN/m3为单位，在计算均荷载时钢筋砼比重取值为25KN/m3。

）模板木方的自重2（计算均荷载时取值为2）施工均布活荷载3KN/m2分项系数永久荷载分项系数取1.2施工均布活荷载分项系数取1.4例：××3=15M=0.348米，取整M=35㎝即板厚达到或超出35㎝时需要专家论证。

三、集中线荷载的计算方法（一）荷载的组成集中线荷载=永久荷载（钢筋砼自重+模板木方的自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=梁的截面积（m2）×26KN/m3（26KN/m3为钢筋砼比重换算成KN/m3为单位，在计算集中线荷载时钢筋砼比重取值为26KN/m3。

）模板木方的自重=梁截面模板的周长（m）×2（计算集中线荷载时取值为2）施工均布活荷载=梁宽m×3KN/m2分项系数永久荷载分项系数取1.2 施工均布活荷载分项系数取1.4例1：梁高700，梁宽700×××26+（0.7+0.7+0.7）××3×<20例2：梁高1000，梁宽500×××26+（1.0+1.0+0.5）××3×<20例3：梁高900，梁宽600×××26+（0.9+0.9+0.6）××3×>20，需论证四、根据以上的计算方法进行反推，楼板厚度大于或等于350mm，其模板支撑系统属于高支模范围。

问题一：梁上墙体线荷载怎么算
PKPM里面的梁间荷载，一般的就是梁上墙所产生的荷载。

计算时，设墙为二四墙取普通砖容重18（一般用的是普通机制砖，取19）KN/平米，摸灰层取17（石灰沙浆，混合沙浆）KN/平米，这么一来，每平方墙面产生的荷载为：
19*0.24+17*0.02*2=5.24 KN/平米
（摸灰层一般取20厚，双面摸灰，所以要乘以2。

）
最后，用5.24乘以梁上墙面面积，就得梁上荷载。

5.24是一个用得很多的数据，熟悉了就自然知道，处的时候直接用。

问题二：梁的线荷载如何计算计算
梁的线荷载等于梁的容重X宽度X高度，公式应该在大学混凝土课本中找到。

不过以初中的水平也能知晓，首先要清楚砼的容重=25KN/m3 那么只要求出砼的体积乘以容重即为重量，再除以梁长则为梁的线荷载大小~
问题三：高大支模架中如何计算集中线荷载？
i举个例子：如是梁板的话，梁为集中线荷载，大小为梁高m*梁宽m*钢筋混凝土容重(25kN/m^3），单位为KN/m
问题四：集中线荷载和线荷载的区别
集中线荷载这是两层意思分为集中荷载和线荷载。

集中荷载说白了就是所罚的荷载集中起来全部传递到一处的荷载。

线荷载就是说在一条线上的荷载如梁上荷载，那么集中线荷载就好比说把所有荷载集中传递到一根梁上这就是一个集中线荷载，具体怎么传递每次传递多少一般是一半一半的传但也有不一样的这就比较复杂了，需要专业知识。

问题五：竖向线荷载的计算公式是什么？
墙厚X材料容重X墙高+面层厚度X 材料容重X高度。

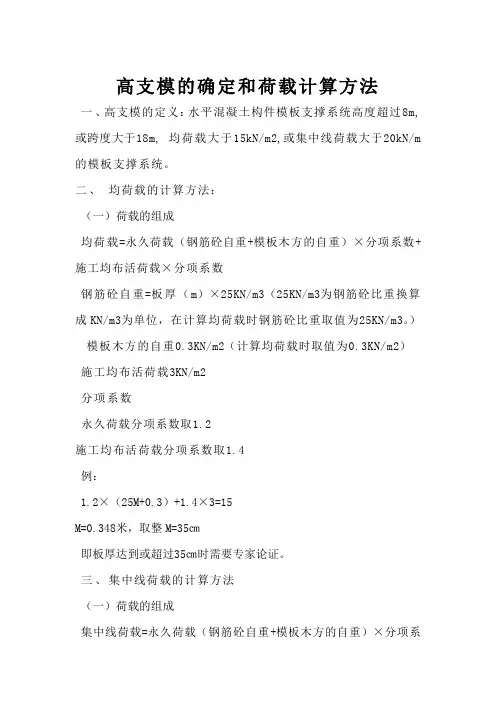

高支模的确定和荷载计算方法一、高支模的定义：水平混凝土构件模板支撑系统高度超过8m,或跨度大于18m, 均荷载大于15kN/m2,或集中线荷载大于20kN/m 的模板支撑系统。

二、均荷载的计算方法：（一）荷载的组成均荷载=永久荷载（钢筋砼自重+模板木方的自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=板厚（m）×25KN/m3（25KN/m3为钢筋砼比重换算成KN/m3为单位，在计算均荷载时钢筋砼比重取值为25KN/m3。

）模板木方的自重0.3KN/m2（计算均荷载时取值为0.3KN/m2）施工均布活荷载3KN/m2分项系数永久荷载分项系数取1.2施工均布活荷载分项系数取1.4例：1.2×（25M+0.3）+1.4×3=15M=0.348米，取整M=35㎝即板厚达到或超过35㎝时需要专家论证。

三、集中线荷载的计算方法（一）荷载的组成集中线荷载=永久荷载（钢筋砼自重+模板木方的自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=梁的截面积（m2）×26KN/m3（26KN/m3为钢筋砼比重换算成KN/m3为单位，在计算集中线荷载时钢筋砼比重取值为26KN/m3。

）模板木方的自重=梁截面模板的周长0.5KN/m2（计算集中线荷载时取值为0.5KN/m2）施工均布活荷载=梁宽m ×3KN/m2分项系数永久荷载分项系数取1.2 施工均布活荷载分项系数取1.4 例1：梁高700，梁宽7001.2×[0.7×0.7×26+（0.7+0.7+0.7）×0.5]+0.7×3×1.4=19.488<20例2：梁高1000，梁宽5001.2×[0.5×1.0×26+（1.0+1.0+0.5）×0.5]+0.5×3×1.4=19.2<20 例3：梁高900，梁宽600 1.2×[0.6×0.9×26+（0.9+0.9+0.6）×0.5]+0.6×3×1.4=20.808>20，需论证四、 根据以上的计算方法进行反推，楼板厚度大于或等于350mm ，其模板支撑系统属于高支模范围。

集中面荷载计算
简介
集中面荷载计算是一种用于计算结构物承受集中荷载的方法。

它是基于确定结构物上某个特定区域的荷载分布，以及该区域的尺
寸和形状。

计算方法
集中面荷载计算的基本步骤如下：
1. 确定荷载分布的形状：首先，需要确定集中荷载的形状。

常
见的形状包括矩形、圆形和三角形。

2. 确定荷载分布的大小：根据具体情况，确定集中荷载对应的
大小。

可以根据设计要求或实际荷载情况来确定。

3. 计算荷载分布的面积：根据集中荷载的形状，计算荷载分布
的面积。

对于矩形形状，面积可以通过长度和宽度相乘得到；对于
圆形形状，面积可以通过π乘以半径的平方得到；对于三角形形状，面积可以通过底边乘以高度再除以2得到。

4. 计算承载荷载的结构物面积：根据设计要求或实际情况，确定结构物所能承受的荷载大小。

通常，这个数值是提前确定的。

5. 比较荷载分布的面积和结构物承载荷载的面积：如果荷载分布的面积小于或等于结构物承载荷载的面积，则结构物能够承受该集中荷载。

如果荷载分布的面积大于结构物承载荷载的面积，则需要重新设计或增强结构物以满足要求。

小结
集中面荷载计算是一种常用的方法，用于确定结构物是否能够承受集中荷载。

通过确定荷载分布的形状和大小，计算荷载分布的面积，并与结构物承载荷载的面积进行比较，可以得出结论。

如果荷载分布的面积小于或等于结构物承载荷载的面积，则结构物能够承受该集中荷载。

否则，需要进行进一步的设计或增强。

超过一定规模的危险性较大的分部分项工程（高支模）荷载设计值计算方法一、范围确定 (2)二、计算方法 (2)1、施工总荷载（设计值）10～15K N/M2的范围（指楼板） (2)2、集中线荷载（设计值）15～20K N/M的范围（指大截面梁） (2)三、计算实例 (3)1、楼板计算： (3)2、大梁计算： (4)超过一定规模的危险性较大的分部分项工程（高支模）荷载设计值计算方法一、范围确定危险性较大的分部分项工程范围：施工总荷载（荷载效应基本组合的设计值，以下简称设计值）10kN/m2及以上，或集中线荷载（设计值）15kN/m及以上。

超过一定规模的危险性较大的分部分项工程范围：施工总荷载（设计值）15kN/m2及以上，或集中线荷载（设计值）20kN/m及以上。

二、计算方法按照《建筑施工模板安全技术规程》JGJ162-2008规范4.3.1条规定确定荷载组合分项系数如下：1、施工总荷载（设计值）10～15kN/m2的范围（指楼板）混凝土钢筋自重25.10kN/m3，模板自重0.30kN/m2，施工活荷载2.50kN/m2。

（1）由可变荷载效应控制的组合S=1.2×(25.10×板厚+0.30)+1.40×2.50=kN/m2（2）由永久荷载效应控制的组合S=1.35×25.10×板厚+0.7×1.40×2.50=kN/m22、集中线荷载（设计值）15～20kN/m的范围（指大截面梁）混凝土钢筋自重25.50kN/m3，模板自重0.50kN/m2，施工活荷载2.00kN/m2。

集中线荷载=永久荷载（钢筋砼自重+模板木方的自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=梁的截面积（m2）×26KN/m3（26KN/m3为钢筋砼比重换算成KN/m3为单位，在计算集中线荷载时钢筋砼比重取值为26KN/m3。

施工总荷载和集中线荷载计算概述说明1. 引言1.1 概述施工总荷载和集中线荷载计算是建筑和结构设计中非常重要的一环。

正确计算施工总荷载和集中线荷载对于确保结构的安全性、有效性以及提高项目质量至关重要。

施工总荷载是指在建筑或结构使用过程中所承受的各种物体、设备和人员的力作用在该建筑或结构上产生的总载荷。

而集中线荷载则是指单个点或单位长度内作用在结构上的集中力。

本文将详细介绍施工总荷载和集中线荷载的计算方法、参数考虑，以及一些需要注意的问题和误区。

1.2 文章结构本文共分为5个部分进行阐述。

首先是引言部分，介绍了文章的目的、概述和结构；其次是施工总荷载计算部分，包括定义和作用、计算方法以及文章示例；第三部分是集中线荷载计算，包括定义和应用场景、计算公式和参数考虑以及实际案例分析；第四部分着重讨论了需要注意的问题和误区，包括常见误差及其修正方法、安全系数的选择与合理性分析以及其他相关因素考虑；最后一部分是结论，总结了全文的要点，并展望了施工总荷载和集中线荷载计算的未来发展方向，提出了一些建议。

1.3 目的本文的目的在于提供一个较为全面且实用的施工总荷载和集中线荷载计算概述，帮助读者对这一领域有更深入、准确的理解。

通过介绍计算方法、参数考虑、示例分析以及注意事项，读者能够掌握施工总荷载和集中线荷载计算所需的基本知识和技能。

同时，通过对常见问题、误区和安全系数等进行讨论，读者可以避免在实际应用中出现错误，并加强对结构安全性保证的认识。

最后，通过展望未来发展方向并提出建议，促进施工总荷载和集中线荷载计算方法在实践中不断完善和创新。

2. 施工总荷载计算：2.1 定义和作用：施工总荷载是指在施工过程中作用于建筑结构的全部外力，包括自重、人员活动荷载、设备及材料荷载等。

对于建筑结构的设计和施工具有重要的影响。

施工总荷载计算的目的是确定在施工期间对建筑结构产生的最大静动力效应，以提供合理的设计和施工方案，并确保结构安全可靠。

在三角形荷载,梯形荷载以及集中荷载作用下梁内力简
化计算
三角形荷载、梯形荷载和集中荷载三种不同的荷载对梁内力有着不同的影响。

首先，三角形荷载是指按三角形形状分布在梁上的荷载，它是由一个或多个外力施加在梁两端的连续荷载组成的。

根据受力分析，在梁上加载三角形荷载，梁上受力为弯矩和剪力，而梁内支撑力主要是由分布于梁腹部的抗剪钢筋构成的，它们的抗剪力和耐久度都很高。

其次，梯形荷载指的是按梯形形状分布在梁上的荷载，它包括左右两边梯形荷载，以及斜边上的均布荷载。

这种荷载受力分析结果表明，梁上的受力主要为弯矩以及斜边上的均布荷载产生的剪力，梁内支撑力主要是由梯形荷载左右两边装置的钢筋构成，它们的抗剪力和耐久度也都很高。

最后，集中荷载，又称为单点荷载，是指由一个点发散的荷载形式，即某一点上施加外力，因而产生梁内荷载分布。

一般而言，集中荷载可引起梁上线性和非线性的受力分布，而梁内支撑力则主要是由单点荷载所引起的受力分布确定的，它们的抗剪力和耐久度也比较高。

从以上叙述可以看出，三种不同的荷载可引起梁内不同的受力分布，从而简化梁内力的计算，进而提高梁结构的综合性能。

一、高支模的定义：水平混凝土构件模板支撑系统高度超出8m,或跨度大于18m, 均荷载大于15kN/m2,或集中线荷载大于20kN/m的模板支撑系统。

二、均荷载的计算方法：（一）荷载的组成均荷载=永久荷载（钢筋砼自重+模板木方的自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=板厚（m）×25KN/m3（25KN/m3为钢筋砼比重换算成KN/m3为单位，在计算均荷载时钢筋砼比重取值为25KN/m3。

）模板木方的自重2（计算均荷载时取值为2）施工均布活荷载3KN/m2分项系数永久荷载分项系数取1.2施工均布活荷载分项系数取1.4例：××3=15M=0.348米，取整M=35㎝即板厚达到或超出35㎝时需要专家论证。

三、集中线荷载的计算方法（一）荷载的组成集中线荷载=永久荷载（钢筋砼自重+模板木方的自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=梁的截面积（m2）×26KN/m3（26KN/m3为钢筋砼比重换算成KN/m3为单位，在计算集中线荷载时钢筋砼比重取值为26KN/m3。

）模板木方的自重=梁截面模板的周长（m）×2（计算集中线荷载时取值为2）施工均布活荷载=梁宽m×3KN/m2分项系数永久荷载分项系数取1.2 施工均布活荷载分项系数取1.4例1：梁高700，梁宽700×××26+（0.7+0.7+0.7）××3×<20例2：梁高1000，梁宽500×××26+（1.0+1.0+0.5）××3×<20例3：梁高900，梁宽600×××26+（0.9+0.9+0.6）××3×>20，需论证四、根据以上的计算方法进行反推，楼板厚度大于或等于350mm，其模板支撑系统属于高支模范围。
