绝缘电阻测试记录该记录适用于单相、单相三线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。
表中A代表第一相、B代表第二相、C代表第三相、N代表零线（中性线）、PE代表接地线。
施工单位应在导线敷设完成后和电气设备安装完成后分别进行一次绝缘电阻测试记录。
楼宇总配电室、楼层配电箱、户内配电盘，都需要进行测试的。
绝缘电阻测试1．要求：电气线路安装后，在送电前应对所有的电气线路（包括明敷和暗敷、电缆）进行线路的绝缘电阻测试，达不到绝缘要求的严禁送电。
2．目的：通过绝缘电阻测试，检查和掌握线路敷设和电气安装的施工质量，避免发生漏电、短路等用电安全事故。
3．方法：(1)电气线路敷设中的明配线，暗配线及低压电缆均应作绝缘测试。
(2)用500V兆欧表（摇表）进行测试，测试工具应有计量检测（型号、编号、有效期）。
(3)48V以下线路及设备应与单相220V线路测试相同。
(4)测试数量必须符合设计图的回路数，即对每一个用电回路均应测试。
(5)线路测试时导线间，导线对地的绝缘电阻应大于0.5MΩ。
(6)电动机绝缘测试值应≥1MΩ。
(7)大型电气设备、开关、动力、照明配电箱等绝缘测试值应大于0.5MΩ。
(8)认真填写绝缘电阻测试单，并请有关部门或业主验收签证。
回路编号：通过电缆、电线的系统图（注意要系统图，上有对应的回路编号，比如：+1AA1-1）线路型号、规格、敷设方法：规格型号系统图上也有比如：4*2.5mm2 敷设方法：直埋、桥架、穿管等。
绝缘电阻：A、B、C表示三相电A相B相C相。
如果是单相的A-C、A-B什么的就不用填，N是零线、PE是接地保护线。
如果是三相五线电就得填满，不过阻值基本大同小异，复制+改改就OK了电缆的绝缘电阻值与电缆的种类、电压等级、电缆绝缘的温度、空气湿度有关，额定电压6KV 及以上的应不小于100MΩ，额定电压1～3KV时应不小于50MΩ。
1KV一下三四十兆欧就满足要求了。
“绝缘电阻测试记录”的填写绝缘电阻测试记录该记录适用于单相、单相三线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。
表中A代表第一相、B代表第二相、C代表第三相、N代表零线（中性线）、PE代表接地线。
施工单位应在导线敷设完成后和电气设备安装完成后分别进行一次绝缘电阻测试记录。

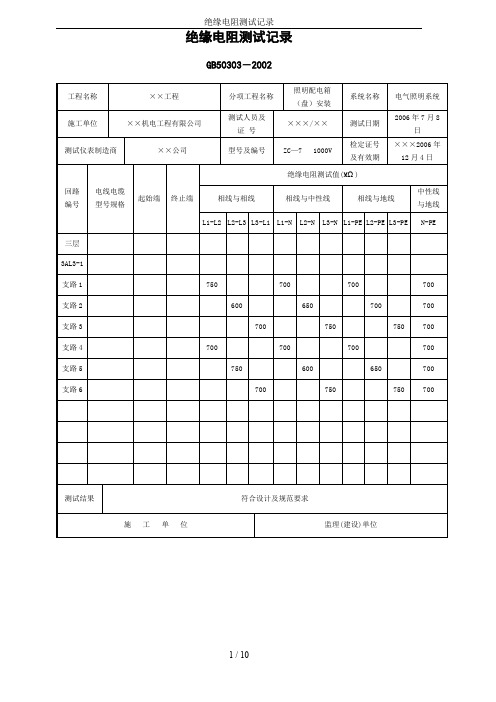

电缆编号(例P2-M1),规格:YJV-4x25+1x16起点:P2箱终点:M1箱敷设方式:穿管或敷桥架中间接头:无或0相对相:80,相对零:80,相对地:79我国现在相线是U、V、W、零线是N、接地保护线是PE，为什么相线还用A、B、C 表示？AB是相线A与相线B之间的绝缘电阻。
以此类推。
绝缘电阻测试-----不是电线本身的电阻！它是指电线与大地，电线与表皮，电线与电线之间的绝缘电阻，单位是兆欧！通常我们测试BV线，只测相与相之间，相与线之间。
如：AB,AC,BC,AN,BN,CN,APE,BPE,CPE,NPE一般照明用500V兆欧表，测得数值最大500兆欧。
新线最低一般不会低于200兆欧绝缘电阻值的大小，能有效地反映绝缘的整体受潮、污秽以及严重过热老化等缺陷。
绝缘电阻的测试最常用的仪表是绝缘电阻测试仪（兆欧表）。
绝缘电阻测试仪（兆欧表）通常有100V、250V、500V、1000V、2500V和5000V等类型。
使用兆欧表应按照DL/T596《电力设备预防性试验规程》的有关规定。
看不到您的表格是什么形式,我是做品质的,我们品质方面的绝缘电阻测试记录一般会写上以下几个重要信息:1.测试设备:XX型号绝缘电阻表2.测试条件:XX VDC电压(一般工厂工程都用500VDC测试)3.测试位置:写出或标出您两测试探针打的位置(一般是一针打绝缘部分,一针打在导电部分;也有的是一针打接电源端子,一针打金属外壳)4.测试结果:即把各部分测得的指针数据按对应位置如实填上.(正常情况下是M欧姆为单位)PS:如果你用的绝缘电阻表是指针的,一定要注意在测试读数的时候表盘要水平放置,否则读数会不正确.数字的就没这个顾忌.要用绝缘电阻表（兆欧表），而不是万用表。
绝缘电阻测试记录该记录适用于单相、单相三线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。
表中A代表第一相、B代表第二相、C代表第三相、N代表零线（中性线）、PE代表接地线。
施工单位应在导线敷设完成后和电气设备安装完成后分别进行一次绝缘电阻测试记录。
楼宇总配电室、楼层配电箱、户内配电盘，都需要进行测试的。
绝缘电阻测试1．要求：电气线路安装后，在送电前应对所有的电气线路（包括明敷和暗敷、电缆）进行线路的绝缘电阻测试，达不到绝缘要求的严禁送电。
2．目的：通过绝缘电阻测试，检查和掌握线路敷设和电气安装的施工质量，避免发生漏电、短路等用电安全事故。
3．方法：(1)电气线路敷设中的明配线，暗配线及低压电缆均应作绝缘测试。
(2)用500V兆欧表（摇表）进行测试，测试工具应有计量检测（型号、编号、有效期）。
(3)48V以下线路及设备应与单相220V线路测试相同。
(4)测试数量必须符合设计图的回路数，即对每一个用电回路均应测试。
(5)线路测试时导线间，导线对地的绝缘电阻应大于0.5MΩ。
(6)电动机绝缘测试值应≥1MΩ。
(7)大型电气设备、开关、动力、照明配电箱等绝缘测试值应大于0.5MΩ。
(8)认真填写绝缘电阻测试单，并请有关部门或业主验收签证。
回路编号：通过电缆、电线的系统图（注意要系统图，上有对应的回路编号，比如：+1AA1-1）线路型号、规格、敷设方法：规格型号系统图上也有比如：4*2.5mm2 敷设方法：直埋、桥架、穿管等。
绝缘电阻：A、B、C表示三相电A相B相C相。
如果是单相的A-C、A-B什么的就不用填，N是零线、PE是接地保护线。
如果是三相五线电就得填满，不过阻值基本大同小异，复制+改改就OK了电缆的绝缘电阻值与电缆的种类、电压等级、电缆绝缘的温度、空气湿度有关，额定电压6KV 及以上的应不小于100MΩ，额定电压1～3KV时应不小于50MΩ。
1KV一下三四十兆欧就满足要求了。
