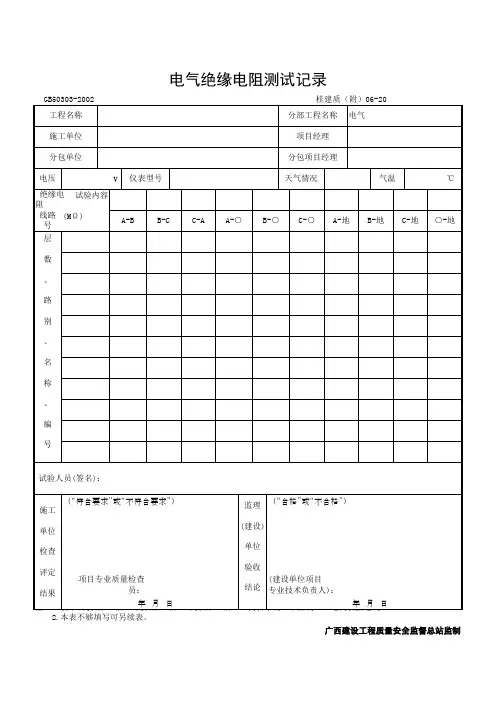

绝缘电阻测试记录(2)

绝缘电阻测试记录-CAL-FENGHAI.-(YICAI)-Company One1绝缘电阻测试记录GB50303—2002 技表06-09-□□郑州市工程质量监督站监制绝缘电阻测试记录GB50303—2002 技表06-09-□□郑州市工程质量监督站监制绝缘电阻测试记录GB50303—2002 技表06-09-□□郑州市工程质量监督站监制绝缘电阻测试记录GB50303—2002 技表06-09-□□郑州市工程质量监督站监制绝缘电阻测试记录GB50303—2002 技表06-09-□□郑州市工程质量监督站监制绝缘电阻测试记录GB50303—2002 技表06-09-□□郑州市工程质量监督站监制绝缘电阻测试记录GB50303—2002 技表06-09-□□郑州市工程质量监督站监制绝缘电阻测试记录GB50303—2002 技表06-09-□□郑州市工程质量监督站监制绝缘电阻测试记录GB50303—2002 技表06-09-□□郑州市工程质量监督站监制绝缘电阻测试记录GB50303—2002 技表06-09-□□郑州市工程质量监督站监制绝缘电阻测试记录GB50303—2002 技表06-09-□□郑州市工程质量监督站监制绝缘电阻测试记录GB50303—2002 技表06-09-□□郑州市工程质量监督站监制绝缘电阻测试记录GB50303—2002 技表06-09-□□郑州市工程质量监督站监制绝缘电阻测试记录GB50303—2002 技表06-09-□□郑州市工程质量监督站监制绝缘电阻测试记录GB50303—2002 技表06-09-□□郑州市工程质量监督站监制绝缘电阻测试记录GB50303—2002 技表06-09-□□郑州市工程质量监督站监制绝缘电阻测试记录GB50303—2002 技表06-09-□□郑州市工程质量监督站监制绝缘电阻测试记录GB50303—2002 技表06-09-□□郑州市工程质量监督站监制。

绝缘电阻测试记录绝缘电阻测试是一种用于评估电气设备或电线电缆绝缘性能的测试方法。

它旨在检测设备或电线电缆在正常操作条件下是否会发生绝缘故障，以及故障可能的原因。

绝缘电阻测试记录是测试的关键部分，它记录了测试的目的、步骤、结果和结论，以及可能的改进建议。

下面是一个绝缘电阻测试记录的示例。

测试项目：电气设备绝缘电阻测试测试日期：2024年1月1日测试地点：XXX工厂测试仪器：绝缘电阻测试仪测试目的：评估设备的绝缘性能，检测可能存在的绝缘故障和隐患，以提供改进建议。

测试步骤：1.准备工作：检查测试仪器是否正常工作，确保安全措施已经采取。

2.测试前准备：断开电气设备与电源的连接，确保设备已经处于关机状态。

3.测试连接：将测试仪器的正极与设备的绝缘引线连接，将测试仪器的负极与设备的接地线连接。

4.设置测试参数：根据设备的额定电压和预期的测试结果，设置测试仪器的电压和时间参数。

5.进行测试：按下测试仪器上的测试按钮，开始测试。

6.记录测试结果：记录测试仪器显示的绝缘电阻数值，并记录测试的时间。

7.结束测试：断开测试仪器与设备的连接，关闭测试仪器。

测试结果：1.设备名称：XXX设备2.设备额定电压：220V3.测试电压：500V4.测试结果：绝缘电阻数值为10MΩ，测试时间为1分钟。

结论：根据测试结果，XXX设备的绝缘电阻值达到预期标准，表明设备的绝缘性能良好。

建议：1.定期进行绝缘电阻测试，以确保设备的绝缘性能保持在良好状态。

2.如发现绝缘电阻值下降或异常，应及时进行维修或更换绝缘材料。

3.增加设备的绝缘电阻测试频率，特别是在高温或湿度环境下。

4.提供员工培训，加强绝缘电阻测试的重要性和操作规程的理解。

备注：本次测试记录仅适用于当前测试设备，如有其他设备需要测试，请另行记录。

经测试人员确认：姓名：XXX职务：XXX签名：______________________。

绝缘电阻测试是一项关键的电气检测活动，旨在评估电气设备或系统中的绝缘性能。

该测试主要用于检测设备之间或设备与地之间的电气绝缘是否良好，以确保电气系统的安全运行。

在进行绝缘电阻测试时，通常需要记录详细的信息，以便后续分析和跟踪。

以下是一份绝缘电阻测试记录的示例，其中包括测试日期、测试仪器、测试对象、环境条件以及测试结果等内容。

## 绝缘电阻测试记录### 1. 项目信息：- **测试日期：** [填写测试日期]- **测试地点：** [填写测试地点]- **测试人员：** [填写测试人员姓名]- **测试仪器：** [填写使用的测试仪器型号和编号]### 2. 测试对象信息：- **设备名称/编号：** [填写被测试设备的名称或编号]- **设备类型：** [填写设备类型，如电动机、电缆、开关设备等]- **额定电压：** [填写设备的额定电压]- **生产厂家：** [填写设备的生产厂家]- **安装日期：** [填写设备的安装日期]### 3. 测试环境条件：- **温度：** [填写测试时的环境温度，单位摄氏度]- **湿度：** [填写测试时的相对湿度，单位%]- **大气压力：** [填写测试时的大气压力，单位帕斯卡]### 4. 测试参数：- **测试电压：** [填写使用的测试电压，单位伏特]- **测试时间：** [填写测试的持续时间，单位秒]- **测试范围：** [填写测试仪器的测试范围]### 5. 测试步骤：1. **准备工作：** 确保被测试设备处于安全状态，清除任何可能导致测试不准确的污物或污垢。

2. **连接测试仪器：** 将测试仪器的测试引线正确连接到被测试设备的绝缘部分。

3. **设置测试参数：** 设置测试电压和测试时间等参数。

4. **进行测试：** 启动测试仪器，记录测试过程中的任何异常情况。

5. **测试完成：** 在测试结束后，断开测试仪器并确保设备恢复正常运行状态。

绝缘电阻测试记录测试日期：2021年10月15日测试人员：XXX测试目的：本次测试旨在测试电路中的绝缘电阻，以确定电路的安全性和可靠性。

测试设备：1. 数字电阻测试仪2. 绝缘电阻测试仪3. 安全绝缘靴4. 脚手架（便于到达测试点）测试步骤和结果：1. 断开电路：在进行绝缘电阻测试前，首先将待测试的电路进行断电处理，并确保电路已经完全切断。

2. 测试点准备：选择需要测试的电路节点，使用安全绝缘靴和脚手架确保测试人员的安全。

注意确保测试点干燥无尘，目视检查是否有可疑的破损或裸露的导体。

3. 连接测试仪器：根据测试仪器的操作手册，正确连接数字电阻测试仪和绝缘电阻测试仪，确保仪器工作正常。

4. 数字电阻测试：根据测试仪器的操作步骤，将测试仪器放置在待测试节点上，并记录测试值。

重复测试三次，确保结果的准确性。

将测试结果记录在下表中：测试点 | 测试值(Ω)-------------|-------------节点A | 1000节点B | 2000节点C | 15005. 绝缘电阻测试：根据测试仪器的操作手册，将绝缘电阻测试仪的测试极与待测试节点连接，并记录测试值。

重复测试三次，确保结果的准确性。

将测试结果记录在下表中：测试点 | 测试值(MΩ)-------------|-------------节点A | 2.5节点B | 1.8节点C | 2.06. 结果评估：根据测试结果，判断电路的绝缘情况。

通常来说，电路的绝缘电阻值应该远高于其电流所需的对地路径，以确保电路的安全性。

7. 修复和再测试：如果测试结果显示绝缘电阻值低于标准要求或有异常，需要将发现的问题进行修复，并再次进行测试，直到结果符合要求。

8. 测试结束：测试完成后，关闭测试仪器，并恢复原始电路连接。

测试结论：根据测试结果，节点A的绝缘电阻值为2.5 MΩ，节点B为1.8 MΩ，节点C为2.0 MΩ。

所有测试值均高于标准要求，电路的绝缘性良好。

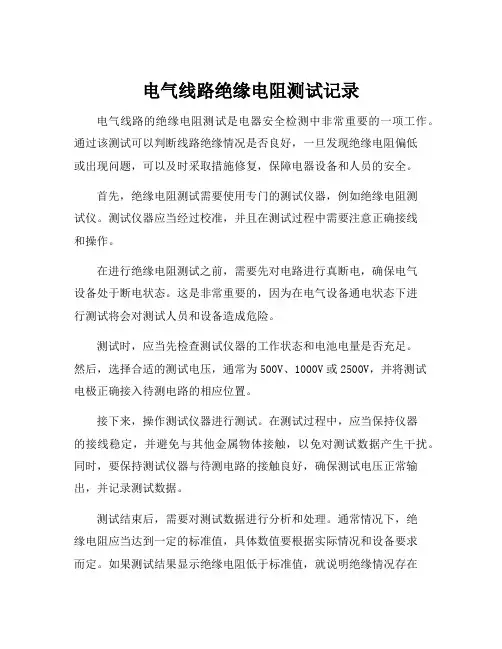

电气线路绝缘电阻测试记录电气线路的绝缘电阻测试是电器安全检测中非常重要的一项工作。

通过该测试可以判断线路绝缘情况是否良好，一旦发现绝缘电阻偏低或出现问题，可以及时采取措施修复，保障电器设备和人员的安全。

首先，绝缘电阻测试需要使用专门的测试仪器，例如绝缘电阻测试仪。

测试仪器应当经过校准，并且在测试过程中需要注意正确接线和操作。

在进行绝缘电阻测试之前，需要先对电路进行真断电，确保电气设备处于断电状态。

这是非常重要的，因为在电气设备通电状态下进行测试将会对测试人员和设备造成危险。

测试时，应当先检查测试仪器的工作状态和电池电量是否充足。

然后，选择合适的测试电压，通常为500V、1000V或2500V，并将测试电极正确接入待测电路的相应位置。

接下来，操作测试仪器进行测试。

在测试过程中，应当保持仪器的接线稳定，并避免与其他金属物体接触，以免对测试数据产生干扰。

同时，要保持测试仪器与待测电路的接触良好，确保测试电压正常输出，并记录测试数据。

测试结束后，需要对测试数据进行分析和处理。

通常情况下，绝缘电阻应当达到一定的标准值，具体数值要根据实际情况和设备要求而定。

如果测试结果显示绝缘电阻低于标准值，就说明绝缘情况存在问题，需要及时处理。

可能的处理方式包括修复绝缘层、更换绝缘材料或更换损坏的电气设备等。

通过绝缘电阻测试，我们可以及时了解电气线路的绝缘情况，发现潜在问题并采取相应的措施。

这项测试对电气设备的安全运行和人员的身体安全具有重要意义。

因此，在使用电气设备前或定期进行维护保养时，都应当进行绝缘电阻测试，切勿忽视该项工作的重要性。

总之，绝缘电阻测试是电气设备安全检测的关键环节之一，通过测试可以判断绝缘情况是否良好并采取相应措施。

测试前需要确保设备断电，正确选择测试电压并保持仪器接线稳定。

测试后需要分析测试数据并进行必要的处理。

只有重视绝缘电阻测试，才能真正保障电器设备的安全运行和人员的身体安全。

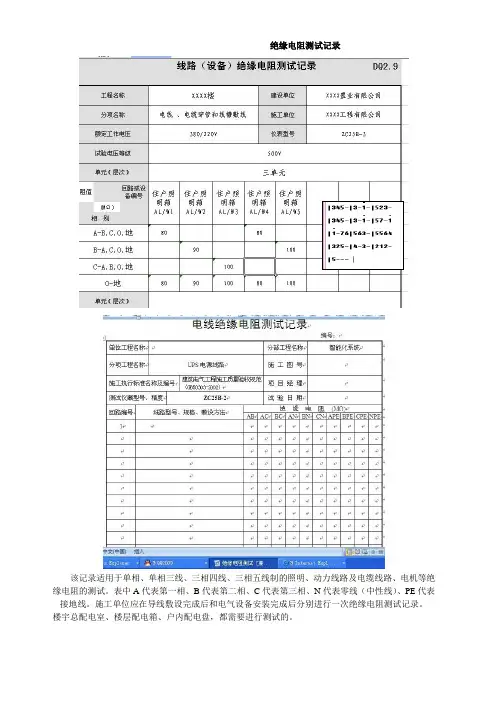

该记录适用于单相、单相三线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。

表中A代表第一相、B代表第二相、C代表第三相、N代表零线（中性线）接地线。

施工单位应在导线敷设完成后和电气设备安装完成后分别进行一次绝缘电阻测试记录。

楼宇总配电室、楼层配电箱、户内配电盘，都需要进行测试的。

绝缘电阻测试1．要求：电气线路安装后，在送电前应对所有的电气线路（包括明敷和暗敷、电缆）进行线路的绝缘电阻测试，达不到绝缘要求的严禁送电。

2．目的：通过绝缘电阻测试，检查和掌握线路敷设和电气安装的施工质量，避免发生漏电、短路等用电安全事故。

3．方法：(1)电气线路敷设中的明配线，暗配线及低压电缆均应作绝缘测试。

(2)用500V兆欧表（摇表）进行测试，测试工具应有计量检测（型号、编号、有效期）。

(3)48V以下线路及设备应与单相220V线路测试相同。

(4)测试数量必须符合设计图的回路数，即对每一个用电回路均应测试。

(5)线路测试时导线间，导线对地的绝缘电阻应大于0.5MΩ。

(6)电动机绝缘测试值应≥1MΩ。

(7)大型电气设备、开关、动力、照明配电箱等绝缘测试值应大于0.5MΩ。

(8)认真填写绝缘电阻测试单，并请有关部门或业主验收签证。

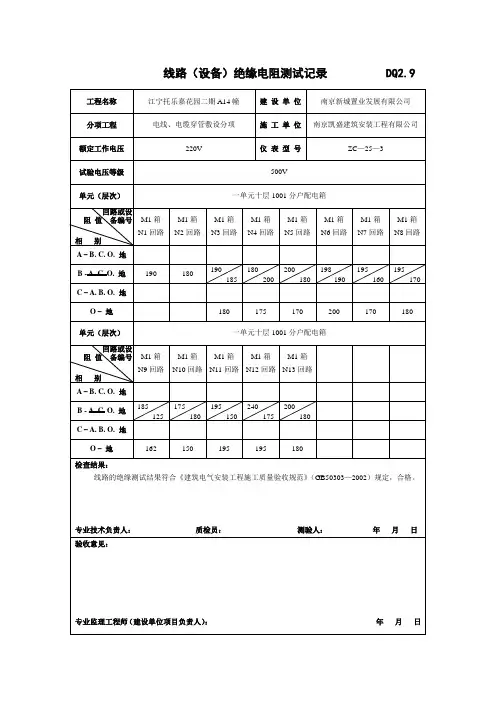

回路编号：通过电缆、电线的系统图（注意要系统图，上有对应的回路编号，比如：+1AA1-1）线路型号、规格、敷设方法：规格型号系统图上也有比如：4*2.5mm2 敷设方法：直埋、桥架、穿管等。

绝缘电阻：A、B、C表示三相电A相B相C相。

如果是单相的A-C、A-B什么的就不用填，N是零线、PE是接地保护线。

如果是三相五线电就得填满，不过阻值基本大同小异，复制+改改就OK了电缆的绝缘电阻值与电缆的种类、电压等级、电缆绝缘的温度、空气湿度有关，额定电压6KV 及以上的应不小于100MΩ，额定电压1～3KV时应不小于50MΩ。

1KV一下三四十兆欧就满足要求了。

一般零线与地线都是从同一个接地点引出的，正常情况下他们之间的电阻值应该为0，但有特殊情况，所有把开关拉开，这样零对地电阻应该要很大，否则说明没有正常正确安装接地线，表格中所填应该是特殊情况下的阻值（本人也不是很确定），所以应该填大阻值。

电气线路绝缘电阻测试记录一、测试目的电气线路的绝缘电阻测试是为了验证电气线路的绝缘状况是否满足要求，以保证其正常运行和安全使用。

二、测试仪器与设备1. 绝缘电阻测试仪：型号xxx2. 电压表：型号xxx3. 温湿度计：型号xxx三、测试步骤1.准备工作：a.确保测试仪器与设备处于正常工作状态，进行必要的校准。

b.清理测试样品表面，确保无尘和污渍。

c.确保测试现场通风良好，防止测试过程中的温度和湿度变化对测试结果的影响。

2.示范测试：a.将测试仪器与设备接地，并使用电压表测量接地电阻，确保接地良好。

b. 打开绝缘电阻测试仪，设置测试电压为xxxV，并接通电源。

c.将测试仪器的测试引线分别连接到待测试的两个端点，确保测试引线与测试样品接触良好。

d.启动测试仪器，记录测试开始时间，并等待一段时间（通常为1分钟）以稳定测试结果。

e.读取测试仪器上的绝缘电阻数值，并记录。

f.关闭测试仪器，断开测试引线，记录测试结束时间。

3.重复测试：a.对于同一个样品，重复测试3次，取平均值作为绝缘电阻的测试结果。

b.对于多个样品，按照相同的测试步骤进行测试，并依次记录测试结果。

四、测试记录测试日期：xxxx年xx月xx日样品编号：xxxxxx测试环境：温度：xx℃湿度：xx%测试结果：样品1：测试时间：xx:xx~xx:xx测试电压：xxxV第一次测试结果：xxx MΩ第二次测试结果：xxx MΩ第三次测试结果：xxx MΩ平均结果：xxx MΩ样品2：测试时间：xx:xx~xx:xx测试电压：xxxV第一次测试结果：xxx MΩ第二次测试结果：xxx MΩ第三次测试结果：xxx MΩ平均结果：xxx MΩ...五、测试结论与建议根据以上测试结果，所有样品的绝缘电阻均符合要求，表明电气线路的绝缘状况良好，可以正常使用。

建议定期进行绝缘电阻测试并记录结果，以确保电气线路的安全运行。

六、测试人员测试人员：xxxx测试日期：xxxx年xx月xx日以上为电气线路绝缘电阻测试记录。
