第三节电阻、电容、电感元件及其特性.

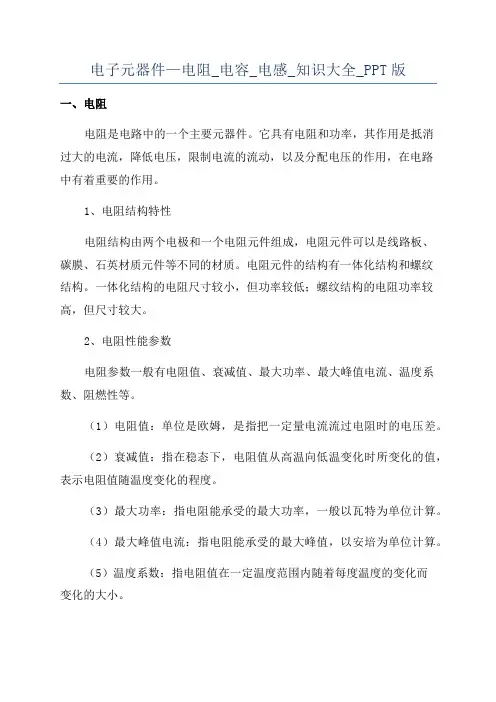

电子元器件—电阻_电容_电感_知识大全_PPT版
一、电阻
电阻是电路中的一个主要元器件。

它具有电阻和功率，其作用是抵消
过大的电流，降低电压，限制电流的流动，以及分配电压的作用，在电路
中有着重要的作用。

1、电阻结构特性
电阻结构由两个电极和一个电阻元件组成，电阻元件可以是线路板、
碳膜、石英材质元件等不同的材质。

电阻元件的结构有一体化结构和螺纹
结构。

一体化结构的电阻尺寸较小，但功率较低；螺纹结构的电阻功率较高，但尺寸较大。

2、电阻性能参数
电阻参数一般有电阻值、衰减值、最大功率、最大峰值电流、温度系数、阻燃性等。

（1）电阻值：单位是欧姆，是指把一定量电流流过电阻时的电压差。

（2）衰减值：指在稳态下，电阻值从高温向低温变化时所变化的值，表示电阻值随温度变化的程度。

（3）最大功率：指电阻能承受的最大功率，一般以瓦特为单位计算。

（4）最大峰值电流：指电阻能承受的最大峰值，以安培为单位计算。

（5）温度系数：指电阻值在一定温度范围内随着每度温度的变化而
变化的大小。

（6）阻燃性：元件的耐燃性，指当外界发生火灾时电阻元件的稳定性，一般按照阻燃等。

电路元件电阻电容和电感的特性电路元件电阻、电容和电感是电路中常见的三种元件。

它们各自有着不同的特性和作用。

本文将分别介绍电阻、电容和电感的特性，以及它们在电路中的应用。

一、电阻的特性电阻是电流通过时会产生阻碍的元件。

它的特性主要包括电阻值、功率耗散和温度系数。

1. 电阻值电阻值是电阻对电流的阻碍程度的度量。

单位为欧姆（Ω），标示为R。

电阻值越大，对电流的阻碍越大。

根据欧姆定律，电阻值与电流之间的关系为I=V/R，其中I为电流，V为电压。

2. 功率耗散电阻元件在电流通过时会产生热量，这就是功率耗散。

功率耗散与电流和电压有关，计算公式为P=I^2 * R，其中P为功率，I为电流，R 为电阻值。

因此，在选用电阻时需要注意功率耗散是否在其额定范围内。

3. 温度系数电阻的阻值随温度的变化而变化，这就是温度系数。

温度系数用于描述电阻值随温度变化的情况，单位为ppm/℃。

温度系数越小，电阻值随温度变化的影响越小。

二、电容的特性电容是能储存电荷的元件。

它的特性主要包括电容值、电压容量和介质常数。

1. 电容值电容值是电容储存电荷的能力的度量。

单位为法拉（F），标示为C。

电容值越大，表示电容储存电荷的能力越强。

电容值与电容的结构和材料有关。

2. 电压容量电容元件能够承受的最大电压称为电压容量。

当电压超过电容的额定电压时，电容可能会损坏。

因此，在设计电路时需要根据电容的电压容量来选用合适的元件。

3. 介质常数电容的性能与介质有关，不同介质的电容性能也有所差异。

介质常数是刻画介质性能的指标，它描述了介质相对于真空的电容储存能力。

介质常数越大，电容性能越好。

三、电感的特性电感是电流变化时产生的磁场对电流的阻碍程度的元件。

它的特性主要包括感值、频率特性和饱和电流。

1. 感值感值是电感对电流的阻碍程度的度量。

单位为亨利（H），标示为L。

感值越大，电感对电流的阻碍越大。

电感值与电感线圈的结构和材料有关。

2. 频率特性电感的阻抗与电流频率有关，频率越高，感应电流越小。

电路基础原理交流电路中的电阻电感电容特性电路基础原理：交流电路中的电阻、电感和电容特性电路作为现代科技的基础，我们在日常生活中几乎无时无刻不与电路打交道。

要理解电路的工作原理，掌握其基础特性是至关重要的。

本文将带你深入了解交流电路中的电阻、电感和电容的特性，并解释它们在电路中的应用。

一、电阻的特性和应用电阻是电路中最常见的元件之一，它的作用是限制电流的流动。

电阻的物理特性可以通过欧姆定律来描述，即电阻等于电流与电压之比。

在交流电路中，电阻依然遵循欧姆定律，但是电流和电压是随时间变化的，因此需要使用交流电路的计算方法。

电阻在交流电路中可以产生热量，这一特性被广泛应用于发热元件和电炉等设备。

二、电感的特性和应用电感是另一种常见的电路元件，它是由螺线圈或线圈制成的，并呈现出储存磁能的特性。

当电流通过电感时，磁场会储存在其中，并且随时间变化而变化。

电感的大小可以通过一种叫做亨利（Henry）的单位来描述。

电感的物理特性使得它可以抵抗电流的变化，形成电动势，这样的过程称为自感。

电感在交流电路中，可以用来过滤高频噪声、限制电流变化和调节电源的输出电压。

三、电容的特性和应用电容是电路中的另一种基础元件，它由两个导体板之间的绝缘材料（介质）隔开而构成。

电容的主要特性是储存电荷，它的单位是法拉（Farad）。

当电压施加在电容上时，正负电荷会在导体板之间堆积，形成电场。

电容可以储存电荷并释放电荷，因此在交流电路中可以用于存储电能、平滑电压和变压器中起到传递能量的作用。

四、电阻、电感和电容在交流电路中的组合应用在实际的电路中，电阻、电感和电容可以组合成R-L-C电路。

这种电路可以产生各种各样的效果和特性。

例如，串联电路中的电阻、电感和电容可以形成滤波器，用于过滤某一频率范围内的信号；并联电路中的电阻、电感和电容可以形成谐振器，用于特定频率的放大和传输；还可以通过调整电阻、电感和电容的数值来改变电路的特性，实现需要的功能。

电路元件电阻电容和电感的作用和特性电路元件电阻、电容和电感是电路中常见的三种基本元件，它们各自具有不同的作用和特性。

在本文中，我将详细讨论这三种元件的作用和特点。

1. 电阻（Resistor）电阻是电路中最常见的元件之一。

它的作用是限制电流的流动，阻碍电流通过的能力。

电阻器的电阻值用欧姆（Ω）表示，可以根据需要选择合适的电阻值来控制电路的电流。

电阻对电流有以下影响：- 限制电流大小：电阻通过电功率将电能转化为热能，并限制了电流的流动。

当电阻值增加时，电路中的电流减小，反之亦然。

- 控制电路电压：通过欧姆定律，我们知道电压等于电流乘以电阻，因此可以通过选择适当的电阻值来控制电路的电压。

电阻的特性包括：- 热稳定性：电阻器的电阻值在一定的温度范围内是稳定的，不会因温度的变化而发生明显的变化。

- 精确性：电阻器的电阻值可以根据需要设计和制造，具有较高的精确度。

2. 电容（Capacitor）电容是一种具有存储电荷能力的元件。

它由两个导电板和介质组成，通过存储电荷来储存电能。

电容对电流有以下影响：- 存储和释放电荷：电容器可以存储电荷，并在需要时释放。

当电容器充电时，电流会流向电容器并使之充电；当电容器放电时，储存的电荷流回电路。

电容的特性包括：- 存储能力：电容器的储能能力取决于电容值和电压。

较大的电容值和电压可以存储更多的电荷和储存更多的电能。

- 频率依赖性：电容的容抗（阻抗）随频率的变化而变化。

在低频情况下，电容器的容抗较大；而在高频情况下，容抗较小。

3. 电感（Inductor）电感是一种具有储存磁场能力的元件。

它由线圈或线圈的组合构成，通过改变电流来储存和释放磁场能量。

电感对电流有以下影响：- 储存和释放磁场能量：当电流通过电感时，它会储存磁场能量，并在电流变化或断开电路时释放。

电感的特性包括：- 自感性：电感器对电流的变化具有自感应作用，即当电流变化时，会产生电势变化，阻碍电流的变化。

这是由电感器内部的自感效应引起的。

电子元件简介：电阻、电容和电感的特点和应用电子元件是电子电路中不可缺少的组成部分，其中电阻、电容和电感是最基础的三种元件。

本文将详细介绍电阻、电容和电感的特点和应用，并按以下步骤进行阐述：1. 电阻的特点和应用电阻是电子元件中最常见的一种，它是用来限制电流流动的元件。

电阻的特点主要有：1.1 电阻的单位是欧姆（Ω），用来表示电阻对电流的阻碍程度。

1.2 电阻的阻值可以通过颜色环标识法来判断，不同颜色的环组合代表不同的阻值。

1.3 电阻根据功率的大小可以分为小功率电阻和大功率电阻。

1.4 电阻可以用于限制电流、分压和电流检测等方面。

1.5 电阻在模拟电路、数字电路和电源电路中都有广泛的应用。

2. 电容的特点和应用电容是一种储存电荷的元件，其特点如下：2.1 电容的单位是法拉（F），用来表示电容器储存电荷的能力。

2.2 电容的容值大小可以通过标注在电容器上的数值来表示，如1μF表示容值为1微法拉。

2.3 电容器根据结构可以分为固定电容和可变电容。

2.4 电容器可以用来储存能量、滤波和交流电路的相位移动等方面。

2.5 电容在无线电通信、电源滤波和音频放大器等领域都有广泛的应用。

3. 电感的特点和应用电感是一种储存能量的元件，其特点如下：3.1 电感的单位是亨利（H），用于表示电感器存储能量的能力。

3.2 电感器的大小可以通过其自感系数来表示，其数值与线圈的结构、材料和匝数等因素有关。

3.3 电感器可以分为固定电感器和可变电感器。

3.4 电感器可以用于储能、滤波和频率选择等方面。

3.5 电感器在无线电通信、电源电路和磁复合材料等领域都有重要的应用。

综上所述，电阻、电容和电感都是电子元件中不可或缺的组成部分，它们各自具有特点和应用。

了解这些元件的特点并正确应用，有助于我们更好地设计和搭建电子电路，推动科技的发展。

第3节电阻、电容、电感元件及其特性在我们研究的电路中一般含有电阻元件、电容元件、电感元件和电源元件（如图1.11所示），这些元件都属于二端元件，它们都只有两个端钮与其它元件相连接。

其中电阻元件、电容元件、电感元件不产生能量，称为无源元件；电源元件是电路中提供能量的元件，称为有源元件。

上述二端元件两端钮间的电压与通过它的电流之间都有确定的约束关系，这种关系叫作元件的伏安特性。

该特性由元件性质决定，元件不同，其伏安特性不同。

这种由元件的性质给元件中通过的电流、元件两端的电压施加的约束又称为元件约束。

用来表示伏安特性的数学方程式称为该元件的特性方程或约束方程。

1．3．1 电阻元件及欧姆定律1．电阻元件的图形、文字符号电阻器是具有一定电阻值的元器件，在电路中用于控制电流、电压和控制放大了的信号等。

电阻器通常就叫电阻，在电路图中用字母“R”或“r”表示，电路图中常用电阻器的符号如图1．1２所示。

电阻器的SI（国际单位制）单位是欧姆，简称欧，通常用符号“Ω”表示。

常用的单位还有“KΩ”“MΩ”，它们的换算关系如下：1MΩ=1000KΩ=1000000Ω电阻元件是从实际电阻器抽象出来的理想化模型，是代表电路中消耗电能这一物理现象的理想二端元件。

如电灯泡、电炉、电烙铁等这类实际电阻器，当忽略其电感等作用时，可将它们抽象为仅具有消耗电能的电阻元件。

电阻元件的倒数称为电导，用字母G表示，即电导的SI单位为西门子，简称西，通常用符号“S”表示。

电导也是表征电阻元件特性的参数，它反映的是电阻元件的导电能力。

2．电阻元件的特性电阻元件的伏安特性，可以用电流为横坐标，电压为纵坐标的直角坐标平面上的曲线来表示，称为电阻元件的伏安特性曲线。

如果伏安特性曲线是一条过原点的直线，如图1．1３（a）所示，这样的电阻元件称为线性电阻元件，线性电阻元件在电路图中用图1．1３（b）所示的图形符号表示。

在工程上，还有许多电阻元件，其伏安特性曲线是一条过原点的曲线，这样的电阻元件称为非线性电阻元件。

电阻电容电感元件电阻、电容和电感是电子电路中常见的三种基本元器件。

它们分别用来阻碍电流的流动、积累电荷和储存磁能。

下面我将依次介绍这三种元件的相关内容。

一、电阻电阻是由电阻材料制成的，其主要特点是阻碍电流的流动。

电阻的阻值可通过欧姆定律来计算，公式为：电压 = 电流 ×阻值。

电阻的阻值通常用欧姆（Ω）来衡量。

电阻的大小与电阻材料的长、宽、厚度以及材料的电阻率有关。

不同颜色的环带编码能帮助识别电阻的阻值，例如金色环带表示阻值为0.1Ω。

电阻还有功率等级，功率表示电阻能耗的能力，单位为瓦特（W）。

电阻在电子电路中有着广泛的应用。

它可以用来限制电流，降低电压，改变电流的分布等。

电阻还可以用于调节电路的增益，使信号在电路中得到合适的放大或衰减。

电阻还可用于整流、网路分析、功率计算等方面的应用。

二、电容电容是由两个带电导体之间的介质隔开而形成的，用来存储电荷。

电容的特点是能够储存电能，并且能在电路中起到滤波和隔离的作用。

电容的容值可通过电容器的符号和参数来表示，其单位为法拉（F）。

电容的容值受电容器材料、电极面积、电极间距和介质特性的影响。

电容在电子电路中有着重要的作用。

它可以在电路中储存电荷，并且在需要时释放出电荷。

电容可以用于滤波电压和稳定电源，使电路输出的电压变得更加稳定。

电容还可以用于存储信息，例如DRAM（动态随机访问存储器）中就使用了大量的电容来存储数据。

此外，电容还能够形成谐振回路，用于产生特定频率的振荡信号。

三、电感电感是由线圈制成的，其主要特点是储存磁能并抵抗电流的变化。

电感的特点是对直流电流具有阻碍作用，但对交流电流则具有阻抗作用。

电感的大小与线圈的匝数、线圈的长度、线圈的截面积以及材料的磁性有关。

电感的单位是亨利（H）。

电感在电子电路中起到了重要的作用。

它可以用来滤除高频干扰信号。

电感还可以用于构建振荡器和变压器等电路。

变压器是利用电感储存磁场能量和电场能量，将电能从一个电路传输到另一个电路。

电路中的电阻电容和电感有哪些基本特性电路中的电阻、电容和电感是电路中常见的三种基本元件，它们具有各自独特的特性。

本文将就电路中的电阻、电容和电感的基本特性进行探讨。

一、电阻的基本特性电阻是指电路中抵抗电流流动的元件，常用单位是欧姆（Ω）。

以下是电阻的基本特性：1. 阻值（电阻大小）：电阻的阻值表示电阻对电流的阻碍程度，阻值越大，电流通过的越困难。

2. 电压-电流关系：根据欧姆定律，电阻元件的电压和电流之间存在线性关系，即V=IR，其中V表示电压，I表示电流，R表示电阻。

3. 功率消耗：当电流通过电阻时，电阻元件会发生功率消耗，功率的大小与电压和电流的乘积成正比。

4. 发热特性：由于电阻发生功率消耗，因此在高电流通过时会发热，需要特别注意散热问题。

二、电容的基本特性电容是储存电荷的元件，常用单位是法拉（F）。

以下是电容的基本特性：1. 电容量（容值大小）：电容的容值表示其储存电荷的能力，容值越大，电容器储存电荷的能力越强。

2. 充放电过程：电容器可以通过连接电源进行充电，当电容器充满电荷后，可以通过放电过程释放电荷。

3. 电压-电荷关系：电容器上的电压与其带有的电荷量之间呈线性关系，电容器的电压随电荷量的增加而增加。

4. 频率特性：电容器对不同频率的交流信号具有不同的阻抗，对低频信号直流响应较好，对高频信号表现出较高的阻抗。

三、电感的基本特性电感是储存磁能的元件，常用单位是亨利（H）。

以下是电感的基本特性：1. 电感量（感值大小）：电感的感值表示其储存磁能的能力，感值越大，电感器储存磁能的能力越强。

2. 反应速度：电感器对电流的变化有一定的惯性反应，即不会立即改变电流强度，具有瞬态特性。

3. 频率特性：电感器对交流信号的阻抗与频率有关，对高频信号表现出较高的阻抗，对低频信号直流响应较好。

4. 电感耦合：电感可以通过互感耦合方式将信号传递到其他电路中，实现信号的耦合与隔离。

综上所述，电路中的电阻、电容和电感是具有不同特性的基本元件。

电阻、电容、电感基础知识（一）电阻常用电阻有碳膜电阻、碳质电阻、金属膜电阻、线绕电阻和电位器等。

表1是几种常用电阻的结构和特点。

图1 电阻的外形电阻种类(电阻结构和特点):碳膜电阻气态碳氢化合物在高温和真空中分解，碳沉积在瓷棒或者瓷管上，形成一层结晶碳膜。

改变碳膜厚度和用刻槽的方法变更碳膜的长度，可以得到不同的阻值。

碳膜电阻成本较低，性能一般。

金属膜电阻在真空中加热合金，合金蒸发，使瓷棒表面形成一层导电金属膜。

刻槽和改变金属膜厚度可以控制阻值。

这种电阻和碳膜电阻相比，体积小、噪声低、稳定性好，但成本较高。

碳质电阻把碳黑、树脂、粘土等混合物压制后经过热处理制成。

在电阻上用色环表示它的阻值。

这种电阻成本低，阻值范围宽，但性能差，很小采用。

线绕电阻用康铜或者镍铬合金电阻丝，在陶瓷骨架上绕制成。

这种电阻分固定和可变两种。

它的特点是工作稳定，耐热性能好，误差范围小，适用于大功率的场合，额定功率一般在1瓦以上。

碳膜电位器它的电阻体是在马蹄形的纸胶板上涂上一层碳膜制成。

它的阻值变化和中间触头位置的关系有直线式、对数式和指数式三种。

碳膜电位器有大型、小型、微型几种，有的和开关一起组成带开关电位器。

还有一种直滑式碳膜电位器，它是靠滑动杆在碳膜上滑动来改变阻值的。

这种电位器调节方便。

线绕电位器用电阻丝在环状骨架上绕制成。

它的特点是阻值范围小，功率较大。

大多数电阻上，都标有电阻的数值，这就是电阻的标称阻值。

电阻的标称阻值，往往和它的实际阻值不完全相符。

有的阻值大一些，有的阻值小一些。

电阻的实际阻值和标称阻值的偏差，除以标称阻值所得的百分数，叫做电阻的误差。

表2是常用电阻允许误差的等级。

表2 常用电阻允许误差的等级国家规定出一系列的阻值作为产品的标准。

不同误差等级的电阻有不同数目的标称值。

误差越小的电阻，标称值越多。

表2是普通电阻的标称阻值系列。

表3中的标称值可以乘以10、100、1000、10k;100k;比如1.0这个标称值，就有1.0Ω、10.OΩ、100.OΩ、1.0kΩ、10.0kΩ、100.0kΩ、1.0MΩ;10.0MΩ;表3 普通固定电阻标称阻值系列不同的电路对电阻的误差有不同的要求。

电子元器件基础知识2第一节、电阻器电阻是指电荷在电场力的作用下流过导体时，所受到的阻力。

它用“R”或者“r”表示。

电阻器是电子、电器设备中常用的一种基本元器件，简称电阻。

一、电阻器的种类：电阻器可分为固定电阻器与可变电阻器两大类。

（1）固定电阻器：根据制作的材料不一致，又可分为碳膜电阻、金属膜电阻、线绕电阻、水泥电阻等。

（2）可变电阻器：可分为半可调电阻器与电位器两类。

二、电阻器的作用：电阻器在各类电路中阻碍电流的通过，起到降压、分压、稳固与调节电流的作用，与电容组合还可起滤波的作用。

三、电阻器的符号电阻器在电路中通常有下列表示符号：四、电阻器的特性（1）电阻器与电压、电流的关系。

欧姆定律：R=U/I。

串联电路中总电阻等于各分电阻之与：R总=R1+R2+······并联电路中总电阻的倒数等于各分电阻倒数之与：1/R总=1/R1+1/R2+······五、电阻器的要紧参数（1）电阻器的标称阻值。

1 MΩ=1000 KΩ=1000000Ω符合国家标准的电阻器表面都标有电阻值，称之为标称阻值。

电阻的基本单位为欧姆，用字母“Ω”表示，其它单位还有“KΩ”，“MΩ”等。

（2）电阻器的额定功率。

是指电阻器在规定的气压与温度下，长期在交、直流电路中工作时所同意消耗的最大功率。

（3）电阻器的精度等级。

是指电阻器的实际阻值与标称阻值之间所同意的最大误差。

六、电阻器的示值方法（1）直接标示法。

是指将电阻器的要紧参数与技术性直接印注在电阻器表面。

（2）色环标示法。

要紧是插件电阻在其本体上用不一致颜色的色码环使用规定的方式来表示电阻器的阻值大小与误差范围。

（3）文字符号标识法直接将数字与字母印制在电阻器表面，以表示电阻器的要紧参数与技术性能。

各有关数字与字母都有其有关含义。

附表一、电阻器阻值同意误差与字母参照表附表二、EIA-96 标识方式第三位字母表示：Y=10-2 X=10-1 A=100 B=101 C=102 D=103 E=104 F=105附表三、E24系列规格值附：电阻器示值读法：1、E-96系列示值（单位为欧姆[Ω]）：a)、用数值表示：第一~第三位为有效数字，第四位为10的幂指数,即10的多少次方。

再谈电阻、电容、三极管等电子元件基础第一章：基本元件第一节电阻器电阻，英文名resistance，通常缩写为R，它是导体的一种基本性质，与导体的尺寸、材料、温度有关。

欧姆定律说，I=U/R，那么R=U/I，电阻的基本单位是欧姆，用希腊字母"Ω"表示，有这样的定义：导体上加上一伏特电压时，产生一安培电流所对应的阻值。

电阻的主要职能就是阻碍电流流过。

事实上，"电阻"说的是一种性质，而通常在电子产品中所指的电阻，是指电阻器这样一种元件。

师傅对徒弟说："找一个100欧的电阻来！"，指的就是一个"电阻值"为100欧姆的电阻器，欧姆常简称为欧。

表示电阻阻值的常用单位还有千欧（kΩ），兆欧（MΩ）。

一、电阻器的种类电阻器的种类有很多，通常分为三大类：固定电阻，可变电阻，特种电阻。

在电子产品中，以固定电阻应用最多。

而固定电阻以其制造材料又可分为好多类，但常用、常见的有ＲＴ型碳膜电阻、ＲＪ型金属膜电阻、ＲＸ型线绕电阻，还有近年来开始广泛应用的片状电阻。

型号命名很有规律，Ｒ代表电阻，Ｔ－碳膜，Ｊ－金属，Ｘ－线绕，是拼音的第一个字母。

在国产老式的电子产品中，常可以看到外表涂覆绿漆的电阻，那就是ＲＴ型的。

而红颜色的电阻，是ＲＪ型的。

一般老式电子产品中，以绿色的电阻居多。

为什么呢？这涉及到产品成本的问题，因为金属膜电阻虽然精度高、温度特性好，但制造成本也高，而碳膜电阻特别价廉，而且能满足民用产品要求。

电阻器当然也有功率之分。

常见的是1/8瓦的"色环碳膜电阻"，它是电子产品和电子制作中用的最多的。

当然在一些微型产品中，会用到1/16瓦的电阻，它的个头小多了。

再者就是微型片状电阻，它是贴片元件家族的一员，以前多见于进口微型产品中，现在电子爱好者也可以买到了二、电阻器的标识这些直接标注的电阻，在新买来的时候，很容易识别规格。

可是在装配电子产品的时候，必须考虑到为以后检修的方便，把标注面朝向易于看到的地方。

电阻电容电感的特性
电阻、电容和电感是电路中常见的三种元件，它们分别具有不同的
特性和功能。

本文将分别探讨电阻、电容和电感的特性及其在电路中
的作用。

一、电阻的特性
电阻是电路中最常见的元件之一，它的主要作用是阻碍电流的流动。

电阻的特性可以通过电阻值来衡量，单位为欧姆（Ω）。

电阻的阻值越大，其阻碍电流的能力越强。

电阻的特性也包括功率承受能力、温度
系数等。

电阻在电路中常用于限流、限压、分压、分流等作用，保护
电路中其他元件不受过大的电流冲击。

二、电容的特性
电容是电路中储存电荷的元件，其主要特性是电容量和工作频率。

电容的单位为法拉（F），通常表示为微法（μF）、皮法（pF）等。

电
容的特性决定了其对交流电信号的传输和储存能力。

电容在交流电路
中可以滤波、隔直、储能等作用，广泛应用于各种电子设备和电路中。

三、电感的特性
电感是电路中储存能量的元件，其特性主要包括电感值和工作频率。

电感的单位为亨利（H），通常表示为毫亨（mH）、微亨（μH）等。

电感的特性决定了其对交流电信号的阻抗和滤波能力。

电感在交流电
路中可以起到滤波、阻抗匹配、谐振等作用，常用于无线通信、功率
放大等领域。

综上所述，电阻、电容和电感是电路中常见的三种基本元件，它们分别具有不同的特性和作用。

了解电阻、电容和电感的特性可以帮助我们更好地设计和分析电路，实现电路的稳定、高效运行。

希望本文对读者对电阻、电容和电感的特性有所启发。

第三节电阻、电容、电感元件及其特性—、电阻元件1、电阻元件：是一个一端元件，其电斥与电流的关系，可在平面上画线，称为伏安特性曲线。

2、线性电阻（1）线性电阻：是伏安特性曲线为一条过原点的直线，即满足II 二Ri 的电阻称为线性电阻。

（2）电阻的单位第一*（3）电导：电阻特性的另一种表示, ① 表示符号G 。

G =1/R欧（Q ）1MQ =10^0lKO=10^O② 电导G 的单位：3、 欧姆定律数学表达式Uj^=Rij^ 或 I R 二GU R4、 线性电附元件吸收的功率(1)电压、电流相关联参考方向，线性电阻 元件吸收的功率为P 二U R I R 二 RI R I R 二 PR = IVG P 二U R I R = U/R/R 二 U2G = LI2/R(2)电压、电流取关联参考方向，线性 电阻元件吸收的功率为P A U R I R 二 RI R U R Z/R(3) 关于电阻需注意儿点；1) 若P>0,则R>0为“止电阻”，即此电阻恒为耗能元件。

2) 若P<0,则取0为“负电阻”，即此电阻向外传输功率 如图1 4线性电阻元件的伏安特性西门子 （S ）图I 3线性电阻元件运算放人器等)。
