全部元件的参数
全部元件的参数如下：
1. 电阻：电阻的参数通常包括电阻值、功率、温度系数等。
常见的电
阻值有几欧姆到几兆欧姆不等，功率一般为1/8瓦到几瓦，温度系数
表示电阻随温度变化的程度。
2. 电容：电容的参数包括电容值、额定电压、介质材料等。
电容值一
般以法拉（F）为单位，额定电压表示电容器能承受的最大电压。
3. 电感：电感的参数通常包括电感值、额定电流、漏感比等。
电感值
一般以亨利（H）为单位，额定电流表示电感器能承受的最大电流。
4. 二极管：二极管的参数包括最大反向电压、最大正向电流、导通压
降等。
最大反向电压表示二极管能够承受的最大反向电压。
5. 三极管：三极管的参数包括最大集电电流、最大功耗、最大频率等。
最大集电电流表示三极管能够承受的最大集电电流。
6. MOS管：MOS管的参数包括最大漏极电流、最大功耗、门电压范围等。
最大漏极电流表示MOS管能够承受的最大漏极电流。
7. 集成电路：集成电路的参数包括芯片型号、工作电压、封装方式等。
不同的芯片具有不同的功能和工作要求。
8. 传感器：传感器的参数包括测量范围、精度、输出信号类型等。
不
同的传感器用于测量不同的物理量，需根据具体应用选择合适的参数。
以上列举的是一些常见元件的参数，每种元件都有不同的参数范围和要求，具体参数需根据具体元件的规格表或数据手册获取。
常用电子元件封装电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4 瓷片电容：RAD0.1-RAD0.3。
其中0.1-0.3指电容大小，一般用RAD0.1 电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。
一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4 发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8 贴片电阻0603表示的是封装尺寸与具体阻值没有关系，但封装尺寸与功率有关通常来说如下：0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是：0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
Protel 99SE中常用的电子元件封装元件封装电阻 AXIAL无极性电容 RAD电解电容 RB-电位器 VR二极管 DIODE三极管 TO电源稳压块78和79系列 TO－126H和TO-126V场效应管和三极管一样整流桥 D－44 D－37 D－46单排多针插座 CON SIP (搜索con可找到任何插座)双列直插元件 DIP晶振 XTAL11.标准电阻：RES1、RES2；封装：AXIAL-0.3到AXIAL-1.0 ,一般用AXIAL0.4两端口可变电阻：RES3、RES4；封装：AXIAL-0.3到AXIAL-1.0三端口可变电阻：RESISTOR TAPPED，POT1，POT2；封装：VR1-VR52.电容：CAP（无极性电容）、ELECTRO1或ELECTRO2（极性电容）、可变电容CAPVAR封装：无极性电容为RAD-0.1到RAD-0.4，一般用RAD0.1有极性电容为RB.2/.4到RB.5/1.0.一般<100uF用用RB.2/.4,100uF-470uF用RB.3/.6,,>470uF用RB.5/1.03.二极管：DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）、DUIDE TUNNEL（隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）封装：DIODE0.4和DIODE 0.7;（注意做PCB时别忘了将封装DIODE 的端口改为A、K） ,一般用DIODE0.44.三极管：NPN，NPN1和PNP，PNP1；引脚封装：TO18、TO92A（普通三极管）TO220H（大功率三极管）TO3（大功率达林顿管）以上的封装为三角形结构。
T0-226为直线形，我们常用的9013、9014管脚排列是直线型的，所以一般三极管都采用TO-126啦！5、场效应管：JFETN（N沟道结型场效应管），JFETP（P沟道结型场效应管）MOSFETN（N沟道增强型管）MOSFETP（P沟道增强型管）引脚封装形式与三极管同。
电阻电阻/电阻器的主要参数在电阻器的使用中，必需正确应用电阻器的参数。
电阻器的性能参数包括标称阻值及允许偏差、额定功率、极限工作电压、电阻温度系数、频率特性和噪声电动势等。
对于普通电阻器使用中最常用的参数是标称阻值和允许偏差，额定功率。
⑴标称电阻值和允许偏差每个电阻器都按系列生产,有一个标称阻值。
不同标称系列，电阻器的实际值在该标称系列允许误差范围之内。
例如，Ｅ24系列中一电阻的标称值是1000欧，Ｅ24系列电阻的偏差是5%，这个电阻器的实际值可能在950～1050欧范围之内的某一个值，用仪表测得具体的阻值就是这个电阻的实际值。
表1-4 几种固定电阻器的外形和特点压。
器、仪表等。
电路。
在要求电阻偏差小的电路中，可选用Ｅ48、Ｅ96、Ｅ192精密电阻系列，在电阻器的使用中，根据实际需要选用不同精密度的电阻，一般来说误差小的电阻温度系数也小，阻值稳定性高。
电阻的单位是欧姆，用符号Ω表示。
还常用千欧（KΩ）、兆欧（MΩ）等单位表示。
单位之间的换算关系是：1ＭΩ＝1000ＫΩ＝1000000Ω⑵电阻器的额定功率电阻器在电路中实际上是个将电能转换成热能的元件，消耗电能使自身温度升高。
电阻器的额定功率是指在规定的大气压和特定的温度环境条件下，长期连续工作所能呈受的最大功率值。
电阻器实际消耗的电功率Ｐ等于加在电阻器上的电压与流过电阻器电流的乘积，即Ｐ＝ＵＩ。
电阻器的额定功率从0. 05Ｗ至500Ｗ之间数十种规格。
在电阻的使用中，应使电阻的额定功率大于电阻在电路中实际功率值的1.5～2倍以上。
表1-5 电阻器和电位器的命名方法图1-4 电阻器额定功率的图形符号在现代电子设备中，还常用到如水泥电阻和无引脚的片状电阻等新型电阻器。
水泥电阻体积小，功率较大，在电路中常作降压或分流电阻。
片状电阻有两种类型，厚膜片状电阻和薄膜片状电阻。
目前常用的是厚膜电阻，如国产ＲＬ11系列片状电阻。
片状电阻的特点是体积小，重量轻，高频特性好，无引脚采用贴焊安装。
PCB封装大全2009-12-27 21:14电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。
其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。
一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5关于零件封装我们在前面说过，除了DEVICE。
LIB库中的元件外，其它库的元件都已经有了固定的元件封装，这是因为这个库中的元件都有多种形式：以晶体管为例说明一下：晶体管是我们常用的元件之一，在DEVICE。

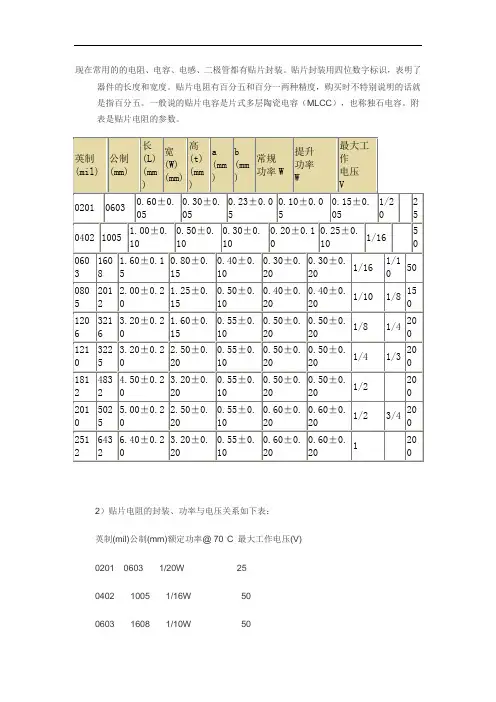

现在常用的的电阻、电容、电感、二极管都有贴片封装。
贴片封装用四位数字标识，表明了器件的长度和宽度。
贴片电阻有百分五和百分一两种精度，购买时不特别说明的话就是指百分五。
一般说的贴片电容是片式多层陶瓷电容（MLCC），也称独石电容。
附表是贴片电阻的参数。
2）贴片电阻的封装、功率与电压关系如下表：英制(mil)公制(mm)额定功率@ 70°C 最大工作电压(V)0201 0603 1/20W 250402 1005 1/16W 500603 1608 1/10W 500805 2012 1/8W 1501206 3216 1/4W 2001210 3225 1/3W 2001812 4832 1/2W 2002010 5025 3/4W 2002512 6432 1W 2003）贴片电阻的精度与阻值贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度，J －表示精度为5％、F－表示精度为1％。
T －表示编带包装阻值范围从0R-100M4）贴片电阻的特性·体积小，重量轻；·适应再流焊与波峰焊；·电性能稳定，可靠性高；·装配成本低，并与自动装贴设备匹配；·机械强度高、高频特性优越。
AXIAL - 两脚直插AXIAL就是普通直插电阻的封装，也用于电感之类的器件。
后面的数字是指两个焊盘的间距。
AXIAL-0.3 小功率直插电阻(1/4W)；普通二极管（1N4148）；色环电感（10uH）AXIAL-0.4 1A的二极管，用于整流（1N4007）；1A肖特基二极管，用于开关电源（1N5819）；瞬态保护二极管AXIAL-0.8 大功率直插电阻(1W和2W)二．电容：1）贴片电容可分为无极性和有极性两种，容值范围从0.22pF-100uF无极性电容下述两类封装最为常见，即0805、0603；英制尺寸公制尺寸长度宽度厚度0402 1005 1.00±0.05 0.50±0.05 0.50±0.050603 1608 1.60±0.10 0.80±0.10 0.80±0.100805 2012 2.00±0.20 1.25±0.20 0.70±0.201206 3216 3.20±0.30 1.60±0.20 0.70±0.201210 3225 3.20±0.30 2.50±0.30 1.25±0.301808 4520 4.50±0.40 2.00±0.20 ≤2.001812 4532 4.50±0.40 3.20±0.30 ≤2.502225 5763 5.70±0.50 6.30±0.50 ≤2.503035 7690 7.60±0.50 9.00±0.05 ≤3.00一般容值越小，耐压值可做到越大，常见耐压有6.3V、10V、16V、25V、50V、100V、200V、500V、1000V、2000V、3000V、4000V有极性电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V2）常用电容的标识精度级别B+_0.1%C+_0.25%D+_0.5%F+_1%G+_2%J+_%K+_10%M+_20%N+_30%3）各种贴片电容的特性帖片电容的材料常规分为三种，NPO,X7R,，X5R，Y5V，钽电容NPO 此种材质电性能最稳定，几乎不随温度，电压和时间的变化而变化，适用于低损耗，稳定性要求要的高频电路。
公制长(L) 宽(W) 高(t) a0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表：英制(mil) 公制(mm) 额定功率(W)@ 70°C 0201 0603 1/200402 1005 1/160603 1608 1/100805 2012 1/81206 3216 1/41210 3225 1/31812 4832 1/22010 5025 3/42512 6432 1国内贴片电阻的命名方法：2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。
K －表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝10000Ω＝1KΩ。
1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝100000Ω＝10KΩ。
J －表示精度为5％、F－表示精度为1％。
T －表示编带包装1：0402(1/16W) 2:0603(1/10W) 3:0805(1/8W) 4:1206(1/4W) 5:1210(1/3W)6:2010(1/2W) 7:2512(1W)1206 20欧1/4 *4 5欧1w120贴片电阻各参数说明国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
1、S M T表面封装元器件图示索引完善2、SMT物料基础知识一.常用电阻、电容换算：1.电阻R：电阻：定义：导体对电流的阻碍作用就叫导体的电阻;无方向,用字母R表示,单位是欧姆Ω,分：欧Ω、千欧KΩ、兆欧MΩ1MΩ=1000KΩ=1000000Ω1.换算方法：①.前面两位为有效数字照写,第三位表示倍数10n次方即“0”的个数103=10103=10000Ω=10KΩ471=47101=470Ω100=10100=10Ω101=10×101=100Ω120=12×100=12Ω②.前面三位为有效数字照写,第四位表示倍数倍数10n次方即“0”的个数.1001=100101=1000Ω=1KΩ1632=163102=16300Ω=16.3KΩ1470=147×100=147Ω1203=120×103Ω=120KΩ4702=470×102Ω=47KΩ电容的特性是可以隔直流电压,而通过交流电压;它分为极性和非极性,用C表示;2.1三种类型：电解电容钽质电容有极性,贴片电容无极性;用字母C表示,单位是法F,毫法MF,微法UF,纳法NF皮法PF1F=103MF=106UF=109NF=1012PF2.2换算方法:前面两位为有效数字照写,第三位倍数10n次方即“0”的个数104=10104=100000PF=0.1UF100=10100=10PF473=47×103=47000pF=47nF=0.047uF103=10×103=10000pF=10nF=0.01uF104=10×104=100000pF=10nF=0.1uF221=22×101=220pF330=33×100=33pF2.3钽电容：它用金属钽或者铌做正极,用稀流酸等配液做负极,用钽或铌表面生成的氧化膜做成介质制成,其特点是体积小、容量大、性能稳定、寿命长、绝缘电阻大、温度特性好,用在要求较高的设备中;钽电容表面有字迹表明其方向、容值,通常有一条横线的那边标志钽电容的正极;钽电容规格通常有：A型、B型、C型、P型;2.4电容的误差表示2.4.1常用钽电容代换参照表.1UF：105、A6、CA62.2UF：2253.3UF：335、AN6、CN6、JN6、CN694.7UF：475、JS610UF：106、JA7、AA7、GA722UF：226、GJ7、AJ7、JJ747UF：4763.电感L电感的单位：亨H、毫享MH、微享μH、纳享NH,其中：1H=103MH=106μH=109NH 片状电感电感量：10NH～1MH材料：铁氧体绕线型陶瓷叠层精度：J=±5%K=±10%M=±20%尺寸：04020603080510081206121018121008=2.5mm2.0mm1210=3.2mm2.5mm个别示意图：贴片绕线电感贴片叠层电感1H=1000MH1MH=1000UH1UH=1000NH电感量与无件代码对照表：电感量元件代码电感量元件代码4.7UH4R71MH1023.3UH3R3820UH8212.7UH2R7680UH6811.0UH1R0470UH471820NHR82330UH331750NHR75220UH221680NHR68100UH1014.元件尺寸公英制换算CHIP元件 1inch=25.4mm规格02010402060308051206英制inch0.02X0.0102010.04X0.0204020.06X0.0306030.08X0.0508050.12X0.061206公制mm0.6X0.306031.0X0.510051.6X0.816082.0X1.220123.2X1.63216。
