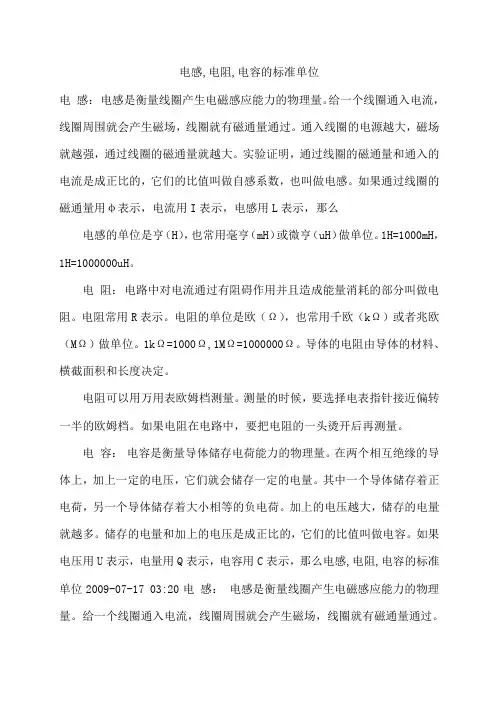

电感,电阻,电容的标准单位电感：电感是衡量线圈产生电磁感应能力的物理量。
给一个线圈通入电流，线圈周围就会产生磁场，线圈就有磁通量通过。
通入线圈的电源越大，磁场就越强，通过线圈的磁通量就越大。
实验证明，通过线圈的磁通量和通入的电流是成正比的，它们的比值叫做自感系数，也叫做电感。
如果通过线圈的磁通量用φ表示，电流用I表示，电感用L表示，那么电感的单位是亨（H），也常用毫亨（mH）或微亨（uH）做单位。
1H=1000mH，1H=1000000uH。
电阻：电路中对电流通过有阻碍作用并且造成能量消耗的部分叫做电阻。
电阻常用R表示。
电阻的单位是欧（Ω），也常用千欧（kΩ）或者兆欧（MΩ）做单位。
1kΩ=1000Ω,1MΩ=1000000Ω。
导体的电阻由导体的材料、横截面积和长度决定。
电阻可以用万用表欧姆档测量。
测量的时候，要选择电表指针接近偏转一半的欧姆档。
如果电阻在电路中，要把电阻的一头烫开后再测量。
电容：电容是衡量导体储存电荷能力的物理量。
在两个相互绝缘的导体上，加上一定的电压，它们就会储存一定的电量。
其中一个导体储存着正电荷，另一个导体储存着大小相等的负电荷。
加上的电压越大，储存的电量就越多。
储存的电量和加上的电压是成正比的，它们的比值叫做电容。
如果电压用U表示，电量用Q表示，电容用C表示，那么电感,电阻,电容的标准单位2009-07-17 03:20电感：电感是衡量线圈产生电磁感应能力的物理量。
给一个线圈通入电流，线圈周围就会产生磁场，线圈就有磁通量通过。
通入线圈的电源越大，磁场就越强，通过线圈的磁通量就越大。
实验证明，通过线圈的磁通量和通入的电流是成正比的，它们的比值叫做自感系数，也叫做电感。
如果通过线圈的磁通量用φ表示，电流用I表示，电感用L表示，电容的单位是法（F），也常用微法（uF）或者微微法（pF）做单位。
1F=10 6 uF，1F=10 12 pF。

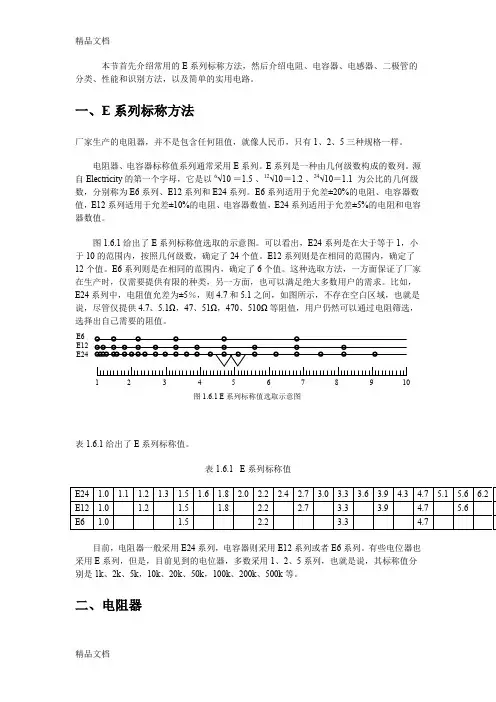

本节首先介绍常用的E 系列标称方法，然后介绍电阻、电容器、电感器、二极管的分类、性能和识别方法，以及简单的实用电路。
一、E 系列标称方法厂家生产的电阻器，并不是包含任何阻值，就像人民币，只有1、2、5三种规格一样。
电阻器、电容器标称值系列通常采用E 系列。
E 系列是一种由几何级数构成的数列。
源自Electricity 的第一个字母，它是以6√10 ＝1.5 、12√10＝1.2 、24√10＝1.1 为公比的几何级数，分别称为E6系列、E12系列和E24系列。
E6系列适用于允差±20%的电阻、电容器数值，E12系列适用于允差±10%的电阻、电容器数值，E24系列适用于允差±5%的电阻和电容器数值。
图1.6.1给出了E 系列标称值选取的示意图。
可以看出，E24系列是在大于等于1，小于10的范围内，按照几何级数，确定了24个值。
E12系列则是在相同的范围内，确定了12个值。
E6系列则是在相同的范围内，确定了6个值。
这种选取方法，一方面保证了厂家在生产时，仅需要提供有限的种类，另一方面，也可以满足绝大多数用户的需求。
比如，E24系列中，电阻值允差为±5％，则4.7和5.1之间，如图所示，不存在空白区域，也就是说，尽管仅提供4.7、5.1Ω，47、51Ω，470、510Ω等阻值，用户仍然可以通过电阻筛选，选择出自己需要的阻值。
表1.6.1给出了E 系列标称值。
表1.6.1 E 系列标称值目前，电阻器一般采用E24系列，电容器则采用E12系列或者E6系列。
有些电位器也采用E 系列，但是，目前见到的电位器，多数采用1、2、5系列，也就是说，其标称值分别是1k 、2k 、5k ，10k 、20k 、50k ，100k 、200k 、500k 等。
二、电阻器E6 图1.6.1 E 系列标称值选取示意图E12 E241．常用电阻器分类碳膜电阻器：阻值稳定性高，受电压和频率影响小，具有负的电阻温度系数，但是其特性不如金属膜电阻器，现在使用不多。

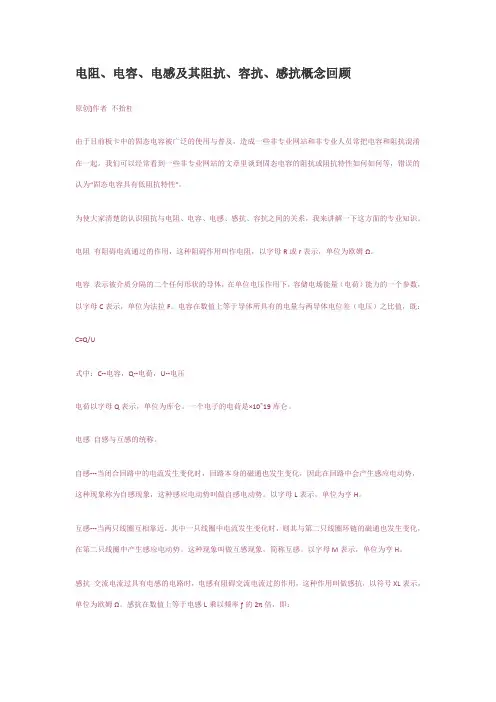

电阻、电容、电感及其阻抗、容抗、感抗概念回顾原创]作者不抬杠由于目前板卡中的固态电容被广泛的使用与普及，造成一些非专业网站和非专业人员常把电容和阻抗混淆在一起。
我们可以经常看到一些非专业网站的文章里谈到固态电容的阻抗或阻抗特性如何如何等，错误的认为“固态电容具有低阻抗特性”。
为使大家清楚的认识阻抗与电阻、电容、电感、感抗、容抗之间的关系，我来讲解一下这方面的专业知识。
电阻有阻碍电流通过的作用，这种阻碍作用叫作电阻，以字母R或r表示，单位为欧姆Ω。
电容表示被介质分隔的二个任何形状的导体，在单位电压作用下，容储电场能量（电荷）能力的一个参数，以字母C表示，单位为法拉F。
电容在数值上等于导体所具有的电量与两导体电位差（电压）之比值，既：C=Q/U式中：C--电容，Q--电荷，U--电压电荷以字母Q表示，单位为库仑。
一个电子的电荷是×10ˉ19库仑。
电感自感与互感的统称。
自感---当闭合回路中的电流发生变化时，回路本身的磁通也发生变化，因此在回路中会产生感应电动势，这种现象称为自感现象，这种感应电动势叫做自感电动势。
以字母L表示，单位为亨H。
互感---当两只线圈互相靠近，其中一只线圈中电流发生变化时，则其与第二只线圈环链的磁通也发生变化，在第二只线圈中产生感应电动势。
这种现象叫做互感现象，简称互感。
以字母M表示，单位为亨H。
感抗交流电流过具有电感的电路时，电感有阻碍交流电流过的作用，这种作用叫做感抗，以符号XL表示，单位为欧姆Ω。
感抗在数值上等于电感L乘以频率ƒ的2π倍，即：XL=2πfL容抗交流电流过具有电容的电路时，电容有阻碍交流电流过的作用，这种作用叫做容抗，以符号XC表示，单位为欧姆。
容抗在数值上等于2π与电容C，频率ƒ乘积的倒数，即：XC=1/（2πfC）阻抗交流电流过具有电阻、电感、电容的电路时，它们有阻碍交流电流过的作用，这种作用叫作阻抗，以字母Z表示，单位为欧姆Ω 。
阻抗在数值上等于电阻的平方与感抗减容抗之差的平方之和的平方根。
电阻电阻/电阻器的主要参数在电阻器的使用中，必需正确应用电阻器的参数。
电阻器的性能参数包括标称阻值及允许偏差、额定功率、极限工作电压、电阻温度系数、频率特性和噪声电动势等。
对于普通电阻器使用中最常用的参数是标称阻值和允许偏差，额定功率。
⑴标称电阻值和允许偏差每个电阻器都按系列生产,有一个标称阻值。
不同标称系列，电阻器的实际值在该标称系列允许误差范围之内。
例如，Ｅ24系列中一电阻的标称值是1000欧，Ｅ24系列电阻的偏差是5%，这个电阻器的实际值可能在950～1050欧范围之内的某一个值，用仪表测得具体的阻值就是这个电阻的实际值。
表1-4 几种固定电阻器的外形和特点压。
器、仪表等。
电路。
在要求电阻偏差小的电路中，可选用Ｅ48、Ｅ96、Ｅ192精密电阻系列，在电阻器的使用中，根据实际需要选用不同精密度的电阻，一般来说误差小的电阻温度系数也小，阻值稳定性高。
电阻的单位是欧姆，用符号Ω表示。
还常用千欧（KΩ）、兆欧（MΩ）等单位表示。
单位之间的换算关系是：1ＭΩ＝1000ＫΩ＝1000000Ω⑵电阻器的额定功率电阻器在电路中实际上是个将电能转换成热能的元件，消耗电能使自身温度升高。
电阻器的额定功率是指在规定的大气压和特定的温度环境条件下，长期连续工作所能呈受的最大功率值。
电阻器实际消耗的电功率Ｐ等于加在电阻器上的电压与流过电阻器电流的乘积，即Ｐ＝ＵＩ。
电阻器的额定功率从0. 05Ｗ至500Ｗ之间数十种规格。
在电阻的使用中，应使电阻的额定功率大于电阻在电路中实际功率值的1.5～2倍以上。
表1-5 电阻器和电位器的命名方法图1-4 电阻器额定功率的图形符号在现代电子设备中，还常用到如水泥电阻和无引脚的片状电阻等新型电阻器。
水泥电阻体积小，功率较大，在电路中常作降压或分流电阻。
片状电阻有两种类型，厚膜片状电阻和薄膜片状电阻。
目前常用的是厚膜电阻，如国产ＲＬ11系列片状电阻。
片状电阻的特点是体积小，重量轻，高频特性好，无引脚采用贴焊安装。

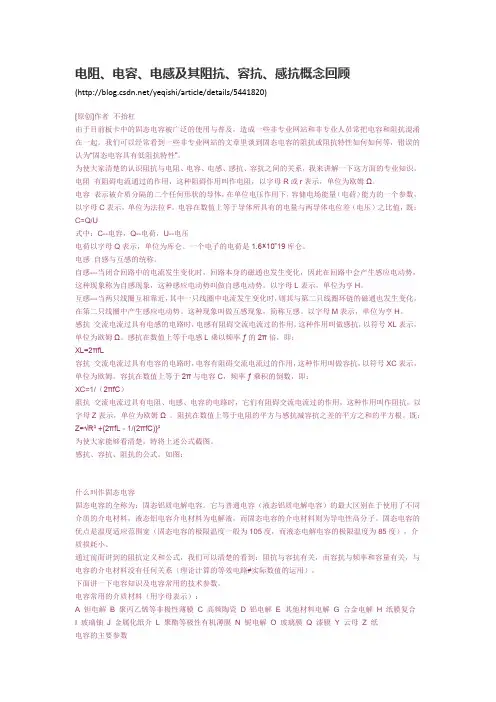

电阻、电容、电感及其阻抗、容抗、感抗概念回顾(/yeqishi/article/details/5441820)[原创]作者不抬杠由于目前板卡中的固态电容被广泛的使用与普及，造成一些非专业网站和非专业人员常把电容和阻抗混淆在一起。
我们可以经常看到一些非专业网站的文章里谈到固态电容的阻抗或阻抗特性如何如何等，错误的认为“固态电容具有低阻抗特性”。
为使大家清楚的认识阻抗与电阻、电容、电感、感抗、容抗之间的关系，我来讲解一下这方面的专业知识。
电阻有阻碍电流通过的作用，这种阻碍作用叫作电阻，以字母R或r表示，单位为欧姆Ω。
电容表示被介质分隔的二个任何形状的导体，在单位电压作用下，容储电场能量（电荷）能力的一个参数，以字母C表示，单位为法拉F。
电容在数值上等于导体所具有的电量与两导体电位差（电压）之比值，既：C=Q/U式中：C--电容，Q--电荷，U--电压电荷以字母Q表示，单位为库仑。
一个电子的电荷是1.6×10ˉ19库仑。
电感自感与互感的统称。
自感---当闭合回路中的电流发生变化时，回路本身的磁通也发生变化，因此在回路中会产生感应电动势，这种现象称为自感现象，这种感应电动势叫做自感电动势。
以字母L表示，单位为亨H。
互感---当两只线圈互相靠近，其中一只线圈中电流发生变化时，则其与第二只线圈环链的磁通也发生变化，在第二只线圈中产生感应电动势。
这种现象叫做互感现象，简称互感。
以字母M表示，单位为亨H。
感抗交流电流过具有电感的电路时，电感有阻碍交流电流过的作用，这种作用叫做感抗，以符号XL表示，单位为欧姆Ω。
感抗在数值上等于电感L乘以频率ƒ的2π倍，即：XL=2πfL容抗交流电流过具有电容的电路时，电容有阻碍交流电流过的作用，这种作用叫做容抗，以符号XC表示，单位为欧姆。
容抗在数值上等于2π与电容C，频率ƒ乘积的倒数，即：XC=1/（2πfC）阻抗交流电流过具有电阻、电感、电容的电路时，它们有阻碍交流电流过的作用，这种作用叫作阻抗，以字母Z表示，单位为欧姆Ω 。
公制长(L) 宽(W) 高(t) a0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表：英制(mil) 公制(mm) 额定功率(W)@ 70°C 0201 0603 1/200402 1005 1/160603 1608 1/100805 2012 1/81206 3216 1/41210 3225 1/31812 4832 1/22010 5025 3/42512 6432 1国内贴片电阻的命名方法：2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。
K －表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝10000Ω＝1KΩ。
1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝100000Ω＝10KΩ。
J －表示精度为5％、F－表示精度为1％。
T －表示编带包装1：0402(1/16W) 2:0603(1/10W) 3:0805(1/8W) 4:1206(1/4W) 5:1210(1/3W)6:2010(1/2W) 7:2512(1W)1206 20欧1/4 *4 5欧1w120贴片电阻各参数说明国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

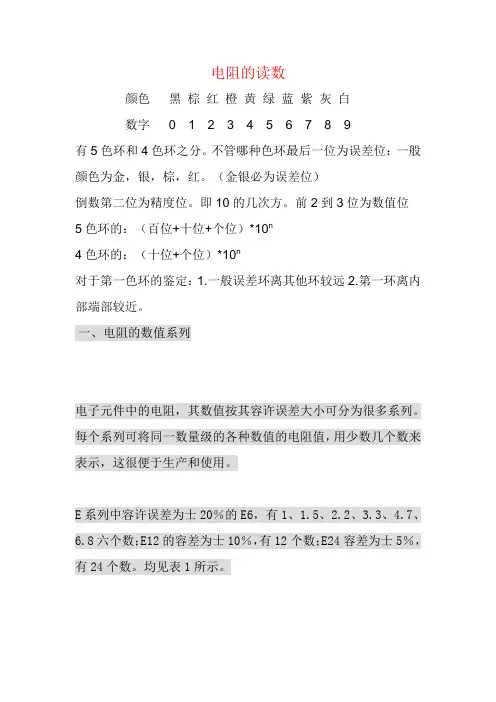

电阻的读数颜色黑棕红橙黄绿蓝紫灰白数字0 1 2 3 4 5 6 7 8 9有5色环和4色环之分。
不管哪种色环最后一位为误差位：一般颜色为金，银，棕，红。
（金银必为误差位）倒数第二位为精度位。
即10的几次方。
前2到3位为数值位5色环的：（百位+十位+个位）*10n4色环的：（十位+个位）*10n对于第一色环的鉴定：1.一般误差环离其他环较远2.第一环离内部端部较近。

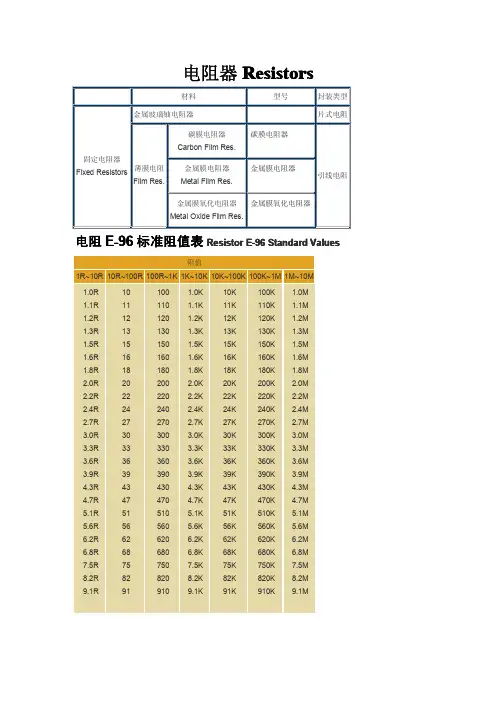

一、电阻的数值系列电子元件中的电阻，其数值按其容许误差大小可分为很多系列。
每个系列可将同一数量级的各种数值的电阻值，用少数几个数来表示，这很便于生产和使用。
E系列中容许误差为士20％的E6，有1、1.5、2.2、3.3、4.7、6.8六个数；E12的容差为士10％，有12个数；E24容差为士5％，有24个数。
均见表1所示。
表（一）E6 E12 E24 E6 E12 E24 1.0 1.0 1.01.13.3 3.3 3.33.61.2 1.21.33.9 3.94.31.5 1.5 1.51.64.7 4.7 4.75.11.8 1.82.05.6 5.66.22.2 2.2 2.22.46.8 6.8 6.87.52.7 2.73.08.2 8.29.1同一系列相邻两个数的比值基本相等。
E6的比值约1.5。
E12的比值约为1.2。
E24的比值约为1.1等。
系列中相邻数的正负偏差所涵盖的范围是衔接的或稍有重叠。
例如E6系列中2.2的负偏差最大为2.2x（1-20％）-1.7，1.5的正偏差最大为 1.5X（1＋20％）-1.8，稍有重叠；2.2的正偏差最大为2.2x（1+20％）-2.64，3.3的负偏差最大为3.3 X（1-20％）-2.64，正好衔接。
每个系列同一数量级的电阻，可用少数几个数来表示。
例如E6系列对千欧级的电阻只用lk、1.5k、 2.2k、3.3k、4.7k、6.8k 就可将0.8k到8k的电阻值表示出来。
生产时只需将千欧级电阻分为六档，分别注出电阻值，它给生产带来很大方便。
常用电容值
6.8uH,10uH,15uH,22uH,27uH,33uH,47uH,68uH,100uH,150uH,220uH,330uH,470uH,680uH,1m H,2mH,3mH
【单位pF】
39 P 43 P 47 P 51 P 56 P 62 P 68 P 75 P 82 P 91 P
100 P 120 P 150 P
180 P 200 P 220 P 240 P 270 P 300 P 330 P 360 P 390 P
470 P 560 P 620 P
680 P 750 P
【单位nF】
1.0 1.2 1.5 1.8
2.2 2.7
3.3 3.9
4.7
5.6 10 15 18 22 27 33
39 56 68 82
【单位uF】
0.1 0.15 0.22 0.33 0.47 1.0 (1.5) 2.2

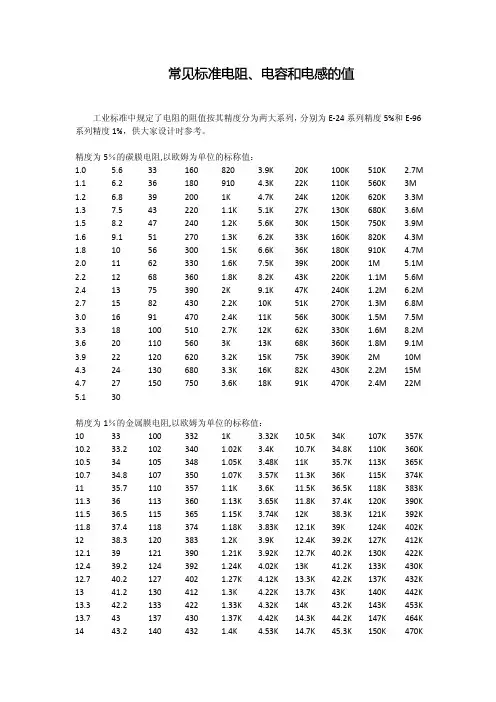

常用电阻值
1 10 100 1.0 K 10 K 100 K 1.0 M
1.1 11 110 1.1 K 11 K 110 K 1.1 M
1.2 12 120 1.2 K 12 K 120 K 1.2 M
1.3 13 130 1.3 K 13 K 130 K 1.3 M
1.5 15 150 1.5 K 15 K 150 K 1.5 M
1.6 16 160 1.6 K 16 K 160 K 1.6 M
1.8 18 180 1.8 K 18 K 180 K 1.8 M
2 20 200 2.0 K 20 K 200 K 2.0 M
2.2 22 220 2.2 K 22 K 220 K 2.2 M
2.4 24 240 2.4 K 24 K 240 K 2.4 M
2.7 27 270 2.7 K 27 K 270 K 2.7 M
3 30 300 3.0 K 30 K 300 K 3.0 M
3.3 33 330 3.3 K 33 K 330 K 3.3 M
3.6 36 360 3.6 K 36 K 360 K 3.6 M
3.9 39 390 3.9 K 39 K 390 K 3.9 M
4.3 43 430 4.3 K 43 K 430 K 4.3 M
4.7 47 470 4.7 K 47 K 470 K 4.7 M
5.1 51 510 5.1 K 51 K 510 K 5.1 M
5.6 56 560 5.6 K 56 K 560 K 5.6 M
6.2 62 620 6.2 K 62 K 620 K 6.2 M
6.8 68 680 6.8 K 68 K 680 K 6.8 M
7.5 75 750 7.5 K 75 K 750 K 7.5 M
8.2 82 820 8.2 K 82 K 820 K 8.2 M
9.1 91 910 9.1 K 91 K 910 K 9.1 M
10 M 11 M 12 M 13 M 15 M 18 M 20 M
碳质电阻和一些1/8瓦碳膜电阻的阻值和误差用色环表示。
在电阻上有三道或者四道色环。
靠近电阻端的是第一道色环，其余顺次是二、三、四道色环，如图1所示。
第一道色环表示阻值的最大一位数字，第二道色环表示第二位数字，第三道色环表示阻值未应该有几个零。
第四道色环表示阻值的误差。
色环颜色所代表的数字或者意义见表1。
表1 色环颜色所代表的数字或意义
色别第一色环数字第二色环数字第三色环应乘的数第四色环误差
棕 1 1 10
红 2 2 100
橙 3 3 1K
黄 4 4 10K
绿 5 5 100K
蓝 6 6 1M
紫 7 7 10M
灰 8 8 100M
白 9 9
黑 0 0 1
金 0.1 5%
银 0.01 10%
无色 20%
比如有一个碳质电阻，它有四道色环，顺序是红、紫、黄、银。
这个电阻的阻值就是270000欧，误差是±10%。
